襄阳国铁有限有限责任公司技术部
设备命名及图纸规范
为统一规范公司设备的命名及技术图纸，加强设计文档的管理，特制订以下规定：
1、设备的名称
设备名称是设备的“名字”，采用中标合同的设备名称，与其保持一致。

2、设备的型号
设备型号是设备的“身份证号码”，要求能从设备的型号中了解是什么设备，用户是谁，什么时候设计等信息，由五部分组成，具体如下：
GT ——公司名称；
XXX ——设备名称缩写代号，其中尾字母表示：
J——架车机、落轮机、盘车机等；
S——各种试验台；
T——各种工作台、检修台；
C——各种小车；
XX ——设备所在地的地级市名称首字母拼音缩写代号；
XXXX ——设计年月；
X ——同一项目同一设备名称不同数量代号，用“A”、“B”、“C”区分。

示例如下（型号不含空格）：
3、设备的铭牌
设备铭牌是设备的“身份证”，采用120*90mm的镀铜板制作，铭牌各行的内容、字体、字高、高宽比、颜色要求如下：
首行字体——设备名称（与中标合同的设备名称一致），宋体，字
高8mm，高宽比1，颜色黑；
次行字体——设备的型号，宋体，字高8mm，高宽比1，颜色黑；
中间四行字体——设备重要的参数（风、水、电源的规格，设备自身独
特参数，形尺寸等），宋体，字高6mm，高宽比1，颜
色黑，行距8mm；
尾三行字体——出厂日期与出厂编号（出厂编号采用与出厂日期相同
的年月），宋体，字高8mm，高宽比1，颜色黑；
尾次行字体——公司全称，宋体，字高8mm，高宽比1，颜色黑；
尾行字体——公司服务电话，宋体，字高8mm，高宽比1，颜色黑。

示例如下：
4、设备的设计图纸
设备由电气与机械两部分组成，完整、规范的设计图纸能够确保设备的性能与质量，一套完整的设计图纸由机械/电气图纸组成，图纸组成如下：
机械图纸——封面，总图，部件图，零件图，液压/气动原理图，地基图（需结合与电气相关的基础），铭牌图；
电气图纸——封面，电气原理图（含接线端子编号，主电路编号按RST依次
编号，用电器按UVW依次编号；控制电路编号在第一页从000
开始，第二页从100开始，以此类推,只有一页的，从00开始），
电气元件表图，面板开孔与丝印图，地基图（与电气相关），铭
牌图，电气软件或程序。

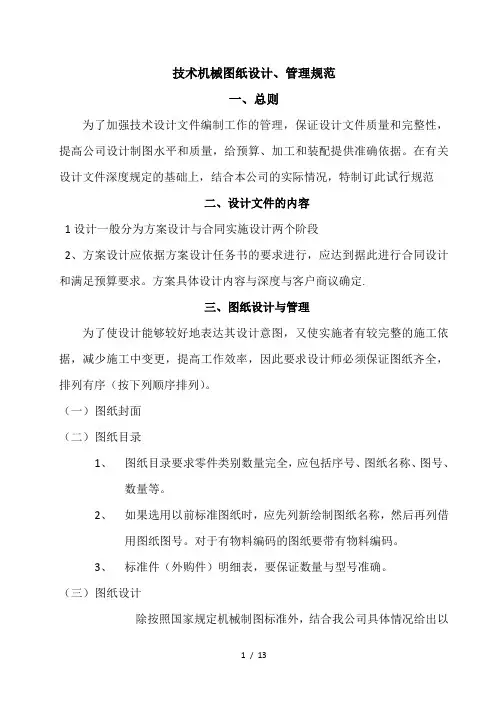

相关图纸格式、要求及示例见《
图纸的标题栏示例如下（红色字体为必填内容）：
5、设备的设计文档
详细、具体的设计文档能够使设计人员、操作人员和维护人员快速的了解、操作、维护设备，一套完整的设计文档组成如下：
设备使用说明书——格式、要求及示例见《设备使用说明书模板》；
操作规程——格式、要求及示例见《设备操作规程模板》；
出厂检验报告——格式、要求及示例见《设备出厂检验报告模板》；
备品备件清单——格式、要求及示例见《设备备品备件清单模板》，备品备
件的种类、数量、品牌以中标标书为准；
随机附件清单——格式、要求及示例见《设备随机附件清单模板》，随机附
件的种类、数量、品牌以中标标书为准；
6、设备的密码设置
所有安装有触摸屏、工控机的设备必须设置工程密码，密码采用大写英文字母，由三部分组成，具体如下：
GT ——公司名称；
XXX ——设备名称缩写代号：
XX ——设备所在地的地级市名称首字母拼音缩写代号。

示例如下（密码不含空格）：
7、设备的BOM单
设备的BOM单是设备的采购清单，设备的种类、型号、数量、重要部件建议供应商要求清楚、准确。

填写BOM单要求如下：
——非BOM不采购；
——BOM单按照“项目名称—设备名称—部件名称”三级名称填写，项目名称、设备名称以中标合同名称为准；
——BOM单既要填写图号又要填写规格；
——OBM中的主要钢材类材料要求同一种类合并后将规格、重量标注在
BOM单上；
——BOM单格式、要求及示例见《BOM单模板》。

8、设计图纸及文档的归档
一个设计任务完成后，设计师（含电气、机械）应将所有的设计图纸、文档及BOM单及时交给技术部指定的专职人员，专职人员应依公司相关制度作好设计资料的接收与存档。
