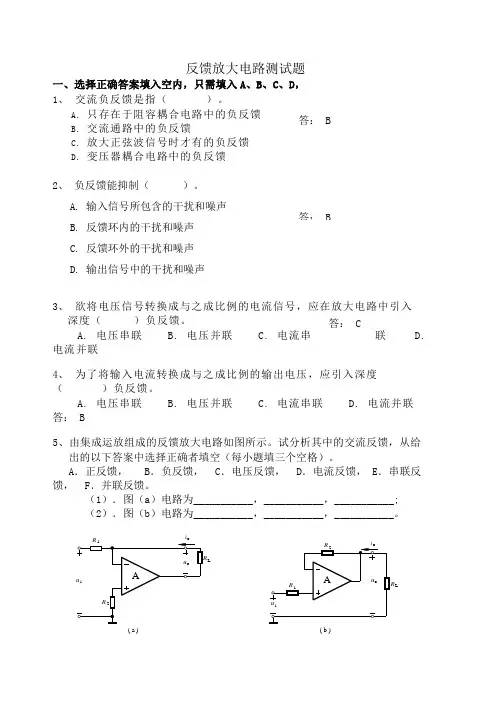

反馈放大电路测试题
反馈放大电路测试题一、选择正确答案填入空内，只需填入A 、B 、C 、D ， 1、 交流负反馈是指（ ）。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦波信号时才有的负反馈D. 变压器耦合电路中的负反馈2、 负反馈能抑制（ ）。
A. 输入信号所包含的干扰和噪声B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声3、 欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入深度（ ）负反馈。
A. 电压串联 B. 电压并联 C. 电流串联 D. 电流并联4、 为了将输入电流转换成与之成比例的输出电压，应引入深度（ ）负反馈。
A. 电压串联B. 电压并联C. 电流串联D. 电流并联 答： B5、由集成运放组成的反馈放大电路如图所示。
试分析其中的交流反馈，从给出的以下答案中选择正确者填空（每小题填三个空格）。
A ．正反馈，B ．负反馈，C ．电压反馈，D ．电流反馈，E ．串联反馈，F ．并联反馈。
（1）．图（a ）电路为___________，___________，___________; （2）．图（b ）电路为___________，___________，___________。
LL( a )( b )i答： B答： B答： C答：1．B ， D ， F 2．B ， C ， E6、 三个两级放大电路如图所示。
设电容器对交流信号均可视为短路。
试分析其中的级间交流反馈，从给出的答案中选出正确者填空（每小题三个空格）：A ．电压反馈，B ．电流反馈，C ．串联反馈 ，D ．并联反馈，E ．正反馈，F ．负反馈。
1．图（a ）电路为________________，________________，________________；2．图（b ）电路为________________，________________，________________；3．图（C ）电路为________________，________________，________________。
电子电工类--常用放大器试题及答案
电子电工类--常用放大器试题及答案一、单选题1.频率特性好的功率放大电路是( )。
A、OTLB、OCLC、变压器耦合功率放大电路D、BTL【正确答案】：B2.采用引入电压并联负反馈能使放大器的输出电阻( )，输入电阻( )。
A、变大，变大B、变小，变大C、变大，D、变小，变小【正确答案】：D3.在相同电源电压条件下，BTL电路的输出功率是OTL及OCL电路的( )倍。
A、8B、4C、2D、0.5【正确答案】：B4.常用集成电路芯片uA741的1号脚OA1和5号脚OA2功能是( )。
A、调零端B、接地端C、输入端D、输出端【正确答案】：A5.稳压电源按调整管和负载的连接方式可分为A、串联型和并联型B、调宽型和调频型C、自激式和他激式D、调频型和调幅型【正确答案】：A6.理想集成运放的开环差模电压放大倍数为 Aud=( )，共模抑制比为KCMR= ( )。
A、∞，∞B、∞，0C、0，∞D、0,0【正确答案】：A7.集成运放前级放大电路产生的( )会被逐级放大，在末级输出端形成大的漂移电压，使放大电路无法正常工作。
A、偏置电压B、零点漂移C、干扰信号D、放大信号【正确答案】：B8.集成运放是采用( )的放大电路。
A、低增益多级直接耦合B、低增益多级组合耦合C、高增益多级阻容耦合D、高增益多级直接耦合【正确答案】：D9.解决零点漂移成为集成运放的首要任务，为此输入级都采用( )。
A、多级放大电路B、单级放大电路C、差分放大电路D、偏置电路【正确答案】：C10.电压负反馈减小( )电阻，稳定( )电压。
A、输入，输入B、输出，输出C、输入，输出D、输出，输入【正确答案】：B11.一般来说，带有放大环节的串联稳压电路属于A、负反馈，自动调整电路B、正反馈电路C、交流放大电路D、直流放大电路【正确答案】：A12.集成运放的( )为各级提供稳定的静态工作电流，确保静态工作点的稳定。
A、偏置电路B、输入级C、输出级D、中间级【正确答案】：A13.串联型稳压电路用复合管作调整管，是由于单管A、击穿电压不够高B、电流不够大C、功耗不够大D、电流放大系数β不够大【正确答案】：D14.由三端集成稳压器CW7809组成的输出可调稳压电路如图所示，当电位。

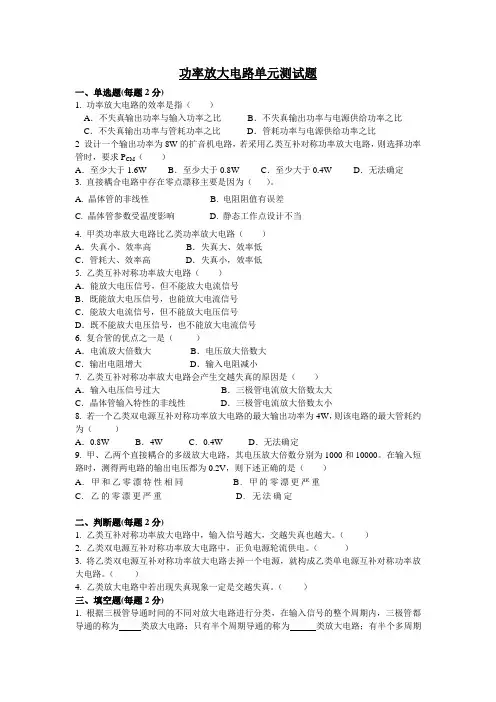

功率放大电路单元测试题解读
功率放大电路单元测试题一、单选题(每题2分)1.功率放大电路的效率是指（）A．不失真输出功率与输入功率之比B．不失真输出功率与电源供给功率之比C．不失真输出功率与管耗功率之比D．管耗功率与电源供给功率之比2设计一个输出功率为8W的扩音机电路，若采用乙类互补对称功率放大电路，则选择功率管时，要求P CM（）A．至少大于1.6W B．至少大于0.8W C．至少大于0.4W D．无法确定3.直接耦合电路中存在零点漂移主要是因为（）。
A. 晶体管的非线性B. 电阻阻值有误差C. 晶体管参数受温度影响D. 静态工作点设计不当4.甲类功率放大电路比乙类功率放大电路（）A．失真小、效率高B．失真大、效率低C．管耗大、效率高D．失真小，效率低5.乙类互补对称功率放大电路（）A．能放大电压信号，但不能放大电流信号B．既能放大电压信号，也能放大电流信号C．能放大电流信号，但不能放大电压信号D．既不能放大电压信号，也不能放大电流信号6.复合管的优点之一是（）A．电流放大倍数大B．电压放大倍数大C．输出电阻增大D．输入电阻减小7.乙类互补对称功率放大电路会产生交越失真的原因是（）A．输入电压信号过大B．三极管电流放大倍数太大C．晶体管输入特性的非线性D．三极管电流放大倍数太小8.若一个乙类双电源互补对称功率放大电路的最大输出功率为4W，则该电路的最大管耗约为（）A．0.8W B．4W C．0.4W D．无法确定9.甲、乙两个直接耦合的多级放大电路，其电压放大倍数分别为1000和10000。
在输入短路时，测得两电路的输出电压都为0.2V，则下述正确的是（）A. 甲和乙零漂特性相同B. 甲的零漂更严重C. 乙的零漂更严重D. 无法确定二、判断题(每题2分)1.乙类互补对称功率放大电路中，输入信号越大，交越失真也越大。
（）2.乙类双电源互补对称功率放大电路中，正负电源轮流供电。
（）3.将乙类双电源互补对称功率放大电路去掉一个电源，就构成乙类单电源互补对称功率放大电路。
三极管放大电路试题
三极管放大电路试题1. 下列说法正确的是( )放大器的输入电阻越小越好(正确答案)放大器的输入电阻越大越好放大器的输出电阻和输人电阻相等放大器的输出电阻越大越好2. 有些放大电路在发射极电阻旁并上个电容Ce,则Ce的作用是（）A.稳定静态工作点B.交流旁路，减少信号在Re上的损失(正确答案)C.改善输出波形D.减小信号失真3.在固定偏置放大电路中，若静态工作点比较高，则输入信号较大时，电路将首先出现（）失真。
A.交越失真B.双重失真C.截止失真D饱和失真(正确答案)4. 分压式偏置电路与固定式偏置电路相比较，能够（）A.确保电路工作在放大区B.提高电压放大倍数C.提高输入电阻D.稳定静态工作点(正确答案)5. 在分压式偏置电路中若将下偏置电阻阻值减小，电路中的静态工作点（）A.ICQ增大B.VCEQ增大(正确答案)C.VCEQ减小D.VCEQ、ICQ不变6. 多级放大器的上、下限截止频率变化情况是（）A.上限频率变大B.下限频率变大(正确答案)C.下限频率变小D.上限频率不变7. 多级放大器中具有阻抗变换功能的耦合方式是（）A.阻容耦合B.变压器耦合(正确答案)C.直接耦合D.光电耦合8. 已知Ai=1000,则Gi=（）A.30dBB.90dBC.40dBD.60 dB(正确答案)9. 放大器的输出电路Ro越小，则（）A.带负载能力越强(正确答案)B.带负载能力越弱C.放大倍数越低D.通频带越宽10. 在晶体管放大电路中，若电路的静态工作点太低，将会产生（）A.饱和失真B.截止失真(正确答案)C.交越失真D.不产生失真11. 放大电路在未输人交流信号时，电路所处于工作状态是（）A.静态(正确答案)B.动态C.放大状态D.截止状态12. 放大器的通频带指的是（）A.上限频率以下的频率范围B.下限频率以上的频率范围C.下限频率以下的频率范围D.上下限频率之间的频率范围(正确答案)一个多级放大器由两个相同的放大器组成，已知每级的通频带为15KHZ,放大器总通频带为（）A.15KHZB.30KHZC.大于15KHZD.小于15KHZ(正确答案)14. 放大器的功率增益定义式为（）A.AP=Po/PIB.GP=20LgAPC.GP=20Lg(Po/PI)D.GP=10LgAP(正确答案)15. 在分压式偏置放大电路中，当三极管的β值增大时，电路中的静态工作点（）A.IBQ增大B.IBQ减小(正确答案)C.VBEQ增大D.IEQ减小16.两级放大器的放大倍数AV1=30,AV2=50,输人信号有效值Vi=1mV,输出端信号有效值应为（）A.80mVB.1.5V(正确答案)C.0.15VD.150V17.某三极管的极限参数为VBR=25V,ICM=13mA,PCM=130mW,在以下工作条件哪个是允许的？（）A.Ic=12mA,VCE=10V(正确答案)B.Ic=20mA,VCE=10VC.Ic=120mA,VCE=3VD.Ic=40mA.VCE=50V18. 画交流通路时（）A.把电容视为开路，电源视为短路B.把电源和电容都视为开路C.把电容视为短路，电源视为开路D.把电源和电容都视为短路(正确答案)19. 放大器设置合适的静态工作点，以保证晶体管放大信号时，始终工作在（）A.饱和区B.截止区C.放大区(正确答案)D.击穿区20. 在基本放大电路中，描述放静态工作点的参数正确的是（）A.Ib,Ic,VceB.IB,IC,VCE(正确答案)C.iB,iC,VCED.ib,ic.,vce21. 在放大电路中，交直流电压电流用（）表示。
放大电路试题及答案
放大电路试题及答案一、选择题1. 放大电路的基本功能是什么？A. 信号的放大B. 信号的滤波C. 信号的调制D. 信号的解调答案：A2. 以下哪种放大电路不是基本的放大电路类型？A. 共射放大电路B. 共集放大电路C. 共基放大电路D. 共阻放大电路答案：D二、填空题1. 放大电路的增益是指输出信号与______的比值。
答案：输入信号2. 理想运算放大器的输入电阻是______。
答案：无穷大三、简答题1. 简述共射放大电路的工作原理。
答案：共射放大电路是一种使用NPN或PNP晶体管的放大电路，其中发射极与输入信号相连，集电极与输出信号相连，基极用于控制晶体管的导电状态。
当基极电压增加时，晶体管导电能力增强，从而放大输入信号。
四、计算题1. 假设有一个共射放大电路，其晶体管的β值为100，输入信号电压为10mV，求输出信号电压。
答案：由于晶体管的β值为100，即电流增益为100，输入信号电流为10mV / V_BE（V_BE是晶体管的基极-发射极电压，通常为0.7V），则输出信号电流为100 * (10mV / 0.7V)。
假设集电极电阻为R_C，则输出信号电压为I_C * R_C，其中I_C是输出信号电流。
五、分析题1. 分析共集放大电路与共射放大电路在信号放大方面的主要差异。
答案：共集放大电路和共射放大电路的主要差异在于信号的放大方式和应用场景。
共集放大电路通常用于电压跟随器，其电压增益接近1，但电流增益较高，适用于电流放大。
而共射放大电路则具有较高的电压增益和较低的电流增益，适用于电压放大。
此外，共射放大电路的输入阻抗较高，输出阻抗较低，适合作为信号源或驱动后续电路。
电工电子专业(放大电路部分)测试题(有答案)
2020级第二学期电工电子专二期中考试(放大电路部分)一、选择(每题2分，共100分)1.已知基本放大电路处于饱和状态，要使电路恢复成放大状态，通常采用的方法是（）A.增大电阻R BB.减小电阻R BC.改变电阻R CD.改变电源电压V CC2.在晶体管放大电路中，晶体管最高电位的一端应该是（）A.PNP型集电极B.NPN型基极C.NPN型的发射极D.PNP型的发射极3.在一个单管共射接法的基本放大电路中，如果输入的信号电压是正弦波，而示波器观察到输出电压波形上部削顶，则此放大电路的静态工作点设置得（）A.偏低B.偏高C.正常D.无法判断4.电压放大器对输入输出电阻的要求是（）A.输入电阻大，输出电阻小B.输入电阻小，输出电阻大C.输入电阻小，输出电阻小D.输入电阻大，输出电阻大5.放大电路设置合适的静态工作点的目的是（）A.提高电压放大倍数B.提高输入电阻C.减小输出电阻D.避免信号出现失真6.放大电路的静态是指（）A.输入交流信号幅值不变时的电路状态B.输入交流信号频率不变时的电路状态C.输入交流信号幅值为0时的电路状态D.输入端开路时的电路状态7.共发射极放大电路输出电压与输入电压在相位上相差（）A.－90°B.0°C.90°D.180°8.基本共射放大电路的负载电阻减小时，其电压放大倍数将（）A.增大B.减小C.不变D.与输入电压相关9.如果晶体管的发射结正偏，集电结反偏，当基极电流增大时，将使晶体管（）A.集电极电流减小B.集电极电压U CE上升C.集电极电流增大D.发射极电流下降10.为了使晶体管工作于饱和区，必须保证（）A.发射结正偏，集电结正偏B.发射结正偏，集电结反偏C.发射结正偏，集电结零偏D.发射结反偏，集电结反偏11.放大器外接负载电阻R L后，输出电阻R O将（）A.增大B.减小C.不变D.等于R L12.有些放大电路在发射极电阻旁并上电容C E，则C E的主要作用是（）A.稳定静态工作点B.交流旁路，减少信号在R E上的损失C.改善输出电压的波形D.减少信号失真13.在三极管放大电路中，若输出信号既发生饱和失真，又发生截止失真，则原因（）A.静态工作点过高B.静态工作点过低C.输入信号幅度过大D.输入信号幅度过小14.NPN型三级管共射放大电路中，当集电极电流增大时，则晶体管（）A.基极电流不变B.集电极对发射极电压U CE下降C.基极电流减小D.集电极对发射极电压U CE上升15.下面关于多级放大电路静态工作点说法正确的是（）A.阻容耦合互相影响B.变压器耦合互相影响C.直接耦合互相影响D.都不影响16.适用于功率放大的多级放大器耦合方式是（）A.阻容耦合B.电容耦合C.直接耦合D.变压器耦合17.关于射极输出器，错误叙述是（）A.电压放大倍数略小于1，电压跟随性好B.输入阻抗低，输出阻抗高C.具有电流放大能力和功率放大能力D.有电压串联负反馈18.射极输出器三极管的公共端是（）A.基极B.发射极C.集电极D.电源正极19.直流放大电路的特点是（）A.只能放大直流信号B.只能放大频率较低的交流信号C.只能放大频率较高的交流信号D.既能放大直流信号也能放大交流信号20.在画基本放大电路的交流通路时，电容C视作，直流电源V CC视作。
基本放大电路单元测试题解读
基本放大电路单元测试题一、单选题(每题2分)1 关于BJT 放大电路中的静态工作点（简称Q 点），下列说法中不正确的是（ ）。
A ． Q 点过高会产生饱和失真B ．Q 点过低会产生截止失真C ． 导致Q 点不稳定的主要原因是温度变化D ．Q 点可采用微变等效电路法求得 2. 某共射极放大电路空载时输出电压有截止失真，在输入信号不变的情况下，经耦合电容接上负载电阻时，失真消失，这时由于（ ）。
A. Q 点上移B. Q 点下移C. 三极管交流负载电阻减小D. 三极管输出电阻减小3. 为了获得电压放大，同时又使得输出与输入电压同相，则应选用（ ）放大电路。
A ．共发射极B ．共集电极C ．共基极D ．共漏极4. 图示电路中，为共发射极放大电路的是（ ）。
5. 基本组态双极型三极管放大电路中，输入电阻最大的是___________电路。
A. 共发射极B. 共集电极C. 共基极D. 不能确定6. 图示电路中，欲提高放大电路的电压放大倍数，可以（ ）。
A. 减小RcB. 减小R LC. 增大R ED. 增大R B2图号32017. 为了向负载提供较大功率，放大电路的输出级应采用（ ）A ．共射极放大电路B ．差分放大电路C ．功率放大电路D ．复合管放大电路8. 放大电路A 、B 的放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有内阻的信号源电压进行放大，在负载开路条件下测得A 的输出电压小，这说明A 的（ ）。
图号3204 图号3203 A. B. C.图号3205 R CA. 输入电阻大B. 输入电阻小C. 输出电阻大D.输出电阻小9.交越失真是（）A．饱和失真B．频率失真C．线性失真D．非线性失真31.图示放大电路中，已知I1>>I BQ，U BQ>>U BEQ，则当温度升高时，（）。
A．I CQ基本不变B．I CQ减小C．I CQ增大D．U CEQ增大I1I BQ图号320710.关于放大电路中的静态工作点（简称Q点），下列说法中不正确的是（）。
三极管及放大电路测试题
、三极管及放大电路测试卷一、选择正确答案填入空内，只需填入A 、B 、C 、D1．已知图示电路中晶体管的100β，k 1be r ，在输入电压为有效值等于10mV 的1kHz 正弦信号时，估计输出电压有效值为____过____。
（ A ．0.5V ， B ．1V ， C ．2V ， D ．5V ）。
+V CC C 2C 1R b 300k 2k(+12V)10F10F 2kR L R c u iu o？？？2.放大电路如图所示，已知硅三极管的50，则该电路中三极管的工作状态为（）。
3.放大电路如图所示，已知三极管的05，则该电路中三极管的工作状态为（）。
？？4.放大电路A 、B 的放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有内阻的信号源电压进行放大，在负载开路条件下测得A 的输出电压小，这说明A 的（）。
A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小答： B答：BA. 截止B. 饱和C. 放大D. 无法确定答： CA. 截止B. 饱和C. 放大D. 无法确定答： B5.关于三极管反向击穿电压的关系，下列正确的是（）。
A. EBO BR CBO BR CEO BR U U U )()()(B. EBO BR CEO BR CBO BR U U U )()()(C. CEO BR EBO BR CBO BR U U U )()()(D. CBOBR CEO BR EBO BR U U U )()()(答： B6.在三极管放大电路中，下列等式不正确的是（）。
A.C BEI I I B. ?BC I βI C. CEO CBOI I )1( D.答： C7.图示电路中，欲增大U CEQ ，可以（）。
A. 增大RcB. 增大R LC. 增大R B1D. 增大？？？8、射极输出电路如图所示，分析在下列情况中L R 对输出电压幅度的影响，选择：2（1）．保持i U 不变，将L R 减小一半，这时o U 将____；（2）．保持s U 不变，将L R 减小一半，这时o U 将____。
放大电路测试试题及答案
郴州市综合职业中专2012学年度第2学期模拟电路课程月考试卷专业:电子级别:2012 班级：学号：姓名:一、填空题（共30分，每空1分）1、当NPN半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用,即极电流能控制极电流。
2、根据三极管的放大电路的输入回路与输出回路公共端的不同,可将三极管放大电路分为，，三种.3、三极管的特性曲线主要有曲线和曲线两种。
4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。
5、为了保证不失真放大，放大电路必须设置静态工作点.对NPN管组成的基本共射放大电路,如果静态工作点太低，将会产生失真,应调R B,使其，则I B，这样可克服失真。
6、共发射极放大电路电压放大倍数是与的比值。
7、三极管的电流放大原理是电流的微小变化控制电流的较大变化。
8、共射组态既有放大作用，又有放大作用。
9、某三极管3个电极电位分别为V E=1V,V B=1。
7V,V C=1.2V。
可判定该三极管是工作于区的型的三极管。
10、已知一放大电路中某三极管的三个管脚电位分别为①3。
5V，②2。
8 V，③5V,试判断：a．①脚是，②脚是，③脚是（e，b，c）;b．管型是(NPN，PNP)；c．材料是(硅，锗）。
11、画放大器交流通路时,和应作短路处理.二、选择题(共40分,每小题2分）1、下列数据中,对NPN型三极管属于放大状态的是。
A、V BE〉0,V BE<V CE时B、V BE<0,V BE〈V CE时C、V BE〉0,V BE〉V CE时D、V BE<0,V BE>V CE时2、工作在放大区域的某三极管，当I B从20μA增大到40μA时，I C从1mA变为2mA则它的β值约为。
A、10B、50C、80D、1003、NPN型和PNP型晶体管的区别是。
A、由两种不同的材料硅和锗制成的B、掺入的杂质元素不同C、P区和N区的位置不同D、管脚排列方式不同4、三极管各极对公共端电位如图所示,则处于放大状态的硅三极管是A、B、C、D、5、当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将A、增大B、减少C、反向D、几乎为零6、为了使三极管可靠地截止，电路必须满足A、发射结正偏，集电结反偏B、发射结反偏，集电结正偏C、发射结和集电结都正偏D、发射结和集电结都反偏7、检查放大电路中的晶体管在静态的工作状态（工作区)，最简便的方法是测量A、I BQB、U BEC、I CQD、U CEQ8、对放大电路中的三极管进行测量,各极对地电压分别为U B=2。
反馈放大电路试题及答案
反馈放大电路试题及答案一、选择题（每题2分，共10分）1. 反馈放大电路中，反馈网络的作用是（）。
A. 提高增益B. 降低增益C. 稳定工作点D. 减小非线性失真答案：C2. 在负反馈放大电路中，反馈信号的极性与输入信号的极性相反，这种反馈称为（）。
A. 正反馈B. 负反馈C. 无反馈D. 零反馈答案：B3. 反馈放大电路的反馈系数β越大，则放大电路的（）。
A. 增益越高B. 增益越低C. 稳定性越差D. 稳定性越好答案：B4. 反馈放大电路的稳定性可以通过（）来判断。
A. 波特图B. 相位裕度C. 增益裕度D. 以上都是答案：D5. 反馈放大电路中的环路增益AF等于（）。
A. 放大倍数AvB. 1/βC. Av - βD. Av/(1-AFβ)答案：D二、填空题（每题2分，共10分）1. 反馈放大电路中，反馈网络的类型有电压反馈和______反馈。
答案：电流2. 负反馈放大电路的增益表达式为Av = ______。
答案：A/(1+AFβ)3. 反馈放大电路的稳定性可以通过测量其______来判断。
答案：相位裕度4. 在反馈放大电路中，若反馈系数β为0.1，则反馈深度为______。
答案：10%5. 反馈放大电路的环路增益AF大于1时，电路会发生______。
答案：振荡三、简答题（每题5分，共20分）1. 简述负反馈放大电路的优点。
答案：负反馈放大电路的优点包括：增益稳定，输出波形失真小，输入阻抗增大，输出阻抗减小。
2. 反馈放大电路中，为何需要引入反馈网络？答案：引入反馈网络是为了利用反馈作用改善放大电路的性能，如提高增益稳定性、减小非线性失真、增加输入阻抗、减小输出阻抗等。
3. 反馈放大电路的稳定性如何影响电路的工作？答案：反馈放大电路的稳定性直接影响电路的输出波形和频率响应。
若稳定性差，电路可能产生振荡，导致输出波形失真。
4. 描述反馈放大电路中环路增益AF与放大倍数Av之间的关系。
答案：环路增益AF与放大倍数Av之间的关系可以通过公式Av =A/(1-AFβ)来描述，其中A是放大倍数，β是反馈系数，AF是环路增益。
放大电路测试题及答案
放大电路测试题及答案一、单项选择题（每题2分，共10分）1. 放大电路中，输出信号与输入信号相位相反的放大器是（）。
A. 共发射极放大器B. 共集电极放大器C. 共基极放大器D. 共栅极放大器答案：B2. 在放大电路中，静态工作点的确定是为了（）。
A. 提高放大倍数B. 保证电路的稳定性C. 减小非线性失真D. 以上都是答案：D3. 放大电路中，负载电阻RL对放大倍数的影响是（）。
A. 增大RL，放大倍数增大B. 减小RL，放大倍数减小C. RL对放大倍数无影响D. 以上说法都不对答案：A4. 放大电路中，电源电压为12V，静态工作点电流IE为2mA，若要使集电极电流IC为4mA，则应选择的β值是（）。
A. 2B. 10C. 20D. 100答案：C5. 在共发射极放大电路中，若要使放大倍数增大，可以（）。
A. 增大集电极电阻RCB. 减小集电极电阻RCC. 增大发射极电阻RED. 减小发射极电阻RE答案：A二、填空题（每题2分，共10分）1. 放大电路中的静态工作点是指电路在没有输入信号时的__工作状态__。
2. 放大电路的放大倍数通常用__Av__表示，其中A代表放大倍数，v代表电压。
3. 在放大电路中，为了减小温度对工作点的影响，通常在电路中加入__温度补偿电路__。
4. 放大电路的输入阻抗是指在输入端看进去的__阻抗__，输出阻抗是指在输出端看进去的阻抗。
5. 放大电路的频率响应是指放大电路对不同__频率__信号的放大能力。
三、简答题（每题10分，共20分）1. 简述放大电路中引入负反馈的作用。
答：引入负反馈可以提高放大电路的稳定性，减小非线性失真，拓宽放大电路的通频带，并且可以调整放大倍数。
2. 描述放大电路中静态工作点的调整方法。
答：调整静态工作点通常通过改变偏置电阻的值来实现，具体方法是调整基极偏置电阻RB或发射极偏置电阻RE，以使电路在无输入信号时达到所需的静态工作电流IE和集电极电流IC。
三极管及放大电路基础试题及答案
三极管及放大电路基础试题及答案一、单选题1.在图示电路中，已知VCC＝12V，晶体管的ß＝100， RB＝100kΩ。
当Ui ＝0V时，测得UBE＝0.7V，若要基极电流IB＝20μA，则RW为( )kΩ。
A、465B、565C、400D、300【正确答案】：A2.有些放大器在发射极电阻上并联一个电容CE，则CE的作用是( )A、稳定静态工作点B、交流旁路，减少信号在RE上的损耗C、改善输出电压波形D、减小信号失真【正确答案】：B3.放大电路设置偏置电路的目的是A、使放大器工作在截止区B、使放大器工作在饱和区C、使放大器工作在线性放大区D、使放大器工作在集电极最大允许电流ICM状态下【正确答案】：C4.温度上升时，三极管的反向饱和电流( )A、增大B、减小C、不变D、上下波动【正确答案】：A5.在共射基本电路中，当用直流电压表测得UCE≈VCC时，有可能是因为( )A、Rb开路B、Rb过小C、Rc开路D、Re过小【正确答案】：A6.如果三极管的基极电流是40μA ，集电极电流是2mA ，则三极管的电流放大系数为A、20B、50C、200D、500【正确答案】：B7.多级放大器的输出电阻Rｏ就是( )A、第一级输出电阻B、最后一级输出电阻C、每级输出电阻之和D、每级输出电阻之差【正确答案】：B8.放大器的低频区指的是A、上限频率以上的频率范围B、下限频率以上的频率范围C、下限频率以下的频率范围D、放大器上限频率和下限频率之间的频率范围【正确答案】：C9.多级放大电路与单级放大电路相比，总的频带宽度( )A、变窄B、变宽C、不变D、为0【正确答案】：A10.分压式工作点稳定电路如图所示，已知β=60，UCE( )=0.3VUBE=0.7V。
三极管基极电位UB约为( )A、2VB、3VC、４ＶD、５Ｖ【正确答案】：C11.以下关于三极管的说法中，正确的是A、三极管属于单极型器件B、三极管内存在有三个PN结C、三极管的穿透电流随温度升高而增大D、三极管的正向导通电压随温度升高而增大12.以下关于输入电阻的叙述中，正确的是A、输入电阻越小，对信号源的影响就越小B、输入电阻越大，对信号源的最响就越小C、输入电阻大小对输出电阻有影响D、输入电阻大小对信号源无影响【正确答案】：B13.用指针式万用表检测某晶体三极管时，用红表笔搭接1脚，黑表笔分别搭接23脚时，指针偏转角均较大。
2三极管及放大电路测试题解读
mV (sin 96. 5k Ω
4. 15104
. 1510k Ω3. 3
mV (sin 20k Ω4. 15104
. 1510
(
be B be B S be
B be B s be
t t r R r R R r R r R u u ωω≈+⨯+⨯+⨯=+++=
A (sin 26. 4sin k Ω
R L 3k Ω
三、填空题：
1、在下图所示的硅三极管放大电路中，虚线表示短路故障，×表示断路故障。当用电压表测量图中各故障电路的集电极对地静态电压C U时，电压读数分别约为:
①__________V，②__________V，③__________V，④__________V。
C 12V
C +15V
o ≈+=R R R A U u
（3）（b）负载能力强。
2、为使电路中的锗晶体管工作在临界饱和状态（V
3. 0CE
-=U），c R应为多
大？为了增大饱和深度，c R应增大还是减小？
270k Ω
R b－12V
3、放大电路和示波器测得输出电压u O的波形如图所示，试问该放大电路产生了什么失真（饱和、截止）？为消除失真应采取什么措施？
12、图中三极管为硅管，β=100，试求电路中I B、I C、U CE的值，判断三极管工
作在什么状态。
13、图中三极管为硅管，β=100，试求电路中I B、I C、U CE的值，判断三极管工
作在什么状态。
14、三极管放大电路如图所示，已知电容量足够大，CC V =12V，三极管的
BEQ
U
=0.6V，β=50，Ω
集成运算放大电路单元测试题
集成运算放大电路单元测试题集成运算放大电路单元测试题一、单选题(每题2分) 1. 对差分放大电路而言，下列说法不正确的为。
A．可以用作直流放大器B．可以用作交流放大器C．可以用作限幅器D．具有很强的放大共模信号的能力 2. 差分放大电路如图所示，当有输入电压ui时，V1管集电极电流iC1=，此时V2管集电极电位uC2 等于。
A. 5V B. 3V C. 7V D. 0V 10k? + iC1 +10V 10k? uC2 iC2 V2 I0 =1mA ui ? V1 ?10V 3. 为了减小温度漂移，集成放大电路输入级大多采用。
A. 共基极放大电路 B. 互补对称放大电路C. 差分放大电路 D. 电容耦合放大电路 4. 把差分放大电路中的发射极公共电阻改为电流源可以A．增大差模输入电阻B．提高共模增益C．提高差模增益D．提高共模抑制比 5. 某放大器的中频电压增益为40dB，则在上限频率fH处的电压放大倍数约为倍。
A. 43 B. 100 C. 37 D. 70 27. 对恒流源而言，下列说法不正确的为。
A．可以用作偏置电路B．可以用作有源负载C．交流电阻很大D．直流电阻很大 6. 某双极型三极管多级放大电路中，测得Au1=25，Au2=-10 ，Au3?1，则可判断这三级电路的组态分别是。
A. 共射极、共基极、共集电极 B. 共基极、共射极、共集电极 C. 共基极、共基极、共集电极 D. 共集电极、共基极、共基极7. 选用差分放大电路的主要原因是。
A．减小温漂B．提高输入电阻C．稳定放大倍数D．减小失真8. 图示电路A．等效为PNP管B．等效为NPN管C．为复合管，其等效类型不能确定D．三极管连接错误，不能构成复合管１9. 某放大器输入电压为10mv时,输出电压为7V；输入电压为15mv时, 输出电压为，则该放大器的电压放大倍数为。
A. 100 B. 700 C. -100 D. 433 37. 设放大器的信号源内阻为RS，负载电阻为RL，输入、输出电阻分别为Ri、Ro，则当要求放大器恒压输出时，应满足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
放大电路测试试题
一、填空题
1、当NPN半导体三极管的正向偏置，反向偏置偏置时，三极管具有放大作用，即极电流能控制极电流。
2、根据三极管的放大电路的输入回路与输出回路公共端的不同，可将三极管放大电路分为，，三种。
3、三极管的特性曲线主要有曲线和曲线两种。
4、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与
之间的关系。
5、为了保证不失真放大，放大电路必须设置静态工作点。
对NPN管组成的基本共射放大电路，如果静态工作点太低，将会产生失真，应调R B，使其，则I B，这样可克服失真。
6、共发射极放大电路电压放大倍数是与的比值。
7、三极管的电流放大原理是电流的微小变化控制电流的较大变化。
8、共射组态既有放大作用，又有放大作用。
9、某三极管3个电极电位分别为V E=1V,V B=1.7V,V C=1.2V。
可判定该三极管是工作于
区的型的三极管。
10、已知一放大电路中某三极管的三个管脚电位分别为①3.5V，②2.8 V，③5V，试判断：
a．①脚是，②脚是，③脚是（e, b，c）；
b．管型是（NPN，PNP）；
c．材料是（硅，锗）。
11、画放大器交流通路时，和应作短路处理。
二、选择题
1、下列数据中，对NPN型三极管属于放大状态的是。
A、V BE>0,V BE<V CE时
B、V BE<0，V BE<V CE时
C、V BE>0，V BE>V CE时
D、V BE<0，V BE>V CE时
2、工作在放大区域的某三极管，当I B从20μA增大到40μA时，I C从1mA变为2mA则它的β值约为。
A、10
B、50
C、80
D、100
3、NPN型和PNP型晶体管的区别是。
A、由两种不同的材料硅和锗制成的
B、掺入的杂质元素不同
C、P区和N区的位置不同
D、管脚排列方式不同
4、三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是
A、B、C、D、
5、当晶体三极管的发射结和集电结都反偏时，则晶体三极管的集电极电流将
A、增大
B、减少
C、反向
D、几乎为零
6、为了使三极管可靠地截止，电路必须满足
A、发射结正偏，集电结反偏
B、发射结反偏，集电结正偏
C、发射结和集电结都正偏
D、发射结和集电结都反偏
7、检查放大电路中的晶体管在静态的工作状态（工作区），最简便的方法是测量
A、I BQ
B、U BE
C、I CQ
D、U CEQ
8、对放大电路中的三极管进行测量，各极对地电压分别为U B=2.7V，U E=2V，U C=6V，则该管工作在。
A、放大区
B、饱和区
C、截止区
D、无法确定
9、某单管共射放大电路在处于放大状态时，三个电极A、B、C对地的电位分别是U A=2.3V，U B=3V，U C=0V，则此三极管一定是
A、PNP硅管
B、NPN硅管
C、PNP锗管
D、NPN锗管
10、电路如图所示，该管工作在。
A、放大区
B、饱和区
C、截止区
D、无法确定
11、测得三极管I B=30μA时，I C = 2.4mA ；I B=40μA时，I C = 1mA，则该管的交流电流放大系数为。
A、80
B、60
C、75
D、100
12、用直流电压表测得放大电路中某晶体管电极1、2、3的电位各为
V1=2V，V2=6V，V3=2.7V，则。
A、1为e 2为b 3为c
B、1为e 3为b 2为c
C、2为e 1为b 3为c
D、3为e 1为b 2为c
13、晶体管共发射极输出特性常用一族曲线表示，其中每一条曲线对应一个特定的。
A、i C
B、u CE
C、i B
D、i E
14、某晶体管的发射极电流等于1mA，基极电流等于20μA，则它的集电极电流等于
A、0.98 mA
B、1.02 mA
C、0.8 mA
D、1.2 Ma
15、下列各种基本放大器中可作为电流跟随器的是。
A、共射接法
B、共基接法
C、共集接法
D、任何接法
16、下图所示为三极管的输出特性。
该管在U CE=6V，I C=3mA处电流放大倍数β为。
A、60
B、80
C、100
D、10
U CE/V
17、放大电路的三种组态。
A、都有电压放大作用
B、都有电流放大作用
C、都有功率放大作用
D、只有共射极电路有功率放大作用
18、晶体管构成的三种放大电路中，没有电压放大作用但有电流放大作用的是
A、共集电极接法
B、共基极接法
C、共发射极接法
D、以上都不是
19、三极管各个极的电位如下，处于放大状态的三极管是。
A、V B = 0.7 V，V E = 0 V，V C = 0.3 V
B、V B = - 6.7 V，V E = - 7.4 V，V C = - 4 V
C、V B = -3 V，V E = 0 V，V C = 6 V
D、V B = 2.7 V，V E = 2 V，V C = 2 V
答案一、填空题
1发射极，集电极，基，集电
2、共基电路，共射电路，共集电路。
3、输入特性，输出特性
4、I B，V BE
5、截止，减小，增大
6、输出电压，输入电压
7、基极，集电极
8、电压，电流
9、饱和，NPN
10、b，e，c ，NPN，硅
11、电容，电源
二、选择题
1、A
2、B
3、C
4、C
5、D
6、D
7、D
8、A
9、A
10、C
11、B
12、B
13、C
14、A
15、B
16、C
17、C
18、D
19、B。
