建筑物防雷设计方案
建筑物防雷设计方案
建筑物防雷设计方案
建筑物防雷设计方案
为了保护建筑物和居民的生命财产安全,防止雷击事故的发生,建筑物的防雷设计是非常重要的。
以下是一个建筑物防雷设计的方案。
首先,对于高层建筑,应该在建筑物的顶部设置避雷针。
避雷针是通过尖端释放电荷,引导雷电通向地面,从而保护建筑物不被雷击。
避雷针应该建立在建筑物的最高点,并且需要有足够的高度,以便能够充分地引导雷电。
同时,避雷针的导线应该与地面的接地系统相连,确保雷电能够安全地通过建筑物排出。
其次,对于建筑物的外墙和屋顶,应该安装金属导线网,以便将雷电引导到地下,从而保护建筑物内部的电气设备和居民。
导线网应该与避雷针的导线相连,并且应该足够严密,以免雷电能够穿过建筑物的墙壁和屋顶。
此外,建筑物的地面应该设置导电材料,以便能够有效地接受和分散雷电的电荷。
导电材料可以是金属板或者导电混凝土,应该与避雷针的导线和导线网相连。
导电材料应该延伸到地下,以确保雷电能够在地下安全地消散。
最后,建筑物内部的电气设备应该通过接地系统与地面相连,以避免雷电冲击对设备的损害。
接地系统应该是合格的,并且需要定期维护和检查,以确保其良好的工作状态。
总之,建筑物防雷设计方案需要综合考虑建筑物的高度、形状和用途等因素,以确保能够最大程度地减少雷击事故的发生。
通过合理的设施和规划,可以保护建筑物和居民的生命财产安全,提高建筑物的抗雷能力。
建筑临时设施防雷方案
建筑临时设施防雷方案建筑临时设施防雷方案一、背景介绍在建筑施工过程中,由于建筑临时设施的特殊性,其面临的防雷问题较为复杂。
施工现场通常涉及到各种金属构件、设备和人员,这些都很容易成为雷击的目标。
因此,制定一套科学合理的建筑临时设施防雷方案非常重要,既可以保护人员的生命安全,也可以预防产生火灾等意外情况。
二、防雷措施1.地基接地系统的建设:建筑临时设施的地基接地系统是防雷的基础,必须建设合格且可靠的接地系统。
首先,要进行场地勘测,确定地质、地形等情况,然后根据勘测结果合理设计接地系统。
接地装置的材料要使用符合国家标准的产品,并按照相关规范进行施工和验收。
2.避雷针的设置:在建筑临时设施的高处设置避雷针是非常有效的防雷措施。
避雷针的材料应当是导电性良好的金属,设置位置要符合相关规范的要求。
同时,避雷针与地基接地系统必须正确连接,以确保雷电能够通过避雷系统迅速排除。
3.设备的防雷保护:建筑临时设施中的设备通常比较复杂,包括电缆、电气设备、通信设备等。
为了提高设备的防雷水平,可以采用以下措施:安装避雷器和过电压保护装置,合理布置接地线路,加装雷电接地装置等。
4.人员的防护措施:建筑临时设施中的人员是最重要的资产,他们的安全是施工单位首要考虑的问题。
因此,必须加强对人员的防护教育和培训,提高其防雷意识和应急反应能力。
在雷电天气到来时,要做好紧急疏散工作,确保人员的安全。
5.定期检测和维护:建筑临时设施防雷系统经过一段时间的使用后,可能出现老化、故障等情况。
因此,要定期对接地系统、避雷针等进行检测和维护,确保其正常运行,并修复和更换可能存在问题的部件。
三、建立防雷管理制度为了更好地贯彻落实建筑临时设施防雷工作,建议施工单位建立防雷管理制度。
该制度包括:防雷技术要求、责任分工、安全告知、紧急预案等内容。
通过制度的建立,可以明确各个岗位的责任和义务,提高整个防雷工作的效果。
四、建筑施工现场的注意事项1.及时关注天气预报:建筑施工单位应密切关注天气预报,及时获知雷电天气的到来。
《建筑物防雷设计规范方案》GB50057_94[2000年版]
建筑物防雷设计规范(GB50057-94)日期:2008-3-24中华人民共和国国家标准建筑物防雷设计规范(GB50057-94)第一章总则第1.0.1条为使建筑物(含构筑物,下同)防雷设计因地制宜地采取防雷指施,防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失,做到安全可靠、技术先进、经济合理,制定本规范。
第1.0.2条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
第1.0.3条建筑物防雷设计,应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上,详细研究防雷装置的形式及其布置。
第1.0.4条建筑物防雷设计除应执行本规范的规定外,尚应符合国家现行有关标准和规范的规定。
第二章建筑物的防雷分类第2.0.1条建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。
策2.0.2条遇下列情况之一时,应划为第一类防雷建筑物:一、凡制造、使用或贮存炸药、火药、起爆药、火工品等大量爆炸物质的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。
二、具有0区或10区爆炸危险环境的建筑物。
三、具有1区爆炸危险环境的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。
第2.0.3条遇下列情况之一时,应划为第二类防雷建筑物:一、国家级重点文物保护的建筑物。
二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。
三、国家级计算中心、国际通讯枢纽等对国民经济有重要意义且装有大量电子没备的建筑物。
四、制造、使用或贮存爆炸物质的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
五、具有1区爆炸危险环境的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
六、具有2区或11区爆炸危险环境的建筑物。
七、工业企业内有爆炸危险的露天钢质封闭气罐。
大楼防雷解决方案
大楼防雷解决方案
《大楼防雷解决方案》
大楼防雷是指通过一系列措施和设备来防止建筑物遭受雷击的危险。
在雷电活跃的地区,特别是在高楼大厦密集的城市,大楼防雷显得尤为重要。
以下是一些常见的大楼防雷解决方案。
1. 接地系统:大楼的接地系统是防雷的关键。
通过将建筑物的金属结构与地下深埋的导体连接,可以将雷电的电荷引入地下,从而减少对建筑物的损害。
2. 避雷针:一些高耸的建筑物会在顶部安装避雷针,以提供一条直接通向大地的路径,从而吸引并释放雷电的电荷。
3. 避雷带:在建筑物周围安装避雷带可以帮助分散雷电的电荷,降低雷击的风险。
4. 防雷设备:在大楼内部可以安装防雷设备,如避雷器和过电流保护器,以有效保护建筑物内的电气设备免受雷击的影响。
5. 定期检测和维护:定期对大楼的防雷设施进行检测和维护是至关重要的,以确保其能够正常运作。
总的来说,大楼防雷解决方案需要综合考虑建筑物的结构、地理位置和周围环境等因素,并采取相应的措施来保护建筑物免受雷击的危害。
只有通过科学有效的防雷措施,才能最大程度地保障大楼和内部设施的安全。

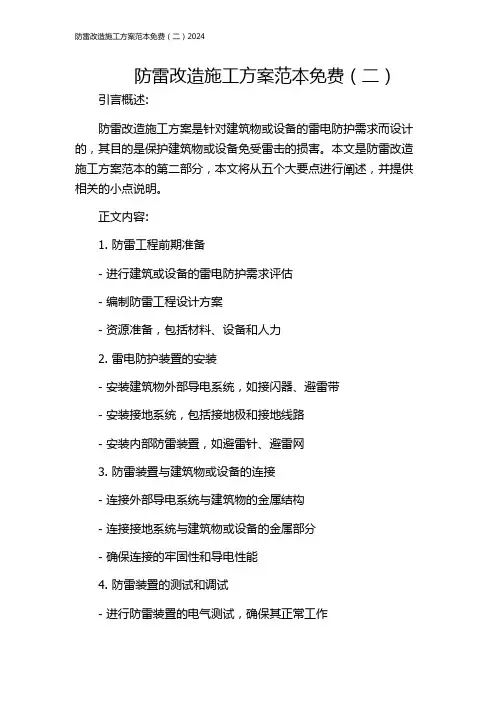

防雷改造施工方案范本免费(二)2024
防雷改造施工方案范本免费(二)引言概述:
防雷改造施工方案是针对建筑物或设备的雷电防护需求而设计的,其目的是保护建筑物或设备免受雷击的损害。
本文是防雷改造施工方案范本的第二部分,本文将从五个大要点进行阐述,并提供相关的小点说明。
正文内容:
1. 防雷工程前期准备
- 进行建筑或设备的雷电防护需求评估
- 编制防雷工程设计方案
- 资源准备,包括材料、设备和人力
2. 雷电防护装置的安装
- 安装建筑物外部导电系统,如接闪器、避雷带
- 安装接地系统,包括接地极和接地线路
- 安装内部防雷装置,如避雷针、避雷网
3. 防雷装置与建筑物或设备的连接
- 连接外部导电系统与建筑物的金属结构
- 连接接地系统与建筑物或设备的金属部分
- 确保连接的牢固性和导电性能
4. 防雷装置的测试和调试
- 进行防雷装置的电气测试,确保其正常工作
- 检查连接的可靠性,避免漏电现象
- 对防雷装置进行性能调试,以提高其防雷能力
5. 防雷工程的维护与管理
- 定期检查防雷装置的工作状态,包括导电系统和接地系统
- 清理避雷装置,保持其导电能力
- 对于出现故障或老化的部件,及时更换和修复
总结:
防雷改造施工方案是保护建筑物或设备免受雷击损害的重要工作。
本文从五个大要点对防雷改造施工方案进行了详细阐述。
通过
进行前期准备、安装防雷装置、连接装置与建筑物或设备、测试和
调试以及维护与管理,可以有效提升建筑物或设备的雷电防护能力。
及时的防雷改造将大大减少雷击损害的概率,保障人员和财产安全。
防雷施工方案版范文
防雷施工方案版范文一、防雷导线布置:1、建筑物的最高点应设置避雷针,避雷针的高度为建筑物高度的1.5倍,并与周围建筑物相连。
2、建筑物的屋面、外墙和附属设施上应布置导线,导线与避雷针相连,并保持导线的良好接地。
二、接地系统的设计:1、接地系统应采用良好的接地材料,如铜杆、铜板等。
2、接地系统应满足相关的电阻要求,确保接地有效。
3、接地系统应与防雷导线相连,以确保雷电能够有效地通过接地系统释放。
三、设备保护:1、建筑物内的电气设备和通讯设备应设置过电压保护装置,以防止雷电引起的过电压损坏设备。
2、设备应安装在防雷导线接地范围内,以保证其与接地系统的良好连接。
四、防雷避雷系统:1、建筑物应设置避雷网,避雷网的形状和布置应符合规范要求,以确保其能够有效地引导雷电。
2、避雷网应与防雷导线相连,并与建筑物的接地系统相连。
五、维护管理:1、定期检查防雷系统的完整性和良好接地情况。
2、如发现异常情况,及时进行修复或更换受损的设备和材料。
3、定期检查和测试设备的过电压保护装置的状态,确保其正常工作。
4、定期检查避雷网的状况,确保其没有受到破坏。
上述方案是一个综合考虑建筑物特点和雷电活动规模的例子,不同的建筑物可能有不同的防雷需求,因此具体的防雷施工方案应根据实际情况进行调整和制定。
同时,在方案的执行过程中,还应注意以下几点:1、施工人员应经过专业培训,掌握相关安全知识和操作技能。
2、在施工过程中,应严格按照相关标准和规范进行操作,避免出现安全隐患。
3、在施工前应进行充分的准备工作,包括检查所需材料和工具的完整性和良好状态,确保施工的顺利进行。
4、施工结束后,应进行相关验收和测试工作,确保所做的防雷施工方案能够满足要求。
总之,制定一个合理的防雷施工方案对于保护建筑物和人员的安全至关重要。
在制定方案时,应综合考虑建筑物特点和雷电活动规模,并严格按照相关标准和规范进行操作。
同时,在施工过程中,应严格执行防雷施工方案,并进行相关的维护和管理工作,以确保防雷系统能够始终处于良好的工作状态。
防雷专项施工方案
防雷专项施工方案背景介绍在现代建筑工程中,防雷工作显得尤为重要。
雷电天气的突发性使得防雷工作成为保障建筑结构和人员安全的不可或缺的一环。
为了有效应对雷电威胁,本文制定了一份全新的防雷专项施工方案,以确保建筑工程的平稳进行。
一、地面钢材处理策略为降低雷击危险,我们提倡采用电阻率较小的材料作为地面基础,以有效分散雷电能量。
同时,在地基深度处加入导电性较好的材料,如铜线网,以提高雷电的分散效果。
二、屋顶结构改进措施针对传统防雷方式,我们建议在建筑屋顶采用新型导电涂层,以提高整体屋顶的导电性。
此外,可以在建筑物的高处安装金属避雷针,有效引导雷电,减轻雷电对建筑物的直接冲击。
三、设备和电器线路防雷处理在电器线路方面,建议采用双层绝缘电缆,以防止雷电穿透,导致设备故障。
此外,可以在电器设备周围设置避雷器,提高电器设备的耐雷能力。
四、人员安全防护在建筑施工现场,人员的安全至关重要。
除了合理规划建筑结构外,我们还建议施工人员在雷雨天气时暂时撤离施工现场,以降低雷击风险。
建议穿戴导电防护服,增加人员在雷电天气下的安全系数。
五、定期检测与维护为确保防雷系统的长期有效性,建议定期对建筑物的防雷系统进行检测与维护。
检测内容包括地面导电性能、屋顶导电涂层的状况、设备线路的连接情况等。
及时发现问题,迅速采取修复措施,以保障防雷系统的持续可靠性。
结语通过以上的防雷专项施工方案,我们可以有效降低建筑物在雷电天气下的风险,保障建筑结构和人员的安全。
这一方案的独特性在于对地面处理和屋顶结构的创新性思考,以及在人员安全防护方面的全面考虑。
希望这一新颖而实用的防雷方案能够为建筑工程的安全施工提供有力的支持。
建筑物防雷设计方案
建筑物防雷设计方案建筑物防雷设计方案建筑物防雷是指在建筑设计中采取相应的措施,以保护建筑物及其内部设备免受雷击的损害。
下面是一个建筑物防雷设计方案的详细描述。
1. 建筑物防雷材料的选择:在建筑物的设计中,应选用具有良好导电性能的材料作为建筑物的主要结构材料,如铜、铝等。
这样可以有效地分散和消除雷电的电荷,减少雷击的可能性。
2. 建筑物防雷装置的设置:在建筑物的顶部设置避雷针或避雷网,用于引导雷电穿过建筑物,并通过地面导体将其传导到地下。
这样可以防止雷电直接击中建筑物,减少雷电对建筑物的破坏。
3. 建筑物的接地设计:在建筑物的地基中设置大面积的接地网,将建筑物与地下的大地形成良好的接地连接。
这样可以将雷电的电荷迅速释放到地下,减少雷击带来的破坏。
4. 建筑物内部设备的防雷设计:在建筑物内部的重要设备上设置防雷装置,如防雷接地线、防雷保护装置等。
这样可以保护建筑物内部设备免受雷电的损害,确保其正常运行。
5. 建筑物的维护保养:定期检查和维护建筑物的防雷系统,确保其正常运行。
及时更换老化的防雷设备和材料,提高防雷系统的可靠性和有效性。
6. 建筑物的规划布局:在建筑物的规划布局中应考虑到周边环境的雷电密度,尽量避免建筑物被高大的建筑物、树木等物体所包围,以减少雷击的可能性。
7. 建筑物的防雷宣教:向建筑物的使用者提供相关的防雷知识和安全宣传,让他们了解并遵守相关的防雷规定和操作程序,提高对防雷安全的重视程度。
通过以上的防雷设计方案,可以有效地保护建筑物及其内部设备免受雷击的损害。
建筑物防雷设计不仅是保护建筑物本身的重要措施,也是保护使用者的生命财产安全的重要手段。
因此,在建筑物的设计中应高度重视防雷工作,确保建筑物的安全可靠。
防雷系统设计方案(二)2024
防雷系统设计方案(二)引言概述:防雷系统是保护建筑物和电气设备免受雷击损坏的重要设施。
本文将针对防雷系统设计方案进行详细讨论,为读者提供有效的防雷解决方案。
正文内容:一、地面接闪系统设计1. 分析建筑物的高度、形状和材质2. 选择适当的避雷导线类型3. 确定地面接闪系统的布置方案4. 考虑地面接闪系统的可维护性5. 进行实地测试和验证二、避雷针系统设计1. 确定避雷针的数量和布置位置2. 选择合适的避雷针材料3. 确保避雷针与地面接闪系统的有效连接4. 考虑周围环境对避雷针的影响5. 进行避雷针的可靠性测试三、接地系统设计1. 分析建筑物的电气系统特点2. 确定接地系统的类型3. 设计合适的接地电阻4. 考虑接地系统的连接方式和布置位置5. 进行接地系统的测试和检查四、电气设备保护设计1. 确保电气设备的静电保护2. 选择合适的保护装置,如避雷器、浪涌保护器等3. 设计合理的接线和布线方案4. 定期检查和维护电气设备5. 增加设备的可靠性和稳定性五、人员培训和应急预案1. 培训人员了解防雷系统的工作原理2. 培训人员掌握防雷系统的操作和维护技能3. 制定有效的应急预案,包括雷暴天气下的紧急处理措施4. 组织定期演练和训练,以确保人员的熟练度5. 定期评估和更新培训和应急预案总结:本文详细介绍了防雷系统设计方案的各个方面,包括地面接闪系统、避雷针系统、接地系统、电气设备保护以及人员培训和应急预案。
通过科学的设计和合理的安装、维护,可以有效保护建筑物和电气设备免受雷击损害,提高系统的可靠性和稳定性。
防雷设计方案
防雷设计方案引言随着电子技术的飞速发展,雷电对建筑物和电子设备造成的威胁日益增加。
一个完善的防雷设计方案对于保护人员安全、减少财产损失具有重要意义。
本文档旨在提供一个综合性的防雷设计方案,以供参考和实施。
一、防雷设计原则1.1 安全优先防雷设计应以人员安全为首要目标,确保在雷电发生时,能够有效保护建筑物内外的人员安全。
1.2 全面防护防雷设计应涵盖直接雷击、间接雷击以及雷电电磁脉冲等多方面的防护,实现全面防护。
1.3 经济合理在满足安全防护要求的前提下,防雷设计应考虑经济性,避免不必要的过度投资。
二、防雷系统组成2.1 外部防雷系统外部防雷系统主要由接闪器(避雷针、避雷带)、引下线和接地装置组成,用于引导雷电流入地。
2.2 内部防雷系统内部防雷系统主要包括等电位连接、电涌保护器(SPD)、屏蔽措施等,用于保护建筑物内部的电子设备。
2.3 接地系统良好的接地系统是防雷设计的关键,应确保所有防雷设施有效接地。
三、防雷设计要点3.1 接闪器设计接闪器应根据建筑物的几何形状、高度等因素合理布置,以最大范围覆盖保护区域。
3.2 引下线设计引下线应选择耐腐蚀、导电性能好的材料,且应尽可能短而直,减少雷电流过时的电压降。
3.3 接地装置设计接地装置应根据地质条件设计,确保足够的接地电阻,一般要求不大于10欧姆。
3.4 等电位连接建筑物内的所有金属构件、电缆桥架、金属管道等应进行等电位连接,避免雷电引起的电位差。
3.5 电涌保护器(SPD)配置在电源线路、信号线路上安装合适的SPD,以保护电子设备免受雷电电磁脉冲的损害。
3.6 屏蔽与隔离对于敏感的电子设备,应采取屏蔽和隔离措施,减少雷电电磁脉冲的影响。
四、防雷设计实施4.1 设计阶段在建筑设计初期,就应将防雷设计考虑在内,避免后期改造带来的不便和成本增加。
4.2 施工阶段施工过程中应严格按照设计图纸和相关规范进行,确保防雷设施的正确安装。
4.3 验收阶段工程竣工后,应进行专业的防雷检测和验收,确保防雷系统的有效性。
低矮建筑设计防雷方案
低矮建筑设计防雷方案低矮建筑的防雷方案是为了保护建筑物及其内部设备免受雷击的影响,确保人们的人身安全和财产安全。
随着现代科技的发展,防雷技术也得到了极大的改进。
在设计低矮建筑的防雷方案时,可以采取以下措施。
首先,对于高风险的地区,应考虑采用金属网罩或金属皮层的低矮建筑楼顶设计。
金属网罩或金属皮层可以有效地吸收雷电的能量,并将其分散到大地中。
这种设计能够使建筑物承受雷电能量的同时,保护其内部设备免受损坏。
其次,低矮建筑的所有金属框架结构都应该进行良好的接地处理。
接地系统可以将雷电的能量引入到大地中,减少雷电对建筑物造成的损害。
接地系统应包括足够数量和分布合理的接地电极,以确保雷电能够迅速排除,同时避免火灾和电击等安全事故。
此外,低矮建筑的屋面和墙体应考虑采用导电材料,如金属板或导电涂料。
这些导电材料可以将雷电能量迅速引导到接地系统中,减少雷电对建筑物结构的破坏。
同时,导电材料也可以起到屏蔽作用,减少雷电对建筑物内部设备的干扰。
另外,低矮建筑的内部电气设备也需要采取相应的防雷措施。
建筑物内部的电气设备应安装过压保护装置,以防止雷电对设备的损坏。
这些过压保护装置可以迅速将过电压引向接地系统,减少雷电对设备的影响。
此外,低矮建筑的附属设施如照明杆、防护栏杆等也需要进行防雷处理。
这些设施应通过接地系统与建筑物主体连接,以确保整个建筑物处于相同的电位,减少雷电造成的差电压。
最后,低矮建筑的居民和工作人员也需要了解和掌握防雷知识,增强防雷意识。
他们应知道在雷电天气条件下,不要接触室外金属设施,如水龙头、窗户和门把手等,以避免发生雷电引起的伤害。
总之,设计低矮建筑的防雷方案需要综合考虑建筑物结构、材料、设备以及人员安全等方面的因素。
只有科学合理地进行防雷设计,才能有效地保护建筑物和人员免受雷击的危险。
建筑物防雷工程施工方案及措施
建筑物防雷工程施工方案及措施一、前期准备工作1.组织编制防雷施工方案。
根据建筑物的类型、高度、地理位置以及工程特点等因素,制定适合的防雷施工方案。
2.确定防雷施工队伍。
组织一支专业的防雷施工队伍,其中包括工程师、技术人员和熟练的工人,确保施工质量和进度。
二、施工措施1.建立临时接地网。
在施工现场建立临时接地网,确保施工期间的电气安全。
2.安装接闪器和避雷针。
根据设计要求,安装接闪器和避雷针,并进行必要的连接和接地工作。
3.安装避雷带。
根据建筑物的外墙和屋顶形状,安装金属避雷带,并进行与接闪器的连接和接地工作。
4.配置避雷装置。
安装过电压保护器、电气隔离开关等避雷装置,保护建筑物内的设备免受过电压的损害。
5.建立接地系统。
在建筑物周边挖掘接地井并埋设接地电缆,建立可靠的接地系统,提供良好的接地条件。
6.安装避雷导线。
在建筑物的屋顶和立面上安装避雷导线,将雷电引入接地系统,保护建筑物及其中的设备。
三、施工要点1.施工过程中,要确保材料的质量符合设计要求。
2.施工过程中,要严格按照施工方案的要求进行施工,确保施工质量。
3.施工过程中,要确保工作人员的安全。
工作人员要严格按照安全操作规程进行操作,佩戴个人防护装备。
4.施工过程中,要及时处理施工现场的各类问题和突发事件,确保施工进度不受影响。
5.施工完成后,要进行必要的检查和测试,确保防雷工程的质量和效果。
四、居民教育在建筑物防雷工程完成后,需要进行居民教育工作,提醒居民防雷的注意事项。
包括:1.居民不要在雷雨天气中在露天区域活动,尤其是不要站在高处。
2.居民在室内要远离金属物体,避免接触金属物。
最好不要使用带有金属的电器设备。
3.居民要定期检查防雷设备的状态,并及时进行维护和更换。
总结:防雷工程是建筑物安全工程的重要组成部分,通过合理的施工方案和措施,可以有效保护建筑物及其设备免受雷击的破坏。
施工过程中要严格按照施工方案进行操作,确保施工质量和安全性。
《建筑物防雷设计规范方案》GB50057_2011年34
本规范修订的主要内容为:1.增加了术语一章;2.变更防接触电压和防跨步电压的措施;3.补充外部防雷装置采用不同金属物的要求;4.修改防侧击的规定;5.详细规定电气系统和电子系统选用电涌保护器的要求;6.简化了雷击大地的年平均密度计算公式,并相应调整了预计雷击次数判定建筑物的防雷分类的数值。
7.部分条款作了更具体的要求。
本规范中以黑体字标志的条文为强制性条文,必须严格执行。
1 总则1.0.1为使建(构)筑物防雷设计地采取,防止或减少雷击建(构)筑物所发生的,以及,做到,制定本规范。
1.0.2本规范适用于新建、扩建、改建建(构)筑物的防雷设计。
1.0.3建(构)筑物防雷设计,应在认真调查等的基础上,详细研究并确定。
1.0.4建(构)筑物防雷设计,除应符合本规范外,尚应符合国家现行有关标准的规定。
2 术语2.0.1 对地闪击 lightning flash to earth雷云与大地(含地上的突出物)之间的一次或多次放电。
2.0.2 雷击 lightning stroke对地闪击中的一次放电。
2.0.3雷击点 point of strike闪击击在大地或其上突出物上的那一点。
一次闪击可能有多个雷击点。
2.0.4 雷电流 lightning current流经雷击点的电流。
2.0.5防雷装置 lightning protection system (LPS)用于减少闪击击于建(构)筑物上或建(构)筑物附近造成的物质性损害和人身伤亡,由外部防雷装置和内部防雷装置组成。
2.0.6 外部防雷装置 external lightning protection system由接闪器、引下线和接地装置组成。
2.0.7 内部防雷装置 internal lightning protection system由防雷等电位连接和与外部防雷装置的间隔距离组成。
2.0.8接闪器 air-termination system由拦截闪击的接闪杆、接闪带、接闪线、接闪网以及金属屋面、金属构件等组成。
防雷接地专项施工方案(3篇)
第1篇一、工程概况本项目位于我国XX地区,建筑类型为高层住宅,占地面积约为XXX平方米,总建筑面积约为XXX平方米。
由于地处雷电多发区域,为确保建筑及内部设施的安全,特制定本防雷接地专项施工方案。
二、施工依据1. 《建筑物防雷设计规范》(GB 50057-2010)2. 《建筑物接地设计规范》(GB 50065-2011)3. 《建筑电气工程施工质量验收规范》(GB 50303-2015)4. 《建筑防雷装置检测规范》(GB/T 32937-2016)5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组,负责施工过程中的组织协调、监督指导等工作。
- 设立施工班组和专业技术人员,明确各自职责。
2. 施工材料- 防雷装置材料:避雷针、避雷带、避雷网、避雷器等。
- 接地装置材料:接地棒、接地线、接地模块等。
- 工具及设备:电焊机、切割机、卷扬机、水准仪、经纬仪等。
3. 施工方案- 根据建筑物的具体情况,制定详细的施工方案,明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷装置施工(1)避雷针安装- 避雷针应选择合格的产品,安装位置应满足规范要求。
- 避雷针与建筑物主体结构的连接应牢固,焊接质量应符合规范要求。
- 避雷针接地引下线应与接地装置连接。
(2)避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网,安装位置应符合规范要求。
- 避雷带、避雷网应与建筑物主体结构的连接牢固,焊接质量应符合规范要求。
- 避雷带、避雷网应与接地装置连接。
(3)避雷器安装- 避雷器应选择合格的产品,安装位置应符合规范要求。
- 避雷器应与建筑物主体结构的连接牢固,焊接质量应符合规范要求。
- 避雷器应与接地装置连接。
2. 接地装置施工(1)接地棒安装- 接地棒应选择合格的产品,埋设深度应符合规范要求。
建筑物防雷设计方案
建筑物防雷设计方案建筑物的防雷设计方案在建筑工程中起着重要的作用,能够有效地保护建筑物和人员的安全。
本文将详细介绍建筑物防雷设计方案的要点和具体实施措施。
一、建筑物防雷设计的背景和意义随着现代建筑工程的发展,雷电活动对建筑物的破坏性影响日益显现。
因此,合理有效的防雷设计方案成为确保建筑物安全、延长其使用寿命的关键所在。
建筑物防雷设计主要目的是通过规划和设计合理的防雷系统,将雷电的危害引导到安全的地方,保护建筑物和人员的安全。
同时,防雷设计还能减少雷电对结构、电气设备的损坏,降低维修成本,提高建筑物的可靠性。
二、建筑物防雷设计方案的要点1. 初步设计阶段在建筑物的初步设计阶段,需考虑以下几个方面的因素:(1)建筑物结构形式:根据建筑物的结构形式,选择适当的防雷设施,如避雷针、避雷带等。
(2)环境特点:根据建筑物所处的环境特点,如地理位置、气候条件等,进行合理的防雷设计。
例如,山区或高层建筑物需要更加完善的防雷系统。
(3)地质情况:分析建筑物基础的地质情况,选择适当的接地装置,确保防雷系统的导电性能。
2. 防雷系统设计(1)避雷针的安装:避雷针是常见的防雷设施,通过将避雷针安装在建筑物屋顶或周围高出的部位,能够吸引雷电,减少对建筑物的直接影响。
避雷针的材质通常选用导电性能良好的金属。
(2)接地装置的设计:接地装置是防雷系统中的重要组成部分,能够将雷电引导至地下,减少对建筑物的损害。
合理选择接地装置的类型和数量,确保其导电性能满足要求。
(3)雷电保护装置的配置:在建筑物的关键部位,如电气室、通信室等,配置雷电保护装置,有效防止雷电对设备的损害。
3. 施工和验收阶段(1)施工过程管理:在施工过程中,应加强对防雷设施的施工管理,确保设施符合设计方案要求。
监测施工质量,及时纠正不合格的工程,确保防雷系统的可靠性。
(2)验收标准:建筑物防雷系统的验收应参照相关标准进行,验收合格后方可交付使用。
同时,对防雷系统进行定期维护和检查,确保其长期有效运行。
防雷系统设计方案(一)
防雷系统设计方案(一)引言概述:防雷系统设计方案(一)是为了确保在雷电天气条件下,有效保护建筑物和设备免受雷击损害而进行的设计。
本文将从建筑物周边环境分析、系统设备选择、接地设计、避雷针布置和检测监控等五个大点进行详细阐述。
正文内容:一、建筑物周边环境分析1. 考察周边地形和气象条件,确定潜在雷击风险;2. 分析建筑物高度和形状,确定雷击集中区域;3. 评估建筑物周边可能遭受的雷击路径。
二、系统设备选择1. 根据建筑物类型和规模,选择合适的防雷系统设备;2. 确定需要的避雷带、导线和接地装置类型;3. 考虑防雷系统与其他设备(如安全监控系统)的协同工作。
三、接地设计1. 根据地质特性和土壤电阻率,确定适当的接地方式;2. 设计合理的接地网布置,确保良好的接地效果;3. 针对不同设备和系统,确保接地点互相连接稳定可靠。
四、避雷针布置1. 根据建筑物高度和形状确定避雷针的布置数量和位置;2. 按照国家标准和规范要求进行合理的避雷针安装;3. 保证避雷针与接地系统的有效连接,提高雷击捕捉效率。
五、检测监控1. 安装雷击计数器和监测设备,实时记录雷电活动;2. 设置预警系统,当检测到雷电活动时及时发出警报;3. 定期进行系统巡检和维护,确保系统正常运行。
总结:通过对建筑物周边环境分析、系统设备选择、接地设计、避雷针布置和检测监控等方面的合理规划和设计,防雷系统设计方案(一)能够有效保护建筑物和设备免受雷击损害。
本文介绍的五个大点包含了各自的细节和注意事项,为防雷系统的设计提供了全面的参考。
在实际设计中,还应根据具体情况进行进一步研究和改进,以确保系统的稳定性和可靠性。
建筑工程三类防雷方案
建筑工程三类防雷方案1. 建筑工程防雷的重要性在建筑工程中,雷电是一种常见的自然灾害,如果没有有效的防护措施,建筑物很容易受到雷击而导致损坏甚至威胁人身安全。
因此,对于建筑工程来说,实施防雷措施是至关重要的。
2. 建筑工程防雷的分类根据防雷的方法和措施,建筑工程的防雷可分为三类,分别是:外防雷、内防雷和远离建筑物的直触雷。
2.1 外防雷外防雷是指通过安装各种雷电防护装置或系统,将雷电能量引流至大地,以保护建筑物免受雷击。
外防雷的主要措施包括以下几点:•安装避雷针:避雷针是建筑物最常见的外防雷设施,能够有效的吸引闪电,并将其通过导线引导至地下,以确保建筑物的安全。
•安装带电导线:带电导线是一种挂在建筑物屋顶的导线,通过将建筑物的金属结构集中连通,以减少雷电通过的路径,降低雷击的威力。
•安装避雷网:避雷网是一种覆盖在建筑物外墙上的金属网,通过提供更多的导电路径,将雷电引流至地下,保护建筑物。
2.2 内防雷内防雷主要是通过建筑物内部的电气设备和系统,以提供对雷电的防护。
内防雷的主要措施包括以下几点:•安装避雷器:避雷器是一种能够吸收和分散雷电能量的设备,通过将雷电释放到地下,保护建筑物内的电气设备不受雷击损坏。
•安装防雷电装置:防雷电装置通常是指对建筑物内部的电气系统进行保护的设备,包括避雷器、避雷器箱、接地装置等,用于消除雷击引起的电气故障和损坏风险。
2.3 远离建筑物的直触雷远离建筑物的直触雷主要指避免人员在雷电活动区域内暴露的情况。
直触雷是指当人员身处雷电活动区域时,雷电直接对人体造成伤害的情况。
为了避免直触雷的发生,需要做到以下几点:•避开雷电活动区域:在雷电活动频繁的时候,应尽量避免出门或在户外活动,以减少直接被雷击的风险。
•避免站在高处:雷电通常会更容易击中高出地面的目标,因此在雷电活动期间,应尽量避免站在高处,以减小被雷击的可能性。
3. 防雷方案的选择与实施在选择和实施防雷方案时,需要根据具体的建筑工程情况和需求来进行。
建筑防雷接地专项方案
建筑防雷接地专项方案建筑防雷接地专项方案一、背景介绍随着现代建筑技术的发展,建筑物在遭受雷击时可能会带来严重的损失。
为了保护建筑物和其中的人员安全,需要制定防雷接地专项方案。
二、目标和原则1. 目标:保护建筑物和其中人员的安全,减少或防止因雷击而引起的损失。
2. 原则:a. 按照国家相关标准和规范执行;b. 采用先进、可靠的防雷技术和设备;c. 综合考虑建筑物的特点和周围环境,进行合理的设计和选择;d. 定期检查和维护,确保防雷系统的有效性。
三、设计和施工流程1. 防雷设计:a. 根据建筑物的尺寸、用途和周围环境,确定适当的防雷等级;b. 设计合理的接地系统,确保雷电击中建筑物时可以安全释放电荷;c. 确保防雷装置与建筑物各部分的连通性,减少雷电流经过建筑物的可能性;d. 使用耐腐蚀、导电性良好的材料,并进行合理的布置。
2. 施工要求:a. 严格按照设计要求进行施工;b. 保证接地系统的连接牢固可靠;c. 定期进行接地系统的测量,确保其阻抗符合要求;d. 安装可靠的避雷针和接地装置,并进行定期检查。
四、防雷接地设施1. 接地系统:a. 建筑物的主接地系统应由导体和接地体组成,以保证电流能够顺利地释放到地下;b. 使用合适的接地体材料,如优质铜材,确保导电性能良好;c. 接地体应安装在合适的位置,如建筑物的四个角落或侧墙边。
2. 避雷针:a. 在建筑物的高处设置避雷针,以引导雷电击中,并通过接地系统释放电荷;b. 避雷针应使用优质的导电材料制成,并安装在符合国家标准的位置。
3. 防雷设备:a. 安装电流防护器、避雷线夹等设备,用于接地系统的保护,并防止雷击产生的高压引入建筑物内部;b. 定期检查和维护这些设备,确保其正常工作。
五、检测和维护1. 定期检测:a. 随着时间的推移,建筑物的防雷系统可能会出现损坏或老化的情况,因此需要定期进行检测并记录;b. 定期测量接地系统的阻抗,确保其符合要求;c. 检查避雷针和接地体是否出现破损或连接不良的情况。
防雷工程施工资料
防雷工程施工资料一、工程概述本项目为XX公司办公楼防雷工程,位于XX市,建筑物为一栋高度为15米的办公大楼。
根据《建筑物防雷设计规范》GB 50057-2010和《建筑物防雷工程施工与质量验收规范》GB 50601-2010的要求,结合建筑物的用途、结构、位置和环境等因素,确定本工程的防雷等级、防雷区域和防雷措施。
二、防雷设计方案1. 外部防雷装置(1)接闪器:在建筑物最高点安装一根避雷针,作为接闪器,引导直击雷电流进入引下线。
(2)引下线:沿建筑物屋顶四周敷设引下线,将接闪器捕捉的雷电流引至接地装置。
(3)接地装置:在建筑物底部设置接地网,将引下线与接地网连接,将雷电流导入大地。
2. 内部防雷装置(1)屏蔽导体:在建筑物内部重要设备区域安装屏蔽导体,减小雷电流在建筑物内部的电磁效应。
(2)等电位连接件:将建筑物内部的电气设备金属外壳与屏蔽导体连接,实现等电位防护。
(3)电涌保护器:在建筑物内部电气设备进线处安装电涌保护器,防护雷电流侵入。
三、施工方法及工艺1. 接闪器安装(1)采用塔吊将避雷针材料吊至建筑物最高点。
(2)将避雷针安装于支架上,与预埋钢板可靠焊接。
(3)避雷针底座满焊,与墙体避雷带可靠焊接。
(4)注意事项:施工人员佩戴安全绳、安全帽,做好安全措施。
2. 引下线安装(1)采用塔吊将引下线材料吊至建筑物屋顶。
(2)沿建筑物屋顶四周敷设引下线,固定于屋顶支架上。
(3)将引下线与接地网连接,连接点可靠焊接。
(4)注意事项:施工人员佩戴安全绳、安全帽,做好安全措施。
3. 接地装置施工(1)在建筑物底部挖开槽沟,铺设接地网。
(2)将接地网与预埋钢板连接,连接点可靠焊接。
(3)接地网与引下线连接,连接点可靠焊接。
(4)注意事项:施工人员佩戴安全绳、安全帽,做好安全措施。
4. 屏蔽导体、等电位连接件、电涌保护器安装(1)根据设计图纸,安装屏蔽导体、等电位连接件、电涌保护器。
(2)确保屏蔽导体、等电位连接件、电涌保护器连接可靠,满足规范要求。
防雷工程设计方案模板
防雷工程设计方案模板一、工程概述为了保障建筑物和设备的安全,防雷工程设计应当合理、可靠、经济。
通过对建筑物进行分析,防雷针对性的布置,合理选择防雷设备和材料,采取有效的措施来保护建筑物和设备安全。
二、设计依据1、《建筑电气设计规范》2、《建筑物防雷设计规范》3、《建筑防雷规范》三、设计内容1、建筑物防雷位置的确定2、设备接地设计3、防雷设备及材料的选用4、防雷保护装置的设置四、设计原则1、根据建筑物的用途和特点,确定合理的防雷位置。
2、选择符合国家标准的防雷设备及材料。
3、设计合理的设备接地系统,确保设备的接地可靠。
4、根据建筑物的结构和材料,设计合理的防雷保护装置。
五、设计方案1、建筑物防雷位置的确定根据建筑物的用途和特点,合理确定防雷位置,优先布置在建筑物的高点、突出部分、建筑物附近的高树等易受雷击的位置。
2、设备接地设计为了确保设备的接地可靠,应根据建筑物的特点,合理设计设备接地系统,确保接地电阻符合国家标准。
3、防雷设备及材料的选用根据建筑物的特点和用途,选择符合国家标准的防雷设备及材料,确保其质量可靠。
4、防雷保护装置的设置根据建筑物的结构和材料,设计合理的防雷保护装置,确保建筑物和设备能够有效抵抗雷击。
六、设计实施方案1、确定防雷位置并进行标注。
2、设计设备接地系统,确保接地电阻符合国家标准。
3、选择合适的防雷设备及材料,进行采购。
4、根据建筑物的结构和材料,设计合理的防雷保护装置。
5、按照设计方案,对建筑物进行防雷施工和设备调试。
6、进行防雷保护装置的验收,并进行记录。
七、设计效果评估根据设计方案的实施情况,评估建筑物和设备的防雷效果,确保其能够有效抵抗雷击,保障建筑物和设备的安全。
八、设计总结通过对建筑物进行合理、可靠、经济的防雷设计,确保建筑物和设备在雷电天气时能够有效抵抗雷击,保障建筑物和设备的安全。
以上是防雷工程设计方案的内容,希望能够对您有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
建筑物防雷设计方案
做好防雷设计是防止和减少雷击建筑物而造成人员伤亡和财产、设备受损的有效措施。
要做到安全可靠、技术先进、经济合理的防雷设计,认真学习、应用国际《建筑物防雷设计规范》是非常必要的。
一、建筑物的防雷分类
对规范中明确指出的防雷建筑物类别,可直接套用。
规范中对有些建筑物仅指出大于预计雷击次数XX次/每年,而归属二类或三类防雷建筑物。
对于这些规定,在设计中仅凭直观感觉和经验,就不能明确确定其建筑物所属防雷类别,使应做二类防雷误做成三类,应做三类防雷而没做,结果是对建成的建筑物造成一定的隐患。
这就有必要据当地的年平均雷暴日及建筑物所在地的地理、地质土壤、气象环境等进行详细的研究并做出相应的计算,来确定防雷等级。
例如:在某地区Td=26.3 K=2的环境下
据公式:N=0.024k·Td1.3·Ae
式中:N—建筑物预计雷击次数(次/年)
K—校正系数(据新建建筑物所在地的地理、环境而定)
Td—年平均雷暴日
Ae—与建筑物截收相同雷击次数的等效面积(km2)
计算出长100米、宽25米,两层以上(H≥9米)的省级办公建筑物就要做二类防雷。
如果不通过计算,这类建筑物实际中做成三类防雷或不做都是有可能的。
由此看出,对一些特殊情况下的建筑物进行综合考虑并做出相应的计算是非常必要的。
二、防雷电感应和雷电波侵入
防直击雷的措施,一般设计人员都很明确。
但是,随着科技的发展,电子设备的普及,防雷电感应和雷电波侵入在设计中也必须明确,并逐步完善形成一个防雷网络。
1.雷电感应—雷电放电时,在附近导体上产生的静电感应和电磁感应,它可能使金属部件之间产生火花。
因此被保护建筑物内的金属物接地,是防雷电感应的主要措施。
首先,是做好等电位联结。
对一、二类防雷建筑物内平行或交叉敷设的金属管道,其净距小于100mm时,应采用金属线跨接,是防止电磁感应所造成的电位差能将小空隙击穿,而产生电火花,每隔≤30m做好接地。
2.雷电波侵入—由于雷电对架空线或金属管道的作用,雷电波可能沿着这些管线侵入屋内,危及人身安全或损坏设备。
因此,做好进线端的防雷保护,做好均压环及防侧击雷是防雷电波侵入的主要措施。
一、二类防雷建筑低压进线全线采用直埋地引入,将线路架空引入户内时不少于15m的一段应换电缆(金属铠装电缆直埋地,护套电缆穿钢管)进户,并在架空与电缆换接处做好避雷保护。
二类防雷建筑当架空线直接引入时,除在入户处加装避雷器,并将进户装置铁件做好接地外,靠近建筑物的两根电杆上的铁件也应做好接地,且冲击接地电阻≤30Ω,所有弱电进线的保护应同强电进线。
防雷建筑要做好均压环及防侧击雷保护。
均压环从三层开始,环间垂直距离≤12m,所有引下线、建筑物的金属结构和金属设备均与环可靠连接,均压环可利用结构圈梁内的钢筋(钢筋必须贯通成环路)。
一类防雷建
筑30m以上,二类防雷建筑45m以上,三类防雷建筑60m以上,要做好防侧击雷保护,沿建筑物外墙做一周水平避雷带,带与带间垂直距离≤6m,外墙上所有金属栏杆,门窗均与避雷带可靠连接,避雷带再与引下线可靠连接。
竖直敷设的金属管道及金属物的顶端和底端与防雷装置可靠连接,目的是在于等电位,并且由于两端连接使其与引下线形成并联线路,使雷电流更讯速的入地。
三、防雷电流经引下线和接地装置时产生高电位对金属设备或电气线路反击的措施
做好防直击雷、雷电波侵入和雷电感应,还不是一个完整的防雷设计。
因为,目前建筑物内大多采用共同接地装置,当雷直击于本建筑物防雷装置时,假设流经靠近低压电气装置处接地装置的雷电流为20KA,当冲击接地电阻=1Ω时,接地装置上电位升高为20KV,而一般室内低压装置的耐冲击电压最高为8KV。
其结果就使低压电气装置绝缘较弱处可能被击穿而造成短路,发生火灾、损坏设备,这是非常危险的。
因此,在设计中给予足够的重视,对防雷建筑物实现全方位、多层次的防雷网络,使雷电对建筑物的影响减至最小。
建筑物为高压进线时,高、低压侧各相上均设避雷器,用以防护由高压进线的雷电和操作(断路器动作,投切大电动机和电容器组等)过电压。
电子设备较多且重要的建筑,在低压配电支线上再装设过电压保护,做为后备保护,主要用于进一步抑制经前置保护限制后的剩余过电压和电源线上由感应或耦合产生的过电压。
建筑物为低压进线时,在电源总进线处装设过电压保护器。
四、关于接闪器
接闪器—直接截受雷击的避雷针、避雷带(线)、避雷网,以及用作接闪的金属屋面和金属构件等。
在许多建筑物中,屋面为上人屋面,对美观要求较高,按常规做法,用园钢明敷避雷网做接闪器就影响美观,本规范对二类防雷建筑物中二、三、八、九款中的建筑物指出宜用钢筋混凝土屋面、梁、柱内的钢筋作为接闪器,实际应用中,可采用屋面女儿墙内的压顶钢筋做接闪器,高出屋面的各种铁件要与压顶钢筋可靠焊接(施工时要注意配合),压顶钢筋与做引下线的柱内四角柱筋做好可靠的电气连接。
这种做法要定期对雷击有可能造成的混凝土碎片或脱开进行维修。
五、关于接地体
接地体—埋入土壤中或混凝土基础中作散流用的导体。
实际应用中,一般较大工程都利用基础内钢筋做接地体,并采用联合接地体、接地电阻值要求小≤1Ω。
但在一些带有地下室、半地下室的建筑中,土建上都采用防水材料对建筑底板做防水处理。
目前,所采用的防水材料都具有很好的绝缘性,因此,对这类建筑直接利用基础钢筋做接地极,就有可能满足不了工程对接地电阻的要求,要从柱筋引下线处外引,沿建筑物护坡外一周做闭合人工接地体与基础内钢筋并用,这样能达到较满意的接地电阻值。
