LCD1602液晶显示器设计.
lcd1602液晶屏显示原理
lcd1602液晶屏显示原理
LCD1602液晶屏是一种常见的二线多功能液晶显示模块，其
显示原理基于液晶的光电效应。
液晶是一种具有特殊物理性质的有机分子，它可以通过电场的作用改变其自身的光透过性。
LCD1602液晶屏中的液晶材料
被填充在由两片玻璃构成的一个夹层之间，夹层中含有电极。
在液晶屏正常工作时，通过控制外部电源，液晶屏上的液晶分子会根据电场的变化而排列。
液晶分子排列的不同状态会导致光线的折射和透过性发生变化，从而实现显示。
液晶屏通过在电极上加电或去电来创建电场变化，从而控制液晶分子的排列状态。
在液晶屏上，液晶分子的排列状态会导致出现两个主要的极化方向——平行和垂直。
当电场变化时，液晶分子会根据电场的方向来重新排列。
当液晶分子排列平行时，光线不会被液晶分子折射，而垂直排列时，光线会被液晶分子折射。
液晶屏上设有偏振片，其方向与液晶分子排列的状态有关，可通过改变偏振片方向来改变光线的透过性。
为了实现更复杂的显示效果，LCD1602液晶屏采用了多行多
列的方式排列液晶分子，形成像素点的矩阵。
通过控制每个像素点处电极的电场，可以控制液晶分子在不同位置的排列状态，从而实现对每个像素点的控制。
液晶屏上通过电压控制器和驱动芯片控制电场的变化，进而控制液晶分子排列状态的变化。
总之，LCD1602液晶屏通过控制电场的变化来改变液晶分子的排列状态，从而控制光线的折射和透过性，实现图像和文字的显示效果。
通过控制每个像素点处的电场，可以实现复杂的显示效果。
51单片机驱动LCD1602程序设计(C语言)
字符液晶绝大多数是基于 HD44780 液晶芯片的，控制原理是完全相同的，因此 HD44780 写 的控制程序可以很方便地应用于市面上大部分的字符型液晶。字符型 LCD 通常有 14 条引脚线或 16 条引脚线的 LCD，多出来的 2 条线是背光电源线 VCC(15 脚)和地线 GND(16 脚)，其控制原理 与 14 脚的 LCD 完全一样，定义如下表所示：
for(i=0;i<count;i++) {
if (0 == y) x |= 0x80; //当要显示第一行时地址码+0x80; else x |= 0xC0; //在第二行显示是地址码+0xC0; Write_com(x); //发送地址码 Write_dat(*p); //发送要显示的字符编码 x++; p++; }
01110
○■■■○
10001
■○○○■
10001
■○○○■
10001
■○○○■
11111
■■■■■
10001
■○○○■
10001
■○○○■
上图左边的数据就是字模数据，右边就是将左边数据用“○”代表 0，用“■”代表 1。看出是个“A”
字了吗？在文本文件中“A”字的代码是 41H，PC 收到 41H 的代码后就去字模文件中将代表 A 字的
字符型 LCD 的引脚定义
HD44780 内置了 DDRAM、CGROM 和 CGRAM。DDRAM 就是显示数据 RAM，用来寄存 待显示的字符代码。共 80 个字节，其地址和屏幕的对应关系如下表：
也就是说想要在 LCD1602 屏幕的第一行第一列显示一个"A"字,就要向 DDRAM 的 00H 地址写 入“A”字的代码就行了。但具体的写入是要按 LCD 模块的指令格式来进行的。在 1602 中我们用前 16 个就行了。第二行也一样用前 16 个地址。对应如下：

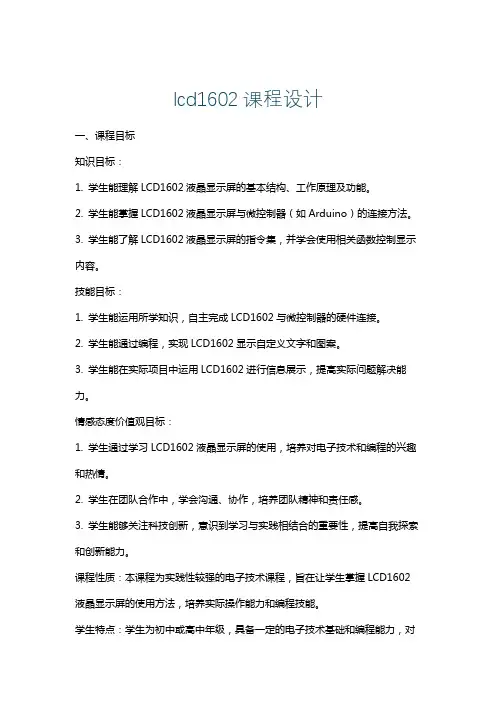

lcd1602课程设计
lcd1602课程设计一、课程目标知识目标：1. 学生能理解LCD1602液晶显示屏的基本结构、工作原理及功能。
2. 学生能掌握LCD1602液晶显示屏与微控制器（如Arduino）的连接方法。
3. 学生能了解LCD1602液晶显示屏的指令集，并学会使用相关函数控制显示内容。
技能目标：1. 学生能运用所学知识，自主完成LCD1602与微控制器的硬件连接。
2. 学生能通过编程，实现LCD1602显示自定义文字和图案。
3. 学生能在实际项目中运用LCD1602进行信息展示，提高实际问题解决能力。
情感态度价值观目标：1. 学生通过学习LCD1602液晶显示屏的使用，培养对电子技术和编程的兴趣和热情。
2. 学生在团队合作中，学会沟通、协作，培养团队精神和责任感。
3. 学生能够关注科技创新，意识到学习与实践相结合的重要性，提高自我探索和创新能力。
课程性质：本课程为实践性较强的电子技术课程，旨在让学生掌握LCD1602液晶显示屏的使用方法，培养实际操作能力和编程技能。
学生特点：学生为初中或高中年级，具备一定的电子技术基础和编程能力，对新鲜事物充满好奇，喜欢动手实践。
教学要求：课程要求教师以学生为主体，注重启发式教学，引导学生主动探索，提高实践操作能力。
同时，关注学生个体差异，提供个性化指导，确保课程目标的实现。
通过课程学习，使学生能够将所学知识应用于实际项目中，培养创新精神和问题解决能力。
二、教学内容1. LCD1602基本结构：讲解LCD1602液晶显示屏的构造、各部分功能及其工作原理。
- 教材章节：第二章 电子元件及显示器件2. 硬件连接：介绍LCD1602与微控制器（以Arduino为例）的接线方法，讲解各引脚功能。
- 教材章节：第三章 微控制器及其接口技术3. LCD1602指令集：详细解释LCD1602的指令集，包括清屏、光标移动、显示开关等指令。
- 教材章节：第四章 显示器件控制方法4. 编程控制：学习使用Arduino编程控制LCD1602显示自定义内容，如文字、数字和简单图案。
LCD1602液晶显示器
实验11：1602液晶显示屏显示(字符型液晶显示器)字符型液晶显示器用于数字、字母、符号并可显示少量自定义符号。
这类液晶显示器通常有16根接口线，下表是这16根线的定义。
字符型液晶接口说明编号符号引脚说明编号符号引脚说明1 Vss 电源地 9 D2 数据线22 Vdd 电源正 10 D3 数据线33 VL 液晶显示偏压信号 11 D4 数据线44 RS 数据/命令选择端 12 D5 数据线55 R/W 读/ 写选择端 13 D6 数据线66 E 使能信号 14 D7 数据线77 D0 数据线0 15 BLA 背光源正极8 D1 数据线1 16 BLK 背光源负极(本学习板配的内部已经接地)下图是字符型液晶显示器与单片机的接线图。
这用了P0口的8根线作为液晶显示器的数据线，用P20、P21、P22做为3根控制线。
字符型液晶显示器与单片机的接线图字符型液晶显示器的使用，字符型液晶显示器一般采用HD44780芯片做为控制器的。
1．字符型液晶显示器的驱动程序这个驱动程序适用于1602型字符液晶显示器，1) 初始化液晶显示器命令(RSTLCD)设置控制器的工作模式，在程序开始时调用。
参数：无。
2) 清屏命令(CLRLCD)清除屏幕显示的所有内容参数：无3) 光标控制命令(SETCUR)用来控制光标是否显示及是否闪烁参数：1个，用于设定显示器的开关、光标的开关及是否闪烁。
4) 写字符命令(WRITECHAR)在指定位置(行和列)显示指定的字符。
参数：共有3个，即行值、列值及待显示字符，分别存放在XPOS、YPOS和A中。
其中行值与列值均从0开始计数，A中可直接写入字符的符号，编译程序自动转化为该字符的ASCII值。
5) 字符串命令(WRITESTRING)在指定位置显示指定的一串字符。
参数：共有3个，即行值、列值和R0指向待显示字符串的内存首地址，字符串须以0结尾。
如果字符串的长度超过了从该列开始可显示的最多字符数，则其后字符被截断，并不在下行显示出来。
基于单片机的1602液晶显示电路设计
本科毕业论文（设计）题目：基于单片机的1602液晶显示电路设计学生姓名：学号：系别：理工部专业：电气工程及其自动化入学时间：2012年09月导师姓名：职称/学位：基于单片机的1602液晶显示电路设计摘要本文是一篇介绍利用AT89S52单片机和LCD1602液晶显示屏设计一种液晶显示电路并编程实现信息的显示功能。
AT89S52是一种低功耗、高性能CMOS8位微控制器，具有8K系统可编程Flash存储器。
使用Atmel公司高密度非易失性存储器技术制造，与工业80C51产品指令和引脚完全兼容。
片上Flash允许程序存储器在系统可编程，亦适于常规编程器。
在单芯片上，拥有灵巧的8 位CPU 和在系统可编程Flash，使得AT89S52在众多嵌入式控制应用系统中得到广泛应用。
1602LCD是指显示的内容为16*2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
从AT89S52单片机与LCD1602液晶显示器性能特点出发，实现两者接口的衔接设计。
经过多次的调试, 使得该设计取得了比较满意的结果, 且系统软硬件设计简单方便、稳定可靠, 可广泛应用于智能化仪器仪表及各种宣传场所, 为嵌入式控制系统提供高灵活、高性价比的解决方案。
关键词：AT89S52单片机；LCD1602液晶显示器；复位电路；时钟电路目录第一章前言 (2)1.1 研究现状 (2)1.2 研究意义 (2)第二章系统硬件电路设计 (3)2.1 AT89S52单片机最小系统 (3)2.1.1 主要性能 (3)2.1.2 功能 (3)2.1.3 引脚说明及实物图 (4)2.2 LCD1602液晶显示器 (7)2.2.1功能 (7)2.2.2 特点 (7)2.2.3 引脚 (7)2.3 复位电路 (9)2.4 时钟电路 (9)第三章软件设计 (10)3.1 软件设计思路 (10)3.1.1 Altium Designer (11)3.1.2 keil (11)3.1.3 AVR_fighter (11)3.2 程序设计 (12)第四章仿真及硬件电路 (15)第五章总结与展望 (17)主要参考文献 (18)致谢 (19)第一章前言本文是一篇研究基于AT89S52单片机的1602液晶显示电路设计，本次设计要求通过对单片机和1602液晶显示模块的学习，设计出完整的电路并焊出电路板，再对单片机写入程序，从而实现在液晶屏上显示出字符。
LCD1602设计说明书
机电一何化强化训练单片机系统设计说明书LCD字幕显示院（系）机电系专业/方向机械工程及自动化班级机械（6）班学生姓名苏志斌、成林、刘嘉星、邝铭朝指导老师姚超友20 年月日华南理工大学广州学院单片机系统设计任务书兹发给机械6 班学生高级工训练设计任务书，内容如下：1.设计题目：LCD字幕显示2.完成的项目：LCD字幕显示（1）原理图设计（2）PCB设计、PCB制作（打印腐蚀焊接）（3）程序编写、下载和调试（4）说明书的编写3.参考资料以及说明：（1）姚超友主编。
光机电一体化强化训练实训教材——单片机篇。
广东华南理工大学广州学院。
2011（2）张瑞玲主编。
单片机原理与应用.西北工大出版社。
2009（3）杨学昭主编。
单片机原理接口技术及应用。
西安电科大出版社。
2009 （4）4.本设计任务书于20 年月日发出，应于20 年月日前完成，然后进行答辩。
专业教研室、研究所负责人审核年月日指导教师签发年月日设计评语：设计总评成绩：设计答辩负责人签字：年月日摘要本文讲述的是一种基于AT89S52单片机实现控制的LCD液晶显示屏。
硬件系统由单片机系统和液晶显示系统组成，液晶显示系统由主控模块和LCD液晶显示模块接口电路组成，主控模块负责接收单片机字模数据并控制各显示模块工作，控制LCD液晶显示屏显示。
本实验系统分为单片机系统和液晶显示屏两部分。
单片机系统负责接收计算机所编辑的数据，通过接口完成单片机与PC机之间的数据传送，而计算机（即PC机），主要完成显示内容的编辑、字符码的查找、字符数据的发送等工作。
LCD 显示屏包括主控制模块和LCD液晶显示模块。
主控制模块负责接收单片机发送过来的字模数据文件，并且协调各个LCD液晶显示模块工作， LCD液晶显示模块主要是接收主控制模块的数据和将数据送LCD液晶显示屏显示，为了方便系统的扩展，各模块之间采用串行口接收数据，并且接到系统串行总线上。
本系统主要是实现单片机与液晶显示模块之间的接口技术,可以采用间接控制方式完成。
LCD1602液晶显示器设计.
LCD1602液晶显示课程设计第一章绪论1.1课题背景当今时候是一个信息化的时代，信息的重要性不言而喻的，获取手段显得尤其重要。
人们所接受的信息有70%来自于人的视觉，无论用何种方式获取的信息最终需要有某种显示方式来表示。
在当代显示技术中，主流的有LED显示屏和LCD液晶显示，而在这些显示技术中，尤其以液晶显示器LCD（Liquid crystal display）为代表的平板显示器发展最快，应用最广。
LCD是典型的发光器件，它一材料科学为基础，综合利用了精密机械，光电及计算机技术，并正在微机械，微光学，纤维光学等前沿领域研究基础上，向高集成化，智能化方向发展。
液晶显示技术发展迅猛，市场预测表明，液晶显示平均年销售呈增长10%~13%，不久的将来有可能取代CRT，成为电子信息产品的主要显示器件，另外，液晶显示器对空间电磁辐射的干扰不敏感，且在紧凑的仪器空间不需要专门的屏蔽保护，因而课大大简化仪器的结构和制造成本，在各种便携式仪器，仪表将会越来越广泛的应用。
特别是在电池供电的单片机产品中，液晶显示更是必选的显示器件。
1.2课题设计目标本设计是基于AT89C51芯片单片机为主控芯片，结合1602液晶显示模板等外围电路，通过软件程序，来实现液晶显示英文字母。
本次设计的目的在于利用单片机和IIC技术来显示英文字母。
1.3课程设计的主要工作（1）对系统的各个模块的各个功能进行深入分析和研究，在对课题所采用的方案进行可行详细的研究后设计具体功能电路。
（2）熟悉所选芯片的功能并完成具体电路设计。
（3）对系统的最终指标进行测试，针对系统的不足，进行分析并提出一些改正方法。
1.4 设计要求（1）运行IIC总线技术。
（2）循环显示字母。
第二章硬件设计2.1 LCD1602简介2.1.1 LCD1602引脚功能LCD1602引脚如图2.1所示图2.1 LCD1602引脚图引脚图的功能如表2—1所示表２—１引脚功能图2.1.2 LCD1602显示模指令集（1）清屏（2）归位（3）输入方式设置功能：设置光标，画面移动方式。
LCD1602液晶显示屏
在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
LCD1602液晶显示实验
LCD1602液晶显示实验1.实验原理1.1 基本原理1.1.1 1602字符型LCD简介字符型液晶显示模块是一种专门用于显示字母、数字、符号等点阵式LCD，目前常用16*1，16*2，20*2和40*2行等的模块。
1.1.2 1602LCD的基本参数及引脚功能1602LCD分为带背光和不带背光两种，基控制器大部分为HD44780，带背光的比不带背光的厚，是否带背光在应用中并无差别，两者尺寸差别如下图1-2所示：图1-2 1602LCD尺寸图1.1602LCD主要技术参数：显示容量: 16×2个字符芯片工作电压: 4.5~5.5V工作电流: 2.0mA(5.0V)模块最佳工作电压: 5.0V字符尺寸: 2.95×4.35(W×H)mm2.引脚功能说明:1602LCD采用标准的14脚（无背光）或16脚（带背光）接口，各引脚接口说明如表:表1-3引脚接口说明表编符号引脚说明编号符号引脚说明号1 VSS 电源地9 D2 数据2 VDD 电源正极10 D3 数据3 VL 液晶显示偏压11 D4 数据4 RS 数据/命令选择12 D5 数据5 R/W 读/写选择13 D6 数据6 E 使能信号14 D7 数据7 D0 数据15 BLA 背光源正极8 D1 数据16 BLK 背光源负极1.1.3 1602LCD的指令说明及时序1602液晶模块内部的控制器共有11条控制指令，如表1-4所示：表1-4 控制命令表序号指令RS R/W D7 D6 D5 D4 D3 D2 D1 D01 清显示0 0 0 0 0 0 0 0 0 12 光标返回0 0 0 0 0 0 0 0 1 *3 置输入模式0 0 0 0 0 0 0 1 I/D S4 显示开/关控制0 0 0 0 0 0 1 D C B5 光标或字符移位0 0 0 0 0 1 S/C R/L * *6 置功能0 0 0 0 1 DL N F * *7 置字符发生存贮器地址0 0 0 1 字符发生存贮器地址8 置数据存贮器地址0 0 1 显示数据存贮器地址9 读忙标志或地址0 1 BF 计数器地址10 写数到CGRAM或DDRAM）1 0 要写的数据内容11 从CGRAM或DDRAM读数1 1 读出的数据内容1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。
LCD1602液晶显示器设计
专业资料LCD1602液晶显示课程设计第一章绪论1.1课题背景当今时候是一个信息化的时代，信息的重要性不言而喻的，获取手段显得尤其重要。
人们所接受的信息有70%来自于人的视觉，无论用何种方式获取的信息最终需要有某种显示方式来表示。
在当代显示技术中，主流的有LED显示屏和LCD液晶显示，而在这些显示技术中，尤其以液晶显示器LCD（Liquid crystal display）为代表的平板显示器发展最快，应用最广。
LCD是典型的发光器件，它一材料科学为基础，综合利用了精密机械，光电及计算机技术，并正在微机械，微光学，纤维光学等前沿领域研究基础上，向高集成化，智能化方向发展。
液晶显示技术发展迅猛，市场预测表明，液晶显示平均年销售呈增长10%~13%，不久的将来有可能取代CRT，成为电子信息产品的主要显示器件，另外，液晶显示器对空间电磁辐射的干扰不敏感，且在紧凑的仪器空间不需要专门的屏蔽保护，因而课大大简化仪器的结构和制造成本，在各种便携式仪器，仪表将会越来越广泛的应用。
特别是在电池供电的单片机产品中，液晶显示更是必选的显示器件。
1.2课题设计目标本设计是基于AT89C51芯片单片机为主控芯片，结合1602液晶显示模板等外围电路，通过软件程序，来实现液晶显示英文字母。
本次设计的目的在于利用单片机和IIC技术来显示英文字母。
1.3课程设计的主要工作（1）对系统的各个模块的各个功能进行深入分析和研究，在对课题所采用的方案进行可行详细的研究后设计具体功能电路。
（2）熟悉所选芯片的功能并完成具体电路设计。
（3）对系统的最终指标进行测试，针对系统的不足，进行分析并提出一些改正方法。
1.4 设计要求（1）运行IIC总线技术。
（2）循环显示字母。
第二章硬件设计2.1 LCD1602 简介2.1.1 LCD1602 引脚功能LCD1602引脚如图2.1所示图2.1 LCD1602引脚图引脚图的功能如表2—1所示表２—１引脚功能图2.1.2 LCD1602显示模指令集（1）清屏（2）归位（3）输入方式设置功能：设置光标，画面移动方式。
51单片机LCD1602液晶显示的接法
51单片机综合学习之1602字符型液晶显示篇在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表及很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比相同显示面积的传统显示器要轻得多。
功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
实验八 LCD1602液晶显示实验
电子科技大学中山学院学生实验报告学院：机电工程专业：课程名称：单片机原理与接口技术实验3、芯片时序表：4、LCD数据存储器地址LCD内置了DDRAM，用来寄存待显示的字符代码。
其地址与屏幕的对应关系如下：也就意味着想要在LCD1602的第一行第一列显示一个“A”字符，就要向DDRAM的00H地址写入“A”，但是在实际写入时，还必须将00H加上80H，即0X80+0X00。
以此类推，如果想要在LCD1602的第二行的第二列显示字符内容，则实际写入地址应该为0X80+0X41。
5、1602LCD的一般初始化(复位)过程(1) 延时15ms。
(2) 写指令38H(不检测忙信号)。
(3) 延时5ms。
(4) 写指令38H(不检测忙信号)。
(5) 延时5ms。
(6) 写指令38H(不检测忙信号)。
(7) 以后每次写指令、读/写数据操作均需要检测忙信号。
(8) 写指令38H：显示模式设置。
(9) 写指令08H：显示关闭。
(10) 写指令01H：显示清屏。
(11) 写指令06H：显示光标移动设置。
(12) 写指令0CH：显示开及光标设置。
6、LCD1602与单片机直接连接典型示意图如图8.1所示。
图8.1 LCD1602液晶显示。
三、实验内容和步骤1、用Proteus设计一LCD1602液晶显示接口电路。
参考实验指导书上的参考程序，编写程序，实现字符的静态显示。
显示字符为：第一行：“姓名全拼（居中）”，第二行：“专业全拼+学号(后3位)”。
将LCD显示截图以及相应的程序保存在下方。
#include<reg51.h>#define uchar unsigned char#define uint unsigned intuchar code table[]=" xuzhulin ";uchar code table1[]="zidonghua 031";sbit lcden=P2^7;sbit lcdrw=P2^6;sbit lcdrs=P2^5;uchar num;for(num=0;num<12;num++){write_data(table[num]); //写数据，LCD的第一行显示delay(200);}write_com(0x02); //光标返回write_com(0x80+0x40); //设置数据地址指针，LCD第二行显示for(num=0;num<16;num++){write_data(table1[num]);delay(200);}while(1);}}2、在上一题的基础上，增加两个外部中断，实现不同内容的显示。
LCD1602原理及显示程序
在日常生活中，我们对液晶显示器并不陌生。
液晶显示模块已作为很多电子产品的通过器件，如在计算器、万用表、电子表与很多家用电子产品中都可以看到，显示的主要是数字、专用符号和图形。
在单片机的人机交流界面中，一般的输出方式有以下几种：发光管、LED数码管、液晶显示器。
发光管和LED数码管比较常用，软硬件都比较简单，在前面章节已经介绍过，在此不作介绍，本章重点介绍字符型液晶显示器的应用。
在单片机系统中应用晶液显示器作为输出器件有以下几个优点：显示质量高由于液晶显示器每一个点在收到信号后就一直保持那种色彩和亮度，恒定发光，而不像阴极射线管显示器（CRT）那样需要不断刷新新亮点。
因此，液晶显示器画质高且不会闪烁。
数字式接口液晶显示器都是数字式的，和单片机系统的接口更加简单可靠，操作更加方便。
体积小、重量轻液晶显示器通过显示屏上的电极控制液晶分子状态来达到显示的目的，在重量上比一样显示面积的传统显示器要轻得多。
功耗低相对而言，液晶显示器的功耗主要消耗在其内部的电极和驱动IC上，因而耗电量比其它显示器要少得多。
10．8．1 液晶显示简介①液晶显示原理液晶显示的原理是利用液晶的物理特性，通过电压对其显示区域进行控制，有电就有显示，这样即可以显示出图形。
液晶显示器具有厚度薄、适用于大规模集成电路直接驱动、易于实现全彩色显示的特点，目前已经被广泛应用在便携式电脑、数字摄像机、PDA移动通信工具等众多领域。
②液晶显示器的分类液晶显示的分类方法有很多种，通常可按其显示方式分为段式、字符式、点阵式等。
除了黑白显示外，液晶显示器还有多灰度有彩色显示等。
如果根据驱动方式来分，可以分为静态驱动（Static）、单纯矩阵驱动（Simple Matrix）和主动矩阵驱动（Active Matrix）三种。
③液晶显示器各种图形的显示原理:线段的显示点阵图形式液晶由M×N个显示单元组成，假设LCD显示屏有64行，每行有128列，每8列对应1字节的8位，即每行由16字节，共16×8=128个点组成，屏上64×16个显示单元与显示RAM区1024字节相对应，每一字节的内容和显示屏上相应位置的亮暗对应。
LCD1602液晶显示器资料
运行时间（２５０ＫＨｚ）：４０μｓ 功能：设置ＣＧＲＡＭ地址。Ａ５—Ａ０＝０—３ＦＨ
⑧ ＤＤＲＡＭ地址设置
ＲＳ Ｒ／Ｗ ０ ０
ＤＢ７ ＤＢ６ ＤＢ５ ＤＢ４ ＤＢ３ ＤＢ２ ＤＢ１ ＤＢ０ ０ Ａ６ Ａ５ Ａ４ Ａ３ Ａ２ Ａ１ Ａ０
5
２．１６０２ＬＣＤ指令说明
由于ＭＰＵ可以直接访问模块内部的ＩＲ和ＤＲ，作为缓冲区域，ＩＲ和ＤＲ在 模块进行内部操作之前，可以暂存来自ＭＰＵ的控制信息。这样就给用户在Ｍ ＰＵ和外围控制设备的选择上，增加了余地。模块的内部操作有来自ＭＰＵ的 ＲＳ、Ｒ／Ｗ、Ｅ及数据信号ＤＢ０—ＤＢ７决定，这些信号的组合形成了模块的指令
引脚说明
第１引脚：ＶＳＳ接地 第２引脚：ＶＤＤ接＋５Ｖ电源
２
第３引脚：ＶＯ为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高， 对比度过高时会产生“鬼影”，使用时可以通过一个１０ＫΩ的电位器调整对比 度
第４引脚：ＲＳ为寄存器选择，高电平时选择数据寄存器，低电平时选择指令寄存器 第５引脚：Ｒ／Ｗ为读／写信号线，高电平时进行读操作，低电平时进行写操作。当ＲＳ和ＲＷ
显示位置 1
2
34
5 6 7 ........ 40
第１行 ＤＤＲＡＭ地址
第２行
００Ｈ ０１Ｈ ０２Ｈ ０３Ｈ ０４Ｈ ０５Ｈ ０６Ｈ ........ ２７Ｈ ４０Ｈ ４１Ｈ ４２Ｈ ４３Ｈ ４４Ｈ ４５Ｈ ４６Ｈ ........ ６７Ｈ
■ 字符发生器ＲＯＭ
在ＣＧＲＯＭ中，模块已经一８位二进制数的形式，生成了５＊８点阵的字符字模 组字符字模（一个字符对应一组字模）。字符字模是与显示字符点阵对应 的８＊８矩阵位图数据（与点阵行相对应的矩阵的高三位为“０”），同时每 一组字符字模都有一个由其在ＣＧＲＯＭ中存放地址的高８位数据组成的字符 码对应。
基于LCD1602液晶显示系统的设计方案课程设计
题目名称基于89C51的液晶显示系统设计课程名称单片机原理及应在电气测控学科中的应用学生姓名学号系、专业电气工程系电气工程及其自动化专业指导教师邵阳学院课程设计（论文）任务书注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。
指导教师（签字）：学生（签字）：邵阳学院课程设计（论文）评阅表学生姓名刘晨学号1141201014系电气工程系专业班级电气工程及其自动化专业11级电本一班题目名称基于89C51的液晶显示系统设计课程名称单片机原理及应在电气测控学科中的应用二、指导教师评定注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；2、表中的“评分项目”及“权重”根据各系的考核细则和评分标准确定。
目录一、摘要 (6)二、绪论 (7)2.1课题设计目标 (7)2.2课程设计的主要工作 (7)2.3设计要求 (7)三、硬件设计 (8)3.1系统电路图 (8)3.2 LCD1602 简介 (9)四、软件设计 (13)4.1系统框图 (13)4.2参考程序 (15)五、程序调试 (22)六、课程总结 (23)七、致谢 (24)八、参考文献 (25)摘要液晶显示在中国已有二十余年的历史，几乎已经运用与生产生活的各个领域，液晶显示是集单片机技术、微电子技术、信息处理于一体的新型显示方式。
LED液晶显示器具有低压低功耗、显示信息量大、已于彩色化、无电磁辐射、使用寿命长和无污染等优点，是目前显示器中一个理想的选择。
液晶显示技术发展迅猛，市场预测表明，液晶显示平均年销售呈增长10%~13%，不久的将来有可能取代CRT，成为电子信息产品的主要显示器件，液晶显示器对空间电磁辐射的干扰不敏感，且在紧凑的仪器空间不需要专门的屏蔽保护，因而可大大简化仪器的结构和降低制造成本，在各种便携式仪器，仪表将会越来越广泛的应用。
lcd1602原理电路设计
lcd1602原理电路设计LCD1602是一种常见的字符型液晶显示屏，常用于各种电子设备中。
在进行LCD1602原理电路设计时，我们需要考虑到电路的基本工作原理、电路的构成以及相关的连接方法。
本文将对LCD1602原理电路设计进行详细的解释和说明。
一、LCD1602的基本工作原理LCD1602液晶显示屏采用了被动矩阵驱动方式。
其原理是通过液晶分子的扭曲来控制光的透射与反射，从而实现显示功能。
液晶分子的扭曲是通过在液晶层中加入电场来实现的。
LCD1602显示屏由16列、2行字符组成，每个字符由5x8个像素点组成。
二、LCD1602的电路构成LCD1602的电路构成主要包括以下几个部分：1. 控制电路：包括微处理器、控制芯片和逻辑电路。
微处理器负责向LCD1602发送指令和数据，控制芯片负责驱动液晶显示屏的各个部分。
2. 显示电路：包括液晶层、液晶驱动电路和背光电路。
液晶层通过液晶分子的扭曲来实现显示功能，液晶驱动电路负责向液晶层施加电场，背光电路负责提供背光光源。
3. 连接电路：包括数据线和控制线。
数据线用于传输数据，控制线用于传输指令和控制信号。
三、LCD1602的连接方法在进行LCD1602原理电路设计时，需要将LCD1602与其他电路元件进行正确的连接。
以下是LCD1602的常用连接方法：1. 数据线连接：LCD1602通过数据线与微处理器进行连接。
一般来说，LCD1602需要8根数据线来传输数据。
可以使用并行方式连接，也可以使用串行方式连接。
2. 控制线连接：LCD1602通过控制线与微处理器进行连接。
控制线包括使能信号线、读写信号线和RS信号线。
使能信号线用于使能LCD1602的读写操作，读写信号线用于控制数据的读写方向，RS信号线用于区分指令和数据。
3. 背光电路连接：LCD1602的背光电路需要连接一个适当的电源。
一般来说，背光电路需要使用稳压电路进行控制，以保证背光的稳定和亮度的可调。
LCD1602课程设计报告
#define uchar unsigned char #define uint unsigned int #define busy 0x80;
uchar code design[]="Designer: ZhaQi";
/*我想揭示大自然的秘密，用来造福人类。我认为，在我们的短暂一生中，最好的贡献莫过于此了。--爱
迪生*/
uchar code table1[12][16]={"I want to bring ","out the secret ",
"of nature and ","apply them for ",
"the happiness of","man.I don't know",
"of any better ","service to offer",
显示数据寄存器（DDRAM）：DDRAM 存储器显示字符的字符码，其容量的大小 决定模块最多可显示的字符数目。
字符发生器 ROM：在 CGROM 中，模块已经以 8 位二进制数的形式，生成了 5 ×8 的点阵的字符字模组字符字膜。
字符发生器 RAM：在 CGRAM 中，用户可以生成自定义图形字符的字模组，可 以生成 5×8 点阵的字符字膜 8 组，相对应的字符码从 CGROM 的 00H-0FFH 范围内 选择。
ersrw说明100将db0db7的指令代码写入指令寄存器中1001分别将状态表示bf和地址计数器ac内容读到db7和db6db0110将db0db7的数据写入数据寄存器中模块的内部操作自动将数据写入ddram或cgram中1011将数据寄存器内的数据读到db0db7模块的内部操作自动将ddram或cgram中的数据送入数据寄存器中忙标志位bf
LCD1602显示控制器设计(DOC)
EDA技术课程设计题目 LCD1602显示控制器设计系 (部)班级姓名学号指导教师2014 年06 月 30 日至 07 月 06 日共 1 周2014年07月02日课程设计成绩评定表目录目录 (3)1 引言 (4)2 VHDL/ QuartusII简介 (5)3 系统设计 (6)3.1 整体功能 (6)3.2 各模块功能设计 (6)3.2.1 功能 (6)3.2.2 模块引脚 (6)3.2.3 程序 (7)3.2.4 仿真图 (12)4 系统调试及下载......................................................................................... 错误！未定义书签。
5 设计总结 (14)1 引言通过对LCD1602／LCD12864显示模块控制时序和指令集的对比分析，利用Verilog HDL描述语言完成了多功能LCD显示控制模块的IP核设计，所设计的LCD显示控制器具有很好的可移植性，只需通过端口的使能参数配置便可以驱动LCD1602／LCD12864模块实现字符或图形的实时显示，并且该多功能LCD控制器的可行性也在CycloneⅡ系列的EP2C5T144C8 FPGA芯片上得到了很好的验证。
基于FPGA设计 LCD显示控制器，关键在于采用硬件描述语言设计有限状态机(FSM)来控制LCD模块的跳转，文献中就是使用FSM实现了对LCD模块的显示控制，但是它们都是针对一种类型LCD模块的某种显示模式，不具有多模式的显示控制能力。
因此，多功能LCD显示控制器的有限状态机就需要设置更多的条件转换，来实现多种控制模式。
系统上电后，首先完成持续大约0.1 s(根据时钟频率配置)的自动复位，然后才根据模块的端口参数选择不同显示模式所对应的初始化命令，在状态机中设置有初始化命令、起始行地址和屏显示数据3条转换路径来适应LCD屏的工作状态，同时也在关键转换路径上设置有可以配置的延时循环，这样既能方便LCD模块的工作调试，又能使LCD模块一直工作在写屏模式(RW=0)。
LCD1602液晶显示器设计
LCD1602液晶显示器设计概述：1.设计原理2.系统框架设计一个LCD1602液晶显示器，应该考虑到硬件电路和软件程序两个方面。
硬件电路主要包括液晶显示模块、信号控制芯片、电源模块等；软件程序主要包括驱动程序和显示程序两个方面。
3.硬件电路设计信号控制芯片：选择与液晶显示模块兼容的芯片，例如MCU控制芯片。
电源模块：设计合适的电源模块，能够提供稳定的电源供给。
4.软件程序设计驱动程序：设计液晶显示器所需的驱动程序，负责将外部数据转换成适合液晶显示的信号输出。
显示程序：编写显示程序，负责将要显示的内容通过驱动程序输出到液晶显示器上，实现文字、图形等的显示效果。
5.驱动原理液晶驱动原理是通过对液晶进行电压控制来实现显示，需要根据液晶的特性设计适合的驱动方案。
常见的驱动方式有静态驱动和动态驱动两种。
静态驱动方式将所有液晶单元的电压保持在一个特定的状态，优点是控制简单，缺点是对硬件要求较高、视点角度受限；动态驱动方式利用扫描原理，通过改变液晶单元的电压来实现不同显示效果，优点是控制复杂度低、硬件要求较低，缺点是造成显示的抖动现象。
6.显示原理液晶显示器的显示单位为像素，每个像素由多个液晶单元组成。
液晶单元的状态可根据电压变化分为亮态和暗态，通过控制液晶单元的电压，设计显示程序来实现需要显示的文字、图形等。
7.总结设计一个LCD1602液晶显示器需要从硬件电路和软件程序两个方面进行考虑。
硬件电路需要选择合适的液晶显示模块、信号控制芯片和电源模块；软件程序需要设计驱动程序和显示程序，实现文字、图像等的显示效果。
驱动原理和显示原理是设计过程中需要了解和考虑的关键内容。
以上为LCD1602液晶显示器设计的概要，详细内容可根据实际需求进行进一步的研究和设计。
LCD1602液晶显示
实验十一、LCD1602液晶显示一、实验目的1、熟悉Protuse仿真软件的使用；2、熟悉利用Keil软件编译程序的过程；3、了解LCD1602液晶显示器的工作原理及学会翻阅芯片的数据手册；4、掌握LCD1602液晶显示器的驱动流程和编程方法。
二、实验内容LCD1602液晶显示器的驱动流程：1、写操作（写指令（RS=0）和写数据（RS=1））1.1、写指令函数write_cmd(u8 cmd)1.2、写数据函数write_data(u8 dat)2、初始化液晶2.1、归位write_cmd(0x02);2.2、设置输入方式write_cmd(0x06);2.3、控制显示开关write_cmd(0x0c);2.4、功能设置write_cmd(0x38);2.5、清屏write_cmd(0x01);3、写显示的数据3.1、选择显示的行write_cmd(0x80);3.2、写显示的数据write_data(‘I’);Protuse 仿真环境的搭建：1、在Pick Devices中查找所需要的器件AT89C51、LM061L、RESPACK-8;同时搭建晶振电路和复位电路。
2、将其按照(图11.1)进行相连；3、将生成的.hex文件导入AT89C51芯片中进行仿真实验。
三、实验过程Keil软件程序：#include <reg52.h> //此文件中定义了单片机的一些特殊功能寄存器typedef unsigned char u8; //对数据类型进行声明定义typedef unsigned int u16;#define DATA P0sbit rs = P2^1; //寄存器选择变量sbit rw = P1^5; //读写操作选择变量sbit en = P1^6; //工作使能变量void delay(u16 num) //延时函数{u16 x,y;for (x=num; x>0; x--)for(y=110; y>0; y--);}void write_cmd (u8 cmd) //写指令函数{rs = 0; //指令寄存器rw = 0; //写操作DATA = cmd;delay(5);en = 1;delay(5);en = 0;}void write_data (u8 dat) //写数据函数{rs = 1; //数据寄存器rw = 0; //写数据DATA = dat;delay(5);en = 1;delay(5);en = 0;}void lcd_init (void) //液晶初始化函数{write_cmd(0x02); //归位write_cmd(0x06); //输入方式，AC自动加1，画面不动write_cmd(0x0c); //显示开关开，光标开，闪烁关write_cmd(0x38); //功能设置，8位数据接口，两行显示，5*7点阵字符write_cmd(0x01); //清屏}int main (void){ u8 *string="I Love You";u8 n=0;u8 dp=0xc0; //第二行初位信息rw = 0;rs = 0;en = 0;lcd_init();write_cmd(0x80); //第一行初位信息write_data('I');write_data(' ');write_data('L');write_data('O');write_data('V');write_data('E');write_data(' ');write_data('D');write_data('P');write_data('J');write_cmd(dp); //第二行while(*string!='\0'){ write_cmd(dp);dp++;write_data(*string);string++;n++;}while(1);}Protuse 仿真：图11.1 LCD液晶显示实验四、实验现象在AT89C51芯片中下载程序后LCD液晶显示屏上显示”I lOVE DPJ”和”I Love You”两行字符。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LCD1602液晶显示课程设计第一章绪论课题背景当今时候是一个信息化的时代，信息的重要性不言而喻的，获取手段显得尤其重要。
人们所接受的信息有70%来自于人的视觉，无论用何种方式获取的信息最终需要有某种显示方式来表示。
在当代显示技术中，主流的有LED显示屏和LCD液晶显示，而在这些显示技术中，尤其以液晶显示器LCD（Liquid crystal display）为代表的平板显示器发展最快，应用最广。
LCD是典型的发光器件，它一材料科学为基础，综合利用了精密机械，光电及计算机技术，并正在微机械，微光学，纤维光学等前沿领域研究基础上，向高集成化，智能化方向发展。
液晶显示技术发展迅猛，市场预测表明，液晶显示平均年销售呈增长10%~13%，不久的将来有可能取代CRT，成为电子信息产品的主要显示器件，另外，液晶显示器对空间电磁辐射的干扰不敏感，且在紧凑的仪器空间不需要专门的屏蔽保护，因而课大大简化仪器的结构和制造成本，在各种便携式仪器，仪表将会越来越广泛的应用。
特别是在电池供电的单片机产品中，液晶显示更是必选的显示器件。
}课题设计目标本设计是基于AT89C51芯片单片机为主控芯片，结合1602液晶显示模板等外围电路，通过软件程序，来实现液晶显示英文字母。
本次设计的目的在于利用单片机和IIC技术来显示英文字母。
课程设计的主要工作（1）对系统的各个模块的各个功能进行深入分析和研究，在对课题所采用的方案进行可行详细的研究后设计具体功能电路。
、（2）熟悉所选芯片的功能并完成具体电路设计。
（3）对系统的最终指标进行测试，针对系统的不足，进行分析并提出一些改正方法。
设计要求（1）运行IIC总线技术。
（2）循环显示字母。
第二章硬件设计：LCD1602 简介2.1.1 LCD1602 引脚功能LCD1602引脚如图所示图 LCD1602引脚图引脚图的功能如表2—1所示表２—１引脚功能图}2.1.2 LCD1602显示模指令集（1）清屏（2）归位{（3）输入方式设置功能：设置光标，画面移动方式。
其中：I/D=1：数据读写操作后，AC 自加一；I/D=0：数据读写操作后，AC 自减一；S=1：数据读写操作，画面平移；S=0：数据读写操作，画面不动；（4）显示开关控制·功能：设置显示、光标和闪烁开关。
其中：D表示显示开关，D=1为开，D=0为关；C 表示光标开关，C=1为开，C=0 为关；B 表示闪烁开关，B=1 为开，B=0为关。
（5）光标、画面位移功能：光标、画面移动。
）其中：S/C=1画面移动一个字符位；S/C=0光标移动一个字符位；R/L=1:右移；R/L=0左移。
（6）功能设置功能：工作方式设置（初始化指令）。
其中：DL=1，8位数据接口；$DL=0，4 位数据接口；N=1，两行显示；N=0，一行显示；F=1，5*10 点阵显示；F=0,5*7点阵显示。
（7）CGRAM 地址设置功能：设置CGRAM地址，A5～A0=0～3FH。
（8）DDRAM 地址设置、功能：设置DDRAM地址。
其中：N=0，一行显示A6~A0=0~4FH；N=1两行显示，首行A6~A0=0~2FH，次行A6~A0=40~67H。
（9）读BF 及AC 值功能：读忙BF 和地址计数器AC的值。
其中：BF=1：忙，BF=0：准备好。
此时AC 值意义为最近一次地址设置（CGRAM或DDRAM）定义。
（10）写数据【功能：根据最近设置的地址性质，数据写入CGRAM或DDRAM中。
（11）读数据功能：根据最近设置的地址性质，从CGRAM或DDRAM 数据读出。
IIC 总线IIC 总线是PHILIPS公司推出的两线式串行总线。
用于连接微控制器及其外围设备。
IIC 总线产生于在80 年代，最初为音频和视频设备开发，如今主要在服务器管理中使用，其中包括单个组件状态的通信。
例如管理员可对各个组件进行查询，以管理系统的配置或掌握组件的功能状态，如电源和系统风扇。
可随时监控内存、硬盘、网络、系统温度等多个参数，增加了系统的安全性，方便了管理。
}2.2.1 IIC 总线的特点(1) 只要求两条总线线路一条串行数据线SDA一条串行时钟线SCL。
(2) 每个连接到总线的器件都可以通过唯一的地址和一直存在的简单的主机从机关系软件设定地址；主机可以作为主发送器或主机接收器。
(3) 它是一个真正的多主机总线，如果两个或更多主机同时初始化数据传输可以通过冲突检测和仲裁防止数据被破坏。
(4) 串行的 8 位双向数据传输位速率在标准模式下可达100kbit/s快速模式下可达400kbit/s高速模式下可达4Mbit/s。
((5) 片上的滤波器可以滤去总线数据线上的毛刺波保证数据完整。
(6) 连接到相同总线的IC数量只受到总线的最大电容400pF限制。
2.2.2 IIC 协议总线信号时序（1）数据的有效性SDA线上的数据必须在时钟的高电平周期保持稳定数据线的高或低电平状态只有在SCL线的时钟信号是低电平时才能改变。
如图 IIC总线的位传输所示。
图 IIC总线的为传输?（2）起始和停止条件在IIC总线中唯一出现的是被定义为起始(S)和停止(P)条件（见图）的情况。
其中一种情况是在SCL 线是高电平时，SDA 线从高电平向低电平切换，这个情况表示起始条件。
当SCL是高电平时 SDA线由低电平向高电平切换表示停止条件。
起始和停止条件一般由主机产生，总线在起始条件后被认为处于忙的状态。
在停止条件的某段时间后，总线被认为再次处于空闲状态。
如果产生重复起始(Sr)条件而不产生停止条件，总线会一直处于忙的状态，此时的起始条件(S)和重复起始(Sr)条件在功能上是一样的。
因此在本文档的剩余部分，符号(S)将作为一个通用的术语既表示起始条件又表示重复起始条件，除非有特别声明的(Sr)。
如果连接到总线的器件合并了必要的接口硬件，那么用它们检测起始和停止条件十分简便。
但是，没有这种接口的微控制器在每个时钟周期至少要采样SDA线两次来判别有没有发生电平切换。
图起始和停止条件（3）总线空闲状态SDA 和SCL两条信号线都处于高电平，即总线上所有的器件都释放总线，两条信号线各自的上拉电阻把电平拉高。
；（4）数据传输与应答信号ACK发送到SDA 线上的数据必须是8 位的。
每次传输可以发送的数据不受限制。
每个字节后必须在时钟的第9 个脉冲期间释放数据总线（SDA为高），由接收器发送一个ACK(把数据总线的电平拉低)来表示数据成功接收。
如图 IIC 总线响应。
图总线响应首先传输的是数据的最高位（MSB）。
如果从机要完成一些其他功能后（例如一个内部中断服务程序）才能接收或发送下一个完整的数据字节，可以使时钟SCL 保持低电平迫使主机进入等待状态。
当从机准备好接收下一个数据字节并释放时钟线SCL后，数据传输继续。
如图 IIC总线数据传输所示。
图总线数据传输2.2.3 IIC 总线器件寻址方式、IIC 总线上的器件是共用总线的，因此，主器件在进行数据传输前要选择通信的从器件，即进行总线寻址。
总线上的所有器件都有唯一的地址，由器件地址和引脚地址两部分构成，共7位。
引脚地址由IIC总线外围器件的地址引脚（A2、A1、A0）决定的。
数据的传输遵循如图完整的数据传送所示，在起始条件之后，发送一个7 位的从机地址，紧接着第8 位是数据方向（R/ W），0-表示发送数据（写），1-表示接收数据（读）。
数据传输一般由主机产生的停止位（P）终止。
但是如果主机仍希望在总线上通讯，它可以产生重复起始条件（Sr），和寻址另一个从机，而不是首先产生一个停止条件。
在这种传输中，可能有不同的读/写格式结合。
如图 IIC 总线完整的数据传输。
图 IIC总线的数据传输系统电路图系统的电路图如所示：图系统电路图,运行状况如图：图运行状态。
第三章软件设计[系统框图本课题的程序设计是在C语言的基础之上的，可分为两大模块，分别是：（1）IIC 协议；（2）LCD显示。
程序总体框图如图所示：图总程序框图·LCD 显示程序框图如图所示：·图显示程序框图程序清单（一）#include<>#include<>#define uint unsigned int#define uchar unsigned charuchar code display_1[]={"good morning"};《uchar code display_2[]={"miss you"};sbit lcden=P3^4;sbit lcdrs=P3^5;//sbit lcdrw=P3^6;uchar num;uint i=0;void delayms(uint z){…uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void write_com(uchar com) {lcdrs=0;lcden=0;(P0=com;delayms(5);lcden=0;lcden=1;delayms(5);lcden=0;}void write_data(uchar date) :{lcdrs=1;P0=date;delayms(5);lcden=0;lcden=1;delayms(5);lcden=0;，}void init(){lcden=0;write_com(0x38);write_com(0x0f);write_com(0x06);write_com(0x01);`}void main(){init();//lcdrw=0;write_com(0x80+0x1a);while(display_1[i]!='\0'){:write_data(display_1[i]);i++;delayms(5);}write_com(0x80+0x5f);for(num=0;num<10;num++){write_data(display_2[num]); }delayms(5);}for(num=0;num<16;num++){write_com(0x18);delayms(100);}while(1);|}（二）/********************************************************** ******************* File:* 功能：向LCD输出HelloWorld*********************************************************** *****************/#include ""】#define rs (1<<8)#define rw (1<<9)#define en (1<<10)#define busy (1<<7)uint8 txt[]={"HelloWorld"};/********************************************************** ******************* 名称：ChkBusy()<* 功能：检查总线是否忙*********************************************************** *****************/void ChkBusy(){IODIR=0x700;while(1){IOCLR=rs;{IOSET=rw;IOSET=en;if(!(IOPIN & busy))break;IOCLR=en;}IODIR=0x7ff;}/********************************************************** ******************`* 名称：WrOp()* 功能：写函数*********************************************************** *****************/void WrOp(uint8 dat){ChkBusy();IOCLR=rs; //全部清零IOCLR=rw;【IOCLR=0xff; //先清零IOSET=dat; //再送数IOSET=en;IOCLR=en;/********************************************************** ******************* 名称：WrDat()* 功能：写数据函数{*********************************************************** *****************/void WrDat(uint8 dat){ChkBusy();IOSET=rs;IOCLR=rw;IOCLR=0xff; //先清零IOSET=dat; //再送数：IOSET=en;IOCLR=en;}/********************************************************** ******************* 名称：lcd_init()* 功能：lcd初始化函数*********************************************************** *****************/void lcd_init(void)}{WrOp(0x38);WrOp(0x06); //光标加1WrOp(0x0c); //开显示/********************************************************** ******************* 名称：DisText()* 功能：显示文本函数？*********************************************************** *****************/void DisText(uint8 addr,uint8 *p){WrOp(addr);while(*p !='\0')WrDat(*(p++));}/********************************************************** ******************~* 名称：main()* 功能：显示文本*********************************************************** *****************/int main(void){lcd_init();IODIR=0x7ff; //设置为输出·IOCLR=0x7ff;DisText(0x86,txt);while(1);/**--------------文件信息--------------------------------------------------------------------------------**文件名:**描述: lpc210x（飞利浦的ARM）目标板特殊的代码，包括异常处理程序和目标板初始化程序,** 每个工程应当具有这个文件的拷贝，用户根据程序的需要修改本文件。
