公路桥梁工程桥面系施工方案

合集下载

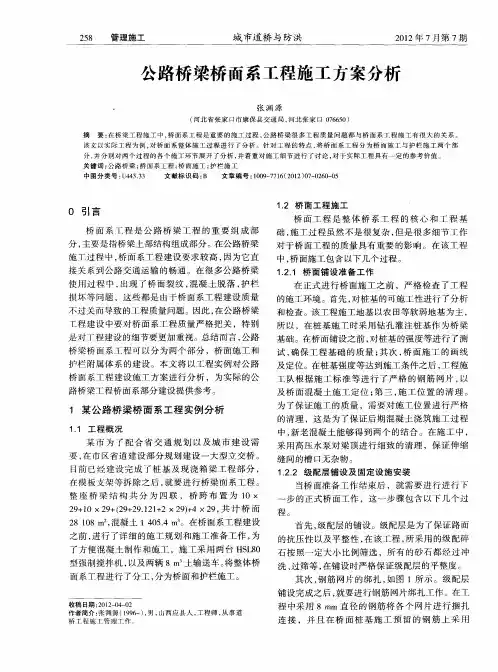

公路桥梁桥面系工程施工方案分析

公路桥梁桥面系工程施工方案分析

和检查。该工程施工地基 以农 田等软弱地基为主 , 所 以 ,在 桩 基 施 工 时 采用 钻 孔 灌 注 桩 基 作 为桥 梁
基 础 。在 桥 面铺 设 之 前 , 桩基 的强 度等 进 行 了测 对 试 , 保 工 程 基 础 的质 量 ; 次 , 面施 工 的 画 线 确 其 桥 及 定 位 。在 桩基 强 度 等达 到施 工条 件 之 后 , 程 施 工 工 队根据施 工标准等进行 了严格 的钢筋 网片 , 以 及 桥 面 混 凝 土 施 工 定 位 ; 三 , 工 位 置 的清 理 。 第 施 格
1 某 公 路 桥 梁 桥 面 系 工 程 实 例 分 析
11 工程 概 况 .
的清 理 ,这 是 为 了保 证 后 期 混凝 土 浇 筑施 工 过 程 某 市 为 了 配 合 省 交 通 规 划 以 及 城 市 建 设 需 要, 在市 区省 道 建 设 部分 规 划建 设 一 大 型 立 交 桥 。 目前 已 经 建设 完 成 了桩 基 及 现 浇 箱 梁 工 程 部 分 ,
桥 面 工 程 是 整 体 桥 系 工 程 的 核 心 和 工 程 基
础 , 工过 程 虽 然 不 是 很 复 杂 , 是 很 多细 节 工 作 施 但 对 于 桥 面 工程 的质 量 具 有 重 要 的影 响 。在 该 工 程 中 , 面 施工 包 含 以下 几 个 过程 。 桥 12 1 桥 面 铺 设 准备 工 作 ..
当 桥 面 准备 工 作 结 束 后 ,就 需 要 进 行 进 行 下

整 座 桥 梁 结 构 共 分 为 四 联 ,桥 跨 布 置 为 1 0× 2 + 0×2 +2+ 9112×2 )4×2 , 计 桥 面 91 9 f9 2 .2+ 9+ 9共 2 0 z混凝 土 1454m 。在 桥 面系 工 程建 设 818m , 0.

公路桥梁桥面系附属工程施工方案及技术措施

公路桥梁桥面系附属工程施工方案及技术措施

公路桥梁桥面系附属工程施工方案及技术措施1.施工方案:1.1桥面覆盖层采用沥青混合料:先将现有桥梁桥面铺设一层沥青混凝土底层,再覆盖一层沥青面层。

1.2桥面支承层采用混凝土:先进行模板搭设,然后浇筑混凝土,在混凝土刚刚硬化后进行养护。

1.3桥面连接层采用聚合物改性沥青:在桥面底层和面层之间施工聚合物改性沥青层,以增加桥面的抗裂性和耐久性。

1.4排水系统施工:首先进行桥面路面的坡度设计,然后安装径向排水孔和横向排水孔,并连接排水管道。

1.5电缆井施工:根据设计要求,在桥面上开挖电缆井,并进行电缆敷设和电缆保护。

1.6伸缩缝施工:根据桥梁设计要求,在桥面铺设伸缩缝条,并进行固定和封闭处理。

1.7栏杆施工:按照设计要求,在桥面两侧安装栏杆,并进行固定和防腐处理。

1.8标线施工:在桥面路面进行标线施工,包括车道线、禁止线和指示箭头等。

1.9草坪施工:在桥梁两侧施工草坪,首先进行地面平整和改良,然后铺设草皮,并进行养护管理。

2.技术措施:2.1施工前要进行充分的技术交底和安全交底,确保施工人员了解施工方案和注意事项。

2.2按照桥梁设计全面检查施工方案,是否满足承重要求和设计要求。

2.3桥面施工过程中,要保持施工面的洁净,及时清除杂物和积水。

2.4施工期间要定期检查施工质量,确保桥面的平整度和垂直度满足设计要求。

2.5桥面的水泥浆涂覆要均匀,避免出现坑洼和凸起现象。

2.6桥面连接层的聚合物改性沥青要选择优质材料,确保粘结性和耐久性。

2.7排水系统的设计要合理,确保排水通畅,避免积水对桥梁结构的损害。

2.8电缆井要按照设计要求施工,保证电缆的安全和可靠。

2.9伸缩缝的安装要精确,确保桥面的伸缩变形能够自由进行。

2.10栏杆要选择耐腐蚀、耐候性好的材料,确保使用寿命和外观美观。

2.11标线的施工要按照规范进行,确保标线的精确度和耐久性。

2.12草坪的施工要注意土壤的改良和养护管理,确保草坪的生长和覆盖效果。

通过以上施工方案和技术措施,可以确保公路桥梁桥面系和附属工程的质量和使用效果。

桥面系及施工方案

桥面系及施工方案

北沿江高速公路滁州至马鞍山段第五标段(K56+600~K71+850)桥面系施工方案安徽省路桥工程集团有限责任公司北沿江高速公路滁州至马鞍山段第五标段项目经理部二零一四年三月目录一、编制依据 (3)二、工程概况 (3)三、施工进度计划 (3)四、资源配置 (3)五、质量保证措施 (13)六、质量评定标准 (14)七、质量保证措施 (15)八、文明施工 (16)九、安全保证措施 (17)桥面系及桥面附属工程施工方案一、编制依据1.1《公路桥梁技术状况评定标准》JTG/T H21-20111.2《公路工程水泥及水泥混凝土试验规程》JTGE30-20051.3《安徽高速公路工地标准化建设指南》DB34/T 1663-20121.4《安徽省公路水运重点工程项目建设质量管理指南》1.5《安徽省公路水运重点工程项目安全生产管理指南》1.6北沿江高速公路安徽省滁州至马鞍山段第五标段施工合同、招标文件。

1.7安徽省交通规划设计研究院《两阶段施工设计图》及其它设计资料。

1.8我单位拥有的科技工法成果和现有的管理水平、劳力设备、技术能力,以及长期从事高速公路建设所积累的丰富的施工经验。

二、工程概况本标段共有现浇预应力钢筋混凝土箱梁主线桥2座、现浇预应力钢筋混凝土箱梁匝道桥5座、简支预应力钢筋混凝土T梁中桥8座,简支预应力钢筋混凝土T梁中大桥1座,简支预应力钢筋混凝土T梁匝道桥1座,现浇预应力钢筋混凝土天桥3座。

明箱涵3道,明盖板涵8道。

三、施工进度计划根据招标文件对工程质量和业主对工期的要求,严格按图纸和规范标准进行施工,密切结合工程特点和现场情况,在保证施工安全和工程质量的前提下,实施平行交叉流水作业,占满时间、占满空间,合理、科学的组织施工。

确保通车目标的实现。

四、资源配置1、人员部署选择专业施工队,配备充足的钢筋工、焊工、模板工等工种。

对操作工人进行技术、安全交底培训。

2、机械设备配置计划以上为施工人员及机械的计划,实际施工时根据现场具体情况和进度安排适当进行调整。

公路桥梁桥面系伸缩缝施工总体方案及方法

公路桥梁桥面系伸缩缝施工总体方案及方法

公路桥梁桥面系伸缩缝施工总体方案及方法1、切缝开槽(1)在已完成的路面上,对应原预留的位置处,画出开槽的边缘标线;(2)用混凝土切割机沿标线匀速切开沥青表面层。

要求切缝边缘整齐、顺直,与原预留槽边缘对齐。

切缝过程中,要防止污染沥青面层;(3)切缝前用胶带铺粘外侧缝边并以塑料布覆盖,不污染沥青混凝土路面,避免边角在施工中损坏;(4)采用风镐破碎槽内的沥青混凝土面料和沙砾,并清除干净;(5)对槽内混凝土表面凿毛处理,然后用水清洗干净;(6)整理预埋钢筋;(7)经监理检查合格方可进行下道工序2、运输与存放(1)伸缩缝(未安装密封橡胶带的)在工厂装配、整体直接运到安装现场,出厂应有有效的产品合格证明文件。

为不使伸缩缝在运输和操作中发生变形,中途应尽量减少搬运次数。

装卸、入槽等均应按标明的吊点挂钩操作,临时存放时也要支垫平整并加防雨保护。

(2)施工单位和现场监理对到场伸缩缝进行检察、验收。

(3)在已清理完毕的槽上横向每3~5米距离搭放一根长3米左右、断面尺寸10x10厘米的方木,将伸缩缝吊放其上,对应检查槽内预埋钢筋位置是否合适,必要时进行调整。

3、就位与调整(1)使用自制小门架(沿槽长每4~5米放一个)上安挂的倒链,将伸缩缝吊起,撤去方木,缓缓放入槽内的设计位置。

(2)采用泡沫塑料隔离板安放在缝口内。

(3)用小线检查伸缩缝的中线位置(要与桥梁端间隙中心线对应)。

(4)用3米直尺检查纵向直顺度,即沿缝长方向每一米不小于两个检查点,精确检查伸缩缝顶面与两侧路面是否平顺。

同时用3米尺检查伸缩缝本身的平整及直顺情况。

(5)纵、横方向的直顺度符合要求后,用木楔将伸缩缝整体支垫固定,经监理检查合格后方可进行下道工序。

4、钢筋焊接与伸缩缝安装(1)伸缩缝在工厂组装锁定的缝口宽度,是按现场安装时的气温事先确定的,焊接要求温度控制在15±5℃范围内,如果作业的温度超出要求范围,此时将需要拆去锁定夹具,按作业时的温度调整缝口宽度,并重新锁定,以保证伸缩缝的整体安装质量。

桥梁工程桥面铺装及桥面系施工方案

桥梁工程桥面铺装及桥面系施工方案

桥梁工程桥面铺装及桥面系施工方案桥梁工程中的桥面铺装及桥面系施工方案是非常重要的,它关系到整个桥梁的使用寿命和安全性。

下面将介绍一种常见的桥面铺装及桥面系施工方案。

1.方案设计桥面铺装方案的设计应充分考虑以下几个方面:(1)交通流量:确定桥面铺装的承载能力和耐久性,以保证桥梁的正常通行;(2)环境:根据当地气候条件、道路状况等情况,选择合适的铺装材料,并考虑防火、防滑等特殊要求;(3)成本:确定合理的施工材料和工艺,以控制施工成本;(4)施工期限:合理规划施工方案,确保施工进度。

2.桥面系施工准备(1)清理桥面:清除桥面上的多余物质,如灰尘、水沟、遗弃的材料等,以确保施工面干净;(2)修补损坏的桥面:对已损坏或老化的桥面进行修补,以减少桥面的不平整程度。

3.桥面铺装材料选择桥面铺装材料的选择应根据桥梁的使用条件、环境要求以及施工成本等因素来确定。

常见的桥面铺装材料包括沥青铺装、混凝土铺装和石英砂等。

(1)沥青铺装:沥青铺装具有良好的防水性和抗冻性能,适用于湿润或寒冷地区。

可选择常规沥青、改性沥青或高性能沥青。

(2)混凝土铺装:混凝土铺装具有较强的承载能力和耐久性,适用于交通流量较大的桥梁。

通常使用微波烧结或自密实混凝土,以提高铺装的耐久性和防滑性。

(3)石英砂:石英砂是一种常见的桥面饰面材料,具有较好的防滑性能和耐磨性能,适用于道路交通流量较大的桥梁。

4.桥面系施工步骤(1)底层处理:根据桥梁的使用条件和粘结材料的要求,首先对桥面进行底层处理。

通常包括加强基层抗渗性能、填补孔洞、混凝土修补或混凝土防水处理等。

(2)面层施工:根据选择的铺装材料和工艺要求,对桥面进行面层施工。

常见的施工工艺包括涂覆、铺铸、喷射等。

施工时需注意平整度和防滑性。

5.施工质量控制施工过程中要严格按照设计规范和施工要求进行操作,确保施工质量符合标准。

应注意消除空鼓、裂缝、破损等质量问题,保证施工面平整、防滑性好,并做好施工记录。

桥面系施工方案(DOC)

桥面系施工方案(DOC)

桥面系施工方案(DOC)
一、工程概述
桥面系施工是桥梁工程中至关重要的一环,涉及桥梁使用功能和结构安全。

本篇文档旨在总结桥面系施工的关键步骤和注意事项,确保施工质量和顺利完成。

二、施工准备
1. 设计方案确认
在施工前,需要确保施工方案与设计图纸一致,进行细致核对,避免后期出现施工偏差问题。

2. 材料和设备准备
准备桥面系所需的材料和设备,包括沥青、水泥、钢筋、沙石等,确保质量可靠,数量充足。

3. 施工人员培训
对施工人员进行相关技术和安全培训,确保施工过程中各项操作规范、安全有序。

三、施工步骤
1. 地面准备
清理桥面系施工区域,保证地面平整、干净,为后续施工做好准备。

2. 预处理工作
根据设计要求,进行桥面系的初步处理,包括清洗、基础修补等工作。

3. 材料搅拌及浇筑
根据配方要求,搅拌沥青、水泥等材料,并进行浇筑,确保材料均匀、质量稳定。

4. 抹平整理
使用专业工具对桥面系进行抹平整理,确保桥面表面平整、无明显凹凸。

5. 检查验收
完成桥面系施工后,进行全面检查验收,确保施工符合设计要求和相关标准。

四、施工注意事项
1.施工过程中需注意安全第一,严格遵守操作规程,做好现场安全防护
工作。

2.施工过程中需密切与设计方沟通,确保施工与设计意图一致。

3.施工过程中严格控制施工质量,确保桥面系平整、牢固。

五、施工结束
完成桥面系施工后,对施工区域进行清理整理,保持施工现场清洁整齐。

以上是桥面系施工方案的详细内容,希望对施工人员提供帮助,确保桥梁工程施工质量和安全。

桥面系及桥面附属工程施工方案

桥面系及桥面附属工程施工方案

桥面系及桥面附属工程施工方案一、项目背景及目标本项目是桥梁工程的重要组成部分,包括桥面施工和桥面附属工程。

桥面施工主要是指桥梁上部结构的施工工作,包括桥面板铺设、防水层施工、防腐层施工等;桥面附属工程主要是指桥梁上部结构之外的一些工程,如栏杆、护栏、人行道等。

本施工方案的目标是保证施工质量,提高工程进展速度,确保工期顺利完成。

二、施工准备工作1.购买所需材料和设备,并进行仔细检查,确保符合质量标准。

2.编制施工组织设计方案,明确施工组织结构和施工流程。

3.在施工现场设置施工标志和安全警示标志,确保施工安全。

4.组织施工人员进行技术交底和安全培训,提高施工工人的技术水平和安全意识。

三、桥面施工1.桥面板铺设:根据设计要求,先进行基础处理和防腐层施工,然后将桥面板按照预定位置进行铺设,注意板缝的对齐和平整度的要求。

2.防水层施工:在桥面板上覆盖防水层材料,确保防水层的完整性和密封性。

3.防腐层施工:对桥面板进行防腐处理,增加其使用寿命。

4.桥缝处理:对桥面板之间的缝隙进行处理,确保缝隙的稳定和密封性。

四、桥面附属工程施工1.栏杆和护栏施工:根据设计要求进行栏杆和护栏的铺设,确保其稳固性和安全性。

2.人行道施工:根据设计要求进行人行道的施工,包括人行道的平整和防滑处理。

3.照明施工:安装路灯和照明设备,确保夜间通行的安全性和便利性。

4.排水施工:设置排水设备,确保桥面的排水畅通。

五、施工质量和安全控制1.施工质量控制:严格按照设计要求和规范进行施工,确保桥面和附属工程的质量合格。

2.施工安全控制:设置安全警示标志,加强施工现场的安全管理,采取安全防护措施,确保施工人员的人身安全。

六、施工进度和成本控制1.制定详细的施工计划,合理安排施工工序和工期。

2.加强施工组织和协调,确保施工进展顺利。

3.组织专业人员进行施工现场监督和质量检查,及时解决施工过程中的问题。

4.控制材料和设备的使用量,合理利用资源,降低成本。

桥面系施工方案3

桥面系施工方案3

桥面系施工方案3
一、前言
桥梁是现代交通建设中不可或缺的基础设施之一,而桥面作为桥梁的重要部分之一,其施工方案显得尤为重要。

本文将介绍桥面系施工方案3,旨在为桥梁工程提供可行性的建设方案。

二、施工准备
在进行桥面系施工前,首先需要进行施工前的准备工作。

具体包括对施工现场的勘察、施工图纸的审核、人员和设备的准备等。

三、施工工艺
桥面系的施工工艺主要包括以下几个方面的内容: 1. 基础处理:在桥梁基础施工完毕后,进行基础处理,确保桥面系施工的稳定性; 2. 桥面铺设:选择合适的桥面材料进行铺设,保证桥面的平整、坚固; 3. 防水处理:施工完成后进行防水处理,防止桥面受到雨水侵蚀; 4. 防滑处理:为确保行车安全,需对桥面进行防滑处理。

四、质量控制
在桥面系施工过程中,质量控制至关重要。

需要严格按照相关规范进行验收和检测,确保施工质量符合标准。

五、安全措施
为确保施工过程中的安全,需要采取一系列安全措施,包括对施工现场的安全防护、人员的安全培训等。

六、总结
桥面系施工方案3是桥梁建设中的重要组成部分,通过合理的施工工艺和严格的质量控制,可以确保桥面系的稳定性和耐久性。

同时,安全措施的落实也是施工过程中不可或缺的一环。

希望本文对相关工程建设者提供一定的参考和帮助。

桥梁桥面系工程施工设计方案

桥梁桥面系工程施工设计方案

桥梁桥面系工程施工设计方案一、项目概况本工程是新建桥梁的桥面系工程施工设计方案,所在地市县。

本项目所建桥梁主要用于公路交通,为保证桥梁的性能和安全,必须进行桥面系的合理设计。

本施工设计方案主要包括施工组织设计、施工工艺选取、施工安全措施等内容。

二、施工组织设计1.施工组织结构设计本工程的施工组织结构设计由总包方负责,负责整个施工过程的组织、协调和管理。

施工班组根据实际情况进行合理划分,确保施工进展顺利,保证施工质量和工期。

同时,需要对施工人员进行安全教育和培训,建立健全的安全管理制度。

2.施工进度计划根据项目合同要求和实际施工条件,编制详细的施工进度计划。

包括每个施工阶段的工期安排、工作量分配、设备使用等,以确保项目按计划进行。

三、施工工艺选取1.桥梁支撑结构施工工艺根据桥梁的结构和材料特性,采用了钢筋混凝土梁的支撑结构,主要施工工艺包括预制梁安装、梁座和梁墩施工等。

2.桥面铺装施工工艺桥面铺装采用了沥青混凝土铺装工艺。

施工过程中,需要进行地基处理、沥青混凝土铺装、路面平整度检测等工作。

四、施工安全措施1.施工现场的安全组织施工现场设置安全警示标志,确保工地内人员的安全。

施工过程中,要加强对施工人员的安全教育和培训,严格遵守安全操作规程。

2.施工过程的安全控制对于高度危险的工作环节,要进行详细的工艺控制和安全风险评估。

同时,要合理安排施工工序,确保施工过程中不发生事故。

3.设备的安全使用使用吊装设备时,必须符合相关安全标准,做好设备维护和保养工作。

在使用过程中,要设置安全警示标志,加强对设备操作人员的培训和监督。

五、施工质量控制1.材料质量控制施工过程中使用的材料必须符合相关国家标准,验收合格后方可使用。

对材料进行认真检测和记录,确保施工质量。

2.施工工艺控制施工过程中,要按照设计要求和施工工艺规范进行施工,严格控制施工工序,确保施工质量。

3.施工现场巡检和质量检测每个施工阶段都需进行现场巡检和质量检测,及时发现和纠正质量问题,确保施工质量。

桥面系施工组织设计

桥面系施工组织设计

桥面系施工组织设计一、项目背景本项目为一坐位于某城市的桥梁工程,桥梁全长1000米,宽度20米,采用钢筋混凝土桥面系。

本文将就桥面系施工组织设计进行详细阐述。

二、施工任务1. 桥面系施工的主要任务是安装钢筋、浇筑混凝土、养护等。

2. 桥面系施工的时间计划为60天,包括准备工作、施工阶段和收尾工作。

三、施工组织设计1. 施工人员组织(1) 项目经理:负责整个项目的管理和协调工作。

(2) 技术负责人:负责施工技术指导和质量控制。

(3) 施工队伍:包括钢筋工、混凝土工、测量工等。

2. 施工设备组织(1) 塔吊:用于起吊和安装钢筋等重型材料。

(2) 混凝土搅拌机:用于搅拌混凝土。

(3) 铺设机:用于桥面系的铺设。

3. 施工流程(1) 准备工作a. 确定施工计划和时间表。

b. 准备施工所需的材料和设备。

c. 进行现场勘测和标定。

(2) 施工阶段a. 钢筋安装:根据设计要求,进行钢筋的切割、弯曲和焊接,然后安装在桥面系的预留孔洞中。

b. 混凝土浇筑:按照设计要求,进行混凝土的配比、搅拌和浇筑,确保桥面系的强度和平整度。

c. 养护:对刚浇筑的混凝土进行养护,保持适宜的湿度和温度,以确保混凝土的强度和耐久性。

(3) 收尾工作a. 清理现场:清理施工现场的杂物和残留物,保持施工环境的整洁。

b. 检查验收:对桥面系进行质量检查和验收,确保施工质量符合设计要求。

c. 档案整理:整理施工过程中的相关档案和资料,做好归档工作。

四、施工安全措施1. 施工现场应设立明显的安全警示标志,确保施工人员和过往车辆的安全。

2. 施工人员应佩戴安全帽、安全鞋等个人防护装备,严禁穿拖鞋或者高跟鞋进入施工现场。

3. 施工设备应经过检修和维护,确保其正常运行和安全性能。

4. 施工人员应定期进行安全培训,提高安全意识和应急处置能力。

5. 施工现场应设置消防器材和急救设备,以应对突发情况。

五、施工质量控制1. 施工过程中,应按照设计要求进行施工,确保桥面系的强度、平整度和防水性能。

桥面系施工方案

桥面系施工方案

桥面系施工方案目录1.工程概况 (2)2.施工方案 (4)2.1、防撞护栏 (4)2.2桥面铺装 (6)2.3沥青路面摊铺 (10)2.4伸缩缝安装 (14)3.安全措施 (15)1.工程概况本工程桥面系工作主要包括:桥面铺装、沥青混凝土面层、伸缩缝、防撞护栏、照明管线及泄水装置的预埋等内容。

施工顺序按:防撞护栏(照明管线及泄水装置)→桥面铺装层→沥青混凝土面层→伸缩缝安装顺序进行。

桥面铺装:桥面铺装层为6cm厚C40混凝土。

D6冷轧双向钢筋焊接网,网眼尺寸10×10cm。

混凝土采用商品混凝土集中供应。

沥青混凝土面层:面层为10cm沥青混凝土,其中上面层4cm为细粒式沥青混凝土(sup-13),下面层6cm为中粒式沥青混凝土(sup-19)。

沥青混凝土面层与防水混凝土之间,设置热喷SBS改性沥青防水层。

沥青混凝土采用商品沥青混凝土集中供应,摊铺机摊铺成型。

伸缩缝:全桥伸缩缝全部选用D120(D160)浅埋式型钢伸缩缝,N36--N67区段伸缩缝长度共374延长米。

聘请专业队伍安装成型。

防撞护栏:护栏为116cm高C30混凝土,全桥护栏模型全部采用定型钢模。

其中外侧护栏带滴水檐(146cm高)。

照明管线及泄水装置的预埋:按照设计图纸要求,对预埋构件的平面位置和高程进行准确控制。

2.施工方案2.1、防撞护栏一、质量控制要点线条顺畅、混凝土本身外观质量以及各类管线预埋,是防撞护栏施工的关键控制点。

针对这一特点,项目部加强对护栏混凝土施工的质量控制,通过对混凝土的坍落度、水灰比,脱模剂的使用、模型的检查及混凝土捣固等的控制,以克服防撞护栏线条不优美、观感差这一质量通病。

二、施工方法及要点防撞护栏的施工顺序为:钢筋的绑扎→砂浆标埂的制作→钢模型安装及加固(预埋件的埋设)→混凝土的浇筑→拆模后养生。

1)、钢筋的绑扎在绑扎护栏钢筋前,先矫正箱梁浇筑时的预埋钢筋,确保混凝土的保护层厚度。

纵向钢筋通长钢筋在断缝及伸缩缝处断开。

桥面系施工方案

桥面系施工方案

桥面系施工方案一、工程概况本桥面系施工方案针对的是XX桥梁项目,该桥梁总长XX米,宽度XX米,采用预应力混凝土连续梁结构。

桥面系主要包括桥面铺装、排水系统、栏杆、照明及交通标志标线等附属设施的施工。

二、施工准备1. 技术准备:熟悉设计图纸及相关技术规范,制定详细的施工流程和质量控制标准。

2. 材料准备:根据设计方案选择合适的铺装材料、排水材料、栏杆等,并确保材料质量符合要求。

3. 设备准备:准备必要的施工机械和工具,如铺装机、搅拌机、切割机等,并进行试运行确保设备性能良好。

4. 现场准备:清理施工现场,设置临时交通标志,确保施工期间的交通安全。

三、桥面铺装施工1. 铺装前处理:对桥面板进行清洁,确保无油污、水泥浆等杂物。

2. 铺设防水层:按照设计要求铺设防水材料,保证防水层的连续性和密实性。

3. 铺设铺装层:根据设计厚度和类型进行铺装,控制好铺装材料的配合比和铺设温度。

4. 养护:铺装完成后进行适当养护,确保铺装层强度达标。

四、排水系统施工1. 排水管道安装:按照设计位置和坡度安装排水管道,确保管道畅通无阻。

2. 集水井施工:在桥梁两侧设置集水井,以便收集桥面积水。

3. 排水试验:完成排水系统后进行通水试验,检查排水效果是否符合设计要求。

五、栏杆施工1. 制作与安装:按照设计图纸制作栏杆,并在现场进行安装,确保栏杆的垂直度和牢固性。

2. 涂装处理:对栏杆表面进行打磨、清洁后涂装防腐漆,提高栏杆的耐候性和美观性。

六、照明及交通标志标线施工1. 照明设施安装:根据照明设计方案布置灯具,确保照明均匀、无死角。

2. 交通标志标线绘制:按照交通管理规定绘制标志标线,确保清晰可见,夜间反光效果好。

七、质量控制与安全管理1. 质量控制:各施工环节均需严格按照质量标准执行,定期进行自检和专检。

2. 安全管理:加强现场安全管理,设置明显的安全警示标志,施工人员必须佩戴安全防护用品。

八、环境保护施工过程中应采取措施减少噪音、粉尘污染,做好施工现场的环境保护工作。

公路桥梁工程桥面系及附属工程施工方案及方法

公路桥梁工程桥面系及附属工程施工方案及方法

公路桥梁工程桥面系及附属工程施工方案及方法一、工程概述公路桥梁工程桥面系及附属工程是指公路桥梁的上部结构及其附属设施的施工工程,包括桥面系的铺装和防水层、桥面排水设施、桥梁伸缩缝、护栏、标线等。

在桥面系及附属工程的施工过程中,需要注意工期控制、质量控制、施工安全等方面的问题。

二、施工方案1.桥面系统施工顺序(1)下部结构完成后,根据设计图纸和技术要求进行桥梁支承墩台的处理。

(2)进行桥面系铺装施工,包括铺装材料的选用、铺装工艺的确定等。

(3)进行桥面防水层的施工,根据设计要求选择合适的防水材料和施工方法。

(4)桥面排水系统的施工,包括雨水口、排水管道等设施。

(5)桥梁伸缩缝的施工,根据设计要求选择合适的伸缩缝型式和施工方法。

(6)桥梁护栏的施工,根据设计要求选择合适的护栏型式和施工方法。

(7)进行道路标线的施工,根据设计要求选择合适的标线材料和施工方法。

(8)进行竣工验收和清理整理工作。

2.改善施工条件根据现场实际情况,采取合理的施工措施,改善施工条件。

如整理桥梁现场,保持清洁,方便施工人员安全作业;采用防尘措施,防止施工扬尘污染环境;设置良好的照明设备,保证夜间施工的正常进行。

三、施工方法1.桥面系铺装施工方法(1)将预先加工好的铺装材料按照设计要求进行安排,确保其平整度和密实度。

(2)使用适当的工具和机械设备进行材料的摊铺,确保材料的厚度和均匀性。

(3)进行材料的压实,采用辊压机等设备进行材料的压实,确保其密实度和稳定性。

2.桥面防水层施工方法(1)将预先加工好的防水材料按照设计要求进行安排,确保其平整度和质量。

(2)使用适当的工具和机械设备将防水材料铺设在桥面上,确保其粘结牢固。

(3)进行防水层的检查和验收,确保其质量和防水效果。

3.桥面排水系统施工方法(1)根据设计要求设置雨水口和排水管道,确保其位置和数量的合理性。

(2)进行雨水口和排水管道的安装,确保其质量和排水效果。

4.桥梁伸缩缝施工方法(1)根据设计要求选择合适的伸缩缝型式。

桥面系及其附属工程施工方案

桥面系及其附属工程施工方案

桥面系及其附属工程施工方案、施工工艺一、桥面系工程(一)准备工作梁板安装结束后及时进行横隔板湿接缝及钱缝施工。

浇注较缝隙税前用12.5号水泥砂浆填底缝,待砂浆强度达到50%后方可浇注较缝碎。

(二)防撞护栏施工采用定型钢模板,碎施工认真振捣,保证税外光内实。

(三)碎桥面铺装碎桥面铺装层施工,应在防撞护栏底座完成后进行,施工时将桥面标高定在护栏底座上,砂采用商品碎,用砂输送车运至桥边,碎输送泵送至施工处,采用真空吸水技术,碎振动梁振动,并严格控制平整度,做好碎顶面的拉毛工作,并采用覆盖洒水方法进行养护。

(四)桥面防水层桥面防水是桥梁工程的重要组成部分,防水效果的好坏将直接影响桥梁的使用寿命,为保证施工质量,制定下述施工工艺。

在桥梁施工时保证顶面平整,无凸凹凸不平、蜂窝及麻面处。

一米长靠尺检查,不平整处不得超过5MM。

在防水层施工前进行平整度检查,对不合格处进行处理,处理时使用高强水泥砂浆。

高强砂浆中加入高效粘合剂。

用硬扫帚和钢丝刷清理待做防水桥面,桥面处理、清理完成后检查桥面是否干燥,如不干燥则用电热吹风机吹干,直至表面无水汽。

本地区降雨量偏多,防水基层的干燥工作应作为重点来对待。

所有材料均铺设完成并检查无误后进行封边作业。

防水层完成24小时后方可进行桥面铺装细石碎施工。

(五)伸缩缝伸缩缝是全桥的最后一道重要工序,在桥面沥青砂铺装施工前,将伸缩缝预留槽位置用砂袋填起,桥面铺装结束后,清除砂袋,使用碎切缝机将预留槽边缘切割整齐。

之后整理伸缩缝预埋筋,整体吊入伸缩缝(缝间距需按安装时的平均气温调整),精细调整,调整好后用点焊临时固定,固定好后进行钢筋的焊接,自检合格后报请监理工程师检查,检查合格后,浇筑碎。

碎浇筑时注意振捣密实,特别注意其表面抹光工作。

养护采用覆盖洒水方法,在养护期内严禁受载。

二、交通安全设施交通安全设施包括护栏、隔离栅、防眩板、道路交通标志、路面标线、监控、通讯及照明系统设施的预埋件、制作等施工有关作业。

公路工程桥梁施工方案(3篇)

公路工程桥梁施工方案(3篇)

第1篇一、工程概况本项目为某市某县某公路工程,全长约50公里,其中桥梁工程总长10公里,包括特大桥1座、大桥2座、中桥1座。

本次施工方案针对特大桥进行详细阐述。

二、施工组织1. 施工单位:由具有相应资质的施工单位承担桥梁工程的建设。

2. 施工人员:根据工程规模和施工要求,组织专业技术人员、施工人员、质检人员等。

3. 施工设备:根据工程需求,配备挖掘机、装载机、压路机、吊车、施工船舶等施工设备。

4. 施工进度:按照工程进度计划,分阶段进行施工。

三、施工准备1. 施工现场:平整施工现场,搭建临时设施,确保施工顺利进行。

2. 施工材料:根据设计要求,准备钢筋、水泥、砂石、钢材等施工材料。

3. 施工工艺:制定合理的施工工艺,确保施工质量。

四、施工工艺1. 施工准备(1)基础施工:根据地质勘察报告,确定基础形式。

采用钻孔灌注桩基础,桩径1.2米,桩长20米。

(2)承台施工:在桩基完成后,进行承台施工。

承台采用钢筋混凝土结构,尺寸为8米×8米×2米。

(3)墩身施工:墩身采用钢筋混凝土结构,分为实体墩身和空心墩身。

实体墩身高度为12米,空心墩身高度为15米。

2. 桥梁上部结构施工(1)梁体施工:梁体采用预应力混凝土结构,分为预制梁和现浇梁。

预制梁采用C50混凝土,现浇梁采用C55混凝土。

(2)桥面施工:桥面铺装采用沥青混凝土,厚度为10厘米。

(3)桥面伸缩缝:采用模数式伸缩缝,保证桥面平整度。

3. 桥梁附属设施施工(1)防撞护栏:采用波形梁防撞护栏,高度为1.5米。

(2)桥面排水:设置桥面排水系统,确保桥面排水畅通。

(3)照明设施:安装LED路灯,满足夜间行车需求。

五、施工质量控制1. 施工过程中,严格按照设计要求和施工规范进行施工。

2. 加强施工材料的质量控制,确保施工材料符合设计要求。

3. 定期进行施工质量检查,发现问题及时整改。

4. 施工完成后,进行竣工验收,确保工程质量达到预期目标。

公路工程桥面系施工(3篇)

公路工程桥面系施工(3篇)

第1篇一、桥面铺装桥面铺装是桥面系施工的核心部分,其主要作用是承受车辆荷载、保护桥面板,并确保行车的舒适性。

桥面铺装材料主要有沥青混凝土和水泥混凝土两种。

施工步骤如下:1. 清理基层:确保基层表面平整、干净,无杂物。

2. 基层处理:根据设计要求,对基层进行处理,如喷洒沥青、水泥稳定土等。

3. 铺设沥青混凝土或水泥混凝土:按照设计厚度和宽度,将材料均匀铺设在基层上。

4. 碾压:使用压路机对铺设好的材料进行碾压,确保密实。

5. 养护:待材料达到一定强度后,进行养护,以保证桥面质量。

二、防撞设施防撞设施主要包括护栏、防撞墙等,其主要作用是防止车辆在碰撞桥梁时造成严重伤害。

施工步骤如下:1. 安装护栏:根据设计要求,安装护栏,确保其牢固、稳定。

2. 防撞墙施工:在桥梁两侧安装防撞墙,确保其高度和厚度符合设计要求。

3. 混凝土浇筑:对防撞墙进行混凝土浇筑,确保其强度和稳定性。

三、伸缩缝伸缩缝是桥梁中常见的构造物,其主要作用是解决桥梁在温度变化、荷载作用等条件下产生的伸缩变形。

施工步骤如下:1. 伸缩缝设计:根据桥梁长度、跨径、温度等因素,设计伸缩缝形式和尺寸。

2. 安装伸缩缝:按照设计要求,安装伸缩缝,确保其位置和方向正确。

3. 填充材料:在伸缩缝两侧填充密封材料,防止雨水、杂物进入。

四、排水系统排水系统是桥梁的重要组成部分,其主要作用是排除桥面、桥梁结构中的雨水和杂物。

施工步骤如下:1. 设计排水系统:根据桥梁长度、宽度、跨径等因素,设计排水系统。

2. 沟槽开挖:按照设计要求,开挖沟槽,确保排水系统畅通。

3. 基层处理:对沟槽底部进行处理,如铺设砂垫层、沥青混凝土等。

4. 排水管道安装:按照设计要求,安装排水管道,确保其连接牢固。

5. 检查验收:对排水系统进行检查验收,确保其排水效果良好。

总之,公路工程桥面系施工是桥梁建设的关键环节,施工过程中要严格按照设计要求和规范进行,确保桥梁的安全、稳定、耐久。

第2篇一、施工特点1. 工程量大:桥面系施工涉及面广,包括桥面铺装、伸缩缝安装、排水系统、防护设施等,施工量较大。

桥梁工程桥面系专项方案

桥梁工程桥面系专项方案

桥梁工程桥面系专项方案一、总则为进一步规范桥梁工程施工管理,确保桥梁工程施工质量和安全,特制定本专项方案。

二、施工范围此次桥梁工程桥面系专项方案适用于所有桥梁工程的桥面系施工过程,包括但不限于桥面板、伸缩缝、排水系统、防水层、保护层等相关工程。

三、施工前的准备工作在正式开工前,施工单位应开展以下准备工作:1. 制定施工方案,明确施工步骤和工期计划。

2. 与设计单位进行充分沟通,确保施工方案符合设计要求。

3. 组织施工人员进行安全培训,确保施工作业人员具备相关技能和安全意识。

4. 准备好所需的施工设备、材料和人力资源。

5. 制定质量管理计划,确保施工质量满足相关标准要求。

四、施工过程的质量控制1. 桥面板施工桥面板施工应结合桥梁结构要求和设计要求,采用符合规范的混凝土材料进行浇筑,施工前应按照设计要求进行模板的安装和调整,确保桥面板的几何尺寸、平整度和表面光洁度满足要求。

2. 伸缩缝施工伸缩缝的安装应使用专用的施工设备,确保伸缩缝的安装质量。

在伸缩缝的铺设过程中,应注重与桥梁结构的连接,确保伸缩缝能够正常伸缩,防止因伸缩缝质量不好导致桥梁结构受损。

3. 排水系统施工排水系统的施工应符合设计要求,确保排水系统畅通无阻,避免桥面积水,保护桥面结构的安全。

4. 防水层和保护层施工防水层和保护层的施工应使用符合规范要求的材料,并严格按照施工工艺进行施工,确保防水层和保护层的粘结牢固,防水效果良好。

五、施工中的安全管理1. 安全防护设施施工现场应设置明显的安全警示标志,并配备符合规范要求的安全防护设施,确保施工人员和施工设备的安全。

2. 安全培训施工单位应对施工作业人员进行安全培训,提高施工作业人员的安全意识和自我保护能力。

3. 安全巡查施工现场应定期进行安全巡查,及时发现和处理安全隐患,确保施工现场的安全。

4. 安全应急预案施工单位应制定完善的安全应急预案,根据实际情况制定相应的应急处置措施,保障桥梁工程施工中的安全。

桥面系及附属工程施工方案

桥面系及附属工程施工方案

1施工方案1.1方案概述1.1.1防撞护栏混凝土防撞护栏采用分段浇筑法施工,每段施工长度30m。

首先使用全站仪准确放样,确定护栏底座平面位置;同时后场加工防撞护栏钢筋半成品,位置确定之后严格按照图纸要求安装防撞护栏钢筋,焊缝饱满、长度符合规范要求,钢筋焊接绑扎时,注意钢筋间距符合规范要求,钢筋线形顺直,钢筋表面的浮锈要清除干净,钢筋安装合格确定相关预埋件位置、数量准确;钢筋及预埋件检查合格后立模,防撞护栏采用钢模板,安装后检查保护层厚度及模板安装质量,待测量复核无误后浇筑防撞护栏混凝土,护栏按每5m设一道切缝,切缝宽3~5mm,深10mm,且以10m为一个节段设置一处断缝,缝宽1cm,缝内以聚苯乙烯硬质泡沫板填充密实,防撞护栏在伸缩缝处断开,在伸缩缝处设置钢遮板,遮阳板采用厚度0.5cm,长度110m的钢板,采用直径1cm,长度8cm的铆钉固定,钢板采用热镀锌处理,厚度120µm,缝宽同梁端间距。

1.1.2桥面排水主桥桥面排水系统为全桥集中排水系统,采用了具备自动溢流功能的集中排水系统,对于行车道的初期雨水、污水通过安装高程较小的污水排水孔流至横向排水槽,通过排水槽端部的排污管进行集中排放;雨量到达安装高程较高的雨水排水孔后,通过排水孔流至检修道,再通过设置于检修道端部的泄水管横向排至长江,同时集水排污管上顺桥向每隔4m设有溢流孔,过量的雨水可通过溢流孔排至长江。

检修道的雨水均由泄水管排水至长江。

引桥桥面积水沿2%横坡排至桥梁桥面两侧的泄水管,泄水管基本间距为5m,具体布设时可根据需要适当调整,但最大间距不应超过5m;紧贴防撞护栏处设置25b型槽钢形成纵向排水明沟,坡度随主线纵坡。

横向排水管采用D11PVC管,竖向及纵向排水管采用D30PVC管,纵向排水管用吊环固定在箱梁翼缘根部,吊环纵向间距为2m,纵向排水坡度随主线纵坡。

在交接墩处采用D30PVC立管将雨水引出,用横向管卡把立管固定在墩身侧壁上,横向管卡间距为2m,在横向排水管与纵向排水管相交处,架设横向管卡加以固定。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

公路桥梁工程桥面系施工方案一、工程概况210国道xx城区过境一级公路项目,穿越xx城区东郊,起于xx城区南郊金盆滩,与210国道相连,止于xx郭家伙场,与210国道相接,路线全长37.107km(其中,六车道一级公路26.314km,12m宽二级公路10.793km),全线有特大桥1座,大桥8座,中小桥3座。

其中,xxx大桥上部结构为装配式预应力混凝土连续箱梁,下部结构为柱式桥墩、薄壁空心墩、肋式桥台,钻孔灌注桩基础。

桥梁起点桩号K18+426.40,终点桩号K19+113.60,全长687.2m。

桥梁跨径采用9×30m+5×40m+7×30m预应力砼连续箱梁,桥梁宽度32m,桥高55m。

桥梁设计荷载:公路-Ι级,桥面宽度:2×净14.50m(六车道),设计洪水频率:1/100;地震动峰值加速度:0.05g,地震基本烈度VI度。

一、桥面系各分项工程数量1.现浇连续段工程数量:现浇段共计21跨①、C50砼: 1107.2 m3②、HRB335带肋钢筋:130124.0kg③、R235光圆钢筋:51985.8kg④、Фs15.2钢绞线:72432.0kg2.混凝土调平层①、C40砼:1575.6 m3②、SBS防水卷材:19696.0m2③、D10带肋钢筋网:233058.8Kg3.护栏㈠、墙式护栏①、C30砼:401.2 m3②、HRB335带肋钢筋:54430.4kg③、R235光圆钢筋:6430.0kg㈡、波形护栏①、C30砼:258.4 m3②、HRB335带肋钢筋:27203.8kg③、R235光圆钢筋:6456.2kg二、地质与水文:项目呈南北走向且地域所属毛乌素沙漠与黄土高原的过渡地段,以榆阳沟为界,项目北部属于以风蚀为主的风沙草滩地形地貌,南部为黄土沟壑地貌,区内沟壑分布,地面支离破碎、冲沟发育、地势陡峭。

总体地势南低北高,海拔在900~1200m之间。

项目区域内降雨量多集中在7~9月份,冬季休工期长达5个月。

三、周围环境:本项目位于xx市城区,交通便利,青银高速公路、榆靖高速公路、210国道二级公路、302省道、204省道、榆马一级公路以及红山路、榆阳路、榆佳路、榆溪大道、开源大道等多条道路以及县乡道路与本项目相接,进场交通比较方便。

其中,沿榆佳路北行至青云乡镇政府后,经过2.5km地方道路及施工便道,可进入K18+770xxx大桥施工现场,新修建施工便道路况较差,大型设备、施工所用材料运输困难。

四、工期和质量要求:上部现浇连续段工程计划于2011年3月10日开工,2011年5月10日完工,工程质量达到交通部优良工程技术标准。

五、具备开工条件、需完善的工作、注意事项的说明:我部管理、质量、安全、环保小组已经建立,施工人员已经进场,机械设备已经到位,并调试完毕,拌和楼已通过计量局标定,拌和场已筹建完毕,钢筋场已经硬化,加工钢筋的机具已就位,钢材、水泥、砂石料已经进场,并取样检测,原材料全部合格。

施工现场已做到“三通一平”即水通、路通、电通、场地平整,各项工作已准备就绪具备开工条件。

劳力、机械还需要进一步完善,陆续进场加强施工力量。

我部将根据成立的管理、质量、安全、环保小组对施工实行全面监督,确保工程质量、安全生产、环境保护达到预定目标。

二、桥面系施工总体安排一、1.现浇连续段施工组织机构xxx大桥由我部桥涵施工一队组织施工,施工队共设置四部一室:工程部、质检部、机材部、财务部、综合办公室。

下设7个桥涵作业班, 1个箱梁预制场,1个箱梁安装组,1个砼拌和站。

具体任务划分如下:①、桥涵一组:15人,完成xxx大桥现浇连续段工程。

②、拌和站:10人,负责供应全桥现浇连续段砼。

2. 混凝土调平层施工组织机构:xxx大桥由我部桥涵施工一队组织施工,施工队共设置四部一室:工程部、质检部、机材部、财务部、综合办公室。

下设7个桥涵作业班, 1个箱梁预制场,1个箱梁安装组,1个砼拌和站。

具体任务划分如下:①、桥涵一组:30人,完成xxx大桥现浇连续段工程。

②、拌和站:10人,负责供应全桥现浇连续段砼。

3. 护栏施工组织机构:xxx大桥由我部桥涵施工一队组织施工,施工队共设置四部一室:工程部、质检部、机材部、财务部、综合办公室。

下设7个桥涵作业班, 1个箱梁预制场,1个箱梁安装组,1个砼拌和站。

具体任务划分如下:①、桥涵一组:15人,完成xxx大桥现浇连续段工程。

②、拌和站:10人,负责供应全桥现浇连续段砼。

二、施工总平面布置:1、生产生活场地布置驻地生活区设在K18+330桥位左侧,临时住房55间共900平方米,为各部门办公室及其人员居住,占地6亩。

箱梁预制场、拌和站、料场、钢筋场、机电、钳操作间设置在K17+800~K18+400路基上,占地9.7亩。

拌和站供应全桥桩基础砼,由2台生产能力为25m3/h的JS500型、1台生产能力为45m3/h的JS1000型砼拌和楼和8m3砼罐车5台组成。

2、便道、便桥及场地硬化便道沿路线左侧布置,长约1.5km,按4.5m宽砂石路面标准修建,与地方道路相接,经常养护保持晴雨畅通。

拌和场、预制场、料场用外运土方推平碾压,料场、预制场、拌和场的道路按砂石路面进行处理,砂石料场用厚10cm 水泥砼作硬化处理,砂石材料按种类规格用1.2m高砖墙隔开。

3、通讯、水电的设置采用通讯方式,所有管理人员均配备移动电话联系。

xxx大桥电力线路和当地电力部门联系从路线附近高压线路就近接入,在K18+290、K18+610桥左侧安装总功率200KVA和315KVA变压器2台,并备有 120KW发电机2台、50 KW发电机1台,以满足生产、生活需要,生活生产用水可就近取用井水和河水,同时设置供水配套系统。

三、桥面系施工计划进度一、现浇连续段施工计划:1.连接连续接头段钢筋,绑扎横梁钢筋,设置接头板束波纹管并穿束。

在日温最低时,浇筑连续接头、中横梁及其两侧与顶板负弯距束同长度范围内的桥面板,达到设计强度的95%后,张拉顶板负弯距预应力钢束,并压注水泥浆。

2.接头施工完成后,浇筑剩余部分桥面板湿接缝混凝土,浇筑完成后拆除一联内临时支座,完成体系转换。

3.砼用罐车运输,分层浇筑和振捣,及时覆盖养生。

二、混凝土调平层施工计划:1.桥面铺装前使面板表面粗糙,并清除杂物、清洗干净。

2.预制梁板每孔架设完成后,按顿顶、跨中三个断面进行标高测量,依据施工中设立的水准点,用精密水准仪直接进行桥面高程测量。

测量精度严格控制,使其必须符合测量规范要求。

3. D10钢筋网铺装.4.砼用罐车运输,浇筑、整平和振捣,及时覆盖养生。

三、护栏施工1. 测量护栏基础桥面系标高,并在顶面的醒目位置标出,清除护栏基础的砼浮浆。

2. 安装焊接绑扎护栏钢筋,按要求设置保护层垫块,经监理工程师检验合格后,安装模板,模板上均匀地刷上脱模剂,并确保砼保护层厚度,模板安装应牢固严密,防止漏浆,报监理工程师检验合格后,即可进行砼浇注。

3.砼用罐车运输,分层浇筑和振捣,及时覆盖养生。

四、工期安排:1.现浇连续段:1~9孔3月15日开始至5月3日结束。

2.混凝土调平层:1~4孔5月1日开始至5月9日结束,5~9孔5月29日开始至6月8日结束3. 护栏:1~9孔4月9日开始至5月18日结束四、桥面系施工顺序、施工方法及工艺第一节现浇连续段施工方案总体施工方案:xxx大桥共有现浇湿接头32道,湿接缝168道。

采用多梁单独预制,简支安装,现浇连续接头的先简支后连续的结构体系。

其体系转换的施工流程为:1、先预制主梁,张拉正弯距区预应力钢束并压注水泥浆。

2、设置临时支座(我部采用砂筒作为临时支座)并安装好永久支座逐孔安装主梁,置于临时支座上成为简支状态,及时连接桥面板钢筋及端横梁钢筋。

3、连接连续接头段钢筋,绑扎横梁钢筋,设置接头板束波纹管并穿束。

在日温最低时,浇筑连续接头、中横梁及其两侧与顶板负弯距束同长度范围内的桥面板,达到设计强度的95%后,张拉顶板负弯距预应力钢束,并压注水泥浆。

4、接头施工完成后,浇筑剩余部分桥面板湿接缝混凝土,浇筑完成后拆除一联内临时支座,完成体系转换。

一、主要施工方法根据全桥体系转换的要求,湿接头、湿接缝施工流程如下:准备工作→绑扎钢筋→连接波纹管并穿钢束→搭设模板→浇筑连续接头、中横梁及其两侧与顶板负弯距束同长度范围内的湿接缝→养护→张拉负弯距钢束并压浆→浇筑剩余部分湿接缝混凝土→拆除一联内临时支座,完成体系转换任一道湿接头、湿接缝开始浇筑混凝土之前都必须报现场监理批准并得到监理工程师书面通知后,方可进行下道工序施工。

1、准备工作⑴凿毛在箱梁拆模以后,立即组织人员对梁头及翼板外缘进行凿毛,凿除处理层混凝土表面的水泥砂浆和松弱层,并用水冲洗干净。

⑵测量高程为保证箱梁顶面高程符合设计要求,湿接头施工之前,测量人员必须复核梁顶面高程,如安装误差较大,对桥面铺装层厚度有影响时应书面通知湿接头施工负责人及箱梁安装负责人,暂停该湿接头施工,调整梁顶面高程,直至合格后方可继续施工。

⑶铺设底模板湿接头采用在支座垫石部分铺以砂垫层、在其余部分使用竹胶板作为底模的方式。

铺设底模时,在底板与方木之间加垫5cm厚的三角木契,一是为了调整底板的标高,另一方面是为了在落架时将木楔敲掉,上面的底板靠自重作用下落,方便拆卸底模。

铺设砂垫层时,应围绕支座铺满整个支座垫石,填放密实,其高度应约高于支座顶面,以抵消砂层受压后的下沉。

湿接缝底板采用钢板制成,用8#槽钢做筐,以加强钢板的承载能力,并用12"的螺栓将底板悬吊在顶面槽钢上。

拆模时松开螺栓,底板就自然下落,拆卸都十分方便。

2、绑扎钢筋⑴配料钢筋预先在钢筋加工场地配料,弯制后运到现场一次绑扎成型。

制作钢筋骨架应选择在地势平坦地面上进行,以保证钢筋清洁。

钢筋应无灰尘,无锈蚀、松散锈皮、油漆、油脂、油或其它外来物质,无有害的缺陷。

钢筋制作及安装严格按施工图纸及技术规范进行,确保焊接质量。

⑵绑扎钢筋钢筋在现场绑扎结合成型时,钢筋应严格按图纸要求进行布置。

钢筋的所有交叉点均应绑扎,必要时,亦可用点焊焊牢。

以避免在浇筑砼时移位,不允许在浇筑混凝土以后再安设或插入钢筋。

为保证保护层厚度,应在钢筋与模板间设置水泥砂浆垫块,垫块应与钢筋扎紧,且互相错开。

在连接连续处梁头预留钢筋时,因本着施工方便,梁头钢筋预留比较短,因此在采用搭接焊连接时,若长度未满足10d的焊接长度时将采用5d的双面焊接。

钢筋绑扎自检合格,经现场监理工程师验收认可后,方可进行下道工序施工。

3、连接波纹管并穿钢束采用大一号的波纹接头连接梁顶面负弯距区预留波纹管,并按照图纸要求将切好的钢绞线穿入管内,再用胶带将接头包裹严密,以防止浇筑湿接头时漏浆,影响钢绞线的张拉。

相关文档
最新文档
