(完整word版)移动模架工法
(完整word版)移动模架工法
一、前言随着桥梁建设的飞速发展，预应力混凝土连续箱梁由于具有整体刚度大、施工质量容易保证、养护成本低等优点，已广泛应用于城市高架桥和大型桥梁的引桥建设中。
而混凝土连续箱梁的施工方法，在国内却基本局限于采用满堂支架现浇。
相比之下，移动模架法施工具有以下明显的优点：第一是工序简单，施工周期短，同时移动模架逐孔施工，具有明显的经济效益；第二是不需进行基础的处理，适用范围广；第三是移动模架对于高墩桥梁，尤其是城市高架桥，具有显著的安全性，同时可不影响桥下的通车要求。
针对润扬长江大桥北引桥的现场环境和混凝土连续箱梁的结构特点，路桥集团公路二局研制开发了YZ40/1500下行式移动模架造桥机，该造桥机适用于混凝土箱梁的逐孔现浇施工及先简支后连续的预制拼装施工。
二、工法特点1、本工法使用的移动模架造桥机结构简单，部件尽量选用常用周转材料，加工量相对较小，节省成本。
2、一孔梁段施工完成后移动模架整体行走至下一孔，无需多次拼装模板及预压，施工周期短且所需人员少。
3、调整主梁之间的距离和模板顶托高度即可适应不同几何尺寸梁段的浇注，设备通用性好。
4、结构受力明确，理论计算结果与实际发生情况极为吻合，结构安全可靠，而且有利于箱梁的施工控制，保证良好的线形。
5、本工法跨中无任何支撑，因此跨间地基不需处理，同时在施工时不影响通车通航，具有显著的社会经济效益。
三、适用范围本工法适用于45米左右跨径预应力混凝土连续箱梁逐孔现浇，也可用于混凝土箱梁节段拼装法施工。
特别是墩身超过一定高度搭设支架有困难时，施工现场地基软弱或桥下有通车通航要求时，以本移动模架造桥机施工具有很大的优越性。
本工法主要以陆上施工为主，水中施工时应根据现场情况作适当变动。
四、施工工艺（一）、构造移动模架造桥机由主梁、缓冲架、横梁、横移工作台、支撑托架和内外模板等主要构件组成。
见图1图1 移动模架立面图1.主梁一套移动模架造桥机包括两根箱形主梁，位于墩身外侧，混凝土箱梁翼缘板下方，混凝土箱梁、模板和横梁的重量均由它承受。
移动模架施工工艺工法
移动模架施工工艺工法（QB/ZTYJGYGF-QL-0503-2011）桥梁工程有限公司赵红来刘涛1 前言1.1 工艺工法概况移动模架系统（move support system）简称MSS，是桥梁施工的先进方法。
移动模架系统是一种自带模板，利用承重梁支承模板，对混凝土梁进行逐孔现场浇注的施工机械。
国外，最早在1969年由德国PZ公司研制在德国阿母辛克（Amsinck）桥正式使用。
国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。
移动模架承重部分类型常见的多为两组定型的钢箱主梁（图1），也有使用拆装式常备杆件改造后的桁梁（图2）；定型钢箱主梁形式的移动模架系统一般为专门设计，对匹配梁型使用，梁跨20～60m范围均有应用；拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下，钢箱主梁式移动模架与桁架主梁式移动模架原理基本相同，本工法主要内容为桁架主梁式移动模架。
图1 钢箱主梁式移动模架构造图钢箱主梁式移动模架结构系统主要有：钢箱主梁、桁式鼻梁、横梁、模板系统、平台支架系统、支承移动模架主梁的支承系统、移动模架前移及横梁模板开合调整的液压控制系统。
图2 桁架主梁式移动模架构造图该类移动模架体系由四部分组成：①固定于桥墩上部用来支承桁梁平台的支承体系；②收折式桁梁平台；③平台转跨推进行走系统；④支架平台上的满堂支架体系。
1.2 工艺原理1.2.1 整个支撑体系附着于支撑墩柱或支承于桥梁承台上，通过支撑键及预埋键盒，将施工荷载全部转移至墩柱或承台之上，不再设置临时支墩。
1.2.2 每组桁梁通过可收折横联形成整体，作为现浇梁施工的支架平台。
1.2.3 支撑体系上设置横、纵及竖向移动装置，完成横移、纵移及高度调整。
2 工艺工法特点2.1 无需地基处理，能对高度较大、无法或较难设置落地支架的现浇梁进行施工，减少了对环境的依赖和破坏，适用范围广。
2.2 使用常备杆件，可依具体施工条件进行组合，适应性强。
移动模架施工工法.(DOC)
移动模架施工工法1.前言：移动模架法制梁最早于1955年在德国使用，国内从20世纪90年代在公路桥梁施工中开始采用移动模架制梁。
移动模架是一种自带模板可在桥位间自行移位，逐孔完成箱梁现浇施工的大型制梁设备，制梁不受桥下地质条件的限制，适应深谷、软基、水中等各种工况的要求，避免大吨位提、运、架设备和预制场的一次性投入；近年来我国铁路客运专线及高速铁路建设中得以迅速发展和广泛应用。
本工法是在参照有关技术标准的前提下，在沈丹铁路客运专线TJ-3标简支现浇箱梁施工过程中，经总结和完善而形成。
通过应用本工法，保证了工程施工质量和安全，创造了良好的社会效益和经济效益。
2、工法特点：2.1受环境影响较小，可在复杂地形条件下施工。
2.2能保证安全质量，施工速度快。
2.3施工方法简单，易于施工人员掌握。
2.4功能完备，机械化程度高。
3.适用范围：本工法适用于客运专线32m及24m现浇梁施工。
4.工艺原理：移动模架造桥机主梁在支承油缸及托辊轮箱的作用下，可实现升降及纵移动作；模架及模板在模架开启机构的作用下完成底模架横移开启及闭合的动作；模架通过挑梁、吊臂及吊杆悬挂在主箱梁底面，利用可调撑杆调节模板的预拱度，按设计要求调整梁底的线型高程。
5.施工工艺流程及操作要点：5.1工艺流程:移动模架系统在现场拼装成型，进行模板调整、预拱度设置及预压。
钢筋在加工场集中加工、专用运输车运输到施工桥位、吊车吊装到桥上作业面后进行绑扎；预应力孔道塑料波纹管成孔；底、腹板钢筋绑扎完成后，安装内模，最后进行顶板、翼缘板钢筋绑扎；混凝土在拌合站集中拌和、混凝土输送车运输，混凝土泵车泵送入模，插入式振动器进行梁体混凝土振捣，桥面采用悬空式整平机整平；梁体养护采用自然养生；预应力筋张拉采用两端整拉工艺，真空压浆、封端；移动模架落架、脱模，纵向前移至下一浇筑孔位。
图5.1-1 移动模架造桥机施工工艺框图5.2总体安装方案根据各桥线下墩身施工情况，造桥机构件进场的先后顺序，利用个桥墩墩身处的空余场地，按照施工方向来组拼造桥机的先后顺序，采取“先到构件优先拼装，先局部后整体”的原则，有组织、有顺序、有效率的完成造桥机的拼装。
移动模架施工方案(3篇)
第1篇一、工程概况本项目为某城市跨江大桥，桥梁全长约为1200米，主桥采用三跨连续梁结构，桥面宽度为30米，设计车速为80公里/小时。
移动模架施工方案如下：二、移动模架施工方案概述1. 施工方法：采用移动模架施工法，该施工法具有施工速度快、质量可靠、安全环保等优点。
2. 施工流程：移动模架施工主要包括以下步骤：支架基础施工、移动模架安装、模板施工、混凝土浇筑、移动模架拆除。
3. 施工组织：项目采用流水施工，分阶段进行，确保施工质量和进度。
三、施工准备1. 施工材料准备：根据设计要求，准备足够的模板、钢筋、混凝土等材料。
2. 施工设备准备：准备移动模架、吊车、泵车、振捣器等施工设备。
3. 施工人员准备：组织施工队伍，进行技术培训和安全教育。
四、施工步骤1. 支架基础施工（1）根据设计图纸，确定支架基础位置和尺寸。
（2）挖除原地基土，清除垃圾、杂物。
（3）铺设碎石垫层，平整压实。
（4）浇筑混凝土基础，确保基础牢固、平整。
2. 移动模架安装（1）根据设计图纸，确定移动模架位置和尺寸。
（2）将移动模架吊装至指定位置，调整水平度。
（3）安装模板，确保模板安装牢固、平整。
（4）安装钢筋，确保钢筋间距、位置符合设计要求。
3. 模板施工（1）根据设计图纸，绘制模板施工图。
（2）按照施工图，进行模板安装、拆除、调整。
（3）检查模板安装质量，确保模板平整、牢固。
4. 混凝土浇筑（1）根据混凝土配合比，准备混凝土原材料。
（2）使用泵车将混凝土输送至浇筑位置。
（3）采用振捣器进行混凝土振捣，确保混凝土密实。
（4）浇筑完成后，进行养护，确保混凝土强度达到设计要求。
5. 移动模架拆除（1）在混凝土达到设计强度后，拆除模板。
（2）拆除移动模架，进行清理、维护。
五、施工质量控制1. 材料质量：严格控制施工材料的质量，确保材料符合设计要求。
2. 施工工艺：严格按照施工规范和操作规程进行施工，确保施工质量。
3. 混凝土质量：严格控制混凝土配合比、浇筑工艺、养护措施，确保混凝土强度、耐久性。
现浇综合管廊移动模架施工工法
现浇综合管廊移动模架施工工法现浇综合管廊移动模架施工工法一、前言现浇综合管廊移动模架施工工法是一种在建筑工程中应用广泛的工法，它通过移动模架的方式实现对综合管廊混凝土结构的连续浇筑，具有施工效率高、质量可控、施工周期短等特点。
本文将详细介绍这一工法的特点、适应范围、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点现浇综合管廊移动模架施工工法的特点主要包括以下几点：1. 采用模架移动施工方式，能够实现连续浇筑，提高施工效率。
2. 模架的结构稳定可靠，能够确保混凝土结构的质量。
3. 施工过程可控，能够减少人为因素对施工质量的影响。
4. 施工周期短，适应快速工期要求。
5. 施工现场资源利用率高，减少对周边环境的影响。
三、适应范围现浇综合管廊移动模架施工工法适用于各类综合管廊工程，包括城市综合管廊、地铁综合管廊、交通综合管廊等。
无论是新建工程还是改造工程，均可采用这一工法进行施工。
四、工艺原理现浇综合管廊移动模架施工工法的工艺原理是通过模架系统的移动，在原有的模板和钢筋基础上进行混凝土的连续浇筑，从而实现综合管廊的快速施工。
具体工艺原理如下：1. 按照设计要求制作模板和钢筋。
2. 将模板和钢筋固定在移动模架上，并进行调整和校正。
3. 将混凝土通过泵送或输送到施工现场。
4. 按照施工进度，通过移动模架系统将混凝土连续浇筑到各个区域。
5. 在混凝土凝固后，拆除模板和钢筋，完成施工。
五、施工工艺现浇综合管廊移动模架施工工法的施工工艺包括以下几个阶段：1. 模板和钢筋的制作：根据设计要求，制作综合管廊的模板和钢筋，保证其质量和尺寸的准确性。
2. 模板和钢筋的安装：将制作好的模板和钢筋安装在移动模架上，并进行调整和校正。
3. 混凝土的搅拌和输送：准备好混凝土，通过搅拌站进行搅拌，并通过泵送或输送设备将混凝土输送到施工现场。
4. 混凝土的浇筑：按照施工进度，通过移动模架系统将混凝土连续浇筑到各个区域，保证浇筑的连续性和一致性。
桥梁移动模架施工工艺工法(全文)(二)
桥梁移动模架施工工艺工法(全文)（二）引言概述：桥梁移动模架施工工艺工法的全文将从五个大点来详细阐述该施工工艺的具体内容。
这五个大点包括：基础工作、悬臂段施工、桥台与桥墩施工、主跨段施工和施工现场管理。
每个大点将分别介绍5-9个小点，以全面展示桥梁移动模架施工工艺的全貌。
正文：
一、基础工作：
1.现场勘测和设计
2.临时设施搭建
3.基础土方开挖
4.基础混凝土浇筑
5.基础施工检查与验收
6.基础验收合格后进行下一步施工准备
二、悬臂段施工：
1.悬臂段施工准备
2.模架搭设和调整
3.悬臂段混凝土浇筑
4.悬臂段施工中的安全措施
5.悬臂段施工完成后的检查与验收
三、桥台与桥墩施工：
1.桥台与桥墩施工前的准备工作
2.模架搭设与调整
3.桥台与桥墩混凝土浇筑
4.桥台与桥墩施工安全措施
5.桥台与桥墩施工完成后的验收与检查
四、主跨段施工：
1.主跨段施工准备
2.模架搭设与调整
3.主跨段浇筑混凝土
4.主跨段施工期间的安全措施
5.主跨段施工完成后的检查与验收
五、施工现场管理：
1.安全管理与保障措施
2.质量管理措施
3.进度控制与调整
4.人员管理与培训
5.施工过程中的风险防控与纠偏措施
总结：
通过对桥梁移动模架施工工艺工法的全面阐述，我们可以看到此工法的多层次、多步骤的施工过程。
从基础工作到悬臂段、桥台与桥墩、主跨段施工直至施工现场管理，每一环节都需要精细的设
计、准备和施工操作。
只有通过严格的管理和规范的操作，我们才能确保桥梁移动模架施工工艺工法的顺利实施，为建设高质量的桥梁做出贡献。
简述移动模架施工方法
移动模架施工方法简述一、移动模架的安装和调试1. 根据施工要求，选择合适的移动模架型号和规格。
2. 在施工现场进行移动模架的安装，确保安装稳固、稳定。
3. 对移动模架进行调试，确保各部件正常运行，满足施工要求。
二、钢筋加工和安装1. 根据设计图纸，对钢筋进行加工制作。
2. 在钢筋加工场进行钢筋加工，确保钢筋尺寸、形状符合设计要求。
3. 将加工好的钢筋运至施工现场，进行钢筋安装，确保钢筋位置准确、牢固。
三、模板制作和安装1. 根据设计图纸，对模板进行制作。
2. 在模板加工场进行模板制作，确保模板尺寸、形状符合设计要求。
3. 将制作好的模板运至施工现场，进行模板安装，确保模板拼接严密、平整。
四、混凝土浇筑和养护1. 在混凝土浇筑前，对模板进行清洗、湿润。
2. 按照设计要求，进行混凝土的浇筑，确保混凝土浇筑均匀、密实。
3. 对浇筑好的混凝土进行养护，保持适宜的温度和湿度，促进混凝土的硬化。
五、模板和支架的拆除1. 在混凝土强度达到设计要求后，进行模板和支架的拆除。
2. 按照顺序拆除模板和支架，确保拆除过程中不损伤混凝土结构。
3. 将拆除后的模板和支架进行清洗、维修，以备下次使用。
六、移动模架的运输和转移1. 在混凝土浇筑完成后，将移动模架从施工现场撤离。
2. 将移动模架运输至下一个施工地点，进行重新安装和调试。
3. 在运输过程中，确保移动模架稳定、安全，避免发生意外事故。
七、安全措施和质量控制1. 在施工过程中，严格遵守安全操作规程，确保施工人员的人身安全。
2. 对施工过程中的关键环节进行严格的质量控制，确保施工质量符合设计要求。
3. 对施工过程中出现的问题及时进行处理和解决，确保施工顺利进行。
移动模架施工工法
移动模架施工工法移动模架施工工法一、前言移动模架施工工法是一种高效、灵活的施工方法，通过使用移动模架系统，可以快速搭建和拆除模架，并实现整体移动，从而提高施工效率。
本文将对移动模架施工工法进行全面的介绍和分析，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等内容。
二、工法特点移动模架施工工法具有以下特点： 1. 灵活性强：移动模架施工工法可以适应不同形状和高度的结构，可以进行多次移动和调整来适应实际施工需要。
2. 施工速度快：相比传统的施工方法，移动模架施工工法可以大幅度缩短施工周期，提高施工效率。
3. 施工质量高：移动模架施工工法可以提供稳定的工作平台，保证施工质量，减少施工过程中的误差。
4. 安全可靠：移动模架施工工法具备完善的安全措施，能够有效地保护工人的安全，并减少事故风险。
5. 经济效益好：移动模架施工工法减少了人力资源的浪费，降低了施工成本，并提高了施工效率，具有较好的经济效益。
三、适应范围移动模架施工工法适用于各种建筑结构的施工，特别适用于高层建筑、桥梁、隧道等工程。
它可以满足不同施工需求，提供稳定可靠的施工平台，解决施工中的难题，并且具备良好的适应性和通用性。
四、工艺原理移动模架施工工法的工艺原理是基于以下几点的联系和技术措施的采取： 1. 移动模架的结构优化：通过对移动模架的设计和优化，使其具备承受施工负荷的能力，并提供稳定的工作平台。
2. 施工计划的制定：通过科学合理的施工计划，确定合理的施工顺序和施工周期，确保施工的连续性和高效性。
3. 施工材料的选择和合理使用：选择优质的施工材料，并合理使用，以提高施工质量和效率。
4. 施工技术措施的采取：采用先进的施工技术和方法，如预制构件的使用、自动化设备的应用等，以提高施工效率和质量。
五、施工工艺移动模架施工工法的施工工艺包括以下几个阶段： 1. 搭设移动模架：根据设计要求和施工计划，搭建移动模架系统，并保证其结构稳定和安全性。
移动模架施工工艺工法
移动模架施工工艺工法1 前言1、1 概况移动模架承重部分类型常见得多为两组定型得钢箱主梁(图1),也有使用拆装式常备杆件改造后得桁梁(图2);定型钢箱主梁形式得移动模架系统一般为专门设计,对匹配梁型使用,梁跨20～40m范围均有应用;拆装式常备杆件形式得移动模架系统得优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应得环境下,本工法主要内容为后者。
图1钢箱主梁式移动模架构造图图2桁架主梁式移动模架构造图该类移动模架体系由四部分组成:①固定于桥墩上部用来支承桁梁平台得支承体系; ②收折式桁梁平台;③平台转跨推进行走系统;④支架平台上得满堂支架体系。
1、2 工艺原理1、2、1 整个支撑体系附着于支撑墩柱上,通过支撑键及预埋键盒,将施工荷载全部转移至墩柱之上,不再设置临时支墩。
1、2、2 每组桁梁通过可收折横联行成整体,作为现浇梁施工得支架平台。
1、2、3 支撑体系上设置横、纵移装置,完成横移及纵移。
2 工艺工法特点2、1 无需地基处理,能对高度较大、无法或较难设置落地支架得现浇梁进行施工,减少了对环境得依赖与破坏,适用范围广。
2、2 使用常备杆件,可依具体施工条件进行组合,适应性强。
牵引设备移动,操作简单,安全可靠。
2、3 采用倒三角及倒梯形加强承重杆系,为桁梁提供足够得抗弯能力及刚度;承重杆系为收折设计,满足平台向前行走。
2、4 标准化作业、施工周期快、质量好。
3 适用范围3、1 高墩现浇箱梁施工。
3、2 复杂地形现浇梁施工。
3、3 水上多跨现浇梁施工。
4 主要技术标准《铁路架桥机架梁规程》TB10213《钢结构设计规范》GB50017《钢结构工程施工质量验收规范》GB50205《铁路混凝土工程施工技术指南》TZ210《客运专线铁路桥涵工程施工技术指南》TZ2135 移动模架施工方法移动模架作为主要承重结构,利用桥墩为支点临时支承梁体自重,在移动模架上完成模板调整、预拱度设置、绑扎钢筋、浇筑混凝土、张拉预应力索筋等,当完成一孔梁得施工,之后移动模架落模,移动至下一跨就位,以此进行逐孔浇筑施工。
桥梁移动模架施工工艺工法(全文)
桥梁移动模架施工工艺工法(全文)范本一：一、概述：桥梁移动模架施工工艺工法是一种常见的桥梁施工方法，可以快速、安全地搭建桥梁的临时支撑结构。
本文将详细介绍桥梁移动模架施工工法的步骤和注意事项。
二、施工准备：1. 确定施工图纸和设计要求。
2. 购买合适的移动模架设备。
3. 组建施工团队，安排施工人员的工作和。
4. 准备必要的施工材料和工具。
三、施工流程：1. 准备施工现场，清理杂物，确保安全。
2. 根据设计要求，铺设临时施工道路和支撑平台。
3. 安装移动模架起重装置并调整水平。
4. 拆解桥梁的临时支撑结构，同时进行桥梁的检查和修复。
5. 将移动模架平稳地移动到下一段桥梁的位置。
6. 重新搭建桥梁的临时支撑结构。
7. 重复步骤4-6，直到桥梁的全部段落都完成。
8. 进行最后的检查和调整，确保桥梁结构的稳定和安全性。
四、注意事项：1. 施工过程中要严格按照设计要求和相关规范执行。
2. 需要监测桥梁的变形和挠度，及时采取措施进行调整。
3. 施工现场要保持整洁，材料和工具要妥善存放，以免影响施工进度和安全。
4. 施工期间要与周边交通部门和相关单位进行沟通，确保施工无误影响交通。
附件：1. 桥梁移动模架施工图纸2. 设计要求和规范文件法律名词及注释：1. 施工图纸：详细描述了桥梁的结构和尺寸要求的图纸。
2. 设计要求：桥梁施工过程中需要满足的相关规范和标准。
3. 规范文件：专门针对桥梁施工制定的技术规范和标准。
范本二：一、概述：桥梁移动模架施工工艺工法是一种常用的桥梁施工方法。
通过使用移动模架设备，可以快速、安全地进行桥梁的临时支撑结构搭建。
本文将详细介绍桥梁移动模架施工工法的步骤和注意事项。
二、施工准备：1. 获取施工图纸和设计要求，确保施工按照规定进行。
2. 采购和检查移动模架设备，确保其符合施工需求。
3. 组建施工团队，明确人员分工和。
4. 准备施工材料和工具，确保施工过程中的供给和使用。
三、施工流程：1. 清理施工现场，清除杂物和障碍物，确保施工安全。
桥梁移动模架施工工艺工法(全文)(一)2024
桥梁移动模架施工工艺工法(全文)（一）引言概述:桥梁移动模架施工工艺工法是一种常用于大型桥梁建设的施工方法。
通过使用移动模架，可以大大提高施工效率，减少工期，节约人力物力资源。
本文将介绍桥梁移动模架施工工艺工法的具体步骤和施工要点。
正文内容:1. 模架搭设- 进行桥梁移动模架施工前，需进行详细的设计计算和工艺分析；- 根据设计要求，选用合适的模架类型及规格，并保证模架的稳定性和承载能力；- 将模架逐步搭设在桥梁上，确保各部分的连接牢固稳定。
2. 模架调整- 在模架搭设完成后，进行必要的模架调整；- 通过调整模架的高度、水平和位置，使其与桥梁的结构完全契合；- 确保模架的调整准确，以保证后续施工的正常进行。
3. 混凝土浇筑- 在模架调整完成后，进行混凝土浇筑工作；- 根据设计要求，采用合适的混凝土类型和浇筑方式；- 控制混凝土的工作性能和浇筑速度，确保混凝土的均匀性和质量。
4. 模架拆除- 当混凝土充分凝固后，进行模架的拆除工作；- 根据拆除顺序和方法，逐步拆除模架；- 注意拆除过程中的安全问题，并采取相应的防护措施。
5. 施工质量控制- 在整个施工过程中，要进行严格的质量控制；- 使用合格的施工材料和设备，确保施工质量；- 进行必要的建档记录和实时监测，以确保施工过程的合规性。
总结:桥梁移动模架施工工艺工法是一种高效的桥梁建设方法。
通过模架的搭设、调整、混凝土浇筑、拆除等步骤，可以实现整个施工过程的顺利进行。
合理控制施工质量和采取安全措施，是保证桥梁移动模架施工工艺工法顺利实施的关键。
移动模架施工工艺工法
移动模架施工工艺工法1 前言1.1 概况移动模架系统（move support system）简称MSS，是桥梁施工的先进方法。
移动模架系统是一种自带模板，利用承重梁支承模板，对混凝土梁进行逐孔现场浇注的施工机械。
国外，最早在1969年由德国PZ公司研制在德国阿母辛克（Amsinck）桥正式使用。
国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。
移动模架承重部分类型常见的多为两组定型的钢箱主梁（图1），也有使用拆装式常备杆件改造后的桁梁（图2）；定型钢箱主梁形式的移动模架系统一般为专门设计，对匹配梁型使用，梁跨20～40m范围均有应用；拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下，本工法主要内容为后者。
图1 钢箱主梁式移动模架构造图图2 桁架主梁式移动模架构造图该类移动模架体系由四部分组成：①固定于桥墩上部用来支承桁梁平台的支承体系；②收折式桁梁平台；③平台转跨推进行走系统；④支架平台上的满堂支架体系。
1.2 工艺原理1.2.1 整个支撑体系附着于支撑墩柱上，通过支撑键及预埋键盒，将施工荷载全部转移至墩柱之上，不再设置临时支墩。
1.2.2 每组桁梁通过可收折横联行成整体，作为现浇梁施工的支架平台。
1.2.3 支撑体系上设置横、纵移装置，完成横移及纵移。
2 工艺工法特点2.1 无需地基处理，能对高度较大、无法或较难设置落地支架的现浇梁进行施工，减少了对环境的依赖和破坏，适用范围广。
2.2 使用常备杆件，可依具体施工条件进行组合，适应性强。
牵引设备移动，操作简单，安全可靠。
2.3 采用倒三角及倒梯形加强承重杆系，为桁梁提供足够的抗弯能力及刚度；承重杆系为收折设计，满足平台向前行走。
2.4 标准化作业、施工周期快、质量好。
3 适用范围3.1 高墩现浇箱梁施工。
3.2 复杂地形现浇梁施工。
3.3 水上多跨现浇梁施工。
4 主要技术标准《铁路架桥机架梁规程》TB10213《钢结构设计规范》GB50017《钢结构工程施工质量验收规范》GB50205《铁路混凝土工程施工技术指南》TZ210《客运专线铁路桥涵工程施工技术指南》TZ2135 移动模架施工方法移动模架作为主要承重结构，利用桥墩为支点临时支承梁体自重，在移动模架上完成模板调整、预拱度设置、绑扎钢筋、浇筑混凝土、张拉预应力索筋等，当完成一孔梁的施工，之后移动模架落模，移动至下一跨就位，以此进行逐孔浇筑施工。
移动模架施工工艺工法讲解
移动模架施工工艺工法（QB/ZTYJGYGF-QL-0503-2011）桥梁工程有限公司赵红来刘涛1 前言1.1 工艺工法概况移动模架系统（move support system）简称MSS，是桥梁施工的先进方法。
移动模架系统是一种自带模板，利用承重梁支承模板，对混凝土梁进行逐孔现场浇注的施工机械。
国外，最早在1969年由德国PZ公司研制在德国阿母辛克（Amsinck）桥正式使用。
国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。
移动模架承重部分类型常见的多为两组定型的钢箱主梁（图1），也有使用拆装式常备杆件改造后的桁梁（图2）；定型钢箱主梁形式的移动模架系统一般为专门设计，对匹配梁型使用，梁跨20～60m范围均有应用；拆装式常备杆件形式的移动模架系统的优势在于平曲线半径较小、梁跨多种组合等定型移动模架无法适应的环境下，钢箱主梁式移动模架与桁架主梁式移动模架原理基本相同，本工法主要内容为桁架主梁式移动模架。
图1 钢箱主梁式移动模架构造图钢箱主梁式移动模架结构系统主要有：钢箱主梁、桁式鼻梁、横梁、模板系统、平台支架系统、支承移动模架主梁的支承系统、移动模架前移及横梁模板开合调整的液压控制系统。
图2 桁架主梁式移动模架构造图该类移动模架体系由四部分组成：①固定于桥墩上部用来支承桁梁平台的支承体系；②收折式桁梁平台；③平台转跨推进行走系统；④支架平台上的满堂支架体系。
1.2 工艺原理1.2.1 整个支撑体系附着于支撑墩柱或支承于桥梁承台上，通过支撑键及预埋键盒，将施工荷载全部转移至墩柱或承台之上，不再设置临时支墩。
1.2.2 每组桁梁通过可收折横联形成整体，作为现浇梁施工的支架平台。
1.2.3 支撑体系上设置横、纵及竖向移动装置，完成横移、纵移及高度调整。
2 工艺工法特点2.1 无需地基处理，能对高度较大、无法或较难设置落地支架的现浇梁进行施工，减少了对环境的依赖和破坏，适用范围广。
2.2 使用常备杆件，可依具体施工条件进行组合，适应性强。
移动模架施工技术
➢
辅助设施
模 爬梯
架 操作平台
栏杆
纵移千斤顶
开模千斤顶
横移千斤顶 支承千斤顶
28
移动模架的构造
➢ 下行式移动模架总体构造 按导梁分类有
承台
支腿支撑在 承台
移动模架主 梁（在下）
支腿支撑在 墩身
移动模架主梁 （在下）
移动模架的定义
➢ 移动模架特点： 无需搭设支架，不影响通航和桥下交通。
移 适合桥址两侧是隧道、深山峡谷、江河、湖泊、滩地、跨路等。 动 可多次周转倒用。 模 架 机械化、自动化程度高。
一次性投资大。 施工准备和操作较复杂，管理难度大。 高空作业量大，施工周期长。
台座、台座吊挂及限位、活动挡板。
滑移轨道
上
纵移滑靴
台座吊挂及限位
行
滑块
式
移
动
模 架
纵移滑靴 轨道
纵移千斤顶
活动挡板
台座
27
移动模架的构造
➢ 电气及液压系统
电气系统：给泵站、走行和照明系统供电。
液压系统：有液压泵站、支承千斤顶、横移
上 行
千斤顶、纵移千斤顶、开模千斤顶、控制元
式 件及管路。
移 动
2
01
移动模架的内涵
完成本单元时，你应能： 1.什么是移动模架； 2.移动模架的构造； 3.移动模架的技术性能要求。
3
移动模架的定义
➢ 移动模架
是一种自带模板，在桥跨间自行移位的现浇施工设备。
移 动 模 架
上行式移动模架。
下行式移动模架。
移动模架的定义
➢ 上行式移动模架（也叫上承式）：
移 动 模 架
上
行
式
桥梁移动模架施工工艺工法
桥梁移动模架施工工艺工法1 前言1.1 概况移动模架逐孔现浇法工艺的作业设备，BllMovable Scaffolding System，所以移动模架工法也简称MSS工法，在我国大陆地区一般称MSS为造桥机。
MSS 造桥机是一种安装简易、操作高效、重量轻的整孔现浇桥梁施工设备，它适用于各种断面、各种跨度的桥梁和不同的桥型。
当桥墩较高、桥跨较长或桥下净空受到限制时，已更为广泛地采用移动模架逐孔现浇施工技术。
国外，最早在1969年由德国PZ公司研制在德国阿母辛克（Amsinck）桥正式使用。
国内最早于1990年引进该类造桥设备施工了厦门高集海峡公路大桥。
我国第一条客运专线秦沈线，由于受架设设备限制，采用的大都是32 m及以下跨度的PC箱梁，使桥梁孔跨布置受到了局限。
京沪高速铁路大量采用中等跨度PC箱梁，随着移动模架造桥机的不断改进完善及造桥技术的日臻成熟，该技术必将拥有广阔的发展空间。
移动模架造桥机有两种结构形式，即上行式（图1）和下行式（图2）。
图1 上行式移动模架构造图图2 下行式移动模架构造图1.2工艺原理移动模架造桥机技术现已成为最主要的建桥方法之一。
移动模架为架模一体式施工方式，其工艺原理是在设计混凝土箱梁的上方(或下方)设置承重钢主梁来支承模板、梁重和各种施工荷载，钢主梁可在滑道滑行。
钢主梁前端支承于墩上．后端支承于已浇混凝土梁端上。
当一跨梁段张拉完毕后，脱模卸架，由模架上配套的液压系统和传动装置，牵引钢主梁和模板纵移至下一跨。
此方法为大型桥梁施工向机械化、自动化和标准化的方向迈进了成功的一步。
实践证明此法适用于跨径20-70m的等跨和等高度连续梁桥施工，平均推进速度约每昼夜3m。
2.工艺工法特点2.1 工序简单，施工周期短。
上、下部构造可平行施工，在下部构造超前完成2～3孔后，上部箱梁施工即可按顺序进行，有利于加快全桥的整体施工进度。
机械化程度高，采用全液压设备进行操作，极大程度地降低了劳动强度，缩短施工周期：经过与国内传统的施工方法对比发现，采用MSS技术施工可缩短桥梁上部结构施工工期达50一200％。

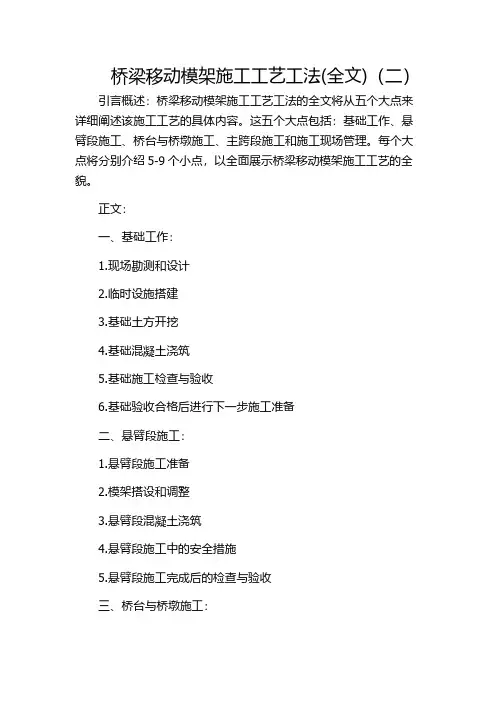

桥梁移动模架施工工艺工法(全文)(两篇)
引言：桥梁是连接两个地理位置的重要交通设施，其建设对于城市发展和人民生活至关重要。
在桥梁的建设过程中，移动模架施工工艺工法是一种常用的施工方法，能够有效地提高施工效率和质量。
本文将详细介绍桥梁移动模架施工工艺工法的各个环节及其在桥梁建设中的应用。
概述：桥梁移动模架施工工艺工法是一种以模块化构件为基础的桥梁施工方法。
其主要特点是采用可移动的施工模架，通过逐步安装和移动模块化构件，实现桥梁的逐段建设。
该工法具有施工周期短、灵活性高、适用性广等优点，被广泛应用于各种类型的桥梁建设项目中。
正文内容：一、模块化构件制造1. 模块化构件的设计：根据桥梁的设计要求，进行模块化构件的设计，包括结构形式、材料选择、尺寸确定等。
2. 模块化构件的制造：通过预制厂或现场预制的方式，生产模块化构件，确保其质量和准确度。
二、模块化构件的准备1. 运输准备：根据模块化构件的尺寸和重量，选择合适的运输工具，并进行合理的运输计划。
2. 安装准备：在施工现场准备好安装所需的设备和工具，并进行必要的安全措施。
三、模块化构件的安装1. 模块化构件的调整：根据桥梁的实际情况，对模块化构件进行必要的调整和校准。
2. 模块化构件的定位：根据设计图纸和施工要求，将模块化构件准确地放置在预定位置上。
3. 模块化构件的连接：采用焊接、螺栓连接等方式，将模块化构件与桥梁其他部位进行连接。
四、模块化构件的移动1. 移动工艺设计：根据桥梁的设计和模块化构件的特点，制定合理的移动工艺方案。
2. 移动模架的调整：根据桥梁的实际情况，对移动模架进行必要的调整和校准。
3. 模块化构件的拆解：将已完成的模块化构件从移动模架上拆解下来，为后续施工工序做好准备。
4. 移动模架的滚动：采用液压、机械等方式，使移动模架按照设计要求进行水平和垂直的滚动。
五、模块化构件的拼装1. 模块化构件的调整：根据桥梁的实际情况，对模块化构件进行必要的调整和校准，保证其准确性和稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、前言随着桥梁建设的飞速发展，预应力混凝土连续箱梁由于具有整体刚度大、施工质量容易保证、养护成本低等优点，已广泛应用于城市高架桥和大型桥梁的引桥建设中。
而混凝土连续箱梁的施工方法，在国内却基本局限于采用满堂支架现浇。
相比之下，移动模架法施工具有以下明显的优点：第一是工序简单，施工周期短，同时移动模架逐孔施工，具有明显的经济效益；第二是不需进行基础的处理，适用范围广；第三是移动模架对于高墩桥梁，尤其是城市高架桥，具有显著的安全性，同时可不影响桥下的通车要求。
针对润扬长江大桥北引桥的现场环境和混凝土连续箱梁的结构特点，路桥集团公路二局研制开发了YZ40/1500下行式移动模架造桥机，该造桥机适用于混凝土箱梁的逐孔现浇施工及先简支后连续的预制拼装施工。
二、工法特点1、本工法使用的移动模架造桥机结构简单，部件尽量选用常用周转材料，加工量相对较小，节省成本。
2、一孔梁段施工完成后移动模架整体行走至下一孔，无需多次拼装模板及预压，施工周期短且所需人员少。
3、调整主梁之间的距离和模板顶托高度即可适应不同几何尺寸梁段的浇注，设备通用性好。
4、结构受力明确，理论计算结果与实际发生情况极为吻合，结构安全可靠，而且有利于箱梁的施工控制，保证良好的线形。
5、本工法跨中无任何支撑，因此跨间地基不需处理，同时在施工时不影响通车通航，具有显著的社会经济效益。
三、适用范围本工法适用于45米左右跨径预应力混凝土连续箱梁逐孔现浇，也可用于混凝土箱梁节段拼装法施工。
特别是墩身超过一定高度搭设支架有困难时，施工现场地基软弱或桥下有通车通航要求时，以本移动模架造桥机施工具有很大的优越性。
本工法主要以陆上施工为主，水中施工时应根据现场情况作适当变动。
四、施工工艺（一）、构造移动模架造桥机由主梁、缓冲架、横梁、横移工作台、支撑托架和内外模板等主要构件组成。
见图1图1 移动模架立面图1.主梁一套移动模架造桥机包括两根箱形主梁，位于墩身外侧，混凝土箱梁翼缘板下方，混凝土箱梁、模板和横梁的重量均由它承受。
单根主梁全长90m，由10节钢箱梁依靠高强螺栓及钢销相连接。
主梁外形尺寸均为2.7m（高）×1.35m（宽），为了追求造桥机的经济性，主梁钢箱采用的钢板厚度是根据所处位置承受的最大弯矩来确定的。
2.缓冲架缓冲架位于主梁尾端，由型钢加工而成。
在主梁纵移过程中，尾端脱离后支撑托架时，缓冲架能消除因主梁弯矩突然释放导致的结构剧烈振荡。
3.横梁横梁采用常用周转材料六四军用梁，是底模的支撑平台，浇注混凝土时也做为两根主梁的横向联系。
横梁每2m布置一道。
4.横移工作台横移工作台即主梁在支撑托架上的滑动支座。
工作台下设横向不锈钢走船，以千斤顶牵引横移工作台即可实现移动模架的横向开合，保证移动模架前移时避开墩身。
5.支撑托架支撑托架是整套移动模架最后一道传力结构，负责将钢筋、混凝土和移动模架自重等荷载传递到承台上。
支撑托架由三角架和竖向支腿组成，依靠预应力粗钢筋对拉与墩身固定。
每套移动模架包括三对支撑托架，随梁段的浇注周转使用。
6.模板模板系统由外模、内模和外模架组成，均为钢结构。
外模板由底模、腹板模和翼板模三大块组成，其中底模沿桥轴线分割为独立的两块，移动模架行走时底模板由中线分离，随两根主梁分别横移。
外模架支撑于横梁上，将梁体混凝土侧压力及翼板荷载传递至横梁，调整侧模架的高度也可使移动模架适应不同断面型式的箱梁施工。
内模采用小块钢模，便于施工过程中的调整，内模支撑采用碗扣式脚手架钢管。
图2 移动模架结构图（二）、技术参数1.全套移动模架自重620t2.适用箱梁跨径45m以下，箱梁每延米自重30t3.墩身高度10m以上（低于10m时可用钢管桩代替支撑托架），墩身高度过高时，施工时注意风速的影响4.最小平曲线半径400m5.最大挠度L/4006.行走及横移时最大风速6级7.施工速度10~15d/跨（三）、工作原理箱梁混凝土荷载通过横梁传递到主梁，主梁安放于墩旁支撑托架上，并通过支撑托架纵向行走状态图3 移动模架断面图操作迅速方便。
移动模架在浇注混凝土时和行走时断面见上图3。
（四）、加载试验1.加载目的（1）检验移动模架主梁的实际抗弯能力。
（2）消除移动模架的非弹性变形。
（3）实测支点处的沉降值，以推算出砂筒的沉降值。
（4）实测跨中的挠度值，与理论计算跨中挠度值对比，验证理论计算值准确性，为箱梁浇注预拱度设置提供经验数据。
2.加载方法YZ40/1500型移动模架结构简单，受力明确，无需采用等荷加载试压，根据加载试验的目的，可直接采用分级跨中等弯矩加载试压法，即在主梁跨中分级加载，分级荷载分别为：90t、150t、250t、300t，分级最大荷载在主梁跨中产生的弯矩同首跨箱梁荷载在主梁跨中产生的弯矩相同，以验证移动模架主梁的实际抗弯能力。
每级荷载加载完毕后对主梁和精轧螺纹钢吊杆进行详细检查，并在40m跨径内1/4、1/2和3/4点跟踪测量标高变化，分析挠度有无异常。
加载试验的压重块采用混凝土试块、万能杆件、型钢、钢筋等等（具体采用何种压重块可根据工地具体情况确定）。
分级加载的重量根据50t吊车的指示盘指示进行累加，或由压重块体积、密度相互关系进行换算累加。
加载分配梁采用36号槽钢组焊而成，加载吊杆采用φ32精轧螺纹钢，承重构件采用4片贝雷架组合梁，详细加载方法见下图4，观测结果见表1。
表1 加载试验荷载挠度对应表（单位：mm）3.预拱值设置根据加载试验，扣除支点处砂筒的沉降值和主梁的非弹性变形值，YZ40/1500型模架主梁在跨中产生的挠度同理论计算值基本吻合，预拱值的设置应综合考虑砂筒的沉降和主梁的下挠值，即：支点处和跨中均需预拱值设置，用以克服砂筒的沉降值和跨中的挠度值。
跨中的预拱值按理论计算扣除预应力反拱值（设计单位提供），按二次抛物线进行分布设置，通过在横梁下垫置钢板块抬高横梁来实现；支点处直接提高砂筒高度来实现预拱值设置。
（五）工艺流程图5 施工工艺流程图（六）、施工过程及要点1.施工准备（1）预备枕木或者预制混凝土垫块（主梁拼装时垫高主梁，便于主梁底板螺栓连接操作）。
（2）箱梁内模、外模及模板支架的设计及加工。
（3）培训移动模架操作人员。
（4）50t履带吊进场。
（5）移动模架器材进场。
（6）在吊装主梁的墩顶预埋精轧螺纹钢锚杆。
（7）安装墩顶贝雷架，并锚固于墩顶上。
（8）主梁组拼。
（9）主梁吊装。
（10）主梁加载试验。
（11）安装横梁、底模分配梁、侧模架、底模、侧模。
（12）箱梁施工材料准备。
2.移动模架的安装（1）主梁拼装场地的选择YZ40/1500型移动模架跨中单节主梁约重19t，端头节段主梁重约12t，组拼时采用50t 履带吊起吊主梁配合组拼，组拼的场地根据施工场地实际情况选择较开阔的场地，一般选择在起始浇注梁段旁进行组拼，若起始浇注梁段下场地条件不利于组拼，可在其它场地较好的梁段下进行拼装，主梁吊装后行走至起始浇注梁段。
（2）主梁组拼步骤①. 场地平整。
②. 根据吊装布置图安放混凝土垫块。
③. 安放第一节主梁，主梁位置应不妨碍吊车行走及作业。
④. 安放第二节主梁并和第一节主梁用销子及螺栓连接成一体。
⑤. 安放第三节主梁并和第二节主梁连接成一体，以此类推直至将10节主梁全部连接成整体。
⑥. 同样方法，组拼另一侧主梁。
⑦. 对所有主梁连接位置进行检查，查看螺栓是否松动或漏上，主梁销子保险插销是否卡紧等等。
（3）主梁组拼的工艺要求YZ40/1500型移动模架主梁的连接采用φ63销子及M27B级高强螺栓，考虑到工地现有的施工条件及模架需经常拆卸的特点，主梁连接设计未考虑摩擦力，仅考虑了高强螺栓本身的抗剪力及主梁螺栓孔孔壁承压，因此对主梁的连接工艺要求并不高。
但为确保主梁的连接有一定的安全储备，主梁连接工艺仍有以下几点要求：①. 禁止采用废旧高强螺栓进行连接。
②. 高强螺栓应由制造厂按批套供货，必须有出厂质保书，在使用时必须按同批配套使用。
③. 工地安装时，应按当天实际需要的数量领取，当天领用的螺栓必须妥善保管，不得乱放。
④. 主梁栓接时应对摩擦面采用钢丝刷除锈处理，并在晴朗天气下进行栓接，以增大摩擦系数。
⑤. 螺栓的拧紧分为初拧和终拧，初拧采用普通扳手，终拧采用扭矩测力器拧紧，避免人为因素影响。
⑥. 终拧完成后，以油漆标记，防止漏拧。
⑦. 高强螺栓连接完成后，用小锤（0.3kg）敲击法对高强螺栓进行普查，以防漏拧，查验合格后，连接板缝应及时用腻子封闭，连接处用防锈油漆进行涂刷。
（4）主梁的吊装YZ40/1500型主梁由10节梁段通过高强螺栓连接而成，其中每根主梁重160t，吊装采用墩顶预埋精轧螺纹钢锚固贝雷梁作为扁担梁，通过贝雷梁起吊主梁并临时锚固于贝雷梁上，然后利用50t履带吊分别安装支撑托架、工作台等支撑体系，支撑体系安装完成后，下放主梁落位于横移工作台，完成主梁吊装，见图6。
主梁详细安装步骤如下：②. 拼装贝雷梁。
贝雷梁由4片贝雷架组合而成，每节断面均采用自制花架横向牢固连接，以确保贝雷梁整体受力。
③. 安装贝雷梁。
贝雷梁采用50t吊车直接起吊安装，安装后利用预埋的精轧螺纹钢将贝雷梁锚固在墩顶上，每根精轧螺纹钢施加预拉力15吨左右。
④. 按主梁起吊位置放线，组拼主梁。
⑤. 安装精轧螺纹钢、分配梁、撑脚、千斤顶等提升系统，一切准备就绪后，采用8台60t千斤顶同步起吊主梁，提升主梁离开地面见缝，静置主梁12个小时左右，观察贝雷梁、精轧螺纹钢、分配梁、撑脚、千斤顶等提升系统有无异常情况，如无异常，则继续提升主梁，当主梁提升至不影响履带吊安装支撑托架的高度时，停止起吊，并将主梁临时锚固于贝雷梁上。
⑥. 利用50t履带吊安装支撑托架、工作台等支撑系统。
⑦. 千斤顶往复回油，将主梁下落于工作台上，完成主梁安装。
（5）主梁吊装注意事项①. 密切关注天气情况，避免大风、暴雨天气吊装。
②. 仔细检查分配梁、贝雷梁焊接、锈蚀情况，如发现脱焊、锈蚀严重等应进行加强处理。
分配梁与主梁两边应垫钢板块，防止损伤主梁纵移轨道，同时使分配梁基本处于纯抗剪状态，以减小分配梁跨中弯矩。
③. 吊装前应仔细检查千斤顶、油表的完好性，在吊装过程中做到心中有数。
④. 分配梁下精轧螺纹钢应旋上双螺帽，以防止螺帽松脱。
⑤. 吊装主梁过程中无关人员一律不得进入施工现场，同时必须有专人指挥，密切注意油表读数，确保每根精轧螺纹钢均匀受力，如发现油表读数异常，应立即停止操作，查明原因，排除异常后，方可开始吊装。
⑥. 吊装主梁过程中必须由熟练的张拉工、起重工操作，工程技术人员现场旁站，地面上必须有专人密切注意精轧螺纹钢和主梁侧面的相互距离，如精轧螺纹钢和主梁侧面相靠应立即通知起重人员进行调整。
（6）横梁的安装YZ40/1500型移动模架横梁由六四军用钢梁组拼而成，单根横梁重约2t，其安装步骤如下：①.检查军梁有无损伤情况，在支点处帖焊［16进行加强处理。
