综合机电专业深化设计要点
机电深化设计方案
机电深化设计方案机电深化设计方案1.机电深化设计标准深化设计的主要任务是对主要管道和设备进行复核，对机房和管井内设备和管道进行布置，根据控制标高调整管道的综合排布和重点部位的剖面详图。
深化设计的实施和管理控制要点包括：对设计要求的各系统功能和设备各项参数有充分的理解；完善各专业系统和参数的复核，并了解相关行业类似产品的情况和行业发展动态；根据当前各系统的适用规范或行业标准，对相关参数进行一个粗略的核定，并对差距大的提出调整意见和计算数据；协调配合土建和其他分包，要求所有专业的人员配合，对图纸进行集中的会审；协调各专业的管线布置和标高，对确实无法满足要求的及时与业主和设计院沟通解决。
2.机电综合平面图及剖面详图在深化设计时，要考虑经济合理的综合支架规格和形式，管道排布要考虑支架的空间。
同时，应充分考虑管线上配件的空间、施工的操作空间和后期的维护空间，合理安排出图时间，确保后期的施工不受影响。
重点部位或管线较多的部位的剖面详图应该绘制，并根据综合平面图的布置，合理调整本专业系统管线的走向和布置。
此外，要保证本专业的完整性，并合理美观地设置联合支架，解决复杂密集管线支架的有效布置。
3.管井等专业深化大样详图在深化设计时，应熟悉每根管线的连接形式，根据其连接形式的不同布置合理的操作空间。
管线的排布要充分考虑管井内阀门等配件的安装空间和操作空间，并预留管井的维修操作空间。
此外，要保证管线的完整性，并对每个设备的规格尺寸、运行重量等都有详细的数据，重点协调了解其他分包和指定分包的设备的规格尺寸。
对有基础预埋件或减震措施的要标注其预埋件的种类、规格型号和定位尺寸。
加强和精装修等专业的协调，了解吊顶板、幕墙等的安装尺寸，合理调整末端的风口、灯具、喷头等的布置。
4.设备（基础）定位图5.吊顶天花配合图深化设计应遵循一系列原则，包括设计图纸清晰、美观、便于施工、经济、满足使用功能等。
这些原则在表1-2中列出，包括不得对原设计师的设计原则改变、严格按照国家专业施工及验收规范及设计规范等的要求进行深化设计等。
机电工程项目深化设计
机电工程项目深化设计1、项目深化设计管理本工程机电安装专业分包较多，机电安装包括生活给水系统、排水系统、防排烟系统、地下室人防系统、消防喷淋系统、气体灭火系统、变配电系统、动力照明系统、火灾自动报警控制系统等，工程专业系统多，地下室机房的管线设备密集、空间紧张，协调量大。
为保证本工程满足业主的使用功能需要、达到设计意图，整体质量、工期目标达到项目的整体目标，我们将设立深化设计部进行施工图纸的深化设计。
2、深化设计原则深化设计是指按照建筑师的设计图纸提出的做法要求，由指定承包单位进行具体细部设计，它是将施工各阶段的各节点细部做法进行认真细致的研究、选择最佳设计方案，并以设计图纸形式，报设计、业主审核批准，作为正式施工用图纸。
它是保证工程顺利进行按时完工和保证工程质量的关键所在。
在施工前将根据我们丰富的施工经验结合设计图，组织既有理论基础又有实际经验的技术人员进行深化设计。
(1)成立深化设计组，配备电气专业设计人员2名，给排水专业设计人员1名，通风空调专业设计人员2名。
深化设计组负责机电安装的深化设计，并负责各机电专业的深化设计管理与协调工作。
深化设计组配置四台电脑（内存：1G，硬盘：80G），一台宽幅打印机，采用AUTOCAD、OUATPLANT绘图。
(2)认真做好图纸会审，图纸会审之前，施工人员应认真熟悉图纸，通过图纸会审，领会设计意图，涵盖各分包系统绘制配合总图，包括机电综合施工图与综合土建要求图。
图纸内容能清楚反映所有机电安装的标高、宽度定位及有关与结构及装饰的准确关系。
包括详细的平面、立面和剖面图。
总体效果既能满足设计要求与验收规范，又能考虑交叉施工的合理性以及今后的维修方便，尽可能减少返工现象的发生。
(3)经过对设计图纸进行施工深化并报审批之后，制定施工方案并进行评审，在评审的基础上对施工方案进行优化，经审批后的施工方案作为指导安装施工规范行为的重要技术文件之一。
施工方案强调技术先进，经济适用，可操作性强。
机电深化设计手册
机电深化设计手册
《机电深化设计手册》是一本关于机电深化设计的手册，涵盖了机电深化设计的基本原则、设计流程、设计要点、设计规范等内容。
机电深化设计是指在机电安装工程设计中，对机械设备、电气系统、控制系统等进行深化设计，以满足工程实际需要。
《机电深化设计手册》的目的是为机电深化设计提供指导，帮助设计师在设计过程中遵循规范、标准，提高设计质量，降低工程成本。
《机电深化设计手册》的主要内容包括:
1. 机电深化设计的基本原则：介绍了机电深化设计的基本原则，包括安全性、可靠性、经济性、环保性等。
2. 机电深化设计的流程：介绍了机电深化设计的基本流程，包括需求分析、设计方案的制定、深化设计、施工设计等。
3. 机电深化设计的设计要点：介绍了机电深化设计的设计要点，包括机械设备的设计、电气系统的设计、控制系统的设计等。
4. 机电深化设计的设计规范：介绍了机电深化设计的设计规范，包括尺寸规范、符号规范、材料规范等。
《机电深化设计手册》是一本实用性很强的手册，适用于从事机电深化设计的设计师和工程师，也适用于相关专业的师生和爱好者。
机电深化设计注意事项
机电深化设计注意事项文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]关于机电深化设计一、机电深化设计管理流程1.1目的首先为什么要做机电深化设计呢，首先是甲方/业主的要求，目的是为了提高效率降低成本，对机电系统的优化给施工带来方便。
一句话————省时省力省钱。
1.2依据与甲方合同中的技术条款及甲方提供的施工图；以及相关国家规范、行业标准、标准图集、相关技术参数。
机电深化设计工作内容及出图种类划分：机电工程深化设计，主要取决于与业主合同的约定前期一般包括：——对原设计图纸提出问题；——方案及系统的优化；——系统的核算；——设备参数的核算；——平面布置的合理化建议；——根据甲方要求列出出图计划进度；——列出需出的图纸目录。
工程开始后，一般情况所出图纸包括以下：——机电管线预留预埋图；——机电管线综合平面图；——机电管线综合剖面图；——机电各专业深化设计平面图；——二次墙体综合留洞图；——设备机房大样图；——设备机房基础图；——卫生间大样图；——综合管井大样图；——管道支吊架图；——二次精装末端点位配合平面图；——三维管道图；——竣工图深化设计送审流程基本原则确保实现原始设计意图，实现业主及相关方的需求。
深化设计应以原设计为依据，在事先和原设计师充分沟通的基础上进行图纸深化设计，深化设计完成后，报原设计认可后才能进入下道程序。
管线布置排列一般原则（1）决定各管道的最终安装标高的从上到下依次是：排水管、电缆桥架、线槽、暖通管道、通风管道、给水及消防管道。
（2）电缆桥架、线槽尽量高位安装，通风管道中低位安装。
（3）电缆桥架与水专业管道应分开布置或布置在其上方，以免管道渗漏时损坏线缆造成事故，如必须在一起敷设，电缆应考虑设防水保护措施。
桥架与水管的平行最小净距400mm，交叉最小净距300mm。
（4）强电桥架与弱电线槽之间留有一定间距，以免互相干扰，有条件时，可分别布置在两侧，两者的间距一般不小于300mm。
机电深化设计
第一节机电深化设计一. 深化设计作用本工程地下室泵房、换热站、消防泵房、配电房、楼层走廊、管井等部位机电系统管线密集，通过对施工图纸的深化设计，可以补充和完善图纸，合理布置机电各系统的设备及管路，满足设计和使用功能要求。
1.深化流程图2.流程说明：2.1.图纸会审，了解现有图纸深度及存在问题。
2.2.了解合同内容，明确本工程关于深化设计的工作内容及深度要求。
2.3.依据合同要求及现有图纸状况，确定深化设计出图内容。
2.4.参照整体工程进度需求，制定出图计划。
2.5.深化设计开始前，制定出图细则，使得图纸风格标准统一、规范化。
2.6.依据出图细则，进行各专业图纸深化设计。
2.7.在规定的时间内，进行图纸送审，并跟踪批复情况。
2.8.图纸批复后，晒制蓝图，发放现场，同时归档。
三. 深化设计管理规定1.深化设计应由项目技术负责人牵头，项目技术部负责组织和实施，各专业工长积极配合。
2.绘制的深化设计图纸应绘制综合布置图，对管路密集处绘制剖面图，标明各专业管路的具体标高，平面位置，线路走向等。
3.施工过程中出现设计变更或不符现象，技术部与专业工长及时沟通，提出合理化建议，并与设计单位联系解决。
4.技术交底应结合深化设计的平面图、剖面图进行现场交底，便于工人施工时在深化图的指导下进行施工，使现场施工始终处于受控的状态下。
5.对于批准的深化设计图纸，专业工长在施工中严格按深化图纸施工，由专业工长向施工班组交底，深化设计实施过程中出现专业交叉问题时，立即提交项目技术部进行协调。
6.各机电专业承包商应通过深化设计图纸进行互检交接检工作，便于工程处于受控状态。
四. 深化设计主要内容1.施工图图纸会审本工程涉及到的机电系统复杂，且系统之间接口多，施工图难免还存在些问题。
进场后组织项目技术部、专业组技术人员对整个建筑图纸、结构图纸和机电各专业图纸的仔细复核，发现可能存在的问题，提交给业主和设计师，解决相应图纸问题。
2.综合管线平面布置图在初步深化图的基础上，将给排水、电气、通风空调等各专业管线集中到一张平面图上，并设置不同图层、不同颜色进行区分，平面图上标上管线标高。
建筑机电综合图深化设计

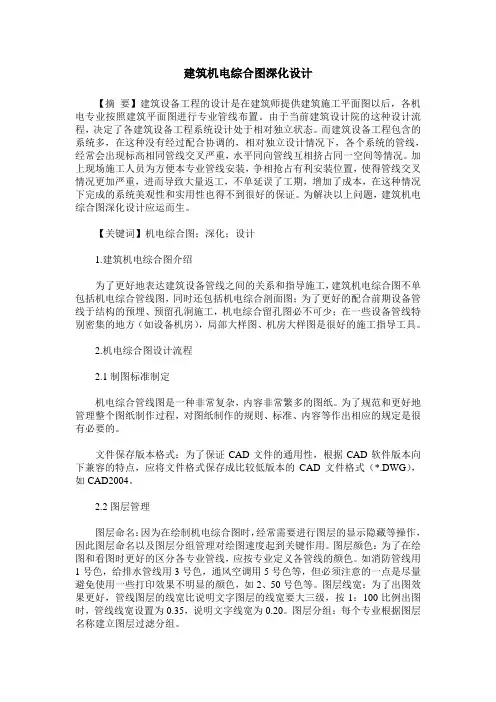

建筑机电综合图深化设计【摘要】建筑设备工程的设计是在建筑师提供建筑施工平面图以后，各机电专业按照建筑平面图进行专业管线布置。
由于当前建筑设计院的这种设计流程，决定了各建筑设备工程系统设计处于相对独立状态。
而建筑设备工程包含的系统多，在这种没有经过配合协调的，相对独立设计情况下，各个系统的管线，经常会出现标高相同管线交叉严重，水平同向管线互相挤占同一空间等情况。
加上现场施工人员为方便本专业管线安装，争相抢占有利安装位置，使得管线交叉情况更加严重，进而导致大量返工，不单延误了工期，增加了成本，在这种情况下完成的系统美观性和实用性也得不到很好的保证。
为解决以上问题，建筑机电综合图深化设计应运而生。
【关键词】机电综合图；深化；设计1.建筑机电综合图介绍为了更好地表达建筑设备管线之间的关系和指导施工，建筑机电综合图不单包括机电综合管线图，同时还包括机电综合剖面图；为了更好的配合前期设备管线于结构的预埋、预留孔洞施工，机电综合留孔图必不可少；在一些设备管线特别密集的地方（如设备机房），局部大样图、机房大样图是很好的施工指导工具。
2.机电综合图设计流程2.1制图标准制定机电综合管线图是一种非常复杂，内容非常繁多的图纸。
为了规范和更好地管理整个图纸制作过程，对图纸制作的规则、标准、内容等作出相应的规定是很有必要的。
文件保存版本格式：为了保证CAD文件的通用性，根据CAD软件版本向下兼容的特点，应将文件格式保存成比较低版本的CAD文件格式（*.DWG），如CAD2004。
2.2图层管理图层命名：因为在绘制机电综合图时，经常需要进行图层的显示隐藏等操作，因此图层命名以及图层分组管理对绘图速度起到关键作用。
图层颜色：为了在绘图和看图时更好的区分各专业管线，应按专业定义各管线的颜色。
如消防管线用1号色，给排水管线用3号色，通风空调用5号色等，但必须注意的一点是尽量避免使用一些打印效果不明显的颜色，如2、50号色等。
图层线宽：为了出图效果更好，管线图层的线宽比说明文字图层的线宽要大三级，按1：100比例出图时，管线线宽设置为0.35，说明文字线宽为0.20。
机电深化设计的主要内容及工作流程深化设计工作手册
机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册机电深化设计的主要内容及⼯作流程深化设计⼯作⼿册1、主要依据1.1.业主提供的初设图或施⼯图1.2.合同⽂件中的设备明细表1.3.业主招标过程中对承包⽅的技术答疑回复1.4.相关的国家及⾏业规范2、机电深化设计的任务2.1.必须在完成本专业施⼯图审核及各专业间互审，充分理解设计意图的基础上进⾏，对施⼯图中存在的问题应即时汇总与原设计单位和业主确定处理⽅法。
2.2.必须结合本⼯程的施⼯⽅案和施⼯⼯艺，有针对性确定机电综合图设计的条件和适⽤⽅法。
2.3.合理布置各专业管线，最⼤限度的增加建筑使⽤空间，减少由于管线冲突造成的⼆次施⼯。
2.4.综合协调机房及各楼层平⾯区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的⾼度，同时保证机电各专业的有序施⼯。
2.5.综合排布机房及各楼层平⾯区域内机电各专业管线，协调机电与⼟建、精装修专业的施⼯冲突。
2.6.确定管线和预留洞的精确定位，减少对结构施⼯的影响2.7.弥补原设计不⾜，减少因此造成的各种损失。
2.8.核对各种设备的性能参数，提出完善的设备清单，并核定各种设备的订货技术要求，便于采购部门的采购。
同时将数据传达给设计以检查设备基础、⽀架是否符合要，协助结构设计绘制⼤型设备基础图。
2.9.合理布置各专业机房的设备位置，保证设备的运⾏维修、安装等⼯作有⾜够的平⾯空间和垂直空间。
2.10.综合协调竖向管井的管线布置，根据其管线的使⽤功能不同，使其安装位置有所变动使管线的安装⼯作顺利地完成，并能保证有⾜够多的空间完成各种管线的检修和更换⼯作。
2.11.完成竣⼯图的制作，及时收集和整理施⼯图的各种变更通知单。
在施⼯完成后，绘制出完成的竣⼯图，保证竣⼯图具有完整性和真实性。
3、机电深化设计⼯作在⼯程各阶段的主要内容3.1.项⽬投标报价阶段的主要内容3.2.项⽬施⼯前期的主要内容3.3.项⽬实施阶段的主要内容3.4.项⽬竣⼯阶段的主要内容4、机电深化设计组织机构图·总部深化设计组和项⽬深化设计部的分⼯，以及是否引⼊外协设计院等，将根据项⽬深化设计任务的难易程度及⼈员配置情况，在该项⽬的机电深化设计策划书中进⾏明确。
机电专业深化设计原则
机电专业深化设计原则1.机电深化设计概述机电管线综合深化设计，就是将同一区域内的机电管线进行综合，根据不同管线的不同的性质、不同的功能、不同的施工要求、结合建筑装修的要求，进行统筹的管线位置排布。
随着社会的发展和科技的进步，建筑的功能越来越强大，智能化越来越高，建筑内的机电管线也越来越多，尤其是公共建筑，其机电管线密集而且复杂，施工难度更大，其中往往包括给排水、暖通、强弱电等各个专业和系统，多种管线交错排布，仅依靠设计单位提供的平面、系统图纸和少量节点图，无法达到依图施工的程度，经常会出现专业间交叉打架、拆改的现象，因此，机电管线综合深化设计工作就非常必要。
通过机电管线综合深化设计，可以更好的落实和调整工程建设方、监理及设计的各项要求，合理分布机电工程各专业管线的位置，可以最大限度实现设计和施工之间的衔接，为各机电专业的施工提供技术支持，为整体施工的顺利进行创造条件，满足项目质量要求高、工期紧的标准。
2.机电深化设计特点机电管线综合深化可以完善施工节点设计和施工详图设计；机电管线综合深化可以通过综合图纸解决在保证功能的情况下机电系统内部管线标高和位置问题，避免交叉时产生冲突，同时还要配合并满足结构及装修的各个位置的需要；机电管线综合深化可以在排布专业管线的同时考虑运行管理维修和二次施工要求；机电管线综合深化通过三维深化图，可以清楚地知道哪里有交叉、哪里有碰撞，更系统地展示平面图纸与实际施工之间的对应关系；通过管线综合深化设计，机电安装施工单位可以更好控制成本，比如可以采用综合支吊架，可以减少施工安装后的拆改工作量等。
3.机电深化设计准备机电管线综合深化的质量是机电工程进度的保证，为此必须配备充足的技术力量。
在深化设计人员的选择上，选择具有一定的设计基础和一定施工经验的技术人员，具备良好的专业素质及认真负责的工作态度，能熟练掌握AUTOCAD、REVITBIM 建模的使用。
深化设计人员要有明确的分工，成立专门的深化设计小组，并配备专用办公室、绘图工具和软件等。
机电深化设计制图规范
机电深入设计一、目的规范机电深入设计各项管理制度，规范机电深入设计工作流程，一致图纸制作规则、标准、内容和出图深度，知足整个工程施工和商务需要。
二、范围：机电深入设计管理手册范围包含分包图纸送审、对分包图纸审查、深入设计图纸绘制、深入设计图纸送审和出图各个部分。
三、内容机电深入设计管理手册内容由机电深入设计工作流程、机电深入设计图纸绘制技术标准管理规定两个部分构成。
四、机电深入设计工作流程概括机电深入设计是工程整体深入设计的构成部分，是钢构造深入设计的前提条件，是构造施工机电预留预埋和机电安装前的技术资料准备。
机电深入设计图纸包含机电综合管线部署图、机电综合留洞图、机电专业深入图、机电机房安装大样图、节点安装大样图及吊顶综合部署平面图。
机电深入设计图纸工作流程最后达成要经历专业图纸办理、制作、审查批复、出图几个过程（详见机电深化设计工作流程）。
五、细则综合管线部署图专业图纸办理1)暖通专业：a.图层：空调风系统：空调风管空调风管文字标明（注：含阀零件）空调水系统：空调水管空调水管文字标明（注：含阀零件）b.文字：字体——仿宋 -GB2312，字高—— 400，字宽——空调风管文字标明可标在风管中间，空调水管文字标明引出至走道外。
c.间距( 见附件 ) ：空调风管间距原则上按许多于150mm部署，空调水管间距原则上按保温后间距许多于 100mm部署；详细间距可拜见附表。
d.颜色：空调风系统及空调水系统的图层颜色一致按随层办理。
2)给排水专业：a.图层：给排水管道给排水管道文字标明（注：含阀零件）b.文字：字体——仿宋 -GB2312，字高—— 400，字宽——给排水管道文字标明引出至走道外。
c.间距( 见附件 ) ：给排水管道间距原则上按保温后（或非保温管外壁）间距许多于100mm部署。
d.颜色：给排水系统的图层颜色一致按随层办理。
3)消防水专业：a.图层：消防水管道消防水管道文字标明（注：含阀零件）b.文字：字体——仿宋 -GB2312，字高—— 400，字宽——消防水管道文字标明引出至走道外。
综合机电专业深化设计要点
综合机电专业深化设计要点首先，深化设计需要具备扎实的机械知识和电气知识。
机械知识包括机械结构设计、机械材料选用、机械运动学等；电气知识包括电路设计、电气控制、电气驱动等。
只有具备这些知识的基础，才能进行更加深入的设计工作。
其次，深化设计需要关注创新和优化。
深入研究机械和电气领域的最新技术和研究成果，以找到更好的设计方案。
同时，通过分析和优化设计方案，提升设计方案的效果和性能。
第三，深化设计需要注重系统集成。
综合机电专业的设计通常涉及到多个子系统的设计，如电路系统、运动控制系统、传感器系统等。
这些子系统之间需要进行良好的集成和协调，以确保整个系统的运行稳定和高效。
第四，深化设计需要考虑可靠性和安全性。
机电系统的设计涉及到运动部件、电气部件等多个关键组件，需要考虑设备的可靠性和安全性。
通过分析和优化设计方案，避免潜在的故障和事故。
第五，深化设计需要结合工程实践。
机电专业的设计不仅仅是理论研究，更需要考虑实际的工程应用。
在深化设计过程中，需要关注制造工艺、装配工艺等实际问题，确保设计方案的可实施性和可生产性。
第六，深化设计需要进行仿真和测试。
在设计阶段，可以利用计算机仿真和物理测试等手段，验证设计方案的正确性和有效性。
通过仿真和测试结果的分析，进一步优化设计方案。
最后，深化设计需要注重团队合作。
综合机电专业的设计往往涉及多个学科和领域的知识，需要多学科的专家和团队合作。
在设计过程中，需要充分发挥团队成员的专业优势，共同解决问题。
综合机电专业深化设计是一个复杂而有挑战性的任务，要求设计人员综合运用机械和电气知识，并结合实践和团队合作，寻找创新和优化的设计解决方案。
只有不断提升设计水平和专业素养，才能在综合机电专业深化设计领域取得更好的成效。
机电深化设计
目录❑1. 深化设计简述❑2. 深化设计内容及流程❑3. BIM工作流程❑4.工程实例深化设计是指在工程实施过程中对招标图纸或原施工图的补充与完善，使之成为可以现场实施的施工图。
能够更好的为甲方服务，满足现场不断变化的需要。
优化设计方案在现场实施的过程，是为了达到在满足功能的前提下降低成本，为企业创造更多利润。
降低了建设单位投资成本、降低了承包方的施工成本，同时也节约了社会财富的使用。
1.功能适用：满足使用功能，不带缺陷竣工移交。
2.易维护：充分考虑物业使用及后期维护方面。
3.节能环保：设备选型时选择节能环保产品，系统优化，降低能效。
4.耐久性：设备、管线及固定措施经久耐用。
5.安全稳定：系统稳定运行、管线安装安全。
6.美观：排布整齐美观，标识清晰。
深化设计目的1.加深对业主需求的理解，及时按照业主要求调整设计方案。
2.弥补原设计不足，减少因此造成的各种损失。
3.节省资源。
4.优化后期服务5.成本控制对业主1.工程总承包（EPC)能力的必须条件，提升企业竞争力，与国际接轨的必经途径2.产品品质提升最大限度的增加建筑使用空间；综合协调机房及各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证装饰吊顶的高度，同时保证机电各专业的有序施工。
3.提高施工效率降低作业难度4.提高经济效益减少由于管线冲突造成的二次施工。
对施工单位EPC ：设计、采购、施工的工程总承包MEP ：机械、电气、管道的机电工程BIM ：建筑信息模型CSD ：管线综合图CBWD ：综合机电预留预埋图PD ：给排水专业AC ：暖通专业EL ：强电专业ELV ：弱电专业FS ：消火栓系统ZP ：自动喷淋系统专业术语综合管线图和剖面图、设备运输线路图、综合留洞图、土建配合条件图、机房深化综合图、管井综合图、专业优化图、施工作业图、支、吊架平面布置图、大样图、细节详图、专业系统图、精装修点位图，大型机房及管线密集处的BIM图纸。
机电工程整体深化设计方案
机电工程整体深化设计方案一、机电深化设计部署1、结合工程整体部署，我单位将机电深化设计分为三个阶段，在前期我单位将在项目技术负责人的组织下，选派多名资深机电工程师组成深化设计组，由深化设计组领导水暖专业、电气专业深化设计小组进行本工程的深化设计管理、协调工作；施工过程中由各专业工程师对各专业管线进行管线的深化设计工作；到后期各专业分包进场后，联合各专业分包进行二次深化设计工作。
3、机电深化设计流程二、深化设计管理、协调与实施的重要性及重点分析1、深化设计管理、协调与实施的重要性本工程专业涉及多，不仅有总承包范围内的深化设计部分还有业主分包的各专业部分深化设计部分，因此，施工图深化设计的及时与否，将是影响该工程能否顺利施工的一个关键。
为此，我公司将充分发挥自有设计力量，由总承包项目经理部承担施工图深化设计及设计协调等工作，进一步深化设计施工图，并提交原设计认可，对不属于自行施工范围的工作，担负起设计协调、配合的职责，以解决各专业隐含的矛盾，保证工程的顺利施工。
2、深化设计管理、协调与实施的重点分析及应对措施本工程涉及深化图纸设计的内容多、专业面较广，深化图纸不但包括由我总承包范围完成的结构及相关机电专业的深化设计，还包括与业主分包单位的精装修、弱电、精密空调、设备等专业深化设计协调与管理工作。
对于我总承包范围内的深化设计主要体现在机电专业的综合机电图纸设计及与业主分包单位的深化设计协调与管理工作方面，同时，由于本工程的特点及重要性，对于我总承包方的深化图纸设计管理不论在初步深化图纸设计阶段，还是在工程实施阶段深化图纸设计管理阶段均面临有一定困难和挑战，既要保证深化图纸设计的可操作性，还要进行参与深化图纸设计方全面综合协调和管理，同时还要切合工程实施过程中的相应的变动做出适时、适当的修改，以最终符合经过设计批准过的深化图纸的规定和要求，满足本工程建筑总承包工程全面适用及功能性要求。
主要应对措施：首先在我方进场后，根据招标文件要求，结合施工图纸和以往类似工程施工经验，还要编制详尽、切实、可行、适用的综合图深化设计方案，该设计方案同时征得业主与设计的同意后方可实施。
总结机电工程施工中的管线综合深化设计
总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计总结机电工程施工中的管线综合深化设计摘要：综合管线的深化设计关系到施工质量、美观程度等诸多方面，如不高度重视，会给工期、造价、质量造成不必要的麻烦。
关键词：管线综合图剖面图设计协调中图分类号：tu81文献标识码：a文章编号：1674-098x（20xx）03（b）-0-01 机电各专业图纸深化设计的目的是为了更好地协调各专业设备、管线的布置、走向，以保证各专业占有的空间位置是最合理的。
一方面能保证施工的正常进行，另一方面也有助于整个机电系统在竣工后有足够多的维修空间。
其主要工作内容如下。
依照初步设计和国家有关规范，参照土建结构、专业分包商图纸，细化各专业的设计图，以保证各专业的协调施工。
综合协调各楼层平面区域或吊顶内各专业的路由，确保在有效的空间内合理布置各专业的管线，以保证吊顶的高度，同时保证机电各专业的有序施工。
综合协调竖向管井的管线布置，使管线的安装工作顺利地完成，并能保证有足够多的空间完成各种管线的检修和更换工作。
1管道深化设计流程管线深化设计主要方法：绘制断面图、管线综合图、剖面图，采用计算机进行立体建模，模拟空间排布的方式。
首先按照进度计划要求选择深化部位，并挑取其中管线较集中的几个位置选为节点，依据设计图纸中提供的顶板、梁以及装饰单位提供的吊顶标高及做法等参数进行建筑剖面的制作。
剖面绘制完成后一般情况各专业将自己此平面节点位置上的管线按照风、水、电的顺序在剖面中表示出来（例如电桥架较大，水管较小等情况可按实际情况调整绘图顺序）。
在进行管线综合过程中各专业应注意以下问题：（1）对照结构图一次墙体的留洞位置以免绘制管线出墙时位置不能对应；（2）管道保温一定按原比例绘制以免施工过程中遇到空间不够的情况；（3）水管在绘制过程中尽量保持在电气桥架以下；（4）如无特殊情况风管绘制尽量将风管上皮贴梁或顶板；（5）遇到如重力排水管等无压水管时尽量对其进行避让；（6）注意防排烟管道在走廊内需下引排烟风口以保证消防排烟的需要，在进行走廊内管线综合深化设计时需予以充分考虑。
