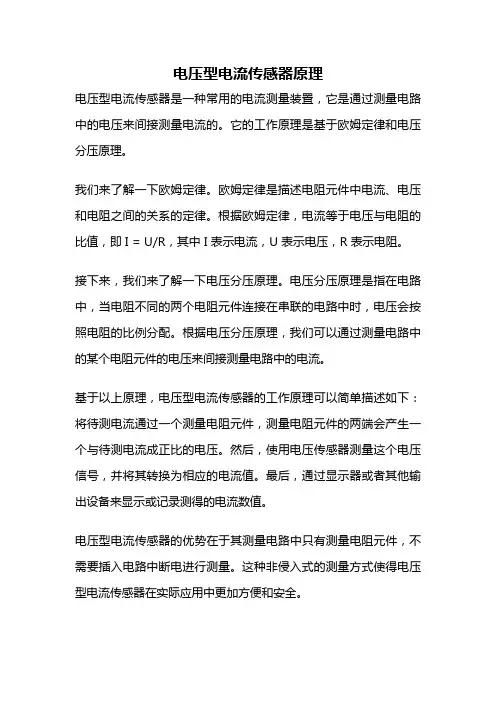

电压型电流传感器原理

电压型电流传感器原理电压型电流传感器是一种常用的电流测量装置，它是通过测量电路中的电压来间接测量电流的。

它的工作原理是基于欧姆定律和电压分压原理。

我们来了解一下欧姆定律。

欧姆定律是描述电阻元件中电流、电压和电阻之间的关系的定律。

根据欧姆定律，电流等于电压与电阻的比值，即 I = U/R，其中 I 表示电流，U 表示电压，R 表示电阻。

接下来，我们来了解一下电压分压原理。

电压分压原理是指在电路中，当电阻不同的两个电阻元件连接在串联的电路中时，电压会按照电阻的比例分配。

根据电压分压原理，我们可以通过测量电路中的某个电阻元件的电压来间接测量电路中的电流。

基于以上原理，电压型电流传感器的工作原理可以简单描述如下：将待测电流通过一个测量电阻元件，测量电阻元件的两端会产生一个与待测电流成正比的电压。

然后，使用电压传感器测量这个电压信号，并将其转换为相应的电流值。

最后，通过显示器或者其他输出设备来显示或记录测得的电流数值。

电压型电流传感器的优势在于其测量电路中只有测量电阻元件，不需要插入电路中断电进行测量。

这种非侵入式的测量方式使得电压型电流传感器在实际应用中更加方便和安全。

然而，电压型电流传感器也存在一些局限性。

首先，由于测量电阻元件的阻值通常较小，所以其对电流的测量范围有一定的限制。

其次，由于测量电阻元件的接入会对电路产生一定的影响，因此需要对电路进行校正和补偿。

此外，电压型电流传感器对电路中的电压稳定性和工作环境条件的要求较高，需要保证测量电路的稳定性和抗干扰能力。

在实际应用中，电压型电流传感器广泛应用于电力系统、工业自动化、电子设备等领域。

电力系统中常用的电流测量装置，如电流表、电流互感器等，都是基于电压型电流传感器原理设计的。

在工业自动化中，电压型电流传感器可以用于电机驱动、电力监测等方面。

在电子设备中，电压型电流传感器可以用于电池充放电管理、充电器控制等应用。

总结起来，电压型电流传感器是一种通过测量电路中的电压来间接测量电流的装置。

各类电力传感器的类型与工作原理

各类电力传感器的类型与工作原理电力传感器是一种用于测量和监测电力系统中各种参数的设备，它们可以测量电流、电压、功率、功率因素等重要参数，为电力系统的运行和维护提供了必要的数据支持。

根据其工作原理和用途，可以将电力传感器分为多种类型，包括电流传感器、电压传感器、功率传感器、功率因素传感器等。

本文将介绍各种电力传感器的类型、工作原理以及应用领域。

一、电流传感器电流传感器是用于测量电路中电流大小的传感器，根据其工作原理和测量方式的不同，可以分为电流变压器、霍尔传感器、电阻式电流传感器等。

1. 电流变压器电流变压器是一种通过电磁感应原理来测量电路中电流大小的传感器。

它是利用电流在导体中产生的磁场来实现测量的，一般由磁芯、一次绕组和二次绕组组成。

当电路中通过电流时，一次绕组产生的磁场会感应在二次绕组上，从而实现对电流大小的测量。

电流变压器具有测量范围广、精度高、响应速度快等优点，广泛应用于电力系统中的电流测量和保护。

2. 霍尔传感器霍尔传感器是一种利用霍尔效应来测量电路中电流大小的传感器。

当电流通过导体时，导体周围会形成磁场，而霍尔传感器可以感应到这种磁场的变化，并将其转换为对电流大小的测量值。

霍尔传感器具有结构简单、使用方便等优点，适用于对电流进行非接触式测量的场合。

3. 电阻式电流传感器电阻式电流传感器是一种利用电路中电流通过电阻产生的电压来实现测量的传感器。

它通常由一根电阻和电流变换电路组成，通过测量电阻两端的电压来计算电路中的电流值。

电阻式电流传感器具有价格低、体积小、可靠性高等优点，适用于对电流进行低成本测量的场合。

二、电压传感器电压传感器是用于测量电路中电压大小的传感器，根据其测量原理和结构不同，可以分为电位器式电压传感器、电容式电压传感器、电压变压器等。

1. 电位器式电压传感器电位器式电压传感器是一种利用电位器原理来测量电路中电压大小的传感器。

它通过调节电位器的位置来改变电路中的输出电压，从而实现对电压大小的测量。

电流传感器的工作原理

电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的信号。

电流传感器的工作原理基于电磁感应和霍尔效应。

1. 电磁感应原理电流传感器利用电磁感应原理来测量电流。

根据法拉第电磁感应定律，当导体中有电流通过时，会产生磁场。

电流传感器中的主要元件是一个线圈，当被测电流通过时，线圈中产生的磁场会与被测电流的大小成正比。

2. 霍尔效应原理电流传感器中的另一个重要原理是霍尔效应。

霍尔效应是指当导体中有电流通过时，会在垂直于电流方向的方向上产生电压差。

电流传感器中的霍尔元件会受到被测电流的磁场的影响，从而产生电压差。

这个电压差与被测电流的大小成正比。

综合上述两种原理，电流传感器的工作原理可以分为以下几个步骤：1. 当被测电流通过电流传感器时，电流传感器中的线圈产生磁场。

2. 磁场作用于电流传感器中的霍尔元件，引起霍尔元件的输出电压差。

3. 输出电压差经过放大电路进行放大处理，然后转换为可测量的电压信号。

为了提高电流传感器的测量精度和减小误差，通常会采取以下措施：1. 温度补偿：由于温度的变化会影响电流传感器的工作性能，因此在设计中需要考虑温度补偿措施，以提高测量的准确性。

2. 线性化处理：电流传感器的输出电压与被测电流之间应该是线性关系，为了实现线性化，可以采用电路设计和校准方法。

3. 绝缘保护：为了保护用户和设备的安全，电流传感器通常需要具备绝缘保护功能，以防止电流泄露和触电危（wei）险。

电流传感器广泛应用于各种领域，例如电力系统、工业自动化、电动车辆等。

通过测量电流，可以实现对电力系统的监测和控制，确保系统的安全运行。

此外，电流传感器还可以用于电流采集、电能计量、电流保护等方面。

总结起来，电流传感器的工作原理是基于电磁感应和霍尔效应，通过测量被测电流产生的磁场和霍尔元件的输出电压差来实现电流的测量。

通过温度补偿、线性化处理和绝缘保护等措施，可以提高电流传感器的测量精度和安全性。

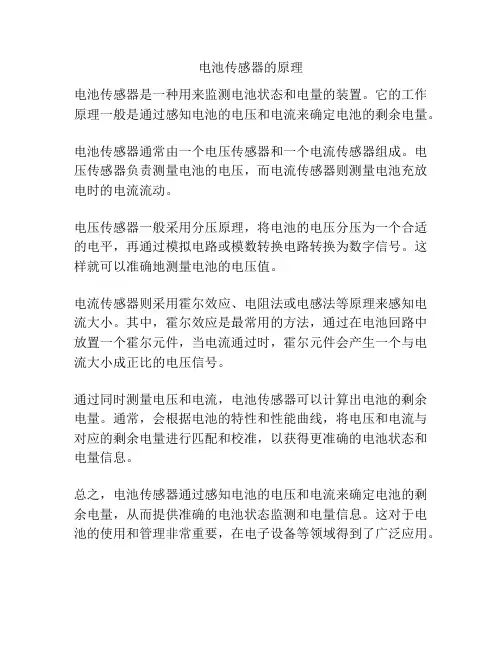

电池传感器的原理

电池传感器的原理
电池传感器是一种用来监测电池状态和电量的装置。

它的工作原理一般是通过感知电池的电压和电流来确定电池的剩余电量。

电池传感器通常由一个电压传感器和一个电流传感器组成。

电压传感器负责测量电池的电压，而电流传感器则测量电池充放电时的电流流动。

电压传感器一般采用分压原理，将电池的电压分压为一个合适的电平，再通过模拟电路或模数转换电路转换为数字信号。

这样就可以准确地测量电池的电压值。

电流传感器则采用霍尔效应、电阻法或电感法等原理来感知电流大小。

其中，霍尔效应是最常用的方法，通过在电池回路中放置一个霍尔元件，当电流通过时，霍尔元件会产生一个与电流大小成正比的电压信号。

通过同时测量电压和电流，电池传感器可以计算出电池的剩余电量。

通常，会根据电池的特性和性能曲线，将电压和电流与对应的剩余电量进行匹配和校准，以获得更准确的电池状态和电量信息。

总之，电池传感器通过感知电池的电压和电流来确定电池的剩余电量，从而提供准确的电池状态监测和电量信息。

这对于电池的使用和管理非常重要，在电子设备等领域得到了广泛应用。

电压电流传感器原理及应用

电压电流传感器原理及应用电压电流传感器是一种用于测量电路中电压和电流的设备，常用于工业自动化系统、电力系统和电动机控制系统中。

其工作原理是基于法拉第电磁感应定律，通过将感应电流流过导线圈产生的磁场与被测电路中的电场或电流相互作用，实现电场或电流信号的转换和测量。

电压传感器的工作原理是基于电势差产生的电场效应。

通过将电压信号输入到传感器的电场板上，电场板上会产生一个与输入电压成正比的电场，从而在传感器中产生一个相应的电流信号。

这个电流信号经过放大和处理后，就可以得到被测电压的准确数值。

电压传感器主要用于测量直流和交流电压，一般具有高精度、高灵敏度和低衰减等特点。

电流传感器的工作原理是基于法拉第电磁感应定律。

通过将被测电流通过导线圈产生的磁场与传感器中的感应电流相互作用，从而在传感器中产生一个与被测电流成正比的输出电压信号。

这个输出信号经过放大和处理后，就可以得到被测电流的准确数值。

电流传感器主要用于测量交流电流，一般具有广泛的频率范围、低损耗和高线性度等特点。

电压电流传感器广泛应用于各种领域。

在电力系统中，电压电流传感器用于测量输电线路和变电站中的电压和电流，实现对电力系统的实时监测和保护。

在电动机控制系统中，电压电流传感器用于监测电动机的运行状态和故障检测，以提高电动机的效率和可靠性。

在工业自动化系统中，电压电流传感器用于测量和控制过程中的电压和电流，实现对生产线和设备的智能化控制。

除了上述应用，电压电流传感器还可以用于家用电器、能源管理系统、电动车充电桩、太阳能发电系统等领域。

在家用电器中，电压电流传感器用于测量电动机的电流，以保护电机不受过载和短路等故障的影响。

在能源管理系统中，电压电流传感器用于监测电网的电压和电流，以及对电力负荷进行分析和优化控制。

在电动车充电桩和太阳能发电系统中，电压电流传感器用于对电能的测量和管理，以确保充电和发电系统的安全和高效运行。

总之，电压电流传感器通过利用电磁感应原理，实现了对电路中电压和电流的测量和转换，广泛应用于工业自动化系统、电力系统和电动机控制系统等领域，为实时监测和控制提供了重要的技术支持。

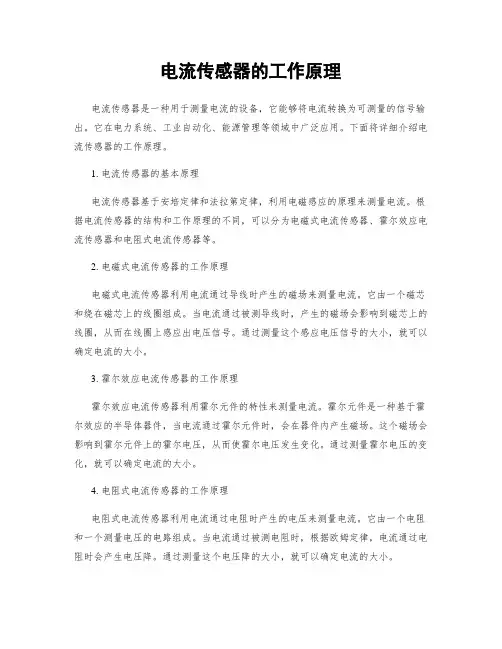

电流传感器的工作原理

电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的信号输出。

它在电力系统、工业自动化、能源管理等领域中广泛应用。

下面将详细介绍电流传感器的工作原理。

1. 电流传感器的基本原理电流传感器基于安培定律和法拉第定律，利用电磁感应的原理来测量电流。

根据电流传感器的结构和工作原理的不同，可以分为电磁式电流传感器、霍尔效应电流传感器和电阻式电流传感器等。

2. 电磁式电流传感器的工作原理电磁式电流传感器利用电流通过导线时产生的磁场来测量电流。

它由一个磁芯和绕在磁芯上的线圈组成。

当电流通过被测导线时，产生的磁场会影响到磁芯上的线圈，从而在线圈上感应出电压信号。

通过测量这个感应电压信号的大小，就可以确定电流的大小。

3. 霍尔效应电流传感器的工作原理霍尔效应电流传感器利用霍尔元件的特性来测量电流。

霍尔元件是一种基于霍尔效应的半导体器件，当电流通过霍尔元件时，会在器件内产生磁场。

这个磁场会影响到霍尔元件上的霍尔电压，从而使霍尔电压发生变化。

通过测量霍尔电压的变化，就可以确定电流的大小。

4. 电阻式电流传感器的工作原理电阻式电流传感器利用电流通过电阻时产生的电压来测量电流。

它由一个电阻和一个测量电压的电路组成。

当电流通过被测电阻时，根据欧姆定律，电流通过电阻时会产生电压降。

通过测量这个电压降的大小，就可以确定电流的大小。

5. 电流传感器的特点和应用电流传感器具有体积小、分量轻、精度高、响应快等特点，广泛应用于电力系统中的电流监测、电能计量、故障检测等方面。

在工业自动化中，电流传感器用于机电控制、电力变频器、电力电子设备等的电流监测和保护。

在能源管理中，电流传感器用于电力负荷监测、能源消耗分析等方面。

总结：电流传感器是一种用于测量电流的设备，根据不同的工作原理可以分为电磁式、霍尔效应和电阻式电流传感器。

电流传感器利用电磁感应、霍尔效应和电阻的原理来测量电流，并将其转换为可测量的信号输出。

它具有体积小、分量轻、精度高、响应快等特点，广泛应用于电力系统、工业自动化和能源管理等领域。

电压互感器、电流互感器原理

电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。

本文将分别从电压互感器和电流互感器的原理进行介绍。

一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。

其工作原理基于互感器的原理，即利用磁感应现象。

电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高压设备并联连接，二次绕组与测量仪表相连。

当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。

这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。

二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。

其工作原理也是基于互感器的原理。

电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。

当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。

通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。

三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。

2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。

3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。

4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。

四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。

电流传感器的工作原理

电流传感器的工作原理引言概述：电流传感器是一种常见的电气测量设备，用于测量电路中的电流强度。

它广泛应用于工业控制、能源管理和电力系统等领域。

本文将详细介绍电流传感器的工作原理。

一、感应原理1.1 磁感应原理电流传感器利用磁感应原理测量电流。

当电流通过导线时，会在周围产生磁场。

电流传感器通过感应线圈或霍尔元件来检测这个磁场。

1.2 感应线圈感应线圈是电流传感器中常用的检测元件。

它由绕组和磁芯组成。

当电流通过被测导线时，感应线圈中的绕组将受到磁场的影响，从而产生感应电动势。

通过测量感应电动势的大小，可以确定电流的强度。

1.3 霍尔元件霍尔元件是另一种常用的电流传感器检测元件。

它利用霍尔效应来测量电流。

当电流通过霍尔元件时，霍尔元件中的霍尔传感器将受到磁场的作用，产生电压输出。

通过测量输出电压的大小，可以确定电流的强度。

二、工作原理2.1 线性关系电流传感器的工作原理基于电流和磁场之间的线性关系。

在一定范围内，电流和磁场的强度成正比。

因此，通过测量磁场的强度，可以间接测量电流的强度。

2.2 非接触式测量电流传感器的工作原理使其成为一种非接触式测量设备。

它不需要直接接触被测导线，减少了安装和维护的复杂性和风险。

2.3 高精度和低失真电流传感器的工作原理使其具有高精度和低失真的特点。

通过合理设计感应线圈或霍尔元件，可以实现对电流的准确测量，并减少测量过程中的失真。

三、应用领域3.1 工业控制电流传感器在工业控制中广泛应用。

它可以用于监测电机的运行状态、控制电力设备的输出、检测电路中的故障等。

3.2 能源管理电流传感器在能源管理中起到关键作用。

通过测量电路中的电流，可以准确计量能源的消耗，帮助企业进行能源管理和节能减排。

3.3 电力系统电流传感器在电力系统中扮演重要角色。

它用于监测输电线路中的电流、保护电力设备免受过载和短路等故障的影响，确保电力系统的安全稳定运行。

四、优势和局限性4.1 优势电流传感器具有非接触式测量、高精度、低失真等优势。

传感器的原理和转换

传感器的原理和转换传感器是指能够将非电能信号转化为电能信号的装置或器件，通常由传感元件和信号处理电路组成。

传感器的原理主要有电压原理、电流原理、电荷原理、电阻原理、磁阻原理、电感原理、电容原理、热敏原理、光电原理等多种类型。

下面分别介绍这些传感器的原理和转换方式。

电压原理：电压原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电压信号，即通过改变电阻或电容来改变输出电压信号。

常见的电压传感器有应变计、压力传感器、温度传感器等。

电流原理：电流原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电流信号，即通过改变电阻或通过电路中的电流改变来改变输出电流信号。

常见的电流传感器有电流互感器、霍尔效应传感器等。

电荷原理：电荷原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电荷信号，即通过改变电荷的形式或电量的大小来改变输出电荷信号。

常见的电荷传感器有电容式加速度计、压电传感器等。

电阻原理：电阻原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电阻信号，即通过改变电阻值或电阻率的大小来改变输出电阻信号。

常见的电阻传感器有温度传感器、湿度传感器等。

磁阻原理：磁阻原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为磁阻信号，即通过改变材料的磁性或磁场的分布来改变输出磁阻信号。

常见的磁阻传感器有磁敏电阻传感器、霍尔元件等。

电感原理：电感原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电感信号，即通过改变电感元件的感应电感或自感电感来改变输出电感信号。

常见的电感传感器有电感式加速度计、角位移传感器等。

电容原理：电容原理是利用物理性能随受测量物理量的变化而变化的传感器。

通过将受测量物理量的变化转化为电容信号，即通过改变电容器两极板间的介电常数或空气介电常数来改变输出电容信号。

电流传感器的工作原理

电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能将电流转换为可测量的电信号。

电流传感器广泛应用于电力系统、工业自动化、电动车辆和家用电器等领域，以确保电流的安全运行和监测。

一、电流传感器的分类根据工作原理和结构特点，电流传感器可以分为以下几类：1. 电磁式电流传感器：利用法拉第电磁感应原理，通过线圈和磁芯的结构来感应电流。

当电流通过线圈时，产生的磁场会引起线圈中的电磁感应，从而产生电压信号。

这种传感器具有响应速度快、精度高、线性度好等特点。

2. 零磁通传感器：通过在传感器中引入磁通补偿技术，使得在正负半周的磁通积分相互抵消，从而实现零磁通。

当电流通过传感器时，会引起磁通的变化，进而产生电压信号。

这种传感器具有高精度、低漂移、低温漂移等特点。

3. 磁电阻式电流传感器：利用磁电阻效应，通过在传感器中引入磁敏电阻材料，当电流通过传感器时，磁敏电阻的电阻值会发生变化，从而产生电压信号。

这种传感器具有响应速度快、体积小、功耗低等特点。

4. Hall效应电流传感器：利用Hall效应，通过在传感器中引入Hall元件，当电流通过传感器时，会产生横向磁场，从而引起Hall元件的电压变化。

这种传感器具有高灵敏度、低温漂移、抗干扰能力强等特点。

5. 光电式电流传感器：利用光电效应，通过在传感器中引入光电二极管和光敏电阻等元件，当电流通过传感器时，会引起光敏元件的光强变化，进而产生电压信号。

这种传感器具有高隔离性、抗干扰能力强等特点。

二、以电磁式电流传感器为例，介绍其工作原理：电磁式电流传感器由一个线圈和一个磁芯组成。

当被测电流通过线圈时，线圈中会产生一个磁场，磁场的强度与电流成正比。

磁芯的作用是集中和引导磁场，提高传感器的灵敏度和线性度。

当电流传感器连接到测量电路时，线圈中的磁场会引起线圈中的电磁感应，从而在线圈两端产生一个感应电压。

感应电压的大小与线圈中的磁场强度成正比，进而与被测电流成正比。

为了提高精度和减小误差，电磁式电流传感器通常采用差动输出方式。

各类电力传感器的类型与工作原理

各类电力传感器的类型与工作原理《各类电力传感器的类型与工作原理》引言：随着现代社会对电力需求的增加，电力传感器逐渐成为监测和控制电力系统的重要组成部分。

电力传感器通过将电力转换为其他形式的能量信号，实现对电力参数的测量和监测。

本文将介绍几种常见的电力传感器类型及其工作原理。

一、电流传感器电流传感器是测量电力系统中电流的重要传感器。

根据其工作原理，电流传感器可分为磁电流传感器和霍尔效应传感器两种类型。

1. 磁电流传感器：该类型的传感器基于法拉第定律，利用电流在导线周围产生的磁场来测量电流。

磁电流传感器通常包括铁芯和线圈，当电流通过线圈时，产生的磁场会引起铁芯中的磁通量变化，进而感应出电动势信号，从而测量出电流大小。

2. 霍尔效应传感器：这种传感器利用霍尔效应原理来测量电流。

当电流通过导线时，它会产生一个磁场，霍尔效应传感器中的霍尔元件感应到该磁场的变化，并将其转化为电势差，进而测量电流的大小。

二、电压传感器电压传感器是测量电力系统中电压的关键传感器。

根据其工作原理，电压传感器可分为电容式电压传感器和电势变送器传感器两种类型。

1. 电容式电压传感器：这种传感器利用电容元件的电容值与电压成正比的特性，将电压转化为电容变化量。

当电压施加到电容元件上时，电容值会发生变化，通过测量电容值的变化可以得到电压的大小。

2. 电势变送器传感器：这种传感器将电压转化为电路中的电势差。

电势变送器通常由电阻和电势变送器芯片组成，当电压施加到电阻上时，电势变送器芯片会将其转化为输出电压，从而实现对电压的测量。

三、功率传感器功率传感器是测量电力系统中功率的重要传感器。

根据其工作原理，功率传感器可分为电流电压综合传感器和电能表传感器两种类型。

1. 电流电压综合传感器：这种传感器利用电流和电压的乘积来测量功率。

通过将电流传感器和电压传感器联合使用，测量电流和电压的数值，并将其相乘得到功率的数值。

2. 电能表传感器：这种传感器常用于电能表中，利用电流和电压的相位差以及采样周期内的电能变化来测量功率。

电力电子技术中的电流传感器原理及应用

电力电子技术中的电流传感器原理及应用电力电子技术在现代工业和生活中扮演着重要的角色，它的发展和应用离不开电流传感器。

电流传感器是一种能将电路中的电流量转化为电压或其他可测量的信号的装置。

本文将介绍电力电子技术中电流传感器的原理和应用。

一、电流传感器的原理电流传感器的工作原理基于法拉第电磁感应定律。

根据它所测量的电流不同，电流传感器可以分为直流电流传感器和交流电流传感器。

1.直流电流传感器直流电流传感器通过将待测电流与一个已知电阻相连接，利用欧姆定律推导出电阻两端的电压与电流之间的关系。

通常使用霍尔元件作为电阻。

当电流通过电阻时，霍尔元件会受到磁场的影响而产生电势差，从而使电阻两端的电压产生改变。

通过测量电压的变化，可以确定电流的大小。

2.交流电流传感器交流电流传感器的工作原理是利用电感效应或霍尔效应。

电感效应传感器将交流电流通过线圈感应出磁场信号，然后将磁场信号转化为电压输出信号。

霍尔效应传感器则是通过霍尔元件感应到交流电流产生的磁场后，将磁场信号转化为电压信号输出。

这样就实现了对交流电流的测量。

二、电流传感器的应用电流传感器在电力电子技术中有着广泛的应用。

下面介绍电流传感器在不同领域的具体应用。

1.电力系统在电力系统中，电流传感器被用于测量馈线和变压器的负荷电流，以实时监测电网的运行状态。

电流传感器还可以在短路保护和过载保护装置中使用，实时检测电流并触发相应的保护措施。

2.电力变换器电力变换器是电力电子技术中常见的设备，常需要对其输入和输出电流进行测量和控制。

电流传感器可以用于测量变换器输入输出的电流，从而实现对其工作状态的监测和控制。

3.工业自动化电流传感器在工业自动化中的应用范围广泛。

例如，在机械加工中，电流传感器可以测量电机的工作电流，以检测机器的工作状态和异常情况。

在电焊中，电流传感器可以测量焊枪的电流，以控制焊接质量和保护设备。

4.新能源领域随着新能源技术的不断发展，电流传感器在太阳能和风能发电中也有重要的应用。

电流传感器的工作原理

电流传感器的工作原理电流传感器是一种用于测量电流的装置，它能够将电流转化为可测量的电信号。

电流传感器广泛应用于电力系统、工业自动化和电子设备中，用于监测和控制电流。

一、电流传感器的基本原理电流传感器的工作原理基于安培定律，即通过导体的电流与周围磁场之间存在着一种相互作用关系。

电流传感器利用这种相互作用关系来测量电流。

常见的电流传感器有两种工作原理：电磁感应原理和霍尔效应原理。

1. 电磁感应原理电磁感应原理是基于法拉第电磁感应定律。

当电流通过导线时，会产生一个磁场，而磁场的强度与电流的大小成正比。

电流传感器利用线圈和铁芯构成一个磁路，当被测电流通过线圈时，线圈中的磁场会产生磁通量变化，进而在线圈中感应出一个电压信号。

通过测量这个电压信号的大小，可以间接测量电流的大小。

2. 霍尔效应原理霍尔效应是指当导体中有电流通过时，垂直于电流方向的磁场会在导体两侧产生一种电势差。

这种现象被称为霍尔效应。

电流传感器利用霍尔元件来感应电流，并将电流转化为电压信号。

通过测量产生的电压信号的大小，可以间接测量电流的大小。

二、电流传感器的结构和特点电流传感器的结构和特点可以根据不同的工作原理来进行描述。

1. 电磁感应型电流传感器电磁感应型电流传感器通常由线圈和铁芯组成。

线圈绕在铁芯上，当被测电流通过线圈时，线圈中的磁场会使铁芯磁化，从而改变铁芯的磁导率。

这种磁导率的变化会导致线圈中感应出一个电压信号。

电磁感应型电流传感器的特点是测量范围广、响应速度快、精度高，但对外部磁场的干扰较敏感。

2. 霍尔效应型电流传感器霍尔效应型电流传感器通常由霍尔元件和磁路组成。

当被测电流通过霍尔元件时，霍尔元件感应出的电压信号与电流成正比。

霍尔效应型电流传感器的特点是响应速度快、精度高、抗干扰能力强，但测量范围相对较小。

三、电流传感器的应用领域电流传感器广泛应用于各个领域，以下是一些常见的应用领域：1. 电力系统监测与控制电力系统中的电流传感器用于监测和控制电流，确保电网的稳定运行。

电压互感器（pt）和电流互感器（ct）区别原理

电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）在原理上是⼀样的，它们都是利⽤了电磁转换的原理，不同的是磁路不同，其中电压互感器的⼀次和⼆次流过的磁通是相同的，两侧的电势合匝数成正⽐，所以根据这个原理制作的电压互感器可以测量电压，电压互感器是并在要测的电压上，⼆次就可以感应出相应的电压，电压⽐和匝数⽐倒数；⽽电流互感器是让待测电流流过互感器的线圈内部，从⽽在⼆次产⽣相应电流，⼀次电流*⼀次匝数=⼆次电流*⼆次匝数，根据磁通可以分析出电压互感器不能短路，短路回产⽣过流，电流互感器不能开路，开路会产⽣⾼压，电压互感器的等级有220kv/110v，110kv/110V，10kv/100v等各个电压等级，电流互感器有⼆次为1A和5A两⼤类，如100/5，100/1，200/1等多种型号。

互感器专业的企业⽣产制造商，⼭东探索智能科技有限公司办公室地址位于沂蒙⼭⾰命⽼区--临沂，⼭东省临沂⾼新区宝⼭
路156，于2016年05⽉09⽇在临沂⾼新技术产业开发区市场监督管理局注册成⽴，注册资本为300万，在公司发展壮⼤的3年⾥，我们始终为客户提供好的产品和技术⽀持、健全的售后服务，我公司主要经营智能电⼦产品、智能电⽓产品、磁性材料及应⽤产品、半导体材料及应⽤产品的技术开发及⽣产
美国，中国，俄罗斯，⽇本等国都有合作，质量过硬，技术⼀流值得选择合作。

联系⼈：王增发158- ------0655--------5098。

电压传感器和电流传感器的原理

电压传感器和电流传感器的原理
电压传感器和电流传感器都是用来测量电路中电压和电流的仪器，其原理分别如下：
1. 电压传感器（Voltage Sensor）的原理：
电压传感器通常是基于电位器原理工作的，即利用电势差将电压转化为相应的电阻值。

在电路中，电压传感器一般连接在被测电路的两端，测量其之间的电势差。

当电路中的电压发生变化时，电位器的电阻值也会相应改变，从而使得测量电路中的电流发生变化。

通过测量电流的变化，可以间接地得到电压的数值。

2. 电流传感器（Current Sensor）的原理：
电流传感器可以分为非接触式和接触式两种原理。

非接触式电流传感器一般采用磁感应原理，通过感应电流产生的磁场来测量电流的大小。

当电流通过一个导体时，会产生一个磁场，因此非接触式电流传感器通常是将被测电流通过一个感应线圈，测量其产生的磁场，从而得到电流的数值。

而接触式电流传感器则是将被测电流通过一个测量电阻，利用欧姆定律（U=I*R）进行测量。

总之，电压传感器通过测量电势差或电阻值来间接测量电压，而电流传感器则通过测量磁场或电阻来直接测量电流。

电压电流互感器工作原理

电压电流互感器工作原理
电压电流互感器是一种用于测量高电压和高电流的变压器装置。

它基于法拉第电磁感应原理工作。

电压电流互感器通常由一个主绕组和一个副绕组组成。

主绕组将待测电压或电流通过，而副绕组与主绕组耦合。

当主绕组中的电流或电压变化时，它会通过互感作用引起副绕组中的电流或电压变化。

具体工作原理如下：
1. 电流互感器：当待测电流通过主绕组时，主绕组中会产生磁场。

这个磁场会通过互感作用传递到副绕组中，导致副绕组中产生一个与主绕组电流成比例的电流信号。

这个电流信号可以根据互感比例进行放大，从而得到待测电流的测量值。

2. 电压互感器：当待测电压施加到主绕组上时，主绕组中会产生一个与输入电压成比例的磁场。

这个磁场又通过互感作用传递到副绕组中，导致副绕组中产生一个与主绕组电压成比例的电压信号。

这个电压信号可以根据互感比例进行放大，从而得到待测电压的测量值。

电压电流互感器在电力系统中起着非常重要的作用，用于测量高压电缆或高电流设备的电流。

通过互感装置的使用，可以将高电压和高电流转换为较低的测量信号，以方便测量和保护设备的工作。

电流传感器的工作原理

电流传感器的工作原理电流传感器是一种用于测量电流的设备，它能够将电流转换为可测量的电信号。

电流传感器在许多领域中都有广泛的应用，如电力系统监测、工业自动化、电动车辆等。

一、电流传感器的基本原理电流传感器的工作原理基于安培定律和电磁感应原理。

当电流通过导线时，会产生一个磁场。

电流传感器通过感应这个磁场来测量电流的大小。

二、电流传感器的类型1. 电流互感器（CT）电流互感器是最常见的一种电流传感器。

它由一个绕组和一个磁芯组成。

当被测电流通过绕组时，会在磁芯中产生一个磁场，进而感应出一个次级绕组中的电压。

这个次级电压与被测电流成正比。

通过测量次级电压，可以计算出被测电流的大小。

2. 磁场传感器磁场传感器是一种基于霍尔效应的电流传感器。

它由霍尔元件和磁场传感器芯片组成。

当电流通过霍尔元件时，会产生一个垂直于电流方向的磁场。

磁场传感器芯片可以感应到这个磁场，并将其转换为电压信号。

通过测量这个电压信号，可以确定电流的大小。

3. 磁阻传感器磁阻传感器是一种基于磁阻效应的电流传感器。

它由一个磁敏电阻和一个磁场传感器芯片组成。

当电流通过磁敏电阻时，会改变磁敏电阻的电阻值。

磁场传感器芯片可以感应到这个电阻值的变化，并将其转换为电压信号。

通过测量这个电压信号，可以确定电流的大小。

三、电流传感器的特点和应用1. 非接触式测量电流传感器能够实现对电流的非接触式测量，不需要将传感器直接连接到被测电路中，避免了对被测电路的影响。

2. 高精度和可靠性电流传感器具有高精度和可靠性，能够提供准确的电流测量结果。

3. 宽测量范围电流传感器的测量范围通常较宽，可以满足不同电流值的测量需求。

4. 快速响应时间电流传感器具有快速的响应时间，能够及时捕捉到电流的变化。

电流传感器在电力系统监测、工业自动化、电动车辆等领域中有广泛的应用。

在电力系统监测中，电流传感器用于实时监测电力路线中的电流大小，以确保系统的正常运行。

在工业自动化中，电流传感器用于监测设备和机器的电流，以实现对其状态的监控和控制。

pmu工作原理

pmu工作原理
PMU（Phasor Measurement Unit）是一种用于电力系统监测和控制的设备，它通过采集电力系统中的电压和电流数据，实时计算和传输电力系统的相位角、频率和幅值等信息。

其工作原理如下：
1. 传感器采集：PMU通过高精度电压和电流传感器采集电力系统中各节点的电压和电流信号。

这些传感器通常安装在变压器等关键位置，以获取准确的电力数据。

2. 数字信号处理：采集到的电压和电流信号经过模数转换，转换为数字信号。

然后，通过数字信号处理技术，对这些信号进行滤波、采样和分析等操作，以提取所需的电力信息。

3. 相位计算：PMU通过对电压和电流信号进行相位计算，可以确定不同节点之间的相位差。

相位差是电力系统稳定性的重要指标之一。

4. 频率计算：通过对电力系统中的电压和电流信号进行频率计算，可以得到电力系统的频率。

频率是衡量电力系统运行状态和负荷平衡情况的重要指标。

5. 数据传输：PMU通过通信网络将计算得到的相位角、频率和幅值等电力信息传输到上级监控系统。

这些信息可以用于电力系统的潮流计算、状态估计和动态稳定分析等控制和监测操作。

通过以上工作原理，PMU可以实时监测电力系统的状态，帮助运维人员及时发现异常情况并进行调整。

它在提高电力系统的稳定性、可靠性和安全性方面发挥着重要作用。

电流传感器芯片的原理

电流传感器芯片的原理
电流传感器芯片的原理是根据法拉第电磁感应原理来实现的。

其基本原理可以简单描述为：当电流通过导线时，会产生一个围绕导线的磁场。

电流传感器芯片利用感应线圈感应这个磁场，并将感应到的磁场信号转化为电压或电流信号输出。

具体操作过程如下：
1. 在电流传感器芯片中，感应线圈一般被绕成一个或多个线圈，线圈的匝数和形状可以根据需要进行设计。

这些线圈通常被包裹在磁性材料中，以增强对磁场的感应效果。

2. 当通过导线的电流流过感应线圈附近时，电流产生的磁场会穿过感应线圈，使其产生感应电动势。

3. 感应电动势会在感应线圈两端产生电压或电流信号。

这些信号的幅度与通过导线的电流强度成正比，即可以通过测量信号强度来确定电流的大小。

4. 电流传感器芯片通常会有一些前端电路来放大感应信号，以提高测量的灵敏度和精度。

5. 最终，测量到的电压或电流信号可以通过输出端口传输给其他设备或显示器，用于监测和控制电流的变化。

总的来说，电流传感器芯片采用感应线圈感应电流产生的磁场，将其转化为电压或电流信号，从而实现对电流的测量和监测。

电压电流传感器原理

电压传感器原理：1.磁均衡式霍尔电压传感器
原边电流 VP 经过原边电阻变换为原边电流过副边线圈的磁通量相均衡.副边电流 IS
IP,IP 产生的磁通量与霍尔电压经过放大产生的副边电流
精准地反应原边电压。

IS 通
2.磁调制式电压传感器
本系传记感器未使用霍尔元件。

它采纳两组同样的磁路和副边线圈，其工作原理为由内部方波振荡电路产生的赔偿电流对安匝数赔偿，以达到磁场均衡。

3.高隔断离式电压传感器
该系列电压传感器所丈量的原边电压经原边电阻值电阻分压，其产生的低压信号到副边放大电路后输出测
量电压信号Vs 。

4.隔绝放大器式电压传感器
该系列电压传感器所丈量的原边电压经过原边高阻值电阻分压，其产生的低压信号采纳高精度的光电隔绝
元件传递到副边放大电路后输出丈量电压信号；亦可经电压／电流变换电路输出丈量电流信号IS。

电流传感器原理：
1.直测式霍尔电流传感器
原边电流 IP 产生的磁通量齐集在磁路中, 并由霍尔元件检测霍尔电压信号,经过放大器放大,该信号精准地反映原边电流。

2.磁均衡式尔电流传感器
IS 经过副边线圈所产生的磁通量相均衡，
原边电流 IP 产生的磁通量与霍尔电压经过放大产生的副边电流
副边电流 IS 精准地反应原边电流。

3.隔绝放大器式电流传感器
该系列电流传器与分流器配合使用。

所丈量的原边电流经分流器输出毫伏电压信号，该信号在传感器内部经高精度的光电隔绝元件送到副边放大电路后输出丈量电压信号；亦可经电压／电流变换电路输出丈量电流信号 IS 。
