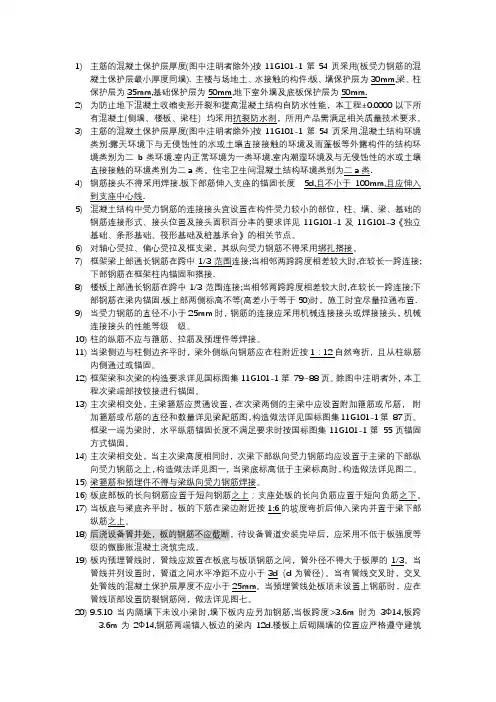

设计说明要点

1)主筋的混凝土保护层厚度(图中注明者除外)按11G101-1第54页采用(板受力钢筋的混

凝土保护层最小厚度同墙). 主楼与场地土、水接触的构件:板、墙保护层为30mm,梁、柱保护层为35mm,基础保护层为50mm,地下室外墙及底板保护层为50mm.

2)为防止地下混凝土收缩变形开裂和提高混凝土结构自防水性能，本工程±0.0000以下所

有混凝土(侧墙、楼板、梁柱）均采用抗裂防水剂，所用产品需满足相关质量技术要求。

3)主筋的混凝土保护层厚度(图中注明者除外)按11G101-1第54页采用.混凝土结构环境

类别:露天环境下与无侵蚀性的水或土壤直接接触的环境及雨蓬板等外露构件的结构环境类别为二b类环境.室内正常环境为一类环境.室内潮湿环境及与无侵蚀性的水或土壤直接接触的环境类别为二a类。住宅卫生间混凝土结构环境类别为二a类.

4)钢筋接头不得采用焊接.板下部筋伸入支座的锚固长度 5d,且不小于100mm,且应伸入

到支座中心线.

5)混凝土结构中受力钢筋的连接接头宜设置在构件受力较小的部位，柱、墙、梁、基础的

钢筋连接形式、接头位置及接头面积百分率的要求详见11G101-1及11G101-3《独立基础、条形基础、筏形基础及桩基承台》的相关节点。

6)对轴心受拉、偏心受拉及框支梁，其纵向受力钢筋不得采用绑扎搭接。

7)框架梁上部通长钢筋在跨中1/3范围连接;当相邻两跨跨度相差较大时,在较长一跨连接;

下部钢筋在框架柱内锚固和搭接.

8)楼板上部通长钢筋在跨中1/3范围连接;当相邻两跨跨度相差较大时,在较长一跨连接;下

部钢筋在梁内锚固.板上部两侧标高不等(高差小于等于50)时，施工时宜尽量拉通布置.

9)当受力钢筋的直径不小于25mm时，钢筋的连接应采用机械连接接头或焊接接头，机械

连接接头的性能等级 级。

10)柱的纵筋不应与箍筋、拉筋及预埋件等焊接。

11)当梁侧边与柱侧边齐平时，梁外侧纵向钢筋应在柱附近按1：12自然弯折，且从柱纵筋

内侧通过或锚固。

12)框架梁和次梁的构造要求详见国标图集11G101-1第79~88页。除图中注明者外，本

工程次梁端部按铰接进行锚固。

13)主次梁相交处，主梁箍筋应贯通设置，在次梁两侧的主梁中应设置附加箍筋或吊筋，附

加箍筋或吊筋的直径和数量详见梁配筋图，构造做法详见国标图集11G101-1第87页。

框梁一端为梁时，水平纵筋锚固长度不满足要求时按国标图集11G101-1第55页锚固方式锚固。

14)主次梁相交处，当主次梁高度相同时，次梁下部纵向受力钢筋均应设置于主梁的下部纵

向受力钢筋之上，构造做法详见图一, 当梁底标高低于主梁标高时，构造做法详见图二。

15)梁箍筋和预埋件不得与梁纵向受力钢筋焊接。

16)板底部板的长向钢筋应置于短向钢筋之上；支座处板的长向负筋应置于短向负筋之下。

17)当板底与粱底齐平时，板的下筋在梁边附近按1:6的坡度弯折后伸入梁内并置于梁下部

纵筋之上。

18)后浇设备管井处，板的钢筋不应截断，待设备管道安装完毕后，应采用不低于板强度等

级的微膨胀混凝土浇筑完成。

19)板内预埋管线时，管线应放置在板底与板顶钢筋之间，管外径不得大于板厚的1/3。当

管线并列设置时，管道之间水平净距不应小于3d（d为管径）。当有管线交叉时，交叉处管线的混凝土保护层厚度不应小于25mm。当预埋管线处板顶未设置上钢筋时，应在管线顶部设置防裂钢筋网，做法详见图七。

20)9.5.10当内隔墙下未设小梁时,墙下板内应另加钢筋,当板跨度>3.6m时为3Ф14,板跨

3.6m为2Ф14,钢筋两端锚入板边的梁内12d.楼板上后砌隔墙的位置应严格遵守建筑

施工图,不可随意砌筑.

21)外露的现浇钢筋混凝土女儿墙、挂板、栏板、檐口等构件，当其水平直线长度超过12m

时，应设置伸缩缝，伸缩缝间距不大于12m，缝宽20mm，伸缩缝处水平钢筋应断开，做法详见图八。也可以设置诱导缝,即水平钢筋不断,只将钢筋的混凝土于12m，缝宽20mm，伸缩缝处水平钢筋应断开，做法详见图八。

22)当内隔墙下未设小梁时,墙下板内应另加钢筋,当板跨度>3.6m时为3Ф14,板跨 3.6m为

2Ф14,钢筋两端锚入板边的梁内12d.楼板上后砌隔墙的位置应严格遵守建筑施工图,不可随意砌筑.

23)收缩后浇带：应在其两侧混凝土龄期达到45d后封闭。

24)浇筑混凝土时，应选择气温较低的时间进行，但不得低于5°C，不得高于15°C。

25)浇筑后其养护时间不应少于28d。

26)后砌填充墙应沿框架柱或剪力墙全高设2Ф6（墙厚大于240mm时为3Ф6）拉结筋，拉

结筋沿墙通长设置,当填充墙采用混凝土小型空心砌块砌筑时,拉结筋也可采用焊接钢筋网片。拉结筋或焊接钢筋网片沿墙体高度方向的间距、框架柱或剪力墙预留拉结筋做法详见国标图集12G614-1《砌体填充墙结构构造》第8、9页。

27)构造柱截面尺寸不小于墙厚X200，纵筋4Ф12，箍筋 6@250。

28)水平系梁截面尺寸为墙厚X100mm，纵筋2Ф10（当墙厚大于240mm时，纵筋2Ф10），

横向钢筋Ф6@300。

29)当墙体顶部为自由端时，应在墙体顶部设置一道压顶圈梁，圈梁截面尺寸为墙厚X200，

纵筋为4Ф10，箍筋为Ф6@250。

30)后期墙体不得预留水平沟槽。

31)沉降观测要求从一层开始，施工单位应充分配合此工作，并负责沉降观测点的埋置和保

护工作。

32)组砌方法应正确，上、下错缝，交接处咬槎搭砌，掉角严重的砌块不宜使用。

33)4）墙体的水平灰缝厚度和竖向灰缝宽度宜为10mm左右，但不应大于12mm，且不应小于

8mm。

34)填充墙砌筑时应错缝搭接，砌块搭砌长度不应小于90mm；竖向通缝不应大于500mm。

35)与填充墙连接的钢筋混凝土墙、柱，应沿墙高每400/600mm设2Ф6.5的通长拉结筋。拉

结筋采用植筋的方法与混凝土墙、柱连接，钢筋植入墙、柱内15d。

36)填充墙砌至接近梁底、板底时，应留空隙160mm高，待填充墙砌筑完并至少间隔14天

后，再将其补砌挤紧，必须将砌块斜砌挤紧，其倾斜角度为60度左右，砌筑砂浆应饱满。为防止混凝土空心砌块墙顶与楼板交接处开裂，混凝土空心砌块顶部的砌筑砂浆必须塞实、饱满同时砂浆块不得过大。

37)填充墙与结构墙、柱、构造柱连接处，必须按设计要求设置拉结筋，沿结构墙、柱或构

造柱高400/600mm交错布置2根A6.5的拉结筋，钢筋贯通填充墙，遇门窗洞口时断开，两端采用植筋锚入结构内不小于15d。

38)当后砌填充墙高度超过4m时，应在墙高中部设置一道与框架柱、剪力墙及构造柱拉结

的，且沿墙高中部设置一道与框架柱、剪力墙及构造柱拉结的，且沿墙全长贯通的水平系梁。
