给水系统分区及计算教程
给水管网设计计算步骤
1．按水源的数目分类 （1）单水源给水管网系统 （2）多水源给水管网系统
2
1
3 1
图1.5 多水源给水系统
2．按系统构成方式分类 （1）统一给水管网系统：同一管网按相同的压力供应生活、
生产、消防各类用水。 系统简单，投资较少，管理方便。 适用在工业用水量占总水量比例小，地形平坦的地区。 按水源数目不同可为单水源给水系统和多水源给水系统。
最高日最高时 对置水塔：二泵站到管网按水泵最大级，水塔到管网按
水塔供水量
水塔位置
1. 前置水塔
二泵站
水塔
2、对置水塔
二泵站
管网
管网 水塔
四、水塔和清水池的调节作用
1. 水塔是调节 差值。
（2）表示方法 1) 最高日用水量Qd：用水量最多一年内，用水量最多一天的用水 量。m3/d 2) 最高日平均时用水量Qd/24，m3/h 3) 平均日用水量Qad：用水量最多一年内平均每天的用水量
4) 最高时用水量Qh：用水量最多一年内，用水量最多 一天中，用 水量最大的一小时的用水量。
二、 用水量变化的表示
（3）工业企业职工生活用水和淋浴用水量
Q3
q3aiN3ai q3biN3bi 1000
(m3 / d)
或Q3
q3a1N3a1 q3a2N3a2 q3b1N3b1 q3b2N3b2 1000
(m3 / d)
QQ35
（0.1q54a~N04.a25f4)(Q1q4bQN24b 1000
式中 q f — —消防用水量定额，L / s； N f — —同时发生火灾次数。
6．1．2 设计用水量变化及其调节计算
设计流量:最高日最高时流量

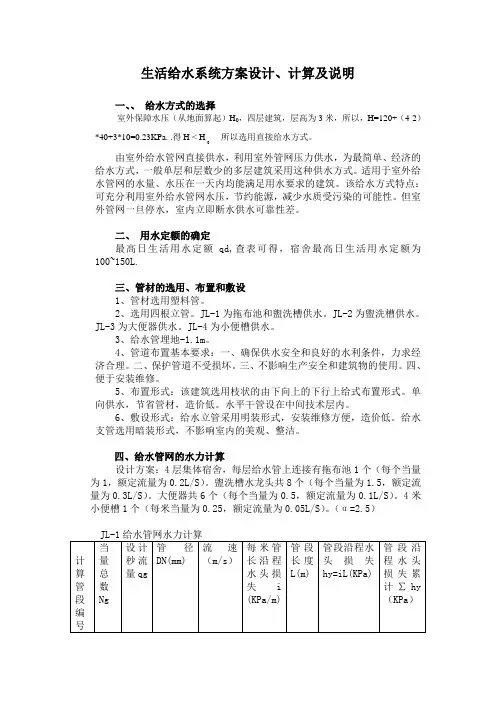

建筑给水排水工程课程设计生活给水系统方案设计、计算及说明
生活给水系统方案设计、计算及说明一、、给水方式的选择室外保障水压（从地面算起）H0，四层建筑，层高为3米，所以，H=120+（4-2）所以选用直接给水方式。
*40+3*10=0.23KPa. .得H < H由室外给水管网直接供水，利用室外管网压力供水，为最简单、经济的给水方式，一般单层和层数少的多层建筑采用这种供水方式。
适用于室外给水管网的水量、水压在一天内均能满足用水要求的建筑。
该给水方式特点：可充分利用室外给水管网水压，节约能源，减少水质受污染的可能性。
但室外管网一旦停水，室内立即断水供水可靠性差。
二、用水定额的确定最高日生活用水定额qd,查表可得，宿舍最高日生活用水定额为100~150L.三、管材的选用、布置和敷设1、管材选用塑料管。
2、选用四根立管。
JL-1为拖布池和盥洗槽供水。
JL-2为盥洗槽供水。
JL-3为大便器供水。
JL-4为小便槽供水。
3、给水管埋地-1.1m。
4、管道布置基本要求：一、确保供水安全和良好的水利条件，力求经济合理。
二、保护管道不受损坏。
三、不影响生产安全和建筑物的使用。
四、便于安装维修。
5、布置形式：该建筑选用枝状的由下向上的下行上给式布置形式。
单向供水，节省管材，造价低。
水平干管设在中间技术层内。
6、敷设形式：给水立管采用明装形式，安装维修方便，造价低。
给水支管选用暗装形式，不影响室内的美观、整洁。
四、给水管网的水力计算设计方案：4层集体宿舍，每层给水管上连接有拖布池1个（每个当量为1，额定流量为0.2L/S）。
盥洗槽水龙头共8个（每个当量为1.5，额定流量为0.3L/S）。
大便器共6个（每个当量为0.5，额定流量为0.1L/S）。
4米小便槽1个（每米当量为0.25，额定流量为0.05L/S）。
（α=2.5）注：1αNg^(1/2)。
2、每层：Ng=1*1+8*1.5+6*0.5+1*1=174层：Ng=17*4=68总管设计秒流量：qg=0.2*2.5*68^(1/2)=4.12L/s=14.84m^3/h显然，上述设计秒流量计算值大于其中任一个卫生器具的额定流量，小于所有卫生器具额定流量的叠加值，则计算结果不需调整。

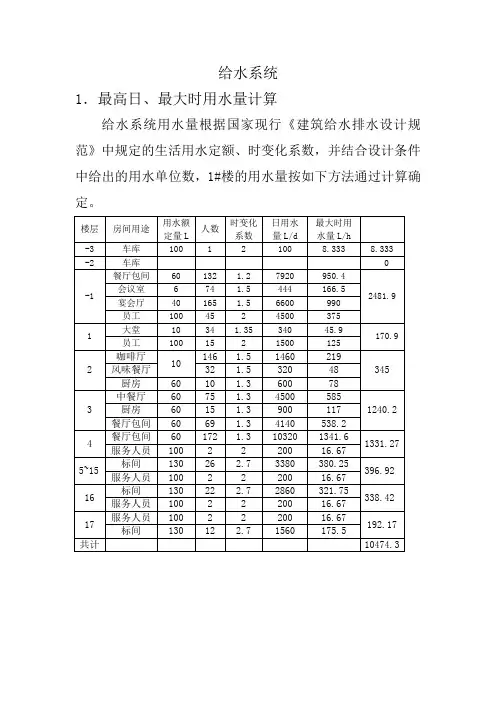

给水系统计算说明
给水系统1．最高日、最大时用水量计算给水系统用水量根据国家现行《建筑给水排水设计规范》中规定的生活用水定额、时变化系数，并结合设计条件中给出的用水单位数，1#楼的用水量按如下方法通过计算确定。
1、低区（-3F-4F）：1#低区（-3F-4F）用水量表项目用水单位用水定额（L/ren·d）Qmax（m3·d-1）时变化系数K hQmax（m3·h-1）供水时间(h)餐厅804人60 48.24 2.00 2.01 12.00 休息、商务152人8 1.22 1.50 0.05 12.00 工作人员70人80 5.60 2.00 0.23 12.00 车库9570.79m2 3 28.71 1.00 1.20 8.00 未预见水量上述各项之和的10% 8.43 1.00 0.35 24.00 合计92.2 3.842、中区（5F-10F）：1#中区(5F-10F)用水量表项目用水单位用水定额（L·d-1）Qmax（m3·d-1）时变化系数K hQmax（m3·h-1）供水时间(h)客房156人400 62.4 2 2.6 24 工作人员12人100 1.2 2 0.05 24 未预见水量上述各项之和的10% 6.36 1.00 0.27 2469.96 2.923、高区（11F-17F）：1#高区(11F-17F)用水量表项目用水单位用水定额（L·d-1）Qmax（m3·d-1）时变化系数K hQmax（m3·h-1）供水时间(h)客房164人400 65.6 2 2.73 24 工作人员14人100 1.4 2 0.06 24 未预见水量上述各项之和的10% 6.7 1.00 0.28 2473.7 3.072．给水方案的确定本设计中，1#楼有地上1-17层，夹层，地下负3-负1层共21层，市政给水管网的供水压力为0.35MPa。
分区给水系统的设计
并联：I区：Q/2 H/2 II区：Q/2. H
供水能量E=1/4QH+1/2QH=3/4QH
串联节能：ΔE=HQ-3/4QH=1/4HQ
并联节能：ΔE=HQ-3/4QH=1/4HQ
结论：并联串联节能相同
分n区. 供水能量En=(n+1)/2nE. E为为分区所需能量 n 无穷 En=1/2E 最多可节省能量1/2 注意：两个分区节能相同，但是由于地形，水源水位不同，系统的布置方式也可能
第八章 分区给水系统
8.1 概述
分区给水一般是根据城市地形特点将整个给水系统分成几区，每区有独立的泵 站和管网等1.从技术上是使管网的水压不超过水管可以承受的压力，以免损坏水管和附件； 2.可减少漏水量，经济上的原因是降低洪水能量费用； 3.维护管理方便，安全可靠。 分区形式：串联、并联。
不同，如并联分区增加了输水管长度，串联分区增加泵的数目。引起的工程造价和
管理费用会不同。要引进技术经济比较。
7
8.3 分区给水系统的设计
（一）供水方案经济比较基础或C+TM
分区给水的造价高，但M低，总投资C+TM降低，可取 串联：输水管短，可靠性差 并联：输水管长，总价高，可靠性高，管理方便
（二）分区给水的影响因素
1.保证自由水压所需要能量 （r=1 省略）
∑4
E1 = (Zi +Hi )qi
i=1
=(Zi
+H i)qi
+(Z2
+H2
)q i
+(Z3 +H3)q3 +(Z4 +H4 )q4
3
8.2 分区给水的能量分析
2.克服管路阻力所需的能量
∑4
分区给水系统
则减小的未利用的能量为：
(
H 1 + Z1 + h 1— 2 + h 2 — 3 + h 3— 4 H 4 Z 4 q 4 H 4 H q 4 + (H 3 0 )q 3 = H Z h + H 4 + Z4 3 3 3— 4 + H 3 q 3 = H 3 q 4 + H 3 q 3 = H 3 (q 3 + q 4 )
E1 = ∑ ρg(Z i + H i )q i
i =1 4
输水管的供水能量分析
能量分配图
纵坐标 在纵坐标上再绘出各管段 的水头损失h 的水头损失h1—2、 h2—3 、 h3—4 、 h4—5等，纵坐标总 高度为H 为泵站5 高度为H。 H为泵站5的扬 程H=H1+Z1+∑hij 每一管段流量q 每一管段流量qij和相应水 头损失h 头损失hij所形成的矩形面 积总和， 积总和，等于克服水管摩 阻所需的能量， 阻所需的能量，即图中的 部份。 E2部份。
第二节 分区给水的能量分析
管网中的最高水压
给水区地形从泵站起均匀升高。水由泵站经输水管供水 给水区地形从泵站起均匀升高。 到管网，这时管网中的水压以靠近泵站处为最高。 到管网，这时管网中的水压以靠近泵站处为最高。设给 水区的地形高差为△ 管网要求的最小服务水头为H 水区的地形高差为△Z，管网要求的最小服务水头为H， 最高用水时管网的水头损失为∑h ∑h， 最高用水时管网的水头损失为∑h，则管网中最高水压等 Z+H+∑h 于： H’=△Z+H+∑h 由于输水管的水头损失，泵站扬程H 应大于H 由于输水管的水头损失，泵站扬程HP’应大于H’。
第一节 概
给水系统水力计算的方法步骤
优化建议
根据实际经验和理论知识，分析计算 结果的合理性，判断是否符合实际情 况。
根据分析结果，提出优化建议，如调 整管道长度、管径、流速等参数，以实际运行数据进行对比 分析，找出差异原因，为改进提供依 据。
提出改进建议
01
根据分析结果和优化建议，提出具体的改进方案，包括改进措 施、实施时间、预期效果等。
编写结果报告
将计算结果整理成表格或图表，清晰地展示给水系统的水 力性能参数，如流量、水头损失、管道阻力等。
绘制相关图表和曲线
绘制流量-扬程曲线
根据计算结果绘制流量与扬程之间的关系曲 线，用于评估水泵的运行性能和效率。
绘制管道阻力曲线
根据管道长度、管径、流速等参数计算管道 阻力，绘制管道阻力与流速之间的关系曲线 ，用于评估管道的水力性能。
提出改进方案和优化建议
分析问题
根据计算结果，分析给水 系统中存在的问题，如水 头损失过大、水泵效率低 下等。
提出改进方案
针对问题提出具体的改进 方案，如更换高效水泵、 优化管道布局等。
优化建议
根据改进方案提出具体的 实施步骤和注意事项，确 保优化建议的可操作性和 实用性。
THANKS
感谢观看
确定管网参数
确定管道参数
根据管网的实际情况，确定管道的材质 、管径、长度、粗糙度等参数，以便进 行水力计算。
VS
确定节点参数
根据实际情况，确定节点的流量、压力、 水位等参数，以便进行节点水力平衡的计 算。
04
CATALOGUE
进行计算和分析
进行水力计算
确定计算范围
根据给水系统的规模和要求，确定需 要进行水力计算的范围，包括管道长 度、管径、泵站位置等。
建筑给水排水工程各系统的设计步骤
建筑给水排水工程各系统的设计步骤建筑内部给水系统设计计算步骤1.初步确定系统方案⑴给水系统——生活、生活～生产、生产～消防、⑵供水方式：H0与估算的H比较确定H0＞HH0稍＜HH0＜H⑶管路图式：下行上给、上行下给⑷管道布置：枝状、环状⑸管道敷设：①要求高暗装②要求不高明装2.管道平面布置（在平面图上布置管道）⑴地点地下室、底层、标准层、顶层、屋面、水箱间⑵内容：引入管、干管、立管、支管、卫生设备、水池、水泵、水箱。
⑶向建筑、结构、暖通、电气提供地沟、立管位置、水箱位置）3.绘制计算草图⑴可不按比例画，但应按实际布置位置情况画⑵画出水池、水泵、水箱及室外管网示意图⑶以流量变化为节点，对计算管路编号（上行下给从最高最远用水点至水箱；下行上给从最高最远用水点至水水泵或室外管网）⑷其他管路编号（一张草图上编号不能重）⑸标出管长4.据建筑物类型确定设计秒流量计算公式及参数⑴概率法⑵平方根法⑶百分数法5.列表进行水力计算确定各管段的⑴计算管路：qg、DN、V、I、hy⑵其他管路：qg、DN、V6.求计算管路的水头损失⑴沿程水头损失⑵局部水头损失⑶水表水头损失7.求系统所需压力H（计算管路的）8.校核室外管网资用水头H0。
最后确定供水方式是否加压是否设水箱是否设水池9.增压贮水调节设备设计计算（若H0＞H 接第10步）水箱：容积、几何尺寸、选定型产品、确定水箱的安装高度。
水泵：出水量、扬程、水泵组合、选产品类型和数量水池：容积、几何尺寸、标高（最高水位、最低水位）并提交给搞结构设计的人员。
10.绘制正式平面图地下室、底层、标准层、顶层、屋面、水箱间11.绘制正式系统图标出管径、坡度、管件、附件、标高（地面、横管、水面、设备中心或底部）12.局部放大图⑴卫生间平面图与系统图对应（给、排、热）⑵水泵房平面图轴测图⑶水箱间展开图或轴测图，接管的具体部位13.说明：0.00、图中单位、管材、连接方法、管道固定、穿墙、穿楼板、防腐、施工要求、验收要求等。
1-2给水系统分类组成及给水方式0
止回阀应安装在距水箱底0.5～1m的位置；
单击 此处 有超 链接 哦
阀门
阀门
增压、贮水设备
水泵（图）
单击 此处 有超 链接
水泵
二.各种水泵分类（主要指叶片式泵）
Ｗ型 真空泵
锅炉 给水泵
增压、贮水设备
水箱（图）
单击 此处 有超 链接 哦
第1章 建筑给水排水
水箱
屋顶水箱
多
种
气
压
给
水
设
备
直接给水方式
特点： 系统简单，投资 省，可充分利用外网 水压。但是一旦外网 停水，室内立即断水 。 水平干管 泄水管 立管
适用场所： 水量、水压在一 天内均能满足用水要 求的用水场 所。
设水箱给水方式（A）
特点： 水箱进水管和出 水管共用一根立管供 水可靠，系统简单， 投资省，可充分利用 外网水压。缺点是水 箱水用尽后，用水器 具水压会受外网压力 影响。 适用场所： 供水水压、水量 周期性不足时采用。 泄水管 水 箱
水箱
减压阀 高区
减压阀 中区
低区 水泵 水池
4. 分区减压阀减压给水方式
水箱
特点：
■ 整个建筑的用水一次提升到
2.1 给水系统的分类、组成与给水方式
2生产给水系统
为工业企业生产方面用水所设的给水系统称为生产 给水系统，如冷却用水、锅炉用水等。生产给水系统的 水质、水压因生产工艺不同而异。
3消防给水系统
为建筑物扑灭火灾用水而设置的给水系统称为消防
给水系统。
消防给水系统对水质的要求不高，但必须根据建筑 设计防火规范要求，保证足够的水量和水压。
1.2 给水系统的分类、组成及给 水方式
室内给水系统的分类组成及室内给水系统压力的计算方法
什么是建筑给水系统所需压力,如何计算?建筑给水系统所需压力即把水从供水口送到配水点（用水点）所需的压力。
计算公式为 H=H1+H2+H3+H4-H5式中H为给水管网所需压力；H1为供水点到配水点的静水压，及高程差；H2为供水点到配水点管路总水头损失，包括沿程水头损失和局部水头损失之和；H3是水表节点的水头损失；H4为配水点工作水压，建筑给水排水规范规定了各种用水设备的最低工作压力，一般取0.05MPa；H5为市政管网能提供的部分供水水压，需减掉这部分，如果有给水水池的话，H5值取零。
建筑给水系统是将城镇给水管网（或自备水源，如蓄水池）中的水引入一幢建筑或一个建筑群体供人们生活、生产和消防之用，并满足各类用水对水质、水量和水压要求的冷水供应系统。
扩展资料：建筑给水系统按供水对象和要求可以分为生活给水系统、生产给水系统、消防给水系统和联合给水系统。
建筑给水系统主要由引入管、水表节点，给水管网，配水或用水设备以及给水附件(阀门等)5大部分组成。
建筑给水系统的给水方式即建筑内部的给水方案，是根据建筑物的性质、高度、配水点的布置情况以及室内所需水压、室外管网水压和水量等因素决定的。
建筑排水系统是排除居住建筑、公共建筑和生产建筑内的污水。
建筑内部的排水系统一般由卫生器具或生产设备的受水器、排水管道、清通设施、通气管道、污废水的提升设备和局部处理构筑物组成。
建筑内部的排水系统按排水立管和通气管的设置情况分为单立管排水系统、双立管排水系统和三立管排水系统。
建筑排水系统所排除的污水应满足国家相关规范、标准规定的污水排放条件。
按用途基本上可分为三类：1、生活给水系统：供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。
要求水质必须严格符合国家规定的饮用水质标准。
2、生产给水系统：因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。
生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。
给水系统的设计计算
（6）
实践结果表明，当建筑的平均日用水量在
75～250 L /人，d 的范围间变动时， b值的变化范围不 大（0.174~0.187），在0.2附近波动。因此，取b =0.2， 并将b值随qs的变化情况用α值来反映，即有：
qs = 0.2 α（Ng）1/2
（7）
我国在运用（6）式进行住宅管道流量设计时发现， 计算结果与实际情况相比偏小。因此在公式上加上一个 修正项 KN，即成为目前的流量公式：
束； （2）ＨO 稍小于Ｈ，需调整部分管段的管径；
树立质量法制观念、提高全员质 量意识 。20.10.2220.10.22Thursday , October 22, 2020
人生得意须尽欢，莫使金樽空对 月。20:53:4820:53:4820:5310/22/2020 8:53:48 PM
安全象只弓，不拉它就松，要想 保安全 ，常把 弓弦 绷。20.10.2220:53:4820:53Oct-2022-Oct-20
[附] 平方根法设计秒流量公式推导
设计秒流量应为建筑用水的最大秒流量（用qg或qs
表示）：
qs = KS（QP’ /24×3600）×1000（L/s）（1）
30年代苏联专家在观测研究基础上，提出住宅建
筑生活用水量的秒变化系数（KS）和平均日用水量 （QP’）的关系公式：
KS = 30/（QP’ ）1/2
加强交通建设管理，确保工程建 设质量 。20:53:4820:53:4820:53Thursday , October 22, 2020
安全在于心细，事故出在麻痹。2 0.10.2220.10.2220:53:4820:53:48October 22, 2020
踏实肯干，努力奋斗。2020年10 月22 日下午8 时53 分20.10.2220.10.22
高层建筑给排水分区
超高层建造给排水规划前言华源大厦位于广东省东莞市厚街镇107国道边，地势较平坦，总建筑面积约124100㎡，主楼高52层，地面以上高度，地下室共二层，地下二层为六级人防掩蔽所，平时用作停车场，地下一层主要用作空调机房及水池，裙楼下半地下层用作车库，配电房。
首层至六层为裙房，含大堂﹑厨房﹑餐厅﹑宴会厅﹑健身房﹑桑拿房﹑卡拉OK包房﹑会议室等综合配套设施。
主楼九至二十三层为办公用房，二十五至五十一层为酒店客房，五十二层为特色餐厅，其中二十四﹑三十九层为避难层及设备用房。
1生活给水系统1.1，室外给水系统从107国道市政给水管引入一根DN200给水管，且在旁边嘉华酒店引入一根DN200给水管形成两路供水。
市政水压不低于0.20MPa，供水量可满足本工程要求。
在本建筑周围设DN200环状给水管，每隔100m左右设一室外地上式消火栓，共设4套，以供火灾时消防车取用。
室外给水管采用球墨给水铸铁管，柔性胶圈接口。
1.2，室内给水系统（1）室内生活、消防给水系统分开设置。
（2）生活给水系统采用并联与串联相结合的给水方式，共分为七个压力分区。
一区：（直供区）：地下二层至半地下层，由市政管网直供。
本区考虑生活水箱，消防水池、中餐厅厨房等用水。
二区：首层至八层，由地下一层水泵房内的变频调速给水设备供给。
本区考虑中餐包房、卡拉OK房、桑拿等用水。
三区：九层至二十层，转自由设在二十四房避难房的中间水箱供给，九、十层支管减压。
本区考虑办公用水。
四区：二十一层至二十九层，由屋顶水箱经减少阀减压后供给本区考虑部分办公及部分客房用水。
五区：三十层至三十八层，由屋顶水箱经减压阀减压后供给。
本区考虑部分客房用水。
六区：三十九层至四十六层，由屋顶水箱直接供给。
本区考虑部分客房用水。
七区：四十七至五十二层，由屋顶水箱经变频调速给水设备加压后供给。
本区考虑部分客房及顶层餐厅用水。
（3）地下一层生活水箱有效容积225m3，二十四层避难层中间水箱有效容积30m3，屋顶生活水箱有效容积80m3.（4）给水深度处理为改善水质，市政自来水进入地下室先经过石英砂压力过滤器处理后进入生活用水箱，以去除自来水中的杂质。
高层建筑给排水系统设计步骤详解
一、高层建筑给水系统设计步骤详解1、确定建筑给水引入点（一般为两点引入）及控制方式[一般为两阀（闸阀、止回阀各一）一表]；2、根据市政给水资料确定采用市政给水余压供水区间（一般为从建筑地下部分至上部3-4层）；3、根据建筑功能分区和用水点资料确定建筑上部生活给水系统分区（一般分区原则为按建筑高度35-60米分区，建筑要求供水等级越高则分区建筑高度越小；另外要考虑相同建筑功能的空间尽量在相同供水分区内）；4、确定屋面（含各分区）生活或消防水箱设置位置（水箱容积及形状规格等根据计算结果确定）；5、根据给水分区对各用水点进行优化的给排水平面布置（各分区给水立管可以设置在一个管道井内方便检修维护；除特殊要求外一般不考虑分层给水计量；除特殊要求外一般应考虑分层给水控制；给水管线布置应水力条件良好；确定给水管线材质-方便水力计算查相应水力计算表）；6、标注给水立管编号并绘制管道井大样图，注意分层给水支干管应与相应分区给水立干管连接；7、根据给水管线平面布置绘制给水轴测图，编制给水水力计算表（注意是否有集中热水供应；一般只需要对有代表性的给水管线进行详细的水力计算，其它可以根据该计算结果参考确定流量、管径、水头损失等参数）；8、根据水力计算结果确定整个建筑给水系统的管径（避免片面根据计算结果频繁变换管径）；根据水头损失计算资料确定建筑给水设备所需要的设计扬程（最上区应考虑屋面消防水箱采用生活水泵供水）；根据流量计算资料确定建筑给水设备所需要的设计流量；9、如建筑有设置中水系统要求其系统设计参考以上步骤；10、图纸完善及设计和计算资料整理。
二、高层建筑排水系统设计步骤详解1、根据市政排水资料确定建筑排水的总体走向（建筑污水汇集后一般通过局部污水处理构筑物-化粪池后排入市政排水管网，根据建筑规模化粪池可以多处设置；注意室外排水检查井设置间距要求和污水流经化粪池等构筑物存在局部水头损失）；2、根据市政排水情况和建筑功能确定排水体制（即排水系统是否采用分流制-如建筑设置有中水系统则必须分流）；3、根据建筑给水系统布置进行优化的排水系统平面布置（排水系统一般不分区，一般需要设计专用或共用辅助通气立管；排水立管应尽量上下取直贯通；排水立管中部、下部及出户横管处应设置专用消能管件；建筑中下部排水水封应安全可靠-一般选择S型水封；排水管件一般选择自带检查口型）；4、对建筑地下部分进行排水管线平面布置（除正常排水点外设备间等一般应设置集水井排可能出现的积水-采用潜污泵提升排除）；5、确定排水管线材质（一般选择金属管材或加厚塑料管，排水出户横管最好选择金属管-做加强防腐措施）；6、绘制排水系统轴测图，进行排水系统水力计算（主要确定排水管径、敷设坡度、专用通气管管径；排水管出户标高应根据建筑的基础结构资料和市政排水资料确定）；7、建筑室外排水系统的优化平面布置及水力计算（主要确定排水管径、敷设坡度、埋设深度）；8、图纸完善及设计和计算资料整理。
建筑内部给水系统的计算规则和给水系统所需水压
2.3 设计秒流量
为保证建筑内部用水，生活给水管道的设计 流量，
应为建筑内部，卫生器具按最不利情况组合出流 时的最
大瞬时流量，又称为设计秒流量。
建筑内部给水管道的设计秒流量的确定方法， 一般
可分为三种类型：经验法、平方根法和概率法。
2.3.1工业企业生活间、公共浴室、洗衣房、公共食堂、 影剧院、体育馆等建筑设计秒流量计算公式
关于卫生器具的同时给水百分数b：
例某一管段上连接有n0个卫生器具,如按下面公式 进
行计算：
[qd
]
n0
qm ax L
/
S
式中:
—— 某管段的输配流量 （L/s）；
—— 室内某管段及其以后管段的某一种卫生器具数；
—— 该种器具的最大单位出水量（L/s）。
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2.2 给水系统所需水量
3、最大日、最大时用水量
计算：根据用水量定额及用水单位数来确定 其中： Qd——最高日用水量 （l/d） m——用水单位数（人•床位） qd——用水定额（l/人•日） Qh——最大小时用水量（l/h） T——建筑内用水时间 Kh——时变化系数 Qp——平均时流量 Kh是借助于自动流量记录仪测得建筑物内一昼夜用水变化曲线， Qh用来设计室外给水管道最合适。
采用概率法进行计算时，生活给水 管道最大用水时卫生器具给水当量平均 出流概率的计算是关键，为了使的计算 值不致偏差过大。
2.3.2 住宅建筑的生活给水管道的设 计秒流量
2. 根据计算管段上的卫生器具给水当量总数计 算
给排水专业识图算量教程
种类： 1、普通套管； 2、防水套管；
刚性防水套管 柔性防水套管
1.4.4管道附件安装
水表：就是计量装置，应在有水量计量要求的 建筑物装设水表，住宅建筑应在配水管和分户 管上设置水表。
阀门：安装前应做强度和严密性试验。管径 ≤50mm，宜采用闸阀或球阀，管径＞50mm， 宜采用闸阀或蝶阀。
管件：管件是将管子联接成管路的零件。（大 小头、弯头、三通、四通等）
问题
1.防水套管的分类？ 刚性防水套管、柔性防水套管
2.管道的管径表示方法有几种？分别是什么？ 它们表示的是什么？
两种 ，DN公称直径 De外径
3.给水管常见材质及对应的连接方式是什么？ PP-R PVC —热熔连接 镀锌钢管—小于等于 DN100用螺纹连接；大于DN100用沟槽连接 铸 铁管—承插连接
1.6计算规则》
1.1给水系统分类
生活给水系统
•
生活给水系统是指供给居住建筑、公共建筑和工业企业建
筑内的饮用、盥洗、淋浴、冲洗等生活用水的给水系统。
• . 根据用水需求的不同，可再分为：饮用水（优质饮水）系统 、杂用水系统、
生产给水系统
•
生产给水系统是指供给工业生产用于冷却、洗涤等生产过
程所需的给水系统。
给水排水工程业务学习
广东地区服务内训
学习内容
给排水工程系统分类
系统安装方式介绍
识
图
计算规则
工程整体示意图
生活污水
工业废水
屋面雨水
室内排 水工程
室内给 水工程
给排水工程系统分类
生活给水 生产给水
消防给水
主要内容
1.1 给水系统分类》 1.2 给水系统组成》 1.3 给水方式》 1.4给水系统安装介绍》 1.5 施工图识读》
第1章 室内给水系统的计算
第1章室内给水系统的计算1.1 给水设计的相关资料1．1.1 具体的数字资料1、该楼位于安阳市市中心，是座6层的综合性建筑，每层的功能是：1-2层为商场，层高4.0米，2层以上为住宅，层高2.9米。
2、根据建筑物的性质，用途及甲方要求，室内设给排水卫生设备，要求全天供应冷水，不供应热水。
消防给水要求安全可靠，室内各管道尽量采用暗装。
3、给水水源，该建筑物以城市管网为水源，在该建筑物的正北部有一DN300的市政管网，市政管网的埋深为0.7m，室内外标高差为0.6m，常年可利用水头30-34m，城市管网不允许直接抽水，该城市的冻土深度为0.3m。
1.1.2 室内给水系统的确已知室外给水管网常年可保证的水压为300-340KPa，能够经常满足用水要求，且该建筑物内部给水无特殊要求，并考虑到节省投资及节约能源，故采用直接给水方式。
1.1.3给水系统的组成1．引入管引入管是一个建筑的总进水管，或称入户管，与室外供水管网连接，一般建筑引入管可以设一条，从建筑中部引入。
对于一些比较重要的、或者档次比较高的建筑，引入管需要设两条，分别从建筑物的两侧引入，以确保安全供水，当一条管出现问题需要检修时，另一条管道仍可保证供水。
本设计采用两条引入管。
2.水表水表是计量用水量的仪表。
本设计采用普通湿式水表和IC卡水表结合的方计量用水量。
其中IC卡水表比较特别，再次进行一下介绍。
IC卡预付费水表是一种集自动供水、自动计量、自动收费、自动控制、显示报警等多种功能于一体的全新概念的智能水表，是传统水表的换代产品。
它主要由发讯基表、电控板和电动阀三部分组成。
其工作原理是：以IC智能卡为载体，在管理系统与智能水表间双向传递数据，实现管理功能。
用户把预购的水量存于表中，用水时，该表实时采集流量信号，并在预购的水量中扣除。
当表内剩余水量小于2立方米时，给出声音报警，同时关闭阀门，这时插用户卡可以打开阀门，提示及时购水。
当剩余水量为零时，关闭阀门，用户重新购水插卡打开阀门用水。
给水系统水力计算的方法步骤
确定最不利点管线
节点编号
计算系统 所需压力 计算结 果分析
计算设计 秒流量
计算特殊管 件水头损失 计算非计算 管路管径
确定管径
计算水表 水头损失
计算沿程 水头损失
计局部 水头损失
（2）水泵直接供水 水力计算的目的：根据计算系统所需压力和设计秒流量选泵。 （3）水泵水箱联合 2）根据管网水力计算的结果校核水箱的安装高度； 2）不能满足时，可采用放大管径、设增压设备、增加水 箱的安装高度或改变供水方式等措施； 3）根据水泵～水箱进水管的水力计算结果选泵。 5．确定非计算管路各管段的管径； 6．若设置升压、贮水设备的给水系统，还应对其设备进行 选择计算。
3．根据建筑的性质选用设计秒流量公式，计算各管段的设 计秒流量； 4．绘制水力计算表，进行给水管网的水力计算； （1）外网压力直接供水，计算目的是验证压力能否满足系 统需要。 1）依次计算H1、H2 、 H3 、 H4 ，并计算系统所需压力H； 2）当室外给水管网压力H0≥H 时，原方案可行； 3）当室外给水管网压力H0略大于或略小于H 时，适当放大 管径，降低水头损失，确保方案可行； ４）当室外给水管网压力H0小于H 很多时，修正方案，增设 增压设备。
选加压、 储水设备
二、水力计算的方法步骤
首先根据建筑平面图和初定的给水方式，绘给水管道平面布
置图及轴测图，列水力计算表，以便将每步计算结果填入表内， 使计算有条不紊的进行。 １．根据轴测图选择最不利配水点，确定计算管路，若在轴 测图中难判定最不利配水点，则应同时选择几条计算管路，分 别计算各管路所需压力，其最大值方为建筑内给水系统所需的 压力； ２．以流量变化处为节点，从最不利配水点开始，进行节点 编号，将计算管路划分成计算管段，并标出两节点间计算管段 的长度；
分区给水系统
管网的供水能量分析
分为n区时
串联分区
根据全区用水量均匀的假定，则各区用水量分别为：Q（最靠近水源的一区）,
n 1 Q, n 2 Q,......Q（最远离水源的一区）（每区用水量为Q，任意一区用水
n
n
n
n
量既包括本区用水量，又包括其后各区用水量）各区的水泵扬程为
H p Z h ,则分区后的供水能量等于：
4
E3 gqiHi i2
输水管的供水能量分析
分区给水对减少未加利用的能量E3的作用
若在节点3处设加压泵站，将输水管分成两区，分区后， 泵站5的扬程只须满足节点3处的最小照务水头，因此可 从未分区时的H降低到H’。从图看出，此时过剩水压△H3 消失，△H4减小，因而减小了一部分未利用的能量。减 小的未利用能量值如图8—5中阴影部分面积所示。
输水管的供水能量分析
分区给水对减少未加利用的能量E3的作用
减小的未利用的能量等于：
分区前节点4过剩水压H 4 H1 Z1 h1—2 h 2—3 h 3—4 H 4 Z4
分区后节点4过剩水压H
' 4
H3
Z3
h 3—4
H4
Z4
则减小的未利用的能量为：
H 4
如下图所示：总能量E=QHp 保证最小服务水头所需能量E1=(△Z+H)Q/2 克服水管摩阻所需的能量E2= (Q/2)∑h 剩余部分即为未利用能量E3。
管网的供水能量分析
等分为两区时
对于沿线流量均匀分配的管网，最大可能节 约能量为E3部分中的最大内接矩形面积，相 当于将加压泵站设在给水区中部的情况。也 就是分成相等的两区时，可使浪费的能量减 到最少。
