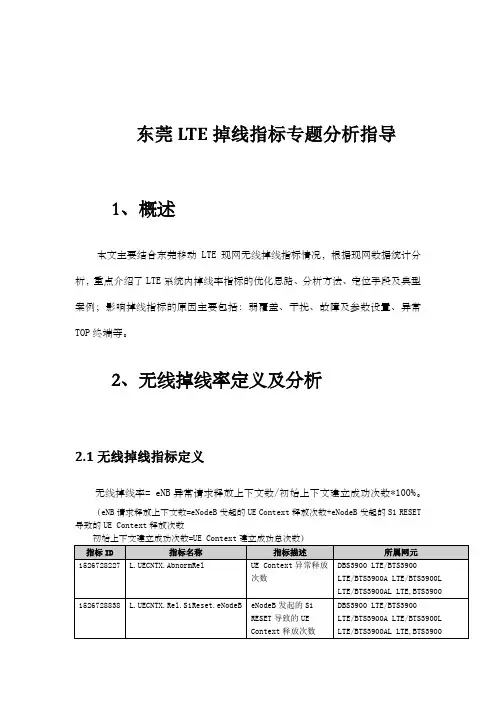

东莞LTE掉线指标专题分析指导

1、概述

本文主要结合东莞移动LTE现网无线掉线指标情况，根据现网数据统计分析，重点介绍了LTE系统内掉线率指标的优化思路、分析方法、定位手段及典型案例；影响掉线指标的原因主要包括：弱覆盖、干扰、故障及参数设置、异常TOP终端等。

2、无线掉线率定义及分析

2.1无线掉线指标定义

无线掉线率= eNB异常请求释放上下文数/初始上下文建立成功次数*100%。

（eNB请求释放上下文数=eNodeB发起的UE Context释放次数+eNodeB发起的S1 RESET 导致的UE Context释放次数

无线掉线率该指标指示了UE CONTEXT异常释放的比例。异常请求释放上下文数通过UE CONTEXT RELEASE REQUEST中包含异常原因的消息个数统计；初始上下文建立成功次数通过包含建立成功信息的Initial Context Setup Response 消息个数。

如图1中A点所示，当eNodeB向MME发送UE CONTEXT RELEASE REQUEST 消息，会释放UE的所有E-RAB。当释放原因不为“Normal Release”，“Detach”，“User Inactivity”，“CS Fallback triggered”，“UE Not Available for PS

Service”，“Inter-RAT Redirection”

，“Time Critical Handover”，“Handover Cancelled”时，测量指标L.UECNTX.AbnormRel加1

如图2中A点所示，当eNodeB向MME发送S1 RESET消息时，根据包含的上下文个数，指标L.UECNTX.Rel.S1Reset.eNodeB进行累加。

如图3中A点所示，当MME向eNodeB发送S1 RESET消息时，根据包含的上下文个数，指标L.UECNTX.Rel.S1Reset.MME进行累加。

2.2常见掉线原因分析

2.2.1邻区错/漏配

通常，网络建设初期优化过程掉线占大多数是由于邻区错/漏配导致的。对于LTE网络内同频邻区，通常采用以下的办法来确认是否为同频邻区漏配：

方法一：如果掉线后UE马上重新接入，且UE重新接入的PCI与UE掉线时的PCI不一致，则可以怀疑是邻区错/漏配问题，可以通过测量控制进一步进行确认（从掉线位置的消息开始往前找，找到最近一条同频测量控制消息，检查该测量控制消息的邻区列表）。

方法二：在网络侧，观察eNodeB在收到UE上报的测量报告后如果没有处理，且同时X2口没有往目标小区发送HANDOVER_REQUEST，则可以怀疑是邻小区漏配。（该方法只适用于异站切换，同站切换没有X2口交互）。

邻区漏配导致的掉线也包括异频邻区漏配和异系统邻区漏配。异频邻区漏配的确认方法和同频几乎相同，主要是掉线发生的时候，UE没有测量或者上报异频邻区，而UE掉线后重新驻留到异频邻区上。异系统邻区漏配表现为UE在LTE网络掉线，掉线后UE重新选网驻留到异系统网络，且从信号质量来看，异系统网络的质量很好。

定位邻小区错/漏配的方法可通过UE的Scanner功能进行扫频，观察是否有更强的的且不在邻小区列表中的小区。

邻小区错/漏配需要结合工参、电子地图等信息进行优化。

。

2.2.2 弱覆盖

弱覆盖是超出了链路预算获得的最大路损得到的下行及上行的覆盖，由于上下行支持的最大路损不一致，通常在LTE中上行较之于下行先受限，故在这里提到的弱覆盖将分为上行弱覆盖及下行弱覆盖。

按照V100R004C00及以后版本的商用网典型配置来看，下行PDSCH导频配置的是15.2dBm（2T2R配置），上行UE最大发射功率为23dBm。在链路预算过程中链路预算的结果和场景、链路预算的边缘吞吐率、接收机灵敏度等的配置强相关。

相关链路预算结果如下表所示：

表1链路预算结果

从上表可见，该场景下（下行边缘吞吐率为1024k，最少39个RB）下行支持的最大路损为130.8dB，则按照导频是18.2dBm来计算的话，下行支持的最小RSRP为18.2-130.8= -112.6，若低于该电平值，则可以认为下行存在弱覆盖。而该场景（上行边缘吞吐率64k，最少3个RB）上行支持的最大路损为126.44dB，则上行支持的最小RSRP为23-126.44= -103.44dBm，若上行低于该值，则就认为上行存在弱覆盖。只要是上行或者下行其中一个存在弱覆盖，则就有导致掉线发生的可能。

弱覆盖问题需要结合实际路测情况及工参进行调整优化。

2.2.3 切换导致的掉线

在LTE系统中，在时间轴上，可将切换分为如下3类：过早切换、过晚切换及乒乓切换。由于重建的引入，通常过早切换能重建回源小区，故不会引发掉线，而过晚切换及乒乓切换易导致掉线。

从信号变化趋势上来看，过晚切换主要有以下现象：

1）拐角效应：源小区RSPR/SINR陡降，目标小区RSRP/SINR陡升（即突然出现在邻小区列表中就是很高的值）；

2）针尖效应：源小区RSPR/SINR快速下降后一段时间后上升，目标小区出现短时间的陡升后立即陡降。

因为切换过晚时容易发生目标小区没有UE的上下文，由于eRAN2.2SPC230之前的版本尚未实现无上下文的重建，故易造成重建失败，最终导致掉线。之后的版本在多数场景下可以无上下文重建成功，如果该现象仍有发生，需要具体问题再具体分析。

从信令流程上看，一般在掉线前UE上报了邻区的A3测量报告，eNodeB也收到了测量报告，并下发了切换命令，但是UE侧收不到，此时如果目标小区能有UE的上下文且能重建成功，可以不掉线。

乒乓切换在信号变化趋势上有如下表现：

1）主服务小区变化快：2个或者多个小区交替成为主服务小区，主服务小区具有较好的RSRP和SINR且每个小区成为主导小区的时间很短；

2）无最优小区：存在多个小区，RSRP正常而且相互之间差别不大，每个小区的SINR 都很差。
