钢结构手工电弧焊焊接施工方案
钢结构手工电弧焊焊接 2012-03-18
检验方法:观察检查或使用放大镜、焊缝量规和钢尺检查，当存在疑义时，采用渗透或磁粉探伤检查。
(二)一般项目
1、对于需要进行焊前预热或焊后热处理的焊缝，其预热温度或后热温度应符合国家现行有关标准的规定或通过工艺试验确定。预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍以上，且不应小于100mm；后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
检查数量:全数检查。检验方法:检查预、后热施工记录和工艺试验报告。
2、二级、三级焊缝外观质量标准应符合本规范附录A中表A.0.1的规定。三级对接焊缝应按二级焊缝标准进行外观质量检验。
检查数量:每批同类构件抽查10%，且不应少于3件；被抽查构件中，每一类型焊缝按条数抽查5%，且不应少于1条；每条检查1处，总抽查数不应少于10处。
—
般
项
目
1
焊接材料外观质量
第4.3.4条
观察检查（按量抽查1%，且≥10包）
2
预热和后热处理
第5.2.7条
检查试验报告（全数检查）
3
焊缝外观质量
第5.2.8条
观察检查或使用放大镜、焊缝量规和钢尺检查（第5.2.8条）
4
焊缝尺寸偏差
第5.2.9条
观察检查第（5.2.9条）
5
凹形角焊缝
第5.2.10条
观察检查（同类构件抽查10%，且≥3件）
3)烘焙焊条：应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
4)焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
手工电弧焊焊接施工作业指导书
手工电弧焊焊接作业指导书中国*****局集团*****机电设备安装有限公司发放号码：手工电弧焊焊接作业指导书受控状态：版本：批准：持有者：2008年 3 月发布 2008年 3 月实施目录1. 目的 (01)2. 适用范围 (01)3. 材料要求 (01)3.1 钢材选用要求 (01)3.2 焊条选用原则 (01)4. 作业条件 (03)5. 操作工艺 (04)5.1 工艺流程 (04)5.2 操作工艺 (04)6 质量标准 (12)7 成品保护 (13)8 应注意的问题 (14)8.1 技术质量 (14)8.2 安全环保措施 (14)8.3 当设计对厚板有Z向性能要求时的焊接工艺措施 (14)8.3.1选择合理的焊接接点连接形式 (15)8.3.2焊材及母材的选择 (16)8.3.3使用涂层和垫层 (16)8.3.4防止层状撕裂的工艺措施 (16)作业指导书版本：*****标题：手工电弧焊焊接页码：第 15 页共 20 页在高层及超高层钢结构中，大量采用厚板焊接。
由于钢板存在微裂纹等缺陷、Z向力学性能差，因此厚板焊接、特别是大于40mm钢板焊接时，易导致层状撕裂。
8.3.1 选择合理的焊接接点连接形式：由于规范往往只考虑节点连接的强度及施工的可行性，而对厚板焊接时的层状撕裂未做明确规定，因此在按规范要求进行焊接设计时并不能保证避免层状撕裂的现象发生。
为此，在进行大于40mm厚钢板焊接时，应选择合理的节点连接形式，如附图1以减小局部区域由于焊缝收缩引起应力集中或尽量避免钢板Z向受拉。
A、在满足要求焊透深度的前提下，采用较小的焊接坡口角度及间隙，图1a。
B、在角接接头中，采用对称坡口或偏向册板的坡口，减小板厚方向承受的收缩应力，图1b。
C、采用对称坡口，减小焊接收缩应力，图1c。
D、在T型或角接接头中，不应在厚板方向受焊接拉应力的板材端部设置焊缝，而应使该板厚度方向受拉的板材端部伸出接头焊缝区，图1d。
钢结构建筑的施工方案与焊接技术
钢结构建筑的施工方案与焊接技术钢结构建筑是一种现代化、高效率的建筑形式，它的施工方案及焊接技术对于保证工程质量和确保安全至关重要。
本文将对钢结构建筑的施工方案和焊接技术进行详细探讨，以帮助读者更好地了解并应用于实际工程。
一、施工方案1.1 施工准备在进行钢结构建筑的施工前，必须做好充足的准备工作。
首先，需要编制详细的施工计划，确定各项工程进度和任务分工。
其次，要对施工现场进行细致的勘测和设计，确保施工地基的坚固稳定，满足建筑承载能力的要求。
1.2 材料选择与加工钢结构建筑的施工材料主要包括钢板、型钢、焊材等。
在选择材料时，应根据工程需求和质量标准进行选择，并确保材料供应能够满足工程进度的要求。
在材料加工方面，应遵循相关的规范和工艺要求，确保材料的精度和质量。
1.3 施工流程钢结构建筑的施工流程通常包括组装、安装和焊接等环节。
在组装环节中，需要根据设计图纸和工艺要求进行零件的制作和组装。
在安装环节中，需要进行起吊、定位、固定和调整等操作，确保结构的准确性和稳定性。
在焊接环节中，需要根据焊接工艺要求进行焊缝的处理和焊接操作。
二、焊接技术2.1 焊接前准备在进行钢结构建筑的焊接前，必须做好相应的准备工作。
首先，要对焊接设备进行检查和维护，确保设备的正常运行。
其次，要进行相关的安全措施，如佩戴个人防护用品、设置防护栏杆等，确保焊接过程的安全。
2.2 焊接工艺选择钢结构建筑的焊接工艺选择应根据焊接材料和焊接部位的实际情况来确定。
常见的焊接工艺包括手工电弧焊、气体保护焊和埋弧焊等。
在选择焊接工艺时，要考虑焊接质量、工作效率和施工条件等因素。
2.3 焊接操作技术在进行钢结构建筑的焊接操作时，应遵循一定的技术要求和规范。
首先，要进行合适的焊接参数设置，如电流、电压和焊接速度等。
其次，要掌握良好的焊接姿势和稳定的手持技术，以确保焊接质量的稳定性和一致性。
最后，要进行合适的焊接顺序和冷却措施，避免焊接产生过多的应力和变形。
钢结构手工电弧焊焊接工艺与质量标准
钢结构手工电弧焊焊接工艺与质量标准一、总则1、范围本标准规定了钢结构手工电弧焊的施工要求、方法和质量控制标准。
本标准适用于工业与民用建筑中的桁架、网架(壳)结构、多层或高层框架结构、门式钢架等钢结构制作和安装过程中的手工电弧焊焊接。
2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。
GB50300—2013建筑工程施工质量验收统一标准GB50205-2001 钢结构工程施工质量验收规范GB/T985-2016 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB11345-2013 钢焊缝手工超声波探伤方法和探伤结果分级GB3323-2005 钢熔化焊对接接头射线照相和质量分级GB/T5117-2012 碳钢焊条GB/T5118-2012 低合金钢焊条JGJ81-2011 建筑钢结构焊接技术规程二、施工准备1 技术准备1.1 构件制作安装前，施工单位按照国家现行标准《建筑钢结构焊接技术规程》JGJ81-2011 的规定对其首次采用的钢材、焊接材料、焊接方法、焊后热处理工艺等进行焊接工艺评定试验，编制《焊接工艺评定报告》。
1.2 根据焊接工艺评定报告、钢结构技术规范及设计图纸的有关要求编制焊接工艺文件（包括施工方案、焊接作业指导书、焊接工艺卡等），进行施工技术交底。
2 物资准备2.1 建筑钢结构用钢材及焊接材料的选用应符合设计技术的要求，具有材料质量证明书及合格证，并经进场检验合格。
2.2 钢材的成份、性能复验应符合国家现行有关工程质量验收标准的规定。
2.3 焊条应符合《碳钢焊条》GB/T5117-2012 和《低合金钢焊条》GB/T5118-2012 的要求,并不应有药皮开裂、脱落、焊芯生锈等外观缺陷。
3 施工设施准备3.1 工具用具主要工具用具：电焊机、焊条烘箱、保温筒、焊接滚轮架、手持式电动砂轮或角向磨光机等。
3.2 监测装置检测设备、仪器：超声波探伤仪、磁粉探伤仪、数字温度仪、温湿度仪、焊接检验尺、焊缝量规、卡规、游标卡尺、钢卷尺。

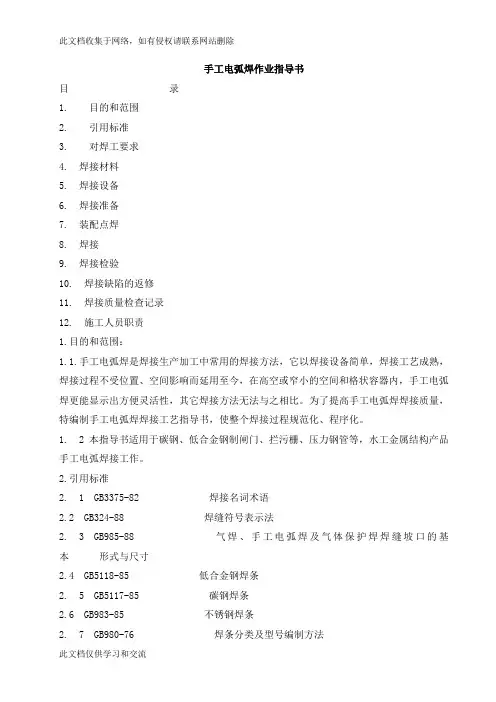

手工电弧焊作业指导书word版本
手工电弧焊作业指导书目录1. 目的和范围2. 引用标准3. 对焊工要求4. 焊接材料5. 焊接设备6. 焊接准备7. 装配点焊8. 焊接9. 焊接检验10. 焊接缺陷的返修11. 焊接质量检查记录12. 施工人员职责1.目的和范围：1.1.手工电弧焊是焊接生产加工中常用的焊接方法，它以焊接设备简单，焊接工艺成熟，焊接过程不受位置、空间影响而延用至今，在高空或窄小的空间和格状容器内，手工电弧焊更能显示出方便灵活性，其它焊接方法无法与之相比。
为了提高手工电弧焊焊接质量，特编制手工电弧焊焊接工艺指导书，使整个焊接过程规范化、程序化。
1. 2本指导书适用于碳钢、低合金钢制闸门、拦污栅、压力钢管等，水工金属结构产品手工电弧焊接工作。
2.引用标准2. 1 GB3375-82 焊接名词术语2.2 GB324-88 焊缝符号表示法2. 3 GB985-88 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸2.4 GB5118-85 低合金钢焊条2. 5 GB5117-85 碳钢焊条2.6 GB983-85 不锈钢焊条2. 7 GB980-76 焊条分类及型号编制方法2.8 GB3609-83 焊接护目镜和面罩2. 9 GB2649-89 焊接接头机械性能试验取样方法2.10 GB2650-89 焊接接头冲击试验方法2. 11 GB2651-89 焊接接头拉伸试验方法2.12 GB10854-89 钢结构焊缝外形尺寸2.1 GB3323-87 钢熔化焊对接接头射线照相和质量分级2.2 GB11345-89 钢焊缝手工超声波探伤方法和探伤结果分级2.3 DL/T5018-94 钢闸门制造安装及验收规范2.4 DL5017-93 压力钢管制造及验收规范2.5 SL36-92 水工金属结构焊接通用技术条件2.6 SL35-92 水工金属结构焊工考试规则3.焊工：3.1凡参加水工金属结构Ⅰ、Ⅱ类焊缝焊接的焊工必须按SL53-92《水工金属结构焊工考试规则》或《锅炉压力容器焊工考试规则》考试合格。
焊接施工方案
焊接施工方案焊接施工方案一、项目背景某工程需要进行几个焊接工艺流程，包括焊接钢结构、焊接管道等。
为了确保焊接工艺的质量和安全，制定了以下施工方案。
二、焊接工艺1.焊接钢结构(1)焊接方法：采用手工电弧焊接方法。
(2)焊接材料：选择合格的焊接材料，包括焊条、焊丝、焊剂等。
(3)焊接设备：使用合适的焊接设备，例如焊枪、保护罩、焊接机等。
(4)焊接位置：根据需要进行焊接的钢结构位置，合理确定焊接位置和连接方式。
(5)焊接操作：按照焊接工艺规程要求进行焊接操作，确保焊接质量符合设计要求。
2.焊接管道(1)焊接方法：根据管道材料和管道直径选择合适的焊接方法，包括电弧焊接、惰性气体保护焊接等。
(2)焊接材料：选择合格的焊接材料，例如焊条、焊丝等。
(3)焊接设备：选择适当的焊接设备，例如焊枪、保护罩、焊接机等。
(4)焊接位置：根据需要进行焊接的管道位置，确定焊接位置和连接方式。
(5)焊接操作：按照焊接工艺规程要求进行焊接操作，保证焊接质量符合设计要求。
三、施工流程1.焊接钢结构施工流程(1)确定焊接位置和连接方式。
(2)准备焊接设备和材料。
(3)进行焊接操作，确保焊接质量符合要求。
(4)焊接完成后进行焊缝检测和焊缝处理。
(5)验收合格后进行下一道工序。
2.焊接管道施工流程(1)确定焊接位置和连接方式。
(2)准备焊接设备和材料。
(3)进行焊接操作，确保焊接质量符合要求。
(4)焊接完成后进行焊缝检测和焊缝处理。
(5)验收合格后进行下一道工序。
四、施工安全1.焊接作业人员应具有相应的焊接技能，并经过必要的培训。
2.施工现场应设置明显的焊接作业区域，并配备消防设备和应急救援措施。
3.焊接设备应定期检修和维护，确保无故障运行。
4.焊接材料应经过质量检查，符合相关标准要求。
5.施工过程中应采取有效措施防止火灾和烟尘污染。
通过以上施工方案的制定和施工流程的执行，能够确保焊接工艺的质量和安全。
同时，施工安全和环境保护也得到了重视和保障。
钢结构焊接施工工艺
钢结构焊接施工工艺一、焊接准备1、材料准备首先，要确保所使用的钢材符合设计要求，并具备质量合格证明。
对于焊接材料，如焊条、焊丝、焊剂等，其型号、规格应与母材相匹配，并按照规定进行烘干和存放，以防止受潮变质。
2、焊接设备选用合适的焊接设备，如电弧焊机、气体保护焊机等，并确保设备性能良好，参数稳定。
同时，配备必要的辅助工具，如焊接夹具、量具等。
3、焊件准备焊件在焊接前应进行清理，去除表面的油污、铁锈、氧化皮等杂质，以保证焊接质量。
对于坡口的加工，应按照设计要求进行，确保坡口尺寸和形状符合标准。
4、环境条件焊接作业应在适宜的环境条件下进行，一般要求风速不大于 8m/s，相对湿度不大于 90%。
当环境条件不满足要求时，应采取相应的防护措施。
二、焊接工艺评定焊接工艺评定是验证所拟定的焊接工艺是否正确、合理的重要环节。
在进行正式焊接前，应根据钢结构的材质、厚度、接头形式等因素，制定焊接工艺指导书，并按照规定进行焊接工艺评定试验。
试验包括拉伸试验、弯曲试验、冲击试验等，以检验焊缝的力学性能是否满足设计要求。
只有通过焊接工艺评定的焊接工艺，才能用于实际施工。
三、焊接操作1、定位焊在正式焊接前，通常需要进行定位焊，以固定焊件的相对位置。
定位焊缝的长度、间距、厚度等应符合规定，且定位焊缝不得有裂纹、气孔等缺陷。
2、焊接顺序合理的焊接顺序对于减少焊接变形和残余应力至关重要。
一般应遵循先焊收缩量大的焊缝，后焊收缩量小的焊缝；先焊受力较大的部位，后焊受力较小的部位；对称焊缝应采用对称焊接等原则。
3、焊接方法钢结构焊接常用的方法有手工电弧焊、气体保护焊、埋弧焊等。
手工电弧焊操作灵活，适用于各种位置的焊接；气体保护焊效率高，焊缝质量好；埋弧焊适用于厚板的长焊缝焊接。
4、焊接参数焊接参数包括焊接电流、电压、焊接速度、焊丝直径、气体流量等，应根据焊件的材质、厚度、接头形式等因素进行合理选择。
焊接过程中，应严格控制焊接参数，确保焊缝质量稳定。
钢结构手工电弧焊焊接工艺
钢结构手工电弧焊焊接1 范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2 施工准备2.1 材料及主要机具：2.1.1 电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2 引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3 主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉布、测温计等。
2.2 作业条件2.2.1 熟悉图纸，做焊接工艺技术交底。
2.2.2 施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3 现场供电应符合焊接用电要求。
2.2.4 环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3 操作工艺→→3.2 钢结构电弧焊接：3.2.1 平焊3.2.1.1 选择合适的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2 清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3 烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4 焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
3.2.1.5 引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
对接焊缝及对接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
钢结构手工电弧焊接工程施工工艺标准概述
ICSQ/ZXJZ 中国新兴建设开发总公司企业标准Q/ZXJZ J285—20042004-04-10发布2004-05-01实施中国新兴建设开发总公司发布目次1 适用范围12 引用标准13 术语14 材料要求25 施工准备26 操作工艺27 质量控制5钢结构手工电弧焊接工程施工工艺标准1 适用范围本标准适用于钢结构工程手工电弧焊工艺及其相关技术要求。
2 引用标准钢结构设计规范（GB50017—2002）钢结构工程施工质量验收规范（GB50205—2001）建筑工程施工质量验收统一标准（GB50300—2001）建筑钢结构焊接规程（JGJ81—2002）建筑钢结构施工手册碳钢焊条（GB5117—85）低合金钢焊条（GB5118—85）钢结构焊缝外形尺寸（GB10854—89）焊接质量保证钢熔化焊接接头的要求和缺陷等级（GB/T12469—90）钢焊缝手工超声波探伤和探伤结果的分级（GB11345—89）3 术语焊接——通过加热和加压，或两者并用，并且用和不用填充材料，使工件达到结合的一种方法。
焊接工艺——制造焊件所有有关的加工方法实施要求，包括焊接准备、材料选用、焊接方法的选定、焊接参数、操作要求等。
坡口——根据设计或工艺需要，在焊件的待焊部位加工并装配的一定几何形状的沟槽。
焊缝——焊件经焊接后所形成的结合部分。
断续焊缝——焊接成具有一定间隔的焊缝。
塞焊缝——两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。
焊缝厚度——在焊缝横截面中，从焊缝正面到焊缝背面的距离。
手工焊——手持焊具、焊枪或焊钳进行操作的焊接方法。
预热——焊接开始前，对焊件的全部（或局部）进行加热的工艺措施。
后热——焊接后立即对焊件的全部（或局部）进行加热或保温，使其缓冷的工艺措施。
不是焊后热处理。
焊条——涂有药皮的供手弧焊用的熔化电极。
它由药皮和焊芯两部分组成。
焊药——压涂在焊芯表面上的涂料层。
手工电弧焊焊接工艺
手工电弧焊焊接工艺本工艺适用于低碳钢和低合金高强度各种大型钢结构工程制造重要结构的焊接。
一、焊前准备1.根据施焊结构钢材的强度等级，各种接头形式选择相等强度等级牌号和合适焊条直径。
2。
当施工环境温度低于0℃，或钢材的碳当量大于0。
41%及结构刚性过大，构件较厚时应采用焊前预热措施,预热温度为80℃~100℃，预热范围为板厚的5倍,但不小于100mm。
3。
工件厚度大于6 mm对接焊时，为确保焊透强度，在板材的对接边沿开切V形或X形坡口，坡口角度α为60°,钝边p=0~1 mm ，装配间隙b＝0～1 mm，如图1。
当板厚差≥4 mm 时，应对较厚板材的对接边缘进行削斜处理,如图2。
4。
焊条烘焙：酸性药皮类型焊条焊前烘焙150℃×2保温2小时；碱性药皮类焊条焊前必须进行300～350℃×2烘焙，并保温2小时才能使用。
5.焊前接头清洁要求,在坡口或焊接处两侧30 mm范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须清除干净.6。
在板缝两端如余量小于50 mm时，焊前两端应加引弧、熄弧板，其规格不小于50×50 mm。
二、焊接材料的选用1。
首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。
2。
考虑物件的工作条件，凡承受动载荷、高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条. 3。
在满足使用性能和操作性能的前提下,应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。
三、焊接规范1。
应根据板厚选择焊条直径，确定焊接电流，如表.该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10~15%；〉16 mm板厚焊接底层选φ3。
2 mm焊条,角焊焊接电流应比对接焊焊接电流稍大。
2。
为使对接焊缝焊透，其底层焊接应选用比其他层焊接的焊条直径较小.3.厚件焊接，应严格控制层间温度，各层焊缝不宜过宽,应考虑多道多层焊接.4.对接焊缝正面焊接厚，反面使用碳气刨扣槽,并进行封底焊接.四、焊接程序1。
钢结构工程施工工艺流程及焊缝质量分级
钢结构工程施工工艺流程及焊缝质量分级钢结构是现代建筑工程中较普通的结构形式之一。
钢结构工程是以钢材制作为主的结构，主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，各构件或部件之间通常采用焊缝、螺栓或铆钉连接。
钢结构工程具有钢结构自重较轻、钢结构工作的可靠性较高、钢材的抗振（震）性、抗冲击性好；钢结构制造的工业化程度较高、钢结构可以准确快速地装配、钢结构室内空间大、容易做成密封结构；、钢结构易腐蚀的特点。
广泛应用于大型厂房、桥梁、场馆、超高层等领域。
当然，我国的人民大会堂钢屋架，北京和上海等地的体育馆的钢网架，陕西秦始皇兵马佣陈列馆的三铰钢拱架和北京的鸟巢等都是采用钢结构制造的。
钢结构工程施工工艺流程一、钢结构工程1、钢结构手工电弧焊焊接工艺流程作业准备→电弧焊接(平焊、立焊、横焊、仰焊) →焊缝检查2、扭剪型高强螺栓连接工艺流程：作业准备→选择螺栓并配套→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收3、大六角高强度螺栓连接工艺流程：作业准备→接头组装→安装临时螺栓→安装高强螺栓→高强螺栓紧固→检查验收4、钢屋架制作工艺流程：加工准备及下料→零件加工→小装配(小拼) →总装配(总拼) →屋架焊接→支撑连接板，檩条、支座角钢装配、焊接→成品检验→除锈、油漆、编号5、钢屋架安装工艺流程：作业准备→屋架组拼→屋架安装→连接与固定→检查、验收→除锈、刷涂料6、钢网架结构拼装工艺流程：作业准备→球加工及检验→杆加工及检验→小拼单元→中拼单元→焊接→拼装单元验收7、钢网架结构安装工艺流程：放线、验线→安装下弦平面网络→安装上弦倒三角网络→安装下弦正三角网络→调整、紧固→安装屋面帽头→支座焊接、验收8、焊接球地面安装高空合拢法工艺流程：放线、验线→安装平面网格→安装立体网格→安装上弦网格→网架整体提升→网架高空合拢→网架验收9、钢结构防腐涂装工艺流程：基面清理→底漆涂装→面漆涂装→检查验收10、钢结构防火涂料涂装工艺流程：作业准备→防火涂料配料、搅拌→喷涂→检查验收。
钢结构焊接方案
钢结构焊接方案一、背景介绍钢结构在建筑、桥梁等领域广泛应用，其连接方式中焊接被广泛采用。
针对钢结构焊接，本文将提出一种可行的焊接方案，以确保焊接质量和结构强度。
二、焊接类型选择根据焊接连接的位置和要求，钢结构焊接可分为角焊、对接焊和搭接焊。
在实际应用中，可根据具体情况选择合适的焊接类型。
三、焊材选择焊材的选择直接影响到焊缝的质量。
通常，钢结构焊接常采用CO2气体保护焊、手工电弧焊及埋弧焊等方法。
根据焊接工艺要求，选择合适焊材，如低碳钢焊条、低合金钢焊丝等。
四、焊接工艺控制1. 准备工作：a. 清理焊接部位表面的油污、锈蚀等杂质；b. 检查焊缝准备情况，确保母材之间的间隙合理。
2. 焊接设备选择：a. 根据焊接类型和规格，选择适当的焊接设备；b. 检查设备是否正常工作，确保焊接过程稳定。
3. 控制焊接参数：a. 根据焊接材料的规格和厚度，合理设定焊接电流和电压等参数；b. 控制焊接速度，保持稳定的焊接过程。
4. 检查焊接质量：a. 对焊缝进行外观检查，确保焊接质量符合要求；b. 可进行焊缝探伤或无损检测，确保焊接无裂纹、气孔等缺陷。
五、焊接质量控制焊接质量控制是确保焊接接头强度和结构安全的关键环节。
采取以下措施进行焊接质量控制：1. 定期对焊接工艺进行复审，在生产过程中及时调整和优化焊接参数。
2. 进行焊接过程监控，确保焊接过程的稳定性和一致性。
3. 对焊接人员进行培训，提高其焊接技术水平，确保操作规范和安全。
4. 对焊接材料进行检测，确保焊材质量符合标准要求。
六、安全注意事项在进行钢结构焊接过程中，需要注意以下安全事项：1. 确保焊接人员穿戴防护装备，包括焊接面罩、手套等。
2. 在焊接现场设置明显的安全警示标志，确保周围人员的安全。
3. 经过焊接的钢结构需要进行规范的质量检验，以确保符合相关安全标准。
总结：通过合理的焊接方案和焊接工艺控制，可以确保钢结构的焊接质量和安全性。
在实际应用中，需要根据具体情况和要求进行选择和调整。
钢结构手工电弧焊焊接施工工艺标准
钢结构手工电弧焊焊接施工工艺标准3.1.1 总则3.1.1.1 适用范围本施工工艺标准适用于桁架或网架(壳)结构、多层或高层梁、柱框架结构等工业与民用建筑和一般构筑物的钢结构工程中。
凡各工程的工艺中无特殊要求的结构件的手工电弧焊均应按本标准规定执行。
3.1.1.2 编制参考标准及规范（1）《碳钢焊条》GB5117（2）《低合金钢焊条》GB5118（3）《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》GB985—88（4）《钢结构工程施工质量验收规范》GB50205－2001（5）《建筑钢结构焊接技术规程》JGJ81—20023.1.2 术语、符号3.1.2.1 术语（1）母材：被焊接的材料统称。
（2）焊缝金属：构成焊缝的金属，一般是熔化的母材和填充金属凝固形成的那部分金属。
（3）层间温度：多层焊时，停焊后继续焊之前，其相邻焊道应保持的最低温度。
（4）余高：高出焊趾连线部分的焊缝高度。
（5）定位焊缝：焊前为装配和固定焊接接头的位置而施焊的短焊缝。
（6）船形焊：T 形、十字形和角接接头处于平焊位置进行的焊接。
3.1.2.2 符号（1）t－板厚；（2）a－间隙；（3）p－钝边；（4）L－长度；（5）a－坡口角度；（6）B－宽度；(7)C－余高；(8)d－错边量；(9)hf—焊脚尺寸；(10)I－焊接电流；(11)φ－焊条直径。
焊接方法及焊透种类代号应符合表3.1.2.2—1 的规定；接头形式及坡口形状代号应符合表3.1.2.2—2 的规定；焊接面及垫板种类代号应符合表3.1.2.2—3 的规定；3.1.3 基本规定3.1.3.1 为在建筑钢结构焊接中贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、确保质量，制定本工艺标准。
3.1.3.2 本标准适用于工业与民用建筑钢结构中普通碳素结构钢和低合金结构钢焊接。
3.1.3.3 钢结构焊接，必须按施工图的要求进行，并应遵守现行《钢结构工程施工质量验收规范》GB50205－2001 的规定。
焊接施工方案
焊接施工方案1、施工流程〔1〕检查设备、电源—钢筋端部检查—选择焊接参数—安装焊接夹具和钢筋—安放铁丝球—安放焊剂罐、填装焊剂—施焊、坐做试件—确定焊接参数—施焊—回收焊剂—卸下夹具—质量检查〔2〕电渣压力焊的施焊过程闭合电路—引弧—电弧过程—电渣过程—挤压断电2、操作工艺（1）检查设备、电源，确保始终处于正常状态，严禁超负荷工作。
（2）钢筋端部检查钢筋安装之前，应将钢筋焊接部位和电极钳口接触〔150mm区段内〕位置的锈斑、油污、杂物等清除洁净，钢筋端部假设有弯折、扭曲，应予矫直或切除，但不得用锤击矫直。
（3）选择焊接才参数1）钢筋电渣压力焊的焊接参数要紧包括：焊接电流、焊接电压和焊接通电时刻。
2）不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时刻延长约百分之10. （4）按装焊接夹具和钢筋！〕夹具的下钳口应夹紧于下钢筋端部的适当位置，一样为1/2焊剂罐高度偏下5mm-10mm,以确保焊接处的焊剂有足够的掩埋深度。
2〕上钢筋放入夹具钳口后，调准动夹头的起始点，使上下钢筋的焊部位位于同轴状态，方可夹紧钢筋。
注意常规应钢筋棱对棱，同时要考虑顶层钢筋柺尺的方向也能满足要求。
不要到了顶层时顾了柺尺，顾不了对棱。
3〕钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形。
4〕不同直径钢筋焊接时，上下两钢筋轴线应在同一直线上。
〔5〕安放引弧用的铁丝球可省去。
安放焊剂罐、填装焊剂。
〔6〕试焊、做是件、确定焊接参数在正式进行钢筋电渣压力焊之前，必须按照选择的焊接参数进行试焊并作试件送试，以便确定合理的焊接参数。
合格后，方可正式生产。
当采纳半自动、自动操纵焊接设备时，应按照确定的参数设定好设备的各项操纵数据，以确保焊接接头质量可靠。
(7)施焊操作要点1〕闭合电路、引弧：通过操作杆或操纵盒上的开关，先后接通焊机的焊接电流回路和电源输入回路，在钢筋端面之间引燃过程力求可靠，引弧后，应操纵焊接电压值为40-50V。
2〕电弧过程：引燃电弧后，应操纵电压值。
钢结构手工电弧焊焊接工艺
钢结构手工电弧焊焊接工艺一、引言手工电弧焊是一种常用的钢结构连接方式，也是施工现场常用的一种焊接方式。
本文将介绍手工电弧焊焊接工艺的一些基本知识和操作要点，以帮助施工人员更好的掌握该技术。
二、手工电弧焊手工电弧焊是利用电弧产生高温、高能量的特性，将焊条和被焊材料熔化并连接的过程。
手工电弧焊接的优点是焊接速度快，焊接质量高，适用性广，容易操作。
在施工现场，需要使用的设备有电焊机、焊条以及相关的劳保用品。
三、钢结构手工电弧焊焊接工艺1. 焊接前的准备焊接前，需要对被焊材料进行处理，将其表面的油污、锈蚀等杂质清理干净，以保证焊接接头的质量。
同时，需要选择适当的焊接位置和焊接方向，以提高焊接效率和质量。
焊接前还要检查电焊机、焊接电缆和焊接枪是否完好。
2. 焊接操作在焊接过程中，需要将焊枪对准焊缝，产生电弧，并同时加入焊条，进行焊接。
焊接时需要控制焊接电流大小和移动焊枪的速度，以保证焊接质量。
同时，需要不断调节焊接电流大小和焊接速度，以适应不同的焊接材料和厚度。
3. 焊接后的处理焊接完成后，需要进行表面清理和打磨，以使焊缝的外观平整美观。
同时，需要进行焊缝的检查和测试，以保证焊接强度和质量。
对于不合格的焊接接头，需要及时进行修补，直到符合要求为止。
四、注意事项1.在使用焊接设备时，应注意电源的安全和操作规程，以免发生电击等事故。
2.焊接时应注意防护，戴好劳保用品，尽量避免观看焊弧，免受紫外线辐射的危害。
3.应严格按照焊接工艺规程进行焊接操作，焊接材料和设备应符合规定标准，并及时进行检查和维护。
4.焊接前需要对被焊材料进行处理，焊接过程中需要控制焊接电流大小和移动焊枪的速度，焊接后需要进行表面清理和打磨，以保证焊接质量。
五、总结钢结构手工电弧焊焊接工艺是一种常用的钢结构连接方式，需要掌握一定的焊接知识和操作技巧。
在施工现场应注意安全和防护，严格按照焊接工艺规程进行操作，以保证焊接质量和工程安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢结构手工电弧焊焊接施工方案1、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。
2.2作业条件2.2.1熟悉图纸，做焊接工艺技术交底。
2.2.2施焊前应检查焊工合格证有效期限，应证明焊工所能承担的焊接工作。
2.2.3现场供电应符合焊接用电要求。
2.2.4环境温度低于0℃，对预热，后热温度应根据工艺试验确定。
3、操作工艺3.1工艺流程：作业准备→电弧焊接（平焊、立焊、横焊、仰焊）→焊缝检查3.2钢结构电弧焊接：3.2.1平焊3.2.1.1选择合格的焊接工艺，焊条直径，焊接电流，焊接速度，焊接电弧长度等，通过焊接工艺试验验证。
3.2.1.2清理焊口：焊前检查坡口、组装间隙是否符合要求，定位焊是否牢固，焊缝周围不得有油污、锈物。
3.2.1.3烘焙焊条应符合规定的温度与时间，从烘箱中取出的焊条，放在焊条保温桶内，随用随取。
3.2.1.4焊接电流：根据焊件厚度、焊接层次、焊条型号、直径、焊工熟练程度等因素，选择适宜的焊接电流。
3.2.1.5引弧：角焊缝起落弧点应在焊缝端部，宜大于10mm，不应随便打弧，打火引弧后应立即将焊条从焊缝区拉开，使焊条与构件间保持2～4mm间隙产生电弧。
对接焊缝及时接和角接组合焊缝，在焊缝两端设引弧板和引出板，必须在引弧板上引弧后再焊到焊缝区，中途接头则应在焊缝接头前方15～20mm处打火引弧，将焊件预热后再将焊条退回到焊缝起始处，把熔池填满到要求的厚度后，方可向前施焊。
3.2.1.6焊接速度：要求等速焊接，保证焊缝厚度、宽度均匀一致，从面罩内看熔池中铁水与熔渣保持等距离（2～3mm）为宜。
3.2.1.7焊接电弧长度：根据焊条型号不同而确定，一般要求电弧长度稳定不变，酸性焊条一般为3～4mm，碱性焊条一般为2～3mm为宜。
3.2.1.8焊接角度：根据两焊件的厚度确定，焊接角度有两个方面，一是焊条与焊接前进方向的夹角为60～75°；二是焊条与焊接左右夹角有两种情况，当焊件厚度相等时，焊条与焊件夹角均为45°；当焊件厚度不等时，焊条与较厚焊件一侧夹角应大于焊条与较薄焊件一侧夹角。
3.2.1.9收弧：每条焊缝焊到末尾，应将弧坑填满后，往焊接方向相反的方向带弧，使弧坑甩在焊道里边，以防弧坑咬肉。
焊接完毕，应采用气割切除弧板，并修磨平整，不许用锤击落。
3.2.1.10清渣：整条焊缝焊完后清除熔渣，经焊工自检（包括外观及焊缝尺寸等）确无问题后，方可转移地点继续焊接。
3.2.2立焊：基本操作工艺过程与平焊相同，但应注意下述问题：3.2.2.1在相同条件下，焊接电源比平焊电流小10%～15%。
3.2.2.2采用短弧焊接，弧长一般为2～3mm。
3.2.2.3焊条角度根据焊件厚度确定。
两焊件厚度相等，焊条与焊条左右方向夹角均为45°；两焊件厚度不等时，焊条与较厚焊件一侧的夹角应大于较薄一侧的夹角。
焊条应与垂直面形成60°～80°角，使角弧略向上，吹向熔池中心。
3.2.2.4收弧：当焊到末尾，采用排弧法将弧坑填满，把电弧移至熔池中央停弧。
严禁使弧坑甩在一边。
为了防止咬肉，应压低电弧变换焊条角度，使焊条与焊件垂直或由弧稍向下吹。
3.2.3横焊：基本与平焊相同，焊接电流比同条件平焊的电流小10%～15%，电弧长2～4mm.焊条的角度，横焊时焊条应向下倾斜，其角度为70°～80°，防止铁水下坠。
根据两焊件的厚度不同，可适当调整焊条角度，焊条与焊接前进方向为70°～90°。
3.2.4仰焊：基本与立焊、横焊相同，其焊条与焊件的夹角和焊件厚度有关，焊条与焊接方向成70°～80°角，宜用小电流、短弧焊接。
3.3冬期低温焊接：3.3.1在环境温度低于0℃条件下进行电弧焊时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。
风力超过4级，应采取挡风措施；焊后未冷却的接头，应避免碰到冰雪。
3.3.2钢结构为防止焊接裂纹，应预热、预热以控制层间温度。
当工作地点温度在0℃以下时，应进行工艺试验，以确定适当的预热，后热温度。
4、质量标准4.1保证项目4.1.1焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。
4.1.2焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.1.3Ⅰ、Ⅱ级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检查焊缝探伤报告。
4.1.4焊缝表面Ⅰ、Ⅱ级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。
Ⅱ级焊缝不得有表面气孔、夹渣、弧坑、裂纹、电弧擦伤等缺陷，且Ⅰ级焊缝不得有咬边、未焊满等缺陷。
4.2基本项目4.2.1焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。
4.2.2表面气孔：Ⅰ、Ⅱ级焊缝不允许；Ⅲ级焊缝每50mm长度焊缝内允许直径≤0.4t；且≤3mm 气孔2个；气孔间距≤6倍孔径。
4.2.3咬边：Ⅰ级焊缝不允许。
Ⅱ级焊缝：咬边深度≤0.05t，且≤0.5mm，连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。
Ⅲ级焊缝：咬边深度≤0.1t，且≤1mm。
注：t为连接处较薄的板厚。
4.3允许偏差项目，见表5-1.表5-1注：b为焊缝宽度，t为连接处较薄的板厚，hf为焊角尺寸。
5、成品保护5.1焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
低温下应采取缓冷措施。
5.2不准随意在焊缝外母材上引弧。
5.3各种构件校正好之后方可施焊，并不得随意移动垫铁和卡具，以防造成构件尺寸偏差。
隐蔽部位的焊缝必须办理完隐蔽验收手续后，方可进行下道隐蔽工序。
5.4低温焊接不准立即清渣，应等焊缝降温后进行。
6、应注意的质量问题6.1尺寸超出允许偏差：对焊缝长度、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
6.2焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭接10～15mm，焊接中不允许搬动、敲击焊件。
6.3表面气孔：焊条按规定的温度和时间进行烘焙，焊接区域必须清理干净，焊接过程中选择适当的焊接电流，降低焊接速度，使熔池中的气体完全逸出。
6.4焊缝夹渣：多层施焊应层层将焊渣清除干净，操作中应运条正确，弧长适当。
注意熔渣的流动方向，采用碱性焊条时，必须使熔渣留在熔渣后面。
7、质量记录本工艺标准应具备以下质量记录：7.1焊接材料质量证明书。
7.2焊工合格证及编号。
7.3焊接工艺试验报告。
7.4焊接质量检验报告、探伤报告。
7.5设计变更、洽商记录。
7.6隐蔽工程验收记录。
7.7其它技术文件。
下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。
三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。
）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭!最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。
致谢词2在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。
他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。
这篇论文是在老师的精心指导和大力支持下才完成的感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。
感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。
谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。
开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。
其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。
）的班集体。
最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。
哦，对了，我的名字叫“***”，希望大家能记住我，因为被别人记住是一件幸福的事！！）查看更多与本文《高中生开学自我介绍》相关的文章。
