较难绝密★启用前江苏省2009年普通高校单独招生统一考试试卷电子电工专业综合理论本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1至4页，第Ⅱ卷5至12页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共120分）一、选择题（本大题共18小题，每小题5分，共90分，每小题只有一个正确答案。
请将唯一正确的答案填涂在答题卡上）1．在题1图所示二端网络中，电压U 与电流I 之间的关系为A ．U = 10-5IB ．U = 10+5 IC ．U = 5 I -10D ．U = -5 I -10题1图2．在题2图所示电路中，当电流源产生的功率为20 W 时，R w 的值为A ．0B ．2.5 ΩC ．7.5 ΩD ．5 Ω3．设两电流分别为A 4π3πcos 51⎪⎭⎫ ⎝⎛+=t i ，A 2ππcos 42⎪⎭⎫⎝⎛-=t i ， 则i 1对i 2的相位差为A ．超前π4 rad B ．滞后 34π rad C ．滞后 π4 rad D ．超前 34πrad4．在题4图所示对称三相电路中，当开关S 闭合时电流表读数为1 A ，若将开关S 打开，则电流表读数A ．变大B ．变小C ．不变D ．为零30V5 V +_Z Z Z Z Z Z1题4图5．电路如题5图所示。
已知加在R－C串联电路两端的电压u= [60 -25 sin(3ωt + 30º)] V，R = 4 Ω，Ω=91Cω，则电路中的电流i为A.5sin(3ωt+ 66.9°) AB.9.85sin(3ωt-84°) AC.5sin(3ωt-113.1°) AD. [15 - 5sin(3ωt + 66.9︒)] ACu题5图6.下列说法中正确的是A.硅钢片具有高导磁率，可制造永久磁铁B.交流电磁铁上有短路铜环，是为了防止振动C.调压器既可用来调节交流电压，也可用来调节直流电压D.电压互感器副边不能开路，电流互感器副边不能短路7．题7图(a)所示的放大器，在输入正弦电压时，输出u o波形如题7图(b)所示，则该电路所出现的失真类型及减小失真所应采取的措施是A．出现饱和失真，应调大R P B．出现饱和失真，应调小R PC．出现截止失真，应调大R P D．出现截止失真，应调小R P题7图8．电路如题8图所示，欲稳定电路的输出电压，应采用的方法是A．1与3相接 B．1与4相接 C．2与3相接 D．2与4相接题8图9．题9图（a ）所示电路的输入信号u i 为正弦波，输出u o 波形如（b ）图所示。
2008-2009工程电磁场第一学期考试试卷A
真空中的介电常数1201085.8-⨯=εF/m ，70104-⨯=πμH/m 。
一、填空（每空2分，共计40分）1．矢量104x y F xe ye =+_______________（可能是，肯定不是）静电场电场强度，_______________（可能是，肯定不是）恒定磁场磁感应强度。
2．两种媒质的分界面法向方向z e由媒质1指向媒质2，媒质1中磁场强度z y x e e e H 6431++= A/m ，媒质2中磁场强度z y x e e e H3652++= A/m ，则两种媒质分界面面电流密度为___________，媒质2的磁导率为媒质1磁导率的_______倍。
3．静电场中电场强度z y x e e e E432++=，则电位ϕ沿122333x y z l e e e =++ 的方向导数为_________________，点A （1，2，3）和B （2，2，3）之间的电位差AB U =__________________。
4. 真空中磁场强度cos()m y H H t z e ωβ=-A/m ，则位移电流密度为________________，电位移矢量为___________________。
5．理想介质的10r ε=、1=r μ，电磁波频率为300MHz ，则波阻抗为_______________，波长为__________________。
6．均匀平面波在自由空间中传播时电场强度与磁场强度方向___________，幅值之比为______________。
7. 两个电容器1C 和2C 各充以电荷1Q 和2Q ，且两电容器电压不相等，移去电源后将两电容并联，总的能量为 ，并联前后能量是否变化 。
8．一无限长矩形接地导体槽，如图1中矩形实线所示。
有一电位为U 的无限长圆柱母线从中心穿过，在分析圆柱导体与矩形槽所围区域的电场分布时，由于对称性，取图中1Γ、2Γ、3Γ、4Γ和5Γ所围成的区域Ω进行分析，则边界_________________满足第一类边界条件，边界_________________满足第二类边界条件。
2009年注册电气工程师考试试卷及答案-供配电.doc

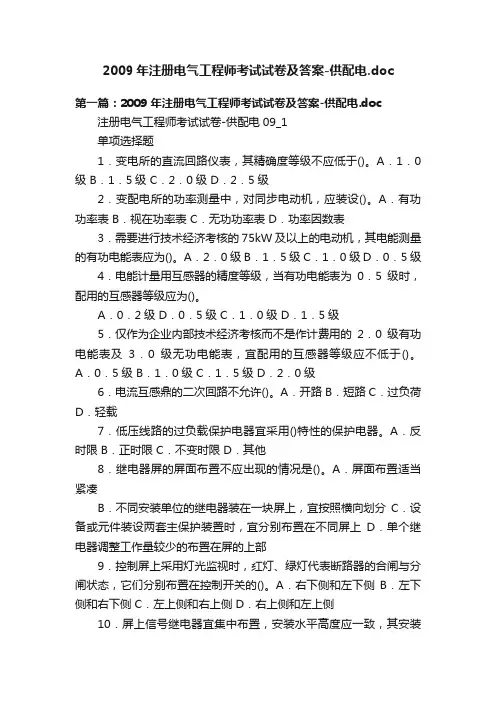

2009年注册电气工程师考试试卷及答案-供配电.doc第一篇：2009年注册电气工程师考试试卷及答案-供配电.doc 注册电气工程师考试试卷-供配电09_1单项选择题1．变电所的直流回路仪表，其精确度等级不应低于()。
A．1．0级 B．1．5级 C．2．0级 D．2．5级2．变配电所的功率测量中，对同步电动机，应装设()。
A．有功功率表 B．视在功率表 C．无功功率表 D．功率因数表3．需要进行技术经济考核的75kW及以上的电动机，其电能测量的有功电能表应为()。
A．2．0级 B．1．5级 C．1．0级 D．0．5级4．电能计量用互感器的精度等级，当有功电能表为0．5级时，配用的互感器等级应为()。
A．0．2级 D．0．5级 C．1．0级 D．1．5级5．仅作为企业内部技术经济考核而不是作计费用的2．0级有功电能表及3．0级无功电能表，宜配用的互感器等级应不低于()。
A．0．5级 B．1．0级 C．1．5级 D．2．0级6．电流互感鼎的二次回路不允许()。
A．开路 B．短路 C．过负荷D．轻载7．低压线路的过负载保护电器宜采用()特性的保护电器。
A．反时限 B．正时限 C．不变时限 D．其他8．继电器屏的屏面布置不应出现的情况是()。
A．屏面布置适当紧凑B．不同安装单位的继电器装在一块屏上，宜按照横向划分C．设备或元件装设两套主保护装置时，宜分别布置在不同屏上D．单个继电器调整工作量较少的布置在屏的上部9．控制屏上采用灯光监视时，红灯、绿灯代表断路器的合闸与分闸状态，它们分别布置在控制开关的()。
A．右下侧和左下侧B．左下侧和右下侧 C．左上侧和右上侧 D．右上侧和左上侧10．屏上信号继电器宜集中布置，安装水平高度应一致，其安装中心线离地面不宜低于()mm。
A．800 B．700 C．600 D．500 11．变电所操作电源中弱电控制的电压一般为()。
A．72V及以下B．48V及以下 C．24V及以下 D．12V及以下12．突然断电比过负荷造成的损失更大的线路，其过负荷保护应()。
09.10年电力系统分析A卷(06答案)
2008—2009学年(xu éni án) 第 2 学期(xu éq ī) 《 电力系统分析 》课程(k èch éng)考试试卷( A 卷)专业：电气工程自动化 年级：06 考试(k ǎosh ì)方式：开卷 学分：5.5 考试时间：120 分钟一、 填空题: (每空1分，共 25分)1、在纯电抗(di ànk àng)元件中，元件两端存在 电压(di àny ā)幅值 是传送无功功率的条件(ti áoji àn)，元件两端存在 电压(di àny ā)相角差 是传送(chu án s òn ɡ)有功功率的条件。
2、挂接在10kv 电网上的发电机的额定电压应为 10.5 KV ，该电压等级的平均额定电压为 10.5 KV 。
3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn ，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn ，则其零序电抗会增加 1/3Xn 。
4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。
5、理想同步发电机由 6 个绕组构成，数学模型共有 18 个未知数。
6、电能的质量指标是以电压、波形和频率来衡量的。
7、中枢点的调压方式分为三类，分别为逆调压、顺调压、和恒调压（常调压）。
8、两相短路接地的复合序网是三序网___并联___。
9、N个节点的电力系统，其节点导纳矩阵为___N______阶。
10、架空输电线空载时，末端电压比首端电压___高______。
11．电力系统的接线方式按供电可靠性分为：无备用、有备用。
12. 变压器π型等值电路中，两个并联阻抗的符号相反，负号出现在电压等级高的一侧。
13、电力网的功率分布和电压计算称为电力网的潮流计算。
二、简答题: （共25分)1、什么派克变换？试简述派克变换的作用与意义（8分）答：派克(pai kè)变换派克变换是一种线性变换；从物理意义(yìyì)上理解，它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。
《电力工程》习题集及答案

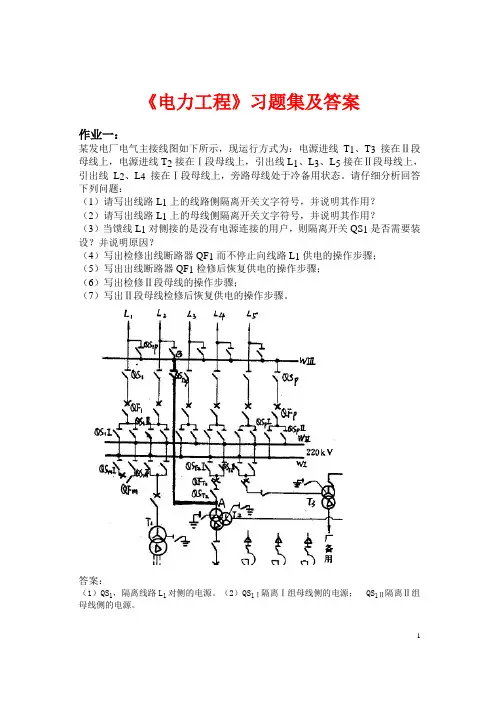

《电力工程》习题集及答案作业一：某发电厂电气主接线图如下所示，现运行方式为：电源进线T1、T3接在Ⅱ段母线上，电源进线T2接在Ⅰ段母线上，引出线L1、L3、L5接在Ⅱ段母线上，引出线L2、L4接在Ⅰ段母线上，旁路母线处于冷备用状态。
请仔细分析回答下列问题：（1）请写出线路L1上的线路侧隔离开关文字符号，并说明其作用？（2）请写出线路L1上的母线侧隔离开关文字符号，并说明其作用？（3）当馈线L1对侧接的是没有电源连接的用户，则隔离开关QS1是否需要装设？并说明原因？（4）写出检修出线断路器QF1而不停止向线路L1供电的操作步骤；（5）写出出线断路器QF1检修后恢复供电的操作步骤；（6）写出检修Ⅱ段母线的操作步骤；（7）写出Ⅱ段母线检修后恢复供电的操作步骤。
答案：（1）QS1，隔离线路L1对侧的电源。
（2）QS1Ⅰ隔离Ⅰ组母线侧的电源； QS1Ⅱ隔离Ⅱ组母线侧的电源。
（3）QS 1不需装设，因为不需隔离线路L 1对侧的电源。
或QS 1可以装设，因为可用来阻止线路上过电压的入侵。
（4）①闭合QSp Ⅱ；②闭合QSp ；③合上QFp ；④主母线W Ⅱ向旁路母线W Ⅲ充电；⑤闭合QS 1p ；⑥断开QF 1；⑦拉开QS 1；⑧拉开QS 1Ⅱ。
（5）①闭合QS 1Ⅱ；②闭合QS 1；③合上QF 1；④断开QFp ；⑤拉开QS 1p ，QSp ；⑦拉开QSp Ⅱ。
（6）①依次闭合引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅰ组母线侧的隔离开关；②依次拉开引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅱ组母线侧的隔离开关；③拉开QFm ；④拉开QSm Ⅱ；⑤拉开QSm Ⅰ。
（7）①闭合QSm Ⅰ；②闭合QSm Ⅱ；③合上QFm ；④W Ⅰ向W Ⅱ充电；⑤依次闭合引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅱ组母线侧的隔离开关；⑥依次拉开引出线L 1、L 3、L 5、电源进线T 1、T 3在Ⅰ组母线侧的隔离开关。

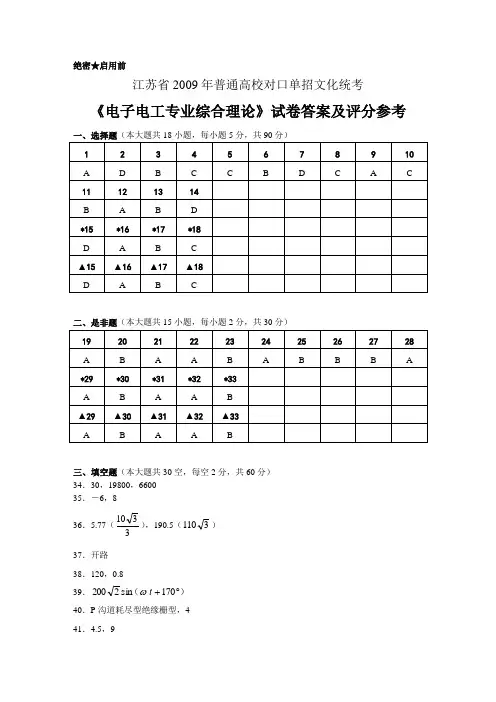

江苏省2009年普通高校单独招生统一考试电子电工试卷答案
绝密★启用前江苏省2009年普通高校对口单招文化统考《电子电工专业综合理论》试卷答案及评分参考二、是非题（本大题共15小题，每小题2分，共30分）三、填空题（本大题共30空，每空2分，共60分）34．30，19800，660035．－6，836．5.77（3310），190.5（3110）37．开路38．120，0.839．）（︒+170sin2200tω40．P沟道耗尽型绝缘栅型，4 41．4.5，942．PMOS 43．85，1010101 44．－8，10%，甲 45．99，10.1 46．前接法＊47．A/D 转换器，积分型，比较型 ＊48．RC 文氏桥，RCf π210=，电容C▲47．25A ，14N ·m ，100V ▲48．1500 r/min ，2.5，1.5 四、简答题（本大题共6小题，共45分） 49．（共6分）（1）导体AB 中的的感应电流方向为（A →B ）--（2分）（2）CD 导线中的的感应电流方向为（D →C ）--（2分）（3）CD 导线所受磁场力F 的方向为向左---------（2分）50．（共6分）答：（1）t =0到t =T 期间，）e1（10Tt C u --=V 6.32）e -110（）e1（10)(1-==-=-TT C T u --------------------------------------------------（2分）（2）t =T 到t =2T 期间，TT t C U T u U u -----+=e])(['C当t =2T 时，0'=C u ，代入上式，0e])([2=-+----TT T C U T u UV 68.3-=-U ------------------------------------------------------------------------------------------（2分）（3）u C 的波形图------------------------------------------（2分）/ VC06. 32T2T ut51．（共8分） 答：（1）Q 3、Q 2、Q 1的波形如下图（计分说明：每个波形2分）-------------------------（2分）-------------------------（2分） --------------------------（2分） （2）该电路为六进制加法计数器 （计分说明：“六进制”1分；“加法”1分）-------（2分） 52．（共7分）答：（1）R ′＝R x ＝240 Ω------------------------------------------------------------------------------（2分）（2）2C I I-----------------------------------------------------------------------------------------（2分）（3）因为流过表头的电流与被测电阻的关系不是线性关系。
2009年电气工程师供配电专业知识考试真题上午卷
2009年电气工程师供配电专业知识考试真题上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有1个符合题意)1、易燃物质可能出现的浓度不超过爆炸下限的哪一项数值，可划为非爆炸危险区域？（）A．5％B．10％C．20％D．30％2、在爆炸性气体环境1区、2区内，引向电压为1000V以下笼型感应电动机支线的长期允许载流量不应小于电动机额定电流的多少倍？（）A．1．1B．1．25C．1．4D．1．53、二级负荷的供电系统，宜由两回路线路供电，在负荷供电较小或地区供电条件困难时，规范规定二级负荷可由下列哪一项数值的一回专用架空线路供电？（）A．1kV及以上B．3kV及以上C．6kV及以上D．10kV及以上4、民用建筑中初步设计及施工图设计阶段，负荷计算宜采用下列哪种方法？（）A．变值系数法B．需要系数法C．利用系数法D．单位指标法5、某大型企业几个车间负荷均较大，当供电电压为35kV，能减少变、配电级数，简化接线且技术经济合理时，配电电压宜采用下列哪个电压等级？（）A．380／220VB．6kVC．10KvD．35kV6、35kV变电站主接线一般有分段单母线、单母线、外桥、内桥、线路变压器组几种形式，下列哪种情况宜采用外桥接线？（）A．变电站有两回电源线和两台变压器，供电线路较短或需经常切换变压器B．变电站有两回电源线和两台变压器，供电线路较长或不需经常切换变压C．变电站有两回电源线和两台变压器，且35kV配电装置有一至二回路转送负荷线路D．变电站有一回电源线和一台变压器7、在TN及TT系统接地形式的低压电网中，当选用Y，ynO接线组别的三相变压器时，其中任何一相的电流在满载时不得超过额定电流值，而由单相不平衡负载引起的中性点电流不得超过低压绕组额定电流的多少？（）A．30％B．25％C．20％D．15％8、供配电系统设计中，在正常情况下，电动机端子处电压偏差允许值(以额定电压百分数表示)哪一项符合规定？（）A．+10％，-10％B．+10％，-5％C．+5％，-5％D．+5％，-10％9、35-110kV变电站设计中，有关并联电容器装置的电器和导体的长期允许电流，下列哪一项要求是正确的？（）A．不应小于电容器组额定电流的1．05倍B．不应小于电容器组额定电流的1．1倍C．不应小于电容器组额定电流的1．35倍D．不应小于电容器组额定电流的1．5倍10、在110kV及以下变电所设计中，35kV配电装置单列布置，当采用35kV手车式高压开关柜时，柜后通道不宜小于下列哪一项数值？（）A．0．6mB．0．8mC．1．0mD．1．2m11、直埋35kV及以下电力电缆与事故排油管交叉时，它们之间的小垂直净距为下列哪一项数值？（）A．0．25mB．0．3mC．0．5mD．0．7m12、某爆炸性气体环境易燃物质的比重大于空气比重，问这种情况下位于1区附近的变电所、配电所室内地面应高出室外地面多少？（）A．0．3mB．0．4mC．0．5mD．0．6m13、某35kV屋外充油电气设备，单个油箱的油量为1200kg，设置了能容纳100％油量的储油池。
河海大学09水电站试题(答案)
----------------------------精品word 文档 值得下载 值得拥有---------------------------------------------- 0 7监理、班《水电站》试题答案（A 卷）一、计算题1、已知水轮机为HL240—LJ —120，水电站的H max =37m, H P =31m, H min =25m,尾水位为180 m ，各水头对应的气蚀系数为：H max 时，22.0=σ，H P =31m 时，23.0=σ，H min =25m 时，24.0=σ。
坐环高度b 0=0.365D 1，确定水轮机的安装高层。
（20分）解：1）计算吸出高度可得吸出高度分别为0.18，1.43，2.8。
2）计算安装稿酬4.18020=++∇=b H Z s a 取吸出高度为179.4米2、已知水管直径D=1.8m,管长L=120m,流速V=5m/s,静水头H 0=60m,波速a=990m/s,阀们的关闭时间T s =5s,计算从全开到全关的水锤压强。
（20分）解：1）直接与间接判断T s =2L/a=0.24s<5s 为间接水锤2）第一相与末相判断属末相水锤。
3）227.0221=-=σσξ △H=13.63m考虑水锤时的总水头为73.63米。
3、已知水管直径D=1.8m, 静水头H 0=60m, 水锤的动水压力△H=13.63m ，钢管[]a MP 4.129=σ，焊缝系数95.0=φ，计算压力水管管壁厚度。
（20分） 解：计算内压：H=60+13.63=73.63m P=γH=0.722MP a管壁厚度[]mm t 6.828.0Pr =+=σφ 取t=10mm t mm D >=.5.131301不满足抗外压稳定，需设置刚性环。
4、已知水轮机为HL240—LJ —120，水电站的H max =37m ，H P =31m, H min =25m ，尾水位为180 m ，设计流量为9.2m 3/s ，坐环直径为2.06m ，确定水轮机的蜗壳尺寸。
09年电力系统分析A卷(06答案)
2008—2009学年 第 2 学期 《 电力系统分析 》课程考试试卷( A 卷)专业：电气工程自动化 年级：06 考试方式：开卷 学分：5.5 考试时间：120 分钟一、 填空题: (每空1分，共 25分)1、在纯电抗元件中，元件两端存在 电压幅值 是传送无功功率的条件，元件两端存在 电压相角差 是传送有功功率的条件。
2、挂接在10kv 电网上的发电机的额定电压应为 10.5 KV ，该电压等级的平均额定电压为 10.5 KV 。
3、假定变压器为Y0/△接法，如果在Y0侧的中性点与地之间串联电抗Xn ，则其零序电抗会增加 3Xn ，而如果在△侧绕组中串联电抗Xn ，则其零序电抗会增加 1/3Xn 。
4、所谓短路，是指 一切不正常的相与相 或 相与地 发生通路的情况。
5、理想同步发电机由 6 个绕组构成，数学模型共有 18 个未知数。
6、电能的质量指标是以 电压 、 波形 和 频率 来衡量的。
7、中枢点的调压方式分为三类，分别为 逆调压 、 顺调压 、和 恒调压（常调压） 。
8、两相短路接地的复合序网是三序网___并联___。
9、N 个节点的电力系统，其节点导纳矩阵为___N______阶。
10、架空输电线空载时，末端电压比首端电压___高______。
11．电力系统的接线方式按供电可靠性分为： 无备用 、 有备用 。
12. 变压器π型等值电路中，两个并联阻抗的符号相反 ，负号出现在电压等级 高 的一侧。
13、电力网的功率分布和电压计算称为电力网的潮流计算。
二、简答题: （共25分)1、什么派克变换？试简述派克变换的作用与意义（8分） 答：派克变换派克反变换：派克变换是一种线性变换；从物理意义上理解，它将观察者的角度从静止的定子绕组转移到随转子一同旋转的转子上，从而使得定子绕组自、互感，定、转子绕组间互感变成常数，大大简化了同步电机的原始方程。
2、什么叫电力系统频率的二次调整？二次调整可否实现无差调节？（6分） 答：在有功功率负荷曲线里第一种负荷引起的频率变化，将由发电机组的调速器自动进行调整，称为频率的一次调整。
河海大学电路与电力系统稳态分析2007-2015年考研真题及答案解析
3 / 122
《河海大学电力系统分析历年考研真题及答案解析》
4 / 122
《河海大学电力系统分析历年考研真题及答案解析》
5 / 122
河海大学 2014 年攻读硕士学位研究生入学考试试题
科目代码：843
科目名称：电路及电力系统稳态分析 满分：150 分
一、单项选择题（本大题 12 分）
在下列各题中，有四个备选答案，请选择唯一正确的答案。
A.i2超前i1角 105° B.i2超前i1角 15° C.i2滞后i1角 15° D.i2滞后i1角 105° 4.（本小题 3 分）下图所示正弦交流电路中，已知 Z = （2 + j2）Ω，并联支路电流有 效值分别为I1 = 5A，I2 = 3A，I3 = 8A，电路吸收有功功率 P=200W，则电源电压有效值 U 等于（ ）。
《河海大学电力年考研真题试卷 河海大学 2015 年攻读硕士学位研究生入学考试试题
科目代码：843
科目名称：电路及电力系统稳态分析 满分：150 分
一、单项选择题（本大题 20 分）
《河海大学电力系统分析历年考研真题及答案解析》
2 / 122
《河海大学电力系统分析历年考研真题及答案解析》
Ⅱ 历年考研真题试卷答案解析.............................................................................................37
河海大学 2014 年攻读硕士学位研究生入学考试试题答案解析................................................ 37 河海大学 2013 年攻读硕士学位研究生入学考试试题（A）答案解析....................................... 52 河海大学 2012 年攻读硕士学位研究生入学考试试题（A）答案解析....................................... 64 河海大学 2011 年攻读硕士学位研究生入学考试试题（A）答案解析....................................... 74 河海大学 2010 年攻读硕士学位研究生入学考试试题答案解析................................................ 84 河海大学 2009 年攻读硕士学位研究生入学考试试题答案解析................................................ 93 河海大学 2008 年攻读硕士学位研究生入学考试试题答案解析.............................................. 103 河海大学 2007 年攻读硕士学位研究生入学考试试题答案解析.............................................. 112
2009年注册电气工程师发输变电专业考试历年真题及解析(好)
注册电气工程师执业资格考试专业考试（发输变电专业）历年真题及解析2009年专业考试（发输变电）试题专业知识考试(上)专业知识考试(下)专业案例考试(上)1-5题目：1-5题110kV有效接地系统中的某一变电所有两台110kV/35kV/10kV，31.5MV A 主变压器两台，110kV进线两回、35kV出线5回、10kV出线10回，主变110kV、35kV、10kV三侧Y n y n0d11。
1.题目：1、如主变需常切换，110kV线较短，有穿越功率20MV A，各侧采用以下哪组主接线经济合理，（）。
为什么？（A）110kV内桥接线，35kV单母接线，10kV单母分段接线（B）110kV外桥接线，35kV单母分段接线，10kV单母分段接线（C）110kV单母接线，35kV单母分段接线，10kV单母分段接线（D）110kV变压器组接线，35kV双母接线，10kV单母接线依据及解答过程：B选项正确。
依据GB 50059-92《35~110kV变电所设计规范》第3.2.3条，35～110kV线路为两回及以下时，宜采用桥形、线路变压器组或线路分支接线。
依据《电力工程电气设计手册电气一次部分》P51第2-2节七(二)(3)，线路有穿越功率时，也宜采用外桥形接线。
故110kV主接线采用外桥接线。
依据《电力工程电气设计手册电气一次部分》P47第2-2节二(3)2)，35～63kV配电装置出线回路数为4～8回时采用单母分段接线；故35kV主接线采用单母分段接线。
依据GB 50059-92《35~110kV变电所设计规范》第3.2.5条，当变电所装有两台主变压器时，6～10kV侧宜采用分段单母线。
或依据《电力工程电气设计手册电气一次部分》P47第2-2节二(3)1)，6～10kV配电装置出线回路数为6回以上时采用单母分段接线；故10kV主接线采用单母分段接线。
所涉及大纲：4.2 掌握各级电压配电装置的基本接线设计；所涉及规范/手册：GB 50059-92《35~110kV变电所设计规范》；《电力工程电气设计手册电气一次部分》；类似/拓展练习：习题集第4章单选第22题；习题集第4章案例第4题、第9题、第10题；习题集新增案例第1题、第4题、第21题。
2009年电力系统试题回顾
2009年电力系统试题回顾一、判断题（10个、10分） 1.在电力系统中，容性负荷一般看做无功负载。
（ ） 2.正常运行时，同步电机定子侧通入负序电流，转自侧会感应出直流分量。
（） 3.正序电压加在三相不对称网络中，在网络中会产生零序和负序电流。
（） 4.派克变换是一种非线性变换。
（ ） 5.P-Q 分解法的收敛精度与N-R 法相比较差。
（ ） 6.在母线上加并联电抗器，母线电压会升高。
（ ）二、选择题（20分） 1. 已知发电机额定电机为10.5KV ，线路1额定电压为110KV ，线路2额定电压为10KV ，升压变压器连接发电机与线路1，降压变压器连接线路1与线路2，给出升压变和降压变的额定电压。
2. 通常从以下四个方面比较电力系统继电保护设计的好坏。
3. 单台发电机经双回线接入无穷大系统在同一点分别发生三相短路、单相接地短路、两相短路和两相短路接地故障，四种故障对应的临界切除角分别为：，则其大小为：4. 双回输电线路原来的输电电压等级是110KV ，经过线路升级后，未换线，电压等级升高到220KV ，输电线路间距增大为原来的两倍，则线路电阻、电容、有功功率和充电容量怎样变化。
5. 假定变压器为Y0/Δ接法，如果在Y0侧的中性点和地之间串联电抗Xn ，则其零序阻抗会增加（ ）；如果在Δ侧绕组中串联电抗Xn ，其零序阻抗会增加（）。
6. 试比较下列四个电抗的大小：。
7.环式网络潮流； 8.派克变换对定转子绕组自感、互感产生的影响，判断说法正误。
9.并补和串补的分析和比较，判断说法正误。
三、填空题（20分） 1. 变化前的电力网络如图（a ）所示，这是在节点阻抗阵中，i 节点的自阻抗元素为Z ii 。
若在i 节点上接出变压器支路ij ，变化后的电力网络如图（b ）所示，图中，K 为理想变比，a ij 为支路阻抗，则在变化后的节点阻抗阵中，j 节点的自阻抗元素Z jj 为___________，互阻抗Z ij 为_____________。
《电力工程》试卷答案
电压变比为( E )的双绕组升压变压器。
A . 121／11kV；
B. 110／10kV； C. 121／10kV；
D. 110／11kV； E. 121／10.5kV。
类。一类负荷应由___两个独立电源___供电；二类负荷应由_____双回路__________供电。
5．装设电流速断保护的线路，必须同时配备 带时限的过电流保护 ，原因是 存在保护死 区。
6. 在高压系统中，高压熔断器一般作为电压互感器的 短路 保护，其熔丝电流一般为 0.5 安。
8.供电系统中应设置避雷器的位置有（列举 3 个）：1） 架空线路转接电缆处
5.将二大题的答案汇总到指定的表格中，否则不予计分。
一、填空（每空 1 分，共 20 分）。
1.电力系统中发电厂将 一次能源 转换成 电能 。 2. 火力发电厂的三大主要设备有 锅炉 、 汽轮机 、 发电机 。
3. 我国规定的“工频”是 50Hz 。其偏差规定为一般不得超过 ±0.5 Hz 。
4. 电力负荷按其对供电可靠性的要求及中断供电在政治上、经济上造成的损失或影响分为 3
二、选择题（20 分,1～10 题单选 1 分/小题；11～15 题多选 2 分/小题）
（1～10小题：在每小题列出的选择项中只有一个选项是符合题目要求的；11～15小题：备 选项中，有2 个或2 个以上符合题意，少选，选对的每个选项按比例得分，多选该小题不 得分)请将正确选项前的字母填在题后的括号内，并汇总到以下表格中。
C．二分之三接线
D．多角形接线
5.停电拉闸操作必须按照（ A ）的顺序进行。
A 断路器→线路侧刀闸→母线侧刀闸； B 母线侧刀闸→线路侧刀闸→断路器；
C 断路器→母线侧刀闸→线路侧刀闸。 D 线路侧刀闸→母线侧刀闸→断路器；
2009《电力系统分析》课程考试试卷(B卷)答案
2008年春季学期《电力系统分析》课程考试试卷(B 卷)参考答案及评分标准命题教师 李咸善 审题教师 杨力森一、简答题(每小题5分，共50分)1、变压器等值电路参数有哪些？各描述什么物理现象？ 答：电阻、电抗、电导、电纳 （1分）1、电阻 反映了变压器绕组的热效应，短路损耗或铜耗。
（1分）2、电抗 反应变压器的短路电压损耗。
（1分）3、电导 反映变压器的开路损耗，铁耗。
（1分）4、电纳 反映变压器的激磁效应，即建立磁场，实现能量传递。
（1分）2、电压降落、电压损耗、电压偏移是如何定义的？答：电压降落 ：指的是线路始末两端的电压相量差12()U U - 或dU 。
（1分） 电压损耗 ：指的是线路始末两端的电压数值差12()U U -（2分）电压偏移 ：指的是线路始端或末端电压与线路额定电压的数值差1()N U U -或2()N U U -，也常以百分值表示。
（2分）3、电力系统常见的无功电源有哪些？无功功率主要取什么作用 答：1、发电机（1.5分）2、调相机（1.5分）3、补偿设备调压：如并联电容器、无功电源发生器等。
（2分）4、简述牛顿-拉夫逊法潮流计算的主要步骤。
答：1）输入网络的原始参数，包括节电编号及分类； 2）形成节电导纳矩阵；（1分） 3）给定个节点变量的初始值； 4）置迭代次数k=0；（1分） 5）计算功率误差；6）判断功率误差是否在要求的范围内，如果满足则转向11）步，否则进行下一步；（1分） 7）计算雅可比矩阵元素；8）解修正方程，求出变量的增量；（1分） 9）计算个变量修正值；（1分） 10）置迭代次数k=k+1，返回5）； 11）计算整个系统的所有相关变量。
（1分）5、派克变换的物理意义？答：在abc 三相系统中，发电机的电压方程都是一组时变系数的微分方程，用这种方程分析发电机的运行状态十分困难。
（2分）物理意义：在任一瞬间，将abc 三相绕组等值成为d 、q 两个绕组，并分别放置在该瞬间转子的d 轴方向和q 轴方向上，使发电机的电压方程转换为常系数的方程，便于分析问题。
《电力工程》试卷答案
河海大学《电力工程》期末试卷（函授）班级 学号 姓名 成绩一、问答题（每题5分，共45分） 1、提高电压能够减低线路损耗的原因。
答：因电力线路的有功损耗△P=3I 2R ×10-3= 222P Q U R ×10-3 (单位相应为A 、KV 、KW 、Kvar) ,与电压的平方成反比，因而提高电网的电压能够降低线路损耗。
2、隔离开关与断路器的主要区别是什么？为防止误操作通常采用哪些措施？答：隔离开关与断路器的主要区别是：断路器具有灭弧装置，能切断短路电流。
隔离开关没有灭弧装置，它的作用有三：隔电保安：隔离电源，保证安全距离；倒闸操作：等电位操作；切投小电流电路：保证小电弧能可靠自行熄灭。
为防止误操作通常采用的措施，一是隔离开关与断路器配合送电时先合，停电时后断，在二是倒闸操作进行等电位操作。
3、比较3/2接线与双母线带旁路接线的利与弊。
答：3/2接线与双母线带旁路接线相比较有以下特点： （1）运行灵活可靠。
正常运行时成环形供电，任意一组母线发生短路故障，均不影响各回路供电。
（2）操作方便。
隔离开关只起隔离电压作用，避免用隔离开关进行倒闸操作。
任意一台断路器或母线检修，只需拉开对应的断路器及隔离开关，各回路仍可继续运行。
一台母线侧断路器故障或拒动，只影响一个回路工作。
只有联络断路器故障或拒动，才会造成两个回路停电。
（3）二次接线和继电保护比较复杂，投资较大。
4、解释一次调频、二次调频和三次调频。
5、电力系统有哪些无功电源？6、提高电网静态稳定性和暂态稳定性的措施分别有哪些？并描述其机理。
7、简述在输电线路防雷中，避雷线的作用。
答：因导线、避雷线与大地间存在分布电容，避雷线的屏蔽作用、耦合作用和分流作用，能有效防止直击雷、感应雷和雷反击：⑴雷直击输电导线的概率很高，如110KV 线路耐雷水平为7KA ，而超过7KA 的雷电流出现的概率为86.5％，即在100次雷击中有86.5次引起绝缘闪络，而有架空避雷线的输电线路，只要保护角满足要求，除了一定的绕击概率以外，一般可有效地防止直击雷。
2009年注册电气工程师(发输变电)《专业知识考试(上)》真题及详解
2009年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．220kV变电站内主要环形消防道路路面宽度宜为4m，从站区大门至主变压器的运输道路宽度应为下列哪项数值？（）A．4.0mB．4.5mC．5.0mD．5.5m答案：B解析：《变电站总布置设计技术规程》（DL/T 5056—2007）第8.3.3条规定，站内主要环形消防道路路面宽度宜为4m。
站区大门至主变压器的运输道路宽度：①110kV变电站4m；②220kV变电站4.5m；③330kV 及以上变电站5.5m。
高压电抗器运输道路宽度一般为4m，750kV及以上变电站为4.5m。
330kV及以下变电站户外配电装置内的检修道路和500kV及以上变电站的相间道路宽为3m。
2．[已过时]火力发电厂的噪声防治，首先应控制噪声源，并采取隔声、隔震、吸声及消声措施，其中主要生产车间及作业场所（工人每天连续接触噪声8h）噪声限制值为下列哪项数值？（）A．100dBB．95dBC．90dBD．75dB答案：C解析：《火力发电厂劳动安全和工业卫生设计规程》（DL 5053—1996）第8.1.2条规定，发电厂的噪声防治，应首先控制噪声源，并采取隔声、隔振，吸声等措施。
由表8.1.1（见题2解表）可知，主要生产车间及作业场所（工人每天连续接触噪声8h）噪声限制值为90dB。
题2解表电厂各类地点的噪声标准注：①对于工人每天接触噪声不足8h的场合，可根据实际接触噪声的时间，接触时间减半噪声限制值增加3dB（A）原则，确定其噪声限制值；②本表所列的室内背景声级，系在室内无声源发声的条件下，从室外经由墙、门、窗（门窗启闭状况为常规状况）传入室内的平均噪声级。
说明：《火力发电厂劳动安全和工业卫生设计规程》（DL 5053—1996）已作废，新规范分为《火力发电厂职业卫生设计规程》（DL 5454—2012）和《火力发电厂职业安全卫生设计规程》（DL 5053—2012）两个规程，但新规范里没有相关内容。
07-08河海电力工程试卷(上)
发电厂、
发电厂和利用其它
和
等主要部件组成， 。
o
4． 同步发电机的三相电流为 ia 2 ，ib ic 1 ， 1 ，0 0 ， 试求 id
，
iq
， i0
。 、 电压损耗 、 电压偏差 。 。 ； 。 ， ， 三种形
5．荷利用小时数的物理意义是 7．电力网络中功率的自然分布取决于网络的 功率的经济分布取决于网络的 8．用计算机计算潮流时，电力网络的节点可分为 式。 9．电力系统中枢点的调压方式有 其对应的调压范围为： 10．同步调相机欠激运行 率。 11． 在我国 35KV 系统为 流大于 10A 时，中性点宜用 的系统为 接地系统。 、 无功功率， 过激运行 、 、 、
三
计算题（40 分）
~
1．如图，已知系统首端电压为121KV ， S 2 80 j 60 MVA 。 求： （1）线路上的功率损耗和首端功率 S1 ； （2）线路上的电压损耗和末端电压 U 2 ； （10 分）
~
2．五节点电力系统节点导纳矩阵结构如下图所示，图中： “×”表示非零元素， “0”表示零 元素。设节点 5 为平衡节点，节点 1 为 PV 节点，其余节点为 PQ 节点。 （10 分）
