中船龙穴造船厂工人宿舍楼真空预压加固地基工程施工工艺
“真空预压”加固处理地基施工与质量控制
制
国际监理滨海分公司
张庆斌
编辑课件
主要内容
❖ 一、项目成果介绍 ❖ 二、工程概况 ❖ 三、真空预压法的原理 ❖ 四、技术指标 ❖ 五、施工技术 ❖ 六、材料、设备的指标要求 ❖ 七、质量验收
编辑课件
一、项目成果介绍
❖ 本成果主要介绍“真空预压法”的施工工艺与方法，质量控 制要求，保证地基加固的施工质量，以满足规范与设计要求。
B：打板垂直度不大于1.5%，用经纬仪加钢尺检查。 C：控制回带现象：当套管提升时，检查人员应认真观
察是否有回带现象，回带长度应控制在30CM以内， 否则应重打，回带根数不能超过总根树的5%。 D：打设长度控制：打设长度必须符合设计要求，不能 出现负偏差。可在打板之前在套管上做好标记，打 设时用水准仪控制。 E：塑料板应露出砂垫层25CM，铺膜前将其弯折后用砂 盖上。 F：覆盖塑料板之前，监理必须仔细检查，防止露打。
编辑课件
三、真空预压法的原理
❖ 因为土由固态、液态、气态三相体组成，通过 埋设于砂垫层的滤管，用真空装置进行抽气， 将膜内液态、气态体排出，从而在膜内产生气 压差，这部分气压差即变成作用于地基上的荷 载，地基随着等向应力的增加而加固。抽真空 前土中的有效应力等于土的自重应力，抽真空 后，土体完成固结时，真空压力完全转化为有 效应力。
二、工程概况
❖ 大沽化机修用地地基处理工程位于天津临港工业区， 真空预压面积为2.8万平，设计要求膜下真空度不 小于85Kpa，且均匀分布 ，抽真空的有效时间为 90天。排水系统分水平排水系统和竖向排水系统， 水平排水系统采用地表铺设400mm厚的中粗砂； 竖向排水系统采用打塑料排水板，间距为850mm， 正方形布置，打设深度17.4m。抽真空系统：在砂 子中埋设滤管，挖密封沟和铺密封膜，连接抽真空 设备。
真空预压加固地基施工工艺标准
真空预压加固地基施工工艺标准1适用范围本标准适用于建（构）筑物施工中对淤泥质土、淤泥和冲填土等软土地基的加固。
2施工准备2.1材料2.1.1砂料：砂垫层和砂井的砂料宜用中粗砂，渗透系数应大于1×10-2cm/s，粘粒含量不应大于3%。
垫层砂料中可混有少量粒径小于50mm的砾石。
2.1.2砂袋：砂袋必须选用抗腐蚀、抗拉力强、抗紫外线能力强、透水性好、韧性和柔性好、透气，并且在水中能起到滤网作用和不外露砂料的材料。
目前普遍采用的砂袋材料是麻袋布和聚丙烯编织袋，其力学性能如表2.1.2所示。
表2.1.2砂袋材料力学性能表2.1.3塑料排水带：塑料排水带有两种，即聚氯乙烯槽形塑料排水带及聚丙烯梯形槽塑料排水带。
塑料排水带的质量应符合表2.1.3-1、表2.1.3-2的规定。
表2.1.3-1不同型号塑料排水带的厚度（mm）表2.1.3-2塑料排水带的性能注：1.A型排水带适用于插入深度小于15m。
2.B型排水带适用于插入深度小于25m。
3.C型排水带适用于插入深度小于35m。
2.1.4滤水管：选用钢管或塑料管材，要求滤水管在预压过程中能适应地基的变形差，能承受足够的径向压力，而不出现径向变形。
滤水管上的滤水孔径为φ8～10，间距50mm，呈三角形排列。
2.1.5密封膜材料：要求气密性好，抗老化能力强，韧性好，抗穿刺能力强。
通常采用聚氯乙烯薄膜，最好采用线性聚氯乙烯等专用膜。
2.2机具设备2.2.1袋装砂井、塑料排水带施工用打设机的主要性能如表2.2.1所示。
表2.2.1打设机性能表2.2.2抽真空设备：射流泵、离心式水泵、真空管路、出膜装置、止回阀、阀门、真空表、自动控制仪表、记录仪。
2.2.3辅助设备与机具：机动小翻斗车、轻型皮带机、手推车、铁锹。
2.2.4监测设备：孔隙水压力计、瓷环或沉降观测仪、测斜仪、经纬仪和水准仪等。
2.3作业条件2.3.1施工前应清除施工场地的地上、地下障碍物，对不能改移的地下障碍物应在地面做出标记。
真空预压施工工艺
真空堆载预压施工工艺1真空预压的特点真空预压法是利用大气来加固软地基，因此和堆载排水预压法相比，不许要大量的预压材料。
真空预压法在施工时荷载无须分级施加，可以一次性快速施加到80Kpa以上而不会引起地基失稳，与堆载预压法相比加载较快，可明显缩短工期。
同时该法在卸载时只要抽气停止就可以了，因而施工起来简单、容易。
在同等条件下真空预压法处理后地基比堆载排水法处理的地基密实度高，且加固均匀，平均沉降量要大在同等条件下，真空预压法加固地基时抗剪强度增长率比堆载排水法大。
真空预压法的工程造价主要取决于真空泵的动力消耗。
真空预压与堆栽预压相结合可以达到超载的目的，而不会产生填土超载预压的不利于稳定的弊端。
2适用范围堆载材料缺乏，价格较高，工期较紧而电力供应不紧的地区。
难以施加荷载的超载地基。
临近危险边坡地带。
3工艺原理真空预压法是排水固结法处理软土地基的有效方法之一，它是利用专门的设备，通过抽真空在地基中产生负压，使土体空隙中的水分排出，从有效应力原理可知：孔隙水排出，孔隙水压力减小后，有效应力就相应的增加，在压力差作用下，土体中的水分被排出，土体得到加固，土体强度得到提高。
根据达西定律，土体中孔隙水的渗透速度与水力坡度成（△h/L）正比，增加水头差△h和减少排水距离L均可加速土体的排水固结。
真空预压的加固机理是通过保持土体中的总应力不变，降低垂直排水通道中的孔隙水压力使之小于原有的孔隙水压力，即产生负孔隙水压力，形成渗流需要的水力梯度；而堆载预压是通过施加外荷载使土体中的总应力增加，导致软土中的孔隙水压力增加并超过垂直排水通道中的孔隙水压力，即产生正的孔隙水压力，从而形成渗流需要的水力梯度。
两者联合应用，正负孔隙水压力压差增大，也就是增加了水头差，造成孔压消散更快，加固效果更好，真空联合堆载预压加固软基工艺原理见图3图3真空联合堆载预压工艺原理4工艺流程及操作要点工艺流程见图1-平整场地；2-量测地面起始高程；3-埋设施工沉降观测板；4-铺设30㎝砂砾垫层；5-打设排水板；6-铺设20cm砂砾垫层；7-铺设10cm砂垫层并敷设主管、滤管；8-埋设砂垫层中的真空度测头；9-挖密封沟；10-安置主管出膜装置；11-量测施工沉降量；12-铺土工布及土工膜；13-铺设10cm砂垫层；14-安装抽真空装置；15-回填密封沟；16-联接主管到抽真空装置；17-设置膜上沉降标；18-测沉降初值；19-试抽真空；20-检查膜上及密封沟漏气情况；21-正式抽真空；22-施工监测开始；23-土方填筑开始；24-抽真空结束；（流程图见下）图真空-堆载联合预压法施工工艺流程图施工工艺下面结合杭州湾跨海大桥南接线工程第六合同段工程概况对真空联合堆载预压的施工工艺予以说明。
真空预压法加固软土地基施工技术
真空预压法加固软土地基施工技术真空预压法加固软土地基施工技术，听着就让人有点头大。
要说起来，这玩意儿可不简单。
软土地基，光是想象就觉得它像是个没底的“软泥塘”，啥东西一掉进去，啥都爬不出来。
尤其是那些建筑工程，地基不好，后果可真不堪设想。
所以呢，真空预压法就应运而生了，它好比是给地基穿上一条“防护裤”，把它从“软绵绵”变成“硬邦邦”。
我们先来理一理真空预压法到底是个啥。
简单来说，它就是通过抽取地基中的空气，制造一个负压环境，让地基里的水分被慢慢“吸”出去。
水分一走，地基就变得紧实了。
就像你去健身房锻炼，练出了一身肌肉，地基也就不容易沉降了。
所以，真空预压法这招，简直是软土改造的“神器”，能让这些看似不靠谱的土地，瞬间变得靠谱起来。
想象一下，一个低气压的大风暴袭来，地基就像受到了强风的“吹拂”，让它紧绷起来。
这就是“真空”这种力量的妙用。
不过，要把这项技术给弄明白，可不容易。
选个合适的地基可是一门学问。
软土一般都含水量大，密实度差，所以最容易受压沉降。
换句话说，它像个胖乎乎的懒人，躺在沙发上不想动。
用真空预压法时，得先铺上一个排水层，这层“排水膜”就像是给软土穿上了透气的衣服，水分也能更好地排出来。
再给它上个“大保健”——抽真空。
这就像是给懒人打了一针，让他站起来，整个人一下子就“挺”了。
这个过程看似简单，但实际上，过程非常精细，要根据土壤的性质，调节负压和时间。
如果太强了，地基可能就像被挤压过度的面团一样，变得不稳定；如果太弱了，又不够“劲儿”。
真空预压法虽然听起来很牛，但操作起来的确有一定难度。
要了解每个土壤的性质。
不同的土层，就像不同的人，性格都不一样，有的硬得像石头，有的软得像海绵。
你得知道，只有在软土层里使用这种方法，才有效。
如果土质硬，根本没有变化。
所以啊，搞施工的朋友们要是想用这个方法加固地基，得好好“琢磨”一番，搞清楚底下到底藏了啥。
要是真空预压法操作得当，效果绝对让人眼前一亮。
软土地基的沉降量会大大减少，整体地基承载力也会提升。

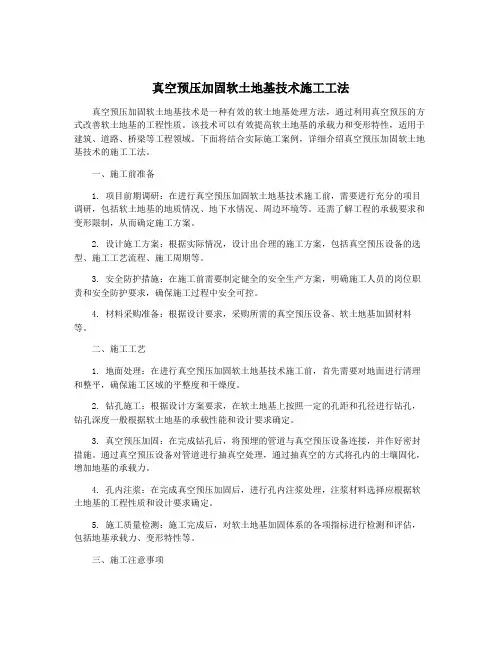

真空预压加固软土地基技术施工工法
真空预压加固软土地基技术施工工法真空预压加固软土地基技术是一种有效的软土地基处理方法，通过利用真空预压的方式改善软土地基的工程性质。
该技术可以有效提高软土地基的承载力和变形特性，适用于建筑、道路、桥梁等工程领域。
下面将结合实际施工案例，详细介绍真空预压加固软土地基技术的施工工法。
一、施工前准备1. 项目前期调研：在进行真空预压加固软土地基技术施工前，需要进行充分的项目调研，包括软土地基的地质情况、地下水情况、周边环境等。
还需了解工程的承载要求和变形限制，从而确定施工方案。
2. 设计施工方案：根据实际情况，设计出合理的施工方案，包括真空预压设备的选型、施工工艺流程、施工周期等。
3. 安全防护措施：在施工前需要制定健全的安全生产方案，明确施工人员的岗位职责和安全防护要求，确保施工过程中安全可控。
4. 材料采购准备：根据设计要求，采购所需的真空预压设备、软土地基加固材料等。
二、施工工艺1. 地面处理：在进行真空预压加固软土地基技术施工前，首先需要对地面进行清理和整平，确保施工区域的平整度和干燥度。
2. 钻孔施工：根据设计方案要求，在软土地基上按照一定的孔距和孔径进行钻孔，钻孔深度一般根据软土地基的承载性能和设计要求确定。
3. 真空预压加固：在完成钻孔后，将预埋的管道与真空预压设备连接，并作好密封措施。
通过真空预压设备对管道进行抽真空处理，通过抽真空的方式将孔内的土壤固化，增加地基的承载力。
4. 孔内注浆：在完成真空预压加固后，进行孔内注浆处理，注浆材料选择应根据软土地基的工程性质和设计要求确定。
5. 施工质量检测：施工完成后，对软土地基加固体系的各项指标进行检测和评估，包括地基承载力、变形特性等。
三、施工注意事项1. 施工过程中，需加强对真空预压设备和管道的检修和维护，确保设备的正常运行。
2. 在施工过程中需要设置专人负责操作真空预压设备，并加强对设备操作人员的培训和安全教育。
3. 加固后的软土地基必须经过一定的养护期，以确保加固效果的稳定和可靠。

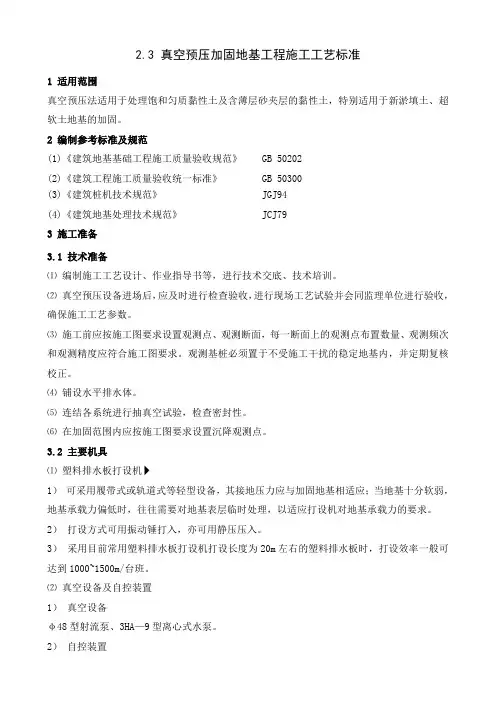

2.3真空预压加固地基工程施工工艺标准
2.3真空预压加固地基工程施工工艺标准1适用范围真空预压法适用于处理饱和匀质黏性土及含薄层砂夹层的黏性土，特别适用于新淤填土、超软土地基的加固。
2编制参考标准及规范(1)《建筑地基基础工程施工质量验收规范》GB50202(2)《建筑工程施工质量验收统一标准》GB50300(3)《建筑桩机技术规范》JGJ94(4)《建筑地基处理技术规范》JCJ793施工准备3.1技术准备⑴编制施工工艺设计、作业指导书等，进行技术交底、技术培训。
⑵真空预压设备进场后，应及时进行检查验收，进行现场工艺试验并会同监理单位进行验收，确保施工工艺参数。
⑶施工前应按施工图要求设置观测点、观测断面，每一断面上的观测点布置数量、观测频次和观测精度应符合施工图要求。
观测基桩必须置于不受施工干扰的稳定地基内，并定期复核校正。
⑷铺设水平排水体。
⑸连结各系统进行抽真空试验，检查密封性。
⑹在加固范围内应按施工图要求设置沉降观测点。
3.2主要机具⑴塑料排水板打设机1）可采用履带式或轨道式等轻型设备，其接地压力应与加固地基相适应；当地基十分软弱，地基承载力偏低时，往往需要对地基表层临时处理，以适应打设机对地基承载力的要求。
2）打设方式可用振动锤打入，亦可用静压压入。
3）采用目前常用塑料排水板打设机打设长度为20m左右的塑料排水板时，打设效率一般可达到1000~1500m/台班。
⑵真空设备及自控装置1）真空设备φ48型射流泵、3HA—9型离心式水泵。
2）自控装置自动控制仪表、记录仪。
3.3作业条件开工前必须水通、电通、路通，技术准备、材料准备、主要机具准备齐全。
4施工工艺4.1工艺流程4.2操作工艺⑴工作垫层作垫层由铺荆笆和填干土两道工序组成，做法为：先铺荆笆，选用柔韧性好的荆笆，在软土表面按顺序满铺两层，荆笆的块与块之间搭接200mm，并用14～16号钢丝按500mm间距绑扎牢固，层与层之间要错缝。
然后填土，厚度不小于400mm。
填土宜用人工手推车进行，严禁用机械作业，亦禁止在加固区内堆放土，以防止被加固土受到扰动而影响下道工序施工和造成回填材料浪费。
真空预压法加固软土地基施工技术规程
真空预压法加固软土地基施工技术规程1. 概述软土地基是指土层中含水量较高、剪切强度较低的土壤。
软土地基在建筑工程中常常造成地基沉降、变形以及地基液化等问题，严重影响工程的稳定性和安全性。
为了解决软土地基问题，真空预压法加固技术应运而生。
真空预压法加固软土地基是通过对软土地基施加真空吸力，将地基中的水分抽走，使土体排水、脱水，从而提高土体的剪切强度和稳定性。
本文将详细介绍真空预压法加固软土地基的施工技术规程。
2. 真空预压法加固软土地基施工前的准备工作在真空预压法加固软土地基施工前，需要进行一系列的准备工作，包括土质测试、地质勘察、施工方案设计等。
2.1 土质测试对软土地基进行土质测试是了解土体的物理力学性质的关键。
通过岩土实验室测试软土的水分含量、含砂粒级配、黏土活性、剪切强度等指标，为施工方案设计提供依据。
2.2 地质勘察地质勘察是为了了解软土地基的地质状况，包括土层分布、深度、厚度、含水量等。
通过地质勘察可以确定施工的范围和施工方案。
2.3 施工方案设计根据土质测试和地质勘察结果，结合工程要求和经济实际，设计合理的施工方案。
施工方案要包括真空预压加固的具体步骤、设备选型、施工时间、施工顺序等。
3. 真空预压法加固软土地基施工步骤真空预压法加固软土地基的施工步骤主要包括：准备工作、井筒施工、真空设备安装、真空施工、加固效果检测等。
3.1 准备工作在施工前，需要对施工现场进行清理，确保施工环境整洁。
同时，准备所需的施工材料和设备。
3.2 井筒施工根据施工方案，进行井筒施工。
井筒是抽取地基水分和施加真空吸力的关键设施。
井筒可以使用钻孔机进行钻取，也可以采用挖掘机挖掘。
3.3 真空设备安装在井筒施工完成后，安装真空设备。
真空设备包括抽水设备和真空泵等。
3.4 真空施工打开真空设备，通过抽水设备将井筒中的地基水分抽走。
随着水分的抽取，地基中的孔隙会被真空吸力取代，土体开始排水和脱水。
真空施工时间根据土体的排水速度和施工方案来确定。
真空预压加固地基施工方案.
真空预压加固地基施工方案
第一节：施工前准备
1.1 方案确定
在进行真空预压加固地基施工前，需要确定施工方案，包括施工目标、施工范围、施工期限等内容。
1.2 设备准备
在施工开始之前，需要准备好所需的设备，包括真空预压设备、地基加固材料等。
1.3 施工人员培训
确保施工人员具备相关的技能和培训，能够熟练操作施工设备，保障施工质量。
第二节：施工过程
2.1 地基准备
在施工开始前，需要对地基进行清理、打磨等准备工作，确保地基表面平整。
2.2 真空预压施工
通过真空预压设备对地基进行加固，调整真空度和预压力，确保地基加固效果
达到预期。
2.3 施工监控
在施工过程中，需要定时监控地基加固效果，及时调整施工参数，保障施工质量。
第三节：施工后验收
3.1 完工验收
施工结束后，对加固地基进行验收，检查加固效果是否符合要求，确保施工质量。
3.2 施工总结
总结施工过程中的经验和不足，为今后的施工提供参考，不断提升施工水平。
结语
真空预压加固地基施工是一项复杂的工作，需要细致的准备和高水平的技术操作。
通过科学的施工方案设计和精准的施工过程控制，可以有效提升地基的稳定性和承载力，为工程的长期稳定运行提供可靠保障。
真空预压地基加固施工方法
真空预压地基加固施工方法真空预压法是以大气压力作为预压载荷，它是先在需加固的软土地基表面铺设一层透水砂垫层或砂砾层，再在其上覆盖一层不透气的塑料薄膜或橡胶布，四周密封好与大气隔绝，在砂垫层内埋设渗水管道，然后与真空泵连通进行抽气，使透水材料保持较高的真空度，在土的孔隙水中产生负的孔隙水压力，将土中孔隙水和空气逐渐吸出，从而使土体固结（图1）。
对于渗透系数小的软粘土，为加速孔隙水的排出，也可在加固部位设置砂井、袋装砂井或塑料板等竖向排水系统。
图1 真空预压地基1-砂井；2-砂垫层；3-薄膜；4-抽水、气；5-粘土1．加固机体真空预压在抽气前，薄膜内外均承受一个大气压Pa的作用，抽气后薄膜内气压逐渐下降，薄膜内外形成一个压力差（称为真空度），首先使砂垫层，其次是砂井中的气压降至P v，使薄膜紧贴砂垫层，由于土体与砂垫层和砂井间的压差，从而发生渗流，使孔隙水沿着砂井或塑料排水带上升而流入砂垫层内，被排出塑料薄膜外；地下水在上升的同时，形成塑料带附近的真空负压，使土内的孔隙水压形成压差，促使土中的孔隙水压力不断下降，有效应力不断增加，从而使土体固结，土体和砂井间的压差，开始时为P a－P v，随着抽气时间的增长，压差逐渐变小，最终趋向于零，此时渗流停止，土体固结完成。
故真空预压过程，实质为利用大气压差作预压荷载（当膜内外真空度达到600mmHg，相当于堆载5m 高的砂卵石），使土体逐渐排水固结的过程。
同时，真空预压使地下水位降低，相当于增加一个附加应力，抽气前地下水离地面高h1，抽气后地下水位降至h2，在此高差范围内的土体从浮重度变为湿重度，使土骨架相应增加了水高h1－h2的固结压力作用，使土体产生固结。
此外，在饱和土体孔隙中含有少量的封闭气泡，在真空压力下封闭气泡被排出孔隙，因而使土的渗透性加大，固结过程加速。
2．特点及适用范围真空预压法的特点是：（1）不需要大量堆载，可省去加载和卸载工序，节省大量原材料、能源和运输能力，缩短预压时间；（2）真空法所产生的负压使地基土的孔隙水加速排出，可缩短固结时间；同时由于孔隙水排出，渗流速度的增大，地下水位降低，由渗流力和降低水位引起的附加应力也随之增大，提高了加固效果；且负压可通过管路送到任何场地，适应性强；（3）孔隙渗流水的流向及渗流力引起的附加应力均指向被加固土体，土体在加固过程中的侧向变形很小，真空预压可一次加足，地基不会发生剪切破坏而引起地基失稳，可有效缩短总的排水固结时间；（4）适用于超软粘性土以及边坡、码头、岸边等地基稳定性要求较高的工程地基加固，土愈软，加固效果愈明显；（5）所用设备和施工工艺比较简单，无需大量的大型设备，便于大面积使用；（6）无噪声、无振动、无污染，可作到文明施工；（7）技术经济效果显著，根据国内在天津新港区的大面积实践，当真空度达到600mmHg,经60d抽气，不少井区土的固结度都达到80%以上，地面沉降达57cm，同时能耗降低1/3，工期缩短2/3，比一般堆载预压降低造价1/3。
真空预压的施工方法
真空预压的施工方法真空预压是在软土地基内设置垂直排水板，然后在地面铺设水平排水层（砂砾垫层），再用不透水的封闭膜使其与大气隔绝，利用薄膜密封技术，通过水平排水层内埋设的管道用真空装置抽气，因而在膜内外形成大气压差。
地基在等向气压作用下进行排水固结。
施工次序：清表后铺设下层40cm砂砾垫层；打设塑料排水板；铺设排管道；铺设排水管道；真10cm细砂；铺设一层复合土工布；其上再铺设二层土工膜；然后进行抽气，检查漏气孔，进行修补；铺设一层无纺土工布；填20cm细砂；开始抽气。
10天后进行堆载填筑至路槽标高。
堆载时的填筑速率要求按沉降位移控制要求进行堆载。
具体的施工顺序、施工方法如下：1、施工准备(1)、首先对加固区边界的定位放线，清除干净加固区的杂物、积水，平整后的场地高差控制在15cm以内。
(2)、水、电系统的准备Ⅰ、供水，本工程所在地水源丰富，可以使用笤溪江和其他河浜及池塘的水。
Ⅱ、排水，本工程采用明沟与潜水泵相结合的排水方式，并将水排至密封度和增加荷载。
Ⅲ、供电，应保证塑料排水板打设和射流泵的安全正常工作，以及照明等附属设施的正常使用，同时，配备足够的自备发电机以备应急使用。
2、砂垫层及塑料排水板的施工(1)、砂垫层的施工Ⅰ、砂采用中粗砂，泥质等杂质含量不大于5％，严禁砂中含有尖石，铁器等利刃硬物。
Ⅱ、砂垫层铺设厚度为40cm，且保证将砂垫层铺满整个回固区。
允许厚度的偏差为±4cm，检验时每100平方米为一个检验点。
Ⅲ、砂垫层的施工可采用轻型机械施工结合人力铺设。
(2)、塑料排水板的施工Ⅰ、首先塑料排水板的相关技术指标应符合设计及相关规范的要求。
Ⅱ、塑料排水板平面位置的允许偏差为±10cm，垂直度 1.5%，塑料排水板在砂垫层上的外露长度不小于30cm，严格控制回带长度，回带率不大于5%，且回带长度控制在50cm以内，否则应在其附近进行补桩。
Ⅲ、在打设塑料排水板时，严禁扭结。
不允许采用搭接接长。
真空预压加固软土地基技术施工工法
感谢观看
所以，地基土体在新增加的有效应力作用下，促使土体排水固结，从而达到加固地基的目的。因抽真空设备 理论上最大只能降低一个大气压（绝对压力零点），所以真空预压工程上的等效预压荷载理论极限值为Pa=100千 帕，当前的工艺水平一般能达到80~90千帕。
《真空预压加固软土地基技术施工工法》的施工流程见下图：真空预压施工流程图
荣誉表彰
1985年，《真空预压加固软土地基技术施工工法》获“六五”中国国家科技攻关奖； 1989年，《真空预压加固软土地基技术施工工法》被评为中国专利优秀奖 ； 2011年9月30日，中华人民共和国住房和城乡建设部审定《2009-2010年度国家二级工法名单（升级版）》， 以建质154号文件公布，《真空预压加固软土地基技术施工工法》被评定为中国国家二级工法 。
2、天津东疆保税港区（二期）用地地基加固工程
该工程位于天津港东疆港区，该工程2009年10月22日开工，2010年7月31日竣工，共加固地基面积约200万 平方米工程验收合格。
3、天津港东疆港区中部主要道路工程
该工程位于天津港东疆港区，该工程2010年5月26日开工，2010年12月20日竣工，共加固地基面积约200万 平方米工程验收合格 。
安全措施
施工单位采用《真空预压加固软土地基技术施工工法》施工时，除应执行国家、地方的各项安全施工的规定 外，尚应遵守注意下列事项：
1、建立完善的施工安全保证体系，加强施工过程中的安全检查，确保作业标准化、规范化。 2、编制专项安全施工组织设计，并在施工过程中认真执行。 3、对参加施工的全体人员进行安全教育，贯彻安全第一的思想，不盲目追求施工进度。 4、专职安全员定期对安全设施进行检查、维护。 5、对各种施工机具定期进行检查和维修保养，以保证使用的安全。 6、组织夜间施工时，现场的灯光布置一定要清晰明亮，要能达到一定的能见度方可施工。在施工过程中要相 互配合、相互照应 。
真空预压加固地基工法施工
真空预压加固地基工法施工摘要真空预压是真空吸水加固软土地基施工工艺的简称，该工艺适用于非固结或欠固结软弱土地基的表面加固。
本文结合作者多年的工程实践经验就真空预压加固地基工法进行叙述，以期能够为类似工程的施工提供参考。
关键词真空预压；加固地基；施工1 工作机理整张的塑料膜经土捻压实后，在土体表面形成密封罩，罩内的塑料排水板、滤水管、砂垫层连通成为一个密闭系统，在真空泵的作用下，在密封罩下的土体内形成真空负压。
由此，一方面将土体内原有的孔隙水压力降低；另一方面，在罩外大气压力作用下以及罩内上部土体失去饱和水对土体浮力后增加了对下部土体的作用力，使下部土体的有效应力增大，从而达到固结的目的。
2 施工工艺2.1 工作垫层工作垫层由铺荆笆和填干土两道工序组成，做法为：先铺荆笆，选用当年柔韧的荆笆，在软土表面按顺序满铺两层，荆笆的块与块之间搭接200mm，并用14～16#铅丝按500mm间距绑扎牢，层与层之间要错缝。
然后填干土（如无干土或遇雨季施工，则需填山皮土或土石屑），厚度不小于400mm。
填土只能由人工用小推车进行，严禁用机械作业，亦禁止在加固区内堆放土，以防止被加固土受到扰动而影响下道工序施工和造成回填材料浪费。
2.2 铺滤水层滤水层的材料通常用中粗砂，也可用不带利刃的其它小颗粒材料代替（如电厂的工业废料、液态碴等），其作用是在土体上表面形成水平排水通道，滤水层厚度为400mm，作业要求表面平整，厚度均匀，厚度误差不大于±20mm，如原来地势高低起伏太大时，在铺干土和铺滤水层时设法调整。
铺滤水层也必须由人工用小推车进行。
2.3 工艺设备安装工艺设备安装包括插塑料排水板，安装滤水管网、真空泵、真空表，挖压膜沟，铺塑料密封膜及填筑挡水墙等工序。
1）插塑料排水板（1）排水板SPB型塑料排水板，是专门用于土体排水的专用材料，用于竖向排水的有Ⅰ型和Ⅱ型两种规格。
塑料排水板由槽形塑料芯带和透水性很好的加厚无纺布组成。
广州中船龙穴基地工人宿舍区锤击桩专项施工方案-37页word资料
广州中船龙穴基地工人宿舍区锤击桩专项施工方案广州中船龙穴基地工人宿舍区（一期）项目（第一阶段）桩基础工程锤击桩施工方案2019年12月目录一、编制依据............................................................................................................... . (1)二、工程概况............................................................................................................... . (1)2.1 工程简况............................................................................................................... (1)2.2 工程地质概况 (1)2.3 地下水概况............................................................................................................... .. (2)2.4 工程设计图纸要求 (4)三、施工准 (5)3.1现场准备............................................................................................................... (5)3.2技术准备............................................................................................................... (6)3.3物资准备............................................................................................................... (6)3.4劳动力准备及组织 (6)四、主要资源需用量计划 (6)4.1主要施工设备需用量计划 (6)4.2主要材料需用量计划 (7)4.3主要施工劳动力需用量计划 (7)五、施工部 (7)5.1 施工区域划分 (7)5.2 总平面布置............................................................................................................... .. (7)5.3 施工进度计划 (8)5.4机械位置布置和打桩顺序 (8)六、主要项目施工方法与技术措施 (8)6.1 施工程序............................................................................................................... (8)6.2施工方法............................................................................................................... (8)七、主要管理措11广州中船龙穴基地工人宿舍区（一期）项目（第一阶段）桩基础工程锤击桩施工方案2019年12月7.1 质量措施............................................................................................................... . (11)7.2常见问题及防治对策 (11)7.3施工管理措施..............................................................................................................14八、安全文明施工保证措施 (15)8.1安全施工保证措施 (15)8.2文明施工保证措施 (16)九、工程质量保证措施 (17)9.1 质量保证体系..............................................................................................................9.2 质量控制及技术措施 (18)9.3 组织管理措施..............................................................................................................199.4 质量管理制度..............................................................................................................19十、施工进度保证措施 (20)10.1 制定工期目标............................................................................................................2010.2施工进度控制............................................................................................................20 10.3 强化进度计划管理 (21)10.4 人员材料设备的科学管理 (21)十一、雨季施工措施...........................................................................................................附件一：工人宿舍区总平面布置图附件二：A-1~4#、A-6~9#、B-1~6#、C-2~5#楼桩基础平面布置图广州中船龙穴基地工人宿舍区（一期）项目（第一阶段）桩基础工程锤击桩施工方案2019年12月一、编制依据A、中华人民共和国国家标准《建筑桩机技术规范》（JGJ94–2019）；B、中华人民共和国国家标准《建筑地基基础设计规范》（GB 50007 –2019）；D、中华人民共和国国家标准《工程测量规范》（GB 50026 –2019）；F、中华人民共和国行业标准《建筑桩基技术规范》（JGJ94-2019）；J、广东省标准《建筑地基基础设计规范》（GB50007-2019）；K、广东省标准《建筑地基处理技术规范》（DBJ15-38-2019）；L、广东省标准《锤击式预应力混凝土管桩基础技术规程》(DBJ/T15 22-2019) ；二、工程概况2.1 工程简况工程名称：建设单位：设计单位：监理单位：施工单位：勘察单位：本工程广州中船龙穴基地工人宿舍区项目，该宿舍采用锤击预应力管桩工程，本工程0.00相当于广州城建高程系绝对标高8.7m。
真空预压地基施工工艺标准
真空预压地基施工工艺标准1、适用范围本工艺标准适用于码头、油罐、水库、贮矿场等工程中饱和均质粘性土及含薄层砂夹层的粘性土、新淤填土、超软性土地基采用真空预压加固工程。
2、施工准备2.1 原材料要求2.1.1 砂：砂井使用的砂宜用中粗砂，垫层可用中细砂或砾砂；砂的含泥量不大于3%，一般不宜用细砂。
2.1.2聚氯乙烯薄膜：密封性和韧性好，抗老化、穿刺能力强。
2.2 主要机工具2.2.1 机具设备：射流真空泵（由射流箱及离心泵所组成）。
2.2.2 主要工具：集水箱、真空滤水管、止回阀、真空表、聚氯乙烯塑料薄膜。
滤水管采用钢管或塑料管材。
2.3 作业条件2.3.1 具备岩土工程勘察报告。
2.3.2建筑场地上障碍物和地下管线、电缆、旧基础、大块石等均已拆除或搬迁。
2.3.3 场地平整，对设备运行的松软场地进行了预压处理，周围已挖好排水沟。
2.3.4 现场供水、供电线路已铺设，道路已修筑，小型临时设施已设置，材料已运至现场。
2.3.5砂井轴线控制桩及水准基点已经测设，井孔位置已经放线并钉定位桩。
2.3.6机具设备已运到现场维修、保养、就位、试运转。
2.3.7 已进行成孔和灌砂试验，确定有关施工工艺参数（分层填料厚度、夯击次数、夯实后干密度、成井次序），并对砂井排水进行了测试，其加载次数、固结速度、时间、承载力等符合设计要求。
2.4 作业人员2.4.1 主要作业人员：机械操作人员、壮工。
2.4.2 施工机具应由专人负责使用和维护，特殊机具需执证上岗，操作者须经培训后，执有效的合格证书可操作。
2.4.3 主要作业人员已经过安全培训，并接受了施工技术交底（作业指导书）。
3、施工工艺3.1 工艺流程3.2 操作工艺3.2.1 真空预压法竖向排水系统设置同砂井堆载预压法。
应先整平场地，设置排水通道，在软基表面铺设砂垫层或在土层中再加设砂井，再设置抽真空装置及膜内外管道。
3.2.2 砂垫层中水平分布滤管的埋设，一般宜采用条形或鱼刺形，铺设距离要适当，使其分布均匀，管上部应覆盖100～200mm 厚的砂层。
真空预压加固地基工程施工工艺标准
六、真空预压加固地基工程施工工艺标准一、总则（一）适用范围真空预压法适用于处理饱和匀质黏性土及含薄层砂夹层的黏性土，特别适用于新淤填土、超软土地基的加固。
（二）编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3．中华人民共和国行业标准《建筑地基处理技术规范》（JCJ79-2002）。
二、术语1．预压地基：在原状土上加载，使土中水排出，以实现土的排水固结，减少建筑物地基后期沉降和提高地基承载力。
按加载方法不同，分为堆载预压、真空预压、降水预压三种不同方法的预压地基。
2．真空预压：是以大气压力作为预压载荷，通过先在需加固的软土地基表面铺设一层透水砂垫层或砂砾层，再在其上覆盖一层不透气的塑料薄膜或橡胶布，四周密封与大气隔绝，在砂垫层内埋设渗水管道，然后与真空泵连通进行抽气，使透水材料保持较高的真空度，在土的孔隙水中产生负的孔隙水压力，将土中的孔隙水和空气逐渐吸出，从而使土体固结的一种软土地基加固方法。
三、基本规定1．真空预压加固地基施工前，必须详细分析地质勘察资料，了解土层在水平和竖直方向的分布和层理变化，透水层的位置、地下水类型及水源补给条件等。
通过土工试验确定土层的先期固结压力、孔隙比和固结压力关系、渗透系数、固结系数、三轴试验抗剪强度指标以及原位十字板抗剪强度等。
同时踏勘工程附近管线、建筑物、构筑物和其他公共设施的构造情况。
2．对重要工程，应预先在现场选择试验区进行预压试验，在预压过程中应进行竖向变形、侧向位移、孔隙水压力、地下水位等项目的监测并进行原位十字板剪切试验和室内土工试验。
根据试验区获得的监测资料确定加载速率控制指标、推算土的固结系数、固结度及最终竖向变形等，分析地基处理效果，对原设计进行修正，并指导全场的设计和施工。
3．对主要以变形控制的建筑，当塑料排水带或砂井等排水竖井处理深度范围内和竖井底面以下受压土层经预压所完成的变形量和平均固结度符合设计要求时，方可卸载。
完整版真空预压施工工艺及方法
真空预压施工工艺及方法真空预压加固一般用于排水固结地段，施工工艺流程图见图 3施工准备铺筑下层砂垫层塑料排水板施工▼沉管插板至设计深度 ~r 铺设中层砂垫层+ 铺设真空管网------------------------------------------------------------------- 开挖密封沟铺设密封膜密封沟回填压膜安装真空设备联结主管和真空设备抽真空结束 真空预压施工工艺流程图施工要点如下:⑴铺设水平排水垫层：当地基表层能承受施工机械运行时， 可以用机械分堆 摊铺法铺砂，汽车运进的砂料先卸成若干砂堆， 然后用推土机摊平；当地基表层 承载力不足时，一般采用顺序推进摊铺法，即汽车倒进卸料，推土机向前推赶推 平；当地基较软不能承受机械碾压时，可用轻型传送带由外向铺设。
试抽真空*不合格 —_-—— 一^检验密封性能~f分层填筑路堤 合格⑵埋设排水滤管：先清除滤水管埋设影响范围内的石块等有可能扎破密封膜的尖利杂物；滤水管采用塑料管，外包尼龙纱或土工织物等滤水材料，滤水管与三通管接头部位绑牢；排水滤管埋设应形成回路，主管通过出膜管道与外部真空泵连接。
⑶挖封闭沟：密封膜周边的密封可采用挖沟埋膜，以保证周边密封膜上有足够的覆土厚度和压力。
⑷铺设密封膜：密封膜的热合和黏接采用双热合缝的平搭接；密封膜检查合格后，按先后顺序同时铺设，每铺完一层都要进行细致的检查补漏，保证密封膜的密封性能；密封膜铺设完成后，回填黏土。
⑸施工监测：在预压过程中，应对加固范围内的地基稳定安全、固结度、垂直变形、侧向变形控制和加固效果实时监督和控制，监测被加固体内不同部位的负压实时状况；监测项目包括孔隙水压力、膜内真空度、排水板内真空度、土体真空度、地面沉降量、深层沉降量和土体水平位移；安置感应环于预定深度并用特定装置保持与土的变形响应性。
⑹关闭真空泵，关闭阀门。
⑺继续进行施工监测。
⑻结束：卸掉膜上覆水，拆掉真空系统及出膜口；去除密封膜及真空分布管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空预压加固地基工程施工工艺1．3．1 总则1．3．1．1 适用范围真空预压法适用于处理饱和匀质黏性土及含薄层砂夹层的黏性土，特别适用于新淤填土、超软土地基的加固。
1．3．1．2 编制参考标准及规范1．中华人民共和国国家标准《建筑工程施工质量验收统一标准》（GB50300-2001）；2．中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3．中华人民共和国行业标准《建筑地基处理技术规范》（JCJ79-2002）。
1．3．2 术语1．预压地基：在原状土上加载，使土中水排出，以实现土的排水固结，减少建筑物地基后期沉降和提高地基承载力。
按加载方法不同，分为堆载预压、真空预压、降水预压三种不同方法的预压地基。
2．真空预压：是以大气压力作为预压载荷，通过先在需加固的软土地基表面铺设一层透水砂垫层或砂砾层，再在其上覆盖一层不透气的塑料薄膜或橡胶布，四周密封与大气隔绝，在砂垫层内埋设渗水管道，然后与真空泵连通进行抽气，使透水材料保持较高的真空度，在土的孔隙水中产生负的孔隙水压力，将土中的孔隙水和空气逐渐吸出，从而使土体固结的一种软土地基加固方法。
1．3．3 基本规定1．真空预压加固地基施工前，必须详细分析地质勘察资料，了解土层在水平和竖直方向的分布和层理变化，透水层的位置、地下水类型及水源补给条件等。
通过土工试验确定土层的先期固结压力、孔隙比和固结压力关系、渗透系数、固结系数、三轴试验抗剪强度指标以及原位十字板抗剪强度等。
同时踏勘工程附近管线、建筑物、构筑物和其他公共设施的构造情况。
2．对重要工程，应预先在现场选择试验区进行预压试验，在预压过程中应进行竖向变形、侧向位移、孔隙水压力、地下水位等项目的监测并进行原位十字板剪切试验和室内土工试验。
根据试验区获得的监测资料确定加载速率控制指标、推算土的固结系数、固结度及最终竖向变形等，分析地基处理效果，对原设计进行修正，并指导全场的设计和施工。
3．对主要以变形控制的建筑，当塑料排水带或砂井等排水竖井处理深度范围内和竖井底面以下受压土层经预压所完成的变形量和平均固结度符合设计要求时，方可卸载。
对主要以地基承载力或抗滑稳定性控制的建筑，当地基土经预压而增长的强度满足建筑物地基承载力或稳定性要求时，方可卸载。
4．施工前应检查施工监测措施，沉降、孔隙水压力等原始数据，塑料排水带等位置。
5．真空预压施工应检查密封膜的密封性能、真空表读数等。
塑料排水带的质量标准应符合表1．3．5－1、1．3．5－2 的规定。
6．施工单位必须具备相应专业资质、完善的质量管理体系和质量检验制度。
1．3．4 施工准备1．3．4．1 技术准备1．认真熟悉图纸和施工技术规范，编制施工方案和技术交底。
2．搜集详细的工程地质、水文地质资料，邻近建筑物和地下设施的类型及分布和结构质量等情况。
3．施I 前应进行工艺设计，包括管网平面布置，排水管泵及电器线路布置，真空度探头位置、沉降观测点布置以及有特殊要求的其他设施的布置等。
4．测量基准点复测及办理书面移交手续。
1．3．4．2 材料准备排水带、滤水管、聚氯乙烯薄膜等，原材料质量检验项目、批量和检验方法，应符合国家现行标准的规定。
1．3．4．3 主要机具1．插板机：可采用河北兴隆机械厂制造的SD-20 型履带式插板机或其他满足施工要求的插板机。
2．射流式真空泵是由射流器、离心式清水泵、循环水箱等组成，空抽时必须达到95kPa以上的真空吸力。
可采用ZK-3-W 型卧式射流箱和ZK-3-1 型立式射流箱。
3．每10000m2 加固面积所需设施数量见表1.3.4.3。
1.3 .4. 4 劳动组织劳动力组织见表1.3.4.41.3.4.5 作业条件开工前必须水通、电通、路通，技术准备、材料准备、主要机具准备齐全。
1．3．5 材料质量要点1. 工作垫层应选用柔韧性好的荆笆，铺滤水层的材料通常用中粗砂，密封膜选项.用0.08～0.10mm 的普通白色聚氯乙烯农用薄膜，滤水管选用φ90 聚氯乙`烯硬塑料制作。
2. 塑料排水带质量要求（1）不同型号塑料排水还的厚度应符合表1.3.5－1注： 1．A 型排水带适用于插入深度小于１５m;2．B 型排水带适用于插入深度小于２５m;3. Ｃ型排水带适用于插入深度小于３５m.1．3．6 施工工艺1．3．6．1 工艺流程图1.3.6.1 真空预压工艺流程1．3．6．2 操作工艺1．工作垫层作垫层由铺荆笆和填干土两道工序组成，做法为：先铺荆笆，选用柔韧性好的荆笆，在软土表面按顺序满铺两层，荆笆的块与块之间搭接200mm，并用14～16 号钢丝按500mm间距绑扎牢固，层与层之间要错缝。
然后填土，厚度不小于400mm。
填土宜用人工手推车进行，严禁用机械作业，亦禁止在加固区内堆放土，以防止被加固土受到扰动而影响下道工序施工和造成回填材料浪费。
2．铺滤水层滤水层的材料通常用中粗砂，也可用不带利刃的其他小颗粒材料代替（如电厂的工业废料、液态渣），其作用是在土表面形成水平排水通道。
滤水层厚度为400mm，作业要求表面平整、厚度均匀，厚度误差不大于土20mm，如原来地势高低起伏太大时，在铺干土和铺滤水层时进行调整。
铺滤水层亦应由人工用手推车进行。
3．插塑料排水带（1）塑料排水带是专门用于土体排水的专用材料，用于竖向排水有A、B、C、D 型四种规格。
（2）插板的操作要点1）插板前应根据设计要求和地块形状进行布点，接近加固区周边的排水带应离开铺膜沟中心线1200～1500mm。
门式插板机转向比较困难，因而行走方向应沿地块长方向安排。
2）排水带的平面布置和埋置深度应严格控制，水平间距允许误差不大于土100 mm，埋置深度允许误差不大于土200mm。
为防止埋置深度不够，要根据土质条件选择合适的桩靴，操作时桩管满足插入深度后先缓缓向上拔管，待确认排水带下端锚固后再加快拔管速度3）单根排水带长度计算，应增加桩尖锚固时折起长度200mm 和滤水层上表面加长200mm。
因桩孔中土体在回涌时，会将排水带下拉，故要求桩孔应及时回填。
回填时应将排水带适当向上提拉，以保证排水带上端在滤水层内的埋置长度。
4）排水带出厂时每盘长度200m，塑料排水带需要接长时，应采用滤膜内芯板平搭接的连接方式，搭接长度宜大于200mm。
4．铺管网和设备安装（1）滤水管滤水管采用φ90 聚乙烯硬塑料管制作，在管壁上按每60mm 钻一圈φ10 小孔，每圈为6 个孔。
然后在管表面先裹一层塑料窗纱，再包一层剪去硬皮的棕皮，并用16 号钢丝按每100 mm 一道绑扎牢固。
安装和绑扎时应注意将绑扎钢丝头朝下，以防扎破上面的密封膜。
滤水管的间距不大于8m，外侧管距膜沟中心线距离不大于4m。
（2）真空泵射流式真空泵是由射流器、离心式清水泵、循环水箱等组成，真空泵是真空预压的关键设备，其性能好坏直接影响加固效果。
5．加固单元划分加固单元是指在一张完整的密封膜覆盖下的加固地块为一个单元。
一般情况下，加固单元的面积不大于10000m2，不小于2000m2；过大会增加施工难度，过小则加大工程成本，此外还应根据地形和地势条件灵活掌握，划分加固单元和技术条件有：（1）地块的长边和短边之比不大于3∶2。
（2）地块的地势要平坦，相对高差不大于0.3m，否则应适当划分小单元面积。
6．密封膜（1）塑料薄膜采用厚度为0.08～0.10 mm 的普通白色聚氯乙烯农用薄膜按一定尺寸要求经热缝合而成。
为防止热冷缩，加工尺寸应比实际尺寸大一些。
（2）铺膜密封膜应铺三层，铺膜前应先挖好压膜沟。
铺膜工作应选择无风天气、在白天一次完成。
一块10000m2 的地块，铺膜的人数不少于30 人。
并应准备足够数量的氯丁胶和高频热合机及部分备用整卷塑料薄膜。
施工人员必须穿无钉软底鞋，认真检查塑斟薄膜有无开焊、破孔，并及时修补。
第一层膜修补后才能铺第二层、第三层。
相邻两层膜的合缝必须错开500mm以上，严禁焊接缝重叠。
修补孔洞可用小块薄膜，要求用湿布将破孔周围和小薄膜擦洗干净，再分别涂刷氯丁胶，待胶干燥（以不粘手为准）后将小块膜粘贴在破孔处，以两层膜间没有气泡即可。
（3）压膜沟与挡水埝为了保证压膜沟的密封质量，压膜前需先在沟内灌水深200～300mm。
压膜时先把膜浸入水底，再在膜上压一层黏土。
当泥浸透后由人工将黏泥踩成泥浆，然后再在沟里填黏土，并分层轻轻夯实。
膜沟填实后再做挡水埝，埝高600～800mm，同一块的埝顶要在同一平面上，高差不大于100mm，为防止风浪冲刷和便于行走，埝顶压两层土袋。
（4）局部密封抽气管需穿过密封膜，膜与钢管的接口处需采取特殊的密封措施，既要把接口处压密实，又要防止抽真空时将膜拉裂。
7．预压（1）试抽气抽气开始时，应将所有的抽气泵同时开动，并认真观察真空度的变化，正常情况下开泵后2～4h，泵口处的真空度应达到2.66kPa（20mmHg）。
此时应安排专人在地块内和膜沟附近巡查，寻找漏气部位。
如有漏气，停泵进行修理工，直至无漏气点为止。
巡查时应特别注意压膜沟有无漏气，如有漏气应及时停泵，进行全面检修。
检修内容包括：1）挡水埝和膜沟外侧的地面有无裂缝，塌陷，并查明原因进行加固处理。
2）预压区内有无过大的不均匀沉降，如沉降呈凹塌状时要剪开密封膜用砂子填平；3）真空表灵敏度是否正常。
4）电器、机械是否完好。
（2）抽气经检查修理，再抽气时真空度提高很快，此时更应注意观察整个预压区内有无异常，因为随着真空度的提高，一旦发生故障，情况比较突然，会造成较大的损坏，而且不易修复。
经过24h 抽气，如情况正常，便可向埝内灌水密封；亦可采用膜上全面覆水密封，可提高膜的密封性能；防止塑料膜直接爆晒，减缓膜的老化；冬期施工可以起到保温防冻作用。
（3）观测与检测施工单位一般只负责表面沉降观测，其他诸如分层沉降观测√分层孔隙水压检测、侧向位移等测试项目一般由设计单位委派的监测单位负责，其目的是对设计方案和加固效果进行评估。
1）临时水准点。
由于真空预压的地块处在大面积软土地区，附近很难设置较好的临时水准点。
为此除需就近选择正式水准点供施工观测时对观测结果进行调整外，还必须认真做好临时水准点。
临时观测点可将100mm 的钢管，用插板机插入地下，钢管下端应达到比较密实的土层。
当桩周土稳定后（一般需15d），在桩顶浇注混凝土墩，并埋人短钢筋头制成水准点。
2）沉降观测标尺沉降观测尺以每500m2 设一个标尺，底座用混凝土制作。
尺杆要选用经烘干的红松制作，尺杆每格读数为5mm。
为防止放尺讨割破塑料膜，宜在尺座下垫两层塑料编织袋。
3）沉降观测沉降观测每天应观测一次。
如遇到大风天气，应在观测记录中注明。
观测时必须按平面图中的编号顺序进行，并做好记录。
1．3．7 质量标准1．3．7．1 真空预压地基和塑料排水带质量检验标准应符合表1．3．7．1 的规定。
