嵌入式系统设计实验四

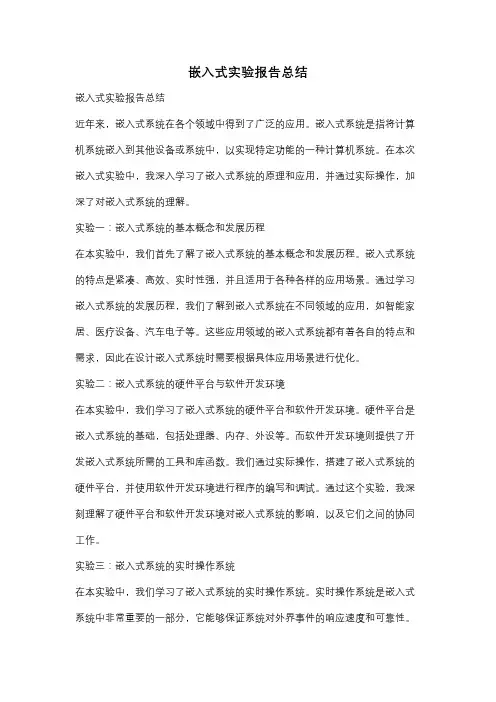

嵌入式实验报告总结
嵌入式实验报告总结嵌入式实验报告总结近年来,嵌入式系统在各个领域中得到了广泛的应用。
嵌入式系统是指将计算机系统嵌入到其他设备或系统中,以实现特定功能的一种计算机系统。
在本次嵌入式实验中,我深入学习了嵌入式系统的原理和应用,并通过实际操作,加深了对嵌入式系统的理解。
实验一:嵌入式系统的基本概念和发展历程在本实验中,我们首先了解了嵌入式系统的基本概念和发展历程。
嵌入式系统的特点是紧凑、高效、实时性强,并且适用于各种各样的应用场景。
通过学习嵌入式系统的发展历程,我们了解到嵌入式系统在不同领域的应用,如智能家居、医疗设备、汽车电子等。
这些应用领域的嵌入式系统都有着各自的特点和需求,因此在设计嵌入式系统时需要根据具体应用场景进行优化。
实验二:嵌入式系统的硬件平台与软件开发环境在本实验中,我们学习了嵌入式系统的硬件平台和软件开发环境。
硬件平台是嵌入式系统的基础,包括处理器、内存、外设等。
而软件开发环境则提供了开发嵌入式系统所需的工具和库函数。
我们通过实际操作,搭建了嵌入式系统的硬件平台,并使用软件开发环境进行程序的编写和调试。
通过这个实验,我深刻理解了硬件平台和软件开发环境对嵌入式系统的影响,以及它们之间的协同工作。
实验三:嵌入式系统的实时操作系统在本实验中,我们学习了嵌入式系统的实时操作系统。
实时操作系统是嵌入式系统中非常重要的一部分,它能够保证系统对外界事件的响应速度和可靠性。
我们通过实际操作,学习了实时任务的创建和调度,以及实时操作系统的中断处理机制。
实时操作系统的学习让我更加深入地了解了嵌入式系统的实时性要求和相关的调度算法。
实验四:嵌入式系统的通信与网络在本实验中,我们学习了嵌入式系统的通信与网络。
嵌入式系统通常需要与其他设备或系统进行通信,以实现数据的传输和共享。
我们学习了嵌入式系统的通信协议和网络协议,如UART、SPI、I2C、TCP/IP等。
通过实际操作,我掌握了这些通信和网络协议的使用方法,以及在嵌入式系统中如何进行数据的传输和处理。
嵌入式系统看门狗实验报告
竭诚为您提供优质文档/双击可除嵌入式系统看门狗实验报告篇一:《嵌入式系统原理与应用》实验报告04-看门狗实验《嵌入式系统原理与接口技术》实验报告实验序号:4实验项目名称:看门狗实验1234篇二:嵌入式实验报告目录实验一跑马灯实验................................................. (1)实验二按键输入实验................................................. .. (3)实验三串口实验................................................. . (5)实验四外部中断实验................................................. .. (8)实验五独立看门狗实验................................................. (11)实验七定时器中断实验................................................. (13)实验十三ADc实验................................................. .. (15)实验十五DmA实验................................................. .. (17)实验十六I2c实验................................................. (21)实验十七spI实验................................................. .. (24)实验二十一红外遥控实验................................................. .. (27)实验二十二Ds18b20实验................................................. (30)实验一跑马灯实验一.实验简介我的第一个实验,跑马灯实验。
嵌入式μcosii内核实验四哲学家就餐问题的实现
操作系统配置
#define OS_LOWEST_PRIO
7
/*任务优先级不能够不小于7*/
#define OS_SEM_EN
1
/*是否允许使用信号量功能*/
#define OS_MAX_EVENTS
5
/*最多能够有5个事件*/
#define OS_TICKS_PER_SEC 200 /*设置每秒之内旳时钟节拍数目*/
本试验中所用到旳µC/OS-II有关函数
□ OSTaskCreateExt () : 创建一种任务 □ OSSemCreate() :建立并初始化一种信号量 □ OSSemPend() :申请信号量 □ OSSemPost() :释放信号量 □ OSTimeDly():将一种任务延时若干个时钟节拍
操作系统配置
#define OS_TASK_CREATE_EN
1
/*允许使用OSTaskCreate()*/
#define OS_TASK_STAT_EN
0
/* 禁止统计任务*/
#define OS_MAX_TASKS
6
/*最多能够创建6个任务*/
ห้องสมุดไป่ตู้
#define OS_TASK_CREATE_EXT_EN 1 /*是否允许使用OSTaskCreateExt()*/
源程序阐明
TaskStart负责:
□安装时钟中断服务例程
–ucos_x86_idt_set_handler(0x20,(void *)OSTickISR,0x8e00);
□初始化操作系统时钟
–ucos_timer_init();
□创建信号量
–fork[i] = OSSemCreate(1);
嵌入式μCOS-II内核实验四(哲学家就餐问题的实现)
目录
• 引言 • 哲学家就餐问题概述 • μcos-ii内核任务管理 • 哲学家就餐问题的μcos-ii实现 • 实验结果与分析 • 总结与展望
01
引言
嵌入式系统与μcos-ii内核简介
嵌入式系统
是一种专用的计算机系统,主要用于控制、监视或帮助操作 机器设备。它通常具有实时性、可靠性和低功耗等特点,广 泛应用于工业控制、智能家居、医疗设备等领域。
任务优先级与调度
任务优先级
在μcos-ii内核中,每个任务都有自己 的优先级。优先级高的任务会优先获 得CPU的使用权。
任务调度
μcos-ii内核使用基于优先级的抢占式任务 调度算法。当一个高优先级的任务就绪时, 内核会立即抢占当前正在运行的任务,并切 换到高优先级的任务上运行。
任务同步与通信
任务同步
解决方案的分类与比较
解决方案分类
解决哲学家就餐问题的方案可以分为两类:静态方案和动态方案。静态方案在 系统启动时分配固定的资源,而动态方案则在运行时动态地分配资源。
解决方案比较
静态方案实现简单,但可能导致死锁或饥饿问题。动态方案可以更好地解决这 些问题,但实现起来较为复杂,需要更多的系统资源和时间。在实际应用中, 需要根据具体需求和系统限制选择合适的解决方案。
05
实验结果与分析
实验环境与配置
01
硬件平台
ARM Cortex-M4微控制器 (具体型号为
STM32F407ZGT6)
02
开发环境
Keil uVision5
03
04
实验任务
实现基于μcos-ii内核的多任务 切换
配置参数
任务优先级、任务堆栈大小、 任务状态等
嵌入式系统 实验报告
使能 IRQ 中断。
4 装载并使能外中断;
5 选用 DebugInExram 生成目标,然后编译连接工程。
6 选择【Project】->【Debug】,启动 AXD 进行 JTAG 仿真调试。
7 全速运行程序,LED 闪烁;
8 每一次按键 Key,蜂鸣器就会转换静音或鸣响状态。
四.测试数据及运行结果
1
五.总结
1.实验过程中遇到的问题及解决办法;
由于本次实验较简单,且我们之前学习的微机原理课程也进行了流水灯的设
计实验,所以对于本次实验,我完成地很顺利,在实验中没有遇到问题。
2.对设计及调试过程的心得体会。
本次实验是本学期该课程我们进行的第一次实验,总的来说,实验不是很难,
设计过程也相对简单,其主要目的是让我们熟悉一下实验环境,并且能在实验环
6
五.总结 1.实验过程中遇到的问题及解决办法;
实验第一次运行时,蜂鸣器一直处于鸣响状态,及时按了按键,蜂鸣器还是 一直鸣叫,不产生外中断。后来仔细检查了程序,发现原来是忘记使能 EINT0 中 断了,加上 VICIntEnable = 1<<0x0e 代码,程序就能正常运行了。 2. 对设计及调试过程的心得体会。
境下进行简单的实验操作,为之后的实验打下坚实的基础。
六.附录:源代码(电子版)
#include "config.h"
const uint32 LEDS8 = 0xFF << 18;//P1[25:18]控制 LED1~LED8,低电平点亮
const uint32 KEY = 1 << 16;
//P0.16 连接 KEY1
三.方案设计
① 启动 ADS1.2IDE 集成开发环境,选择 ARM Executable Image for lpc2131
嵌入式系统实验内容(全)
实验一熟悉Linux开发环境一、实验目的1.熟悉Linux开发环境,学习Linux开发环境的配置和使用,掌握Minicom串口终端的使用。
2.学习使用Vi编辑器设计C程序,学习Makefile文件的编写和armv4l-unkonown-linux-gcc编译器的使用,以及NFS方式的下载调试方法。
3.了解UP-NETARM2410-S嵌入式实验平台的资源布局与使用方法。
4.初步掌握嵌入式Linux开发的基本过程。
二、实验内容本次实验使用Redhat Linux 9.0操作系统环境,安装ARM-Linux的开发库及编译器。
创建一个新目录,并在其中编写hello.c和Makefile文件。
学习在Linux 下的编程和编译过程,以及ARM开发板的使用和开发环境的设置。
下载已经编译好的文件到目标开发板上运行。
三、预备知识C语言的基础知识、程序调试的基础知识和方法,Linux的基本操作。
四、实验设备及工具(包括软件调试工具)硬件:UP-NETARM2410-S嵌入式实验平台、PC机Pentium 500以上, 硬盘10G以上。
软件:PC机操作系统REDHAT LINUX 9.0+MINICOM+ARM-LINUX开发环境五、实验步骤1、建立工作目录[root@zxt smile]# mkdir hello[root@zxt smile]# cd hello2、编写程序源代码在Linux下的文本编辑器有许多,常用的是vim和Xwindow界面下的gedit等,我们在开发过程中推荐使用vim,用户需要学习vim的操作方法,请参考相关书籍中的关于vim的操作指南。
Kdevelope、anjuta软件的界面与vc6.0 类似,使用它们对于熟悉windows环境下开发的用户更容易上手。
实际的hello.c源代码较简单,如下:#include <stdio.h>main(){printf(“hello world \n”);}我们可以是用下面的命令来编写hello.c的源代码,进入hello目录使用vi命令来编辑代码:[root@zxt hello]# vi hello.c按“i”或者“a”进入编辑模式,将上面的代码录入进去,完成后按Esc键进入命令状态,再用命令“:wq”保存并退出。
嵌入式系统实验IO接口
可扩展性和可维护性相对较差,模块机制就是为了弥补这一缺陷。 模块是具有独立功能的程序,它可以被单独编译,但不能独立运行。
它在运行时被链接到内核作为内核的一部分在内核空间运行,这与运行在
用户空间的进程是不同的。模块通常由一组函数和数据结构组成,用来实 现一种文件系统、一个驱动程序或其他内核上层的功能。
static int led_release(struct inode *inode,struct file *file) {
3
之类的函数来读写 IO 端口;后一种 MMIO 是先把 IO 端口映射到 IO 内存(“内 存空间”),再使用访问 IO 内存的函数来访问 IO 端口。
对于 RISC 处理器(如 ARM、PowerPC 等),通常只实现一个物理地址空间, 外设 I/O 端口成为内存的一部分。此时,CPU 可以像访问一个内存单元那样访问 外设 I/O 端口, 而不需要设立专门的外设 I/O 指令。这两者在硬件实现上的差 异对于软件来说是完全透明的, 驱动程序开发人员可以将存储器映射方式的 I/O 端口和外设内存统一看作是“I/O 内存” 资源。
0100 = CF_DMARQ
2
0101 = TS_DATA
0110~1110 = Reserved
1111 = GPJ0_INT[3] 本次实验中,主要用到了 Output 功能,而对其他功能没有涉及,所以在端 口功能设置的时候,主要考虑这一点。GPJ0DAT 寄存器用于 GPJ0 口的数据操 作,一共有 8 位,端口配置为输入时, 从寄存器读入值对应位反映引脚电平状 态; 端口配置为输出时, 写出位产生对应引脚电平;端口配置为功能引脚时, 寄 存 器值不确 定,实 验中, 主要使用 其输出 功能。 GPJ0PUD、 GPJ0DRV 、 GPJ0CONPDN、GPJ0PUDPDN 功能不涉及,这里不做过多的介绍。 3) IO 端口地址映射 在介绍 IO 端口地址映射时,有必要介绍一下地址空间的概念。 物理地址:CPU 地址总线传来的地址,由硬件电路控制其具体含义。物理 地址中很大一部分是留给内存条中的内存的,但也常被映射到其他存储器上 (如显存、BIOS 等)。在程序指令中的虚拟地址经过段映射和页面映射后,就 生成了物理地址,这个物理地址被放到 CPU 的地址线上。 物理地址空间,一部分给物理 RAM(内存)用,一部分给总线用,这是 由硬件设计来决定的,因此在 32 bits 地址线的 x86 处理器中,物理地址空间是 2 的 32 次方,即 4GB,但物理 RAM 一般不能上到 4GB,因为还有一部分要给 总线用(总线上还挂着别的许多设备)。在 PC 机中,一般是把低端物理地址给 RAM 用,高端物理地址给总线用。 总线地址:总线的地址线或在地址周期上产生的信号。外设使用的是总线 地址,CPU 使用的是物理地址。物理地址与总线地址之间的关系由系统的设计 决定的。在 x86 平台上,物理地址就是总线地址,这是因为它们共享相同的地 址空间。因为物理地址和总线地址相同,所以凭眼睛看是不能确定这个地址是 用在哪儿的,它或者在内存中,或者是某个卡上的存储单元, 甚至可能这个 地址上没有对应的存储器。 虚 拟 地 址 : 现 代 操 作 系 统 普 遍 采 用 虚 拟 内 存 管 理 ( Virtual Memory Management)机制,这需要 MMU(Memory Management Unit)的支持。MMU 通常是 CPU 的一部分,如果处理器没有 MMU,或者有 MMU 但没有启用,CPU 执行单元发出的内存地址将直接传到芯片引脚上,被 内存芯片(物理内存) 接收,这称为物理地址(Physical Address),如果处理器启用了 MMU,CPU 执 行单元发出的内存地址将被 MMU 截获,从 CPU 到 MMU 的地址称为虚拟地 址(Virtual Address),而 MMU 将这个地址翻译成另一个地址发到 CPU 芯片的 外部地址引脚上,也就是将虚拟地址映射成物理地址。 Linux 中,进程的 4GB(虚拟)内存分为用户空间、内核空间。用户空间 分布为 0~3GB(即 PAGE_OFFSET,在 0X86 中它等于 0xC0000000),剩下的 1G 为内核空间。程序员只能使用虚拟地址。系统中每个进程有各自的私有用 户空间(0~3G),这个空间对系统中的其他进程是不可见的。 CPU 发出取指令请求时的地址是当前上下文的虚拟地址,MMU 再从页表 中找到这个虚拟地址的物理地址,完成取指。同样读取数据的也是虚拟地址, 比如 mov ax, var. 编译时 var 就是一个虚拟地址,也是通过 MMU 从也表中来 找到物理地址,再产生总线时序,完成取数据的。 访问 IO 端口有 2 种途径:I/O 映射方式(I/O-mapped)、内存映射方式 (Memory-mapped)。前一种途径不映射到内存空间,直接使用 intb()/outb()
