电流互感器

电流互感器(变电管理一所)摘要：电流互感器是一次系统和二次系统之间的联络元件，将一次侧的大电流变成二次侧标准的小电流（5A 或1A），用以分别向测量仪表、继电器的电压线圈和电流线圈供电，使二次电路正确反映一次系统的正常运行和故障情况。

关键词：电流互感器分类接线方式一、电流互感器的主要技术数据（－）电流互感器分类（1）电流互感器按用途可分为两类：一是测量电流、功率和电能用的测量用互感器；二是继电保护和自动控制用的保护控制用互感器。

（2）根据一次绕组匝数可分为单匝式和多匝式（3）根据安装地点可分为户内式和户外式（4）根据绝缘方式可分为干式、浇注式、油浸式等。

（5）根据电流互感器工作原理可分为电磁式、光电式、电子式等电流互感器。

（二）电流互感器的型号规定目前，国产电流互感器型号编排方法规定如下：产品型号均以汉语拼音字母表示，字母含义及排列顺序见表4-l所示（三）电流互感器的主要参数1．额定电流变比额定电流变比是指一次额定电流与二次额定电流之比,额定电流比一般用不约分的分数形式表示。

额定电流，就是在这个电流下，互感器可以长期运行而不会因发热损坏。

当负载电流超过额定电流时，叫作过负载。

2．准确度等级国产电流互感器的准确度等级有0.01、0.02、0.05、0.1、0.2、0.5、1.0、3.0、5.0、0.2S 级及0.5S级。

3．额定容量电流互感器的额定容量，就是额定二次电流I2e通过二次额定负载Z2e时所消耗的视在功率S2e。

4．额定电压是指一次绕组长期能够承受的最大电压（有效值），它只是说明电流互感器的绝缘强度，而和电流互感器额定容量没有任何关系。

5．极性标志（1）一次绕组首端标为L1，末端标为L2。

当一次绕组带有抽头时，首端标为L1，自第一个抽头起依次标为L2，L3……（2）二次绕组首端标为K1，末端标为K2。

当二次绕组带有中间抽头时，首端标为K1，自第一个抽头起以下依次标志为K2，K3……（3）对于具有多个二次绕组的电流互感器，应分别在各个二次绕组的出线端标志“K”前加注数字，如1K1，1K2，1K3……；2K1，2K2，2K3……（4）标志符号的排列应当使一次电流自L1端流向L2端时，二次电流自K1流出，经外部回路流回到K2。

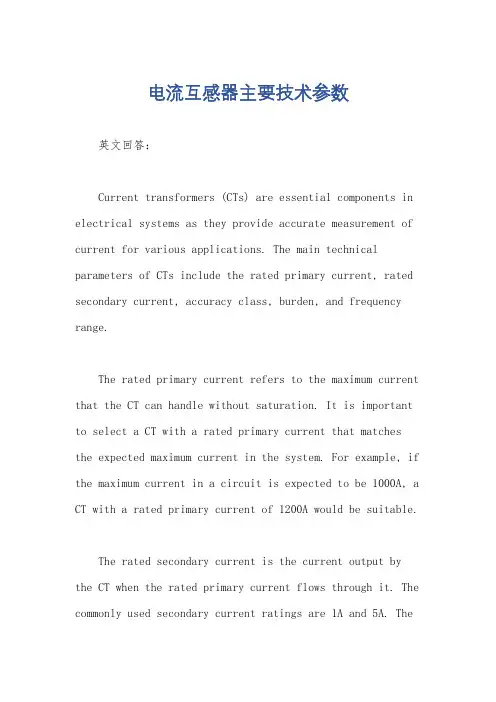

电流互感器主要技术参数

电流互感器主要技术参数英文回答：Current transformers (CTs) are essential components in electrical systems as they provide accurate measurement of current for various applications. The main technical parameters of CTs include the rated primary current, rated secondary current, accuracy class, burden, and frequency range.The rated primary current refers to the maximum current that the CT can handle without saturation. It is important to select a CT with a rated primary current that matches the expected maximum current in the system. For example, if the maximum current in a circuit is expected to be 1000A, a CT with a rated primary current of 1200A would be suitable.The rated secondary current is the current output by the CT when the rated primary current flows through it. The commonly used secondary current ratings are 1A and 5A. Theselection of the rated secondary current depends on the requirements of the connected devices or instruments. For instance, if the connected devices are designed to accept a 5A current input, a CT with a rated secondary current of 5A should be used.The accuracy class indicates the level of accuracy of the CT in measuring current. It is expressed as a percentage and represents the maximum deviation between the actual current and the measured current. Common accuracy classes for CTs are 0.1, 0.2, 0.5, 1, and 3. The lower the accuracy class, the higher the accuracy of the CT. For example, a CT with an accuracy class of 0.5 means that the measured current can deviate by a maximum of 0.5% from the actual current.The burden of a CT refers to the load impedance that the CT can drive without significant voltage drop. It is typically expressed in ohms and is important for ensuring proper operation of the connected devices. If the burden is too high, it can cause voltage drop and affect the accuracy of the measurement. Conversely, if the burden is too low,it can overload the CT. Therefore, it is crucial to select a CT with an appropriate burden for the connected devices.The frequency range of a CT indicates the range of frequencies over which the CT can accurately measure current. Most CTs are designed to operate within the standard power frequency range of 50Hz or 60Hz. However, there are also CTs available for specialized applications that require measurement at higher frequencies, such as in power electronics or renewable energy systems.中文回答：电流互感器（CT）是电气系统中的重要组件，它们为各种应用提供准确的电流测量。

电流互感器的技术要求

电流互感器的技术要求全文共四篇示例，供读者参考第一篇示例：电流互感器是一种用于测量电流的传感器，广泛应用于电力系统、工业控制、电能表和电子设备中。

电流互感器的性能直接影响到系统的准确性和稳定性，因此对其技术要求格外严苛。

电流互感器的感应线圈必须具有良好的线性特性。

即在不同的电流范围内，输出信号与输入电流之间的关系必须是线性的。

只有线性特性良好的电流互感器才能保证测量结果的准确性和可靠性。

电流互感器必须具有较高的精度。

通常情况下，电流互感器的精度要求为0.5级或更高，有些特殊要求的应用甚至要求更高的精度。

高精度的电流互感器可以准确地测量电流，提高系统的稳定性和可靠性。

电流互感器还需要具有较好的频率响应特性。

电流互感器通常在50Hz或60Hz的工频电流下工作，因此需要具有较好的频率响应特性，以确保在不同频率下测量结果的准确性。

电流互感器在设计时还需要考虑到其抗干扰能力。

电流互感器常常面临各种电磁干扰、温度变化和机械振动等环境因素，因此需要具有较强的抗干扰能力，以保证测量结果的准确性和稳定性。

电流互感器还需要具有较高的绝缘强度和耐受电压能力。

在实际应用中，电流互感器常常需要承受较高的电压和电流，因此需要具有足够的绝缘强度和耐受电压能力，以确保其安全可靠地运行。

电流互感器的尺寸和重量也是一个重要的技术要求。

随着电力系统和电子设备的不断发展，对于电流互感器的尺寸和重量也提出了更高的要求，需要在保证性能的前提下尽可能减小尺寸和重量，以适应不同应用场景的需求。

第二篇示例：电流互感器是一种用于测量电流的器件，广泛应用于电力系统、工业自动化、电力监控等领域。

在不同的应用场景中，电流互感器的技术要求也有所不同，但电流互感器需要具备一定的技术指标和性能要求，以确保其准确、稳定地进行电流测量。

电流互感器需要具备良好的线性性能。

线性性能是指电流互感器输出信号与输入信号之间的关系是线性的，即在一定范围内，输出信号与输入信号成正比。

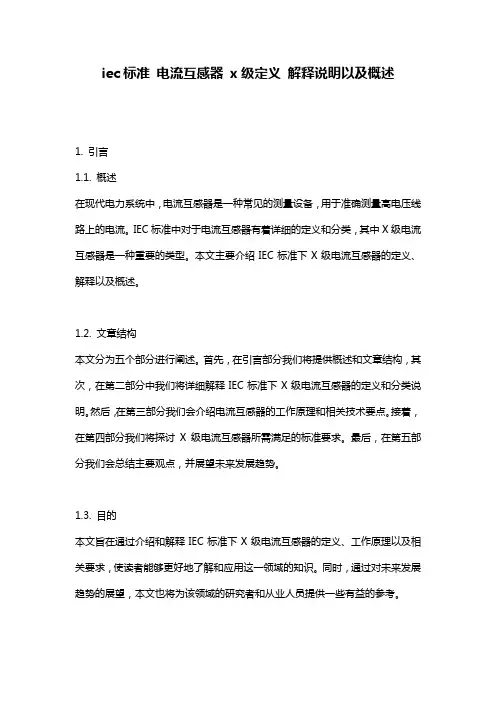

iec标准_电流互感器_x级定义_解释说明以及概述

iec标准电流互感器x级定义解释说明以及概述1. 引言1.1. 概述在现代电力系统中，电流互感器是一种常见的测量设备，用于准确测量高电压线路上的电流。

IEC标准中对于电流互感器有着详细的定义和分类，其中X级电流互感器是一种重要的类型。

本文主要介绍IEC标准下X级电流互感器的定义、解释以及概述。

1.2. 文章结构本文分为五个部分进行阐述。

首先，在引言部分我们将提供概述和文章结构，其次，在第二部分中我们将详细解释IEC标准下X级电流互感器的定义和分类说明。

然后，在第三部分我们会介绍电流互感器的工作原理和相关技术要点。

接着，在第四部分我们将探讨X级电流互感器所需满足的标准要求。

最后，在第五部分我们会总结主要观点，并展望未来发展趋势。

1.3. 目的本文旨在通过介绍和解释IEC标准下X级电流互感器的定义、工作原理以及相关要求，使读者能够更好地了解和应用这一领域的知识。

同时，通过对未来发展趋势的展望，本文也将为该领域的研究者和从业人员提供一些有益的参考。

2. iec标准电流互感器x级定义：2.1 定义概述:iec标准电流互感器x级是一种用于测量和监测电力系统中电流的装置。

它根据IEC（国际电工委员会）的标准进行分类和定义，旨在确保在各种应用场景下的精确度和可靠性。

2.2 X级分类说明:iec标准电流互感器x级根据其精确度和误差限制被细分为不同的等级。

这些等级从X0.1到X5分别表示了不同的精度要求，其中X0.1代表最高精度，而X5则代表较低的精度。

根据IEC60044-1标准规定，每个x级都有自己特定的精度等级，包括额定负载、二次负载、转换误差和相位角等参数。

这些参数定义了每个x级所能达到的具体性能指标。

值得注意的是，随着等级从X0.1到X5逐渐增加，对应的精度要求逐渐变宽松。

因此，在选择合适的电流互感器时，需要根据实际需求来确定所需的x级别。

2.3 应用范围和限制:iec标准电流互感器x级适用于各种电力系统中的电流测量和监测应用。

电流互感器技术

04 电流互感器技术的发展趋势
高精度与数字化发展
总结词
详细描述
随着电力系统对监控和保护要求的不断提高，高精度和数字化已成为电流互感器技术的重要发展趋势。
高精度电流互感器能够更准确地测量电流，减少误差，提高电力系统的稳定性和可靠性。数字化电流互感器则通过数字信号处理技术实现信号的数字化传输和处理，具有抗干扰能力强、动态范围广、测量精度高、响应速度快等优点。
工作原理
基于电磁感应原理，当一次侧电流发生变化时，在二次侧产生感应电动势，从而输出与一次侧电流成比例的二次侧电流。
电流互感器的分类
01
02
03
按用途分类
测量用电流互感器、保护用电流互感器和特殊用途电流互感器（如电子式电流互感器）。
按安装方式分类
母线式电流互感器、套管式电流互感器和组合式电流互感器。
通过增加固定螺栓或采用其他加固措施，确保电流互感器的安装位置牢固稳定。
尽可能将电流互感器安装在远离振动源的位置，以减少外部振动对其产生的影响。
在无法远离振动源的情况下，可以在电流互感器下方或周围安装减震装置，以减小振动对其产生的影响。
THANKS FOR WATCHING
感谢您的观看
阻抗
流互…
积
误差偏大是电流互感器常见的问题之一，可能导致测量结果不准确。
误差偏大的问题通常是由于电流互感器的二次负载阻抗、励磁阻抗、漏抗等参数不合适所引起的。为了解决这个问题，可以采取以下措施
通过调整二次电缆的长度和截面积，以及连接的负载设备的阻抗，使得二次负载阻抗与电流互感器的励磁阻抗相匹配，从而减小误差。
根据实际电流的大小选择合适的电流互感器变比，使得实际电流在电流互感器的线性范围内测量。

电流互感器的基本参数额定容量

13
比差:
角差:
u
K U U 2 U1 100% U1
是指二次侧电压U2旋转1800后与一次电压U1
的夹角。当U2超前U1时，δ 为正，反之为负。
KU U 2

减极性:一次侧
U1

U 2
u
电流从同名端流进时,二进制次侧电流从同名端流出.
14
KU U 2
因采用减极性连接,故一二次电压有 1800的相位差(理想情况)

独立式增加了高压引出线部分，包括
一次绕组高压引出线、高压瓷套及其夹持件等。
SF6独立式电压互感器 1-防爆片；2-一次出线端子； 3-高压引线；4-瓷套； 5-器身；6-二次出线
8
（4）JCC-110型电
压互感器结构 J----电压互感器；
C----为串级式结构；
C----为瓷绝缘。
9
三、电压互感器的工作特点（规范工作要求）
17
2.Y/Y0接线（1）将三台单相TV或一台三相TV的高低压绕组分别接成星形，低压侧中性点接地（高压侧中性点不允许接地，否则当一次则有单相接地故障时，可能烧坏TV）；（2）适用：小接地电流系统；（3）可以测量线电压，因高压侧中性点无引出线，故不能测量相电压。

18
3. Y0/y0/ △ 接法---用于大电流接地系统 (1)用3台单相TV或一台三相TV构成；（2）高压侧和其中一组低压侧接成星期，两侧中性点接地，另一组低压绕组接成开口三角形；（3）广泛用于大电流接地系统和10kV及以下小电流接地系统；（4）可以测量线电压、相电压，二次侧的辅助开口三角形可以构成零序电压虑过器，供继电保护用（测量零序电压）。

电流互感器有哪些主要技术数据

电流互感器有哪些主要技术数据?国标GB1208-75与IEC标准有什么不同?电流互感器在规定的使用环境和运行条件下，主要技术数据如下:(1)额定电压电流互感器不标额定一、二次电压，只有额定电压。

额定电压是一次绕组所接线路的线电压，与电压互感器的额定一次电压相同。

因此它不是一次绕组两端的电压，而是标志一次绕组对二次绕组和地的绝缘水平，只说明电流互感器的绝缘强度，而与容量无关。

由于电流互感器二次绕组的电压等于二次电流乘二次负荷，它是随二次负荷变化的，于是一次绕组的电压也随二次负荷变化，所以电流互感器都不标明一、二次(绕组)电压。

电流互感器的电流比一般都大于1，所以一次电压小于二次电压。

(2)额定一次电流额定一次电流是决定互感器误差和温升的一个参数，它取决于系统的额定电流。

额定一次电流的等级有:5、10, 15, 20, 30, 40, 50, 75, 100, 150, 200, (250)、300, 400, (500)、600, (750), 800, 1000, 1200, 1500, 2000,3000, 4000, 5000, 6000, 8000, 10000,15000,20000, 25000A,(3)额定二次电流额定二次电流是一个标准电流，一般为5A或IA, IEC标准还有2A的。

它取决于二次设备的标准化。

(4)额定电流比额定电流比是额定一次电流与额定二次电流之比，一般不以其比值表示，而是写成比式，例如150/5A等。

(5)额定负荷额定负荷是电流互感器二次所接电气仪表、仪器或继电保护装置、连接导线等的总阻抗，而负荷是随二次回路变化的，所以规定有额定负荷。

国标和IEC 标准，额定负荷均以伏安表示，它是在规定的功率因数和额定二次电流条件下所吸取的。

因为额定二次电流是一定的，所以额定二次负荷下的阻抗也是一定的，即等于伏安数除以额定二次电流的平方。

在规定的额定二次负荷下互感器二次侧所供给的视在功率(规定功率因数下)又称额定输出或额定容量。

电流互感器功能参数

电流互感器型号及主要参数一、电流互感器型号：第一字母：L—电流互感器第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V —结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W —与微机保护专用第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG第五数字：电压等级产品序号二、主要技术术要求2.1 额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。

额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。

2.2 一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。

用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为 0.1～50000A。

电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。

2.3 二次额定电流：允许通过电流互感器二次绕组的一次感应电流。

2.4 额定电流比(变比)：一次额定电流与二次额定电流之比。

2.5 额定电压：一次绕组长期对地能够承受的最大电压(有效值以kV 为单位)，应不低于所接线路的额定相电压。

电流互感器的额定电压分为0.5，3，6，10，35，110，220，330，500kV等几种电压等级。

2.6 10％倍数：在指定的二次负荷和任意功率因数下，电流互感器的电流误差为－10％时，一次电流对其额定值的倍数。

10％倍数是与继电保护有关的技术指标。

2.7 准确度等级：表示互感器本身误差(比差和角差)的等级。

目前电流互感器的准确度等级分为0.001～1多种级别，与原来相比准确度提高很大。

用于发电厂、变电站、用电单位配电控制盘上的电气仪表一般采用0.5级或0.2级；用于设备、线路的继电保护一般不低于1级；用于电能计量时，视被测负荷容量或用电量多少依据规程要求来选择(见第一讲)。

电流互感器电气性能参数指标

电流互感器电气性能参数指标目前，一组电流互感器中通常包括有若干个二次绕组和铁芯，因铁芯材料的不同、铁芯截面大小的不同以及铁芯非磁性间隙大小的不同等因素使得同一电流互感器内不同二次绕组和铁芯具有不同的稳态特性和暂态特性。

国际电工委员会和中华人民共和国国家标准委员会都有相应的标准，如IEC60044-1、IEC60044-6、GB1208-1997、GB16847-1997，分别对电流互感器稳态特性和暂态特性进行描述说明和分析，并且还定义了相应的电气性能参数指标定量描述其稳态性能和暂态性能。

按二次绕组和铁芯的不同电气性能和不同应用可以将电流互感器内的若干个二次绕组和铁芯分为测量和保护两大类，测量、监控回路应选用测量类二次绕组，保护回路应选用保护类二次绕组，现场应严格执行测量和保护分别配置使用原则。

测量用的二次绕组和铁芯按其准确度要求不同又可以分为0.1、0.2、0.5、1.0、0.2S、0.5S等准确度级。

保护用的二次绕组和铁芯按其性能要求不同可以分为P级、TPS级、TPX级、TPY级、TPZ级等，其中P 级按准确度要求不同通常可分为5P级和10P级，TPS级、TPX级、TPY级、TPZ级又称为具有暂态特性的电流互感器。

根据目前电力系统内10kV~500kV各电压等级的实际应用情况，测量回路和保护回路中常见的主要有0.2级、0.5级、0.2S级、5P级、10P级、TPY级等几种。

1 额定一次电流它是电流互感器性能的基准一次电流，同一组电流互感器为了适应不同实际应用工况设计时具备两组一次绕组或二次绕组具有中间抽头，使现场应用可以通过采用不同的一次接线方式或二次接线方式实现调整额定一次电流的功能。

一般并联两组一次绕组可以获得2倍额定一次电流，二次回路接二次绕组中间抽头可以获得1/2倍的额定一次电流。

2 额定二次电流它是电流互感器性能的基准二次电流，标准额定二次电流为1A或5A。

二次绕组在相同的输出容量下，采用额定二次电流为1A时具有更大的带载能力，允许电流互感器设备与测量、保护等二次设备的距离更远，但其制造成本更高。

10kV／20kV计量用电流互感器技术规范

10kV／20kV计量用电流互感器技术规范ICSQ/CSG中国南方电网有限责任公司企业标准中国南方电网有限责任公司 10kV/20kV 计量用电流互感器技术规范中国南方电网有限责任公司发布目次前言 ......................................................................................... 错误!未定义书签。

1 范围........................................................................................ 错误!未定义书签。

2 规范性引用文件 .................................................................... 错误!未定义书签。

3 术语和定义 ............................................................................ 错误!未定义书签。

4 技术要求 ................................................................................ 错误!未定义书签。

4.1 结构要求 ............................................................................. 错误!未定义书签。

4.2 额定值 ................................................................................. 错误!未定义书签。

4.3 绝缘要求 ............................................................................. 错误!未定义书签。

电流互感器技术规范

电流互感器技术规范2.1、环境温度：—10℃—40℃2.2、产品周围应无严重影响变压器绝缘的气体蒸气，化学性沉积灰尘、污垢及其它爆炸性介质的场所。

2.3、工作电源：220V/380V ±10% 50H3、本产品特点产品根据体积、重量的不同采用分体/整体式结构，具有输出电流无级调整、电流上升平稳、负荷变化范围大、安全等特点，可作为工矿企业进行升流或温升试验的电流源设备。

大电流发生器为低电压、大电流干式变压器。

适用于频率50HZ开关，电流互感器或其他电器设备的升流及负载试验。

该产品采用一体化结构，操作和数据读取较为方便，是各行业在电气调试中需要大电流场所的必备设备。

本系列产品视产品体积、重量采用一体式、分体式结构，具有输出电流无极调整，采用0.1级标准互感器,数字显示,电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。

是工矿企业进行升流或温升试验较理想的设备。

4、使用要求4.1、仪器必须有良好接地，使用中升流变压器和操作台必须可靠接地，以保证安全。

4.2、接通电源将控制台输出端与发生器输人端相接,仪表与仪表相接,打开空气开关，此时升流器等待升流。

4.3、顺时针均匀旋转调压器，注意控制台上输出电流指示,直到所需的大电流.4.4、试验过程中，一旦发现不正常现象，应立即切断空气开关电源，查明原因后再进行试验。

4.5、试验完毕，必须将调压器回零，按空气开关切断电源，切断工作电源，方向拆除试验接线，以保证安全。

4.6、仪器是为短时间的工作而设计的，所以不允许长时间在额定容量下工作，特别不允许超过额定电流运行，以防过热，4.7、新安装和长时间不用的变压器，运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻，其电阻值不低于0.5兆欧时，方可使用。

4.8、使用时应缓慢均匀升流，搬运时应避免过大的震动。

4.9、调压器与电刷接触表面应保持清洁，视情况用90%酒精蘸棉纱擦拭干净。

4.10、做冲击试验时，在5 秒钟内最大电流不超过额定电流的两倍。

电流互感器的主要参数

电流互感器的主要参数电流互感器的主要参数有：1.额定电压。

额定电压是指电流互感器在铭牌上标识的工作时的线电压有效值。

它表示了一次绕组的绝缘水平。

2.额定一次电流。

额定一次电流是指电流互感器在铭牌上标识的长期工作时允许通过一次绕组的最大电流。

3.额定二次电流。

额定二次电流是指电流互感器在铭牌上标识的工作时通过二次绕组的标准电流。

我国电流互感器的额定二次电流为5A或1A。

采用1A的电流互感器的二次绕组匝数比采用5A的要多，内阻大，励磁电流小，价格稍贵，但因为二次流过的电流小，所以可以降低电缆中的功率损耗。

电流互感器的额定二次电流的具体选用需根据变电站的实际情况，经过技术经济比较来确定。

一般来说，对于220kV及以下电压等级的容量较小的变电站，常采用额定二次电流为5A的电流互感器，而对于220kV及以上电压等级的大容量变电站，常采用额定二次电流为1A的电流互感器。

4.额定容量。

额定容量是指电流互感器在额定二次电流和额定二次阻抗下运行时，二次绕组输出容量（S2N=I22NZ2N），其标准值为5、10、15、20、25、30、40、50、60、80、100VA等。

因为电流互感器的额定二次电流为标准值，故额定容量也常用额定二次阻抗来表示。

由于电流互感器的电流误差和相位差随着二次负荷和二次绕组的阻抗的增大而增大，故同一台电流互感器使用在不同准确级时，会有不同的额定容量。

例如LM2-10-3000/5-0.5型电流互感器在0.5级下工作时，额定二次阻抗为1. 6Ω，在1级下工作时，额定二次阻抗为2. 4Ω。

为保证电流互感器能在要求的准确级下运行，其二次负荷不应大于允许值。

5.电流比。

电流比为一次电流与二次电流之比。

电流互感器有实际值电流比和额定电流比两个术语。

实际值电流比是指实际的一次电流与实际的二次电流之比；额定电流比是指额定一次电流与额定二次电流之比。

6.额定动稳定电流。

额定动稳定电流是指在二次绕组短路时，电流互感器能够承受的最大一次电流的峰值，电流互感器应能承受住该峰值电流产生的电动力而无电气的或机械的损伤，且不影响其以后的正常工作。

电力用电流互感器技术要求

≤1
油中溶解气体色谱分析 uL/L
110（66） ≥220
H2≤50 C2H2=0 总烃≤10
质量指标
运行中
≥35 ≥40 ≥50 ≥55 ≥65 ≤4.0 ≤2.0 ≤35 ≤25 ≤15 ≤15 ≤3 ≤2 H2≤150 C2H2≤2 总烃≤100 H2≤150 C2H2≤1 总烃<100
17 气体介质主要性能要求
——对采用电容型绝缘结构的电流互感器，制造厂应提供10kV时的介质损耗因数测量值；
——对于正立式电容型绝缘结构油浸式电流互感器的地屏，在 3kV 测量电压下介质损耗因数允许值不大于 0.02；
——对于合成薄膜绝缘电流互感器，如用户有要求，应测量地屏的介质损耗因数，具体要求由制造方和用户协商。
表 4 电流互感器介质损耗因数允许值
电流互感器一次端多次截断冲击应满足GB/T 20840.1的要求。 22 内部电弧故障防护要求
电流互感器的内部电弧故障防护应满足GB/T 20840.1的要求。 23 着火危险
电流互感器的着火危险应满足GB/T 20840.1的要求。 24 腐蚀
电流互感器的腐蚀应满足GB/T 20840.1的要求。 25 使用期限
pC
绝缘型式
液体浸渍（气体）树脂浇注合成薄膜绝缘
10
50
30
5
20
10
10
50
30
5
20
10
13 无线电干扰电压（RIV）要求
安装在空气绝缘变电站中最高电压126kV及以上的电磁式电流互感器，在1.1Um/ 3 下的无线电干扰电压值应不大于500μV，晴天夜晚无可见电晕。
14 传递过电压
传递过电压应满足GB/T 20840.1的要求。

电流互感器技术参数选择

电流互感器技术参数选择1 电流互感器的一次电流选择电流互感器的额定一次电流由电力工程的实际负荷来决定，一般情况下按负荷电流乘以1.2～1.25的系数来确定互感器的额定电流，此值应变换到互感器国标GB1208中规定的标准电流值。

在中压开关柜中，一些用户往往按断路器的标准电流值作为互感器的额定电流，这种选择方法在大多数情况下是可以，但有几档电流值不适合互感器。

例如断路器额定电流标准值中有31.5 A、63 A、315A、630 A、3150 A等，而互感器与之相应的电流标准值为30 A、60 A、300 A、600 A、3000 A等。

如按断路器标准选择，对设计制造及使用都是不利的，对设计制造而言，这些电流可能使二次绕组匝数出现分数匝。

在使用时，误差校验及电流表、电度表的制度要重新制定，有的规则均要更改，难度太大。

所以，对互感器额定电流数值的确定应对应互感器的标准。

2 互感器额定二次负荷的选择互感器的额定二次负荷是决定互感器准确级、外形尺寸、成本的关键参数，应该根据工程的实际情况来合理选择。

很多用户认为互感器的额定负荷选得越大越好，这个观点是不正确的。

按照国家标准GB1207~电流互感器》规定，测量准确级误差限值的保证条件除了对一次电流的数值大小有要求外，既不同的测量准确级误差限值对应不同的一次电流，例如：1%、5 9/5、20 、100和120% 的额定一次电流( I1N)，二次负荷的范围是25 9/6～100 的额定负荷。

这样，当工程实际中二次负荷超出这个范围，则其误差就不能保证在相应准确级误差限值范围内，特别是当实际负荷小于25 的额定负荷时，互感器的实际误差可能要超出限值，如图1所示。

因为互感器的设计制造过程中一般采取了一定的因数补偿，补偿前与补偿后的误差曲线是平移的，由图1可见，额定一次电流在100 额定值附近时，误差正的方向超出了限值，结果适得其反。

另外，现在对于测量级一般都有仪表保安系数(instrument security factor，FS)的要求，例FS小于5。

35KV电流互感器技术参数速查表

35KV电流互感器技术参数速查表一、产品概述我们的35KV电流互感器是一种用于电力系统中测量高电压电流的传感器，主要用于保护和测量电路。

它采用电磁感应原理，将高电压电流转换为标准信号，以便于测量和保护装置进行判断。

产品符合GB/T 500622008《电力装置的电测量仪表装置设计规范》和DL/T 52222005《导体和电器选择设计技术规定》等标准。

二、技术参数1. 额定电压：35KV2. 额定电流：100A、150A、200A、250A、300A、400A等（可根据客户需求定制）3. 准确级：0.2级、0.5级、1.0级、3.0级等（可根据客户需求定制）4. 变比误差：±0.5%5. 角度误差：±30′6. 频率范围：50/60Hz7. 绝缘电阻：≥100MΩ8. 承受电压：42KV9. 温度范围：25℃～+55℃10. 湿度范围：5%～95%三、安装尺寸四、案例分析以一款35KV电流互感器为例，假设其额定电流为200A，准确级为0.2级，变比误差为±0.5%，角度误差为±30′。

在某电力系统中，该电流互感器用于保护和测量电路。

在运行过程中，其准确级和变比误差保证了测量结果的高精度，角度误差则在允许范围内，对系统的影响较小。

五、注意事项1. 在安装和运行过程中，请确保电流互感器符合我国相关法规和标准要求。

2. 请根据实际应用场景选择合适的电流互感器型号和参数。

3. 电流互感器应安装在干燥、通风、无腐蚀性气体的环境中。

4. 电流互感器周围应留有足够的空间，以便于维修和检测。

5. 定期对电流互感器进行绝缘电阻测试和检查，确保其正常运行。

重点和难点解析：额定电压是电流互感器最基本的技术参数之一。

35KV的额定电压意味着该电流互感器适用于35千伏的电力系统。

在选择电流互感器时，必须确保其额定电压与系统的运行电压相匹配。

如果不匹配，可能会导致设备损坏或测量不准确。

220kV电流互感器技术规范书

220kV电流互感器技术规范书工程编号：22-F212S国电江南热电厂2X300MW机组新建工程220kV电流互感器技术规书编制单位：省电力勘测2 0 0 8 年 5月目次1.总则2.技术要求3.设备规4.供货围5.技术服务6.买方工作7.工作安排8.备品备件及专用工具9.质量保证和试验10.包装、运输和储存1总则1.0.1 本设备技术规书适用于国电江南热电厂2X300MW机组新建工程220kV户外独立式电流互感器，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.0.2 本设备技术规书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规的条文，卖方应提供符合工业标准和本规书的优质产品。

1.0.3 如果卖方没有以书面形式对本规书的条文提出异议，则意味着卖方提供的设备完全符合本规书的要求。

如有异议，不管是多么微小，都应在报价书中以“对规书的意见和同规书的差异”为标题的专门章节中加以详细描述。

1.0.4 本设备技术规书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

1.0.5 本设备技术规书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。

1.0.6本工程采用KKS标识系统。

中标后，买方将向卖方提供电厂KKS功能标识系统的编码原则和要求，卖方应据此对其所提供的系统和设备进行编码，并编制在提供的技术文件(包括图纸及说明书)中。

1.0.7 本设备技术规书未尽事宜，由买、卖双方协商确定。

2 技术要求2.1 应遵循的主要现行标准GB311.1 《高压输变电设备的绝缘配合》GB1208 《电流互感器》GB2706 《交流高压电器动热稳定试验方法》GB763 《交流高压电器在长期工作时的发热》GB/T16434 《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB5273 《变压器、高压电器和套管的接线端子》GB/T5832.1-1986《气体中微量水分的测定－－电解法》GB/T8905-1996《六氟化硫电气设备中气体管理和检验导则》GB/T8905-1989《高压开关设备六氟化硫中气体密封试验导则》GB2900 《电工名词术语》GB1984 《交流高压断路器》GB191 《包装贮运标志》封闭式组合电器》GB7674 《SF6GB2536 《变压器油》GB16847 《保护用电流互感器暂态特性技术要求》GB156 《标准电压》GB5582 高压电力设备外绝缘污秽等级DL/T886 电流互感器和电压互感器选择及计算导则JB/T5356-91 电流互感器试验导则2.2 环境条件2.2.1 环境温度：历年极限最高温度：+36.2℃历年极限最低温度： -40.3 ℃2.2.2 海拔高度：≤1000m2.2.3 地震裂度： 7度（a=0.10g）2.2.4 环境相对湿度: 年平均值 68%2.2.5 最大风速： 30.0 m/s2.2.6 冻土厚度： 190 cm2.2.7 污秽等级： III级2.2.8 覆冰厚度： 10 mm2.3 工程条件2.3.1 系统概况1. 系统额定电压: 220 kV2. 系统最高电压: 252 kV3. 系统额定频率: 50 Hz4. 系统中性点接地方式: 直接接地2.3.2 安装地点: 户外2.3.2 安装方式: 单相2.4 电流互感器的基本技术参数：2.4.1 结构型式：户外、单相、SF6气体绝缘、硅橡胶复合套管2.4.2 额定频率：50Hz2.4.3 设备最高电压：252kV2.4.4额定电流比：2×1250/5A (线路)2×1250/5A (母联)2×1250/5A (主变)2×600/5A (起/备变)2.4.5级次组合：出线间隔: 0.2S/0.2/5P20/5P20/5P20/5P20/5P20(从出线至母线)母联间隔: 0.2/5P20/5P20/5P20/5P20/5P20/5P20(从I母至II母)起/备变间隔：0.2S/0.2/5P20/5P20/5P20/5P20/5P20(从起备变至母线) 主变间隔：0.2S/0.2/5P20/5P20/5P20/TPY/TPY (从主变至母线) 2.4.6 测量级额定输出、准确级、仪表保安系数及额定功率因数:40VA 0.2s级Fs≤5额定功率因数cOs?=0.8(滞后)2.4.7 保护级额定输出、准确级、准确极限系数50VA 5P 202.4.8 绝缘水平：见表2.2表额定热稳定电流>50kA 持续时间3秒额定动稳定电流>125kA (一次绕组串联,并联)2.5 技术性能要求 2.5.1 绝缘要求 1 段间绝缘要求当一次或二次绕组分成两段或多段时，段间绝缘的额定短时工频耐受电压应为3kV(方均根值)。

电流互感器主要技术参数

电流互感器主要技术参数英文回答：Current transformers (CTs) are widely used inelectrical systems to measure and monitor the current flowing through a conductor. They play a crucial role in ensuring the safety and efficiency of power distribution. Here are some important technical parameters of CTs:1. Rated Current: This parameter refers to the maximum current that the CT can handle without saturation. It is usually expressed in amperes (A). For example, a CT with a rated current of 1000A can accurately measure currents up to 1000A without distortion.2. Turns Ratio: The turns ratio defines therelationship between the primary current and the secondary current. It determines the level of current transformation and is typically represented as a ratio, such as 100:5. For instance, if the primary current is 100A, the secondarycurrent will be 5A.3. Accuracy Class: CTs have different accuracy classes that indicate their measurement accuracy. The accuracy class is denoted by a number, such as 0.2, 0.5, 1, or 3. The lower the number, the higher the accuracy. For example, an accuracy class of 0.2 means that the CT can measure current with an error of only 0.2% of the rated current.4. Burden: The burden is the load that the secondary winding of the CT presents to the connected devices. It is typically expressed in volt-amperes (VA) or ohms. The burden value should be taken into account when selecting a CT to ensure compatibility with the connected equipment.5. Frequency Range: CTs are designed to operate withina specific frequency range. The frequency range can vary depending on the application, but common ranges include50Hz, 60Hz, and 400Hz. It is important to choose a CT that is suitable for the system frequency to ensure accurate measurements.6. Insulation Level: CTs must have adequate insulation to withstand the electrical stresses in the system. Insulation level is expressed in terms of voltage, such as 600V or 1000V. Higher insulation levels provide better protection against electrical faults and ensure the safety of personnel.7. Thermal Rating: CTs generate heat during operation due to the current flowing through their windings. The thermal rating indicates the maximum continuous currentthat the CT can handle without overheating. It is important to select a CT with a suitable thermal rating to prevent damage or malfunction.中文回答：电流互感器（CT）广泛应用于电力系统中，用于测量和监测导线中的电流。

互感器的主要技术参数

互感器的主要技术参数什么是互感器？互感器是电力系统中重要的测量仪器，它通过感应电流的变化来测量电压、电流等参数。

互感器主要由铁芯和线圈组成，其中铁芯由铁心和铁壳组成，线圈包裹在铁芯上。

主要技术参数1. 额定电压互感器的额定电压是指在额定工作条件下，互感器的最高允许电压值。

它通常有两个值，一个是瞬时值，一个是持续值。

电力系统中常用的额定电压有220V、500V、1kV、10kV等。

2. 额定电流互感器的额定电流是指在额定工作条件下，互感器所能承受的最大电流值。

它是互感器的重要参数之一，通常和额定电压一起表示，如220V/5A、1kV/1000A 等。

3. 精度等级互感器的精度等级是指互感器转换电流信号时的准确度。

电力系统中常用的精度等级有0.1、0.2、0.5、1等，在精度等级一定的情况下，精度越高，互感器的测量误差越小。

4. 阻抗互感器的阻抗是指互感器阻止电流流动的障碍程度。

它通常是由互感器的电路参数确定的，主要包括漏感电抗、耗磁电抗和电阻。

互感器的阻抗影响着功率因数和电路中的电压和电流分布。

5. 工作频率互感器的工作频率指互感器在电力系统中所处的工作频率范围。

在电力系统中，通常采用50Hz或60Hz的工作频率。

当互感器工作频率不同于其额定频率时，会导致互感器的测量误差增大。

6. 频率响应特性互感器的频率响应特性是指互感器在不同频率下对电流的变化响应程度。

在电力系统中，电流波形常常是复杂的，互感器的频率响应特性影响着互感器的测量精度。

7. 绝缘等级互感器的绝缘等级是指在额定工作条件下，互感器与周围环境的绝缘能力。

它决定了互感器在电力系统中的安全性和可靠性。

电力系统中常用的绝缘等级有0.5、1、3、3.5等。

总结互感器作为电力系统中重要的测量仪器，其主要技术参数对电力系统的稳定运行具有重要作用。

本文介绍了互感器的主要技术参数，包括额定电压、额定电流、精度等级、阻抗、工作频率、频率响应特性以及绝缘等级。

互感器性能的技术分析引导互感器技术指标

互感器性能的技术分析引导互感器技术指标一、互感器的分类:电力互感器分为电压互感器和电流互感器两类.电压互感器按原理分为电磁感应式和电容分压式两类.前者多用于220千伏（kV）及以下各种电压等级；后者则一般用于110kV以上的电力系统,在330～765kV超高压电力系统中应用较多.按用途,电压互感器又分为测量用和保护用两类.①电磁感应式电压互感器.工作原理与变压器相同.基本结构也是铁芯和原、副绕组.特点是容量很小且比较恒定,正常运行时接近于空载状态.电压互感器本身阻抗很小,一旦副边发生短路,电流将急剧加添而烧毁线圈.为此,电压互感器原边接有熔断器,副边接地,以免原、副边绝缘损坏时,副边显现对地高电位而造成事故.电磁感应式电压互感器的等值电路与变压器的等值电路相同.②电容分压式电压互感器.在电容分压器的基础上制成.电容式电压互感器多与电力系统载波通信的耦合电容器合用,以简化系统,降低造价.此时,它还需充分通信运行上的要求.电流互感器按其功能分为测量用电流互感器和保护用电流互感器两类；测量用电流互感器分为一般用途和特别用途（S类）两类.保护用电流互感器分为P类、PR类、PX类和TP类,TP类适用于短路电流具有非周期重量时的暂态情况.二、互感器的构造:电流互感器和变压器原理差不多,在构造上也基本一样,都是两个绕组:一个匝数多、线径细,另外一个匝数少、线径粗.若匝数多、线径细的绕组是作为一次绕组与被测量的电路并联连接,而匝数少、线径粗的绕组接测量仪表（电压表）,则该互感器就是一个电压互感器.电压互感器实际上就是一台工作在空载状态下的降压变压器（由于电压表是高阻表,电流很小,所以是空载.又由于一次绕组匝数多、二次绕组匝数少,所以是降压）.若匝数少、线径粗的绕组是作为一次绕组与被测量的电路串联连接,而匝数多、线径细的绕组接测量仪表（电流表）,则该互感器就是一个电流互感器.电流互感器实际上就是一台工作在短路状态下的升压变压器（由于电流表是低阻表,电流很大,所以相当于短路.又由于一次绕组匝数少、二次绕组匝数多,所以是升压,而之所以实际电流互感器的二次绕组电压没有升压,是由于它工作在短路状态）.电流互感器工作时二次绕组不能开路,否则会感应高电压危及设备或人身安全,并因失去二次绕组的去磁磁势,会使铁心严重饱和而失去测量的精准性.三、互感器的工作原理:1.电压互感器的工作原理:在测量交变电流的大电压时,为能够安全测量在火线和地线之间并联一个变压器（接在变压器的输入端）,这个变压器的输出端接入电压表,由于输入线圈的匝数大于输出线圈的匝数,因此输出电压小于输入电压,电压互感器就是降压变压器.2.电流互感器的工作原理:在测量交变电流的大电流时,为能够安全测量在火线（或地线）上串联一个变压器（接在变压器的输入端）,这个变压器的输出端接入电流表,由于输入线圈的匝数小于输出线圈的匝数,因此输出电流小于输入电流（这时的输出电压大于输入电压,但是由于变压器是串联在电路中所以输入电压很小,输出电压也不大）,电流互感器就是升压（降流）变压器.3.电压互感器和电流互感器在作用原理上有什么区分:紧要区分是正常运行时工作状态很不相同,表现为:1）电流互感器二次可以短路,但不得开路；电压互感器二次可以开路,但不得短路；2）相对于二次侧的负荷来说,电压互感器的一次内阻抗较小以至可以疏忽,可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大,以至可以认为是一个内阻无穷大的电流源.3）电压互感器正常工作时的磁通密度接近饱和值,故障时磁通密度下降；电流互感器正常工作时磁通密度很低,而短路时由于一次侧短路电流变得很大,使磁通密度大大加添,有时甚至远远超过饱和值.四、互感器的技术监督:1.各级生产管理部门作为互感器技术监督的归口管理部门,应审查各单位互感器的年度检修计划（包括防备性试验计划和缺陷除去计划）,并把握执行情况和存在问题；检查和督促各单位做好互感器绝缘防备性试验、设备维护和缺陷除去工作,参加重点事故调查分析,组织专题调查讨论并订立防备事故措施；检查互感器试验报告、设备台账和技术档案；有计划地开展技术培训和技术监督工作阅历交流.各级网、省（市）电力公司委托的技术监督单位,帮忙生产管理部门做好技术监督的有关实在工作.2.运行维护单位应积极贯彻执行上级关于互感器技术监督工作的规定和有关规程、制度以及有关技术措施,做好各项技术管理工作；建立、健全本单位互感器设备台帐和技术档案,按设备管理权限适时向上级主管部门供应有关统计数据,把握本单位互感器运行中的异常情形,并实行措施,适时予以除去；组织订立本单位互感器检修计划（包括防备性试验计划和缺陷除去计划）和技改工程以及防备事故措施计划,并检查有关部门执行情况；认真依照互感器检修规程,有关的防备事故措施和技术文件,针对设备缺陷或薄弱环节,讨论改进措施,并组织实施.3.各单位应严格按国家电网公司《变电站管理规范（试行）》《110（66）kV～500kV互感器运行规范》的要求,分别组织运行和检修人员对互感器进行xun视检查和处理工作.发觉异常时,应予以除去,对存在的问题需按相关规定加强运行监视.互感器的紧要技术参数互感器的紧要技术参数可以分为以下四点：额定电压，精准等级，额定负荷（即容量），额定二次负荷的功率因数；我此文重点这几点打开说明，快跟着我一起来认得一下吧 1.额定电压：一次额定电压：电压互感器的一次额定电压是一次绕组能长期正常工作的电压。
