数控技术试卷

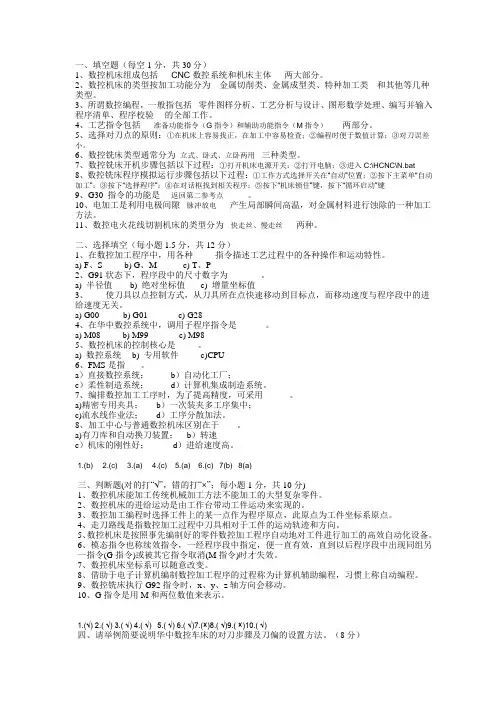

数控技术测试卷1一填空题1 数控系统的基本功能是、和。

2 Z轴是平行于的坐标轴，Z轴的正方向是的方向。

3 多微处理器CNC装置各模块之间的互连和通信主要采用和两类结构。

4 C刀具半径补偿的转接过渡有、和三种类型。

5 当瞬时速度稳定速度时，系统处于加速状态。

加速时，每加速一次，瞬时速度为Fi+1= 。

6 圆形感应同步器属于式和式检测元件，用于测量数控车床的刀架位移时为测量。

7 按照驱动系统的不同控制方式，可以把数控机床分为、和数控机床。

8 在车削加工程序中，绝对值编程时用表示X和Z轴的坐标值、增量值编程时用表示X和Z轴的坐标值。

9 常见的CNC系统软件结构形式有和。

10 感应同步器常用的工作方式有和。

11 步进电机的转角、转向和转速分别取决于、和。

12 数控技术是一种以形式发出指令并实行自动控制的技术，它能对机器的运动进行控制。

13 机床数控系统根据进给的不同，机床数控系统可分为开环控制系统、闭环控制系统和半闭环控制系统。

14 程序编制方法主要有和自动编程两类。

15 ISO代码中直线快速运动代码为。

16 T代码表示。

17 刀具尺寸补偿指的是补偿和长度补偿。

18 数控机床中，刀具一步移动的距离叫。

19 用逐点比较法插补第一象限的斜线（起始点为坐标原点），若偏差函数大于零，说明加工点在。

20 数控机床的导轨制造精度及精度对机床加工精度有着重要的影响。

21 步进电机是一种用信号进行控制的电机。

22 在时间分割法插补中，插补周期T Tcpu（插补运算时间）；插补周期T Tc （位置反馈采样周期）。

23 数控机床是用的信息来实现自动控制的。

24 输入装置的作用是将程序载体上的转换成相应的，传送并存入数控装置内。

25．数控机床的强电控制装置是介入和之间的控制系统。

26．光栅的莫尔条纹具有和作用。

27．编程人员在编程时使用的坐标系称为。

二判断（10分）1 采用步进电机作进给驱动元件的数控机床都不带位置检测装置。

（）2 直线插补指令G01和螺纹加工指令G33为同组模态指令。

（）3 手工编程时，必须计算刀具中心轨迹。

（）4 中断型软件结构中，位置控制、插补等实时中断程序将实时地中断完成准备和管理工作的背景程序。

（）5 数字积分法插补时，常用左移规格化处理来均化进给速度。

直线插补时，左移规格化处理是将两个被积函数寄存器的数据都变成规格化数。

（）6 G41时，α为第一段程编矢量逆时针旋转到第二段程编矢量的夹角，若180°<α<270°，则转接类型为伸长型。

（）7 某反应式步进电机，相数m=4，转子齿数Z=60，控制方式系数K=1，则步距角为158 编码器是一种旋转式的检测角位移的传感器，也可用于测量转速。

（）9 异步型永磁交流伺服电机只能用变频方法调速。

（）10 前减速控制中，需要确定减速区域s，且s=|Xe-Xi|/cosα。

（）11 CNC装置有两个或两个以上的CPU，就是多微处理器CNC装置（）12 数控系统具有刀具半径补偿功能，则可用同一加工程序，实现对零件的粗、精加工。

（）13 某反应式步进电机，相数m=4，转子齿数Z=60，控制方式系数K=1，则步距角为15 （）14 异步型永磁交流伺服电机只能用变频方法调速。

（）15 前减速控制中，需要确定减速区域s，且s=|Xe-Xi|/cosα。

（）16 数控机床就是采用计算机控制的机床。

（）17 点位直线控制的数控车床只能车削圆柱面和圆锥面，比能车削圆弧轮廓的回转面。

（）18 数控机床具有刀具半径补偿功能，编程时可按工件轮廓编程。

另外，可用同一程序进行粗精加工。

（）19 插补的实质是根据有限信息完成‘数据密化’的工作。

（）20 在单CPU数控系统中，采用集中控制，分时处理的方式完成数控的各项任务。

（）21 感应同步器属于模拟绝对式测量元件。

（）22 异步型永磁交流伺服电机只能用变频方法调速。

（）23 机床数控系统经历了电子管、晶体管、集成电路，直到将计算机引入了数控系统的过程。

（）24 机床数控系统按所用进给伺服系统的不同，机床数控系统可分为点位控制系统、点位/直线控制系统和轮廓控制系统。

（）25 逐点比较法插补主要用于轮廓控制数控机床。

（）26 数控机床要求在低速进给愈大工作平稳、无振动、跟随性能好。

（）27步进电机的使用特性主要指步距误差、启动频率和工作频率、输出的转矩－频率特性。

（）28. 闭环数控机床的伺服进给系统都有位置检测装置。

（）29. G18为平面指令，表示在YZ 平面内加工。

（）30. 由于时间分割插补法进行圆弧插补时采用了近似计算，所以对轨迹精度有影响。

（）。

31. 某反应式步进电机，相数m=3，转子齿数Z=80，控制方式系数K=2，则步距角为。

（）32. 直线感应同步器属于模拟式、相对对式测量元件。

用于线位移的间接测量。

（）33. 在单CPU 数控系统中，采用并发处理的方式实现多任务并行处理。

（）三选择题1 某三相步进电机的三相定子绕组分别对应计算机的PIO的A口，且A相→PA0、B相→PA1、C相→PA2，工作方式是三相六拍，已知A口现在输出状态为02H，那么，要使电机进给一步，A口输出状态应为（）。

A．01H2 有一段圆弧,圆心在坐标原点,起点坐标值为(-30,40),终点坐标值为(-40,30), 当数字积分插补器的X、Y积分累加器同时溢出脉冲时，进给方向为（）。

A.+X,+YB.+X,-Y ,-Y ,+Y3 以下指令都能停止机床的进给运动。

当需要有选择地停止机床的运动，抽查测某一关键尺寸时，应选择（）。

20 C4 一些数控系统之所以称为经济型数控系统,是因为( ) 。

A.价格便宜B.性价比高C.能经济地获得高精度D.能获得的经济效益最高5 某数控系统采用时间分割插补算法。

若加工圆弧，以下那种情况插补误差最小。

（）A F＝150(mm/min) R=70mm =240 (mm/mim) R=70mmB F＝150(mm/min) R=100mm =240 (mm/mim) R=100mm6 数控车床的数字控制系统采用的是：A 点位控制系统B 直线点位控制系统C 轮廓控制系统D 直线控制系统7 开环控制系统采用的驱动元件是：A 步进电机B 直流伺服电机C交流伺服电机 D 直线电机8 顺着刀具前进的方向观察，刀具偏在工件轮廓的右边时，采用的刀具半径补偿指令为：A G41B G42C G43D G449 机床坐标系的Z轴A 平行于主轴B 垂直于主轴C 垂直于水平面D 平行于水平面10 采用编码盘测量线性轴的位置，其测量方式为：A 绝对式、数字式、直接测量B 绝对式、数字式、间接测量C 绝对式、模拟式、间接测量11 步进电机的转向取决于A 输入脉冲的频率B 输入脉冲的数量C 通电相序12 1952年，MIT研制成功了数控系统。

A 二坐标B 三坐标C 四轴联动D 五轴联动13 DNC系统是指A 群控系统B 柔性制造系统C适应控制系统D柔性制造单元14 M代码表示A 准备功能B 辅助功能C 刀具功能D 进给速度功能15 N003 G01 X10 Y20 LF中‘N003’表示A第三程序段 B 第四程序段 C 程序段标识符D第二程序段16 从理论上讲，数控机床刀具的原点轨迹是A 直线B 圆弧C 折线D 曲线17 若插补器所用寄存器的长度为n位，能插补的最大直线尺寸的直线终点纵横坐标均应小于A 21n-－1B 21n-C 22n-D 22n--118 数字积分法的插补误差比较大，它的插补误差有时脉冲当量。

A 大于一个B 小于一个C 等于一个D 小于两个19 伺服系统是计算机与的联系环节，由执行机构和驱动电路、监测装置等组成。

A 工件B 夹具C 机床D 刀具20 数控机床要求在进给运动下不爬行，有高的灵敏度。

A 停止B 高速C 低速D 匀速21 滚动体直径愈大，滚动摩擦阻力及接触应力就A 愈小B 愈大C 不变D 可大可小22．有一个圆弧，在工件坐标系OXY中，起点坐标为（40，20），终点坐标为（20，40），圆心坐标为（20，20），按G91编程，该圆弧插补的X，Y的编程值为（）。

A．X40 Y20 B．X-20 Y20 C．X20 Y20 D．X-20 Y-2023．按测量方式和所获信号的不同，绝对式编码器属于（）。

A．模拟式测量和增量式测量B．模拟式测量和绝对式测量C．数字式测量和绝对式测量D．数字式测量和增量式测量24．以下指令都能停止机床的进给运动。

当需要在加工过程中检测每个零件的某个关键尺寸时，应选用（）。

A. M20B. G04C. M00D. M01程序四名词解释1 插补2 工件零点3 程序段格式4 左移规格化5 对刀点6 鉴幅式工作方式7 数控机床8 点位控制系统9 插补计算10 手工编程11 步距角五简答题1 逐点比较法插补计算，每输出一个脉冲需要哪四个节拍其合成速度V与脉冲源频率f有何关系2 简述计算机数控系统的工作过程。

3 B功能刀具补偿和C功能刀具补偿有何不同C功能刀具补偿的基本设计思想是什么4 简述多CPU数控系统的特点。

5 简述鉴相系统和数字比较系统的异同。

6 单CPU数控系统中，常见的软件结构是哪两种，并简述其特点。

7 简述数控机床的工作原理。

8 简述选择对刀点的原则。

9 简述伺服驱动装置应满足的要求。

10 数控机床对导轨有哪些基本要求。

11 简述多CPU数控系统的特点。

简述鉴相系统和数字比较系统的异同。

12数控机床的技术基础是什么数控机床由那几部分组成。

13简述步进电机的主要特性及其对数控机床精度、速度、负载能力等方面性能的影响。

六分析、计算题1 试编写铣削如图所示零件的数控加工程序。

S=350（r/min），F=150（mm/min），脉冲当量δ30x2 直线起点为坐标原点，终点坐标为（6，4），试用逐点比较法进行插补，写出插补计算过程并画出插补轨迹。

（20分）3 用数字积分法插补第I象限顺圆弧AB，起点A（3，4），终点B（5，0），圆心（0，0），被积函数寄存器存数Jmax = 6，用半加载法提高插补精度。

写出插补过程，并绘出插补轨迹。

4 如图所示零件轮廓，其加工路线为O－A－B－C－D－E－O，其加工程序如下所示。

试分析程序正确与否，若有错误，请更正补充。

（以知材料为HT200，铣刀直径13mm，刀号T01，已进行了粗加工，余量2.5mm）％001N010 G00 Z5 T01 S100 M02 LFN020 G42 G01 X0 Y0 F300 LFN030 Z－5 LFN040 G92 G01 X40 Y40 LFN050 G18 G03 X20 Y0 I10 J10 LFN060 G01 X10 LFN070 G03 X10 Y-10 I0 J-10 LFN080 G01 Y－30 LF 40N090 G00 X－80 LF 30N100 G00 Z15 LFN110 G01 X0 Y0 LFN120 M03 LF5 用左偏刀补画出下列图形的转接矢量6 下面是两段用相对坐标编写的一段程序，若程序起点是工件坐标系原点，计算出各程序段程序在工件坐标系下的终点坐标。
