斜拉桥的拉索防护问题
斜拉索安装及张拉安全保障措施

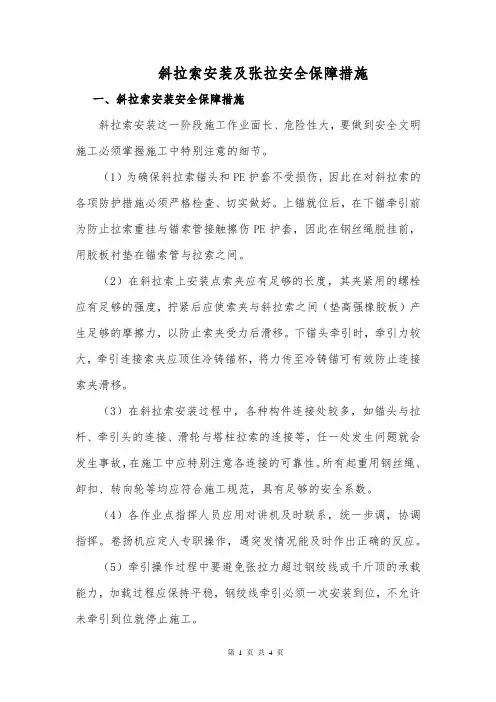

斜拉索安装及张拉安全保障措施一、斜拉索安装安全保障措施斜拉索安装这一阶段施工作业面长、危险性大，要做到安全文明施工必须掌握施工中特别注意的细节。
（1）为确保斜拉索锚头和PE护套不受损伤，因此在对斜拉索的各项防护措施必须严格检查、切实做好。
上锚就位后，在下锚牵引前为防止拉索重挂与锚索管接触擦伤PE护套，因此在钢丝绳脱挂前，用胶板衬垫在锚索管与拉索之间。
（2）在斜拉索上安装点索夹应有足够的长度，其夹紧用的螺栓应有足够的强度，拧紧后应使索夹与斜拉索之间（垫高强橡胶板）产生足够的摩擦力，以防止索夹受力后滑移。
下锚头牵引时，牵引力较大，牵引连接索夹应顶住冷铸锚杯，将力传至冷铸锚可有效防止连接索夹滑移。
（3）在斜拉索安装过程中，各种构件连接处较多，如锚头与拉杆、牵引头的连接、滑轮与塔柱拉索的连接等，任一处发生问题就会发生事故，在施工中应特别注意各连接的可靠性。
所有起重用钢丝绳、卸扣、转向轮等均应符合施工规范，具有足够的安全系数。
（4）各作业点指挥人员应用对讲机及时联系，统一步调，协调指挥。
卷扬机应定人专职操作，遇突发情况能及时作出正确的反应。
（5）牵引操作过程中要避免张拉力超过钢绞线或千斤顶的承载能力，加载过程应保持平稳，钢绞线牵引必须一次安装到位，不允许未牵引到位就停止施工。
（6）塔内、塔外各施工部件都应做好双重保险任务，防止事故发生。
（7）施工挂篮内作业空间狭小，作业人员要相互提醒，走动时要轻、慢，物体摆放要均衡。
（8）夜间施工时，要有足够的照明，严禁在视线不明的情况下施工。
（9）高空吊物施工时，要注意检查起重系统及索具的完好性，并保持各作业点之间联系方式和信号的可靠性，严禁在模糊情况下进行操作。
（10）油泵千斤项、工装夹具等转运时，应使其尽量降低，防止意外事故发生。
（11）钢绞线软牵引过程为保证施工安全需注意以下事项：1）软牵引钢绞线与牵引钢丝绳必须用布缠紧，而且要用12#铁丝捆牢，确保进入索道管时不得松散。
对于斜拉索防护措施的探究分析
对于斜拉索防护措施的探究分析摘要：斜拉索作为斜拉桥梁最为重要的组成部分之一，它质量直接决定了桥梁的使用寿命与安全性。
由于斜拉桥梁的工作特性，造成影响斜拉索质量的因素也较多，包括振动、腐蚀以及施工不当等，如果不能对斜拉索的损坏进行及时处理，则会对斜拉桥梁的使用性能造成影响，甚至引发严重的安全事故。
本文通过对斜拉索的一些常见问题进行分析研究，并提出相应的斜拉索防护措施。
关键字：斜拉索；常见问题；防护措施Abstract: stay-cables cables as part of the bridge is the most important one, it directly determine the quality and safety of the service life of the bridge. Because of the characteristic of bridge cables, affect the quality of stay-cables more also factors, including vibration, corrosion and construction undeserved, if not in the stay-cables timely processing of the damage, it will stay on the use of bridge affect performance and even serious safety accidents. This article through to stay cabls of some common problems are analyzed, and put forward the corresponding stay-cables protective measures.Keyword: stay-cables; Common problem; Protective measures随着我国社会经济的快速发展，近年来我国斜拉桥梁的建设数量也呈逐年上升态势，我国目前是世界上200至600米跨度的斜拉桥梁数量最多的国家。
斜拉桥斜拉索的主要病害及成因分析
斜拉桥斜拉索的主要病害及成因分析斜拉桥斜拉索的主要病害及成因分析摘要：我国的斜拉桥起步较晚，1975年建成的跨径76m的四川云阳桥是国内第一座斜拉桥，80年代中后期是我国斜拉桥发展的鼎盛时期，至今为止建成或正在施工的斜拉桥共有100余座，其中跨径大于200m的有52座。
跨度超过400m的斜拉桥已达20座，居世界首位。
由于斜拉桥的成桥使用条件比较复杂且防护技术也不完善，因此，在斜拉桥运营若干年之后，桥体不可避免地会出现许多病害。
拉索是斜拉桥的主要受力构件，对斜拉结构桥梁的结构安全和实用寿命具有直接的重要影响。
然而，斜拉索从出现时起，就不可避免地受到腐蚀退化、振动疲劳衰减等各种不利因素的作用。
关键词：斜拉索；防护系统；主要病害；成因分析中图分类号： U448 文献标识码： A1.拉索病害及成因分析在斜拉桥设计、施工和使用过程中，尽管对斜拉索采取了各种防腐、减隔振措施，但由于方法、工艺、材料等不合理，使得斜拉索病害已成为制约斜拉桥使用寿命的关键性因素。
因此，分析斜拉索病害原因，在设计、施工和使用斜拉桥时给予足够的重视，并采取各种有效措施延长拉索的使用寿命。
1.1拉索腐蚀腐蚀是物质与介质作用而引起的变质或破坏。
由于腐蚀过程是自发的，所以在斜拉桥整个寿命期内，拉索的腐蚀破坏将会始终存在。
①拉索腐蚀部位拉索钢丝腐蚀程度基本上取决于橡胶护套的破损程度，因为这是雨水或露水顺钢索流入或渗入护套内产生的结果，所以钢丝腐蚀有两个明显特点：腐蚀程度大体遵循“上轻下重”规律，即处于较高位置的钢丝腐蚀较轻，处于较低位置的钢丝腐蚀较重；腐蚀较严重的部位，往往是靠近护套破损的部位以及破损处以下的一段部位。
②拉索腐蚀成因拉索遭受腐蚀的原因，主要是因为防护系统老化而出现大量的微孔、裂纹或裂缝，从而不能有效地隔绝空气、水汽、水和腐蚀介质。
这些物质进入护套后，容易在钢丝表面形成水膜，使钢丝发生电化学腐蚀，水膜中溶解的腐蚀介质，如S02和橡胶挥发物，对锌层腐蚀还有明显加速作用。
浅谈斜拉索锚具的防护
浅谈斜拉索锚具的防护李定达李伟摘要本文结合成都火车南站斜拉桥斜拉索锚具防护的实际情况，介绍了当今较为先进的斜拉索防护方法。
关键词斜拉索锚具防护一、前言随着当今吊（系）杆类桥梁质量事故的不断出现，吊（系）杆的防护越来越引起人们重视。
在大跨斜拉桥结构中，斜拉索是桥的生命线，而防护则是生命线的重要屏障，对于桥梁的安全使用具有举足轻重的地位。
如何保证斜拉索在使用过程中不受外界环境的侵蚀，使斜拉桥的部件处于良好的工作状态，是广大桥梁工程技术人员和养护人员长期追求的目标。
而斜拉索结构中易受外界侵蚀的薄弱位置，往往在斜拉索索体PE护层及两端的锚具部位。
两端锚具位于梁、塔的预埋钢套筒内，具有隐蔽性，由此也给这些部位的检查和防护工作带来了难度。
目前我国已建成的大部分斜拉桥由于未进行拉索锚具和预埋钢套筒内的防水处理，或防水处理效果不佳，往往导致预埋钢套筒内积水、进杂物，锚具发生锈蚀。
不仅严重影响拉索的使用寿命而且严重影响斜拉桥中期索力调整以及将来更换拉索的工作。
为了寻求锚具防护的最佳方法，桥梁养护工作人员们进行了各种尝试，目前效果最好的办法是：采用封闭性聚氨酯发泡，填充在拉索锚具与预埋钢套筒的间隙内，防止水分进入钢套筒，锚具露出锚板的部分采用专用防护油脂涂刷在锚具表面，然后在锚具外加盖不锈钢护罩。
在斜拉桥使用期间，需要考虑防止对桥面拉索PE护层的人为刻划损伤，可对人行范围内的斜拉索表面加装不锈钢套进行防护。
二、工程概况成都市火车南站跨线桥是一座单塔双索面预应力砼斜拉桥，全桥共有拉索64根。
斜拉索由φ7高强镀锌钢丝外套高密度热挤聚乙烯PE层组成，其张拉端设在塔上，锚固端设在梁上，锚具为冷铸墩。
三、防护范围1、为防止因钢套内积水或其它杂物进入钢套筒而导致锚具表面锈蚀和锚具在大气环境下发生锈蚀，对全桥拉索梁、塔端钢套筒内锚具和锚具露出锚板的部分进行防护；2、为防止行人人为破坏拉索外PE层，对斜拉索靠近桥面的部位，在PE护层表面加装不锈钢套管进行防护；3、为防止拉索在各种荷载的作用下发生过大的震动，在索道管出口处安装减震器。
斜拉桥的拉索防护问题
土木工程研究进展与施工方法课程报告九讲座题目：斜拉桥拉索防护与耐久性设计演讲人：陈惟珍老师斜拉桥的拉索防护问题在上一次的土木工程研究进展与施工方法课上，来自同济大学的陈惟珍老师为我们介绍了斜拉桥拉索防护问题的最新进展情况，使我感触很深，于是课后又查阅了相关文献，对混凝土桥梁预制拼装施工技术有了更进一步的认识，基于这些，本篇文章将简单总结一下自己对斜拉桥拉索防护的一点浅薄认识，以供大家交流学习。
一．斜拉桥拉索防护问题概述斜拉索桥具有跨度较大、造型美观、施工方便等特点，是目前应用较多的一种桥型。
斜拉索是斜拉桥的主要承重传力结构件，它主要由高强度钢丝(钢绞线)束和锚具锚固组成，斜拉索长期承受疲劳荷载，又处于跨江河、跨海湾地域，长期暴露在风雨、潮湿和污染空气的环境中，既有“应力腐蚀”，“疲劳腐蚀”，又有“金属腐蚀”，钢丝索体和锚具结构件容易遭受腐蚀破坏，国内已有早期斜拉索腐蚀破坏失效，而不得不实施换索的实例，造成不良社会影响和经济损失。
斜拉索的防腐蚀问题是保证斜拉桥长期安全可靠营运的重要课题。
二．斜拉索结构特点和腐蚀问题斜拉桥的应用曾历经波折，由于新技术、新材料、新工艺的应用，使斜拉桥得以推广、发展和提高。
现在实用较多的有两种拉索结构形式，一种索体材料是高强度钢丝成束，两端用冷铸锚结构组件锚固 (或用热铸锚组件锚固)。
另一种索体材料是高强度钢绞线，两端用专用夹片群锚组件锚固。
图1 平行钢丝冷铸锚结构示意图图2平行钢绞线夹片群锚结构示意图理论分析和试验表明，斜拉索锚具端口处是疲劳破坏的薄弱环节，容易造成断丝破坏。
经过改进结构和锚固方式，已经提高了斜拉索的抗疲劳破坏能力，加之斜拉索设计比较保守，安全系数较大;同时通过材料改进，钢丝质量提高，实际强度高于设计标准值等原因，使得实用上，应力腐蚀和疲劳腐蚀的破坏实际上小于环境腐蚀。
由于发生拉索腐蚀破坏失效，国内已对多座斜拉桥实施了换索工程，实践中人们发现“对于大跨度斜拉桥的长拉索，由于钢丝长度增加，在拉索自由长度内的钢丝缺陷也相应增加，使其在自由长度内破坏的可能性也增大。
斜拉桥锚固与防护
斜索的防护
传统的斜索防腐方法可以归结为4类： 1，涂料保护 2，套管保护 3，卷带保护 4，施加塑料保护层
涂料保护
钢索表面涂上防腐蚀涂料，如环氧涂层，镀锌层等。 对于封闭式旋扭钢缆来说，由于截面组成紧密，封闭性好， 空隙率小，可以只对各组成钢丝镀锌，并对钢缆表面施 加涂料，就达到很好的防腐效果。 对于平行及半平行钢丝索，空隙率较大，除了每根钢丝镀 锌外，在钢索外还要用耐候材料包封。
预制塑料保护指用预制的塑料保护层保护钢索，钢索和 预制的塑料保护层之间填充聚乙烯或者其他填充材料
斜索防护的发展趋势
1，套管防护压注浆体材料的新发展（蜡质材料，树脂材 料，经聚氨酯塑化的水泥浆体等） 2，采用多层防护，如多层的聚乙烯或者其他材料防护钢 索 3，预制塑料保护层外表面的防护，抗紫外线，抗风雨侵 蚀的高性能涂料的应用
箱内锚固块
构造要点：锚固块 位于顶板之下和 两个腹板之间， 并与他们固结在 一起 力的传递：垂直分 力通过锚固块左 右的腹板传递 适用范围：两个分 离式单箱的双索 斜拉桥和带有中 间箱室的单索面 斜拉桥
斜隔板锚固块
构造要点：锚头设置在 梁底外面，也可以 埋入斜隔板预留的 凹槽内 力的传递：垂直分力由 斜隔板两侧的腹板 以剪力形式传递 适用范围：两个分离式 单箱的双索斜拉桥 和带有中间箱室的 单索面斜拉桥
梁底两侧设锚固快
结构要点：锚块设 在封嘴一下或者 腹板之下 适用范围：双索面 斜拉桥
梁两侧设锚固快块
构造要点：锚块 设在梁底 适用范围：双主 梁活版式截面 斜拉桥
拉索在索塔上的锚固
拉索在索塔上的锚固主要有4中形 式： 1，在实体塔上交错锚固 2，在空心塔上非交错锚固 3，采用钢锚固梁锚固 4，利用钢锚箱锚固
斜拉索安装施工时防止PE防护套受损的措施
一、斜拉索安装施工时防止PE防护套受损的措施
5.2.4.1 吊装运输中的保护措施
①在吊装运输过程中，尽量采用软吊带，避免PE受损，如图28：
图28 软吊带吊装斜拉索施工图
②成圈拉索的运输过程中，若出现叠装时，必须在隔层中衬垫木块，以避免拉索锚具碰伤索体。
③在运输过程中，索盘应扎捆牢固，避免拉索与车厢碰撞损伤索体。
5.2.4.2 安装中的保护措施
①拉索在安装放索时，应采用专用放索架放索，施工现场应清理杂物，特别是钢筋一类的硬尖物。
铺设滚道，避免索体与地面接触，损伤索体。
②牵引拉索进索导管吊点采用哈夫夹，夹内侧衬垫橡胶。
③索导管口打磨去缺口，同时衬垫软物，防止拉索在索导管缺口处割伤，更不准强行拉扯。
④最好是在通车前一个月拆除包装物，防止水泥浆污染PE防护套的彩色素体。
⑤在拉索安装过程中，可能会出现拉索PE防护套的损伤，一般在通车验收前会采用塑焊机进行补修，如图29：
图29 受损PE防护套修复施工图。
桥梁斜拉索的调整与维护
桥梁斜拉索的调整与维护桥梁是连接两个地理位置的重要交通工具，而斜拉桥作为一种常见的桥梁结构形式，以其美观、稳定的特点备受推崇。
然而，在长时间的使用过程中，桥梁斜拉索会出现松弛、腐蚀等问题，需要进行调整与维护。
首先，桥梁斜拉索的调整是保证桥梁结构安全性的关键。
斜拉桥采用拉索支撑，这些拉索在安装完成后会因为外部环境的变化而自然松弛。
因此，定期对斜拉索进行调整是必要的。
调整操作通常包括：利用预紧设备逐渐增加拉索的张力，使其恢复到设计要求的状态；对拉索的端头进行检查，确保其牢固并采取必要的防锈措施。
调整的过程需要精确的技术支持以确保桥梁结构的稳定性。
其次，桥梁斜拉索的维护是延长桥梁寿命的必要步骤。
桥梁斜拉索的维护可以从以下几个方面进行。
首先，定期检查并修复可能出现的腐蚀问题。
由于斜拉索暴露在室外，受到氧化、酸雨等环境因素的侵蚀，容易出现腐蚀情况。
定期涂覆防腐漆、清洗斜拉索表面等措施能够有效防止腐蚀的发生。
其次，加强断裂检查。
桥梁斜拉索通常采用多股钢绞线制作而成，若发生线股断裂，会影响整个斜拉索的安全性。
因此，对拉索进行定期的断裂检查，及时更换有问题的钢绞线，才能确保桥梁安全。
最后，加强钢丝绳连接处的检查。
桥梁斜拉索的连接处往往是其最脆弱的地方，拉索与桥塔的连接点很容易出现松动、脱落等问题。
定期检查并采取预防措施，如紧固连接件、更换脱锈的钢丝绳等，能够有效维护桥梁的稳定性。
除了调整与维护工作，桥梁斜拉索的安全监测也是至关重要的环节。
利用先进的监测技术，如传感器、摄像头等，对斜拉索进行实时监测和检测。
通过对斜拉索的张力、挠度等参数进行监测，可以及时发现拉索的异常情况，并采取相应的措施。
监测数据还可以用于分析斜拉索的变形、疲劳情况，为桥梁结构的调整和维护提供科学依据。
在桥梁斜拉索的调整与维护过程中，需要注意的是斜拉桥结构本身的特殊性。
斜拉桥通常由主桥塔、主桥墩以及多根斜拉索组成，这些部分的相互作用可能影响到斜拉索的调整和维护。
斜拉桥拉索常见病害成因分析
斜拉桥拉索常见病害成因分析摘要：在国内，斜拉桥以其跨越能力和独特的美观效果在近二十年内得到长足的发展和广泛的应用。
然而，由于斜拉桥结构体系的复杂性、材料本身的缺陷，施工技术、方法、质量问题，环境腐蚀，车辆超载及运营期养护管理不到位等因素，建成的斜拉桥的拉索出现了不同程度的病害。
本文归纳总结斜拉桥拉索的主要病害，并对病害的产生原因进行分析。
关键词：斜拉索病害成因分析1 引言斜拉索是斜拉桥的主要承重结构之一，其安全性直接影响到斜拉桥的安全。
然而由于拉索材料和技术上的问题，斜拉桥的耐久性没有得到应有的保证，这使得桥梁养护管理者不得不面对着大量的斜拉桥换索问题。
本文归纳总结了已有的斜拉索病害现象及其产生的原因。
2 拉索病害及原因分析斜拉桥的桥跨结构的重量和桥上承担的活荷载的绝大部分都是通过斜拉索传递到索塔上的。
无论是什么类型的斜拉桥均要求其斜拉索具备良好的抗疲劳性能、耐久性、抗腐蚀性和安全性。
斜拉索因其材料为钢材，故具有易腐蚀的特点。
此外，斜拉索在车辆荷载的反复作用下会产生疲劳，而风荷载引起的抖振、颤振以及因雨水顺索流动而形成的雨振等振动现象加大了斜拉索疲劳作用的影响，同时也破坏了斜拉索的防护体系，加速了斜拉索的锈蚀进程。
在对国内外多座斜拉桥拉索的病害资料进行收集、分析的基础上，对目前普遍使用的斜拉索进行分析，将其主要病害分为以下几类：2.1 拉索护套损伤在各种防护体系类型的斜拉索病害中几乎都出现了护套开裂问题。
常用的PE防护层损伤表现为横向开裂、纵向开裂、刮痕、断开、起皱，脱层、凹坑、翘皮等，拉索PE护套损伤原因主要有以下几点：（1）PE护套长期暴露在空气中，经受着紫外线的照射、雨水冲淋、有害气体的腐蚀和拉伸应力的作用。
其中，拉伸应力作用使得PE防腐层的分子间产生间隙，紫外线的照射或有害溶剂渗透到间隙中会导致分子间的凝聚力降低，引起分子移动，其宏观表现为PE防护材料的老化和龟裂。
很多护套的开裂都是从索的迎光面开始的。
