Linux网络设备驱动
设计Linux系统网络设备驱动程序
１ ｎ ｕ ｘ ／ ｉ ｉｎ ｃ １Ｕ ｄ ｅ ／ １ ｎ ｕ ｘ ／ ｉ
ｎｅｔ ｖｉ ｅ． 。 ｄｅ ｃ ｈ
■
网络物 理 设备 媒介
２ 初 始 化
网 络 设 备 的 初 始 化 主 要 是 由
设 备 媒 介 层
图 １ ｉｕ Ｌ ｎ ｘ网络驱 动程 序体 系结 构 图
开藏豸 统世界奠 ； ≯
维普资讯
开 放 系统 世界
一 ［ ｉ ｕ ］ Ｌｎ ｘ 技 术 开 发 一
・
序 会 很 轻 松 ， 并 且 能 够 形 成 固 定 的 模
备 接 口 ｆ ｒ （ｈｉ＿ ｖ ＝ ０： ｔ ｓ ｄｅ ＜ ｏ ｔ ｓ ｄｅ ｈｉ ＿ ｖ
数 ｈ — ａ ｒｄ
ｓ ａｒｔ ｘ ｍ ￣ ｔ ＿ ｔ，
ｄ ｖｃ ｅ ｉ ｅ数 据 结 构 中 的 ｉ ｉ ｎ ｔ函 数 指 针 所 指 的 初 始 化 函 数 来 完 成 的 。当 内 核 启 动 或 加 载 网 络 驱 动 模 块 的 时 候 ，就 会 调 用 初 始 化 过 程 。这 个 过 程 将 首 先 检 测 网 络 物
计 Ｌｉ ｎｕｘ 防 火 墙 和 网 络 入 侵 检 测 系 统 时， 可 以在 网络 驱 动程 序 的基 础上 拦 截 网 络 数 据 包 ，继 而 对 其 进 行 分 析 。由 于 Ｌｉ ｎｕｘ是 开 放 源 代 码 的 ，所 以 给 我 们 提 供 了一个分析 和改造 网络驱ｒ ｃ ｅ ｉ ｅ ｔｕ ｔｄ ｖｃ
网络 设 备接 口层
ｎｅ ＿ｄｅ ｃ ｔ ｖｉｅ）
的 详 细 内容 ， 请 参 看 ／
数 据包 发 送 ｈ ｒ ｔｒ ｍｉ ａ ｄ ｓａ ｔｘ ｔ Ｏ
中 断处 理 （ 据 包 数 接收）

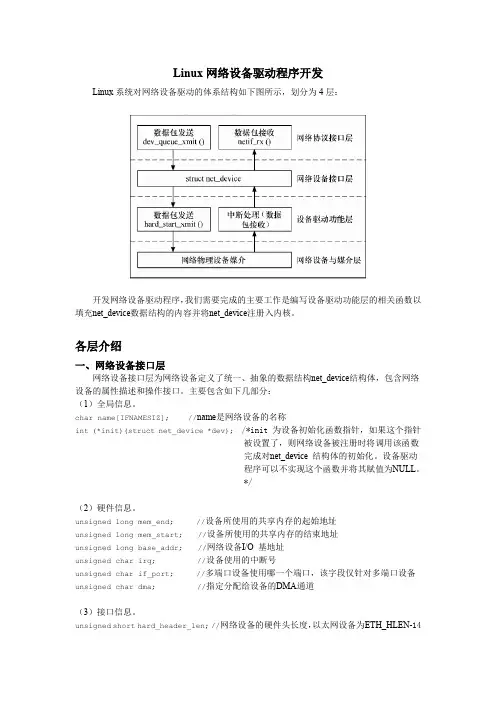

Linux网络驱动开发步骤
设备驱动功能层的函数模板
void xxx_init(struct net_device *dev)
{ /*设备的私有信息结构体*/ struct xxx_priv *priv;
/* 检查设备是否存在和设备所使用的硬件资源 */ xxx_hw_init();
/* 初始化以太网设备的公用成员 */ ether_setup(dev);
//设备所使用的共享内存的起始地址 //设备所使用的共享内存的结束地址 //网络设备I/O 基地址 //设备使用的中断号 //多端口设备使用哪一个端口，该字段仅针对多端口设备 //指定分配给设备的DMA通道
（3）接口信息。 unsigned short hard_header_len; //网络设备的硬件头长度，以太网设备为ETH_HLEN-14
} }
/* 其他类型的中断 */
static void xxx_rx(struct xxx_device *dev)
{ ... length = get_rev_len (...); /* 分配新的套接字缓冲区 */ skb = dev_alloc_skb(length + 2); skb_reserve(skb, 2); /* 对齐 */ skb->dev = dev;
linux上网etho解决网卡驱动的问题
linux上网etho解决网卡驱动的问题注意：本文是在linux系统完全安装的条件下进行的。
有的朋友安装linux是定制安装，因此可能会出现某些必要的软件包没有的情况。
这就需要自己解决了。
不难的呵呵一查看网卡是否安装1 ifconfig -a 如果没有ethX 就很可能是网卡没有安装，至少可以断定网卡没有自动加载。
如果这时输入ifconfig eth0 xxx.xxx.xx.xx 系统会提示没有eth0 该设备。
2 可以用 dmesg | grep ethx 来查看系统能不能检查到该模块。
如果能会返回ATL2: eth0 NIC Link is up <100M full duplex>否则没反应3 用lsmod 查看开机时是否有加载如果有的，会有atl2 或eg3之类的4，查看网卡驱动安装的目录#uname -r 查看内核版本#cd lib/modules/'uname -r'/kernel/drives/net 网卡驱动安装在该目录下#ls显示相关的驱动，如果没有就要手动安装了二，安装驱动1 查看你的驱动类型。
我切换到2003系统查看网卡型号。
2 网上下载驱动。
我下载的地址如下：/downloads/downloadsView.aspx?Langid=3&PNid=4&PFid =4&Level=5&Conn=4&DownTypeID=3&GetDown=false&Dow nloads=true#RTL8110S-32/RTL8169S-32/RTL8110SB(L)/RTL8169SB(L)<br>RTL8110SC(L)/RTL8169SC(L)3 通过U盘拷贝到linux中。
1）#modprobe usb-storage 必须的命令好像这样才能读出U 盘2） # mount /dev/sdb? /mnt (?为几可以用fdisk -l查看一下，我的是sda)注意：有的U盘可能linux无法读出。
linux usb wifi驱动开发原理
linux usb wifi驱动开发原理Linux USB WiFi驱动开发原理一、引言随着无线网络的普及，WiFi成为了人们生活中不可或缺的一部分。
而在Linux操作系统中，为了支持各种WiFi设备，需要进行对应的驱动开发。
本文将介绍Linux USB WiFi驱动开发的原理和过程。
二、USB WiFi驱动开发的基本原理1. USB接口USB（Universal Serial Bus）是一种通用的串行总线标准，用于连接计算机与外部设备。
USB WiFi设备通过USB接口与计算机通信，传输数据和控制命令。
2. 驱动程序驱动程序是用于操作和控制硬件设备的软件。
USB WiFi驱动程序负责与USB WiFi设备进行通信，实现数据的传输和接收。
驱动程序需要与操作系统紧密结合，通过操作系统提供的API接口与设备进行交互。
三、USB WiFi驱动开发的过程1. 设备识别与初始化USB WiFi设备插入计算机后，操作系统会通过USB子系统进行设备的识别和初始化。
在Linux系统中，USB设备的识别和初始化由USB核心驱动完成。
核心驱动会根据设备的VID（Vendor ID）和PID （Product ID）来匹配对应的驱动程序。
2. 驱动程序注册驱动程序需要在Linux系统中进行注册，以便系统能够正确识别和加载驱动。
注册过程通常包括向系统注册设备类型、设备ID等信息。
3. 设备操作接口的实现驱动程序需要实现设备操作接口，包括设备的打开、关闭、读取数据、写入数据等功能。
这些操作接口是通过USB子系统提供的API 来实现的。
4. 数据传输与控制USB WiFi驱动程序需要实现数据的传输和控制功能。
数据传输主要包括从设备读取数据和向设备写入数据，而控制功能包括设置设备参数、配置网络等操作。
5. 错误处理与调试在USB WiFi驱动开发中，错误处理和调试是非常重要的一部分。
驱动程序需要处理各种异常情况，如设备断开连接、传输错误等。

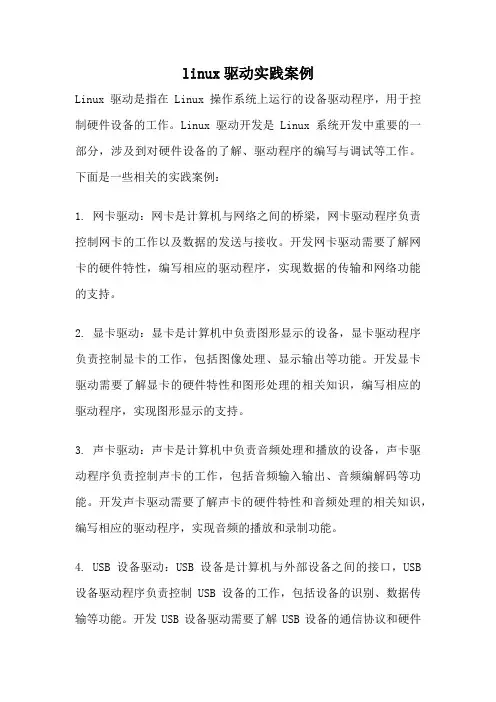

linux驱动实践案例
