测井仪器方法及原理重点
测井方法与原理
测井方法与原理测井是一种在石油勘探和开发中广泛应用的技术手段，其主要目的是通过测量地下岩石的物理性质，以评估地下地层中的油气储层并确定井孔的产能。
本文将介绍几种常用的测井方法及其原理。
一、电测井方法电测井是通过测量井眼周围地层的电阻率来评估石油储层的方法。
它的原理是通过向井眼中注入电流，然后测量所产生的电位差，从而计算出地层的电阻率。
电测井方法有许多具体的技术实现，如侧向电测井、正向电测井和声波电阻率测井等。
这些方法在实际应用中能够提供丰富的地下岩石信息，帮助确定储层的类型和含油气性质。
二、声波测井方法声波测井是通过测量地下岩石对声波的传播速度和衰减程度来评估石油储层的方法。
它的原理是利用井壁的物理特性和波的传播规律，通过发送声波信号并接收回波信号，从而推断出地层中的可用信息。
声波测井方法常用的技术包括声波传输率测井、声波振幅测井和声波时差测井等。
这些方法能够提供有关地下岩石的密度、孔隙度和饱和度等关键参数，对于油气勘探与开发具有重要意义。
三、核子测井方法核子测井是通过测量地下岩石散射或吸收射线的能量来评估石油储层的方法。
它的原理是使用放射性同位素或射线源，通过测量射线经过地层后的射线强度变化，从而反推出地层的性质和组成。
核子测井方法包括伽马射线测井、中子测井和密度测井等。
这些方法可以提供地下岩石的密度、孔隙度、含水饱和度以及岩石组成的定量信息，对于评估储层的含油气性能十分重要。
四、导电测井方法导电测井是通过测量地下岩石对电磁波的响应来评估石油储层的方法。
它的原理是利用电磁波在地下岩石中传播时的电磁感应效应，通过测量反射波的幅度和相位变化，推导出地层的导电性能。
导电测井方法包括感应测井和电阻率测井等。
这些方法可以提供有关地下岩石的电导率、水饱和度、渗透率和孔隙度等信息，对于确定储层的含油气性质具有重要的意义。
总结：测井方法是石油勘探与开发中不可或缺的技术手段，通过测量地下岩石的物理性质，能够评估地层的含油气性能、类型和产能等关键参数。
感应测井仪器的刻度原理及方法
感应测井仪器的刻度原理及方法
x
一、感应测井仪器的刻度原理
感应测井仪器的刻度原理是基于分析由电感耦合器产生的中心电流信号，借助改变电源驱动电压来模拟不同的测井仪器参数（反应阻抗、截止频率等），并分析电感耦合器产生的中心电流信号的幅值、频率以及它们之间的比例关系，以及电感耦合器中心电流信号的相位关系来实现刻度的原理。
而在实际刻度工作中，电感耦合器的中心电流信号作为刻度的基本变量，利用它们变化的特性，通过对应变的方法，把参数变量逐步映射到测井仪器刻度上。
二、感应测井仪器的刻度方法
1、标定法。
根据电感耦合器的特性，在产生特定中心电流信号的工作状态下，通过调节电源电压，使测井仪器模拟出不同参数，进而获得不同的中心电流信号来得到刻度。
2、系统校准法。
利用调节测井仪器的参数来对系统进行校准，主要利用分析电感耦合器中心电流信号的幅值、频率以及它们之间的比例关系，以及电感耦合器中心电流信号的相位关系来获得刻度。
3、修正法。
根据电感耦合器的特性，运用修正法，将测井仪器的参数及中心电流信号进行修正，以达到刻度的目的。
- 1 -。
测井原理及方法范文
测井原理及方法范文测井是油气勘探开采过程中的一项重要技术，通过测井可以获取地下储层的岩性、含油气性、物性等信息，并对油气藏进行评价和预测。
本文将介绍测井的原理及方法。
测井原理主要基于地球物理学原理，利用地下岩石的物理性质与测量地下电、声、弹等信号的相互作用进行解释。
其中，电测井、声测井和弹性波测井是最常用的测井方法。
1.电测井原理及方法：电测井是利用地下岩石导电性的差异对不同岩石进行识别和判别的方法。
主要包括自然电位测井、直流电测井和交流电测井。
自然电位测井是通过测量地下自然电位差来分析地下储层的物性和构造信息。
直流电测井则是通过向地下注入直流电流，并测量电位差来计算电阻率，从而识别不同岩石。
交流电测井是通过向地下注入交流电流，并测量频率和幅度数据来计算电性参数以识别岩性和物性。
2.声测井原理及方法：声测井是利用声波在地下传播时的反射、折射和散射等特性来分析岩石的物性和构造的方法。
常用的声测井包括全波形测井和具有不同频率的测井。
全波形测井是将地下反射、折射和散射的声波信号接收并记录下来，通过分析波形的变化来识别不同岩性。
具有不同频率的测井则是通过发送不同频率的声波信号，并记录不同频率下的声波反射信号，通过频率特性数据来识别岩石的物性。
3.弹性波测井原理及方法：弹性波测井是利用地下岩石的弹性波传播特性来分析岩石的物性和构造的方法。
主要包括剪切弹性波测井和压缩弹性波测井。
剪切弹性波测井通过产生垂直于岩层总夹角的剪切波，并记录其传播速度和衰减情况来分析岩石的物理性质。
压缩弹性波测井则是通过产生与岩层夹角平行的压缩波，并记录其传播速度和衰减情况来分析岩石的物理性质。
总结：测井技术是油气勘探开采过程中必不可少的技术手段，通过测井可以获取到地下储层的物性、岩性等信息，并进行合理的评估和预测。
常用的测井方法包括电测井、声测井和弹性波测井。
每种测井方法都有其相应的原理和方法，通过测井数据可以提供宝贵的地质工程参数，对油气勘探开采具有重要的指导意义。

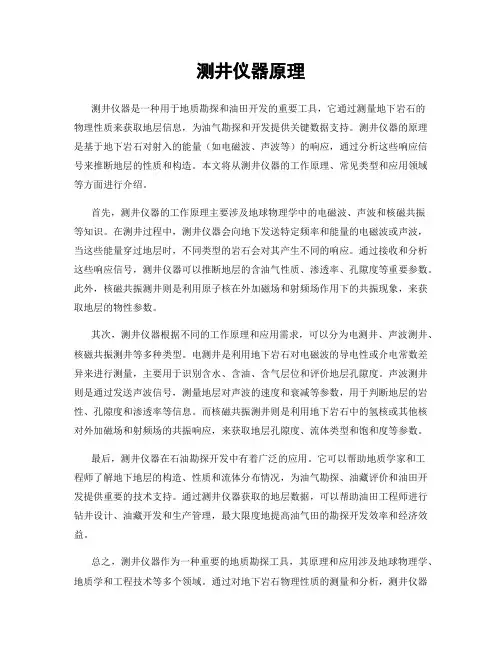

测井仪器原理
测井仪器原理测井仪器是一种用于地质勘探和油田开发的重要工具，它通过测量地下岩石的物理性质来获取地层信息，为油气勘探和开发提供关键数据支持。
测井仪器的原理是基于地下岩石对射入的能量（如电磁波、声波等）的响应，通过分析这些响应信号来推断地层的性质和构造。
本文将从测井仪器的工作原理、常见类型和应用领域等方面进行介绍。
首先，测井仪器的工作原理主要涉及地球物理学中的电磁波、声波和核磁共振等知识。
在测井过程中，测井仪器会向地下发送特定频率和能量的电磁波或声波，当这些能量穿过地层时，不同类型的岩石会对其产生不同的响应。
通过接收和分析这些响应信号，测井仪器可以推断地层的含油气性质、渗透率、孔隙度等重要参数。
此外，核磁共振测井则是利用原子核在外加磁场和射频场作用下的共振现象，来获取地层的物性参数。
其次，测井仪器根据不同的工作原理和应用需求，可以分为电测井、声波测井、核磁共振测井等多种类型。
电测井是利用地下岩石对电磁波的导电性或介电常数差异来进行测量，主要用于识别含水、含油、含气层位和评价地层孔隙度。
声波测井则是通过发送声波信号，测量地层对声波的速度和衰减等参数，用于判断地层的岩性、孔隙度和渗透率等信息。
而核磁共振测井则是利用地下岩石中的氢核或其他核对外加磁场和射频场的共振响应，来获取地层孔隙度、流体类型和饱和度等参数。
最后，测井仪器在石油勘探开发中有着广泛的应用。
它可以帮助地质学家和工程师了解地下地层的构造、性质和流体分布情况，为油气勘探、油藏评价和油田开发提供重要的技术支持。
通过测井仪器获取的地层数据，可以帮助油田工程师进行钻井设计、油藏开发和生产管理，最大限度地提高油气田的勘探开发效率和经济效益。
总之，测井仪器作为一种重要的地质勘探工具，其原理和应用涉及地球物理学、地质学和工程技术等多个领域。
通过对地下岩石物理性质的测量和分析，测井仪器可以为油气勘探和开发提供准确、可靠的地层信息，对于提高油气田的勘探开发效率和资源利用率具有重要意义。
测井仪器方法及原理第二章5
m， n
S ij
K r 4 i， j1
I
m， n
W ij
i， j 1
（2-65）
上式中的
S ij
、W
ij
见p127页（2-63）和
（2-64）。
点状法计算的刻度系数K D 与积分法计算的 刻度系数 K 是有差别的。当刻度环直径很大
I
时，线圈可以当作点状，积分刻度系数和点状
I
e C
e C
e j
CZ Z
（2-52）
式中 Z为刻度环的阻抗。
Z R j(L 1) R jX Z e j C
式中 R、 L、 C分别为刻度环的电阻、电感、
电容。
由刻度环中的感应电流所建立的电磁场，在接
收线圈中所产生的感应电动势为：
e
2
rej
m，n
Kg
R
Z
ij ij i，j1
m ， n
刻度系数KC需要根据定义计算。根据（254）式，刻度系数KC为：
m，n
K g ij ij
K C
2rg 2r
i，j1 m，n
K ij
i，j1
（2-60）
当刻度环的直径比各个线圈长度大很多时，
可以将线圈视作点状，同地层单元环模型中的
线圈系系数、几何因子的计算公式一样，那么
刻度系数记为KD：
K D
r 4
一、刻度原理
把刻度环套在线圈系的记录点上，进行刻
度。刻度环相当于地层单元环，发射线圈中通
以电流
i T
，刻度环中的感生电动势为：
j r2i m Sn
e T
Ti Ti
（2-51）
C
测井仪器系统的基本构成原理
测井仪器系统的基本构成原理测井仪器系统是用于地质勘探和石油工程中的一种重要设备，其主要由传感器系统、数据采集系统、电源和通讯系统、仪器外壳和机械结构以及软件处理系统等构成。
1. 传感器系统传感器系统是测井仪器系统的核心部分，主要作用是采集井下地质信息。
该系统包括多种传感器，如温度、压力、电阻率、声波速度、核磁共振等，根据实际需求选择合适的传感器。
在测井过程中，传感器将采集到的数据转化为电信号或数字信号，传输给数据采集系统。
2. 数据采集系统数据采集系统接收传感器传来的信号，通过多路复用器和放大器对信号进行预处理。
随后，系统将信号转换为数字信号，通过数据总线传送给主控计算机。
数据采集系统的精度和稳定性对测井结果具有重要影响，因此，系统一般采用高精度的数据采集卡和高效的算法进行数据处理。
3. 电源和通讯系统电源和通讯系统为测井仪器系统提供稳定、持续的电源，并确保数据传输的可靠性和稳定性。
一般来说，测井仪器系统采用电池组或车载电源，提供稳定、可靠的电源保障。
通讯系统则采用串口通讯、以太网通讯等多种通讯方式，实现数据的实时传输和处理。
4. 仪器外壳和机械结构仪器外壳和机械结构作为测井仪器系统的载体，对系统的稳定性和耐用性具有重要影响。
一般来说，外壳采用坚固、耐腐蚀、防水的材料，保证仪器在恶劣环境下能够正常工作。
机械结构则采用优化设计，确保仪器在高温、高压等恶劣条件下的稳定性和耐用性。
5. 软件处理系统软件处理系统是测井仪器系统的控制中心，负责数据处理、显示和存储。
该系统主要包括主控计算机、数据存储和处理软件等。
主控计算机通过接收数据采集系统的数据，对数据进行实时处理、分析和存储。
数据存储和处理软件则根据实际需求进行开发，实现数据的可视化、处理和导出等功能。
此外，软件处理系统还需具备强大的抗干扰能力和稳定性，以确保在恶劣的测井环境下能够可靠运行。
总之，测井仪器系统的基本构成原理是传感器系统采集数据，数据采集系统处理数据，电源和通讯系统提供稳定的电源和数据传输，仪器外壳和机械结构保证系统的稳定性和耐用性，而软件处理系统则实现数据的处理、显示和存储等功能。
测井方法、原理、应用分类总结
一、测井方法的主要分类
1）电法测井，又分自然电位测井、普通电阻率测井、侧向（聚焦电阻率）测井、感应测井、介电测井、电磁波测井、地层微电阻率扫描测井、阵列感应测井、方位侧向测井、地层倾角测井、过套管电阻率测井等（频率：从直流0~1.1GHZ）。
2）声波测井，又分声速测井、声幅测井、长源距声波全波列测井、水泥胶结评价测井、偶极（多极子）声波测井、反射式声波井壁成像测井、井下声波电视、噪声测井等（频率由高向低发展，20KHZ~1.5KHZ）。
3）核测井，种类繁多，主要分三大类：伽马测井、中子测井和核磁共振测井，伽马测井具体如下：自然伽马测井、自然伽马能谱测井、密度测井、岩性密度测井、同位素示踪测井等。
中子测井具体如下：超热中子测井、热中子测井、中子寿命测井、中子伽马
测井、C/O比测井、PND-S测井、中子活化测井等。
发展趋势：中子源-记录伽马谱类（非弹性散射、俘获伽马、活化伽马等不
同时间测量）。
4）生产测井，主要分为三大类：生产动态测井、工程测井、产层评价测井。
生产动态测井方法主要有：流量计、流体密度计、持水率计、温度计、压力计、井下终身监测器等。
工程测井方法主要有：声幅、变密度测井仪、水泥胶结评价测井仪、磁定位测井仪、多臂微井径仪、井下超声电视、温度计、放射性示踪等。
产层评价方法测井：硼中子寿命、C/O比测井、脉冲中子能谱（PNDS）、过套管电阻率、地层测试器、其它常规测井方法组合等。
5）随钻测井，大部分实现原理与常规电缆测井相同，实现方式上有许多特殊性。
测井方法主要特征总结归类表。
测井仪器方法及原理重点
精品课程作业:第一章双测向测井习题一1.为什么要测量地层的电阻率？2.测量地层电阻率的基本公式是什么？3.普通电阻率测井测量地层电阻率要受到那些因素的影响？4.聚焦式电阻率测井是如何实现对主电流聚焦？如何判断主电流处于聚焦状态？5.画出双测向电极系，说明各电极的名称及作用。
6.为什么双测向的回流电极B和参考电极N要放在无限远处？“无限远处” 的含义是什么？7.为什么说监控回路是一个负反馈系统？系统的增益是否越高越好？8.为什么说浅屏流源是一个受控的电压源？9.试导出浅屏流源带通滤波器A3的传递函数。
10.已知该带通滤波器的中心频率为128Hz，求带通宽度、11.为什么说深测向的屏流源是一个受控的电流源。
12.监控回路由几级电路组成？各起何作用？13.试画出电流检测电路的原理框图，说明各单元的功用？14.双测向测井仪为什么要选用两种工作频率？15.测量地层冲洗带电阻率的意义是什么？16.和长电极距的电阻率测井方法相比，微电阻率测井方法有什么异同？17.为了模拟冲洗带电阻率R xo为1000Q - m和31.7Q • m，计算出微球形聚焦测井仪的相应刻度电阻值R(K=0.041m)。
18.为了测量地层真电阻率，应当选用何种电极系？19.恒流工作方式有什么优点？20.求商工作方式有什么有缺点？21.给定地层电阻率变化范围为0.5〜5000Q - m，电极系常数为0.8m，测量误差8为5%，屏主流比n为103，试计算仪器参数：G、G、G j、W0、W lmax、r、E(用求商式)。
V第二章感应测井习题二1.在麦克斯韦方程组中，忽略了介质极化的影响，试分析这种做法的合理性。
2.已知感应测井的视电导率韦500 (Ms/m)，按感应测井公式计算地层的真电导率，要求相对误差小于1%。
3.单元环的物理意义是什么？4.相敏检波器可以从感应测井信号中检出有用信号，那么，为什么在设计线圈系时好要把信噪比作为一个重要的设计指标？5.画出1503双感应测井仪深感应部分的电路原理框图，说明各部分电路功能。
测井方法、原理、应用分类总结
一、测井方法的主要分类
1）电法测井，又分自然电位测井、普通电阻率测井、侧向（聚焦电阻率）测井、感应测井、介电测井、电磁波测井、地层微电阻率扫描测井、阵列感应测井、方位侧向测井、地层倾角测井、过套管电阻率测井等（频率：从直流0~1.1GHZ）。
2）声波测井，又分声速测井、声幅测井、长源距声波全波列测井、水泥胶结评价测井、偶极（多极子）声波测井、反射式声波井壁成像测井、井下声波电视、噪声测井等（频率由高向低发展，20KHZ~1.5KHZ）。
3）核测井，种类繁多，主要分三大类：伽马测井、中子测井和核磁共振测井，伽马测井具体如下：自然伽马测井、自然伽马能谱测井、密度测井、岩性密度测井、同位素示踪测井等。
中子测井具体如下：超热中子测井、热中子测井、中子寿命测井、中子伽马
测井、C/O比测井、PND-S测井、中子活化测井等。
发展趋势：中子源-记录伽马谱类（非弹性散射、俘获伽马、活化伽马等不
同时间测量）。
4）生产测井，主要分为三大类：生产动态测井、工程测井、产层评价测井。
生产动态测井方法主要有：流量计、流体密度计、持水率计、温度计、压力计、井下终身监测器等。
工程测井方法主要有：声幅、变密度测井仪、水泥胶结评价测井仪、磁定位测井仪、多臂微井径仪、井下超声电视、温度计、放射性示踪等。
产层评价方法测井：硼中子寿命、C/O比测井、脉冲中子能谱（PNDS）、过套管电阻率、地层测试器、其它常规测井方法组合等。
5）随钻测井，大部分实现原理与常规电缆测井相同，实现方式上有许多特殊性。
测井方法主要特征总结归类表。
井径测井原理、计算方法、主要应用、仪器刻度、质量控制
井径测井原理、计算方法、主要应用、仪器刻度、质量控制井径测井是一种地球物理测井方法，主要用于测量井孔直径的变化，了解地层的岩性、物性和含水性等信息。
以下是关于井径测井的原理、计算方法、主要应用、仪器刻度以及质量控制等方面的详细介绍。
一、井径测井原理井径测井的原理基于井孔直径的变化与地层的岩性、物性和含水性等因素之间的关系。
当地层性质一定时，井孔直径的变化主要受井孔形状的影响。
因此，通过测量井孔直径的变化，可以了解地层的岩性、物性和含水性等信息。
二、井径测井计算方法井径测井的计算方法主要是通过测量井孔直径的变化，计算出地层的岩性、物性和含水性等信息。
具体来说，可以通过以下步骤进行计算：1.测量井孔直径的变化；2.根据测量结果，计算出地层的岩性、物性和含水性等信息；3.将计算得到的信息与实验室分析结果进行对比，以验证计算结果的准确性。
三、井径测井的主要应用井径测井的主要应用包括以下几个方面：1.确定地层的岩性、物性和含水性等信息；2.评价地层的渗透性；3.确定地层的厚度和埋深；4.预测地层的产水量；5.监测地下水的开采情况。
四、仪器刻度井径测井的仪器刻度是保证测量准确性的重要环节。
一般来说，井径测井的仪器刻度需要考虑以下几个方面：1.刻度标准：需要建立一套标准的刻度体系，以保证测量结果的准确性；2.刻度环境：需要在特定的环境下进行刻度，以保证刻度结果的可靠性；3.刻度周期：需要定期进行刻度，以保证测量结果的准确性。
五、质量控制为了保证井径测井的测量结果准确性，需要进行严格的质量控制。
具体来说，需要做到以下几点：1.保证仪器的精度和稳定性；2.保证测量环境的稳定性和可靠性；3.保证测量人员的专业素质和技术水平；4.对测量结果进行多次重复测量，以保证测量结果的准确性；5.将测量结果与实验室分析结果进行对比，以验证测量结果的准确性。
六、总结井径测井是一种重要的地球物理测井方法，可以用于了解地层的岩性、物性和含水性等信息。
《测井仪器原理》-文档资料
2.1.1 基本测量原理
e R M 'd d L it M '( jM )d d T it2 M ' iT M
eXM"ddTitjM"iT
σ
eLMddTitjMTi
iT I0ejt
• 在二次交变电磁场作用下，接收线圈中产生与地层电导率σ相关的感 应电动势eR ，且相位滞后π
• 因直接耦合产生的与地层电导率无关感应电势ex ，相位滞后π/2，必 须设法消除
• Usr增到i（r2＋r3）>0.7V时
U sc [i(r 1 r 2 r 3 ) i1 r 1 ]
• Usr增到ir3>0.7V时
i1
i(r2 r3) R8
UD1 R8
U s c [ i( r 1 r 2 r 3 ) i 1 r 1 i 2 ( r 1 r 2 )] i2
ir3 R7
1
GZ () 821L2
L L
2
2
L L
2
2
=GZ-1*A
(Z ) G Z 1 ()A (Z )dn(G Z 1i)
i n
A( iZ ) w 00 w 11 w 22
• 因感应线圈系纵向探测特性（几 何因子GZ）的非理想化使地层受围 岩影响畸变成为A
w02w1 1
（w1=w2）
参考信号放大器
R
KC
1
ZF Z
ZF
( 1
C13
//R8)
Z
1 C9
R9
相移网络
X
相敏检波器
变压器偶合全波R-PSD 变压器偶合半波X-PSD
20kHz主振荡器 ALC
• 变压器偶合自激推挽式振荡器，输出电流1.578A，功率约20W • 频率微调至20000±25Hz • Q3等组成ALC电路，稳定幅度可调 • 用电流互感器提供200mV的参考信号
测井仪器方法及原理重点
测井仪器方法及原理重点测井仪器是用于测量地下井筒中岩石、流体等特性参数的仪器设备。
测井仪器主要包括测量工具和解释分析系统两个部分。
测量工具是指用于测量地层特性数据的设备，包括钻井前测量、钻井过程测量和完井后测量等不同阶段的测井工具。
解释分析系统是指用于对测井数据进行分析和解释的软件系统。
下面将具体介绍测井仪器的方法及原理重点。
首先是测井仪器的电测法。
电测法是利用地层中存在的电阻率差异，通过测量电流和电压的方式来揭示地层特性。
电测法主要包括测量电阻率和测量自然电位。
测量电阻率的方法有直流电阻率测量和交流电阻率测量。
直流电阻率测量是通过在井筒内放置电极，通过测量电流和电压的比值来计算电阻率。
交流电阻率测量则是利用井筒内放置的发射电极和接收电极之间的电场产生的电流信号，通过测量电流的方式，利用频率依赖性原理计算电阻率。
测量自然电位的方法主要包括测量自然电位剖面和测量井中自然电位分布。
自然电位是指地层中存在的电流不均匀分布所引起的电势差。
测量自然电位剖面是通过在井筒中浸泡阳极和阴极电极，利用其产生的电势差来反映地层的电势差分布情况。
测量井中自然电位分布则是通过在井中放置电极，利用地层中已存在的电流分布来测定电势差。
其次是测井仪器的声波测量法。
声波测量法是利用声波在地层中传播的速度和衰减特性来推断地层的弹性特性。
声波测量法主要包括测量声波传播速度和测量声波衰减。
测量声波传播速度的方法主要有固体弹性波测井和液相声波测井两种。
固体弹性波测井是通过在地层中产生固体弹性波，利用输入信号与接收信号的时间差计算声波传播速度。
液相声波测井则是通过在井筒中产生液相声波，利用井筒中声波传播速度推断地层参数。
测量声波衰减的方法主要有吸音测井和质量流测井。
吸音测井是通过发送声波信号，在地层中测量声波传播过程产生的能量损失，从而推断地层的声波衰减特性。
质量流测井则是通过在井筒中产生旋涡流，在流体中测量声波信号的能量衰减情况。
最后是测井仪器的放射性测量法。
测井的三大基本方法
测井的三大基本方法测井的三大基本方法测井是石油勘探开发中不可或缺的一项技术，其主要作用是通过对地下岩石的物理、化学性质进行测量，从而了解油气藏的储层性质、含油气性能等信息。
目前，测井技术已经发展出了多种方法，其中最常见的有电测井、声波测井和核子测井三种基本方法。
下面将详细介绍这三种方法的原理、应用以及注意事项。
一、电测井1. 原理电测井是利用地层中不同岩石对电流的导电性能差异来识别和分析油气藏储层的一种方法。
具体来说，当钻杆上带有电极时，钻杆与地层之间形成一个回路。
当向钻杆上加入直流或交流电源时，由于地层中不同岩石对电流导电性能不同，因此在钻孔内产生了一系列复杂的电场分布和信号变化。
通过对这些信号进行处理和解释，可以得到地层中水含量、孔隙度、渗透率等重要参数。
2. 应用电测井主要用于识别和评价含水层、油气储层的孔隙度、渗透率等参数。
在石油勘探开发中，电测井可以用来确定油气藏的位置、厚度和含油气性质，为后续的钻井和开发提供重要依据。
3. 注意事项在进行电测井之前，需要对钻杆和测量仪器进行彻底检查，确保其正常工作。
此外，在进行数据处理和解释时，需要考虑地层中不同岩石对电流导电性能的影响因素，并且对数据进行合理校正。
二、声波测井1. 原理声波测井是利用地层中不同岩石对声波传播速度和衰减程度的差异来识别和分析油气藏储层的一种方法。
具体来说，在进行声波测井时，向钻孔内发射一定频率的声波信号，并通过接收器记录下信号经过地层后返回到接收器所需的时间。
通过计算这些时间差以及信号频率等参数，可以得到地层中不同岩石的密度、弹性模量等物理参数。
2. 应用探开发中，声波测井可以用来识别和定位油气储层、判断储层中的含油气性质以及评价钻井效果等。
3. 注意事项在进行声波测井之前，需要对测量仪器进行校准和测试，确保其正常工作。
此外，在进行数据处理和解释时，需要考虑地层中不同岩石对声波传播速度和衰减程度的影响因素，并且对数据进行合理校正。
测井仪器方法及原理-第一章1
I
4 AM
VN
I
4 AN
上一页 下一页
普通电阻率测井原理 （电阻率公式推导）
• 由上两式可得M、N两点间的电位差V为
V VM VN
MN 4 AM AN
I
上一页
下一页
普通电阻率测井原理 （电阻率公式推导）
• 显然M、N间的平均电阻率 为
• 令
4 AM AN V MN 4 AM AN MN
电流聚焦测井方法
• 既然在实际测井中，电极是柱面，周围的盐水 泥浆也是柱壳，地层是层状，沿径向是均匀的， 那么能否将电流设计成沿径向流动，这样，虽然 盐水泥浆（均质）的电阻率非常小，但它与径向 均匀的地层电阻是串联关系呢？ • 据此，人们设计了电流聚焦式侧向测井仪。
电流聚焦测井方法
图1-2 电极系、地层、岩盐的相互关系示意(三侧向）
侧向测井仪器测量原理
图1-3
三侧向测井仪电极系和主电流层示意图
三侧向测井仪器测量原理
上一页 下一页
普通电阻率测井原理
• 由上面普通电阻率测井原理我们知道，在 存在盐水泥浆和膏盐的地层中， 由于其电 阻率很低，分流作用非常强，使普通电阻 率测井无法进行。为了改善该情况，人们 提出了电流聚焦测井方法。
上一页
下一页
电流聚焦测井方法
普通电阻率测井方法是把供电电极当成 点电极，电流是沿以点电极为球心的球的 半径方向，向四面流动，其等电位面是球 面。在实际测井中，电极是柱面，周围的 盐水泥浆也是柱壳，实际地层也是层状， 而非均质无限大，这就破坏了普通电阻率 测井的基本假设。
FR S
w
（1——2）
2 w
上一页
下一页
测井技术发展与测井仪器的原理
测井技术发展与测井仪器的原理摘要：本文论述了测井技术的发展经历了四个阶段，测井的概念，测井的优点，测井所能解决的主要问题，重点论述了psmd-1密度三侧向探管，psv声波探管，pqbl声波变密度全波列探管的测井原理与应用。
关键词：测井技术发展仪器原理一、测井技术发展自1927年发明测井以来，测井技术的发展经历了四个阶段：1.模拟记录阶段模拟记录的特点：采集的数据量小，传输速率低。
使用的主要测井方法：声速（纵波）测井、感应测井、普通电阻率测井、配备井径、自然电位、自然伽马测井。
2.数字测井阶段与之相应的测井方法有双感应-八侧向、双侧向-微球形聚集测井、三孔隙度测井（声速测井、中子孔隙度测井、补偿密度测井）再加上井径测量、自然伽马测井、自然电位测井，称之为常规“九条曲线”测井。
3.数控测井阶段除一般的常规测井外，已增加了自然伽马能谱测井、岩性密度测井、碳氧比能谱测井、长源距声波测井、电磁波传播测井、地层倾角测井，这些新的测井方法，可提取更多的有用信息，扩大了测井的应用领域，提高了用测井资料评价油（气）层及解决地质问题的能力。
4.成像测井阶段随着勘探和开发更复杂、更隐蔽的油气藏发展，对测井也提出了更多的要求，成像测井系统正是在这样的背景下发展起来的。
二、测井主要应用1.测井的概念采用专门的仪器设备，沿井身（钻井剖面）测量地球物理参数的方法，称地球物理测井（简称测井）。
地球物理特性如岩层的电化学特性、导电特性、声学特性、放射性及中子特性等。
2.测井的优点测井是研究岩层地质特性的间接方法，它与其它录井方法相比，具有许多重要优点，主要是效率高、成本低、效果好。
只需要很短的时间就能采集到大量的测井信息，而且这些资料是在岩层的自然条件下测量的，这就更接近于岩层的真实情况。
3.测井所能解决的主要问题3.1详细划分岩层，准确确定岩层的深度和厚度。
3.2确定岩性和孔隙度。
3.3划分储集层并对其含油性作出评价。
3.4进行地层对比，研究构造和地层沉积问题等。
测井仪器原理一
测井仪器原理（一）
20
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
5、跟踪延迟电路
测井仪器原理（一）
21
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
5、跟踪延迟电路
工作波形
测井仪器原理（一）
22
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
6、时差比较电路
3.2.3 地面仪工作原理
2、鉴别放大和时差形成电路
测井仪器原理（一）
17
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
2、鉴别放大和时差形成电路
比较器幅度鉴别
延迟、延迟们组
目的：从时间上压制干扰
功能：设定R1、R2、r1和r2的允许检测期间
信号分离门组
时差形成触发器
测井仪器原理（第一部分）
第0章 绪论 第1章 电流聚焦测井仪 第2章 感应测井仪 第3章 声波测井仪
测井仪器原理（一）
1
第3章声波测井仪
3.1 声波测井原理 3.2 双发双收声波测井仪 3.3 其它类型声波测井仪简介
测井仪器原理（一）
2
3.1 声波测井原理
3.1.1 岩石中声波的传播参数
测井仪器原理（一）
11
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
仪器框图（声速测量部分）
测井仪器原理（一）
12
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
主要工作波形
测井仪器原理（一）
13
3.2 双发双收声波测井仪
3.2.3 地面仪工作原理
地球物理测井方法与原理
地球物理测井方法与原理地球物理测井是一种对地下储层进行测量、分析和评价的方法。
通过测井工具的下井进行物理量的测定，可以获取地下储层的岩性、地层厚度、孔隙度、渗透率等信息，对油气田勘探开发及油层工程有着重要的意义。
本文将介绍地球物理测井的基本原理和常用方法。
一、测井原理地球物理测井的基本原理是利用测井工具发射相应的能量，将能量通过地层传播后，接收到的反射波或散射波作为信息来获取地下储层的特性。
根据测井工具使用的能量类型和测量的物理量，可将地球物理测井方法分为以下几类。
1. 电测井方法电测井方法是利用测井仪器对地层中的电阻率进行测量，以反映岩层的含油、含水性质。
常用的电测井方法有直流电阻率测井、交流电阻率测井和自然电位测井等。
2. 声测井方法声测井方法是利用声波在地下储层中的传播特性，推断出地层的弹性参数和岩性。
主要包括测井声波、声波速度测井、声阻抗测井和共振测井等。
3. 密度测井方法密度测井方法是通过测量地下储层中的密度，来推断岩层的孔隙度、饱和度等。
常见的密度测井方法有伽马射线测井、中子测井和密度测井等。
4. 核磁共振测井方法核磁共振测井方法是利用核磁共振现象对地下储层进行测量，推断岩层的孔隙度、饱和度和渗透率。
核磁共振测井方法在近年来逐渐兴起，具有高分辨率、无辐射等优点。
二、常用测井方法1. 伽马射线测井伽马射线测井是通过测量地下储层中伽马射线的强度，来判断岩石的密度和放射性元素的含量。
根据伽马射线的特性，可以获得地层的层位、岩性和饱和度等信息。
2. 电阻率测井电阻率测井是通过测量地层中的电阻率，来判断岩石的导电性质和饱和度。
不同的岩石具有不同的电阻率特性，通过电阻率测井可以判断地层的岩性变化和油气的分布情况。
3. 声波速度测井声波速度测井是通过测量地层中声波的传播速度，来判断岩石的弹性参数和孔隙度。
声波在不同岩石中的传播速度不同，通过声波速度测井可以获得地层的岩性、渗透率和孔隙度等信息。
4. 中子测井中子测井是通过测量地层中中子的散射和吸收情况，来推断岩石的孔隙度和饱和度。
感应测井仪器的刻度原理及方法
感应测井仪器的刻度原理及方法
一、感应测井仪器的刻度原理
感应测井仪器（Induction Well Logging Instruments）是对井下介质的电磁属性进行测量，测量结果反映出井下介质的物理和化学性质。
感应测井仪器的刻度是指将测量结果标定到一定单位，以便读者了解其意义，进行数据分析和解释，从而提高测井的精度。
感应测井仪器的刻度原理是：先建立一定尺度的棒图，将纵坐标的标尺设定为测量结果，横坐标的标尺设定为单位值，再根据测量结果对横轴进行标定，最后将纵轴标尺设定为单位值即可完成测井仪器的刻度。
二、感应测井仪器的刻度方法
（1）直接刻度法
直接刻度法是使用一组标准样品，然后把相同的样品放入测量仪器里面，通过比较测量值，把人为设定的一组标准样品标定到单位值，从而实现仪器的刻度。
由于使用标准样品，因此仪器的刻度精度较高，但需要准备大量标准样品，成本较高，并且每次测量都要测试标准样品，这可能影响仪器的精度，而且测试样品的数量多，费用也会相应增加。
（2）间接刻度法
间接刻度法是依据某种物理规律，利用仪器计算出的测量结果自动标定到单位值，从而实现仪器的刻度。
由于不需要消耗大量标准样
品，只需要简单的计算，因此其刻度精度不会因为测量次数的多少而变化，而且成本较低，是一种比较理想的刻度方法。
(完整版)《测井仪器原理》第三章阵列感应测井仪器
(1)与地面计算机通信(包括对控制命令的解码、发送和 接收数据)。
(2)采集信号并处理。
(3)与发射电路通信。
二、主要电路分析
1．发送控制电路 2. 预处理电路 3. 发射驱动电路 4. 通信接口电路 5. 信号采集电路 6. C30主控制电路
+5V +15V C36
.1 8
OP1776S C14
4 5 U18 6
.1 -15V
NC74HC860
9 10
U18
8
NC74HC860 12 13 U18 11
NC74HC860
+5V R64 1K
NR
500KHZ
SER_TX SER_RX
NR
80 81 82 83 84 85 86 87 88 89 90 91 92 95
+
+
预处理
模数转换
堆垛处理
图3-5 子阵列处理框图
每个子阵列的信号经预处理通道处理后 经屏蔽双绞线传送到其上部的EA短节， 然后由EA短节中的七个DSP采集模块对 每个子阵列的信号进行采集和处理，这 个处理过程形象的称之为“栈式存储”， 从而得到对应每个子阵列的七个特性信 息，每个特性信息占用96个缓冲区，每 个缓冲区字长为32位。
图3-3 HDIL阵列感应测井仪器组成框图
经由地层传来的R-信号由多组线圈接收。每组线圈，包括 发送线圈，都是测量部分的子阵列，发射线圈是所有子阵 列的基础。仪器共有7个子阵列。都具有靠近发射线圈的接 收线圈。每组接收线圈都由两个线圈组成，一个线圈是辅 助线圈(靠近发射线圈)，另一个线圈是主接收线圈，图3-4 给出了每个子阵列的工作方式。
INC+ INC-
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精品课程作业：第一章双测向测井习题一1.为什么要测量地层的电阻率？2.测量地层电阻率的基本公式是什么？3.普通电阻率测井测量地层电阻率要受到那些因素的影响？4.聚焦式电阻率测井是如何实现对主电流聚焦？如何判断主电流处于聚焦状态？5.画出双测向电极系，说明各电极的名称及作用。
6.为什么双测向的回流电极B和参考电极N要放在无限远处？“无限远处”的含义是什么？7.为什么说监控回路是一个负反馈系统？系统的增益是否越高越好？8.为什么说浅屛流源是一个受控的电压源？9.试导出浅屛流源带通滤波器A3的传递函数。
10.已知该带通滤波器的中心频率为128Hz，求带通宽度、11.为什么说深测向的屛流源是一个受控的电流源。
12.监控回路由几级电路组成？各起何作用？13.试画出电流检测电路的原理框图，说明各单元的功用？14.双测向测井仪为什么要选用两种工作频率？15.测量地层冲洗带电阻率的意义是什么？16.和长电极距的电阻率测井方法相比，微电阻率测井方法有什么异同？17.为了模拟冲洗带电阻率R xo为1000Ω·m和31.7Ω·m，计算出微球形聚焦测井仪的相应刻度电阻值R(K＝0.041m)。
18.为了测量地层真电阻率，应当选用何种电极系？19.恒流工作方式有什么优点？20.求商工作方式有什么有缺点？21.给定地层电阻率变化范围为0.5～5000Ω·m，电极系常数为0.8m，测量误差δ为5％，屛主流比n为103，试计算仪器参数：G、G v、G I、W0max、W lmax、r、E（用求商式）。
第二章感应测井习题二1.在麦克斯韦方程组中，忽略了介质极化的影响，试分析这种做法的合理性。
2.已知感应测井的视电导率韦500（Ms/m），按感应测井公式计算地层的真电导率，要求相对误差小于1％。
3.单元环的物理意义是什么？4.相敏检波器可以从感应测井信号中检出有用信号，那么，为什么在设计线圈系时好要把信噪比作为一个重要的设计指标？5.画出1503双感应测井仪深感应部分的电路原理框图，说明各部分电路功能。
6.证明：在发射线圈两端并接谐振电容可以提高发射电流强度。
7.补偿刻度法的应用范围σ＜X L，其中σ为电导率刻度值，X L为刻度环感抗，用阻抗圆图的方法证明之。
8.在线圈系对称的条件下，试导出五因子褶积滤波因子的计算公式。
9.简述感应测井仪得到刻度步骤。
第三章电磁波传播测井习题三1.电磁波测井主要是反映地层何种物理量的变化？为什么它一定要工作在微波频段？2.用TPO法得到的地层含水饱和度不受地层水矿化度的影响，试说明其原因。
3.阐述衰减测量的原理。
这里测得的衰减量是否全部由地层的导电性引起的？4.说明锁相环对稳定振荡信号频率的作用和原理。
5.在EPT测井仪的设计中，为什么要引入降频电路？把微波信号降至低频信号后再进行位移测量的理论依据是什么？6.EPT测井仪采用仪器内部产生的刻度信号进行刻度，试分析这种刻度方法的优点和缺点。
第四章裸眼井声波测井习题四1.何为弹性体？再什么条件下可把岩石看成弹性体？2.写出体波何表面波的数学表达式。
再裸眼井中存在哪些体波何表面波，并说明它们的各自传播特性。
3.设地层的最低纵波速度为1800m/s，泥浆声速为1450m/s，井的直径试9英寸，换能器直径为51mm，计算声速测井仪的最小源距。
4.声波测井仪的工作方式可以试单发单收、单发双收和双发双收，试从声速测井角度出发分析它们的测量原理，并选出最佳的工作方式。
5.阐述声系中的油囊、隔声体和扶正棒的作用，仪器再井内不居中对声波测井灰带来什么影响？6.设声速测井仪能分辨最小地层厚度为2英尺，对时差的采样速率为5次/秒，试问声速测井的最高测速试多少？7.在声速测井过程中，测井电缆中传递着哪些信息，分别说明它们的作用。
8.把接受放大器电路用原理框图表示出来，并说明它们的作用。
9.在声波测井中，时间鉴别门的作用是什么？在声波测井模块SLM中一共设计了几种时间鉴别门，各有什么特点和用途？10.阐述SLM各子系统的主要功能。
第五章固井声波测井习题五1.为什么套管波幅度能反映水泥胶结质量？说明它的物理依据。
2.与声波测井仪相比，指出声幅测井仪在电路设计上有哪些不同的要求？3.变密度测井为什么能反映第二胶结面的胶结状况？试分析自由套管、第二胶结面未胶结好和第一、第二胶结面都良好等三种情况的变密度测井记录图像的特征。
4.二次保持在幅度调宽记录中起什么作用？5.分析脉冲调宽器的工作原理，并说明该电路的调整过程。
6.CET测井仪换能器的中心频率通常选取套管壁的厚度谐振频率，试给出该频率的计算公式。
设套管壁厚度为5mm，计算其厚度谐振频率，套管声速取5500m/s。
7.在CET测井中，W3的开窗时间在W2的开窗时间之前，为什么称W3的时窗为地层波识别窗？8.简述Z-80微处理器在CET测井仪中的作用和功能。
9.超声电视测井和CET测井都属于超声反射法测井，试指出这两种测井方法的异同点。
第六章放射性测量中的统计学和误差估计习题六1.设测量样品中的真平均计数率是5计数/s，使用泊松分布公式确定得到计数率≤2计数/s的概率。
2.若某时间内的真计数值是100个计数，求得计数为104个的概率，并求出计数值落在96～104范围内的概率。
3.本底计数率是500±20计数/min，样品计数率是750±25计数/min，求净计数率及误差。
4.测样品8min得平均计数率25计数/min，测本底4min得平均计数率18计数/min，求样品净计数率及误差。
5.在刻度井测井中，测得刻度井计数率约为104计数/min，本底井计数率约2500计数/min，若要求测量误差≤5％，刻度井和本底井得测井时间各取多少？6.在同一条件下对模型井测井得两次计数分别是4012和4167，问按显著度α为0.05得水平，计数得差异是否正常？7.在模型井中测得的一组数据是1010，1018，1002，950，1060，试检验这组数据是否正常？8.试判断下列一组定点测井值中，有无需要舍弃得数据：1.52，1.46，1.61，1.51，1.55，1.49，1.68，1.46，1.50，1.83。
9.对井径测量了7次，数据如下：169.2，168.3，171.1，170.2，169.1，170.6，172.2mm。
求测量值得标准误差，并把结果分别用绝对误差和相对误差表示出来。
10.对某量测量5次，得到：5.782，5.791，5.771，5.797，5.780。
试作出在置信概率分别为0.683和0.90时对真值得估计。
第七章自然γ能谱测井习题七1.已知钾盐（KCL）得密度为1.98g/cm3,钾元素中40K约占0.0118％，试计算1cm3钾盐中含有多少个40K原子核，放射性活度，β辐射强度以及γ辐射强度（40K半衰期为T1/2=1.26×109α）。
2.已知某矿石中K得含量为1.5％，238U和232Th的含量分别试1.5mg/l 和10mg/l，试分别求该矿石中1.46Mev、1.76Mev、2.62Mev，γ射线得辐射强度（假定U，Th均达到平衡）。
3.已知某块碳酸盐岩中，238U和232Th的放射性活度分别试0.737pci和0.186pci，求T h/U重量比。
（238U的T1/2＝4.468×109α，232Th的T1/2＝1.41×109α）。
4.已知Pb的K、L、M、N层电子的结合能分别试87.6，15.8，3.85，，0.89kev。
试求当入射γ射线的能力为0.238 Kev时，从各层打出的光电子的能量。
5.一个0.3 Mev的γ光子与一个原来静止的电子发生对碰，试用能量守恒和动量守恒定律，求出这个反冲电子的速度。
6. 在康－吴效应中，如果入射光子的波长为0.2OA ，当散射光与入射光前进方向的夹角为300和900时，试计算散射光相对入射光波长的改变△λ，散射光子的能量及反冲电子的能量。
7. 实验测得康－吴效应中反冲电子的最大能量为0.45Mev ，求原入射光子的能量。
8. 能量为2.62Mev 的γ光子被自由电子散射，其散射角为900，试求散射光子和反冲电子的能量。
9. 能量为1Mev 的γ光子发生康－吴散射，其波长增加了25％，求反冲电子的能量。
10. 能量为1Mev 的γ光子发生康－吴散射，其散射角为450，试求散射后γ光子的能量、康普顿电子的能量和它的反冲角。
第八章 伽马能谱岩性密度测井习题八1. 已知铝的密度为2.7g/cm 3,试求它的电子密度、电子密度指数和视密度。
2. 孔隙度为5％和20％的石灰岩、砂岩和白云岩的“石灰岩孔隙度”分别是多少？试比较岩性影响的大小与孔隙度的关系。
注明：令“石灰岩孔隙度”为φ‘ fa f maa maa a ρρφρρρρφ----=灰灰])([' 3. 已知纯灰岩水层ρb ＝2.5g/cm 3，淡水泥浆，试计算孔隙度。
4. 由γ能谱岩性密度测井测得P e ＝5，ρb ＝2.4g/cm 3，试判断地层的岩性和孔隙流体的种类。
5. 已知白云岩（CaCO 3·MgCO 3）的电子密度指数为P e ＝2.863，试求它的光电子吸收截面指数P e 和体积光电吸收截面指数U.6. 由表3－1前7种岩石和淡水的密度和电子密度数据，求出7种淡水饱和岩石地层孔隙度为φ＝5％与20％时的ρe 和ρb 的值；并作出ρe 和ρb 的关系曲线图。
7. 由表3－1的数据，并假定储层含油饱和度S O =70%,求油、水饱和的砂岩地层的孔隙度（该地层由测井得ρb ＝2.25g/cm 3）。
8. 计算孔隙度为φ＝20％得淡水饱和石灰岩的ρe 、P e 和U 的值。
9. 试述伽马能谱岩性密度测井区分岩性的方法；为什么能区分？10. 设地层孔隙度分别试0％、2％、5％、10％、15％、20％、25％、30％，含水饱和度S w ＝80％，计算砂岩、石灰岩、硬石膏、钾盐和石膏为骨架的油水饱和地层的ρe 、ρb 、P e 和U 的值。
并分析这些数值与岩性和孔隙度的关系。
第九章 快中子非弹性散射γ能谱碳氧比测井习题九1. 中子具有哪些性质？按其功能分类可分为哪几类？2. 写出在核测井中应用的加速器中子源的核反应式。
