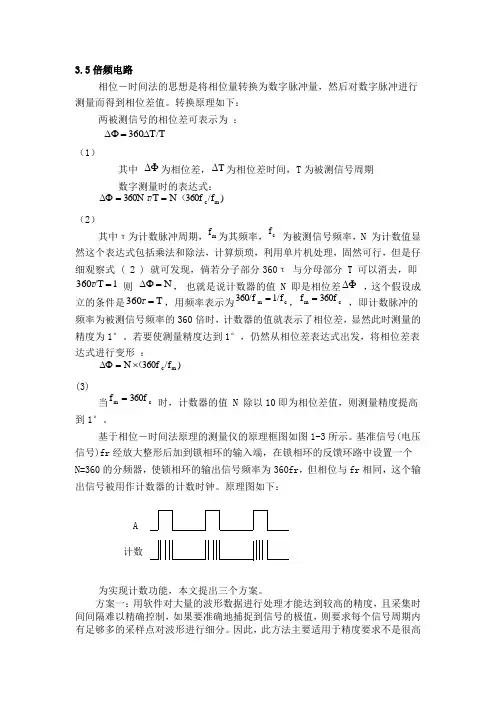

3.5倍频电路相位－时间法的思想是将相位量转换为数字脉冲量，然后对数字脉冲进行测量而得到相位差值。
转换原理如下：两被测信号的相位差可表示为 ： T/T360∆=∆Φ（1）其中 ∆Φ为相位差，T ∆为相位差时间，T 为被测信号周期 数字测量时的表达式：)/f 360f N /T 360N m c （==∆Φτ（2）其中τ为计数脉冲周期，m f 为其频率，c f为被测信号频率，N 为计数值显然这个表达式包括乘法和除法，计算烦琐，利用单片机处理，固然可行，但是仔细观察式 ( 2 ) 就可发现，倘若分子部分360τ 与分母部分 T 可以消去，即1/T 360=τ 则 N=∆Φ， 也就是说计数器的值 N 即是相位差∆Φ ，这个假设成立的条件是T360=τ，用频率表示为cm1/f 360/f=，cm 360ff = ，即计数脉冲的频率为被测信号频率的360倍时，计数器的值就表示了相位差，显然此时测量的精度为1°。
若要使测量精度达到1°，仍然从相位差表达式出发，将相位差表达式进行变形 ：)/f 360f N m c （⨯=∆Φ(3)当cm 360ff = 时，计数器的值 N 除以10即为相位差值，则测量精度提高到1°。
基于相位－时间法原理的测量仪的原理框图如图1-3所示。
基准信号(电压信号)fr 经放大整形后加到锁相环的输入端，在锁相环的反馈环路中设置一个N=360的分频器，使锁相环的输出信号频率为360fr ，但相位与fr 相同，这个输出信号被用作计数器的计数时钟。
原理图如下：A计数为实现计数功能，本文提出三个方案。
方案一：用软件对大量的波形数据进行处理才能达到较高的精度，且采集时间间隔难以精确控制，如果要准确地捕捉到信号的极值，则要求每个信号周期内有足够多的采样点对波形进行细分。
因此，此方法主要适用于精度要求不是很高的情况，或者用于数字存储示波器中。
方案二：相位－电压法则是基于RC 电路的积分和ICL7136芯片的显示校正网络来实现相位差的测量和显示，其测量精度和稳定度都不够高。
锁相环实现倍频的原理是什么？锁相环的组成及倍频的三种方法解析
锁相环实现倍频的原理是什么？锁相环的组成及倍频的三种方法解析锁相环的组成部分锁相环主要由压控振荡器，鉴相器，低通滤波器，以及参考频率振荡器组成。
压控振荡器主要实现电压与频率的变换，鉴相器主要实现把压控振荡器的频率与参考频率振荡器的频率进行比较。
低通滤波器主要是滤除信号中的高频分量，参考频率振荡器提供参考频率。
锁相环是如何实现倍频的？原理是什么？当锁相环处于锁定状态时，鉴相器（PD）的两输入端一定是两个频率完全一样但有一定相位差的信号。
如果它们的频率不同，则在压控振荡器（VCO）的输入端一定会产生一个控制信号使压控振荡器的振荡频率发生变化，最终使鉴相器（PD）的两输入信号（一个是锁相环的输入信号Vi，一个是压控振荡器的输出信号V o）的频率完全完全一样则环路系统处于稳定状态。
倍频电路
基于此原理，如果在VCO之后，加一个分频器（n分频），在反馈回锁相环输入端，此时输出信号为原来的n倍。
倍频的三种方法1、傅里叶法
这是一种最简单的模拟信频方式及它采用了傅里叶级数。
每一个周期性的信号能定义为一个基频及它的谐波部分的和。
如果你变换振荡器的正弦波输出为方波，那么你能用下面的关系式：
下一步你必须选择这正确的次谐波。
你用一个带通滤波器去衰减其它部分来选择要的部分。
注意：此法仅适用于低频。
2、锁相环法
这是一种最简单的倍频方法。
在这个方法中，输出频率不是直接是基准频率的倍频，但出。
用CD4046 组成的高倍锁相倍频器
SM 2581 有如下特点 : ●内含四个电阻通道 , 分别作为四个可调 电位器 ; ●根 据 后 缀 不 同 , 可 变 阻 值 范 围 有 10kΩ、50kΩ、100kΩ 三种 ; ●每个电阻通道有 256 个滑臂阻值定位 点 ,可用微处理器进行编程控制 ,也可手动控制 ;

(下转 45 页)
图 1 SM 2581 管脚排列图
- 36 -
《国外电子元器件》1998 年第 2 期 1998 年 2 月
●新特器件应用
用 CD4046 组成的高倍锁相倍频器
电子工业部第 22 研究所 孙广俊 张景伟
摘要 : 本文介绍了锁相环集成电路 CD4046 的内部结构功能及特点 ,并给出在高倍锁 相倍频器中的应用 。 关键词 :锁相环 锁相倍频 压控振荡 分频
CD4046 的组成方框图如图 1 所示 。整 个电路由鉴相器 Ⅰ、鉴相器 Ⅱ、压控振荡器 、 源极跟随器和一个 5V 左右的齐纳二极管等 几部分组成 。两个鉴相器有公共输入端和反 馈输入端 ,并分别加有整形放大器 。 1. 2 使用说明
使用时需外接低通滤波器(阻容元件) 形 成完整的锁相环 。此外 , 其内部设有一个
源极跟随器在 V CO 输入电压作用下由 脚 10 输出解调信号 。如果使用这一端时 ,应 从 脚 10 到 V SS 外 接 一 个 电 阻 R3 ( R3 ≥ 10kΩ) 作为负载 ,如果不使用这个端子 ,可以 断开 。V CO 输出可以直接与相位比较器连 接 , 也可以通过分频器连到相位比较器的输 入端 。
