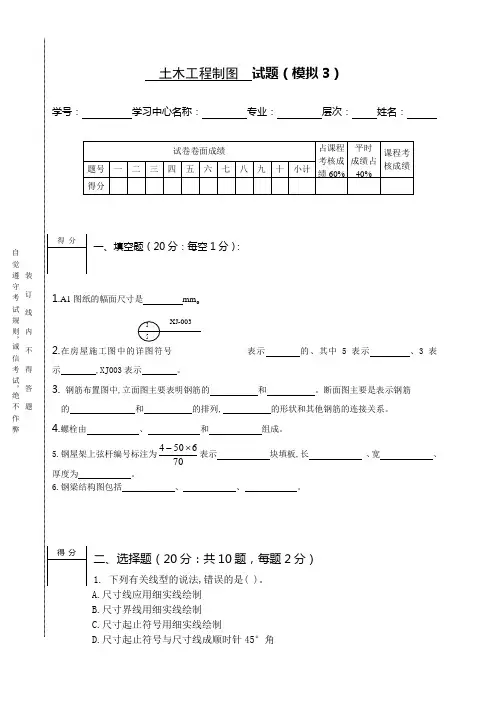

《土木工程制图》模拟试题三

装订线内不得答题自觉遵守考试规则，诚信考试，绝不作弊2.剖面图的剖切位置符号应于下列哪一个图样中绘出( )。

A.立面图B.剖面图C.底层平面图D.标准层平面图3．立面图中的室外地坪线用什么线型绘制( )。

A.1.4b的粗实线B.1.2b的粗实线C. l.lb粗实线D.O.5b中实线4．基础图通常包括基础平面图和什么图( )。

A.基础立面图B.基础剖面图C.基础断面因D.基础详图5．在一五层高的住宅建筑中,下列哪一个楼梯平面图没有折断线( )。

A.底层楼梯平面图B.二层楼梯平面图C. 标准楼梯平面图D.顶层楼梯平面图6.剖切位置线的长度约为多少mm( )。

A.4-6B.6-10C.6 - 8D. 8 - 107.若采用1:10比例绘制,3600mm长的线应画成多少mm长的线( )。

A.3.6B.36C.360D.36008.线型加深时,一般的顺序是( )。

A.先曲后直B.先虚后实C.先直后曲D.以上都不对9.下列连接方式中,不属于钢结构连接方式的有( )。

A.焊接B.预理件连接c.螺栓连接 D.铆钉连接10.当焊缝分布不规则或为断续时,在标注焊缝代号的同时,宜在焊缝处加粗线,该粗线表示( )。

A.正面焊缝B.背面焊缝C.正背面均有焊缝D.以上都不对三、绘图题（14分）根据楼梯剖视图，完成下页的楼梯底层平面图及二层平面图，要求尺寸、标高及标注完整。

装订线内不得答题自觉遵守考试规则，诚信考试，绝不作弊得分四、标高投影题（32分：共4题，每题8分）4.得分五、根据梁的配筋图及钢筋表，绘制1-1及2-2断面。

（14分）标准答案：一、（20分）（每个空1分）1．594 * 8412．被索引的图纸编号详图编号标准图集编号3．立面形状排列位置上下前后箍筋4．螺杆螺母垫圈5. 4 70 50 66.设计轮廓图节点图杆件图二、（20分）（每小题2分）1.C2. C3. .A4. D5. D6. B7.C8.A9. B 10.A三、（14分）四、（32分）（每小题8分）1.2．34五、（14分）解：。
