施工现场临时用电负荷计算方案
施工现场临时用电计算(方式)
施工现场临时用电计算(方式)一、计算用电总量方法一:P=1.05~1.10(k1∑P1/Coφ+k2∑P2+k3∑P3+k4∑P4)公式中:P——供电设备总需要容量(KVA)(相当于有功功率Pj)P1——电动机额定功率(KW)P2——电焊机额定功率(KW)P3——室内照明容量(KW)P4——室外照明容量(KW)Coφ——电动机平均功率因数(最高为0.75~0.78,一般为0.65~0.75)方法二:①各用电设备组的计算负荷:有功功率:Pj1=K某某ΣPe无功功率:Qj1=Pj1某tgφ视在功率:Sj1=(P2j1+Q2j1)1/2=Pj1/COSφ=K某某ΣPe/COSφ公式中:Pj1--用电设备组的有功计算负荷(kw)Qj1--用电设备组的无功计算负荷(kvar)Sj1--用电设备组的视在计算负荷(kVA)K某--用电设备组的需要系数Pe--换算到Jc(铭牌暂载率)时的设备容量②总的负荷计算:Pj=K某某ΣPj1Qj=Pj某tgφSj=(P2j+Q2j)1/2公式中:Pj--各用电设备组的有功计算负荷的总和(kw)Qj--各用电设备组的无功计算负荷的总和(kvar)Sj--各用电设备组的视在计算负荷的总和(KVA)K某--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一:W=K某P/COSφ公式中:W——变压器的容量(KW)P——变压器服务范围内的总用电量(KW)K——功率损失系数,取1.05~1.1Coφ——功率因数,一般为0.75根据计算所得容量,从变压器产品目录中选择。
方法二:Sn≥Sj(一般为1.15~1.25Sj)公式中:Sn--变压器容量(KW)Sj--各用电设备组的视在计算负荷的总和(KVA)三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式:I=P/COSφ(≈1.5~2P)二线制线路上的电流计算公式:I=P/VCOSφ公式中:I——导线中的负荷电流(A)V——供电电压(KV)P——变压器服务范围内的总用电量(KW)Coφ——功率因数,一般为0.75②按允许电压降选择导线截面S=∑(PL)/C△U公式中:S——导线截面(mm2)∑(PL)——负荷力矩的总和(kW·m)(P—有用功率,L--线路长度)C——计算系数,三相四线制供电线路时,铜线的计算系数CCU=77,铝线的计算系数为CAL=46.3;在单相220V供电时,铜线的计算系数CCU=12.8,铝线的计算系数为CAL=7.75。
(完整版)中建三——施工临时用电计算
一. 施工临时用电计算(一)计算公式(二)需要系数的取定K1、K2、K3、K4——需要系数的取定参见下表:(三)施工用电容量计算1.总用电量计算2.阶段性用电量计算因为每个施工阶段的用电量都不一样,通过对施工进度计划的分析可将用电量情况分为三个阶段,如下表:(1)基坑支护完成前施工阶段(2)塔楼施工36层以下施工阶段(3)塔楼施工36层以上施工阶段二. 电缆的选择(一)选择原则电缆的选择按照每个施工区的需求进行配置。
我司需进行从甲方变压器专用配电房接驳电源至现场临边,配置临边配电柜,从独立配电柜输出电源(二级线路、三级线路)接驳点后的设计计算等。
本计算设计按总包要求进行二级电源的计算选择,并提供三级电源电箱配置接驳表及设备视在工作电流(不包括因线路长度造成的电损)数据,供相关单位接驳管理。
除特殊说明外,至二级配电柜的电缆全部采用YJV-0.6/1KV铜芯线。
根据查询资料(《民用建筑电气设计手册》P304之表6.2.7-5)该型号电缆载流量如下:(二)电缆和箱柜的编号规则(三)主电缆的选择1.塔楼主电缆的选择塔楼的施工用电在封底前主要为钢结构用电,塔楼设计有4根电缆,有2根电缆作为钢结构施工专用,另外2根作为钢结构和其他专业施工合用。
(1)负荷计算(2)电缆选择通过查询电缆载流量表,电缆选择如下:2.A/C区地下室及裙楼主电缆的选择(1)负荷计算(2)电缆选择通过查询电缆载流量表,电缆选择如下:3.B/C区地下室主电缆的选择(1)负荷计算(2)电缆选择通过查询电缆载流量表,电缆选择如下:4.施工电梯主电缆的选择(1)塔楼北面及裙楼施工电梯主电缆的选择此计算为塔楼北面1#、2#和3#以及裙楼8#和9#施工电梯的负荷计算及电缆选择。
1)负荷计算2)电缆选择通过查询电缆载流量表,电缆选择如下:(2)塔楼南面施工电梯主电缆的选择此计算为塔楼南面4#、5#、6#和7#施工电梯的负荷计算及电缆选择。
1)负荷计算2)电缆选择通过查询电缆载流量表,电缆选择如下:5.办公区主电缆的选择(1)负荷计算办公区的主要用电量为电脑、空调、饮水机、打印机等,甲方和乙方共75个房间,每个房间平均按照2.5KW考虑,照明用电按动力用电的10%考虑,需用系数为0.6,计算负荷如下:(2)电缆选择通过查询电缆载流量表,电缆选择如下:6.塔吊主电缆的选择本工程使用的塔吊有3台,分别位于A区的1台C7030塔吊、1台STL203塔吊,B区的1台STL203塔吊,A区的塔吊由A/C区二级配电柜供电,B区的1台塔吊因离配电房近,就直接从配电房回路引出。
施工临时用电负荷计算

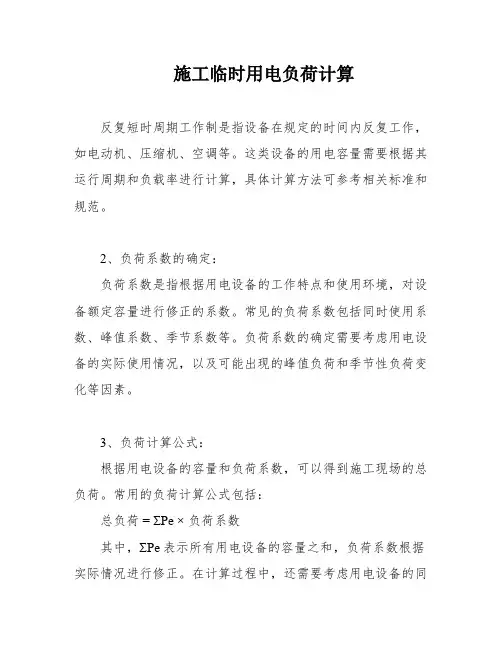

施工临时用电负荷计算反复短时周期工作制是指设备在规定的时间内反复工作,如电动机、压缩机、空调等。
这类设备的用电容量需要根据其运行周期和负载率进行计算,具体计算方法可参考相关标准和规范。
2、负荷系数的确定:负荷系数是指根据用电设备的工作特点和使用环境,对设备额定容量进行修正的系数。
常见的负荷系数包括同时使用系数、峰值系数、季节系数等。
负荷系数的确定需要考虑用电设备的实际使用情况,以及可能出现的峰值负荷和季节性负荷变化等因素。
3、负荷计算公式:根据用电设备的容量和负荷系数,可以得到施工现场的总负荷。
常用的负荷计算公式包括:总负荷= ΣPe × 负荷系数其中,ΣPe表示所有用电设备的容量之和,负荷系数根据实际情况进行修正。
在计算过程中,还需要考虑用电设备的同时使用情况、峰值负荷和季节性负荷等因素,以确保负荷计算的准确性和合理性。
总之,临时用电负荷计算是建筑施工中非常重要的一项工作,对于保证供电系统的安全可靠性具有至关重要的作用。
在进行负荷计算时,需要充分考虑用电设备的实际使用情况和环境因素,合理选择各级变电所中的变压器、主要电气设备以及配电导线等,以确保供电系统的正常运行和安全使用。
计算负荷的方法有很多种,其中我国常采用的是需要系数法。
这种方法适用于用电设备组中设备容量相差不大的情况。
需要系数法是指用电设备组在最大负荷时需要的有功功率与其设备容量的比值。
需要系数的确定受到多种因素的影响,包括用电设备的工作性质、设备效率和线路损耗等。
因此,需要系数是一个综合系数,难以准确计算。
在实际应用中,通常采用表2-1来确定需要系数。
建筑施工用电设备种类繁多,可以根据工作性质将其分类,具体分类请参见表2-2.表2-1列出了不同用电设备组的KX、cosΦ和XXXΦ。
其中,I类电动机组小于10台,KX为0.85,cosΦ为0.82,tgΦ为0.70.10台及以上,KX为0.75,0.78,0.80,cosΦ为0.78,0.75,0.73,tgΦ为0.80,0.88,0.94,1.02,1.02,1.11,1.02,1.17.表中还列出了其他几类电动机组和电焊机组的KX、cosΦ和XXXΦ,以及室内和室外照明组综合的KX、cosΦ和tgΦ。
建筑工地施工临时用电负荷计算

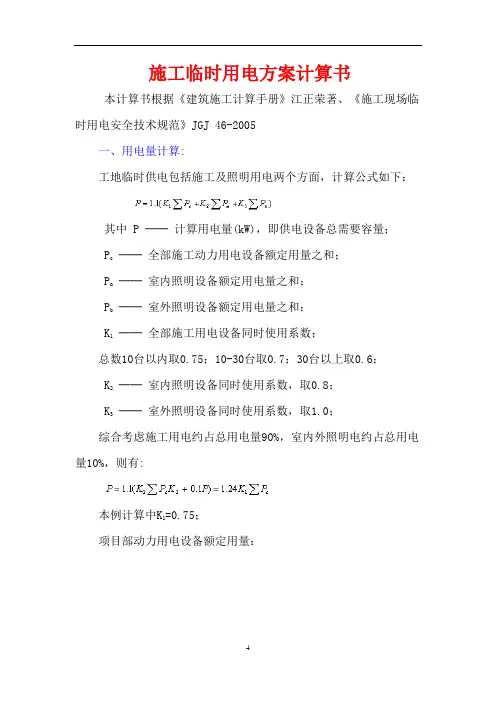

施工临时用电方案计算书本计算书根据《建筑施工计算手册》江正荣著、《施工现场临时用电安全技术规范》JGJ 46-2005一、用电量计算:工地临时供电包括施工及照明用电两个方面,计算公式如下:其中 P ──计算用电量(kW),即供电设备总需要容量;P c──全部施工动力用电设备额定用量之和;P a──室内照明设备额定用电量之和;P b──室外照明设备额定用电量之和;K1──全部施工用电设备同时使用系数;总数10台以内取0.75;10-30台取0.7;30台以上取0.6;K2──室内照明设备同时使用系数,取0.8;K3──室外照明设备同时使用系数,取1.0;综合考虑施工用电约占总用电量90%,室内外照明电约占总用电量10%,则有:本例计算中K1=0.75;项目部动力用电设备额定用量:生活区动力用电设备额定用量:--------------------------------------------------------------------- 序号机具名称型号额定功率(kW) 距离电源(m) 台数1 生活区、办公区临时用电 25 25.0 02 镝灯 0.5 25 83 热水器 1.2 10 24 电焊机 BX1-500 4.5 25 105 调直机G×6-12 2 15 26 切割机G× 6-410 2.2 20 27 钢筋滚丝机HGS-40 4 15 48 钢筋弯曲机GW-40 3 20 49 切断机 2.2 15 210 振动器ZN70 1.5 30 611 灰浆泵HB-3 4.5 20 612 冲击钻机CK-1500 35 20 6--------------------------------------------------------------------- 经过计算得到 P =1.24×K2×∑pa=1.24×0.8×(25.0+4+2.4)=31.1kw。
施工现场临时用电负荷计算方案

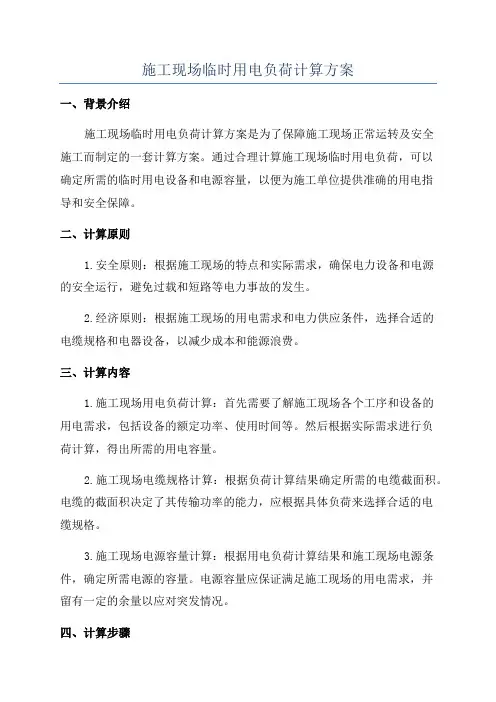

施工现场临时用电负荷计算方案一、背景介绍施工现场临时用电负荷计算方案是为了保障施工现场正常运转及安全施工而制定的一套计算方案。
通过合理计算施工现场临时用电负荷,可以确定所需的临时用电设备和电源容量,以便为施工单位提供准确的用电指导和安全保障。
二、计算原则1.安全原则:根据施工现场的特点和实际需求,确保电力设备和电源的安全运行,避免过载和短路等电力事故的发生。
2.经济原则:根据施工现场的用电需求和电力供应条件,选择合适的电缆规格和电器设备,以减少成本和能源浪费。
三、计算内容1.施工现场用电负荷计算:首先需要了解施工现场各个工序和设备的用电需求,包括设备的额定功率、使用时间等。
然后根据实际需求进行负荷计算,得出所需的用电容量。
2.施工现场电缆规格计算:根据负荷计算结果确定所需的电缆截面积。
电缆的截面积决定了其传输功率的能力,应根据具体负荷来选择合适的电缆规格。
3.施工现场电源容量计算:根据用电负荷计算结果和施工现场电源条件,确定所需电源的容量。
电源容量应保证满足施工现场的用电需求,并留有一定的余量以应对突发情况。
四、计算步骤1.了解施工现场用电需求:对施工现场进行全面的测量和调查,了解各个工序和设备的用电需求。
2.计算各个设备的功率:根据设备的型号和参数,计算出各个设备的额定功率。
3.计算各个设备的使用时间:根据实际情况,对各个设备的使用时间进行估算,得出每个设备的使用小时数。
4.计算用电负荷:根据设备的功率和使用时间,计算出每个设备的用电负荷。
将各个设备的用电负荷相加,得出总的用电负荷。
5.计算电缆规格:根据用电负荷的大小和电缆的传输能力,选择合适的电缆规格。
6.计算电源容量:根据用电负荷和电源的供电能力,确定所需的电源容量。
五、计算结果应用根据计算结果,施工单位可以选择合适的临时用电设备和电源容量,以满足施工现场的用电需求并确保施工安全。
同时,施工单位可以根据计算结果,制定用电方案和安全措施,以确保施工现场临时用电的正常运行。
临时用电专项施工方案施工现场临时用电设备的负荷计算与配电设计

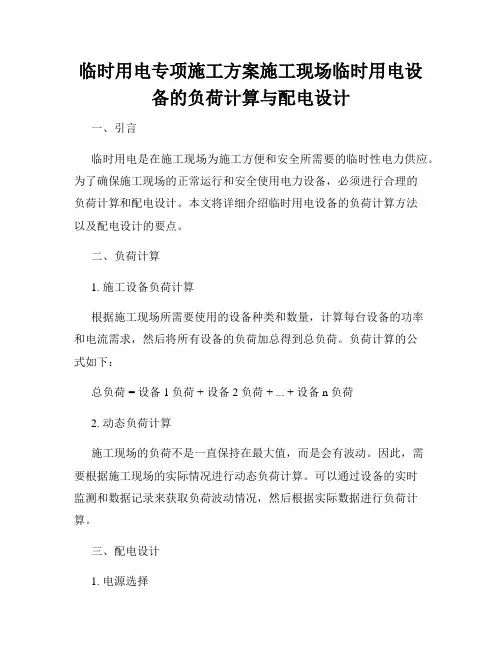

临时用电专项施工方案施工现场临时用电设备的负荷计算与配电设计一、引言临时用电是在施工现场为施工方便和安全所需要的临时性电力供应。
为了确保施工现场的正常运行和安全使用电力设备,必须进行合理的负荷计算和配电设计。
本文将详细介绍临时用电设备的负荷计算方法以及配电设计的要点。
二、负荷计算1. 施工设备负荷计算根据施工现场所需要使用的设备种类和数量,计算每台设备的功率和电流需求,然后将所有设备的负荷加总得到总负荷。
负荷计算的公式如下:总负荷 = 设备1负荷 + 设备2负荷 + ... + 设备n负荷2. 动态负荷计算施工现场的负荷不是一直保持在最大值,而是会有波动。
因此,需要根据施工现场的实际情况进行动态负荷计算。
可以通过设备的实时监测和数据记录来获取负荷波动情况,然后根据实际数据进行负荷计算。
三、配电设计1. 电源选择根据施工现场的实际情况和负荷计算结果,选择适当的电源供应。
可以选择使用市电作为电源,也可以选择使用发电机组。
对于大型施工现场,通常选用发电机组作为电源,因为它可以提供足够的电力,并且具有可靠性高的优点。
2. 配电线路设计根据负荷计算结果,设计合理的配电线路。
要考虑线缆的材料、截面积、敷设方式等因素,确保电能的正常输送和安全使用。
同时,还要根据施工现场的实际情况设置合理的保护装置,如过载保护器、漏电保护器等。
3. 接地设计施工现场的临时用电系统必须进行有效的接地设计,以确保施工人员的人身安全。
接地设计包括接地体的选择和布置,接地电阻的测量等内容。
接地电阻应符合国家相关标准的要求,以确保接地系统的稳定性和可靠性。
四、安全措施施工现场的临时用电系统必须有完善的安全措施,以确保安全运行和预防事故的发生。
安全措施包括但不限于以下几点:1. 设立专人负责用电设备的操作和维护,并确保其具备相应的资质和培训;2. 定期对用电设备进行检查和维护,确保其正常运行;3. 建立完善的用电管理制度,明确用电规定和注意事项,加强对施工人员的安全教育和培训;4. 在重要设备和电气设施周围设置明显的警示标志,提醒施工人员注意安全。
施工临时用电负荷计算
一、前言在施工现场,临时用电是必不可少的,而负荷计算是临时用电必需的步骤之一。
本文将介绍施工临时用电负荷计算的方法和注意事项。
二、什么是施工临时用电负荷计算?施工临时用电负荷计算是指在施工现场,根据场地平面图和实际施工需要,计算临时用电设备和电源所需要的总功率,以确保产生足够的电能以及能够满足现场的用电需求。
三、施工临时用电负荷计算的方法计算施工临时用电负荷需要以下几个步骤:1.确认用电设备种类及数量在施工现场,需要用电的设备种类繁多,如:灯具、空调、电钻、电锤、起重机、电焊机等等。
在进行负荷计算前,需要先确认需要用电设备的种类和数量,以便后续计算。
2.测量每个用电设备的功率确认需要用电设备的种类和数量后,需要测量每个设备的功率。
功率(单位为瓦)指设备在运行时每秒消耗的能量大小。
可以通过查看设备标签或者使用电表进行测量。
3.计算每个用电设备的电流根据欧姆定律,功率等于电流和电压的乘积,可以计算出每个设备在使用时所需的电流。
计算公式如下:功率(W)= 电流(A)× 电压(V)。
4.计算用电设备的总功率及电流确认每个设备所需的电流后,需要将所有设备所需的电流求和,得到总电流(单位为安培)。
然后,使用总电流乘以使用的电源电压,得到用电设备的总功率(单位为瓦)。
5.添加过载裕量在计算施工临时用电负荷时,还需考虑电源的过载裕量。
这是为了保护电源,防止短时间内出现大量电量使用,导致电源过载损坏。
一般情况下,需要为电源留出10%的过载裕量。
6.确认用电线路的电流容量在计算完成后,还需要确认所使用的用电线路的电流容量是否足够。
若电流超过线路的电流容量,将会造成电路过载而无法正常使用。
四、施工临时用电负荷计算的注意事项•计算负荷前需要确认所使用的电源的额定电压和电流容量。
•各个用电设备的电流需分别测量,而不应该参考设备的额定电流。
•过载裕量的设置应在总负荷的基础上,留出10%的余量。
•需要进行多次确认并检查负荷计算的准确性。
施工现场临时用电负荷计算
施工现场临时用电负荷计算1.确定施工现场临时用电负荷的类型和用途:包括主要用电设备(如钢筋级直列机、千斤顶、塔吊、施工电梯等)、临建设施(如办公室、工人宿舍、门卫室、值班室、食堂、会议室、厕所等)、工艺设备(如打桩机、砼泵、搅拌车等)等,列表明每种用电设备的名称、型号、数量和额定功率。
2.对每台用电设备进行功率计算:根据设备的额定功率和工作时间计算每台设备的日均耗电量。
同时,需要考虑设备工作的同时性和平峰值功率因数。
对于大功率的设备,还需要计算设备的起动电流和工作过程中的峰值电流。
3.计算临建设施的用电负荷:根据临建设施的类型和用途,计算每个临建设施的平均用电量和峰值用电量,并考虑设施的同时使用情况。
4.计算工艺设备的用电负荷:根据工艺设备的类型、用途和工作时间,计算每个工艺设备的平均用电量和峰值用电量,并考虑设备的同时使用情况。
5.计算施工现场总体的临时用电负荷:将所有用电设备的用电负荷相加,包括主要用电设备、临建设施和工艺设备,并确定用电负荷的最大值。
6.根据计算结果确定电缆规格和线路容量:根据用电负荷的最大值和线路长度,选择合适的电缆规格和线路容量。
7.制定合理的用电方案和用电控制措施:根据用电负荷的特点和要求,制定合理的用电方案和用电控制措施,包括合理分配用电设备的使用时间、合理安排用电设备的开关操作、合理配置电源和配电箱等。
施工现场临时用电负荷计算是施工现场电力供应和用电设备安装的基础,准确的负荷计算可以保证电力供应的稳定性和可靠性,避免用电设备过载和短路,减少安全事故的发生,并提高施工效率和施工质量。
因此,施工现场临时用电负荷计算应该由专业的电气工程师或相关人员进行,并按照相关的规范和标准进行。
施工临时用电负荷计算方法
施工临时用电负荷计算方法施工手册Pjs1=KxXPeQjs1=Pjs×tgΦSjs=(P2+Q2)1/21塔式起重机组塔式起重机组为10台塔吊,其中QTZ5010型号9台,35KW/台;QTZ40型号1台,25KW/台,即Pe1=435KW0查表得Kx=O.3 C0SΦ=0.7tgΦ=1.02塔吊有功功率:Pjs1=KxXPe1=O.3×435=130.5KW塔吊无功功率:Qjs1=Pjs1×tgΦ=130.5×1.02=133.I1KVA2振捣组(插入式振动棒、平板式振动器)振捣组为插入式振动棒10根,每根1.1KW,平板振动器2根,每根1.5KW,共计10×1.1+2×1.5=14KW,即Pe2=14KWo查表得Kx=O.7COSΦ=O.7tgΦ=1.02振捣组有功功率:Pjs2=Kx×Pe2=0.7×14=9.8KW振捣组无功功率:Qjs2=Pjs2×tgΦ=9.8×1.02=9.996KVA3电焊机组电焊机组为6台BX3-500-2型号电焊机,每台38.6KW;2台钢结构专用电焊机,每台60KW。
共计6X38.6+2X60=351.6KW,即Pe3=351.6KW。
查表得Kx=O.45 tgΦ=1.98电焊机组有功功率:Pjs3=KxXPe3=0.45X351.6=158.22KW电焊机组无功功率:Qjs3=Pjs3XtgΦ=158.22X1.98=313.28KVA4蛙式夯机组蛙式夯机组为4台HW-60型号,每台3KW,共计4X3=12KMBPPe4=12KWo 查表得Kx=O.8COSΦ=0.8tgΦ=0.75蛙式夯机组有功功率:Pjs4=Kx×Pe4=0.8×12=9.6KW蛙式夯机组无功功率: Qjs4=Pjs4Xtg6=9.6X0.75=7.2KVA4电机组电机组(生产用水泵、预拌砂浆机、钢筋加工厂机械、消防水泵、混凝土地泵、电梯及工具)电机组为消防水泵2台,每台22KW;潜水泵5台,每台3KW;施工用水泵1台,每台IOKW;施工电梯19台,每台21KW;无齿锯10台,每台3K肌木工圆锯5台,每台3KW;直螺纹套丝机10台,每台3KW,钢筋弯曲机10台,每台3KW,钢筋切断机5台,每台3K肌钢筋调直机5台,每台14KW,混凝土地泵1台,每台22KW,手提电动工具30台,每台IKk共计2*22+5*3+1*22+19*21+10*3+5*3+10*3+10*3+5*3+5*14+1*22+30*1=722KW,即Pe5=156KW查表得KX=O.85 COSΦ=0.8tgΦ=0.75电机组有功功率:Pjs5=Kx×Pe5=0.85X722=631.7KW电机组无功功率:QjS5=Pjs5×tgΦ=631.7×0.75=460.275KVA5照明及办公照明及办公生活为:办公IOoK肌现场照明80KW,生活区150KW,共计330KW,即Pe6=270KWo照明及办公有功生活功率:Pjs6=Kx×Pe6=1×(100+80+4150)=330KW照明及办公无功生活功率:Qjs6=Pjs6×tgΦ=330XO=OKVA6总的负荷计算经过计算得出:塔吊有功功率: Pjs1=KxXPe1=O.3×435=130.5KW振捣组有功功率Pjs2=Kx×Pe2=0.7×14=9.8KW电焊机组有功功率:Pjs3=Kx×Pe3=0.45X351.6=158.22KW蛙式夯机组有功功率Pjs4=Kx×Pe4=0.8×12=9.6W电机组有功功率: Pjs5=K x×Pe5=0.85×722=631.7KW照明及办公有功功率:Pjs6=Kx×Pe6=1×(100+80+4150)=330KW总的有功功率:130.5+9.8+158.22+9.6+631.7+330=673.82KW,即∑Pjs=1269.82KWKx=O.85PjS=Kx∑Pjs=0.85X1269.82=1079.37KW经过计算得出:塔吊无功功率: QjS1=PjS1XtgΦ=130.5×1.02=133.I1KVA振捣组无功功率Qjs2=Pjs2×tgΦ=9.8×1.02=9.996KVA电焊机组无功功率Qjs3=Pjs3×tgΦ=158.22×1.98=313.28KVA蛙式夯机组无功功率Qjs4=Pjs4×tgΦ=9.6×0.75=7.2KVA电机组无功功率:Qjs5=Pjs5×tgΦ=631.7×0.75=460.275KVA照明及办公无功功率:Qjs6=Pjs6×tgΦ=330XO=OKVA总的无功功率为:133.11+9.996+313.28+7.2+460.275+0=923.86IKVA,即∑Qjs=5055KVA.Qjs=Kx∑Qjs=0.85X923.816=785.28KVA总的视在功率:Sjs=(P2+Q2)12=(1079.372+785.282),72=13380KVA 现场提供的变压器总容量为1400KVΛ,经计算变压器总容量可以满足施工用电的正常运行。
施工现场临时用电计算方法
施工现场临时用电计算方法
一、临时用电负荷的计算
1.确定负载设备:根据施工现场需要使用的设备和机械设备,列出清单,并确定每个设备的额定功率。
2.计算设备负荷:将各个设备的额定功率相加,得到总的设备负荷。
3.考虑多个设备同时运行的情况:施工现场上可能会有多个设备同时
运行的情况,因此需要考虑并累加各个设备的负荷。
二、线路容量的选择
1.根据临时用电负荷,确定需要的线路容量:一般情况下,可以根据
负载功率和供电电压来计算需要的线路容量。
公式为:线路容量=负载功
率/电压
2.考虑电缆的绝缘性能:在选择线路容量时,需要考虑电缆的绝缘性能,以保证电缆可以正常承受负荷。
3.考虑电缆的敷设长度:电缆的敷设长度也会影响线路容量的选择。
敷设长度越长,电缆的功率损耗就越大,因此需要选择更大的线路容量。
三、电缆敷设的设计
1.确定电缆敷设的路径:根据施工现场的具体情况,确定电缆敷设的
路径。
一般情况下,电缆应尽量避免与其他设备、机械设备和物品的接触,以减少安全事故的发生。
2.选择合适的电缆规格:根据临时用电负荷和线路容量的计算结果,
选择合适的电缆规格。
电缆的规格应符合相关国家标准和规范要求。
3.安装电缆保护设施:在电缆敷设的过程中,需要安装一些保护设施,如电缆槽、电缆桥架等,以确保电缆的安全使用。
综上所述,施工现场临时用电计算方法包括临时用电负荷的计算、线
路容量的选择和电缆敷设的设计。
在计算和设计过程中,需要考虑设备负荷、供电电压、电缆绝缘性能、敷设长度等因素,以确保临时用电的安全
和可靠性。
施工现场临时用电计算公式
施工现场临时用电计算公式施工现场临时用电计算是工程建设过程中必不可少的环节,它是为了保证施工现场临时用电的安全运行和合理配置电力资源。
施工现场临时用电计算主要涉及到负荷计算、电缆敷设、电线选择、线路容量等方面,下面我将详细介绍这些方面的基本公式和计算方法。
一、负荷计算在施工现场临时用电中,首先需要计算出施工现场的总负荷,然后根据实际情况配置临时用电设备。
施工现场的负荷计算主要包括照明负荷、动力负荷、特殊设备负荷等。
1.照明负荷计算2.动力负荷计算动力负荷主要包括电动机的负荷,计算方法为:负荷功率=电动机功率×电动机数量。
3.特殊设备负荷计算特殊设备负荷计算需要根据实际情况进行,例如焊接机、压缩机等特殊设备的功率。
二、电缆敷设根据施工现场临时用电的总负荷和布置情况,需要计算电缆的截面积、长度和敷设方式。
1.电缆截面积计算电缆截面积的计算需要考虑负荷、长度和线路损耗等因素。
根据电缆的截面积和电缆电压等级,可以确定电缆的耐受电流。
一般使用的电缆截面积公式为:截面积(mm²)= 负荷(kW)/ (电压× 电缆耐受电流)。
2.电缆长度计算电缆长度的计算需要考虑施工现场的布置情况,包括线路的走向、耐力和安全保护等要素。
3.敷设方式选择根据电缆的长度和敷设环境的特点,选择合适的敷设方式,包括直埋、桥架、电缆槽等。
三、电线选择在施工现场临时用电中,电线的选择主要需要考虑负荷、敷设环境和线路长度等因素。
根据实际情况选择合适的电线规格。
1.电线截面积计算根据负荷、线路长度和额定电流等参数,选择合适的电线截面积。
一般情况下,截面积的计算公式为:截面积(mm²)= (负荷× 1000)/(电压× 线路电流)。
2.电线标称电流选择根据选定的电线截面积和环境温度,查表选择合适的电线标称电流。
四、线路容量计算线路容量计算是为了保证线路的安全运行和电力传输的稳定性。
根据负荷、电压等参数计算线路的容量。
施工现场临时用电负荷计算
施工现场临时用电负荷计算施工现场临时用电负荷计算是指在施工现场临时供电时,根据实际需求,计算所需供电负荷的过程。
正确的负荷计算可以保证施工现场的用电安全,合理规划供电能力,防止供电不足或过度供电,从而提高施工现场的效率。
下面是施工现场临时用电负荷计算的一般步骤。
一、确定施工现场的用电设备首先需要确定施工现场所需使用的各种用电设备,包括工地照明、施工机械、电动工具、仪器设备等,以及这些设备的功率、电压等参数。
不同类型的设备需要的负荷不同,因此需要对每个设备进行详细的了解和记录。
二、计算各设备的负荷在确定了施工现场所需使用的各种设备后,需要计算每个设备的负荷。
负荷计算的基本公式是:负荷=功率×数量。
其中,功率可以通过设备的额定功率来确定,数量是指需要同时运行的设备数目。
需要注意的是,有些设备的启动时会有较大的启动电流,称为启动功率,需要考虑在负荷计算中。
三、计算各个负荷的同时工作率同时工作率是指施工现场上所有设备同时工作时的负荷占总负荷的比例。
不同设备的同时工作率一般不同,需要通过实际测试或参考相关的统计数据来确定。
四、计算总负荷在得到各设备的负荷和同时工作率后,可以计算总负荷。
总负荷等于所有负荷之和乘以同时工作率。
即:总负荷=(∑各设备负荷)×同时工作率。
五、考虑安全裕度在计算总负荷后,还需要考虑安全裕度。
由于施工现场使用的设备通常是不固定的,负荷可能有一定的浮动。
因此,在计算总负荷时,应根据实际情况增加一定的安全裕度,以保证供电能力。
六、选择合适的供电设备最后,在计算完施工现场临时用电负荷后,需要根据所得到的负荷结果选择合适的供电设备。
根据负荷的大小和用电设备的特点,选择合适的配电柜、电缆、插座等设备,保证施工现场的供电安全和稳定。
总而言之,施工现场临时用电负荷计算是一个重要的工作,它能够保证施工现场的用电安全和供电能力。
通过合理的负荷计算,能够确保施工现场的用电设备得到正常供电,提高施工效率,保证施工工程的顺利进行。
施工现场临时用电计算方式
施工现场临时用电计算方式首先,计算施工现场的用电负荷。
用电负荷是指施工现场所有用电设备和系统的功率总和。
计算用电负荷时,需要考虑到施工现场的用电设备种类和用电时间。
常见的用电设备有起重机、混凝土搅拌机、电焊机、照明设备等。
根据用电设备的功率和数量,可以计算得出用电负荷。
例如,设备A的功率为10kW,设备B的功率为15kW,设备C的功率为20kW,设备A有3台,设备B有2台,设备C有1台,那么用电负荷为(10*3)+(15*2)+(20*1)=95kW。
其次,计算用电设备的功率和数量。
用电设备的功率是指该设备的耗电能力大小,通常以瓦特(W)或千瓦(kW)来表示。
计算用电设备的功率可以通过查看设备的功率标识或者使用功率仪器来测量得到。
同时,根据施工现场的需要,确定使用多少台该设备。
例如,起重机的功率为30kW,需要使用2台,那么用电器的功率和数量就是(30*2)=60kW。
最后,计算用电时间。
用电时间是指施工现场的用电设备和系统需要使用的时间。
用电时间可以根据施工作业的要求来确定,一般可以按照工作日的工作时间来计算。
例如,施工现场的用电设备需要每天使用8小时,那么用电时间就是8小时。
根据用电时间,可以计算出施工现场每天的耗电量。
例如,用电负荷为100kW,用电时间为8小时,那么每天的耗电量就是100kW*8h=800kWh。
总结来说,施工现场临时用电的计算方式主要有三个方面:计算用电负荷、计算用电设备的功率和数量、计算用电时间。
根据这些方面的计算,可以得到施工现场每天的耗电量,从而可以确定供电设备和用电系统的容量和配置。
同时,为了保证施工现场的用电安全和稳定,还需要根据实际情况进行调整和优化。
施工现场临时用电负荷计算
施工现场临时用电负荷计算:(1)塔吊:取Kx=0.3 cosφ=0.7 tgφ=1.02 其计算负荷为:Pj1=0.3×60×4=72kwQj1= Pj1×tgφ=72×1。
02=73.4KV AR(2)井架、砂浆搅拌机:取Kx=0。
7 cosφ=0.68 tgφ=1。
08 其计算负荷为:Pj2=0.7×(2×5+3×8)=23。
8kwQj2= Pj2×tgφ=23.8×1.08=25。
7KV AR(3)交流电焊机:取Kx=0.45 cosφ=0。
45 tgφ=1.98 其计算负荷为:Pj3=0.45×25×10=112。
5kwQj3= Pj3×tgφ=112.5×1。
98=222。
8KV AR(4)木工机械:取Kx=0.7 cosφ=0。
75 tgφ=0.88 其计算负荷为: Pj4=0。
7×1.5×15=15.8kwQj4= Pj4×tgφ=15。
8×0。
88=13。
9KV AR(5)振动机、钢筋切断机、钢筋弯曲机、钢筋调直机:取Kx=0。
7 cosφ=0.65 tgφ=1。
17 其计算负荷为:Pj5=0.7×(1.1×20+3×8+3×8+5.5×8)=79。
8kwQj5= Pj5×tgφ=79.8×1.17=93。
4KV AR(6)水泵:取K x=0.8 cosφ=0.8 tgφ=0。
75 其计算负荷为:Pj6=0。
8×1.2×8=7。
7kwQj6= Pj6×tgφ=7。
7×0.75=5.8KV AR(7)钢筋碰焊机:取Kx=0。
35 cosφ=0.5 tgφ=1.73其计算负荷为:Pj7=0.35×60×6=126kwQj7= Pj7×tgφ=126×1.73=218KV AR计算以上几组用电设备的计算负荷,去同期系数Kp=Kq=0.9,则:Pj(1~7)=0.9×(72+23.8+112.5+15。
临时用电计算标准
建筑工程施工临时用电基本计算方法根据JGJ46-2005施工现场临时用电安全技术规程要求,建筑工程施工现场开工前应进行用电负荷计算,由于施工现场用电负荷较集中且电压波动较大,目前施工现场临时用电很多人都是凭经验盲目选择导线、变压器和电器元件,即造成了经济浪费又存在安全隐患;为了确保计算准确,故要求在计算施工现场临时用电时应采用需用系数法分组法进行计算,以便准确地选择电气元件、导线等,确保施工用电安全;计算公式如下: ⑴ 单一分组时计算公式:有功功率计算负荷:Pjs =Kx ×PekW ;无功功率计算负荷: Qjs =Pjs ×tg φkVar ;视在功率计算负荷Sjs =Pjs +QjskVA ;计算负荷电流Ijs =0.383S jsA;⑵ 多分组时计算公式:查表得出cos φ和K ∑系数 有功功率计算负荷:Pjs =K ∑Pjs1+ Pjs1++……PjsnkW ;无功功率计算负荷:Qjs =K ∑Qjs1+ Qjs1++……QjsnkVar ; 视在功率计算负荷Sjs2=Pjs2+Qjs2kVA ;计算负荷电流Ijs = 0.383S jsA; ⑶ 起重设备容量换算到JC=25%时的Pe 计算公式:PS =2×实际Jc ×Pe kW;⑷ 电焊机类换算到JC=100%时的Pe 计算公式: PS =实际Jc ×Se ×cos φkW ;举例说明:某工地用电设备见下表,并选择导线及变压器、总隔离开关、总漏电开关、总电度表、电流互感器等;此举例工程负荷计算仅供参考,根据计算方法结合工程实际情况及负荷要求,请按此步骤进行计算;注:导线选择可按“持续载流量表”查得,电气元件可按手册查得;电压损失△U=7%、导线环境温度按65℃考虑;所选电缆为直埋式,导线为架空式;主要施工临时用电设备表㈠依据表中数据,采取需用系数法分组法计算用电负荷,并选择变压器:⑴已知条件:塔吊1台、施工电梯2台,根据所提供的数据查得:K X= cosφ= tgφ= J C=40%暂载率即:P e=∑P e=1×50+2×25=100kW折算后功率:P S=2×实际Jc×P e=2×4.0×1×50+2×25=kWP js1=K x×P S=×=kWQ js1=tgφ×P js1=×=kVar⑵已知条件:电动混凝土固定泵2台,根据所提供的数据查得:K X = cos φ= tg φ=P e =∑P e =2×70=140kW P js2=K X ×P e =×140=98kW Q js2=tg φ×P js2=×98=kVar⑶ 已知条件:混凝土、砂浆搅拌机械4台,根据所提供的数据查得: K X = cos φ= tg φ=P e =∑Pe =2×3+2×13=32kW P js3=K X ×P e =×32=kW Q js3=tg φ×P js3=×=kVar⑷ 已知条件:木工机械累计功率10台:根据所提供的数据查得: K X = cos φ= tg φ= P e =∑P e =2×+6×+2×3=kWP js4=K X ×P e =×=kW Q js4=tg φ×P js4=×=kVar⑸ 已知条件:钢筋加工机械累机械12台,根据所提供的数据查得: K X = cos φ= tg φ=P e =∑P e =2×3+5+9+5×8=60kW P js5=K X ×P e =×60=42kW Q js5=tg φ×P js5=×14=kVar实际Jc K X = cos φ= tg φ=P e =∑P e =6×2+10×1=22kW P js6=K X ×P e =×22=kW Q js6=tg φ×P js6=×=kVar⑺ 已知条件:电焊机6台,根据所提供的数据查得: K X = cos φ= tg φ= J C =65%暂载率折算后功率:P S =实际Jc ×S e ×cos φ=65.0×30×=kWP js7=K X ×∑P S =×6×=kW Q js7=tg φ×P js7=×=kVar⑻ 已知条件:办公、照明及生活用电15kw 根据所提供的数据查得: K X =1 cos φ=0 tg φ=0P js8=K X ×P e =1×15=15kW Q js8=0kVar S js8=15kVA ⑼ 已知条件:KX =,根据各组负荷计算结果,求得: 总有功功率∑P js =K X P js1+ P js2+……+P js8=kW 总有功功率∑Q js =K X Q js1+ Q js2+…… Q js8=kVA 总视在功率∑S js =2js2js Q P +=22237.15232.58+=kVA考虑综合系数为: 故∑S js =×=kVA由此计算结果选择变压器S e ≥S js 故为400KVA : 查手册选 S9-400/10型 ㈡ 根据表中数据,选择各支路的规格及型号根据计算电流查手册导线及电缆载流量选择:⑴ 已知条件:塔吊1台、施工电梯2台,根据㈠分组计算结果得: P js1=kW Q js1=kVar S js1=2js12js1Q P +=2238.737.95+=kVAI js1 =0.383S js1⨯=0.3832.54⨯=AN1:查手册选支路选用导线为:VV22-4×25+16或BX -5×16 ⑵ 已知条件:电动混凝土固定泵2台,根据㈠部分分组计算结果得:P js2=98kW Q js2=kVar S js2=2js22js2Q P +=2299.9698+=kVAI js2=0.383S js2⨯=0.38398.139⨯=A⑶ 已知条件:混凝土、砂浆搅拌机械4台,根据㈠部分分组计算结果得: P js3=kW Q js3=kVar S js3=2js32js3Q P +=2219.5819.2+=kVAI js3=0.383S js3⨯=0.38342.27⨯=A因电动混凝土固定泵2台,混凝土、砂浆搅拌机械4台集中一处放置故:N2:支路电流为:I js =I js2+I js3=A ;所以查手册选用导线为:VV22-4×95+50或BX -5×95;⑷ 已知条件:木工机械累计功率10台:根据㈠部分分组计算结果得: P js4=kW Q js4=kVar S js4=2js42js4Q P +=22 6.85.81+=kVAI js3=0.383S js3⨯=0.38394.8⨯=A⑸ 已知条件:钢筋加工机械累机械12台,根据㈠部分分组计算结果得: P js5=42kW Q js5=kVar S js6=2js62js6Q P +=2213.217.6+=22kVAI js6=0.383S js6⨯=0.38322⨯=A因木工机械累计功率10台,钢筋加工机械共12台,集中在一个工作区域内故:N3:支路电流为:I js =I js4+I js5=A 所以查手册选用导线为:VV 22-4×35+25或BX-5×35;⑹ 已知条件:混凝土施工小型机械共16台,根据㈠分组计算结果得: P js6=kW Q js6=kVar S js6=2js62js6Q P +=2213.217.6+=22kVAI js6=0.383S js6⨯=0.38322⨯=A⑺ 已知条件:电焊机共6台,根据㈠分组计算结果得: P js7=kW Q js7=kVar S js7=2js72js7Q P +=2245.2622.86+=kVAI js7=0.383S js7⨯=0.3837.50⨯=A因施工用小型机械共16台和电焊机共6台为主体施工所用设备故需单独设一分箱供电:N4:查手册选支路电流为:I js =I js6+I js7=A 所以选用导线为:VV 22-4×25+16或BX -5×25⑻ 已知条件:办公、照明及生活用电共15 kw,根据㈠分组计算结果得: P js8=15kW S js8=15kVA I js8=0.383S js8⨯=0.38315⨯=AN5:支路电流为:I js8=A 查手册选用导线为:VV 22-5×4或BX -5×16架空敷设 ㈢ 根据所提供的数据,选择总隔离开关选、总漏电开关选、总电度表的规格及型号;据㈠部分分组计算结果得:总有功功率∑P js =K X P js1+ P js2+……+P js8=kW 总有功功率∑Q js =K X Q js1+ Q js2+…… Q js8=kVar总视在功率∑S js =2js2js Q P +=22237.15232.58+=kVA总电流I js =0.383S js⨯=0.38317.332⨯=A查手册选择总隔离开关HD13-600/31、总漏电开关DZ20L -630/430150mA 、 总电度表DT862-6A 、电流互感器-600/5;。
施工临电负荷怎样计算
施工临电负荷怎样计算施工临时用电是指在建筑施工过程中,为了满足施工现场各种电器设备的电能需求,临时搭建的供电系统。
施工临时用电的负荷计算是按照施工现场的实际需要,结合各种设备的功率、使用时间以及设备数量等因素综合计算得出的。
施工临时用电的负荷计算主要包括以下几个步骤:1.确定电器设备的功率:根据施工现场的实际情况,确定需要使用的电器设备的种类和数量,并查找设备的功率参数。
2.计算设备的功率需求:根据设备的功率参数和使用时间,计算设备的功率需求。
通常,设备的功率参数可以从设备的说明书、设备贴标或者相关技术资料中获取。
3.汇总设备的功率需求:将所有设备的功率需求进行汇总,得到总的功率需求。
4.考虑功率的冗余:为了保证施工现场的供电稳定可靠,一般会在总的功率需求上增加一定的冗余。
这是由于在施工现场,电器设备的使用可能存在一定的峰值和波动,同时施工过程中可能还会增加或者减少设备数量,因此为了确保供电系统的稳定性,需要在总的功率需求上增加一定的冗余。
5.计算负荷:根据总的功率需求和冗余,计算出施工临时用电的负荷。
一般来说,施工临时用电的负荷计算单位是千瓦(kW)或者千伏安(kVA)。
6.选择供电设备:根据负荷计算结果,选择相应的供电设备。
这包括选择适当容量的发电机、选择适当放大倍数的变压器、选择适当容量的开关设备等。
需要注意的是,施工临时用电的负荷计算需要综合考虑施工现场的各种实际情况,如施工规模、工期、环境因素等。
在进行负荷计算时,应尽量准确收集和调查施工现场的实际情况,并结合相关的规范和标准进行计算,确保计算结果的准确性和可靠性。
工程现场临时用电负荷计算实例
工程现场临时用电负荷计算实例一、负荷分类及计算1.人工照明负荷根据工程现场的大小、布置和作业要求,确定照明灯具的安装位置和数量。
根据每个灯具的功率和数量计算照明负荷。
通常,工程现场的人工照明负荷计算公式为:照明负荷=照明灯具的总功率/照射面积2.动力负荷根据工程现场的需要确定动力电器的类型和数量,计算每一类动力设备的负荷。
一般,动力负荷计算公式为:动力负荷=设备功率×设备数量3.特殊负荷在工程现场,一些特殊用电设备的负荷计算是非常重要的,如空调、电焊机、电锤等。
根据这些设备的功率和使用时间计算特殊负荷。
通常,特殊负荷计算公式为:特殊负荷=设备功率×使用时间考虑一个建筑工地的临时用电负荷计算实例:1.人工照明负荷假设该工地面积为1000平方米,照明灯具为30瓦的日光灯,每50平方米安装一个日光灯,根据计算公式可得:照明负荷=(30瓦/日光灯)×(1000平方米/50平方米)=600瓦=0.6千瓦2.动力负荷根据工地需要的动力设备确定负荷,例如5台电钻,每台功率为400瓦,那么动力负荷为:动力负荷=(400瓦/电钻)×5=2000瓦=2千瓦3.特殊负荷三、总负荷计算根据以上负荷分类和计算的结果,可以计算出工程现场的总负荷。
在这个实例中,工地的总负荷为:总负荷=人工照明负荷+动力负荷+特殊负荷=0.6千瓦+2千瓦+27千瓦=29.6千瓦四、电缆线路和设备容量计算根据总负荷和电源的电压,可以计算出所需的电缆线路和设备容量。
假设电源电压为380V,那么电缆线路的容量为:电缆线路容量=总负荷/电源电压=29.6千瓦/380V=78安培同时,根据总负荷和电源电压,可以计算所需电箱和开关的容量。
假设电箱容量为50安培,那么至少需要两个50安培电箱来供电。
为了安全起见,推荐使用80安培电箱。
综上所述,工程现场临时用电负荷计算是根据工程需要和各种设备的功率、使用时间等因素计算出的,用于确定电缆线路和设备容量的重要工作。
工程现场临时用电负荷计算
工程现场临时用电负荷计算工程现场临时用电负荷计算是指根据工程现场的电器设备和用电需求,计算出工程现场所需的电负荷,并根据电负荷去选择合适的电源供应方式,以保证工程现场的正常运行和安全使用。
下面将详细介绍工程现场临时用电负荷计算的方法和步骤。
首先,进行工程现场用电负荷计算需确定以下因素:1.用电设备清单:将需要用电的设备逐一列出,并记录设备的功率、电流等相关参数。
2.用电时间:记录每个设备的使用时间,包括设备的连续使用时间和间歇使用时间。
3.用电方式:确定每个设备的用电方式,包括直接用电、通过变压器供电、通过发电机组供电等。
在确定好以上因素之后,下面将介绍具体的计算步骤。
1.计算各设备的功率负荷:根据设备清单,计算出每个设备的功率负荷,单位为瓦特(W)或千瓦(kW)。
功率负荷的计算公式为:功率负荷=电流×电压,其中电流单位为安培(A),电压单位为伏特(V)。
2.计算各设备的用电时间负荷:将设备的功率负荷乘以设备的使用时间,得到每个设备的用电时间负荷,单位为千瓦时(kWh)。
用电时间负荷的计算公式为:用电时间负荷=功率负荷×使用时间。
3.将各设备的用电时间负荷相加得到总用电时间负荷:将所有设备的用电时间负荷相加得到总用电时间负荷,单位为千瓦时(kWh)。
4.根据工程现场的用电要求,选择合适的电源供应方式:根据工程现场的特点和要求,选择合适的电源供应方式,如通过电网供电、通过变压器进行供电或通过发电机组供电。
选择电源供应方式时需要考虑以下因素:用电负荷大小、供电可靠性要求、用电地点与电源距离等。
5.根据用电负荷和电源供应方式的要求,选择合适的电缆和插头规格:根据用电负荷和电源供应方式的要求,选择合适的电缆规格和插头规格,以确保电源供应的稳定性和安全性。
需要注意的是,工程现场临时用电负荷计算是一个复杂的过程,需要考虑多个因素并且精确计算,因此建议在进行计算和选择电源供应方式时,可以寻求电气专业人员的帮助和指导,以确保计算结果的准确性和工程现场的安全使用。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
施工现场用电组织方案
一、工程概况
西安阳光花园商用住宅楼,C1至C13(地下一层,地上十一层,),D1至D8(地下一层,地上九层),其中F1、F2(地下一层,地上二十二层),剪力墙框架结构,建筑面积为20多万平方米,工程等级为普通住宅二类,地下一层为戊类,本建筑电源通用为三级负荷,消防电源为二级负荷。
二、配电线路
现根据TN-S配电系统,三级配电,两级保护的原则,采用三相五线制的供电方式,由总配电箱引出主干线,沿线设分配电箱,分配电箱内分设动力、照明线路,施工机械一箱一闸一漏一锁。
采用了保护接零,统一接地,做到用电安全。
1、若干分配电箱:分配电箱下可设若干开关箱。
总配电箱应设在靠近电源的区域,分配电箱应设在用电设备或负荷相对集中的区域,分配电箱与开关箱的距离不得超过30米,开关箱与其控制的固定式用电设备的水平距离不应超过3米。
动力配电箱与照明配电箱宜分别设置。
当合并设置为同一配电箱时,动力和照明应分别配电;动力开关箱与照明开关箱必须分设。
2、每台用电设备必须有各自专用的开关箱,严禁用同一个开关箱控制两台及两台以上用电设备(含插座)。
配电箱、开关箱应装设牢固,箱的中心点与地面的垂直距离为1.4—1.6米,配电箱、开关箱外型结构应能防雨防尘。
4、配电箱、开关箱内的电器(含插座)应先安装在阻燃、绝缘电器安装板上,然后方可固定在配电箱、开关箱的箱体内。
配电箱的电器安装板必须分设N线断子板和PE线端子板。
PE线端子板必须与电器安装板做电气连接;N线端子板必须与电气安装板绝缘。
进出线中的N 线必须通过N线端子板连接;PE线必须通过PE线端子板连接。
5、配电箱、开关箱内的连接线必须采用铜芯绝缘导线。
导线的分支接头不得采用螺栓压接,应采用焊接并做绝缘包扎,不得有外露带电部分。
配电箱、开关箱的进出线应配置固定线卡,进出线应加绝缘护套并成束固定在箱体上,不得与箱体直接接触。
配电箱、开关箱应防雨。
6、总配电箱的电器应具备电源隔离、正常接通与分断电路及短路、过载、漏电保护功能。
7、配电箱、开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。
使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品,其额定漏电动作电流不应大于15mA,额定漏电动作时间不应大于0.1s。
8、总配电箱中额定漏电动作电流与额定漏电动作时间的乘积不应大于
30mA·s。
漏电保护器极数和线数必须与其负荷的相数和线数一致。
三、机械设备
⒈塔吊:QTZ40(70kw/台)23台,70×23 =1610kw⒉施工电梯:(70kw/台)23台,70×23=1610kw使用系数:K1=0.7;功率因素:CosΦ=0.8
P1=(1610×2)×0.7÷0.8=2817.5(KVA)
⒊混凝土搅拌机,(5.5kw/台)23台,5.5×23=126.5
使用系数:K2=0.70;功率因素:CosΦ=0.8
P2=126.5×0.70÷0.8=110.7(KVA)
⒋混凝土真空地泵,(110kw/台)6,110×6=660KW
使用系数:K2=0.70;功率因素:CosΦ=0.8
P3=660×0.70÷0.8=577.5(KVA)
⒌HZ6—50插入式震动器(2.2kw/台)23台,计2.2×23=50.6KW
⒍PZ—501平板式震动器(1.5kw/台)
23xx,计1.5×23=34.5KW
使用系数:K3=0.75;功率因数:CosΦ=0.75
P4=(101.2+34.5)×0.75÷0.75=135.7(KVA)
⒎MJ104木工电锯电刨(4kw/台)23台,计4×23=92KW使用系数:
K4=0.75;功率因数:CosΦ=0.75
P5=92×0.75÷0.75=92(KVA)
⒏钢筋调直机TQ4—8(11kw/台)23台,23×11=253KW使用系数:
K4=0.75;功率因数:CosΦ=0.75
P6=253×0.75÷0.75=253(KVA)
⒐钢筋切断机QJ40—1(2.2kw/台)23台,23×2.2=50.6KW使用系数:
K5=0.7;功率因素:CosΦ=0.75
P7=50.6×0.7÷0.75=26.6KVA
⒑钢筋弯曲机WJ40—1(2.8kw/台)23×1.5=34.5台×
2.8=96.6KW
使用系数:K5=0.7;功率因素:CosΦ=0.75
P8=96.6×0.7÷0.75=90.2(KVA)
11.闪光对焊机UN1-50 (50kw/台) 12×50=600kw使用系数:K6=0.35;功率因素:CosΦ=0.6
P9=600×0.35÷0.6=350(KVA)
12.生活抽水泵WQ15-32-
7kw, (7kw/台) 10×7=70kw
使用系数:K6=0.6;功率因素:CosΦ=0.8
P11=70×0.6÷0.8=52.5(KVA)
13.项目采暖50台,2kw/台50×2=100kw
使用系数:K6=0.4;功率因素:CosΦ=0.8
P12=100×0.4÷0.8=50KVA
14项目生活区照明,100kw
使用系数:K6=0.6率因素:CosΦ=1.0
P13=100×0.6÷1.0=60KVA
15.项目生活去厨房设备,100kw
使用系数:K6=0.3功率因素:CosΦ=0.8
P14=100×0.3÷0.8=37.5KVA
总用电量
P=P1+P2+P3+P3+P4+P5+P6+P7+P8+P9+P10+P11+P12+P13+P14+P1=4653.2(KVA)
根据以上计算,甲方应提供不小于4653.2KVA的供电容量方可满足使用要求。
主要线路导线截面计算
1)线路一导线截面计算
P1=P1+P2+P3+P3+P4+P5+P6+P7+P8+P9+P10+P11+P12+P13+P14+P1=4653.2(KVA)
由结论可得,四台箱变压器,每台(1250KVA),可以承受施工现场用电。
四、现场安全用电措施及用电教育
1、非专业电工工作人员,严禁乱动电气设备。
2、各操作人员使用各种电器设备时,必须认真执行安全操作规程,并服从电工的安全技术指导。
3、任何单位个人不得指派无电工执照人员进行电器设具的安装、维修工作。
4、各级领导应重视电工提出的有关安全用电的合理意见,不得以任何理由强迫电工进行违章作业。
5、各级领导坚持按电工执照中批准的工作范围分配电工工作,不得指派其超批准范围外的工作。
6在各项工程的施工组织设计中,必须暂设用电施工组织方案并画出平面图,在开工前,向专业人员进行详细交底。
7、专业电工必须认真执行各有关规程和规定,自觉抵制来自任何方面的违章指令。
8、专业电工有权制止一切违章操作用电行为,必要时可向有关部门报告。
9、专业电工应端正工作态度,主动配合用电单位,共同完成各项生产任务。
10、在工地明确的地方设置干粉灭火器,并有专人保管。
