气动隔膜泵的原理和故障分析
气动隔膜泵的原理
气动隔膜泵的原理
1.压缩空气进入泵体：气动隔膜泵通过压缩空气来驱动工作。
当空气进入泵体内部时，通过进气阀门将空气送入泵内。
2.气压推动隔膜移动：当空气进入泵体后，通过阀门切换使得空气进入其中一个隔膜的后腔，同时排出该隔膜前腔的空气。
由于隔膜前后腔之间的压力差，后腔的空气压力迫使隔膜前移，从而将泵内的液体吸入。
3.隔膜内部的运动：当隔膜前移时，后腔与泵体之间的压力降低，液体被吸入隔膜后腔。
随着隔膜前移，液体被进一步推动，并进入到另一边的隔膜前腔。
4.液体排出：当液体进入到另一个隔膜的前腔时，继续通过阀门切换排出。
同时，前一个隔膜的后腔则受到新的空气进入，将液体推出。
5.循环作业：该过程循环进行，液体被不断吸入和排出，从而实现泵的正常工作。
总结起来，气动隔膜泵的工作原理主要是利用空气压力驱动隔膜的前后运动，通过阀门控制液体的吸入和排出，从而实现液体的输送和循环。
由于隔膜和液体之间的分离，气动隔膜泵具有抗干燥、耐腐蚀、防爆等特点，适用于多种恶劣的工况环境。
气动隔膜泵工作原理及常见问题解决
一、气动隔膜泵是如何工作的Z近有人给我们留言说想看一下气动隔膜泵的工作原理，想看一看隔膜泵到底是怎么进行工作的。
看到消息后上海沈泉隔膜泵厂家进行了详细的资料整理，了解到在气动双隔膜泵的两个对称工作腔中中各装有一块隔膜，由中心联杆将其连结成一体。
压缩空气从气动双隔膜泵的进气口进入配气阀，通过配气机构将压缩空气引入其中一腔，推动腔内隔膜运动，而另一腔中气体排出。
一旦到达行程终点，配气机构自动将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，从而使两个隔膜连续同步地往复运动。
二、气动隔膜泵工作原理动态图：上图所示中压缩空气由进入配气阀，使气动双隔膜泵膜片向右运动，则室的吸力使介质由入口流入，推动球阀进入室，球阀则因吸入而闭锁;室中的介质则被挤压，推开球阀由出口流出，同时使球阀闭锁，防流，就这样循环往复使介质不断从入口处吸入，出口处排出。
三、气动隔膜泵工作原理示意图：四、气动隔膜泵工作原理简单示意图：五、气动隔膜泵的常见问题：1.泵无力，抽送速度变慢此种现象一般有如下几种情况，一是气源气压减小。
先看看进气压力表的压力，压力值在4～7公斤为正常。
然后检查气源阀门的开度位置，如气源开闭是用电磁阀的话，则检查电磁阀塑料阀片有无破损，导致塑料阀片不能完全打开。
二是消音器堵塞，气不能快速的排出，导致抽送速度减慢。
三是压缩空气的水或杂质过多。
进入隔膜泵配气阀后堵塞进气孔，或是卡住配气阀芯。
四是配气阀上下端盖由于常时间受阀芯的冲击导致阀盖破损漏气。
五是泵内部中轴四个密封环磨损而串气。
2.流量减少此种现象一般有以下几种情况，一是进出口单向阀(塑料球)磨损变小。
或有条状物，大颗粒卡住塑料球。
导致吸料时排料口的料液回灌，排料时又把物料从进料口压回去。
二是隔膜片常时间拉伸变形，导致物料腔容积变小。
三是黑色，厚的那层膜片破损。
中轴带动时走不到位。
3.泵不动此种现象可能有几种情况。
一是阀芯严重磨损卡死。
二是中轴的轴套磨损。
此时应更换铜套。
气动隔膜泵故障与维修方法
气动隔膜泵故障与维修方法气动隔膜泵是一种常用的输送泵，其原理是通过压缩空气的作用，使隔膜往复运动，从而达到吸入和排出介质的目的。
但随着使用时间的增长，隔膜泵可能会出现一些故障，需要进行维修。
下面详细介绍一些常见的气动隔膜泵故障及其维修方法。
1.泵无法启动或无压力输出：可能原因：（1）进气压力不足或进气阀门关闭；（2）隔膜泵内漏气或隔膜损坏；（3）进出口管道堵塞。
维修方法：（1）检查进气压力是否正常，确保进气阀门打开；（2）检查隔膜泵内是否有气体泄漏，检查并更换损坏的隔膜；（3）检查进出口管道是否有堵塞，清理堵塞物。
2.泵有噪音或震动：可能原因：（1）气源压力不稳定；（2）隔膜泵叶片磨损；（3）进出口管道不稳定。
维修方法：（1）检查气源压力是否稳定，可增加气源压力稳定设备；（2）检查隔膜泵叶片磨损程度，如有磨损应及时更换；（3）检查进出口管道固定情况，加强固定强度。
3.泵泄漏：可能原因：（1）隔膜泵密封件损坏；（2）管道连接松动；（3）隔膜疲劳或过程中受损。
维修方法：（1）检查隔膜泵密封件是否完好，如有损坏应及时更换；（2）检查管道连接处是否松动，重新紧固；（3）检查隔膜是否受损或疲劳，如有问题应更换隔膜。
4.泵排量减小：可能原因：（1）进出口管道堵塞或泵内有异物；（2）隔膜泵内漏气；（3）泵的流量调节器调整不当。
维修方法：（1）检查进出口管道是否堵塞，清理管道或隔膜泵内的异物；（2）检查隔膜泵内是否有漏气，如有泄漏，及时更换隔膜；（3）检查流量调节器，调整合适的流量。
需要注意的是，在进行气动隔膜泵的维修时，应当确保安全，切勿忽略气动隔膜泵内部压力的消散，以免发生意外事故。
在维修过程中要遵守相应的操作规程，安全第一、并根据具体的情况选择合适的维修方法，以确保气动隔膜泵的正常运行。
气动隔膜泵常见故障及解决方法
气动隔膜泵常见故障及解决方法气动隔膜泵是一种常用的工业泵，以其结构简单、易于维护和修理、适用于各种介质等优点，得到了广泛的应用。
但是，随着使用时间的增长，气动隔膜泵也会显现各种故障，给生产和维护带来不便。
本篇文章就气动隔膜泵的常见故障及解决方法进行分析和总结，以供大家参考。
一、泵体漏气1、原因泵体的密封性能差2、解决方法（1）检查泵体内部的密封件，如是否有磨损或裂纹等。
（2）对泵体所处的管道和接口进行检查，如是否有渗漏或松动等。
（3）检查气动隔膜泵内的气压，假如气压过大或过小，都会导致泵体漏气。
适时调整气压，确保其在适当的范围内。
二、泵体产生噪音1、原因（1）气压过高，导致气动隔膜泵内部产生震动。
（2）泵体的密封性不好，导致泵体内的介质流动不正常，产生噪音。
2、解决方法（1）对气动隔膜泵的各个部件进行检查和维护，确保其运转正常。
（2）检查气源系统，假如气压过高或气源管道存在堵塞等情况，需要适时清理和调整。
（3）对泵体进行检查和维护，如需要更换密封件等，也要适时更换。
三、泵体无法正常启动1、原因（1）气源系统存在故障，导致气动隔膜泵无法正常启动。
（2）泵体内部存在堵塞或泵体损坏，也会导致泵体无法启动。
2、解决方法（1）检查气源系统，如气源压力是否正常、气源管道是否存在堵塞等，适时解决。
（2）对泵体进行检查和维护，如清理堵塞物、更换损坏部件等。
四、泵体排放的流量不稳定1、原因（1）液体中存在杂质或颗粒物，导致泵体阀门无法正常关闭。
（2）泵体的减震垫损坏或松动，导致泵体内的介质无法正常流动。
2、解决方法（1）将泵体内的液体排空，清理液体中的杂质或颗粒物。
（2）检查泵体的减震垫，如有松动或损坏，需要适时更换或修理。
五、泵体运转时显现异响1、原因泵体的各个部件损坏或老化，导致产生异响。
2、解决方法（1）检查泵体的各个部件，如气动隔膜、进出口阀门、减震垫等，发觉问题即时更换或修理。
（2）检查泵体内的液体，如液位是否充足、液体黏度等，保证泵体内的介质流动正常。
气动隔膜泵工作原理及故障排除
气动隔膜泵工作原理及故障排除1.气动控制：通过控制气源气流的通断，实现气动隔膜泵的正反转。
2.吸入冲程：气动隔膜泵的吸入冲程，是通过气源的气流传递到气动隔膜泵内的气室，使之扩张，从而产生负压，吸入被输送的介质。
3.排出冲程：气源的气流转向，使气室收缩，从而推出被吸入气室内的介质，实现流体的输送。
1.泵不能正常启动或停机：首先检查气源压力是否正常，检查气源管路是否有漏气。
如果气源正常，但仍不能正常启动或停机，则可能是气动阀门损坏或阻塞，需要进行维修或更换。
2.泵流量或压力降低：首先检查泵入口和出口是否有堵塞物，如果有，则需要清洗或疏通。
其次检查气源压力是否正常，如果气源压力不足，则需要提高气源压力。
如果以上方法都无效，可能是隔膜损坏，需要更换隔膜。
3.泵出现漏液：首先检查泵的连接部位是否松动，如果有则需要重新紧固。
其次检查隔膜是否损坏或老化，如果是，则需要更换隔膜。
另外，还需要检查密封圈或密封件是否完好，如有损坏则需要更换。
4.泵有异常声响：首先检查气源压力是否正常，如果气源压力不足，则需要提高气源压力。
其次检查连接部位是否松动或密封不良，如果有，则需要重新紧固或更换密封件。
如果以上方法都无效，可能是泵的零部件损坏，需要进行维修或更换。
综上所述，气动隔膜泵的工作原理是通过控制气源气流的通断，使气动隔膜泵实现正反转，并通过气源的气流传递到气动隔膜泵内的气室，从而产生负压吸入介质，再通过气源的气流转向，使气室收缩推出介质，实现流体的输送。
在使用过程中，可能会出现一些故障，需要根据具体情况进行排除。
气动隔膜泵的原理和故障分析

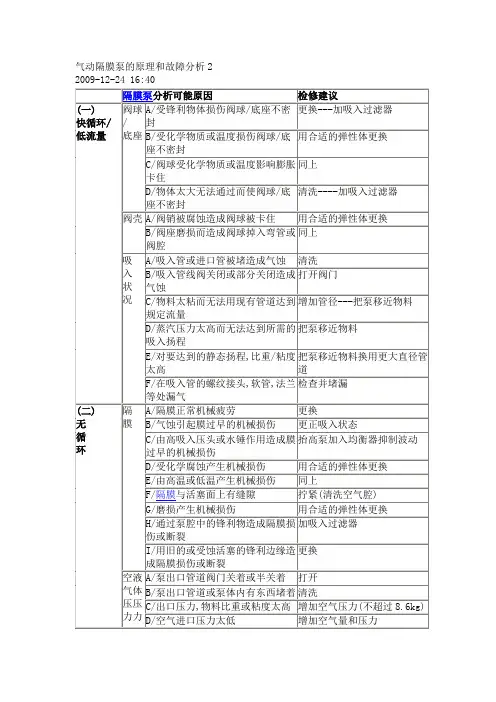

气动隔膜泵的原理和故障分析2 2009-12-24 16:40气动隔膜泵的原理和故障分析3 2009-12-24 16:41气动隔膜泵原理及特点气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
一、气动隔膜泵适用场合喷漆、陶瓷业中隔膜泵已占有绝对的主导地位，而像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。
其优势在于：1、用空气作动力，流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。
而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大提高，齿轮泵同样如此。
2、易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。
气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。
可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。
因为隔膜泵的剪切力低，对材料的物理影响小。
二、气动隔膜泵原理及特点泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
气动隔膜泵工作原理
气动隔膜泵工作原理
气动隔膜泵是一种利用气动力来驱动的一种泵，其工作原理如下：
1. 左侧气室：气动隔膜泵通常有两个隔膜，其中一个隔膜位于泵的左侧。
当压缩空气进入左侧气室时，压缩空气将隔膜向右移动。
2. 左侧抽吸阀：当隔膜向右移动时，左侧气室内的压力降低，使得左侧抽吸阀打开。
此时，泵的左侧被抽吸区域内的液体通过进口管道进入泵内。
3. 左侧排放阀：随着压缩空气进一步推动隔膜向右移动，左侧排放阀关闭。
这样，在压缩空气的推动下，液体被推送到右侧。
4. 右侧气室：当液体进入右侧气室时，右侧隔膜向左移动，压缩空气通过右侧抽吸阀进入右侧气室。
5. 右侧抽吸阀：当隔膜向左移动时，右侧气室内的压力降低，使得右侧抽吸阀打开。
此时，泵的右侧被抽吸区域内的液体通过进口管道进入泵内。
6. 右侧排放阀：随着压缩空气进一步推动隔膜向左移动，右侧排放阀关闭。
这样，液体被推送到出口管道，完成泵的排放过程。
通过这样的循环操作，气动隔膜泵能够实现液体的吸入和排放。
由于使用气动力来驱动，它适用于各种不同性质的液体，包括腐蚀性液体和高粘度液体等。
此外，气动隔膜泵也具有自吸能力和能够在干燥运行条件下工作的优点。
气动隔膜泵维修资料
气动隔膜泵漏气
总结词
漏气是气动隔膜泵常见的故障之一，可能导致泵的性能下降和输送介质的泄漏。
详细描述
造成气动隔膜泵漏气的原因可能包括密封件老化或磨损、连接处松动或损坏等。处理方法包括更换密封件、拧紧 或更换连接处等。
04
气动隔膜泵的配件与更换
气动隔膜泵的配件介绍
隔膜
隔膜是气动隔膜泵的核心部件，用于 隔离泵腔内的液体和空气，防止液体 进入气室，同时传递气动力。
日常维护保养
每日检查
检查气动隔膜泵的外观是否正常，各部件是 否有松动或异常。
排气管路检查
确保排气管路畅通，无堵塞或漏气现象。
润滑油检查
检查润滑油是否充足，油质是否清洁，如有 问题应及时更换。
电源及气源检查
检查电源及气源是否正常，如有异常应及时 处理。
定期维护保养
每月检查
对气动隔膜泵进行全面检查，包括泵体、隔 膜、阀片等部件的磨损情况。
。
03
运行中调整
根据实际需要，调整气源压力和 流量，以达到所需的输送效果。
02
开机操作
打开电源，调整气源压力至规定 值，启动气动隔膜泵，观察泵的
运行状态，确保无异常。
04
停机操作
先关闭气源，使气动隔膜泵停止 运行，然后关闭电源，清理现场
。
安全操作规范与注意事项
遵守安全规程
在操作气动隔膜泵时，必须严格遵守安全规程，确保人员安全和设备 稳定。
效率。
在水处理领域，气动隔膜泵能够实现高效、低能耗的 水处理过程，提高水质和节约能源。
气动隔膜泵广泛应用于化工、制药、食品、环 保、水处理等领域，用于输送各种腐蚀性液体 、悬浮物、粘稠物料等。
在食品工业中，气动隔膜泵能够保证食品的卫生 安全，避免食品与空气接触，延长食品的保质期 。
气动隔膜泵的原理和故障分析
气动隔膜泵的原理和故障分析
1.驱动气路系统：通过瞬时电磁阀调节气动马达的进气和排气，控制驱动气动马达的工作节奏和转动方向。
当压缩空气进入驱动气动马达时，通过气压推动气动马达的活塞运动。
2.接液系统：在驱动气路系统的控制下，当活塞向一侧移动时，隔膜泵腔内的压力低于进液管道的压力，使液体被吸入隔膜泵腔内。
3.排液系统：当活塞向另一侧移动时，隔膜泵腔内的液体被排出，同时进液管道的压力通过回流阀下降，以便进液到达进液管道。
在使用气动隔膜泵时，常见的故障有以下几种情况：
1.泵不工作或无压力输出：可能是气源压力不足或泵内漏气所致，需要检查气源压力是否正常，并检查隔膜泵是否有漏气现象。
2.泵泄漏：泵的接液和排液系统内部密封件老化或损坏，导致气体和液体相互泄漏。
需要检查并更换密封件。
3.泵输出流量小：可能是进液和排液系统中的液体被堵塞或泵隔膜破损。
需要检查和清理液体管道，并更换隔膜。
4.泵噪音大：可能是泵的气动马达内部部件出现磨损或松动。
需要检查并修复或更换部件。
5.泵振动明显：可能是泵的安装不稳定或泵内部部件松动所致。
需要重新安装并检查部件紧固情况。
总之，气动隔膜泵的工作原理是通过气动马达将压缩空气能源转换为机械能，并通过隔膜传动将机械能转化为流体压力能，从而实现液体的输
送。
在使用过程中，需要注意检查气源压力、泵的密封件和隔膜等部件是否正常，以确保泵的正常工作。
气动隔膜泵原理
气动隔膜泵原理
气动隔膜泵是一种利用气动力传动的工业泵，其工作原理如下：
1. 气动隔膜泵的主要组成部分有两个气动腔和一个中间的隔膜。
其中气动腔通过气源供气进行控制，分为气源腔和气排腔。
2. 当气源腔内的气压增加时，隔膜就会向气排腔方向移动。
同时，气源腔的容积增大，形成负压，使得液体被吸入。
3. 随着气源腔内气压的减小，隔膜将会向反方向移动，将液体推至出口。
此时，气源腔的容积减小，形成正压，将液体排出。
4. 由于气动隔膜泵的双向工作原理，其具有自吸性能，可以输送高粘度、含颗粒物质、易挥发液体等。
5. 气动隔膜泵还具有抽干自吸、干吸湿排、凝结液排除等特点，适用于多种工况要求。
6. 由于气源压力的调整可以控制气动隔膜泵的流量和扬程，因此其输出液压可由操作简单的调压阀控制。
综上所述，气动隔膜泵利用气动力传动，通过气源的压力调节实现液体的吸入和排出，具有自吸性能和适应多种工况的特点。
气动隔膜泵
液压驱动气动隔膜泵
通过液压系统提供动力，具有较大的 输出力和压力，适用于高压力、大流 量的场合。
03 气动隔膜泵性能参数与选 型依据
关键性能参数解析
流量
表示泵在单位时间内所能输送的介质体积，是选型时的重 要参考指标。
扬程
指泵能够提升介质的高度或压力，对于气动隔膜泵而言， 其扬程受到压缩空气压力和介质比重的影响。
工作原理
气动隔膜泵的工作过程是由两个隔膜片交替往复运动来完成的。当压缩空气进 入一个腔室时，推动隔膜片向另一侧运动，同时另一个腔室内的隔膜片则向相 反方向运动，从而完成吸排液体的过程。
结构特点及优势
结构特点
气动隔膜泵由执行机构和膜片组成，其中执行机构包括气缸 、活塞和连杆等部件。膜片则采用耐腐蚀、耐磨损的材料制 成，具有良好的密封性和耐用性。
材质
气动隔膜泵的材质对于其耐腐蚀性和使用寿命有着重要影 响，需要根据介质特性选择合适的材质。
隔膜类型
气动隔膜泵的隔膜类型（如橡胶、聚四氟乙烯等）对于泵 的密封性和耐腐蚀性有着重要影响，需要根据介质特性和 工作环境选择合适的隔膜类型。
选型依据及注意事项
介质特性
工作环境
介质的腐蚀性、粘度、颗粒大小等特性对 于气动隔膜泵的选型有着重要影响，需要 选择能够适应介质特性的泵型。
03
根据安装图纸和要求， 准备相应的安装工具和 材料。
04
注意气动隔膜泵的进出 口方向，确保正确安装 。
调试过程检查项目清单
01
02
03
04
检查气动隔膜泵的气源压力是 否稳定，是否符合泵的要求。
检查泵的进出口管道是否连接 牢固，无泄漏现象。
检查泵的隔膜是否正常工作， 无卡滞、破损等现象。
气动隔膜泵打不出液体的原因分析以及处理方法
气动隔膜泵打不出液体的原因分析以及处理方法1. 气源问题气动隔膜泵通过气源来驱动泵的工作，当气源不足或停止时，气动隔膜泵就会显现打不出液体的情况。
因此，首先需要检查气源的情况，包括气源的压力、气源管道是否堵塞、气源的过滤器是否清洁，这些都可能影响气动隔膜泵的正常工作。
假如发觉气源不足或者停止，需要适时解决气源问题，例如加添气源压力、清洗气源过滤器或维护和修理气源管道，确保气源可以正常供应。
2. 泵体堵塞问题当气动隔膜泵打不出液体时，还可能是由于泵体所连接的管道显现了堵塞，导致液体无法流通。
堵塞的原因可能是管道内留有固体颗粒、箔片、杂质等，这些可能导致阀门无法打开或液体流通速度变慢。
在这种情况下，需要拆卸泵体，并检查泵体所连接的管道以及阀门、过滤器等是否存在堵塞物，适时清理堵塞物，以保证液体的正常流通。
3. 泵体漏气问题气动隔膜泵工作时需要保证泵体内部的气体压力，当泵体显现漏气现象时，可能导致泵体无法正常工作，也就无法打出液体。
泵体漏气的原因可能是泵体内部密封件磨损或损坏、气阀松动或密封不严等，这些都会导致泵体的气压无法保持稳定，在最后导致泵体无法正常工作。
解决泵体漏气的问题一般需要进行维护和修理、更换泵体密封件、气阀等部分，以保证泵体内部气压可以稳定，从而正常工作打出液体。
4. 液体黏稠度过高问题当液体黏稠度过高时，气动隔膜泵就无法正常打出液体，由于黏稠度高的液体会使泵体内的止回阀失效，从而导致泵体无法正常工作。
为解决这个问题，可以通过降低液体的黏稠度来改善。
例如，可以通过加热、加水、调整机械进口阀等方法来调整液体的黏稠度，使得气动隔膜泵可以正常工作。
5. 气动隔膜泵本身质量问题最后一个可能导致气动隔膜泵无法正常工作的原因可能是泵本身质量问题。
假如泵本身存在缺陷或者质量不过关，就可能导致泵在工作时无法正常打出液体。
这种情况下，需要将泵进行专业的维护和修理或更换，以保证泵的质量符合标准，并可以正常地工作。
单向气动隔膜泵的工作原理及常见故障的解决办法
今天上海沈泉隔膜泵厂家为大家带来的内容是关于单向气动隔膜泵的工作原理及常见故障的解决办法，希望借此能够让大家更好的了解气动单向隔膜泵，也希望大家能够喜欢。
一、单向气动隔膜泵概述：本气动泵广泛应用于包装印刷业的水性油墨印刷机、凹版印刷机、柔性版印刷机的墨料提升循环系统，也可用于输送其他各种粘度的液体，如水、油、浆液、腐蚀性或带微小固体颗粒的液体。
二、单向气动隔膜泵的工作原理：单向气动隔膜泵工作原理动态图单向气动隔膜泵由工作腔和气动腔两部分组成，中间有隔膜片隔开，如图示：压缩空气由进气口进入气动腔，由于压力增大使隔膜片向左移，主弹簧被压缩，单向阀开启，将工作腔中的介质压出，气动阀芯左移关闭进气口，空气经阀瓣，气动套，气压室，由出气孔排出，气动腔减压，隔膜片复位并向右推，进气口开启，进入下一个动作周期。
连续往复式运动引导介质吸入和排出，完成介质的输送工作。
本产品为气动驱动，没有电磁火花等可以应用在亦然易爆的工作场合用于流体的传输和运送!三、单向气动隔膜泵常见故障解决办法：单向气动隔膜泵无出口压力，流量变慢1.消音器堵塞，气不能快速排出，致使抽送速度变慢。
2.气源气压减少。
先查看进气压力表，压力值在4-7公斤是正常的。
再检查气源阀门的开度位置，如果气源开关是用的电磁阀，那么检查电磁阀的阀片有无破损，破损会致使阀片不能完全打开。
3.压缩空气的水或者杂质过多。
进入单向气动隔膜泵配气阀堵塞进气孔，或是卡住配气阀芯。
4.单向气动隔膜泵内部种密封环磨损二串气。
5.配气阀的上下端盖由于长时间受到阀芯冲击而使阀盖破损漏气。
单向单向气动隔膜泵流量减少1.进气口单向阀磨损变小。
或者有堵塞物卡住塑料球。
致使吸料时排料口的料液回灌，排料时把物料从进料口压回去。
2.隔膜片长时间使用拉伸变形，导致物料容积变小。
3.黑色的厚的隔膜片破损。
中轴带动时运转不到位。
单向气动隔膜泵不动1.中轴的轴套磨损。
更换铜套。
2.阀芯严重磨损。
更换阀芯。
气动隔膜泵的常见故障处理办法
气动隔膜泵的常见故障处理办法作为一种经典的泵型，气动隔膜泵广泛应用于化工、制药、食品饮料等领域。
然而，由于运转条件的复杂性，经常会遇到一些故障，给生产带来不必要的损失。
本文将从气动隔膜泵的结构特点、典型故障及处理办法等方面进行阐述，为生产实际工作提供借鉴和参考。
气动隔膜泵的结构特点气动隔膜泵是一种能够实现抽吸自吸、泵送、输送粘稠物料的泵型。
其主要结构由泵体、隔膜、进出口阀等组成。
具体来说，其结构特点可以从以下两个方面描述：隔膜结构隔膜作为气动隔膜泵的核心元件，其要求有良好的弹性、耐腐蚀性以及与泵体、气控阀等紧密配合。
根据不同的工作环境，隔膜材料可以是丁晴橡胶、氯丁橡胶、硅橡胶、氟橡胶等多种材质。
隔膜材质的选择需要根据介质、温度、压力、PH值等综合因素进行考虑。
泵体结构泵体是泵的外壳，也是隔膜泵的主体部分。
从结构来看，泵体主要可以由前后泵壳、泵体内部的过流及配气装置及进出气阀组成。
不少厂家在泵体内部设置了碳化硅或陶瓷等材质的膜片，具有良好的耐磨性和抗腐蚀性。
典型故障及处理办法在生产过程中，由于运转环境复杂、介质特性不同等原因，气动隔膜泵常常会发生一些故障。
具体来说，以下是典型故障及其处理办法：泵不出液如果气动隔膜泵出现这种情况，可能是由气源部分引起的。
首先要检查气压表是否正常，如果气压表指示正常，那么就检查气缸的气缸垫片是否破损或老化了，导致不可能工作。
此时需要进一步检查阀门是否开启，防止堵塞的情况出现，排除故障点。
泵内有异物有时候，气动隔膜泵中会出现一些杂质，可能就是生产过程中进入的一些固体颗粒、塑料颗粒等。
出现这种情况，需要先卸下气动隔膜泵，在泵内进行清洗和检查，以便消除异物对泵体颜料的损坏。
泵声异常如果发现气动隔膜泵工作时发出噪音异常，则需要排查运行过程中是否有接触音、振动音和等速音等。
如果是由机械故障引起的，那么就要检查是否存在泵轴杆、橡胶隔板及气动活塞等部件受损或磨损的情况，及时进行维修或更换。
气动隔膜泵的工作原理
气动隔膜泵的工作原理
气动隔膜泵是一种利用气动驱动原理工作的泵。
它的工作原理如下：
1.驱动气源：气动隔膜泵通过气动驱动，驱动气源一般为压缩
空气或其他气体。
当气源加压到一定程度时，气源压力将驱动泵的工作。
2.气动控制阀：气动隔膜泵通过气动控制阀来控制工作流程。
气动控制阀包括吸气阀和排气阀，通过控制两个阀门的开关，实现泵的吸入和排出。
3.工作腔体：气动隔膜泵内部分为两个工作腔体，分别为吸入
腔和排出腔。
两个腔体之间通过一个隔膜分隔开来，隔膜可以是金属或橡胶材料制成。
4.吸入过程：当气动控制阀打开吸气阀时，吸入腔内的隔膜下降，形成负压，使吸入管道中的液体通过吸力被泵吸入。
吸入过程中，排气阀处于关闭状态。
5.压缩过程：当吸入过程结束后，气动控制阀关闭吸气阀，同
时打开排气阀。
这时，气源经过气动控制阀进入排出腔，隔膜上升，使液体被逼出泵。
排出过程中，吸气阀处于关闭状态。
6.循环工作：气动隔膜泵通过不断循环以上的吸入和排出过程，实现泵的连续工作。
泵的流量和压力可通过调整驱动气源的压力或气动控制阀的开启时间来调节。
气动隔膜泵常见故障原因分析及处理
气动隔膜泵常见故障原因分析及处理一、气动隔膜泵无法启动1.1压缩空气供应不足：首先要检查压缩空气供应是否充足，包括气源压力是否达到要求、管路是否有阻塞等问题，可以采取增加供气压力或清洁压缩空气管路。
1.2气动隔膜泵内部部件故障：检查气动隔膜泵内的部件是否正常，如气马达是否故障、气控阀是否运行正常等，可以进行更换或修理相应的部件。
1.3配气阀控制不当：检查气动隔膜泵的配气阀是否控制不当，如阀门是否开启、关闭不正常等，可以进行调整或更换阀门。
二、气动隔膜泵启动后无法出液或流量减小2.1液位低于吸入管：检查液位是否低于吸入管，如果液位低于吸入管，可以采取提高液位或更换较长的吸入管等解决方法。
2.2吸入管堵塞：检查吸入管是否堵塞，如有堵塞可以进行清洗或更换吸入管。
2.3隔膜损坏：检查隔膜是否损坏或老化，如有损坏可以进行更换隔膜。
2.4气控阀控制不当：检查气动隔膜泵的气控阀是否控制不当，如阀门是否开启、关闭不正常等，可以进行调整或更换阀门。
三、气动隔膜泵噪音大或震动3.1泵体松脱：检查泵体是否松脱，如果是可以进行紧固或加固泵体。
3.2隔膜破损：检查隔膜是否破损或老化，如有损坏可以进行更换隔膜。
3.3液体流通不畅：检查液体流通是否畅通，如管路是否有堵塞、阀门是否关闭不严等问题，可以进行清洗管路或更换阀门。
四、气动隔膜泵泄漏4.1隔膜破损：检查隔膜是否破损或老化，如有损坏可以进行更换隔膜。
4.2泵体密封不良：检查泵体密封是否良好，如有泄漏可以进行调整或更换密封件。
4.3进出口阀门密封不良：检查进出口阀门的密封情况，如有泄漏可以进行调整或更换密封件。
气动隔膜泵工作原理
气动隔膜泵工作原理气动隔膜泵是一种通过气动力来驱动的泵，其工作原理基于隔膜泵的工作原理，并结合了气动力学的原理。
隔膜泵是一种能够抽吸和输送介质的泵，其特点是可以自吸，能够输送高黏度、腐蚀性和有颗粒的介质，同时具有很强的耐用性。
隔膜泵由泵体、排液阀、吸入阀和隔膜等部分组成。
气动隔膜泵的工作原理如下：1. 工作过程的首先是通过气动力来驱动气动隔膜泵。
气动隔膜泵通过空气控制阀、气缸和压缩空气来产生气动力。
当压缩空气通过空气控制阀进入气缸，气缸活塞就会向下移动。
2. 当气缸活塞向下移动时，会使得隔膜上腔内的介质被排出，同时吸入阀关闭以防止反流。
而隔膜下腔内的介质则会随着活塞的下移而被吸入。
由于压缩空气的作用，隔膜泵能够在吸入过程中克服介质的阻力。
3. 当气缸活塞移动到最低点时，气缸活塞会立即反向移动。
此时，隔膜泵的排液阀关闭，而吸入阀会打开。
这样，隔膜泵的上腔内的介质会被吸入，而下腔内的介质则会被排出。
4. 随着气缸活塞的周期性移动，不断地实现介质的吸入和排出，从而实现气动隔膜泵的连续工作。
通过调节气动力的大小，可以控制隔膜泵的输送流量和压力。
气动隔膜泵相对于传统的泵具有许多优势。
首先，它可以将介质以无脉动、均匀的方式输送出去，避免了柱塞泵、螺杆泵等传统泵出现的振动和冲击。
其次，由于气动隔膜泵的结构简单、无需电力驱动，可以适应各种恶劣的工作环境，例如潮湿、易燃、爆炸等。
此外，气动隔膜泵还具有自吸能力，可以消除泵体上部的吸入管路问题。
总的来说，气动隔膜泵通过气动力实现连续的吸入和排出过程，具有耐用、适应性强等优点，并且可以适用于各种工业场合。
它的工作原理使其成为众多行业必不可少的泵类设备。
【史上最全】气动隔膜泵工作原理及常见故障处理
【史上最全】气动隔膜泵工作原理及常见故障处理在实际运行中，配气阀内链接轴推动控制隔膜的交替动作增压。
在每次动作冲程后，配气阀将气源自动变换位置方向，使空气得以切换至另一边隔膜室，使两边隔膜室形成交替的吸液和压送冲程动作，隔膜膜片在液室内压缩做工，配气阀无油润滑油需求，洁净、干燥的空气更能提高泵的性能。
气动隔膜泵工作原理是靠空压机将压缩空气输入隔膜泵的配气阀来驱动隔膜泵中间体内链接轴来带动隔膜泵泵体介质室内的隔膜泵膜片做横向拉伸运动来达到自吸介质的作用。
气动隔膜泵一般分两种，一种是QBY气动隔膜泵，俗称外置配气阀隔膜泵，从外观上看：中间有一个配气阀和一个导向阀，一般是被称为：“气室”，都设置在隔膜泵泵的中心部位。
另一种是QBK气动隔膜泵，俗称内置配气阀隔膜泵，因为从外观上看：只有中间一个配气阀，其他和QBY 气动隔膜泵相同，两边隔排立柱和上下进出口管。
介质流动通过两个汇流管和外隔膜室，称为“介质室”。
介质在通过隔膜泵时，软密封球芯和阀座一开一关这使得每个外隔膜室交替地填充和排出，球芯和阀座对通过的压力差做出反应。
并且由于球芯和阀座的的软密封形式，还可以通过某些含小颗粒的介质。
气动隔膜泵工作原理当压缩空气通过配气阀让进入左隔膜介质室时，隔膜片受压向外推出，而形成压缩冲程，在压送部内的介质即受力离开左面外隔膜室经过球芯阀座和汇流管，而后由泵的出口端流出，出口位置可以是在顶部、底部、或侧面（可根据客户要求开孔或换管进出口方向）。
设置在每个外隔膜室的顶部或底部或共用一条进管和出管。
左右连个隔排立柱隔膜室靠吸口和出口接头连接起来，泵是采用自吸的来达到抽吸介质。
当左隔膜室隔膜片受压向推出时，隔膜链接轴在中间体内部拖动右隔膜向内缩回，充满流体，在这一循环动作完成后，配气阀将自动变换位置，使空气切换至另一隔膜室，反向重复上述循环动作，即两边隔膜室将因此呈现交替性的压缩冲程和抽送介质动作。
气动、电动隔膜泵的故障表现与检查处理方法故障（1）：气动隔膜泵有动作，但是流量小或完全没有液体流出：处理：1．检查泵的气穴现象，降低泵的速度让液体进入液室。
气动隔膜泵的原理优点及常见故障
气动隔膜泵的原理优点及常见故障首先，气动隔膜泵的工作原理如下：气动隔膜泵的主要构件包括隔膜和两个臂架，其中隔膜被安装在臂架上，形成一个腔，同时连接液体进、出口。
当压缩空气通过气动马达或气动阀进入泵体的腔内时，隔膜会被压缩空气推动，使其向一侧运动，此时另一侧的液体会因负压而被吸入到泵体内。
当压缩空气进入另一侧的腔时，隔膜将被压缩空气推向另一侧，从而排出液体。
通过这种反复的运动，气动隔膜泵能够不间断地输送液体，并实现自吸、排气的功能。
1.全气动控制：气动隔膜泵的动力来自气压，不需要电源驱动，因此具有防爆、防锈的性能，在特殊环境下能够安全稳定地运行。
2.适应性强：气动隔膜泵对物料的适应性较强，可以输送高粘度、高浓度、易燃易爆、腐蚀性等各种不同性质的液体。
3.自吸能力强：气动隔膜泵具有较强的吸程和吸高能力，能够实现干运转、吸干和脉冲性、高温等特殊工况下的自吸。
4.耐用性好：气动隔膜泵的结构简单，没有转子、轴封等易损件，因此使用寿命较长。
5.维护方便：气动隔膜泵的维护和维修比较简单，只需清洗泵体内部的隔膜即可。
然而1.泄漏问题：泵体或隔膜泵连接部分出现泄漏，导致泵的效率下降，甚至无法正常工作。
2.隔膜破损：隔膜使用时间过长或受到冲击力过大等原因，可能导致隔膜破损，从而影响泵的工作效果。
3.空气漏气：气动隔膜泵在工作过程中，如果气体管道或阀门出现漏气现象，将导致气动隔膜泵无法正常工作。
4.气源问题：气动隔膜泵的驱动力来自压缩空气，如果管道气源不稳定或气压不足，将影响泵的正常工作。
总结而言，气动隔膜泵是一种灵活、适应性强、维护方便的流体输送设备。
它的工作原理简单明了，能够适应各种液体的输送，并具有防爆、防锈等特性。
然而，气动隔膜泵在使用过程中也存在一些常见故障，需要及时维修和保养，以保证泵的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动隔膜泵的原理和故障分析2 2009-12-24 16:40
气动隔膜泵的原理和故障分析3 2009-12-24 16:41
气动隔膜泵原理及特点
气动隔膜泵是一种新型输送机械，是目前国内最新颖的一种泵类。
采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体，均能予以抽光吸尽。
气动隔膜泵其有四种材质：塑料、铝合金、铸铁、不锈钢。
隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。
安置在各种特殊场合，用来抽送种常规泵不能抽吸的介质，均取得了满意的效果。
一、气动隔膜泵适用场合
喷漆、陶瓷业中隔膜泵已占有绝对的主导地位，而像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额，并具有其他泵不可替代的地位。
其优势在于：
1、用空气作动力，流量随背压（出口阻力）的变化而自动调整，适合用于中高粘度的流体。
而离心泵的工作点是以水为基准设定好的，如果用于粘度稍高的流体，则需要配套减速机或变频调速器，成本就大大提高，齿轮泵同样如此。
2、易燃易爆的环境中用气动泵可靠且成本低，如燃料、火药、炸药的输送，因为：第一、接地后不可能产生火花；第二、工作中无热量产生，机器不会过热；第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方，如建筑工地、工矿的废水排放、由于污水中的杂质多且成分复杂，管路易于堵塞，这样对电泵就形成负荷过高的情况，电机发热易损。
气动隔膜泵可通过颗粒且流量可调，管道堵塞时自动停止至通畅。
4、另外隔膜泵体积小易于移动，不需要地基，占地面极小，安装简便经济。
可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中，隔膜泵可将物料与外界完全隔开。
6、或是一些试验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体，如：感光材料、絮凝液等。
因为隔膜泵的剪切力低，对材料的物理影响小。
二、气动隔膜泵原理及特点
泵不会过热：压缩空气作动力，在排气时是一个膨胀吸热的过程，气动泵工作时温度是降低的，无有害气体排出。
不会产生电火花：气动隔膜泵不用电力作动力，接地后又防止了静电火花
可以通过含颗粒液体：因为容积式工作且进口为球阀，所以不容易被堵。
对物料的剪切力极低：工作时是怎么吸进怎么吐出，所以对物料的搅动最小，适用于不稳定物质的输送
流量可调节，可以在物料出口处加装节流阀来调节流量。
具有自吸的功能。
可以空运行，而不会有危险。
可以潜水工作。
可以输送的流体极为广泛，从低粘度到高粘度，从腐蚀性的得到粘稠的。
没有复杂的控制系统，没有电缆、保险丝等。
体积小、重量轻，便于移动。
无需润滑所以维修简便，不会由于滴漏污染工作环境。
泵始终能保持高效，不会因为磨损而降低。
百分之百的能量利用，当关闭出口，泵自动停机，设备移动、磨损、过载、发热没有动密封，维修简便避免了泄漏。
工作时无死点。
广州保圣机械设备有限公司。
