温度传感器的连接与信号获取

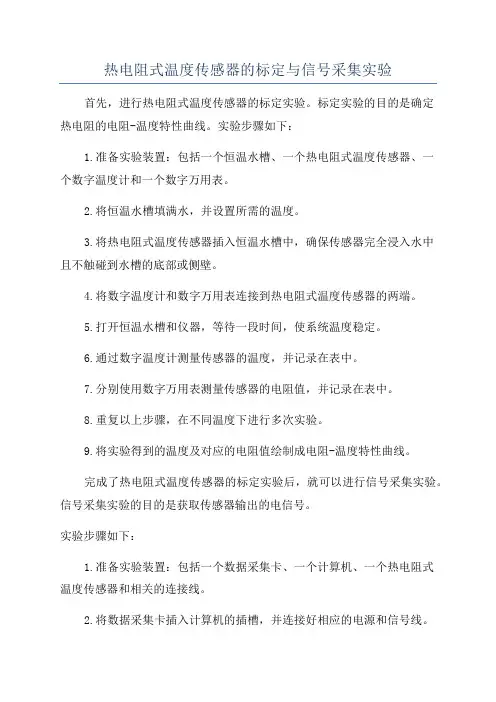

热电阻式温度传感器的标定与信号采集实验
热电阻式温度传感器的标定与信号采集实验首先，进行热电阻式温度传感器的标定实验。
标定实验的目的是确定热电阻的电阻-温度特性曲线。
实验步骤如下：1.准备实验装置：包括一个恒温水槽、一个热电阻式温度传感器、一个数字温度计和一个数字万用表。
2.将恒温水槽填满水，并设置所需的温度。
3.将热电阻式温度传感器插入恒温水槽中，确保传感器完全浸入水中且不触碰到水槽的底部或侧壁。
4.将数字温度计和数字万用表连接到热电阻式温度传感器的两端。
5.打开恒温水槽和仪器，等待一段时间，使系统温度稳定。
6.通过数字温度计测量传感器的温度，并记录在表中。
7.分别使用数字万用表测量传感器的电阻值，并记录在表中。
8.重复以上步骤，在不同温度下进行多次实验。
9.将实验得到的温度及对应的电阻值绘制成电阻-温度特性曲线。
完成了热电阻式温度传感器的标定实验后，就可以进行信号采集实验。
信号采集实验的目的是获取传感器输出的电信号。
实验步骤如下：1.准备实验装置：包括一个数据采集卡、一个计算机、一个热电阻式温度传感器和相关的连接线。
2.将数据采集卡插入计算机的插槽，并连接好相应的电源和信号线。
3.将热电阻式温度传感器的两端连接到数据采集卡的输入端。
4.打开计算机和数据采集卡的软件，并进行相应的设置，包括采样频率、采样时间等。
5.开始数据采集，并等待一段时间，直到采样完成。
6.将采集得到的数据导出到计算机中，并进行后续处理。
在信号采集实验中，可以通过数据采集卡采集到频率较高的传感器输出信号，可以进行频谱分析、信号处理等进一步的研究。
总之，热电阻式温度传感器的标定和信号采集实验是获取准确的温度值所必需的步骤。
标定实验可以用来确定热电阻的电阻-温度特性曲线，而信号采集实验则可以获取传感器输出的电信号，为后续的数据处理和分析提供基础。

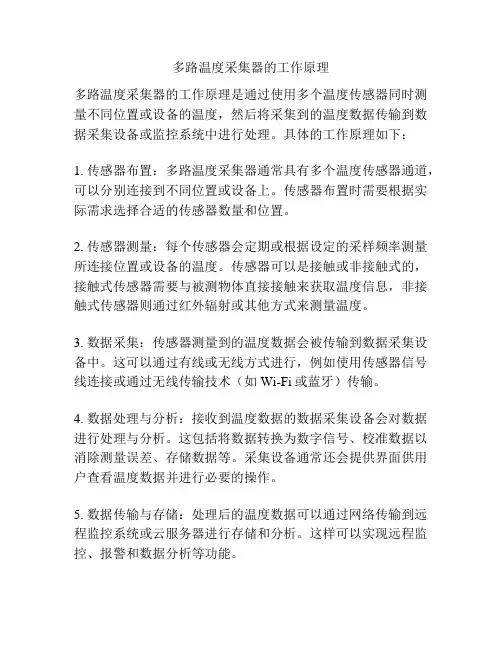

多路温度采集器的工作原理
多路温度采集器的工作原理
多路温度采集器的工作原理是通过使用多个温度传感器同时测量不同位置或设备的温度，然后将采集到的温度数据传输到数据采集设备或监控系统中进行处理。
具体的工作原理如下：
1. 传感器布置：多路温度采集器通常具有多个温度传感器通道，可以分别连接到不同位置或设备上。
传感器布置时需要根据实际需求选择合适的传感器数量和位置。
2. 传感器测量：每个传感器会定期或根据设定的采样频率测量所连接位置或设备的温度。
传感器可以是接触或非接触式的，接触式传感器需要与被测物体直接接触来获取温度信息，非接触式传感器则通过红外辐射或其他方式来测量温度。
3. 数据采集：传感器测量到的温度数据会被传输到数据采集设备中。
这可以通过有线或无线方式进行，例如使用传感器信号线连接或通过无线传输技术（如Wi-Fi或蓝牙）传输。
4. 数据处理与分析：接收到温度数据的数据采集设备会对数据进行处理与分析。
这包括将数据转换为数字信号、校准数据以消除测量误差、存储数据等。
采集设备通常还会提供界面供用户查看温度数据并进行必要的操作。
5. 数据传输与存储：处理后的温度数据可以通过网络传输到远程监控系统或云服务器进行存储和分析。
这样可以实现远程监控、报警和数据分析等功能。
总的来说，多路温度采集器通过多个温度传感器同时测量不同位置或设备的温度，然后将采集到的温度数据传输到数据采集设备进行处理和存储，从而实现对多个温度值的监测和管理。

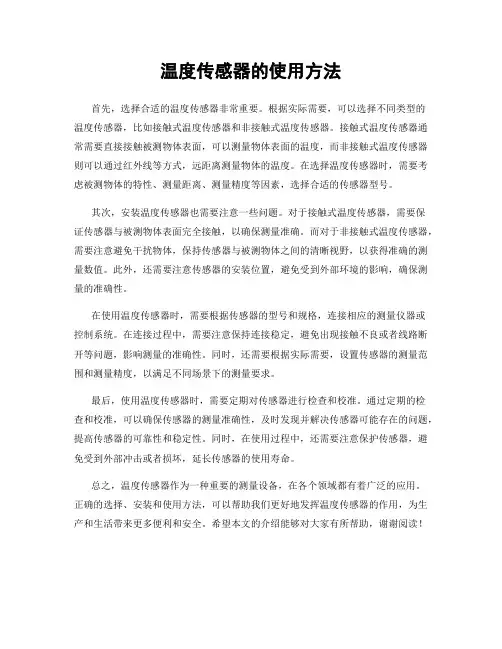

温度传感器的使用方法
温度传感器的使用方法首先，选择合适的温度传感器非常重要。
根据实际需要，可以选择不同类型的温度传感器，比如接触式温度传感器和非接触式温度传感器。
接触式温度传感器通常需要直接接触被测物体表面，可以测量物体表面的温度，而非接触式温度传感器则可以通过红外线等方式，远距离测量物体的温度。
在选择温度传感器时，需要考虑被测物体的特性、测量距离、测量精度等因素，选择合适的传感器型号。
其次，安装温度传感器也需要注意一些问题。
对于接触式温度传感器，需要保证传感器与被测物体表面完全接触，以确保测量准确。
而对于非接触式温度传感器，需要注意避免干扰物体，保持传感器与被测物体之间的清晰视野，以获得准确的测量数值。
此外，还需要注意传感器的安装位置，避免受到外部环境的影响，确保测量的准确性。
在使用温度传感器时，需要根据传感器的型号和规格，连接相应的测量仪器或控制系统。
在连接过程中，需要注意保持连接稳定，避免出现接触不良或者线路断开等问题，影响测量的准确性。
同时，还需要根据实际需要，设置传感器的测量范围和测量精度，以满足不同场景下的测量要求。
最后，使用温度传感器时，需要定期对传感器进行检查和校准。
通过定期的检查和校准，可以确保传感器的测量准确性，及时发现并解决传感器可能存在的问题，提高传感器的可靠性和稳定性。
同时，在使用过程中，还需要注意保护传感器，避免受到外部冲击或者损坏，延长传感器的使用寿命。
总之，温度传感器作为一种重要的测量设备，在各个领域都有着广泛的应用。
正确的选择、安装和使用方法，可以帮助我们更好地发挥温度传感器的作用，为生产和生活带来更多便利和安全。
希望本文的介绍能够对大家有所帮助，谢谢阅读！。
bjt温度传感器工作原理
BJT（双极型晶体管）温度传感器的工作原理主要是利用半导体材料和结构的特点，随着温度变化而产生物理性质的变化，从而感知和检测温度。
以下是其工作原理的详细介绍：1. 工作机制：BJT由两个背靠背连接的半导体薄片组成，其中一个是电子注入的，另一个是空穴注入的。
这两个薄片都以PN结为中心连接在一起。
这个PN结可以视为一个热敏元件，具有随着温度变化而改变电压特性的特性。
2. 热电效应：BJT的PN结在温度变化时会产生电动势，这种现象称为热电效应。
这个电动势的大小取决于结的温度和材料的性质。
当BJT温度传感器工作时，由于热辐射、热对流和热传导的作用，它的温度会发生变化。
这种温度变化会导致PN结的电动势发生变化，即产生微弱的电压信号。
3. 信号放大：为了提高传感器的灵敏度和可靠性，通常会使用一些信号放大措施，如集成运算放大器。
集成运算放大器具有很强的信号放大能力，可以有效地放大由温度变化引起的微弱电压信号。
4. 温度补偿：为了消除其他干扰信号对传感器的影响，需要进行温度补偿。
通过在BJT温度传感器中加入一定的补偿电路，可以实现对温度变化引起的信号的补偿，从而获得更加准确和可靠的测量结果。
总的来说，BJT温度传感器的工作原理主要是利用半导体材料和结构的特点，通过热电效应产生微弱的电压信号，再通过信号放大和温度补偿等措施，获得更加准确和可靠的测量结果。
值得注意的是，以上工作原理主要是针对传统的BJT温度传感器。
随着科技的进步，现在也有一些新型的温度传感器，如热电堆、热敏电阻等，它们的工作原理与传统的BJT温度传感器有所不同，但都具备了高灵敏度、高可靠性、低成本等优点。
这些新型的温度传感器在许多领域（如医疗、环境监测、工业控制等）得到了广泛的应用。
温度传感器实验报告
温度传感器实验报告一、实验目的。
本实验旨在通过使用温度传感器，对不同温度下的电压信号进行测量和分析，从而掌握温度传感器的工作原理和特性，提高实验操作和数据处理能力。
二、实验仪器与设备。
1. Arduino开发板。
2. LM35温度传感器。
3. 连接线。
4. 电脑。
5. 串口数据线。
三、实验原理。
LM35是一种精密温度传感器，其输出电压与摄氏温度成线性关系。
在本实验中，我们将使用LM35温度传感器测量不同温度下的输出电压，并通过Arduino开发板将数据传输至电脑进行分析处理。
四、实验步骤。
1. 将LM35温度传感器与Arduino开发板连接，将传感器的输出端（中间脚）连接到Arduino的模拟输入引脚A0，将传感器的VCC端连接到Arduino的5V电源引脚，将传感器的地端连接到Arduino的地引脚。
2. 编写Arduino程序，通过模拟输入引脚A0读取LM35传感器的输出电压，并将其转换为摄氏温度值。
3. 将Arduino开发板通过串口数据线与电脑连接，将温度数据传输至电脑端。
4. 在电脑上使用串口通讯软件监测并记录温度数据。
5. 将LM35传感器分别置于不同温度环境下（如冰水混合物、常温水、温水等），记录并分析传感器输出的电压和对应的温度数值。
五、实验数据与分析。
通过实验测得的数据，我们可以绘制出LM35温度传感器的电压输出与温度之间的线性关系图。
通过分析图表数据，可以得出传感器的灵敏度、稳定性和线性度等特性参数。
六、实验结论。
通过本次实验，我们深入了解了LM35温度传感器的工作原理和特性，掌握了使用Arduino开发板对传感器输出进行数据采集和分析的方法。
同时，我们也了解到了温度传感器在不同温度环境下的表现，为今后的工程应用提供了重要参考。
七、实验总结。
温度传感器是一种常用的传感器元件，具有广泛的应用前景。
通过本次实验，我们不仅学会了对温度传感器进行实验操作，还掌握了数据采集和分析的方法，为今后的实验和工程应用打下了坚实的基础。
温度传感器工作基本知识
温度传感器工作原理1.引脚★●GND接地。
●DQ为数字信号输入\输出端。
●VDD为外接电源输入端（在寄生电源接线方式时接地）2.与单片机的连接方式★单线数字温度传感器DS18B20与单片机连接电路非常简单，引脚1接地（GND），引脚3（VCC）接电源+5V，引脚2（DQ）接单片机输入\输出一个端口，电压+5V和信号线（DQ）之间接有一个4.7k的电阻。
由于每片DS18B20含有唯一的串行数据口，所以在一条总线上可以挂接多个DS18B20芯片。
外部供电方式单点测温电路如图★外部供电方式多点测温电路如图★3.DS18B20的性能特点DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器。
与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9~12位的数字值读数方式。
DS18B20的性能特点如下：●独特的单线接口仅需要一个端口引脚进行通信。
●多个DS18B20可以并联在唯一的三线上，实现多点组网功能。
●不需要外部器件。
●在寄生电源方式下可由数据线供电，电压范围为3.0~5.5V。
●零待机功耗。
●温度以9~12位数字量读出●用户可定义的非易失性温度报警设置。
●报警搜索命令识别并标识超过程序限定温度（温度报警条件）的器件。
●负电压特性，电源极性接反时，温度计不会因发热而烧毁，只是不能正常工作。
4.内部结构.DS18B20采用3脚PR—35封装或8脚SOIC封装，其内部结构框图★64位ＲＯＭ的位结构如图★◆。
开始８位是产品类型的编号；接着是每个器件的唯一序号，共有４８位；最后８位是前面５６位的ＣＲＣ检验码，这也是多个DS18B20可以采用单线进行通信的原因。
非易失性温度报警触发器ＴＨ和ＴＬ，可通过软件写入用户报警上下限数据。
MSB LSB MSB LSB MSB LSB DS18B20温度传感器的内部存储器还包括一个高速暂存RAM和一个非易失性的可电擦除的E2PROM。
温度传感器实验报告
一、实验目的1. 了解温度传感器的原理和分类。
2. 掌握温度传感器的应用和特性。
3. 学习温度传感器的安装和调试方法。
4. 通过实验验证温度传感器的测量精度。
二、实验器材1. 温度传感器：DS18B20、热电偶（K型、E型）、热敏电阻（NTC）等。
2. 测量设备：万用表、数据采集器、温度调节器等。
3. 实验平台：温度传感器实验模块、单片机开发板、PC机等。
三、实验原理温度传感器是将温度信号转换为电信号的装置，根据转换原理可分为接触式和非接触式两大类。
本实验主要涉及以下几种温度传感器：1. DS18B20：一款数字温度传感器，具有高精度、高可靠性、易于接口等优点。
2. 热电偶：利用两种不同金属导体的热电效应，将温度信号转换为电信号。
3. 热敏电阻：利用温度变化引起的电阻值变化，将温度信号转换为电信号。
四、实验步骤1. DS18B20温度传感器实验1. 连接DS18B20传感器到单片机开发板。
2. 编写程序读取温度值。
3. 使用数据采集器显示温度值。
4. 验证温度传感器的测量精度。
2. 热电偶温度传感器实验1. 连接热电偶传感器到数据采集器。
2. 调节温度调节器，使热电偶热端温度变化。
3. 使用数据采集器记录热电偶输出电压。
4. 分析热电偶的测温特性。
3. 热敏电阻温度传感器实验1. 连接热敏电阻传感器到单片机开发板。
2. 编写程序读取热敏电阻的电阻值。
3. 使用数据采集器显示温度值。
4. 验证热敏电阻的测温特性。
五、实验结果与分析1. DS18B20温度传感器实验实验结果显示，DS18B20温度传感器的测量精度较高，在±0.5℃范围内。
2. 热电偶温度传感器实验实验结果显示，热电偶的测温特性较好，输出电压与温度呈线性关系。
3. 热敏电阻温度传感器实验实验结果显示，热敏电阻的测温特性较好，电阻值与温度呈非线性关系。
六、实验总结通过本次实验，我们了解了温度传感器的原理和分类，掌握了温度传感器的应用和特性，学会了温度传感器的安装和调试方法。
ds18b20温度传感器工作原理
ds18b20温度传感器工作原理
DS18B20温度传感器是一种数字温度传感器，它基于热电效
应来测量温度。
该传感器由一个精密的温度传感器和一个数字转换器组成。
以下是DS18B20温度传感器的工作原理：
1. 热电效应：DS18B20温度传感器利用热电效应来测量温度。
当两个不同材料的接触点形成温度梯度时，就会产生电动势。
传感器中的温度传感器部分采用的材料对温度变化非常敏感，因此产生的电动势可以反映出温度的变化。
2. 温度传感器：DS18B20温度传感器中的温度传感器部分是
由一个特殊的材料制成的。
该材料具有温度敏感性，当温度变化时，该材料会产生电动势。
这个电动势可以通过传感器的引脚进行读取和转换。
3. 数字转换器：DS18B20温度传感器具有内置的数字转换器。
这个数字转换器可以将从温度传感器获得的电压信号转换为数字信号。
数字信号可以直接读取和处理，而无需进行模拟信号转换。
4. 串行总线通信：DS18B20温度传感器通过一种称为One-
Wire总线的串行通信协议与主控制器进行通信。
传感器和主
控制器之间只需使用单一的数据线进行通信，使得传感器的连接变得简单方便。
总结起来，DS18B20温度传感器工作原理是利用热电效应测
量温度，并通过温度传感器和数字转换器来转换和读取温度信号。
该传感器通过One-Wire总线与主控制器进行通信。
dht 温度
dht 温度DHT温度DHT温度是指由数字湿度温度传感器（Digital Humidity and Temperature Sensor，简称DHT）测量得出的温度数值。
DHT温度可以用来确定环境的热量水平，对于控制温度的设备和系统非常重要。
DHT温度传感器是一种常用的温湿度传感器，其工作原理是通过测量物体的温度和湿度来获取环境的温湿度信息。
DHT温度传感器通常由一个温度传感器和一个湿度传感器组成，可以同时测量温度和湿度，并将测量结果以数字信号的形式输出。
DHT温度传感器通常使用数字信号进行通信，可以通过单总线接口或I2C接口与微控制器或其他设备连接。
在读取DHT温度传感器的数值时，需要先发送一个启动信号，然后传感器会将温度和湿度的数据以二进制的形式传输回来。
通过解析这些数据，我们可以得到准确的温度数值。
DHT温度传感器具有精度高、响应快、稳定性好等优点，广泛应用于各种温度控制系统中。
例如，它可以用于室内温度监测和调节，帮助我们创造一个舒适的居住环境。
此外，DHT温度传感器也被广泛应用于气象、农业、仓储等领域，用于监测环境的温度变化，帮助人们进行科学决策。
在使用DHT温度传感器时，需要注意一些问题。
首先，传感器的位置应该合理选择，避免直接暴露在阳光下或者靠近热源，以免影响测量结果。
其次，传感器的定期校准也是十分重要的，可以通过与其他可靠的温度传感器进行比较来确保测量结果的准确性。
此外，传感器的防护措施也需要考虑，避免受到灰尘、水汽等外界因素的干扰。
总结一下，DHT温度是由数字湿度温度传感器测量得出的温度数值，它在温度控制系统和环境监测中起着重要的作用。
通过合理选择传感器位置、定期校准和注意防护措施，我们可以准确地获取环境的温度信息，并在实际应用中发挥它的优势。
DHT温度传感器的发展将为我们创造更加舒适和安全的生活环境提供有力支持。
传感器接线方法和图解
传感器接线方法和图解传感器是一种能够感知、检测某种特定物理量并将其转换为可观测信号的装置。
在工业自动化控制系统中，传感器起着至关重要的作用，它们可以将各种物理量转换为电信号，如温度、压力、流量、液位等，从而实现对工艺参数的监测和控制。
因此，传感器的接线方法显得尤为重要。
一、传感器接线方法。
1. 传感器接线前需注意的问题。
在进行传感器接线前，首先要确保传感器的型号和规格与实际使用要求相符合。
其次，要对传感器的工作原理和特性有一定的了解，包括输入信号类型、输出信号类型、量程范围、安装方式等。
最后，要对接线电路进行合理设计，避免出现接线错误或短路等问题。
2. 传感器接线步骤。
（1）确定接线方式，根据传感器的类型和规格，确定合适的接线方式，包括电压输入、电流输入、模拟信号输入、数字信号输入等。
（2）接线前准备，在进行传感器接线前，要先准备好所需的接线工具和材料，如导线、端子、接线盒等。
（3）接线操作，根据传感器的接线图纸或说明书，按照正确的接线顺序进行接线操作，确保接线牢固、接触良好。
（4）接线测试，完成接线后，需进行接线测试，验证传感器的工作状态和输出信号是否正常。
二、传感器接线图解。
下面我们以温度传感器为例，介绍传感器接线图解：1. RTD温度传感器接线图解。
RTD（Resistance Temperature Detector）温度传感器是一种常用的温度测量传感器，其接线方法如下图所示：（插入RTD温度传感器接线图解）。
2. 热电偶传感器接线图解。
热电偶传感器是另一种常用的温度测量传感器，其接线方法如下图所示：（插入热电偶传感器接线图解）。
通过以上图解，我们可以清晰地了解传感器的接线方法，根据实际需求进行正确的接线操作。
总结，传感器的接线方法对于工业自动化控制系统至关重要，正确的接线方法可以保证传感器的正常工作，从而实现对工艺参数的准确监测和控制。
因此，在进行传感器接线时，务必认真阅读接线图纸或说明书，按照正确的接线步骤进行操作，确保接线的可靠性和稳定性。
由plc来控制温度的方法
由PLC来控制温度的方法介绍在现代工业生产中，温度控制是一个非常重要的环节。
而PLC（可编程逻辑控制器）作为一种常用的自动化控制设备，被广泛应用于各个行业中。
本文将详细探讨由PLC来控制温度的方法。
PLC的基本原理PLC是一种用于控制和监控自动化过程的计算机系统。
它由中央处理单元（CPU）、输入/输出模块（I/O模块）、存储器和通信模块等组成。
PLC的基本工作原理是通过读取输入信号，经过程序的逻辑运算，控制输出信号，从而实现对设备的控制。
温度传感器与PLC的连接要实现由PLC来控制温度，首先需要将温度传感器与PLC进行连接。
常见的温度传感器包括热电偶和热敏电阻等。
通过将传感器的输出信号连接到PLC的输入模块上，PLC可以获取到实时的温度数据。
PLC程序设计PLC的程序设计是实现温度控制的关键。
以下是一个基本的PLC程序设计流程：1.设定温度设定值：首先需要设定一个目标温度，也就是温度设定值。
可以通过人机界面（HMI）或者外部输入设备来设定。
2.读取温度信号：PLC通过输入模块读取温度传感器的信号，获取实时的温度数值。
3.比较温度数值：将读取到的温度数值与设定值进行比较，判断当前温度是否达到设定值。
4.控制输出信号：根据比较结果，通过输出模块控制执行器或者其他控制设备，调节温度。
5.循环执行：以上步骤是一个循环过程，通过不断读取温度信号、比较温度数值和调节输出信号，实现温度的稳定控制。
温度控制策略在温度控制中，常用的控制策略包括开环控制和闭环控制。
开环控制开环控制是一种简单的控制策略，它根据设定值直接控制输出信号，而不考虑实际的温度数值。
开环控制的优点是简单易实现，但缺点是无法对外界干扰和系统变化进行补偿，容易导致温度偏差较大。
闭环控制闭环控制是一种基于实际温度数值的控制策略。
它通过不断读取温度信号，并与设定值进行比较，根据比较结果调节输出信号，实现对温度的精确控制。
闭环控制的优点是能够对系统变化进行补偿，提高控制精度。
空调温度传感器的原理
空调温度传感器的原理
空调温度传感器的原理是基于热敏电阻的工作原理。
热敏电阻是一种电阻值随温度变化而变化的元件。
它的电阻值随温度升高而减小，随温度降低而增加。
空调温度传感器将热敏电阻与一定的电路连接起来，形成一个温度传感电路。
当空调工作时，该电路会通过一定的信号处理和放大，将温度的变化转化为电压或电流信号输出。
具体的工作原理是，空调温度传感器内部的热敏电阻与一定的电流源相连接，形成一定的电路。
当电流通过热敏电阻时，由于电阻值的变化，会产生一定的电压或电流变化，这个变化与热敏电阻的温度相关。
通过对这个电压或电流信号的测量和分析，可以确定当前的温度。
空调系统根据这个温度信号来控制空调的运行，以调节室内的温度。
需要注意的是，空调温度传感器的准确性和稳定性对于空调系统的工作效果和性能影响很大。
因此，在设计和制造过程中，需要选择合适的热敏电阻材料和电路设计，以确保温度传感的准确性和稳定性。
温度传感器原理及测量电路
温度传感器原理及测量电路一、温度传感器的原理1.热电偶热电偶是由两种不同金属组成的线材，当两个金属接触形成电偶时，当电偶的两端温度不同，就会产生一个电动势。
根据热电效应的特性，可以通过测量电动势来确定温度。
2.热电阻热电阻是一种电阻，其电阻值随温度的变化而变化。
常见的热电阻材料包括铂、镍、铜等。
在热电阻元件的两端加入一个电流源，并测量电压或电流值，就可以通过温度系数得到温度值。
3.半导体传感器半导体传感器是基于半导体材料的电阻变化规律来测量温度。
温度的变化会影响半导体材料中的载流子浓度和迁移率，从而改变电阻值。
常见的半导体传感器有热敏电阻、温度传感二极管等。
二、温度传感器的测量电路1.信号采集电路信号采集电路一般用来将温度传感器输出的微弱电信号放大到能被后续电路处理的范围内。
可以使用差动放大电路或运算放大器来实现信号采集。
2.放大增益电路放大增益电路被用来增加温度传感器的信号幅值，从而提高测量的灵敏度。
放大增益电路一般包括放大器、运算放大器等。
3.滤波电路滤波电路用来去除温度传感器输出信号中的噪音和干扰，保证测量结果的准确性和稳定性。
常见的滤波电路有低通滤波、带通滤波和数字滤波等。
4.转换输出电路转换输出电路用来将经过采集、放大和滤波后的信号转换成对应的温度值或电压值。
可以使用计算机处理、模拟电路或数字电路等方法进行。
总结：温度传感器通过不同材料的温度敏感性原理，将温度转换为电信号。
通过信号采集、放大增益、滤波和转换输出等电路，可以得到准确的温度测量结果。
在实际应用中，需要根据具体需求选择合适的传感器和测量电路，以满足精度、稳定性和成本效益的要求。
温度传感器的组成
温度传感器的组成温度传感器是一种用于测量环境温度的设备，它由多个组成部分构成。
温度传感器的组成包括感温元件、信号调理电路和输出电路。
感温元件是温度传感器的核心部分，它负责将温度转化为电信号。
常见的感温元件有热敏电阻、热电偶和热电阻。
热敏电阻是一种电阻值随温度变化的元件，它的阻值与温度呈负相关。
热电偶是由两种不同金属组成的电偶，当两个接点温度不同时，会在电偶两端产生一个电压信号。
热电阻也是一种电阻值随温度变化的元件，它的阻值与温度呈正相关。
信号调理电路负责对感温元件输出的信号进行放大和滤波，以确保输出信号的稳定性和准确性。
信号调理电路通常由运算放大器、滤波器和放大电路组成。
运算放大器可以放大感温元件输出的微弱信号，使其达到适合处理的电平。
滤波器可以滤除感温元件输出信号中的噪声和干扰，提高信号质量。
放大电路可以进一步放大信号，以提高测量的精度和准确性。
输出电路将信号调理电路输出的信号转化为可读取的形式，常见的输出形式有模拟信号和数字信号。
模拟信号是连续变化的信号，可以通过示波器或模拟电压表进行读取。
数字信号是离散的信号，可以通过微处理器或单片机进行读取和处理。
除了以上组成部分，温度传感器还可能包括校准电路和温度补偿电路。
校准电路可以对感温元件的输出信号进行校准，以提高测量的准确性。
温度补偿电路可以根据环境温度的变化，对感温元件的输出信号进行修正，以消除温度对测量结果的影响。
总结起来，温度传感器的组成包括感温元件、信号调理电路和输出电路，可能还包括校准电路和温度补偿电路。
感温元件负责将温度转化为电信号，信号调理电路负责对信号进行放大和滤波，输出电路负责将信号转化为可读取的形式。
温度传感器的组成部分相互配合，共同实现对环境温度的准确测量。
ic温度传感器工作原理
ic温度传感器工作原理IC温度传感器工作原理一、概述温度传感器是一种用于测量物体温度的设备。
IC温度传感器，也称为数字温度传感器，是一种集成电路芯片，它能够将测量到的温度转换为数字信号输出。
通常情况下，IC温度传感器比其他类型的温度传感器更加精准和稳定。
二、IC温度传感器的分类目前市场上主要有两种类型的IC温度传感器：基于热电偶原理的型号和基于PN结原理的型号。
1. 基于热电偶原理的型号这种类型的IC温度传感器利用热电偶效应来测量物体的温度。
当两个不同金属连接在一起时，在它们之间产生一个电动势。
这个电动势与它们之间的温差成正比。
因此，当一个金属接触到物体时，另一个金属接触到参考点（如空气），就会产生一个电动势。
通过测量这个电动势，可以得出物体的温度。
2. 基于PN结原理的型号这种类型的IC温度传感器利用PN结反向偏置时产生的温度依赖电压来测量温度。
当PN结反向偏置时，由于热扰动，会在PN结上产生一个电压。
这个电压与温度成正比。
因此，可以通过测量反向偏置时的电压来得出物体的温度。
三、IC温度传感器的工作原理IC温度传感器的工作原理基于热电偶或PN结原理。
在使用前需要将IC温度传感器连接到微处理器或其他数字设备上。
1. 基于热电偶原理的型号当一个金属接触到物体时，另一个金属接触到参考点（如空气），就会产生一个电动势。
这个电动势与它们之间的温差成正比。
因此，当IC温度传感器接触到物体时，就会产生一个电动势。
这个电动势被转换为数字信号，并通过微处理器或其他数字设备输出。
2. 基于PN结原理的型号当PN结反向偏置时，由于热扰动，会在PN结上产生一个电压。
这个电压与温度成正比。
因此，在使用IC温度传感器时，需要将其连接到微处理器或其他数字设备上，并对其进行反向偏置。
然后，通过测量反向偏置时的电压来得出物体的温度。
这个电压被转换为数字信号，并通过微处理器或其他数字设备输出。
四、IC温度传感器的优缺点1. 优点（1）精准度高：IC温度传感器比其他类型的温度传感器更加精准和稳定。
温度传感器工作原理
温度传感器工作原理-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除温度传感器工作原理(总14页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除温度传感器工作原理1.引脚★●GND接地。
●DQ为数字信号输入\输出端。
●VDD为外接电源输入端（在寄生电源接线方式时接地）2.与单片机的连接方式★单线数字温度传感器DS18B20与单片机连接电路非常简单，引脚1接地（GND），引脚3（VCC）接电源+5V，引脚2（DQ）接单片机输入\输出一个端口，电压+5V和信号线（DQ）之间接有一个4.7k的电阻。
由于每片DS18B20含有唯一的串行数据口，所以在一条总线上可以挂接多个DS18B20芯片。
外部供电方式单点测温电路如图★外部供电方式多点测温电路如图★3.DS18B20的性能特点DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器。
与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9~12位的数字值读数方式。
DS18B20的性能特点如下：●独特的单线接口仅需要一个端口引脚进行通信。
●多个DS18B20可以并联在唯一的三线上，实现多点组网功能。
●不需要外部器件。
●在寄生电源方式下可由数据线供电，电压范围为3.0~5.5V。
●零待机功耗。
●温度以9~12位数字量读出●用户可定义的非易失性温度报警设置。
●报警搜索命令识别并标识超过程序限定温度（温度报警条件）的器件。
●负电压特性，电源极性接反时，温度计不会因发热而烧毁，只是不能正常工作。
4.内部结构.DS18B20采用3脚PR—35封装或8脚SOIC封装，其内部结构框图★64位ＲＯＭ的位结构如图★◆。
开始８位是产品类型的编号；接着是每个器件的唯一序号，共有４８位；最后８位是前面５６位的ＣＲＣ检验码，这也是多个DS18B20可以采用单线进行通信的原因。
温度传感器的实验技巧与使用方法
温度传感器的实验技巧与使用方法温度传感器是一种常见的电子元件，用于测量环境温度并将其转换为电信号。
它在科研、工业生产以及家庭生活中都有着广泛的应用。
然而，对于初学者来说，正确地使用温度传感器可能会带来一些困扰。
本文将介绍一些温度传感器的实验技巧和使用方法，帮助读者更好地运用该设备。
首先，了解不同类型的温度传感器是很重要的。
常见的温度传感器有热电偶、热敏电阻、红外线传感器等等。
这些传感器的原理和测量范围各有不同，因此在实验中选择正确的传感器至关重要。
例如，热电偶适用于高温环境而对于低温环境则不太适用。
因此，在实验前需要对相关传感器的特性进行充分的了解和比较，以选择合适的传感器。
其次，正确的连接方式是使用温度传感器的关键。
为了准确地测量温度，传感器需要与测量仪器或控制系统进行良好的连接。
一般情况下，温度传感器具有两个导线，正负极需正确连接。
一些传感器还需要与外部电压源连接，以提供工作电源。
在连接传感器时，应遵循使用说明书上的要求，并小心谨慎地操作，避免错误连接导致的数据不准确或损坏传感器。
在实验中，了解温度传感器的响应时间也是很重要的。
温度传感器对温度的变化响应时间有快有慢，这取决于传感器本身的特性。
响应时间过长可能导致测量结果的延迟，影响实验的准确性。
因此，在实验前需要了解传感器的响应时间，合理安排实验的进行。
此外，在实验过程中，传感器的位置和环境条件也需要注意。
传感器的位置会直接影响到温度的测量结果。
在安装传感器时，应尽量避免阳光直射、风口、水源等可能对温度测量造成干扰的地方。
同时，传感器与测量物体之间的接触也需要注意。
确保传感器与被测物体完全接触以获得准确的温度测量结果。
最后，在实验结束后，对温度传感器进行适当的维护和保养也非常重要。
及时清洁传感器表面的污垢和灰尘，以保证其正常工作。
同时，注意存放传感器的环境温度和湿度，避免温度传感器受到损坏。
综上所述，温度传感器的实验技巧和使用方法的正确掌握对于实现准确的温度测量非常重要。
电路中的传感器与信号采集
电路中的传感器与信号采集近年来，随着科技的不断进步和应用的广泛开展，电路中的传感器和信号采集技术也得到了巨大的发展。
传感器作为一种能够将物理量转化为电信号的设备，广泛应用于各个领域，如工业生产、医疗、环境监测等。
而信号采集则是指将传感器采集到的模拟信号转化为数字信号，并进行相应的处理和分析。
在电路中，传感器与信号采集技术起到了至关重要的作用。
首先，让我们来了解一下传感器。
传感器可以根据测量的物理量的不同将其分为多种类型，如温度传感器、压力传感器、湿度传感器等。
这些传感器能够将所测量的物理量转化为相应的电信号，并输出给电路进行进一步的处理。
以温度传感器为例，当温度传感器与环境中的温度变化相关联时，传感器内部的电路会发生相应的变化，从而将所测量的温度转化为电信号输出给后续的电路进行处理。
其次，信号采集是指将传感器采集到的模拟信号转化为数字信号的过程。
在传感器的输出是模拟信号的情况下，为了能够对其进行存储、处理和传输，往往需要将其转化为数字信号。
数字信号的好处在于具有抗干扰性强、易于处理和传输等优势。
而进行信号采集的设备被称为模数转换器（ADC）。
模数转换器能够通过采样和量化的方式将模拟信号转换为数字信号。
采样是指在一段时间内连续取得模拟信号的数值，而量化则是将采样到的信号分割成离散的数字值。
当传感器的信号被采集并转化为数字信号后，我们就可以进行进一步的处理和分析。
通过对数字信号进行滤波、放大、解调等操作，可以对信号进行精确的测量和分析。
此外，还可以对信号进行存储和传输。
对于某些需要长时间或跨越地理位置进行监测的应用，通过信号采集和数字信号处理技术，可以将采集到的数据存储起来，并通过无线传输等方式传输到远程服务器进行分析。
传感器与信号采集技术的应用非常广泛。
在工业生产中，传感器和信号采集技术能够帮助监测和控制生产过程中的物理量，从而实现工业自动化和智能化。
在医疗领域，传感器和信号采集技术能够帮助监测患者的生命体征，如心率、血压等，为医生提供准确的诊断依据。
法兰连接式温度传感器设备工艺原理
法兰连接式温度传感器设备工艺原理法兰连接式温度传感器是一种常用的工业测量元件，它通过测量被测介质的温度，将温度信号转换为电信号输出，以实现对被测介质温度的精确测量。
本文将详细阐述法兰连接式温度传感器的工艺原理。
一、法兰连接式温度传感器的结构法兰连接式温度传感器一般由温度测量元件、法兰、补偿导线等组成。
1. 温度测量元件温度测量元件是法兰连接式温度传感器的核心部件，它可直接测量被测介质的温度，并将温度信号转换为电信号输出。
主要有热电偶和热电阻两种类型。
热电偶：由两种不同材料的金属导线组成，当两导线接触时，通过热电效应产生电动势，测量被测介质的温度。
其测量范围广，精度高，但对环境干扰敏感，且易产生冷端温度测量误差。
热电阻：利用金属电阻对温度敏感的特性，将金属电阻做成不同形状和组合的电路，当电路中有电流通过时，由于电阻变化，可测量被测介质的温度。
其精度高，对环境影响小，但测量范围相对较窄。
法兰连接式温度传感器通过法兰与被测介质进行连接。
其一端螺纹连接温度测量元件，另一端可以通过螺栓与被测介质连接。
通常采用不锈钢材料，具有耐腐蚀、高温度和高压强等特点。
3. 补偿导线补偿导线主要用于抵消温度测量中由温度传输引起的误差。
根据工作原理的不同，可以分为铜铜镍合金热电偶补偿导线和铜镍合金热电阻补偿导线两种类型。
二、法兰连接式温度传感器的工艺原理法兰连接式温度传感器的工艺原理主要包括温度测量、信号处理和输出等步骤。
1. 温度测量法兰连接式温度传感器的温度测量通过温度测量元件实现。
对于热电偶类型的温度测量元件，通过两种不同材料的金属导线在热电效应下产生电动势实现温度测量；对于热电阻类型的温度测量元件，则是通过金属电阻对温度敏感的特性实现温度测量。
2. 信号处理温度测量元件通过与信号处理电路相连接，将温度信号捕捉并转换成为带有一定电压或电流模拟信号。
常用的信号处理电路有单片集成电路、运算放大器等，可以对温度信号进行放大、滤波和线性化处理等操作。
单片机 ntc热敏电阻连接方法
单片机 ntc热敏电阻连接方法单片机是一种集成电路，可以实现各种控制和处理功能。
而NTC热敏电阻则是一种能随着温度的变化而改变电阻值的电子元器件。
在实际应用中，单片机和NTC热敏电阻常常结合在一起使用。
本文将介绍单片机和NTC热敏电阻的连接方法及其应用。
一、单片机和NTC热敏电阻的基本原理NTC热敏电阻是一种温度传感器，其电阻值随温度的变化而变化。
当温度升高时，电阻值减小；当温度降低时，电阻值增大。
而单片机则可以通过测量电阻值的变化来获取温度信息，并进行相应的控制和处理。
二、连接方法1. 连接电路图在连接单片机和NTC热敏电阻时，可以采用以下电路图：（这里不输出图片链接，请读者自行搜索“单片机 NTC热敏电阻连接电路图”）2. 连接步骤（这里不输出具体步骤，请读者自行搜索“单片机 NTC热敏电阻连接步骤”）三、应用举例单片机和NTC热敏电阻的连接方法可以应用于各种温度检测和控制的场景。
下面以一个温度监控系统为例，介绍其应用过程。
1. 系统组成该温度监控系统由单片机、NTC热敏电阻、LCD液晶显示器和蜂鸣器组成。
单片机通过连接NTC热敏电阻来获取温度信息，并将温度值显示在LCD屏幕上，同时当温度超过设定阈值时，蜂鸣器会发出报警信号。
2. 系统工作原理当NTC热敏电阻与单片机连接后，单片机通过模拟输入引脚读取NTC热敏电阻的电阻值。
然后，通过一定的算法将电阻值转换为温度值。
单片机将温度值显示在LCD屏幕上，并与预设的阈值进行比较。
当温度超过阈值时，单片机控制蜂鸣器发出报警信号。
3. 系统优势该温度监控系统具有以下优势：（1）准确性高：通过NTC热敏电阻可以准确地获取温度信息，单片机的算法可以精确地将电阻值转换为温度值。
（2）灵活性强：单片机可以根据实际需求进行温度设定和报警阈值调整，具有较高的灵活性。
（3）可靠性好：使用单片机控制温度监控系统，可以实现稳定可靠的温度检测和控制功能。
四、总结通过单片机和NTC热敏电阻的连接方法，可以实现温度检测和控制的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
情景五 温度传感器的连接与信号获取任务1：炉温检测5.1.1任务目标使学生了解炉温检测器件、测温范围和测温电路。
5.1.2任务内容针对炉温检测要求，确定温度传感器。
分析制定安装位置、实施效果检测方案，成本分析。
学生现场安装、连接和调测传感器电路。
5.1.3知识点热电偶传感器是一种自发电式传感器，测量时不需要外加电源，直接将被测量转换成电势输出。
使用十分方便，常被用作测量炉子、管道内的气体或液体的温度及固体的表面温度。
它的测温范围很广，常用的热电偶测温范围为－50℃～＋1600℃，某些特殊热电偶最低可测－270℃，最高可达＋2800℃。
它具有结构简单、制造方便、测量范围广、精度高、惯性小和输出信号便于远传等许多优点。
一、热电偶的外形结构、种类和特性（一）常用热电偶的外形各种普通装配型热电偶的外形如下图所示。
各种普通装配型热电偶接线盒 引出线套管 不锈钢保护套管热电偶工作端固定螺纹各种铠装型热电偶的外形如下图所示。
各种防爆型热电偶的外形如图所示。
（二）热电偶的结构接线盒固定装置B -B 金属导管绝缘材料A 放大A B B 各种防爆型热电偶 （a ） （b ）热电偶的结构 （a ）普通热电偶；（b ）铠装热电偶 各种铠装型热电偶（三）热电偶的分类1．热电偶的结构分类：（1）普通热电偶：普通热电偶一般由热电极、绝缘套管、保护套管和接线盒等几部分组成。
常用于测量气体、蒸气和各种液体等介质的温度。
（2）铠装热电偶：铠装热电偶又称缆式热电偶，此种热电偶是将热电极、绝缘材料连同保护管一起拉制成型，经焊接密封和装配等工艺制成的坚实的组合体。
可做得很细、很长，可弯曲，外径小到1～3mm。
主要特点是测量端热容量小、动态响应快、绕性好、强度高。
2．热电偶的种类：（1）标准型热电偶：标准型热电偶是指国家标准规定了其热电势与温度的关系、允许误差、并有统一的标准分度表的热电偶。
标准热电偶有配套显示仪表可供选用。
国际电工委员会（IEC）向世界各国推荐了8种热电偶作为标准型热电偶。
表2-1是它们的基本特性。
热电偶名称的含义如下：标准型热电偶及基本特性①铂铑30－铂铑6：正负极均为铂铑合金，其中正极含铂70％、铑30％；负极含铂94％、铑30％②铂铑13－铂：正极为铂铑合金，含铂87％、铑13％；负极为纯铂。
③铂铑10－铂：正极为铂铑合金，含铂90％、铑10％；负极为纯铂。
④镍铬－镍硅：正极为镍铬合金，含镍90.5％、铬9.5％；负极为镍硅材料，含镍97.5％、硅2.5％⑤镍铬－康铜：正极为镍铬合金，含镍89％、铬10％，铁1％；负极为镍铜合金，含镍40％、铜60％。
（2）非标准型热电偶：它的复现性差，没有统一的分度表，主要用于扩展高温和低温的测量以及特殊场合的测量。
①铱铑系：热电动势与温度线性关系好，长期使用温度2000℃以下，适用于真空、还原性和惰性气体中。
②钨铼系：可以使用到2800℃，适用于真空、还原性和惰性气体中。
③镍铬－铁金：低温－270～0℃，低温下线性好，灵敏度高。
④银金－金铁：测温范围为－270～－196℃。
二、热电偶工作原理（一）热电效应由两种不同成分的导体组成一个闭合回路，当闭合回路的两个接点分别置于不同的温度场中，回路中产生一个方向和大小与导体的材料及两接点的温度有关的电动势，这种效应称为“热电效应”，或称温差电效应。
由于这种效应是1821年德国物理学家赛贝克首先发现的，故又称为赛贝克效应。
热电偶回路如右图所示。
热电偶回路（二）几个概念1．热电偶：导体A 、B 组成的回路。
2．热电极：两种导体A 、B 。
3．热电势：闭合回路中的电势。
4．测量端（工作端、热端）：置于被测温度（T ）中。
5．参考端（自由端、冷端）：置于恒定温度（T 0）中。
（三）热电势的组成热电势由两种导体的接触电动势和单一导体的温差电动势两部分组成。
1．接触电动势：是两种不同材料的导体A 、B 接触时，由于两导体的自由电子密度不同，假设A 自由电子密度大于B 的自由电子密度，则A 的自由电子向B 扩散，形成A 到B 的电场。
在电场作用下，电子反方向运动，当达到动态平衡时，A 与B 之间的电位差就是接触电动势。
接触电动势：)()(0T AB T AB AB e e e -=2．温差电动势：单一导体A 、B ，其两端分别置于不同的温度T 、T 0时，假设T 大于T 0，则热端T 温度处的自由电子向冷端T 0温度处移动，形成热端指向冷端的静电场。
在电场作用下，电子反方向运动，当达到动态平衡时，热端与冷端之间的电位差为温差电动势。
温差电动势：),(),(),(000T T T T A T T e e e -=3．总电动势：接触电动势与温差电动势之和为热电偶的总电势。
),(),()()(),(0000T T B T T A T AB T AB T T AB e e e e E -+-=由于温差电动势较小，可忽略。
若冷端T 0温度保持不变，则总电动势：c e e e E T AB T AB T AB T T AB -=-=)()()(),(00从上式可看出，热电偶产生的热电动势只随热端（测量端）温度的变化而变化，即一定的热电动势对应一定的温度，测得热电动势就能测得温度了。
不同材料组成的热电偶，热电动势E AB 与T 的函数关系是不同的，它由实验法求取，并用分度表列出。
三、热电偶的基本定律（一）均质导体定律如果热电偶回路中的两个热电极材料相同，无论两接点的温度如何，热电偶回路内的总热电动势均为零。
应用：由于两相同的热电极材料间无自由电子的扩散运动，总电动势为零。
因此，它可用于检查热电极成分是否相同。
（二）中间导体定律在热电偶A 、B 回路中接入第三种导体C ，如下图所示，只要第三种导体的两接点温度相同，则回路中总的电动势不变。
因为回路总接触电势：)()()(),(000T e T e T e T T E CA BC AB ABC ++=若T=T 0，则回路总电势为零，即：0)()()(),(00000=++=T e T e T e T T E CA BC AB ABC)()()(000T e T e T e CA BC AB --= 所以：),()()(),(000T T E T e T e T T E AB AB AB ABC =-=应用：在回路中接入各种仪表，不影响回路的电动势。
（三）标准电极定律如果两种导体A 、B 分别与第三种导体C组成的热电偶的热电动势已知，则由这两种导体组成的热电偶的热电动势也就已知。
如右图所示。
),(),(),(000T T E T T E T T E BC AC AB -=应用：测得各种金属与纯铂组成的热电动势，则各种金属相互组成的热电偶的热电动势也可知了。
（四）中间温度定律热电偶在两接点温度T 、T 0时的热电动势等于该热电偶在接点温度为T 、T n 和T n 、T 0时的相应热电动势的代数和。
如下图所示。
接入导体C 的热电偶回路三种导体分别组成的热电偶),(),(),(00T T E T T E T T E n AB n AB AB +=该定律表明，热电偶的两电极A 、B 被两根热电特性相同的材料B 、A ''延长，且它们之间连接的两结点温度相同，则总电动势与连接点温度无关，只与延长后的热电偶两端的温度有关。
应用：为补偿导线的使用提供了理论依据。
四、正确使用热电偶传感器（一）热电偶要求冷端补偿热电偶测温是将温度的变化转换为电势的变化，它们的对应关系是用分度表列出，而分度表上的值是在T 0=0℃时测得的。
因此，用热电偶的分度表查毫伏数-温度时，必须满足T 0=0℃的条件。
在实际测温中，冷端温度常随环境温度而变化，这样T 0不但不是0℃，而且也不恒定，因此将产生误差。
为此要采用一些措施进行补偿或者修正。
（二）热电偶冷端补偿方法1．0℃恒温法：将热电偶冷端置于0℃恒温容器中，从而保证冷端温度恒为0℃，此时热电偶的热电势与分度表一致。
这种方法精度较高，适用于实验室或精密测量中。
2．补偿导线法：热电偶一般做得较短，约为350～2000mm 。
当测温仪表与测量点距离较远时，冷端温度会受到周围环境影响而波动，为节省热电偶的材料，通常使用补偿导线法，即冷端温度延长法，如右图所示。
所谓补偿导线：它是由两种不同性质的廉价金属材料制成，在0~150℃范围内与配接的热电偶具有一致的热电特性，起着延长热电偶冷端的作用。
应当注意：补偿导线将热电偶的冷端延伸至具有延长导线的热电偶补偿导线法原理图远离热源、温度稳定的地方，若延伸端的温度不为零，则必须进行计算修正。
3．计算修正法：当冷端温度T 0保持恒定，但不等于0℃时，可采用计算修正法，对热电偶回路的测量电势值E AB (T ，T 0)加以修正。
根据中间温度定律：E AB (T ，0) = E AB (T ，T 0)+E AB (T 0，0)。
若测得热电偶输出热电势E(T ，T 0)的数值，再由冷端温度T 0查分度表得到冷端温度对应的热电势E(T 0，0)，即可求得E AB (T ，0)，再查分度表就能得到被测温度T 了。
例题：用镍铬-镍硅热电偶测量加热炉温度。
已知冷端温度T 0=30℃，测得热电势E AB （T ，T 0）为33.29mV ，求加热炉的温度？解：先由镍铬-镍硅热电偶分度表查得E AB （30，0）＝1.203mV 。
根据中间温度定律可得：E AB （T ，0）=E AB (T ，T 0)+E AB (T 0，0)=33.29+1.203=34.493mV 再查镍铬-镍硅热电偶分度表得T =829.8℃。
4．电桥补偿法：电桥补偿法可以在冷端温度无法恒定时对热电偶进行冷端补偿。
补偿电桥（冷端补偿器）的作用：在冷端温度变化时，提供一个与热电偶冷端变化引起的热电势变化大小相等，但极性相反的补偿电势，使得测量电路输出热电势不随冷端温度变化的影响。
如下图所示，热电偶回路中串接了电桥，桥臂电阻R 1、R 2、R 3和限流电阻R d 由温度系数很小的锰铜丝绕制的，阻值几乎不随温度变化，电阻Rc 由温度系数较大的铜丝绕制，随温度升高而增大。
Rc 与冷端温度相同，当冷端温度T 0＝0℃时，电桥平衡，Uab ＝0，补偿电桥不起作用；当T 0＞0时，E AB （T ，T 0）将减小，而同时Rc 增大，电桥失去平衡，Uab ＞0，若把Uab 的增加与E AB （T ，T 0）的减小设计得相同，则总输出保持不变，实现了补偿。
5．仪表机械零点调整法：电桥补偿法原理图当热电偶的冷端温度比较稳定，而测量精度要求不太高时，可将显示仪表的机械零位预先调整到已知的冷端温度值上，相当于在输入热电偶的热电势前先给仪表输入一个热电势E （T 0，0），这样，仪表使用时的指示值为),()0,(00T T E T E ，消除了误差。
