基础施工作业指导书
基础施工作业指导书内容

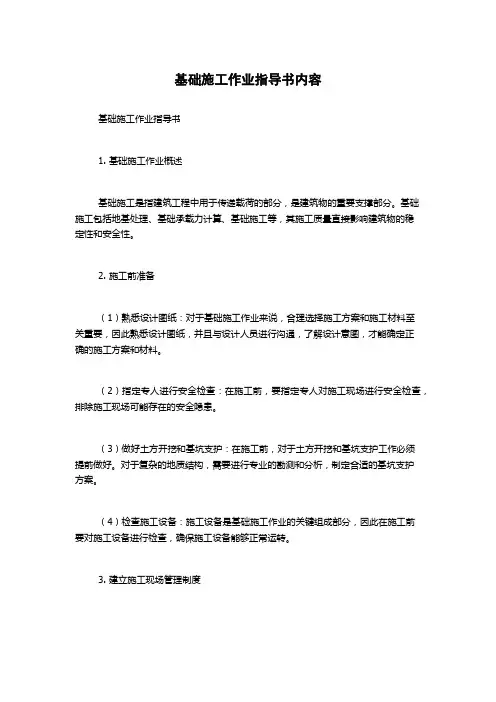

基础施工作业指导书内容基础施工作业指导书1. 基础施工作业概述基础施工是指建筑工程中用于传递载荷的部分，是建筑物的重要支撑部分。
基础施工包括地基处理、基础承载力计算、基础施工等，其施工质量直接影响建筑物的稳定性和安全性。
2. 施工前准备（1）熟悉设计图纸：对于基础施工作业来说，合理选择施工方案和施工材料至关重要，因此熟悉设计图纸，并且与设计人员进行沟通，了解设计意图，才能确定正确的施工方案和材料。
（2）指定专人进行安全检查：在施工前，要指定专人对施工现场进行安全检查，排除施工现场可能存在的安全隐患。
（3）做好土方开挖和基坑支护：在施工前，对于土方开挖和基坑支护工作必须提前做好。
对于复杂的地质结构，需要进行专业的勘测和分析，制定合适的基坑支护方案。
（4）检查施工设备：施工设备是基础施工作业的关键组成部分，因此在施工前要对施工设备进行检查，确保施工设备能够正常运转。
3. 建立施工现场管理制度在施工现场建立严格的管理制度，制定合适的施工规范和施工安全措施，确保施工现场安全、有序和高效。
（1）建立安全管理制度：在施工前，制定安全管理制度，确保工人在安全的环境下工作。
（2）建立质量管理制度：在施工前，制定质量管理制度，确保施工质量达到设计要求。
（3）建立材料管理制度：在施工前，建立材料管理制度，将材料的采购、存储、加工、运输等环节纳入管理范畴，确保材料的质量符合要求。
（4）建立文明施工制度：在施工过程中，制定文明施工制度，规范施工行为，保持施工现场的环境卫生。
4. 基础施工作业步骤（1）地基处理：地基处理是指对土壤进行改良，以提高其密实度和承载力。
地基处理方法包括挖深、回填、压实、加固等。
（2）基础承载力计算：基础承载力计算是指根据建筑物的负荷，计算承载力，确定基础的尺寸、深度、形状和材料。
（3）基础施工：基础施工包括混凝土浇筑、钢筋安装、基础架设等。
在基础施工过程中，需要注意混凝土浇筑的配合比，以及钢筋的布置方式和数量。
基础施工作业指导书
1. 编制依据1.1xx水电站送出输变电工程改接线路工程施工图及中南电力设计院技术要求。
1.2技术标准及验收规范：(1)《110-500kV架空送电线路施工及验收规范》（GB 50233-2005）(2)《混凝土结构工程施工及验收规范》（GB50204—2002）(3)《普通混凝土配合比设计规程（J64—2000）》（JGJ55-2000）(4)《钢筋焊接及验收规范》（JGJ 18-2003）(5)《电力建设安全工作规程》（架空电力线路部分）(DL 5009.2-2004)(6)《110kV —500 kV架空电力线路工程施工质量及评定规程》(DL/T5168-2002)(7)《架空送电线路基础设计技术规定》(DL/T 5219—2005)2. 工程概况2.1工程简述为贯彻落实国家“西部大开发”和“西电东送”战略决策，发挥资源优势，提高利用效率，加强环境保护，推进跨区联网和跨区送电，中国南方电网有限责任公司建设xx水电站送出输变电工程改接线路工程。
我公司本次负责施工的xx水电站送出输变电工程改接线路工程1标段，起点为河沙Ⅰ回216#塔（运行号）大号侧导地线挂孔和河沙Ⅱ回222#塔（运行号）导地线挂孔至标段分界塔（72#）小号侧导地线挂孔，线路长30.5公里（同塔双回路约29公里，单回线路约1.5公里）。
基础型式为全掏挖式基础、嵌固式岩石基础、板式基础、阶梯基础、插入式基础，共计5种。
2.2地质地貌本标段沿线地势以山地、丘陵、泥沼和平地为主，线路走向与贵广线临近，本标段线路经柳城县、柳江县和柳州市。
沿线区域地势两侧高中间低，主要地貌单元有低山地貌、丘陵地貌、岩溶地貌及阶地、平原地貌。
2.3本工程杆塔基础位置编号如图2-1所示。
3. 施工测量3.1线路复测见“复测作业指导书”3.2分坑分坑原则是各施工队在分坑前，应将本施工段线路重新复核，并延伸到相邻施工段两个直线桩，确认无误后方可分坑测量。
施工分坑应按设计要求、基础结构图和基础施工分坑尺寸表进行分坑放样，划定开挖范围及钉设基础位图2-1 基础位置编号图置控制辅助桩。
基础施工作业指导书
目录1工程概况 (1)2 施工测量 (2)3土石方工程 (4)4现浇铁塔基础的施工 (5)5基础工程的质量标准 (10)6基础工程的安全措施 (11)7接地装置施工 (12)1 工程概况1.1、受国电武威发电公司的委托，对110kV发高线跨越武威电厂线路进行改造，改造段线路长度为2.127公里1.2、依据110kV发高线导线使用情况导线选用LGJ－240/30型钢芯铝绞线（GB1179-83），24#～29#线路改造段与原线路相同；导线选用LGJ－240/30型钢芯铝绞线（GB1179-83）。
依据110kV发高线导线使用情况避雷线选用GJ －50钢芯铝绞线（GB1179-83），24#～29#线路改造段与原线路相同；导线选用LGJ－240/30型钢芯铝绞线（GB1179-83）避雷线根据“设计规程”配合使用1×19-9.0-1370-B（GJ-50）型钢绞线（GB1200-88）。
避雷线根据“设计规程”配合使用1×19-9.0-1370-B（GJ-50）型钢绞线（GB1200-88）。
1.3、全线路共使用杆塔9基，其中直线塔3基，转角塔6基。
1.4、本工程采用FXBW-110/100型复合绝缘子。
直线悬垂采用单串，耐张及重要交叉跨越两侧采用双串绝缘子，导、地线均采用防震锤防震，导线采用LGJ－240/30型导线采用FD－4型防振锤;1X19-9-1370-B型地线采用FG-50型防振锤。
1.2线路走径概述1.2.1、110kV发高线25#～29#线路改造段；线路改造段由110kV发高线25#向小号侧51米处立一基Z2(18)耐张转角塔，保留24# Z2+4.5米杆，拆除25# Z2+4.5杆、26# 27# Z2(22)铁塔、27# Z2(19)铁塔、28# J1转角砼杆更换为J2(15)铁塔。
30# Z2+4.5米杆保留。
1.2.2、线路改造段由110kV发高线25#向小号侧51米处开段大角度右转，向西走线，跨过10kV发六线67#～67#、跨过土路、跨过塑料大棚两座，右转，从武威发电公司北墙两座塑料大棚中间通过，跨过35kV武大线、武化线，跨过10kV发六线5#～6#、跨过10kV高六线垃圾厂分支1#～2#、跨过土路、污水排泄渠，至凉州区高坝镇碌碡村七组大角度左转，向南走线西侧沿凉州区高坝镇碌碡村塑料大棚东边通过，走至武威发电公司拟建铁路，用高塔跨过武威发电公司拟建铁路右转与110kV发高线29# 杆连接，线路全长2.127公里。
基础施工作业指导书2
日喀则—拉孜110KV 送电线路工程第Ⅰ标段基础施工作业指导书本标段铁塔基础为斜柱式钢筋混凝土基础。
1．基础施工设计有关规定：⑴线路走向：本线路基础施工设计规定如专项图-1所示：专项图-1⑵ 塔位① 全线塔位均以埋设木桩作为标志，部分直线（杆）塔位现场无桩者，均以“Zxx(Cxx)±X ”表示，意为该塔位由Zxx 或Cxx 桩前进或后退X 米。
② 塔位均应在施工前复测档距、高程及转角度数。
凡丢失桩的塔位，应补定塔位桩，且与平断面定位图核对无误后方可施工。
⑶ 施工基面每基铁塔所降基面均是以塔位中心桩顶面开始计算，使用高低腿的塔位各腿应挖小平台。
高腿以中心桩（定位高）为基准，低腿以铁塔长腿的呼称高为基准。
⑷中心桩位移转角塔施工分坑时中心桩均需位移，其位移值见明细表，位移方向正值表示沿转角内角平分线内侧方向移动，负值则向反方向移动。
2 、基础工程主要工序工艺流程：3、施工方法及技术要求3.1、 线路复测⑴ 交接桩：主要交接设计线路勘测时钉立的转角桩（J 桩）、日喀则 变电站 拉孜 变电站直线桩（Z桩）和控制桩（C桩）的测量桩位，以此作为施工测量的依据。
⑵复测：根据设计交桩和《平断面图》，复测线路各个测量桩位的距离，标高和转角桩的转角度数；还要复核地形变化大，导线对地距离可能不够的地形凸起点，杆塔间被跨越物的标高，相邻塔位的相对高差。
若发现复核值与设计值不符，并超过《规范》规定时，应及时查明原因予以纠正，并报设计取得认可。
测量工应按测量的操作程序进行作业，经纬仪应整平对中，正倒镜两测回反复校核，避免失误，读数应准确，数据齐全，记录清楚。
（Ⅰ）复测直线桩的方法：应采用正倒镜分中法检查直线塔位的偏移，如专项图-2所示：专项图-2将经伟仪臵于C2桩上，先用正镜后视C1桩，然后倒转望远镜在C3桩一侧测得A点；再水平旋转望远镜，用倒镜后视C1桩，然后再倒转望远镜测得B点，AB连线的中点C′3与C3桩的水平距离d即为直线桩的横线路偏移值。
地基与基础工程施工作业指导书
一、土方工程降低地下水1. 执行标准1.1 GB/TI9001—2000《质量管理体系要求》1.2 GB50300—2001《建筑工程施工质量验收统一标准》1.3 GB50202—2002《地基与基础工程施工质量验收规范》1.4 《工程建设标准强制性条文》（房屋建筑部分2002年版）1.5 JGJ59—99《建筑施工安全检查标准》2. 作业程序2.1 施工准备2.1.1 工程施工中，若地下水位较高，在挖土方前，应根据工程土质和地下水位情况制定降水方案。
并根据方案配置施工机具。
2.1.2 降水方案可根据现场实际情况选用集水坑降水，井点降水或两者相结合等措施降低地下水。
采用正铲挖掘机、铲运机、推土机等挖方时，应使地下水位低于开挖底面不少于0.5m。
2.1.3 井点降的方法有轻型井点、喷射井点法、电渗井点法、深井井点法，其中常用的轻型井点法、喷射井点法、管井井点法。
各类井点的适用范围可按下表1.2.1选用。
降水类型及适用条件表1.2.12.1.4 主要设备材料2.1.4.1 集水坑法：水泵2.1.4.2 井点降水法：2.1.4.2.1 轻型井点法：井点管（包括滤水管和井管两部分）、集水总管（一般用内径为75-100mm的无缝钢管），集水箱、排水管真空泵和离心泵。
2.1.4.2.2 喷射井点法：有装有内管和喷射器的井点管、高压水泵或空气压缩机、离心泵、循环水槽、导水总管、排水管等。
2.1.4.2.3 管井井点法：深井泵、离心泵、井管（滤水管和井壁管）。
3. 操作步骤3.1 集水坑法集水坑法是在基坑底部挖掘排水沟和集水沟，地下水沿排水沟向集水坑汇集。
用水泵将集水坑的水排到基坑以外。
这是一种较简单的降水施工方法。
采用集水坑降水时，应符合下列规定：（1）根据现场土质条件，应能保持开挖边坡的稳定；（2）基坑（槽）底、排水沟底、集水坑底应经常保持一定的深差；（3）集水坑应与基础底边有一定距离，防止地基土结构遭受破坏；（4）边坡坡面上如局部渗出地下水时，应在渗水设置过滤层，防止土粒流失并应设置排水沟，浆水引出坡面；（5）土层中如有局部流砂现象，应采取防治措施。
地基与基础工程施工作业指导书
地基与基础工程施工作业指导书第一节灌注桩工程钻（冲）孔灌注桩一、施工准备材料⑴水泥：宜用425号或525号的普通硅酸盐水泥，有出厂合格证并经试验合格。
⑵砂：中砂或粗砂，含泥量不大于3%。
⑶碎石：粒径10~40mm，含泥量不大于2%。
⑷钢筋：品种和规格均应符合设计规定，并有出厂合格证和按规定试验合格后才能使用（若为进口钢材须有进口商检证及化学成分分析报告）。
作业条件⑴施工前应作场地查勘工作，如有架空电线、地下电缆、给排水管道等设施，妨碍施工或对安全操作有影响的，应先作清除、移位或妥善处理后方能开工。
⑵施工前应做好场地平整工作，对不利于施工机械运行的松散场地，必须采取有效的措施进行处理。
场地要采取有效的排水措施。
⑶应具备施工区域内的工程地质资料、经会审确定的施工图纸、施工组织设计或方案、各种原材料及其抽检试验报告、混凝土配合比设计报告以及有关资料。
⑷施工机械性能必须满足成桩的设计要求。
二、工艺流程测量放线→埋设护筒→钻机就位、泥浆制作→冲击(或冲抓机、旋转、潜水钻)成孔→抽渣→补浆→检孔→清孔→检查沉渣→安放钢筋笼→下导管→灌注水下混凝土.三、操作工艺1、场地平整后放线定桩位，定位后要在每个桩位中心点打入一条φ16×800mm的钢筋做桩位标记,并用混凝土固定好。
桩位放线后会同有关人员对轴线桩位进行复核，并办好复核记录签证。
轴线桩位经复核无误后方可进行施工。
2、护筒应按下列规定设置⑴护筒一般用4~8mm厚的钢板加工制成，高度为1.5~2m。
钻孔桩的护筒内径应比钻头直径大100mm；冲孔桩的护筒内径应比钻头直径大200mm。
护筒的顶部应开设1~2个溢浆口，并高出地面0.15~0.30m。
⑵护筒有定位、保护孔口和维持水位高差等重要作用。
护筒位置要根据设计桩位，按纵横抽线中心埋设。
埋设护筒的坑不要太大。
坑挖好后，将坑底整平，然后放入护筒，经检查位置正确，筒身竖直后，四周即用粘土回填，分层夯实，并随填随观察，防止填土时护筒位置偏移。
铁塔基础施工作业指导书
铁塔基础施工作业指导书一、工作任务本次铁塔基础施工作业的任务是依据施工图，按照铁塔基础的设计要求，在施工现场对基础进行挖掘、装模、浇筑的工作。
二、施工准备1. 工地清理：清除施工现场的杂物、碎石，确保施工现场清洁。
2. 挖掘：根据施工图纸，使用挖机、手动铲子等工具进行基础挖掘。
3. 拉放定位：根据所需尺寸拉放钢筋固定位置，确保钢筋按照设计图纸的尺寸和位置要求摆放。
4. 模板制作：根据设计图纸，制作尺寸和形状符合要求的模板。
5. 基础膜布设：在模板底部铺设透气膜，以保护基础混凝土。
6. 材料准备：准备好水泥、砂、石子等材料，并进行配比。
三、施工过程1. 安装模板：根据设计图纸，安装模板并进行调整，确保模板的垂直度、水平度和尺寸符合设计要求。
2. 固定钢筋：将拉放好的钢筋按照设计图纸的要求固定在模板内，并确保钢筋之间的间距和位置符合设计要求。
3. 浇筑混凝土：将准备好的混凝土按照铁塔基础设计图纸的要求进行浇筑，浇筑时应控制好混凝土的均匀性、稠度和质量，并确保混凝土完全填满所有的模板和隐蔽部位。
4. 打磨和抹平：在混凝土浇筑后，应及时对铁塔基础进行打磨和抹平，以确保基础外观平整、美观。
5. 模板拆除：待混凝土凝固后，按照设计要求拆卸模板。
四、安全措施1. 施工现场应设置明显安全警示标志，并配备足够的应急安全设备。
2. 在混凝土运输和浇筑过程中，严格按照规定的操作程序进行作业，保持大型设备的安全和稳定。
3. 施工人员应戴好安全帽、工作服等防护装备，并按规定开展装模、浇筑等工作，注意现场安全措施。
4. 禁止一次浇筑超过1.5m；基础底部距地面高度多余1.2m时，必须在施工现场设置安全保护网。
总之，在铁塔基础施工的过程中，需要依据设计图纸，按照有序、规范的施工流程进行作业，同时全员共同遵守安全措施，确保工作质量和安全。
作业指导书(基础施工)
一、杆塔基础的类别1、混凝土杆塔的基础混凝土杆基础一般采用三盘，即底盘、卡盘、拉线盘，在现场组装。
三盘可用钢筋混凝土预制件，也可采用天然石料制造。
只有在极特殊的情况下，才采用现场浇制混凝土基础，灌注桩基础或其他类型的基础。
2、铁塔基础铁塔基础主有：（1）混凝土或钢筋混凝土现场浇制基础；（2）预制钢筋混凝土基础；（3）金属基础；（4）岩石基础；（5）灌注式基础；（6）桩台式基础；（7）装配式钢筋混凝土基础等。
二、挖坑与底盘吊装与校正1、圆形坑的施工对于不带横木和底卡盘的电杆，以挖圆形坑为最好，因圆形坑挖土最少，短时间比较不易坍方，立杆时进坑以后不易发生倒杆，一般配电线路均采用圆形坑。
35KV电杆不用底卡盘的，也采用圆形坑。
当埋深在1.8m以上时，一次即可挖成圆坑；深度大于1.8m时，可采用阶梯形，或上部挖较大的方形或长方形以便于立足，再继续挖中央圆坑。
通常对用固定抱杆起吊电杆的圆坑可不开马槽，只有采用倒落式抱杆起立电杆时才开马槽。
挖坑时，底部直径必须大于电杆根径200mm 以上，以便矫正。
挖坑的对中方法是，以长标杆立于主坑中心，与前后副桩或前后坑位中心应成一直线，即符合线路中心位置。
2、方形坑施工方形或长方形坑的挖掘，大都使用短铲短锹施工，一般粘土以取1∶0.2坡度下挖为宜。
若遇坍方，即须加大坡度或挖成阶梯形坑。
在地下水位较高或容易坍方的砂土层，可以采用当天挖坑，挖好随即立杆；若当天来不及施工，可在前一天先挖上部泥土约一半深度，第二天再继续挖到设计要求的深度，随即立杆埋土。
拉线坑的坑底应基本垂直于拉线方向挖成斜坡形。
3、挖坑尺寸（单位：m ）砂砾松土：B= b+0.6+2×粘 土：B= b+0.6+2×松 石：B= b+0.4+2×0.15H坚 石：B= b+0.4加挡土板：B= b+0.6+0.64、坑深的检查不论圆坑方坑或拉线坑，坑底均应基本保持平整，坑深检查用塔尺及水准仪测量，带坡度拉坑检查以坑中心为准。
基础施工作业指导书
一、工程概况（一）工程简介本工程系新建巡司河～岳府湾220kV输电线路工程（T57#～T73#），本段线路位于武汉市江夏区沿途多为山区、果园、农田，架设双回输电线路4.083km，共新建基础18基，及该档内的组塔、放线。
新建岳巡线自巡司河变出线后至岳府湾变，我单位施工T57#～T73#其中穿越两条500kV线路、跨越一条110kV线路，起点为穿越500kV后经过山地，跨越水库后，进入农田、果园接到T74#。
线路经过地区位于武汉市江夏区境内的低山丘陵地区，主要地貌包括山地、丘陵、岗地和山前平原及凹沟。
地势起伏较大，交通条件较差。
根据地基岩土组成、性状特征，结合本工程的特点，沿线塔位一般采用天然地基及高低腿结合的设计方案，由于地下水埋藏较浅、水量较丰富，上部地基土性质较差，基坑开挖时可能造成坑壁坍塌等环境岩土工程问题。
线路所经地区位于城市郊外, 路网欠发达，全线交通条件较差，多处需要修路。
（二）基础型式（三）设计内容6.1巡司河～岳府湾220kV输电线路工程由巡司河变(线路小号)至岳府湾变(线路大号)，Pz关系栏中“十”号表示塔在桩位基础上向大号方向移动，“一”号则反之。
6.2铁塔呼高为杆塔标准呼高值。
当铁塔为长短腿时，其标准呼高值为铁塔最长腿的呼高值。
6.3塔位基面值是指铁塔最长腿对应基础主柱柱顶面与塔位中心桩之间的差值(单位m)。
对等长腿铁塔而言，该值为正者则指塔腿高于塔位中心桩高程，负值反之；对长短腿铁塔而言，该值正者表示铁塔最长腿对应基础主柱柱顶标高高于塔位中心桩高程；负值表示铁塔最长腿对应基础主柱柱顶标高低于塔位中心桩高程。
例如假定某塔中心桩高程为+50.00，基面为-3.00，则其最长腿(铁塔减腿数为0.0)对应基础主柱柱顶高程应为+50.00-3.00=47.006.4铁塔长短腿的配置情况在“铁塔减腿”栏中明确，0.0表示不减腿，即为杆塔型式栏中的标准呼高，“一”值表示相对标准呼高减腿的高度。
钢管杆基础施工作业指导书
钢管杆基础施工作业指导书1. 引言本文档为钢管杆基础施工作业指导书，旨在提供施工人员进行钢管杆基础施工作业时的操作指导和安全注意事项。
2. 施工准备在进行钢管杆基础施工作业前，施工人员应做好以下准备工作：- 准备所需的钢管杆和相关施工设备；- 清理施工现场，确保无障碍、平整的施工区域；- 检查并确保施工设备处于正常工作状态。
3. 施工步骤步骤一：测量定位1. 使用测量仪器对施工区域进行测量，确定钢管杆的安装位置和定位点。
2. 根据测量结果，在地面上标出钢管杆的安装点。
步骤二：钻孔1. 使用钻孔机对安装点进行钻孔。
2. 钻孔深度应根据设计要求进行调整，并保证孔径与钢管杆直径相匹配。
步骤三：钢管杆安装1. 将钢管杆插入钻孔中，确保杆身垂直、稳固。
2. 通过轻轻敲击钢管杆，使其逐渐沉入孔中。
3. 使用水平仪或水银测量仪检查钢管杆的垂直度。
4. 根据需要，在钢管杆的顶端进行必要的修剪和调整。
步骤四：浇筑混凝土1. 在钢管杆周围搭建支撑结构，确保钢管杆固定不动。
2. 按照混凝土施工工艺，进行混凝土的配制和搅拌。
3. 使用泵送设备将混凝土倒入钻孔中，同时通过振捣工具排除气泡。
4. 确保混凝土充分填充钻孔，并使其与钢管杆紧密结合。
步骤五：养护1. 在混凝土浇筑完成后，对施工区域进行防护，防止人员误入和损坏。
2. 根据混凝土养护标准，对新浇筑的基础进行养护，保持适当的湿度和温度。
4. 安全注意事项- 在施工过程中，严禁穿拖鞋或其他不符合安全要求的鞋履。
- 钻孔时，必须佩戴防护眼镜和手套，避免钻孔机产生的碎屑对人员造成伤害。
- 使用钢管杆插入孔内时，应小心操作，防止杆身倾斜或破损。
以上为钢管杆基础施工作业指导书的内容，施工人员在进行施工前应详细阅读并按照操作指导和安全注意事项进行作业。
施工过程中如有疑问或发现问题，请及时与相关负责人员沟通和协调解决。
基础施工作业指导书
目录1、编制说明2、工程概况及特点3、线路复测、分坑4、基坑开挖5、基础施工6、质量要求7、安全要求集电线路基础施工作业指导书1.编制说明：.1编制依据：根据《35KV架空电力线路工程施工质量及评定规程》DL/T5168-2002。
根据《35KV架空电力线路工程施工及验收规程》GB 50233-2005根据《地基与基础工程施工及验收规范》CBJ202-83。
根据《建筑桩基技术规范》JGJ94-94。
根据《混凝土强度检验评定标准》GBJ107-87。
根据《钢筋焊接及验收规程》JGJ18-2003。
根据华电沽源风电工程施工合同根据本工程施工设计图及其它相关设计文件。
.2工程组织（职能单位）项目法人：华电国际电力股份有限公司驻冀项目开发处监理单位：北京国电德胜工程监理有限公司沽源风电工程监理公司设计单位：北京国电水利电力工程有限公司施工单位：中铁十四局集团电气化工程有限公司2.工程概况及特点：2.1.工程概况：开工日期：2009年6月1日竣工日期：2009年8月15日2.2.工程简述及特点：本风电场一期工程的装机容量为100.5MW，拟安装67 台FL77-1500型风力发电机，单机容量1500kW，出口电压为0.69kV。
风机接线为一机一变。
箱式变的高压侧采用并联接线方式。
67 台发电机变压器组共分7组，采用7 回35kV 线路接入升压站35kV 母线。
2.2.1线路路径概述根据风机的位置以最优组合方式将线路分为7回35KV集电线路，7回线路均接入220KV升压变电站。
其进线方向为220KV升压变电站的西南方向。
该7回35KV集电线路总长度：67.011公里，其中架空线路56.301公里，直埋电缆长度10.710公里。
本线路从塔AB到塔ABT为双回路同杆架设，其他线路均为单回路。
2.3.工程特点：本工程线路走向规划严格、要求高，且地形复杂，线路起伏较大，设计线路转角多，施工比较困难。
2.4.杆塔基础部分：35kV集电线路采用角钢塔和钢管塔混合设计，角钢塔基础采用阶梯形开挖基础，钢管塔采用阶梯形开挖基础。
明挖基础施工作业指导书
明挖基础施工作业指导书一、前言明挖基础是一种常见的基础施工方法，要求施工人员具备扎实的理论知识和丰富的实践经验，才能施工质量稳定可靠。
本文将从施工前期准备、施工过程中的安全防护、挖掘作业、土方的处理和资料记录等方面进行详细的介绍，以期为工程实际中的明挖基础施工提供有用的指导。
二、施工前期准备1、现场勘查：在开展明挖基础施工前，需要对施工现场进行地质勘查和探测，了解地下管线、电力线路等相关情况，排除危险，为后续施工打下基础。
2、管线的处理：在开始挖掘前，需要做好下水道、电缆、管线等的处理，尤其是电力线路，必须与电力部门协调，按照规定进行处理，以确保施工安全。
3、防污染设计：在施工前，应根据施工区域的环境特点，做好防止污染的设计和措施，保证施工过程中不会对环境造成不良影响。
4、资料准备：施工前需准备好设计图纸、施工方案、施工标准和施工资料，方便对施工过程的监管、检验和记录。
5、可以进行的时间：明挖基础的施工时间要合理安排，避免在雨季或者气温过高的时候施工，以确保施工效果和工人的安全。
三、施工过程中的安全防护1、挖掘作业区域要做好标记和围栏工作，以保证人员不会误入危险区域。
2、施工队伍应有专门的安全管理人员进行全程监控，防止发生安全事故。
3、对施工人员进行必要的安全教育，特别是对新入职员工要加强安全知识的培训和引导。
4、施工现场应配备专业的起重设备和安全巡检员，以确保重物吊起和运输时的安全性。
5、对工地作业环境要做好检测和处理，保证足够的通风、空气质量和卫生。
6、注意施工现场的清洁卫生，将建筑废料、垃圾等清除干净，以便工作人员进行施工。
四、挖掘作业1、先测量好标高和标线，根据设计图纸进行挖掘，严格按照设计要求和施工标准进行施工。
2、根据所需深度和开挖区域大小，选择施工的机械设备和工具，确保开挖区域完整，土方的高度和深度符合设计要求。
3、注意施工过程中的土方体积和工作岗位的设置，有助于减少作业面积的占据，缩短施工时间，提高施工效率。
施工作业指导书
施工作业指导书一、任务概述本施工作业指导书旨在为施工人员提供详细的工作指导，确保施工过程中的安全、高效进行。
本次施工任务涉及建造工程的基础施工，包括土方开挖、基坑支护、混凝土浇筑等工作内容。
本指导书将从施工准备、施工流程、质量要求等方面进行详细说明。
二、施工准备1. 确定施工区域：根据设计图纸和相关规范，确定施工区域的范围和位置。
2. 准备施工材料和设备：根据施工需求，准备好所需的土方开挖机械、基坑支护材料、混凝土搅拌设备等。
3. 安全措施：制定安全施工方案，明确施工现场的安全要求和注意事项，确保施工人员的安全。
三、施工流程1. 土方开挖：a. 根据设计要求，确定土方开挖的深度和形状。
b. 使用适当的土方开挖机械进行开挖，注意避免对周围环境和设施的损坏。
c. 清理挖掘出的土方，并进行分类堆放或者运输。
2. 基坑支护：a. 根据设计要求，选择适当的基坑支护方式，如钢支撑、混凝土墙等。
b. 搭设支撑结构，并确保其稳固可靠。
c. 进行支护结构的检查和调整，确保其符合设计要求。
3. 混凝土浇筑：a. 准备好混凝土材料，并按照设计要求进行配比。
b. 搭设混凝土浇筑模板，确保其位置准确、稳定。
c. 进行混凝土的搅拌、运输和浇筑，注意控制浇筑速度和均匀性。
d. 进行混凝土的养护，确保其强度和质量。
四、质量要求1. 土方开挖：a. 开挖面应平整、垂直，无明显裂缝和坍塌现象。
b. 开挖面应满足设计要求的尺寸和形状。
2. 基坑支护：a. 支护结构应稳固可靠，无明显变形和松动。
b. 支护结构应满足设计要求的尺寸和形状。
3. 混凝土浇筑：a. 混凝土应均匀、密实，无明显空洞和裂缝。
b. 混凝土表面应平整、光滑，无明显起砂和脱模现象。
c. 混凝土强度应满足设计要求。
五、安全注意事项1. 施工人员应佩戴符合要求的安全防护装备，如安全帽、安全鞋等。
2. 施工现场应设置明显的安全警示标志，确保施工人员的安全意识。
3. 施工现场应保持整洁有序，材料堆放应合理有序，避免堆积过高或者倾斜。
基础施工作业指导书
目录第一章工程概况第二章复测分坑第三章土石方工程第四章基础工程第五章接地施工第六章质量要求第七章安全事项第八章文明施工及环境保护110kV谢家河-大姚线Π接至姚安变线路工程，新建线路起自姚安变电站，终至谢家河-大姚110kV线路的169#杆，全线单回路架设，长度约2.578Km。
本线路曲折系数为:1.007。
本工程新建架空线路的Π接点在谢家河-大姚110kV线路的169#杆附近，利用9#双回路Π接塔将原线路拆开。
新塔建成后将原169#-170#杆的导地线挂于谢家河-大姚110kV线路方向中Π接塔的右侧，Π接线路导、地线挂于Π接塔的左侧，拆除169#杆以及169#-170#杆之间的导、地线和金具，并重新恢复架线共计0.482 Km。
本工程共有铁塔9基，其中单回路转角塔6基，单回路直线铁塔3基。
铁塔基础有：现浇台阶型刚性基础。
现浇基础：砼强度等级为C20级，主柱钢筋为HRB335螺纹钢，其它部位钢筋为HPB235。
全线地形地貌以泥沼为主，多数地段较平，其中泥沼占65％，山地占35%。
黄海高程在1700m-2000m之间。
山上植被稀疏，主要以松杂木为主；地层地下水埋藏较深，地下水主要类型为孔隙水。
本工程线路沿线交通便利，可利用楚雄至姚安公路及乡村道路进行运输。
基础编号规定:线路方向由姚安变至谢家河-大姚110kV线路的169#杆方向,基础编号如下图所示:大号姚安变基础编号示意图1、线路复测1.1按设计断面图，核对现场桩位是否与设计图纸相符，如有不符合应立即上报技术部门。
1.2核对直线与转角度，复测时应测量至相邻段2-3基杆位桩，以确保全线塔位在同一线上。
1.3核对杆位高差和档距，补钉丢失的杆位和施工用的辅助桩。
1.4核对风偏影响点。
1.5对杆位进行全面核对，包括基础保护范围，拉线基础面与杆位基础高差、特殊地形应测量塔位断面，最终确认杆位是否可行。
2、允许偏差2.1以设计钉立的两相邻的直线桩为基础，杆位横线路方向偏移不得大于50mm。
基础施工作业指导书
目录一、编制依据二、工程概况三、基础开挖的技术要求及注意事项3.1 桩位及塔腿编号及标高3.2铁塔基础分坑测量3.3基坑开挖的注意事项3.4基坑开挖的质量要求3.5基坑开挖的具体措施3.6基坑开挖后的回填四、基础砼工作量及现场混凝土浇筑施工技术要求4.1工程铁塔基础混凝土强度等级4.2现场混凝土浇筑施工技术要求4.2.1钢筋笼的绑扎4.2.2模板的支立4.2.3地脚螺栓的安装4.2.4混凝土的搅拌4.2.5混凝土的浇筑4.2.6混凝土的捣固4.2.7立柱顶面要求4.2.8拆模及养护4.2.9混凝土浇筑的过程控制4.2.10基础原材料质量要求一、编制依据1、深圳供电规划设计院有限公司的本线工程的施工设计图及资料；2、本工程现场的调查（地形、地质、交通、气候）；3、《110~500kV 架空电力线路施工及验收规范》（GB50233-2005）；4、《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-94）；5、国家有关的规程、规范、标准、规定；二、工程概况110kV 绿洲送电工程（绿洲-太平）位于广州从化市太平镇境内。
起点是绿洲站110kV 出线构架，终点为太平站进线构架，线路全长7.58km ，其中双回路（绿洲站太平甲乙线构架-N1塔0.05km ，N17塔-太平站绿洲甲乙线构架4.63km ）4.68km ，同塔四回路段（N1-N17塔）2.9km （另预留2回为绿洲至水南线路）；导线采用LGJ-400/35钢芯稀土铝绞线，四回路部分地线采用1根36芯OPGW 复合光缆，1根24芯OPGW 光缆，双回路部分地线1根采用LGJ70/40钢芯稀土铝绞线，1根采用36芯OPGW 复合光缆；全线新建铁塔34基。
三、挖的技术要求及注意事项3．1 桩位及塔腿编号及标高大号侧左转 右转横担方向小号侧ⅠⅡⅣ Ⅲ铁塔基础腿别编号如上图所示；工程所有基础的基面以定位桩地面标高为准，设计有要求，按设计图纸为准。
基础施工作业指导书
基础施工作业指导书基础施工作业指导书一、施工前准备1.确定施工现场线路，清理场地。
将施工现场清理干净，确保施工安全。
2.根据设计和施工要求，做好钢筋和模板的准备工作。
根据设计和施工要求，将钢筋和模板预备好，并制作好钢筋接头和模板接缝。
3. 准备施工设备和工具。
根据施工方案，备齐所需的施工设备和工具，确保工人操作顺畅，并准备好必要的应急备品。
4. 编制完善的施工方案和施工任务书。
施工方案应包括施工过程、材料、人员配置、工艺流程等，施工任务书应明确每个工序的起止时间、主要施工内容、责任人等。
二、基础测量和标志1. 根据设计图纸和标高要求，进行测量并标志。
确保基础面水平、尺寸和结构的准确性。
2. 采用水平仪、自动水平仪等测量工具，测量地面标高。
标志清晰明显，避免误差。
3. 根据设计图纸绘制基础施工图纸，明确各个部位的具体尺寸和位置。
三、基础标准1. 安全标准：按照施工现场安全要求，进行基础施工。
2. 技术标准：尊重设计要求，按照规范的施工工艺操作。
3. 美观标准：施工完毕后，必须检查基础表面的光洁度并进行必要的修缮。
四、基础施工过程1. 开挖场地：将基础施工现场清理干净，并按照设计和施工要求挖出基础的方形坑底。
2. 模板安装：将模板放置于挖好的坑底上，垫好模板下部支撑物并调整好模板的水平度。
3. 布置钢筋：根据设计图纸要求，进行扎钢筋。
做好钢筋接头，确保钢筋牢固。
4. 浇筑混凝土：在定好模板的基础上，按照设计比例制作混凝土，使其充分流入模板中，同时保持均匀。
5. 混凝土养护：在混凝土浇筑完毕后，应立即进行养护，养护1-2天后，再根据养护要求进行处理。
6. 拆除模板和清洗：待混凝土硬化后，进行模板拆除和清理，确保基础表面光洁无砂粒。
五、基础施工注意事项1. 施工现场必须有专人进行现场的协调和管理。
2. 施工前检查好所使用设备的工作状态，并进行维护。
3. 施工过程中，严格按照设计和施工方案要求进行施工。
4. 检查施工现场，尤其是钢筋材料和混凝土质量，确保施工的安全和质量。
12、筏板基础工程施工作业指导书
筏板基础工程施工作业指导书1.施工工艺流程基层冲洗→混凝土浇筑→振捣→表面找平→养护→测温、控温2.施工工艺要求2.1混凝土的浇筑采用“分段定点，一个坡度，薄层浇筑，循序推进，一次到顶”的斜面浇筑方法，以缩小混凝土暴露面积。
混凝土浇筑厚度一般为400～600mm，并按1：6～1：10地坡度浇筑，且上层混凝土应超前覆盖下层混凝土500mm以上。
具体浇筑从主楼沉降后浇带开始后退式进行混凝土浇筑，方向顺短向进行（详见附图一）。
浇筑宽度控制在12m，分层厚度控制在200㎜，局部分层控制在五层，一层砼浇筑量240 m3，需用4小时，能完全控制冷缝出现（砼初凝时间为6～8小时，冷缝控制在6～8小时以内）。
在浇筑过程中特别注意冷缝处理，任何一个施工缝在砼初凝前必须重新补浇一次砼。
如遇特殊情况，混凝土在5h仍不能连续浇筑时，需采取应急措施。
即在己浇筑的混凝土表面上插Φ12短插筋，长度1米，间距50mm，呈梅花形布置。
2.2混凝土的振捣2.2.1根据混凝土泵送时形成一个坡度的情况，在每个浇筑点前后布置两道振动器及每一布料口设两台振动器，两个布料口共设四台振动器。
第一道振动器布置在混凝土的卸料点，主要解决上部混凝土的振实；第二道振动器布置在混凝土的坡脚处，确保下部混凝土的捣实随混凝土浇筑工作的向前推进，振动器也应相应跟上，以确保整个混凝土的质量。
2.2.2施工深基坑混凝土时，需在混凝土施工面前、中、后安置振动棒振捣，以保证混凝土振捣质量，振动棒的操作要做到“快插慢拔”，在振捣过程中，宜将振动棒上下略有抽动，以使上下振动均匀,每点振动时间一般以20－30S为宜，但还应视混凝土表面呈水平不再显著下沉、不再出现气泡、表面泛出灰浆为准；在混凝土面层施工时，在混凝土初凝前，用平板振动器对混凝土进行二次振捣，排除混凝土因泌水产生的收缩裂缝。
2.3混凝土的泌水处理2.3.1大流动性混凝土在浇筑、振捣过程中，会产生上涌的泌水和浮浆。
【基础施工作业指导书(掏挖式基础部分)】【范本模板】
哈密南—郑州±800kV特高压直流输电线路工程(陕1标段）基础施工作业指导书（掏挖桩基础部分）陕西送变电工程公司哈密南-郑州±800kV特高压直流输电线路工程施工项目部（陕1标段)(章）一、适用范围哈密南～郑州±800kV特高压直流线路工程（陕1标段）《基础施工作业指导书》的分册,适用于本标段掏挖式基础的施工作业。
二、目的按照掏挖式基础设计施工图和施工技术规范,着重强调该类基础施工关健点和特殊要求，以提高施工质量和工艺水平。
三、主要引用/参考文件⑴《建设工程项目管理规范》（GBT50326-2006)⑵《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248—2008）⑶《±800kV架空送电线路施工及验收规范》（Q/GDW 225-2008)⑷《±800kV架空送电线路质量检验及评定规程》(Q/GDW 226-2008）⑸《国家电网公司施工项目部标准化工作手册》（2010年版）⑹《混凝土质量控制标准》（GB50164-2011）⑺《混凝土结构工程施工及验收规范》（GB50204—2002)⑻《普通混凝土用砂、石质量及检验方法标准》（JGJ52-2006)⑼《电力建设安全工作规程》(架空电力线路部分) DL5009.2—2004⑽《关于强化输变电工程施工过程质量控制数码照片采集与管理工作要求》（基建质量〔2010〕322号）⑾《国家电网公司输变电工程达标投产考核办法》（国家电网基建[2011］146号）⑿《国家电网公司输变电优质工程评选办法》(国家电网基建【2011】148号）⒀《国家电网公司输变电工程质量通病防治工作要求及技术措施》〔2010〕19号⒁《国家电网公司基建安全管理规定》（国家电网基建【2011】1573号）⒂《国家电网公司基建质量管理规定》（国家电网基建【2011】1579号）30716 77FC 矼39199 991F 餟37498 927A 鉺＆35543 8AD7 諗24188 5E7C 幼34650 875A 蝚⒃《混凝土强度检验评定标准》（GB50107—2010）⒄《钢筋焊接及验收规程》（JGJ18—2003）⒅《普通混凝土配合比设计规程》（JGJ55—2011)四、掏挖式基础施工统一说明1. 掏挖式基础型式的线路设计:本工程掏挖式基础混凝土标号为C25。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基础施工作业指导书————————————————————————————————作者：————————————————————————————————日期：ﻩ铁塔基础施工作业指导书目录一、编制依据 (1)二、适用范围 (1)三、工程简介 (1)四、施工测量 (3)五、土方工程…………………………………………10六、基础工程施工……………………………………1 5七、接地工程…………………………………………2 3八、基础工程安全注意事项…………………………2 4九、基础施工主要工器具一缆表……………………2 5一、编制依据：1.《１１０kｖ洛大-迭部二回送电线路工程施工设计图》2．《１1０Kv-５00Kｖ架空输电线路施工及验收规范》(GBJ-233-2005）。
3.《电力建设安全工作规程》（DL5009.２－94)。
4．《混凝土结构工程施工及验收规范》（GB５0204-９２)。
５. 110ｋｖ洛大-迭部二回送电线路工程调查资料二、适用范围本《施工作业指导书》适用于110kＶ洛大－迭部二回送电线路工程11０kv迭部变至阿夏开关站开断点（1＃-８2#）土石方及基础工程施工。
三、工程简介:1.线路方向的规定:A B110KＶ迭部变 3３0Ｋｖ洛大变D C2. １1０kv洛迭二回送电线路工程阿夏开关站开断点-1１０ｋv迭部变长度为34．63公里，共用铁塔88基，其中单回直线塔4１基，单回转角塔40基，双回路直线塔1基，双回路转角塔６基。
3．海拔高度: 全线路海拔在1700-２８0０米之间。
4.交通运输条件：本工程全线基本沿白龙江北侧半山走线,沿线可利用公路为迭部-舟曲省级公路,交通运输条件大运较好,但小运条件差。
5.地质条件：本段地貌单元属中低山，相对高差较大。
沿线地下水埋深大于１0米，地下水位对铁塔基础无影响。
沿线无影响路径成立的大的不良地质作用发育，局部存在泥石流和山体滑坡等不良地质现象，线路大部分走径位于山势陡峻的山区，杆塔位降基后会形成较大的内边坡,而内边坡地层多属于强风化易滑塌的岩土体，因此必须严格按照设计要求作护坡和保坎处理。
本段地层主要为千枚岩:青灰色，变晶结构,千枚状构造,主要矿物成份为云母和滑石，强风化层厚1．5－2．5米,岩体破碎，层厚大于10米。
大部分地段表层覆盖１.５-２．5米不等碎石：深灰-褐色,松散-稍密,混零星块石，且偶有块石架空现象，成分以变质岩为主；局部地段覆盖薄层粉土及残积土。
6．气象条件：根据该地区线路所采用气象资料、现场调查情况及沿线线路的运行情况，本工程采用甘IＩI级气象条件,10毫米覆冰设计。
7.工程设计特点（1）基础形式：由于该段线路地处山区,考虑到尽量减少树木砍伐，保护植被，设计全线采用自立式铁塔。
设计中铁塔基础基本采用高低桩基础和高低腿基础,以减少基础开方,减少对植被的破坏。
（2）铁塔形式：本工程全部采用铁塔基础，由直线塔形式: Z1、Z２、Z3、ＺM3、SＺＴ1、FZ2、FZ3,转角塔形式:GJ1、GJ2、JＧ１、JG2、JG3、SＪ1、ＳJ2、JGＵ1多种铁塔型组成。
铁塔合重（468.５）吨。
（3）防雷接地：地线接地形式为方框加射线方式，接地装置采用Φ12圆钢。
由于线路大部分地区为岩石地区，对个别达不到接地电阻要求的铁塔采用方框加延长射线加装降阻剂形式。
8.本线路铁塔一览表:序号直线塔转角塔铁塔型号基数铁塔型号基数1 FZ２(26．7／29.７）1/4 GJ１（23.５/26.5/２9.5) 12/6/１２FZ2（３2．7/3５.7) 1/6 GJ１(14.5／17．５）１/１3 ＦZ３（3２.7/35.7）1/２ＧＪ2(2０.5/2３.5/ １／24 Z１(23.7/２6.7/29.7）4/２/1 JG1（１8/21／２1.5）3/４/1 ５Z1（32.7/35.7）８/2 JG2(1５/15.５/２1）2/1/1６Z2(26．7/29.7/３2.7) １／１/3 ＪＧ3（15.5/21．5/2４/27）2／１/1/17 Z3(20．7.２６.７/3２.7)1/1/1 ＳＪ１(1８/27) 1/1８ZＭ3(34) 1 SJ３(2４） 19 SＺT1（２0) １JGU1(2１/24) 1／1合计42基46基总计88四、施工测量１.线路复测1.1测量人员进入现场后,应对全线路进行复测,确认无误后(满足边坡的情况下）才能进行分坑施工。
1.２复测时应以设计单位提供的各类数据和平断面图为依据,重点复核档距、高差、转角、交叉跨越。
特别要对不通视及地形变化较大地段进行重点复测。
1．３核实桩位的编号、方向、距离、标高、转角度数是否与设计相符,如有不符则要及时报告项目部，由项目部联系设计单位进行解决。
1．４由于施工图设计勘测定位后到施工复测时相隔有很长一段时间,在此期间木桩丢失，线路经过的地方有新的建筑设施出现，如电力线、房屋、公路通信电缆等，及地形地貌变动,如炸石头、挖砂等。
致使该线路不得不改变走径或移动杆位置,因此造成原设计的杆塔型式改变，故施工前必须先复测线路以后，按实际变更后的杆塔型式和数量再进行订货，以防造成浪费使工程费用增加。
１．5施工测量前,必须对所有使用仪器及量具进行校正,施工测量必须使用游标尺和最小读数不大于１′的经纬仪。
１.6复测工作必须由测量工主持，由送电工和临时工配合工作。
仪器观测与测量记录应分别由两人完成，并做到当天作业当天检查核对。
1.7分坑必须在复测结束后进行，不得边复测边分坑。
在工期紧急情况下，允许若干段同时复测,但必须坚持一个耐张段复测无误后，方准对该段内的塔位分坑，但不宜挖坑。
1.8路径复测宜朝一个方向进行。
如从两头往中间进行,则交接处至少应超过一基塔位。
施工段所划分交界处的桩位复测,必须延长至相邻区段的三基塔位，并与邻队取得联系。
1.9直线杆塔桩复测以直线桩为基准,用正倒镜分中法来复测或用直线延长法定位复测线路。
注意：“后视一定要远，不能以近看远,要由远看近”。
1.10转角杆塔桩位复测，是复查转角角度值是否与原设计的角度值符合,转角桩复测时用测回法复测一个测回。
１.11线路复测允许误差:序号项目允许误差1 顺线路方向两相邻塔位桩水平距离１％２以方向桩为基准杆塔位桩中心模线路偏移５0ｍｍ３实测转角与设计值的误差值1′30″1.12测量档距时,塔尺应立直,其倾斜应不大于1０′，视距长度:平地不超过40０米,以保证视距精度。
１.1３复测时如遇：大风、雨、雾天气应停止复测。
1.14补桩：复测中对于个别丢失的杆塔中心桩，应按设计数据,居以补钉。
1.14.1直线桩：正倒镜分中法。
１．1４.2转角桩:两台仪器交会法。
2、施工基面下降2．１本段线路有基降的桩号及其基降值（米）:杆塔号2#２#+２３# ４# ６# ７＃8＃9#10#１1+１基降值 1.５３.0 ２．0 2．0 1.0 1.０ 2.0 1．01．0 0.5杆塔号12＃１4#15#17#18＃19#20#22#２3#2４#基降值 1.０1．0 2.0 ３.0 4.５０．5 2．5 1.０ 1.5 1.0杆塔号2４+125#26#27#２8#28+1 30#32#３6#3８#基降值2．０ 2.5 1.５ 2.0 2.0 1.0 1．０ 2.０0.5 1．０杆塔号38+1 39# 40# 4１# 42＃4６# 47# 48# 49# 50# 基降值1．0 1.5 １.0 0．５１.0 2.5 ２.5３.０1.0 1.0杆塔号5３+１54＃55＃５６#56+1 57＃5９# 60# 61# 62#基降值 1.５３．5 1.0 1.0 1.０ 1.５ 2.０ 1.０ 2.5 2.0杆塔号63＃64# 65＃６6# 67# 68#７2＃73#７4＃74＋1基降值0．5 1.0 2．０ 1.0 1．０ 1.0 1.０1．0 1.0 2.0 杆塔号７５+176# 77# ７8# 79# ８1#基降值0.5 1.0 2.5 1．5 ４.0 1.０2．2基降应严格按照设计及施工规范要求进行,必须按照设计要求的数值基降，不得超降,如边坡有富余可减少基降，边坡不够及时通知项目部。
在基降过程中发现与设计地质报告土质不符（特别是重力式处在黄土质上）的,不得继续进行施工,应及时通知项目部,由项目部报告设计单位。
2．3所有塔位应在满足基础边坡距离的要求值后，方可浇制基础,若基降过程中发现问题，应及时报项目部协同设计单位解决。
２.3.1基础外边坡距离(除重力式基础从基础底面量取外）其余基础从设计地面高度量取。
2.3.2基础底板外缘至外边坡的距离要求:（１)大开挖基础不小于0.４2H ｔ＋ｎ(米）,其中Ht基础埋深,n为裕度,转角塔当外边坡度a<30°，ｎ取０．5米；当30°≤a≤45°时，n取0.75米；当a≥45°时，n取1．0米;直线塔n一律取0.５米;（２)重力式基础为底板外缘１.5米（从基础底板外缘量起）。
２．3.３铁塔基础内边坡距离:从基础底板外缘至内边坡的距离不小于0．5为。
内边坡坡度为1:m，当为黄土时,内边坡Ｈ<5米取ｍ≥０.3米;当H=5-10米,取m≥0.５为；当H>10米，取m≥0.７5米;并且内边坡Ｈ>8米时,最好应进行放坡控制,坡角≯60°。
当边坡为岩石时,内边坡Ｈ＜8米，最m≥0.25，H=8－15米时，取m≥0.4.基降开放后必须严格按照上述放坡系数对内边坡进行放坡,严禁随意扩大基降范围。
2.4基降方法及要求：2.4.１在原桩位前后左右各钉一方向桩，测出距中心桩的距离、标高,并作详细记录,以便基降后恢复中心桩。
２．４.2本工程放坡比取值按设计给定值。
按设计给出的基降值、基础根开尺寸和边坡值钉出基降范围标准桩,基降范围为基础根开加上一个坑口再加上1米。
基降后应有一面开口,以防基面积水。
2．４.3基降后，应用前视法或分中法恢复中心桩，然后复测档距、高差、转角度数无误后,可进行下道工序。
３、转角杆塔的中心桩位移３.1转角杆塔位移桩的测量方法:仪器安置在线路中心桩上,用测回法复测线路转角无误后，计算出角平分线(180°—α）／2。
望远镜对准任一边线路直线桩位,水平制动,度盘归０°０′0″，松开水平制动向转角的内角旋转(180°—α）／２钉出内角平分线桩A，由此定出内角平分线A０,沿内角平分线自0点,另取水平距离0０′等于位移距离0′就为杆塔基础位桩。
ａ３.2转角塔杆位移尺寸及内角杆塔基础预留高度（附位移及预留高差表）4、杆塔分坑测量4．1.基础根开、基础型式、地脚螺栓间距、规格见图纸；4．２.铁塔基础分坑尺寸见图纸。
4.3、分坑技术要求：4.３.1分坑前必须再次按杆塔中心桩，确认施工基面、档距,转角度数等,数据与设计数据相等，方可进行分坑。
