测井
工程测井的概念

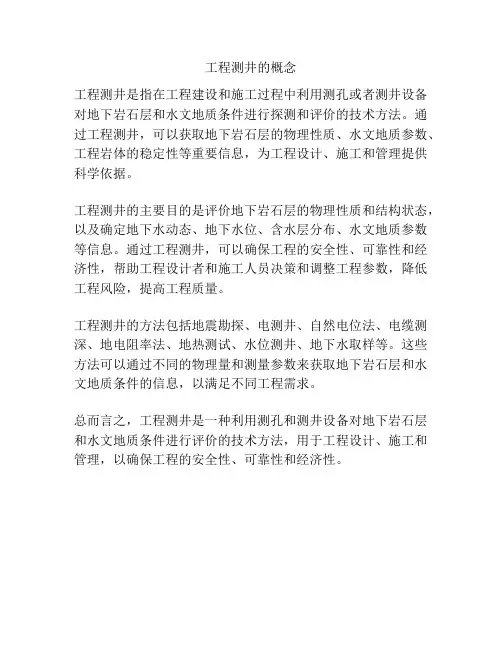

工程测井的概念
工程测井是指在工程建设和施工过程中利用测孔或者测井设备对地下岩石层和水文地质条件进行探测和评价的技术方法。
通过工程测井，可以获取地下岩石层的物理性质、水文地质参数、工程岩体的稳定性等重要信息，为工程设计、施工和管理提供科学依据。
工程测井的主要目的是评价地下岩石层的物理性质和结构状态，以及确定地下水动态、地下水位、含水层分布、水文地质参数等信息。
通过工程测井，可以确保工程的安全性、可靠性和经济性，帮助工程设计者和施工人员决策和调整工程参数，降低工程风险，提高工程质量。
工程测井的方法包括地震勘探、电测井、自然电位法、电缆测深、地电阻率法、地热测试、水位测井、地下水取样等。
这些方法可以通过不同的物理量和测量参数来获取地下岩石层和水文地质条件的信息，以满足不同工程需求。
总而言之，工程测井是一种利用测孔和测井设备对地下岩石层和水文地质条件进行评价的技术方法，用于工程设计、施工和管理，以确保工程的安全性、可靠性和经济性。
地球物理测井
地球物理测井发展四个阶段
一、模拟记录阶段 从测井诞生到60年代末，都使用模拟记录测 井仪器，用灵敏度高的检流计测量回路电流得到 探测系统测量端间的电位差变化，反映地层物理 参数（电阻率、声波速度等）随深度的变化，记 录在照相纸或胶片上，模拟记录的特点是采集的 数据量小，传输速率低。使用的主要测井方法有 声速（纵波）测井、感应测井和普通电阻率测井， 配之以井径测井、自然电位测井和自然伽马测井 等。
二、数字测井阶段
自60年代来，测井仪器从模拟记录过渡到数字记录。 这是测井技术发展的要求，测井方法的增多，特别是地 层倾角测量的出现和声波变密度测井都要求高速采集地 下信号，此外，某些测井方法要求在井场作一些校正、 补偿和简单的计算，如中子测井计算中子孔隙度、密度 测井进行脊肋校正等。 数字测井仪器增加了用数字磁带机进行数字记录 ，提高了测量精度，增加了可靠性，且便于将测井资料 输入计算机进行处理，与之相应的测井方法是有深、中 、浅探测的电阻率测井，一般是双感应 — 球形聚焦测井 或双侧向 — 微球聚焦测井，三孔隙度测井，即声速测井 、中子孔隙度测井、补偿密度测井；再加上井径测井、 自然伽马测井和自然电位测井，称为常规的“九条曲线 ”测井。
一般由地层和泥浆之间电化学作用和动电学作用产生的。
1、扩散—吸附电位：
纯砂岩 纯泥岩 -11.6 mV/18 C 59.1 mV /18 C
吸附电位
泥岩 -
+
砂岩
2、过滤电位（一般可忽略）： 泥浆柱与地层之间存在压差时，液体发 生过滤作用产生的。
+ 扩散电位
泥岩
+ + + — — — — — + + +
6地球物理测井部分
测井方法与原理
测井方法与原理测井是一种在石油勘探和开发中广泛应用的技术手段，其主要目的是通过测量地下岩石的物理性质，以评估地下地层中的油气储层并确定井孔的产能。
本文将介绍几种常用的测井方法及其原理。
一、电测井方法电测井是通过测量井眼周围地层的电阻率来评估石油储层的方法。
它的原理是通过向井眼中注入电流，然后测量所产生的电位差，从而计算出地层的电阻率。
电测井方法有许多具体的技术实现，如侧向电测井、正向电测井和声波电阻率测井等。
这些方法在实际应用中能够提供丰富的地下岩石信息，帮助确定储层的类型和含油气性质。
二、声波测井方法声波测井是通过测量地下岩石对声波的传播速度和衰减程度来评估石油储层的方法。
它的原理是利用井壁的物理特性和波的传播规律，通过发送声波信号并接收回波信号，从而推断出地层中的可用信息。
声波测井方法常用的技术包括声波传输率测井、声波振幅测井和声波时差测井等。
这些方法能够提供有关地下岩石的密度、孔隙度和饱和度等关键参数，对于油气勘探与开发具有重要意义。
三、核子测井方法核子测井是通过测量地下岩石散射或吸收射线的能量来评估石油储层的方法。
它的原理是使用放射性同位素或射线源，通过测量射线经过地层后的射线强度变化，从而反推出地层的性质和组成。
核子测井方法包括伽马射线测井、中子测井和密度测井等。
这些方法可以提供地下岩石的密度、孔隙度、含水饱和度以及岩石组成的定量信息，对于评估储层的含油气性能十分重要。
四、导电测井方法导电测井是通过测量地下岩石对电磁波的响应来评估石油储层的方法。
它的原理是利用电磁波在地下岩石中传播时的电磁感应效应，通过测量反射波的幅度和相位变化，推导出地层的导电性能。
导电测井方法包括感应测井和电阻率测井等。
这些方法可以提供有关地下岩石的电导率、水饱和度、渗透率和孔隙度等信息，对于确定储层的含油气性质具有重要的意义。
总结：测井方法是石油勘探与开发中不可或缺的技术手段，通过测量地下岩石的物理性质，能够评估地层的含油气性能、类型和产能等关键参数。
测井基础概述(全文)
测井概述1、测井的概念：测井，也叫地球物理测井或矿场地球物理，简称测井，是利用岩层的电化学特性、导电特性、声学特性、放射性等地球物理特性，测量地球物理参数的方法，属于应用地球物理方法（包括重、磁、电、震、核）之一。
简而言之，测井就是测量地层岩石的物理参数，就如同用温度计测量温度是同样的道理；石油钻井时，在钻到设计井深深度后都必须进行测井，以获得各种石油地质及工程技术资料，作为完井和开发油田的原始资料。
这种测井习惯上称为裸眼测井。
而在油井下完套管后所进行的二系列测井，习惯上称为生产测井或开发测井。
其发展大体经历了模拟测井、数字测井、数控测井、成像测井四个阶段。
2、测井的原理任何物质组成的基本单位是分子或原子，原子又包括原子核和电子。
岩石可以导电的。
我们可以通过向地层发射电流来测量电阻率，通过向地层发射高能粒子轰击地层的原子来测量中子孔隙度和密度。
地层含有放射性物质，具有放射性（伽马）；地层作为一种介质，声波可以在其中传播，测量声波在地层里传播速度的快慢（声波时差）。
地层里的地层水里面含有离子，它们会和井眼中泥浆中的离子发生移动，形成电流，我们可以测量到电位的高低（自然电位）。
3、测井的方法1）电缆测井是用电缆将测井仪器下放至井底，再上提，上提的过程中进行测量记录。
常规的测井曲线有9条；2）随钻测井（LWD-log while drilling）是将测井仪器连接在钻具上，在钻井的过程中进行测井的方式。
边钻边测，为实时测井（realtime),井眼打好之后起钻进行测井为(tipe log)；4、测井的参数1.GR-自然伽马GR是测量地层里面的放射性含量，岩石里粘土含放射性物质最多。
通常，泥岩GR高，砂岩GR低。
2.SP-自然电位地层流体中除油气的地层水中的离子和井眼中泥浆的离子的浓度是不一样的，由于浓度差，高浓度的离子会向低浓度的离子发生转移，于是就形成电流。
自然电位就是测量电位的高低，以分辨砂岩还是泥岩。
常规测井系列介绍
常规测井系列介绍1.什么是测井（WELL LOGGING ）一．测井概况原状地侵入带冲洗带地面仪器车③、声波测井：声波速度测井声波幅度测井声波全波测井④、其它测井：生产测井地层倾角测井特殊测井利用声学原理设计的仪器，获取声波在地层中传播速度及幅度二、3700测井方法及其应用简介3700系统是80年代美国阿特拉斯测井公司生产的数控测井系统。
主要测井项目有中子、密度、声波、深浅微侧向，井径、自然伽玛、自然电位,另外，还有地层测试等。
1.自然电位测井原理：测量井中自然电场的测井方法，用一地面电极和一沿井身移动的测量电极测出沿井身变化的自然电位曲线。
是各种完井必须的测井项目。
井中电极M 与地面电极N之间的电位差1）、自然电位成因动电学砂岩与泥岩的自然电位分布①、扩散—吸附纯砂岩-纯泥岩基本公式：②、过滤电位（一泥浆柱与地层之间存在压生过滤作用产生的。
++++++2）、曲线特点①、判断岩性，划分渗透层；②、用于地层对比；③、求地层水电阻率；④、估算地层泥质含量；⑤、判断油气水层、水淹层；⑥、研究沉积相。
l 普通电阻率测井l 侧向（聚焦）测井l 感应侧井2、电阻率测井•双侧向测井DLL①、深浅侧向同时测量，在供电电极A上、下方各加了两个同极性的电流屏蔽电极。
②、很大的测量范围，一般是1-10000Ωm。
③、深侧向探测深度大（约2.2m），双侧向能够划分出0.6m厚的地层。
双侧向电极系和电流分布图（3）、双侧向应用目前主要的电阻率测井方法，大多数油田都应用这种方法①、识别岩性、划分储层②、判断油（气）、水层；③、求取地层真电阻率；④、利用深、浅侧向差异，分析裂缝的不同类型，储层评价。
识别油气层•双侧向测井DLL（2）、适用条件适用于任何地层。
但由于微侧向是贴井壁测量，所以受泥饼厚度影响，当泥饼厚度不超过10mm时。
用微侧向测井效果较好的。
（3）、微侧向应用①、划分岩层顶底薄层②、判断岩性和储层岩性变化情况③、区分渗透层与非渗透层④、确定冲洗带电阻率⑤、划分储层的有效厚度⑥、根据冲洗带电阻率进而进行可动油、气分析和定量计算。
测井原理及方法
离子扩散；-扩散电动势 • 岩石颗粒表面对离子有吸附作用；-吸附电动势 • 泥浆滤液向地层中渗透作用。-过滤电动势
自然电位测井
自然电位的测量
自然电位SP的理论计算
自然电流： 测量的自然电位异常幅度值Usp：自然电流流过井内泥浆 柱电阻上的电位降：
1、 常规测井资料原理及应用
1. )电阻率测井电阻率测井 2. )自然电位测井 3. )声波测井 4. )伽马和密度测井 5. )补偿中子测井
电阻率测井
电法测井是地球物理测井中三大测井方法之一，它根据岩层电学性 质的差别，测量地层的电阻率、电导率或介电常数等电学参数，用来研 究地质剖面，判断岩性，划分油气水层，和其它方法一起研究储集层的 含油性、渗透性和孔隙性等性质。
a.主要类型
（2）微侧向(MLL)： 微电极测井中泥饼分流作用太大，测RXO不准确，采用聚焦原理，形 成微侧向测井。
（3）微球形聚焦(MSFL)： 微侧向MLL探测浅，受泥饼影响大。MSFL方法探测浅，又基本不受泥饼影 响，是目前最好的RXO测量方法。
（4）八侧向(LL8)： 以上均为贴井壁测量，LL8是不贴井壁测量Rxo的方法。它是在七侧 向电极系下方附近设屏流回路电极B1，在上方较远处设回路电极B2。
• 厚层可以用“半幅点” 确定地层界面。
地层电阻率的影响
• 含油气饱和度比较高的储集层，其电阻率比它完全含水时rsd明显升 高，SP略有下降。一般油气层的SP幅度略小于相邻的水层。Rt/Rm 增大，曲线幅度减小。
• 围岩电阻率Rs增大，则rsh增大，使自然电位异常幅度减小。
泥浆侵入带、井径的影响
b.电极系分类: 通常供电和测量共4个电极，一个在地面，井下三个组成电极系。 梯度：单电极到相邻成对电极的距离大于成对电极间的距离。 电位：单电极到相邻成对电极的距离小于成对电极间的距离。 梯度电极系进一步分为：底部(正装)梯度、顶部(倒装)梯度。
测井知识点总结
测井知识点总结一、测井的概念测井是指利用测井仪器和设备，通过测量井底岩层岩石和流体的性质，为油气勘探和开发提供地层信息的一种技术。
测井是一种地球物理和地质学的交叉学科，是油气勘探开发中的重要技术手段。
二、测井的作用1.评价储层性质：通过测井可以了解地层的岩石类型、孔隙度、渗透率等参数，帮助确定储层的物性特征，为油气储集层的评价提供数据支持。
2.确定油藏参数：通过测井可以确定油藏的含油饱和度、油层厚度、垂向展布和孔隙结构，为油田的储量估算和开发方案提供依据。
3.指导井位设计：测井可以确定地层的性质和构造，为井位的设计和钻井方案的制定提供依据。
4.优化井筒完井设计：通过测井可以了解井下岩性的变化和油层的特征，指导井筒完井设计，选择合适的生产层位和工程措施，提高油井的生产效率。
5.监测油气层动态：测井可以监测井底岩层的性质和变化，及时了解油气层的动态变化情况，指导油气开发策略。
6.保证油井安全：通过对井下岩层进行测量，可以了解地质构造、地应力状态、孔隙稳定性等情况，确保钻井安全。
三、常见的测井工具和方法1.自然伽马测井：自然伽马测井是利用地下岩石放射性元素自然辐射的特性，通过测量自然伽马射线的能量和强度，了解岩石的密度和成分，判断岩石类型和含油气性质。
2.电测井：电测井是利用钻井井筒和地层的电性差异，通过测量井底岩层对电流的导电、电阻、介电等特性参数，推断地层的电性特征、含水饱和度和孔隙度等信息。
3.声波测井：声波测井是利用声波在地层中的传播特性，通过测量声波波速和波幅的变化，推断地层的孔隙度、渗透率、孔隙结构和成岩环境等信息。
4.核磁共振测井：核磁共振测井是利用核磁共振技术，通过测量原子核在地层中的共振信号，获得储层的渗透率、孔隙度、岩石类型等参数。
5.测井解释方法：根据测井资料的性质、特点和目标，采用各种物理、地质和数学方法，对测井资料进行综合解释和处理，得出地层的物性参数和岩性解释结果。
6.测井井筒完整性检测方法：针对井筒完整性的要求，包括封隔壁、封堵操作、水泥防漏、井下环序装置，钻进模式，测井系统等方面，研究井筒完整性检查方法、工具及其应用。
测井基础知识
非均质性和各向异性特别严重
4、复杂岩性裂缝性油气层
03
非均质性特别严重，物性差。
3、砾岩、火成岩油气层评价
02
油气层与水层的电阻率都高，难区分
2、地层水矿化度低且多变的油气层
01
一、测井解释面临的难题
碳酸盐岩裂缝性油气层 非均质性和各向异性特别严重
01
02
低孔隙低渗透致密砂岩油气层。
新方法
分区水泥胶结测井 多极阵列声波 交叉偶极子声波
2.1 声速测井
•基本原理
声脉冲发射器滑行纵波接收器
适当源距，使达到接受器的初至波为滑行纵波。 记录初至波到达 两个接收器的时间差 t µs/m 仪器居中，井壁规则 t=1/t
t
• 补偿声波测井
2.1 声速测井
•质量要求
1、长电极系曲线在厚泥岩处数值相等。 2、2.5米和4米梯度曲线形状相似，厚层砂岩数值接近。 3、曲线与自然电位曲线、岩性剖面有对应性。
1.2 普通电阻率测井
•微电极测井 ML
1、贴井壁测量，同时测量微梯度和微电位两条曲线。前者主要反映泥饼附近的电阻率，后者反映冲洗带电阻率。 2、探测范围小（4cm和10cm），不受围岩和邻层的影响。 3、适用条件：井径10-40cm范围。 4、质量要求 1）泥岩低值、重合； 2）渗透性砂岩数值中等，正幅度差(盐水泥浆除外）； 3）致密地层曲线数值高，没有幅度差 或正、负不定的幅度差。 4)除井眼垮塌和钻头直径超过微电极极板张开 最大幅度的井段外，不得出现大段平直现象。
新方法
阵列感应
阵列侧向 过套管电阻率
•原理：测量井中自然电场
M
N
井中电极M与地面电极N 之间的电位差
v
05
测井解释之孔隙度测井
判断气层：在密度测井探测范围内存在天然 气时，由于天然气密度小，且与水或油的密度有显 著的差异，因此，在密度曲线上气层显示为较低的 密度值。
二、补偿密度测井
3、密度测井资料的应用
• 康普顿吸收系数简化为：
k • b
k
ቤተ መጻሕፍቲ ባይዱ
e
N
A
Z A
为常数。
一、伽马射线与物质的作用
3、光电效应
低能量的伽马光子与原子核外的电子相互作用 时，把全部能量传给电子，使电子脱离电子壳层成 为自由电子（光电子），伽马光子本身消失（被吸 收），这种效应称为光电效应。
二、补偿密度测井
1、岩石的体积密度
每立方厘米（单位体积）体积岩石的质量， 叫做岩石的体积密度；单位：g/cm3 。
类似于物质的密度：
岩石质量 铜8.9
b 岩石体积 铁7.8
铝2.7
金钢石3.5
二、补偿密度测井
1、岩石的体积密度
密度是物质的基本物理属性之一。 不同岩石的体积密度不同，可以根据体积密度的变
化来识别岩性。
石英：2.65；方解石：2.71；白云石：2.87
通过岩石体积密度的变化来求取孔隙度。岩石体积 密度与孔隙度的关系：
测井解释之
孔隙度测井
一、伽马射线与物质的作用 二、补偿密度测井 三、岩性密度测井
密度测井
根据伽马射线与地层介质的康普顿效 应测定地层密度的测井方法称密度测井， 利用伽马射线的光电效应和康普顿效应测 量地层的岩性和密度的测井方法称岩性密 度测井。
密度测井属于孔隙度测井系列。
测井理论和方法
一、电阻率测井1、普通电阻率测井电阻率测井就是沿井身测量井周围地层地层电阻率的变化。
普通电阻率测井是把一个普通的电极系（由三个电极组成）放入井内，测量井内岩石电阻率变化的曲线。
在测量地层电阻率时，要受井径、泥浆电阻率、上下围岩及电极距等因素的影响，测得的参数不等于地层的真电阻率，而是被称为地层的视电阻率。
因此普通电阻率测井又称为视电阻率测井。
2、侧向测井是利用聚焦电流测量地层电阻率的一种测井方法。
在地层厚度较大，地层电阻率与泥浆电阻率相差不太悬殊的情况下，可以用普通电极系的横向测井，能比较准确地求出地层电阻率。
但是在地层较薄且电阻率很高，或者在盐水泥桨的条件下由于泥浆电阻率很低，使供电电极流出的电流，大部分都由井内和围岩中流过，流入测量层内的电流很少，因此测量的视电阻率曲线变化平缓，不能用来划分地层，判断岩性。
为了解决这些问题，创造了带有聚焦电极的侧向测井。
他是在主电极两侧加有同极性的屏蔽电极，把主电极发出的电流聚焦成一定厚度的平板状电流束，沿垂直于井轴方向进入地层，使井的分流作用和围岩的影响大大减小。
实践证明，侧向测井在高电阻率薄层和高矿化度泥浆的井中，比普通电阻率测井曲线变化明显。
3、感应测井是利用电磁感应原理来研究地层电层电阻率的一种测井方法。
电阻率测井法都需要井内有导电的液体，使供电电极电流通过它进入地层，在井内形成直流电场。
然后测量井轴上的电位分布，求出地层电阻率。
这些方法只能用于导电性能好的泥浆中。
为了获得地层的原始含油饱和度，需要在个别的井中使用油基泥浆，在这样的条件下，井内无导电性介质，就不能使用普通电阻率测井方法。
感应测井就是为了解决测量油基泥浆电阻率的需要而产生的，它也能用于淡水泥浆的井中，在一定条件下，它比普通电阻率测井法优越，受高阻临层影响小、对低电阻率地层反应灵敏。
感应测井和普通电阻率测井一样记录的是一条随深度变化的视电导率曲线，也可同时记录出视电阻率变化曲线。
二、介电测井介电测井也称电磁波传播测井，它是用来测量井下地层的介电常数。
九种测井方法
九种测井方法
哇塞，你知道吗，测井可有九种奇妙的方法呢！
就说电测井吧，这就好像是给地下世界做一次全面的“体检”。
比如说，在找石油的时候，通过电测井就能知道地下岩层的电性特征，这得多重要啊！
还有声波测井，嘿，那感觉就像是在听地下岩层给我们“唱歌”呢！可以了解岩石的物理性质，判断地质结构呢。
放射性测井呢，就像有双“透视眼”，能发现地下的秘密哦。
拿找铀矿来说，放射性测井可立下了大功呢！
接着是温度测井，就如同感知地下的“冷暖”，能帮助我们了解地下的热状况呀。
核磁测井，哎呀呀，这就像给地下物质来个磁共振“拍照”，能得到很详细的信息哦。
成像测井，哇，这简直是给地下构造拍了张清晰的“照片”！
流量测井，那就是在监测地下流体的“动向”呀。
套管测井，是对套管进行“检查”，确保一切安全呢。
地层测试测井，如同和地下进行一次“亲密互动”，了解地层的压力等信息。
这九种测井方法，各有各的奇妙之处，它们就像是我们探索地下世界的强大武器，是不是很厉害？所以说啊，测井方法真的太重要啦，没有它们，我们怎么能更好地了解地下的神秘世界呢！。
测井知识简介
测井方法简介
声速测井
基本原理 声脉冲发射器滑行纵波接收器
声波测井
适当源距，使达到接受 器的初至波为滑行纵波。 记录初至波到达两个接
收器的时间差t ( µs/m)。
仪器居中，井壁规则
t
t=1/t
测井方法简介
声速测井
声波测井
补偿声波测井
1、井眼变化的补偿 2、仪器倾斜影响的补偿
的1／3。
2、接箍信号不能出现畸形峰。
3、短套管附近、井底、目的层段不得缺失接箍信号。
测井方法简介
放射性测井
定义
根据岩石及其孔隙流体的某种核物理性质探测井剖 面的一类测井方法。
——核测井
优点
裸眼井、套管井都能正常测井，不受钻井液的限制。
测井方法简介
放射性测井
方法
自然伽马测井、自然伽马能谱测井 密度测井、岩性密度测井
吸附电位
电法测井
泥岩 -
+
砂岩
2、过滤电位（一般可忽略）：
+ 扩散电位
泥浆柱与地层之间存在压差时，液体发 生过滤作用产生的。 与压差、滤液电阻率成正比 。 渗透层 平均值约为 0.77 mV
泥岩
+ + + — — — — — + + +
Na+
+ — — + Cl + Na+ + + — —
Na+
砂岩与泥岩的自然电位分布
绪
论
地球物理测井的内容
• 1 .勘探井地质评价：岩性、物性、含油性、电性一即“四性”
关系研究，裸眼井评价，取准各项地质资料。 • 2.油田开发：提供压力、有效厚度等。 • 3.钻井工程质量检测、井斜、井温、固井等 • 4.长期动态资料：如残余油饱和度评价、水淹情况等
测井原理与解释
测井原理与解释
测井是一种勘探地下介质的物理和化学性质的方法,主要通过测量井眼周围的压强、温度、压力、化学成分和流量等参数来确定地下介质的类型、孔隙结构、类型和含水量等信息。
测井原理主要有以下几种:
1. 地震测井:利用井壁上的地震波的传播规律和反射特性,通过地震仪记录地震波的反射和回波时间等信息来计算压强和温度。
2. 热测井:利用井底温度和地下介质的热传递特性,通过热仪记录井底和地下介质的温度,通过温度变化来计算孔隙度和含水量。
3. 声波测井:利用声波在地下介质中的传播速度和衰减特性,通过声波仪记录声波的传播时间和频率等信息来计算压强、温度和化学成分。
4. 射电测井:利用射电电场和电磁波在地下介质中的传播规律,通过射电仪记录电磁波的传播时间和衰减特性来计算压强、温度、含水量和岩石类型等。
以上这些方法都具有一定的准确度和局限性,根据不同的地质情况和目的,可以选择不同的方法进行测井。
同时,在测井过程中还需要考虑到井壁稳定、井口振动、地震波传播方向等因素。
测井基础知识概述
测井基础知识概述1. 引言测井是指在钻井过程中利用各种测量方法和设备来获取地层信息的技术手段。
通过测井可以获取地层中的物理、化学和工程性质的参数，对地层进行评价和分析，从而为油气勘探和开发提供重要的参考依据。
本文将概述测井的基础知识，包括测井的意义、测井方法和设备、测井参数解释等内容。
2. 测井的意义测井作为一种获取地层信息的重要手段，具有以下几个方面的意义：2.1. 地层评价通过测井可以获取地层中的物理、化学和工程性质的参数，如孔隙度、渗透率、饱和度等，从而评价地层的含油气能力、储层性质等。
这对于油气勘探和开发来说至关重要，可以指导油气田的选址和开发方案的制定。
2.2. 钻井工艺控制在钻井过程中，测井可以提供有关井眼稳定性、岩石力学性质、井壁质量等信息，指导钻井工艺的控制和井壁的完整性保护，减少钻井事故的发生。
2.3. 油藏管理测井还可以为油气田的开发和管理提供重要的数据支持，如油藏压力分布、水驱效果、油藏动态变化等。
这些数据可以帮助油田管理人员了解油田的生产状况，做出相应的调整和决策。
3. 测井方法和设备测井方法是指测井的具体操作方法，而测井设备是指用于测量的仪器和工具。
常用的测井方法和设备包括：3.1. 电测井电测井是利用测井仪器在井中测量电性参数来获得地层信息的方法。
常用的电测井设备包括电阻率测井、自然电位测井和电导率测井等。
3.2. 孔隙度测井孔隙度测井是利用测井仪器测量地层中的孔隙体积的方法。
常用的孔隙度测井设备包括密度测井和中子测井等。
3.3. 岩性测井岩性测井是通过测井仪器来测量地层岩石的物理性质和组成，从而判断岩石的类型和性质的方法。
常用的岩性测井设备包括声波测井和伽马射线测井等。
3.4. 流体识别测井流体识别测井是用于判断油气层位和识别流体类型的方法。
常用的流体识别测井设备包括声波测井、密度测井和中子测井等。
4. 测井参数解释测井仪器测得的数据需要经过解释和分析，才能得到有意义的地层信息。
测井基础知识
1、什么是测井？简述测井解决的主要地质和工程问题。
答：测井通常采用电缆将测量仪器（探头）送入井筒内完成对地层物理参数和井筒工程结构的测量，测量的结果经处理和解释得出石油勘探开发所需要的地质和工程参数。
测井技术要解决的地质和工程问题包括以下主要内容：储层参数：岩性、孔隙度、渗透率、含油饱和度、岩石中液体性质、储层厚度、各相异性等;工程参数：井筒形状和轨迹、固井质量、套管检测（破裂、变形、腐蚀等）、卡点测量等;动态监测：剩余油饱和度、注水剖面，产液剖面（分层流量、持水率、温度、压力等）。
2、测井项目有哪几类?答：按物理方法分类测井技术可分为电（磁）测井方法、声学测井方法、放射性（核）测井方法、核磁共振测井和其他测井方法（光学、力学等）。
按应用分类测井技术可分为裸眼井测井（探井、开发井）、套管井测井（工程测井、饱和度测井）、生产井动态监测。
3、测井发展一般划分为哪几个发展阶段？答：测井采集技术的发展可分为四个阶段①、模拟测井阶段：采集的测井数据用模拟记录方式，测井系列以电法测井为主，典型的测井系统为西安石油仪器厂的JD581。
②、数字测井阶段：测井数据采用数字记录方式，相应出现测井数据的计算机处理技术。
这一阶段典型的测井系统为阿特拉斯的3600测井系统、西安石油仪器厂的83系列等测井系统。
③、数控测井阶段：计算机技术全面融入测井数据采集和处理技术。
这一阶段测井系统的主要代表为斯伦贝谢的CSU测井系统、阿特拉斯的CLS3700测井系统、西安石油仪器厂SKC3700和胜利测井公司的SL3000型数控测井系统。
④、成像测井阶段：由于工业化和高科技成果的广泛应用，这阶段测井技术的发展表现为四个特征，即井下传感器阵列化、数据电缆传输高速遥测化、地面采集和处理工作站化、记录和显示成像化。
这一阶段的测井系统的代表为阿特拉斯的ECLIPS5700、哈里伯顿的EXCELL2000、斯伦贝谢的MAXIS500，胜利测井公司的SL6000型高分辨率多任务测井系统和西安石油仪器厂的ERA2000成像测井系统标志着我国测井行业已进入了成像测井阶段。
测井 解释
测井解释本文将详细介绍测井解释的四个主要方面：地质分析、地球物理测井、地球化学测井和工程测井。
1.地质分析地质分析是测井解释的基础，主要包括地层对比、地层年龄、地层温度和地层压力等方面的分析。
地层对比主要是根据地层的岩性、电性和声波等特征，对不同地层进行对比和划分。
地层年龄分析主要是利用放射性同位素测定地层的年龄，以确定地层的形成时间和演化过程。
地层温度分析可以通过测量地层的热流或地温梯度来确定地层的温度，进而推断出地层的埋藏深度和岩石热性质。
地层压力分析则是通过测量地层的压力系数或梯度来确定地层的压力状态，以评估地层的稳定性和潜在的工程风险。
2.地球物理测井地球物理测井是通过测量地球物理参数来推断地层特性的方法。
在测井解释中，常用的地球物理测井方法包括电阻率测井、自然电位测井、孔隙度测井和渗透率测井等。
电阻率测井是通过测量地层的电阻率来判断地层的导电性能，进而推断出地层的岩性和孔隙度。
自然电位测井是通过测量地层的自然电位来推断地层的沉积环境和有机质含量。
孔隙度测井是通过测量地层的声波速度和衰减系数等参数，计算出地层的孔隙度，以评估地层的储油气能力。
渗透率测井则是通过测量地层的渗透率来判断地层的流体流动能力和储油气的渗透性。
3.地球化学测井地球化学测井是通过测量地层中的化学成分来推断地层特性的方法。
在测井解释中，常用的地球化学测井方法包括卤素测井、硫化氢测井、二氧化碳测井和氧测井等。
卤素测井是通过测量地层中氯、溴和碘等元素的含量，推断出地层的含盐度和蒸发岩的分布。
硫化氢测井是通过测量地层中硫化氢的含量，判断出地层中有机质的成熟度和储油气能力。
二氧化碳测井是通过测量地层中二氧化碳的含量，推断出地层的碳储存量和地质构造。
氧测井则是通过测量地层中氧的含量，判断出地层的氧化还原环境和有机质的演化程度。
4.工程测井工程测井是通过测量钻孔和井筒的几何参数和物理参数来评估地质钻探工程的施工质量和岩石力学性质的方法。
测井的三大基本方法
测井的三大基本方法测井的三大基本方法测井是石油勘探开发中不可或缺的一项技术，其主要作用是通过对地下岩石的物理、化学性质进行测量，从而了解油气藏的储层性质、含油气性能等信息。
目前，测井技术已经发展出了多种方法，其中最常见的有电测井、声波测井和核子测井三种基本方法。
下面将详细介绍这三种方法的原理、应用以及注意事项。
一、电测井1. 原理电测井是利用地层中不同岩石对电流的导电性能差异来识别和分析油气藏储层的一种方法。
具体来说，当钻杆上带有电极时，钻杆与地层之间形成一个回路。
当向钻杆上加入直流或交流电源时，由于地层中不同岩石对电流导电性能不同，因此在钻孔内产生了一系列复杂的电场分布和信号变化。
通过对这些信号进行处理和解释，可以得到地层中水含量、孔隙度、渗透率等重要参数。
2. 应用电测井主要用于识别和评价含水层、油气储层的孔隙度、渗透率等参数。
在石油勘探开发中，电测井可以用来确定油气藏的位置、厚度和含油气性质，为后续的钻井和开发提供重要依据。
3. 注意事项在进行电测井之前，需要对钻杆和测量仪器进行彻底检查，确保其正常工作。
此外，在进行数据处理和解释时，需要考虑地层中不同岩石对电流导电性能的影响因素，并且对数据进行合理校正。
二、声波测井1. 原理声波测井是利用地层中不同岩石对声波传播速度和衰减程度的差异来识别和分析油气藏储层的一种方法。
具体来说，在进行声波测井时，向钻孔内发射一定频率的声波信号，并通过接收器记录下信号经过地层后返回到接收器所需的时间。
通过计算这些时间差以及信号频率等参数，可以得到地层中不同岩石的密度、弹性模量等物理参数。
2. 应用探开发中，声波测井可以用来识别和定位油气储层、判断储层中的含油气性质以及评价钻井效果等。
3. 注意事项在进行声波测井之前，需要对测量仪器进行校准和测试，确保其正常工作。
此外，在进行数据处理和解释时，需要考虑地层中不同岩石对声波传播速度和衰减程度的影响因素，并且对数据进行合理校正。
常用测井方法总结
常用测井方法总结测井是油气勘探和开发中常用的一种地球物理方法，通过测井可以对井内地层的产状、物性和流体属性进行准确的定量描述和解释。
常用测井方法主要包括电测井、声测井、核子测井和测井解释等。
一、电测井：1.电阻率测井：通过测量电阻率来了解地层的孔隙度、孔隙流体的饱和度和岩石的类型。
常见的电阻率测井包括石灰岩电阻率测井、侧向电阻率测井和侵入电阻率测井等。
2.自然电位测井：通过测量地层中自然电位的分布来了解地层性质和流体类型。
自然电位测井一般与电阻率测井配合使用，可用于判断水文地质性质。
3.岩性测井：通过测量地层的物理性质来判断岩石类型、含油气性质和岩性分布。
主要包括中子测井、密度测井和伽马测井等。
二、声测井：1.纵波测井：通过测量地层中纵波的传播速度来了解地层的密度和弹性模量。
可以用于研究岩石骨架的坚固程度、孔隙度和孔隙流体的饱和度。
2.横波测井：通过测量地层中横波的传播速度来了解地层中的剪切模量。
可以用于判断地层中裂缝的存在及其方向。
三、核子测井：1.自然伽马测井：通过测量地层中的自然放射性来了解地层的岩性、照射孔隙度和地层的放射性矿物含量。
可以用于判断天然气的存在及其分布。
2.中子测井：通过测量地层中的中子响应来了解地层的孔隙度和流体类型。
可以判断地层中的天然气、原油和水的分布。
四、测井解释：测井解释是根据测井资料进行地质和油气储层分析的过程。
常见的测井解释方法主要包括定量解释和定性解释。
1.定量解释：通过数学模型和反演算法对测井数据进行处理和解释，获得地层的产状、物性和流体属性等定量信息。
主要方法有电测井定量解释、声测井定量解释和核子测井定量解释等。
2.定性解释：通过观察和分析测井曲线的形态和特征，了解地层的大致性质和特征。
主要方法有孔隙度评判、流体识别和岩性判别等。
总之，电测井、声测井、核子测井是常用的测井方法，通过测井解释可以准确分析地层的产状、物性和流体属性，对油气勘探和开发具有重要的指导意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绪论•储集层的基本参数（孔、渗、饱、有效厚度）、相关参数的定义孔隙度φ：岩石内孔隙体积占岩石总体积的百分比（%）（1）总孔隙度：总孔隙体积/岩石总体积（φt）（2）有效孔隙度：有效孔隙体积/岩石总体积（φe）（3）次生孔隙度：次生孔隙体积/岩石总体积（φ2）。
渗透率k：描述岩石允许流体通过能力的参数，单位：μm2 (或达西D )，常用10-3 μm2 (毫达西mD）（1）绝对渗透率：只有一种流体时测得。
测井上一般指绝对渗透率；（2）有效渗透率（相渗透率）：存在多种流体时对其中一种所测，一般用ko、kg、kw表示；（3）相对渗透率：有效/绝对，用kro、krg、krw表示。
饱和度S：储层中某相流体体积占孔隙体积的百分比(%)。
含水饱和度Sw，含油气饱和度Sh（So、Sg）（1）原状地层：Sh=1-Sw (Sh=So+Sg)（2）冲洗带： Shr=1-Sxo (残余油气Shr、含水Sxo)（3）可动油气： Shm=Sxo－Sw ， Shm=Sh－Shr（4）束缚水Swirr： Sw=Swm＋Swirr有效厚度he：（1）岩层厚度：岩层上、下界面间的距离。
界面常以岩性、孔隙度、渗透率等参数的变化为显示特征；（2）有效厚度：目前经济技术条件下能产出工业价值油气的储层实际厚度。
常由确认的油气层总厚度扣除无生产价值的夹层厚度后得到。
孔隙度、饱和度和有效厚度等还可用来计算地质储量；孔隙度、渗透率合称储层物性；孔隙度与饱和度的乘积表示某相流体占岩石体积的百分比，如φSw表示岩石中水的相对体积。
•储集层分类（主要两大类）、特点（岩性、物性、电性等）1. 储集层：（储层、渗透层）具有储存油气水的空间，同时这些空间又互相连通（流体可在其中运移）的岩层。
两大特点：孔隙性、渗透性。
2. 储集层分类及特点碎屑岩储集层：（40%储量，也称孔隙性储集层）（1）岩石类型：砂岩为主，砾岩、粉砂岩、泥质砂岩等；（2）围岩：一般为泥岩，性质稳定，常做为参考值；（3）特点：粒间孔隙为主，孔隙度较大（10~30%），分布均匀，各种物性和泥浆侵入等基本为各向同性；测井评价效果较好、技术较成熟。
碳酸盐岩储集层：（50%储量、60%产量，裂缝性储集层）（1）岩石类型：渗透性石灰岩、白云岩及其过渡岩性；（2）围岩：致密的碳酸盐岩；（3）特点：储层空间包括孔隙、裂缝、溶洞等，原生孔隙一般较小且分布均匀，渗透率低；次生孔隙相对较大，形状不规则、分布不均匀，渗透性较高；测井评价难度大、效果较差。
其它类型储集层：包括火山岩储层、泥岩储层、砾岩储层等。
自然电位SP•自然电动势产生的基本原理（电荷聚集方式、结果）、等效电路产生自然电场的主要原因：地层水溶液离子浓度与泥浆滤液的离子浓度不同，产生离子扩散；岩石颗粒表面对离子有吸附作用；泥浆滤液向地层中渗透作用。
1. 扩散电动势——纯岩石中地层水与泥浆之间的直接扩散砂岩孔隙中的地层水与井内泥浆之间，相当于不同浓度的两种NaCl溶液直接接触。
离子将从高浓度的岩层一方朝着井内直接扩散。
由于Cl－的迁移率大于Na＋，扩散结果：低浓度的泥浆一方出现过多的Cl－，带负电，高浓度的岩层一方，相对剩余Na＋离子，带正电。
从而产生了电位差——地层一方的电位高于泥浆2. 扩散吸附电动势——泥质岩石中地层水与泥浆之间的扩散扩散的另一个渠道是地层水中的离子泥质隔膜或周围的泥岩向低浓度的泥浆（井眼）一方进行扩散。
（上页图）粘土颗粒表面带有较多的负电荷，在盐溶液中吸附阳离子形成吸附层和扩散层。
泥岩中存在很厚的双电层（内负外正），能够移动的地层水在压实过程中排出去了，基本不存在双电层以外的自由水一方的电位。
泥质岩石中，一方面仍存在正常的扩散电动势；另一方面，当粘土将同样性质的两种不同浓度的溶液分开时，在浓度大的一边（Cw），粘土颗粒表面的扩散层中将有更多的阳离子，这些阳离子通过与双电层表面的阳离子交换而向低浓度溶液一方移动，低浓度溶液（Cm）一方的阳离子将不断增多而带正电，另一方（Cw）则带负电，此电动势与扩散电动势极性相反。
这样共同形成扩散吸附电动势。
泥质就象一种只许带正点荷的Na＋通过，而不允许Cl－通过的离子选择薄膜一样，有时称为选择吸附作用。
3. 井内总的自然电动势（1）井壁附近电荷分布实际地层水和泥浆滤液中的主要盐类常为NaCl，且地层水的矿化度比泥浆滤液高(淡水泥浆)。
因此，夹于泥岩中的砂岩层被充满泥浆的井孔穿过时，地层水与泥浆之间的扩散结果是：砂岩与泥浆直接接触处产生扩散电动势，井孔一方为负，岩层一方为正；砂岩中地层水通过泥岩向井中扩散，产生扩散吸附电动势，井孔一方为正岩层一方为负。
（2）井内总自然电位（SSP）井内自然电动势形成之后，与周围的导电介质就构成了电流流动的闭合回路。
在岩层中心的上下有两个这样的闭合回路，均由扩散电动势Ed、扩散吸附电动势Eda以及井孔泥浆柱、砂岩和泥岩这几部分的等效电阻rm、rt和rs组成。
公式及图形参考课件•主要影响因素（矿化度、油气、泥质含量，等）1. 影响静自然电位SSP的因素自然电位异常幅度值ΔUsp与总自然电位SSP成正比，而SSP就决定于地层的岩性、泥浆和地层水的性质、泥浆滤液电阻率Rmf 与地层水电阻率Rw 的比值Rmf/Rw 以及地层温度等。
因此这些因素都会直接影响自然电位的异常幅度。
其中岩性和Rmf/Rw影响最大：岩性：泥岩“基线”，砂岩“异常”等；Rmf/Rw(或Cw/Cmf)：淡水泥浆时储层显示负异常，盐水泥浆时显示正异常。
2. 地层厚度、井径的影响当地层厚度h>4d时，自然电位异常幅度近似等于静自然电位；当地层厚度h<4d 时，自然电位异常幅度小于静自然电位，厚度越小，差别越大。
厚层可以用“半幅点”确定地层界面。
半幅点即幅度之半地层电阻率的影响含油气饱和度比较高的储集层，其电阻率比它完全含水时rsd明显升高，SP略有下降。
一般油气层的SP略小于相邻的水层。
Rt/Rm增大，曲线幅度减小。
围岩电阻率Rs增大，则rsh 增大，使自然电位异常幅度减小。
4. 泥浆侵入带的影响在渗透性地层，泥浆滤液渗入到地层孔隙中，使泥浆滤液与地层水的接触面向地层方向移动了一个距离。
侵入带的存在，相当于井径扩大，因而使自然电位异常幅度值降低。
随着泥浆侵入的增大，自然电位异常幅度减小5. 岩性剖面的影响自然电位是一种以泥岩为背景来显示储集层性质的测井方法，SP大小不只与储集层性质有关，而且与相邻泥岩的性质有关。
因此，这种方法只能用于储集层与泥岩交替出现的岩性剖面，最常见的是砂泥岩剖面。
这种测井方法不能用于巨厚的碳酸盐岩剖面。
因为这类剖面没有或很少有泥岩，裂缝较发育的储集层以致密碳酸盐岩为围岩，许多储层要通过远处的泥岩才能形成自然电流回路，因而在相邻泥岩间形成巨厚的大片SP异常，不能用来划分和研究储集层。
•应用（正、负异常划分储层，划分油水层，求Vsh、Rw等）普通电阻率（电极系）•岩石骨架、泥质等概念（联系泥质的三种存在形式及其对φ的影响），联系到岩石体积物理模型岩石骨架：组成沉积岩石的固体颗粒部分。
更一般地，指岩石中除泥质以外的固体颗粒部分。
泥质：岩石中湿粘土和细粉砂的混合物。
岩石骨架几乎不导电，沉积岩石的导电能力主要取决于地层水电阻率。
地层水性质主要包括含盐成分、矿化度、温度等。
课本实例说明了利用水样分析资料确定地层水电阻率的方法：等效NaCl溶液矿化度、温度--> Rw•阿尔奇公式（公式、参数、含义、用途等）意义：将孔隙度测井与电阻率测井联系起来，用于计算流体饱和度，是测井定量解释油水层的基础。
适用条件：纯岩石（不含泥质）或含泥质很少的岩石。
用法：孔隙度测井＋电阻率测井＋阿尔奇公式，在水层（电阻率测井得出R0）可求出Rw；在油层可求出其R0并进而确定Sw。
参数的意义：F、I的定义及其主要影响因素，各参数、资料的来源•电极系分类（底梯、顶梯、电位）、参数（深度记录点、电极距、探测范围，等）、曲线特点（梯度特征位置，等）•泥浆侵入（高侵、低侵及其应用）•微电极测井（Rmc、Rxo，应用）侧向、感应测井•侧向测井基本原理、应用（油水层划分、Sw计算）、适用条件分析；各种微聚焦电阻率Rxo测井方法• 感应测井原理描述、各种几何因子的物理意义、应用（同侧向）、适用条件分析•滑行波的概念、产生条件、成为首波的措施的补偿）•应用：φ（威利公式、压实校正）、周波跳跃指示气层或裂缝、异常压力地层、合成地震记录的方法步骤声速测井影响因素及资料应用地层厚度的影响厚度大于间距的地层称为厚层，小于间距的称为薄层。
由于声速测井的输出（时差）代表R1R2间地层的平均时差，因此它们的声速测井时差曲线存在一定差异。
“周波跳跃”现象的影响疏松砂岩气层或裂缝发育地层，声衰减严重，声波时差增大，曲线上显示忽大忽小幅度急剧变化的现象。
常用于判断裂缝发育地层和寻找气层测量“盲区”双发双收声系记录的是两个时差的平均值。
在低速地层，上发射时声波实际传播距离与下发射时声波实际传播距离可能完全不重合。
此时，在仪器记录点附近一定厚度的地层对测量结果没有仸何贡献，称为“盲区”。
此时所测时差与记录点所在深度处地层速度无关。
声幅测井：CBL 、VDL 原理（幅度高低的原因）、应用（曲线或图像特征、判断固井质量）声波幅度测井主要通过测量声波幅度，在套管井中检查固井质量；声幅在地层中的变化主要是两种形式：地层吸收而使幅度衰减；不同声阻抗介质交界面处的反、折射使声能在不同介质中重新分配。
基本方法包括水泥胶结测井CBL和声波变密度测井VDL：CBL通过测量套管波幅度，检查第一界面胶结情况；VDL主要通过测量套管波和地层波幅度反映两个界面的胶结情况。
1. 套管井声幅与水泥胶结的关系固井形成两个胶结面，套管－水泥称第一界面，水泥－地层称第二界面；固井后，泥浆与套管、水泥环及地层的声阻抗差别较大，而后三者之间差别相对较小；若套管与水泥胶结良好，则套管波易通过水泥环向地层传播，套管内仪器记录的套管波幅度较低；否则，幅度高；若第一界面胶结好，同时第二界面胶结也好，则套管内仪器记录到的地层波较强。
2. 水泥胶结测井CBL只通过测量套管波幅度反映第一界面胶结情况：CBL幅度越大反映第一界面胶结越差，幅度越小反映胶结质量越好；可通过CBL曲线计算相对幅度或抗压强度等参数来评价第一界面胶结情况；可以确定水泥返高位置；可以明显看到水泥返高面以上的套管接箍信号。
3. 声波变密度测井VDL记录全波列，主要通过测量套管波幅度反映第一界面，测量地层波反映第二界面；记录方式一般采用调辉或调宽，图示为调辉记录方式。
注：套管波一般为直线条带；地层波为摆动的弯曲条带。
•声波全波列：长源距的原因，测取哪些资料（纵、横波）及其应用（φ、岩性、岩石的力学参数等4.4 长源距声波全波列测井裸眼井中全波列成分：滑行纵波、滑行横波、伪瑞利波和斯通利波等；全波列测井可以记录这些波列的速度和幅度等信息34（1）声系：采用双发双收声系R1 2 R2 8 T1 2 T2 ；（2）记录信息：TT1～TT4四条首波旅行时间曲线；纵波时差曲线；T1R1全波列波形图WF和变密度图VDL；横波时差DTS等；（3）处理后可得到的资料：纵、横波时差DTP、DTS以及它们的比值DTR；纵波幅度AP1～AP4、平均值AP及衰减系数；横波幅度AS1 ～ AS4、平均值AS及衰减系数；纵横波幅度比SRAT。
