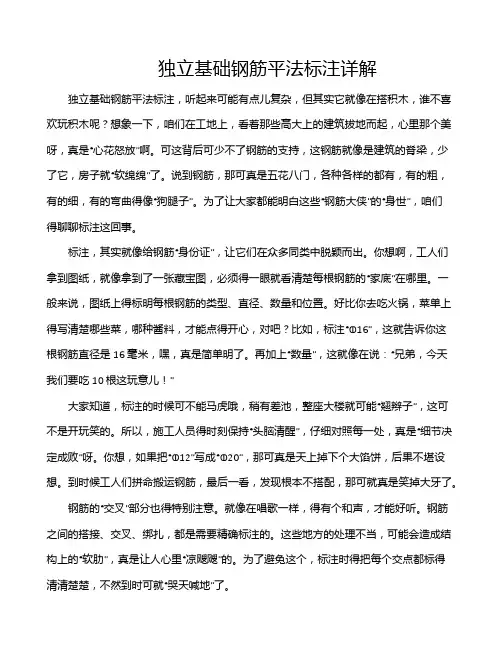

独立基础钢筋平法标注详解独立基础钢筋平法标注，听起来可能有点儿复杂，但其实它就像在搭积木，谁不喜欢玩积木呢？想象一下，咱们在工地上，看着那些高大上的建筑拔地而起，心里那个美呀，真是“心花怒放”啊。
可这背后可少不了钢筋的支持，这钢筋就像是建筑的脊梁，少了它，房子就“软绵绵”了。
说到钢筋，那可真是五花八门，各种各样的都有，有的粗，有的细，有的弯曲得像“狗腿子”。
为了让大家都能明白这些“钢筋大侠”的“身世”，咱们得聊聊标注这回事。
标注，其实就像给钢筋“身份证”，让它们在众多同类中脱颖而出。
你想啊，工人们拿到图纸，就像拿到了一张藏宝图，必须得一眼就看清楚每根钢筋的“家底”在哪里。
一般来说，图纸上得标明每根钢筋的类型、直径、数量和位置。
好比你去吃火锅，菜单上得写清楚哪些菜，哪种酱料，才能点得开心，对吧？比如，标注“Φ16”，这就告诉你这根钢筋直径是16毫米，嘿，真是简单明了。
再加上“数量”，这就像在说：“兄弟，今天我们要吃10根这玩意儿！”大家知道，标注的时候可不能马虎哦，稍有差池，整座大楼就可能“翘辫子”，这可不是开玩笑的。
所以，施工人员得时刻保持“头脑清醒”，仔细对照每一处，真是“细节决定成败”呀。
你想，如果把“Φ12”写成“Φ20”，那可真是天上掉下个大馅饼，后果不堪设想。
到时候工人们拼命搬运钢筋，最后一看，发现根本不搭配，那可就真是笑掉大牙了。
钢筋的“交叉”部分也得特别注意。
就像在唱歌一样，得有个和声，才能好听。
钢筋之间的搭接、交叉、绑扎，都是需要精确标注的。
这些地方的处理不当，可能会造成结构上的“软肋”，真是让人心里“凉飕飕”的。
为了避免这个，标注时得把每个交点都标得清清楚楚，不然到时可就“哭天喊地”了。
哦，对了，图纸上的符号也不能少。
这里面有很多“门道”，比如“L”代表的是钢筋的长度，而“B”就是宽度。
遇到不同的形状，咱们还得用不同的符号来表示，这可就得有点儿“八面玲珑”的本事。
再说，钢筋的种类也很多，像是热轧钢筋、冷轧钢筋、预应力钢筋等，每种的用途和特性都不一样。
钢筋平法标注在图纸中的含义
钢筋标注中的含义JZL(3B)400*700Y1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22;T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的YΦ16@200;Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;LΦ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500JCL-4（2B）600*800Φ10@100（4）B6Φ25；T6Φ20N2Φ14 4号基础梁2跨两端悬挑梁截面尺寸600*800箍筋为10个的4肢箍间距100梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
钢筋平法施工(识图必读)
一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
柱钢筋平法标注的意思
柱钢筋平法标注的意思1. 柱钢筋平法标注到底啥意思呀？就好比给柱子的钢筋来了个详细的“身份证”登记！比如说，在图纸上看到那些密密麻麻的标注，那就是在告诉你这根柱子里的钢筋是怎么布置的呀！2. 哎呀，柱钢筋平法标注不就是让你清楚柱子里的钢筋情况嘛！就像你清楚自己最喜欢的零食是什么口味一样清楚！比如看到某个标注，你就知道这里要用多粗的钢筋啦。
3. 柱钢筋平法标注，这可重要啦！这不就是给施工人员的一个明确指示嘛！就好像导航告诉你往哪走一样。
比如标注了箍筋的间距，施工人员就知道该怎么摆放啦！4. 柱钢筋平法标注，你们真的懂吗？这可是关系到柱子质量的关键呀！好比一个精密仪器的说明书。
就像看到标注说要加几根主筋，那就得严格照做呀！5. 柱钢筋平法标注到底意味着什么呢？这简直就是在告诉我们柱子的钢筋“秘密”呀！比如根据标注能知道钢筋的锚固长度，这多重要呀！6. 柱钢筋平法标注，说起来好像很复杂，其实不就是那回事嘛！就跟你熟悉自己的手机功能一样。
像看到标注说要采用某种连接方式，不就清楚该怎么做了嘛！7. 柱钢筋平法标注，这可是建筑里很关键的一部分呀！就好像是一场比赛的规则一样。
比如标注要求钢筋的保护层厚度，那可不能乱来呀！8. 柱钢筋平法标注，有没有很神奇？这就是在给柱子的钢筋做标记呀！好比给每根钢筋贴上标签。
像看到某个标注说要几级钢筋，一下子就清楚啦！9. 柱钢筋平法标注，到底有多重要，你们知道吗？这就像是做菜的菜谱一样不可或缺！比如根据标注来确定钢筋的布置方式，可不能马虎呀！10. 柱钢筋平法标注呀，其实就是在告诉大家柱子里钢筋的详细信息呀！就像给你介绍一个人的特点一样清楚。
比如看到标注的钢筋直径，不就心里有数了嘛！我的观点结论：柱钢筋平法标注是非常重要且不可或缺的，它让我们能准确了解柱子里钢筋的各种信息，对于建筑施工有着至关重要的作用，一定要认真对待和理解呀！。
钢筋标注中的含义
钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800Φ10@100（4）B6Φ25；T6Φ20N2Φ144号基础梁2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者井字梁长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
钢筋标注中的含义
钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800Φ10@100（4）B6Φ25；T6Φ20N2Φ144号基础梁2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者井字梁长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
钢筋平法标注解释
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
钢筋平法标注说明
钢筋平法标注平法标注法---梁(03G101 平面标注法)一、箍筋表示方法：⑴φ10100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：〔标在梁上支座处〕⑴ 2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+〔4Φ12〕表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：〔标在梁的下部〕⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 〔-2 〕/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22〔-3〕/ 5Φ25表示有两排筋，上排筋为5根。
钢筋平面标注法讲解
上部贯通筋
计算公式: 计算公式:
＝各跨长之和-左支座-右支座+锚固＋搭接长度 + 端支座锚固长度的判别条件： 1、锚固 2、支座宽度－保护层＋15*d 3、0.45Lae+15d 4当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时可不必往上（下） 弯锚 即支座宽度-保护层>=Lae且>=0.5hc+5d 取锚固长度 5 屋面框架梁 一级抗震 支座宽度+梁高-2*保护层+20d 二级抗震 支座宽度+梁高-2*保护层
架立筋
计算公式：（Ln净跨长 ） 架立筋长度＝Ln/3+2*搭接
下部钢筋
计算公式：（Ln净跨长 计算公式：（Ln净跨长 注：下部钢筋 不分上下排） 框架梁下部钢筋＝净跨长度+2*锚固( 框架梁下部钢筋＝净跨长度+2*锚固(或0.5Hc+5D) 非框架梁下部钢筋＝净跨长度+2*15d 非框架梁下部钢筋＝净跨长度+2*15d
月牙肋
纵向受拉钢筋的最小搭接长度（mm） 纵向受拉钢筋的最小搭接长度（mm）
纵向受拉钢筋的最小搭接长度Lae、L1 一、二级抗震等级 L1e＝1.2La＋5d 三、四级抗震等级 L1e＝1.2La L1e＝1.2La 非抗震
在平法梁中常见的
钢筋形式
有几种? 有几种?
梁中常见的钢筋形式 （共十种）
纵向受拉钢筋的最小锚固长度（mm） 纵向受拉钢筋的最小锚固长度（mm）
纵向受拉钢筋的最小锚固长度Lae及La（mm） 一、二级抗震时Lae 三、四级抗震及非抗震时Lae＝La 钢筋种类 C20 一级钢筋 35D 45D 二级钢筋 50D 三级钢筋 50D 55D 混凝土强度等级 C25 30D 40D 45D 45D 50D 25D 35D 40D 40D 45D 混凝土强度等级 25D 40D 30D 25D 30D 50D 40D 35D 35D 55D 45D 40D 35D 40D 45D 40D 50D 45D 20D 30D 35D 35D 40D 20D 25D 30D 30D 35D C30C35 >=C40 C15 C20 C25 C30C35 >=C40
钢筋平法标注在图纸中的含义
钢筋标注中的含义JZL（3B）400*700 Y 1500*500*300 是基础主梁，Y 后边的是加腋信息（就是条基的底）①8@200⑷是A8钢筋的箍筋，间距200 , 4肢箍B2①25+3①22; T2①16+2①14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y ① 16@200; ① 8@300 是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm 的间距300G2①16;L①8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 ① 10@100（4）B6 ① 25 ；T6① 20 N2 ① 144 号基础梁2 跨两端悬挑梁截面尺寸600*800 箍筋为10 个的4 肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14 的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4 根25 的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2 面标注的，出现的情况就3 种，1 是不同轴，1 是标高不同， 1 是断面不同。
井 字梁就是 不分主次， 高度相 当 的梁，同位相交 般用在楼板是正方形或者长宽比小于 1.5 的矩形楼板 ,大厅比较多见 梁间距 3m 左右 . 或格形梁。
要增强整体性，提高抗剪性能，提高抗震性能凝土构件如柱子的竖向钢筋。
钢筋识图——平法
钢筋识图——平法钢筋识图——平法一、箍筋表示方法：⑴φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。
⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。
⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。
⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。
⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。
⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。
⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。
施工图纸上一大堆的符号钢筋平法图集常用符号解释
施工图纸上一大堆的符号钢筋平法图集常用符号解释la：非抗震构件的钢筋锚固长度。
laE：抗震构件的钢筋锚固长度。
bw：剪力墙的厚度。
bf：转角处的暗柱的厚度。
ln：梁的净跨度。
llE：钢筋的搭接长度。
hc：支座的净宽度。
λv：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
b w：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。

各类结构构件名称代码1柱KZ-框架柱KZZ-框支柱XZ-芯柱LZ-梁上柱QZ-剪力墙上柱2剪力墙（1）墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ-构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ-非边缘暗柱FBZ-扶壁柱（2）墙身Q-剪力墙（3）墙梁LL-连梁（无交叉暗撑、钢筋）LL（JC）连梁（有交叉暗撑）（03G）LL（JG）连梁（有交叉钢筋）（03G）LL（JC）连梁（对角暗撑配筋）LL（JX）连梁（交叉斜筋配筋）LL（DX）连梁（集中对角斜筋配筋）AL-暗梁BKL-边框梁（4）墙洞JD-矩形洞口YD-圆形洞口3梁KL-楼层框架梁WKL-屋面框架梁KZL-框支梁L-非框架梁XL-悬挑梁JZL-井字梁4梁板式筏形基础JZL-基础主梁JCL-基础次梁LPB-梁板筏基础平板5平板式筏形基础ZXB-柱下板带KZB-跨中板带BPB-平板筏基础平板6筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ-外包式柱脚MZJ-埋入式柱脚JK-基坑HJD-后浇带7楼板LB-楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8板带ZSB-柱上板带KZB-跨中板带9楼板相关构造类型JQD-纵筋加强带HJD-后浇带ZMx-柱帽SJB-局部升降板JY-板加腋BD-板开洞FB-板翻边TY-板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces-悬挑阳角放射筋Rh-抗冲切箍筋Rb-抗冲切弯起筋10独立基础DJj-普通独立基础阶形DJp-普通独立基础坡形BJj-杯口独立基础阶形BJp-杯口独立基础坡形11条形基础梁JL-基础梁JQL-基础圈梁12条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13独立承台CTj-独立承台阶形CTp-独立承台坡形14承台梁CTL-承台梁15基础连梁JLL-基础连梁16地下框架梁DKL-地下框架梁17基础相关构造类型CJQ-窗井墙JLL-基础连系梁HJD-后浇带SZD-上柱墩XZD-下柱墩JK-基坑（沟）。
钢筋平法标注在图纸中的含义
钢筋标注中旳含义ＪZL(3B)400*７00 Y １50０*500*３０0是基础主梁,Y后边旳是加腋信息(就是条基旳底)Φ８＠200(4）是Ａ8钢筋旳箍筋，间距２00,４肢箍B2Φ25＋3Φ22； T2Φ16+2Φ1４基础梁旳下部通长筋是２根25旳加上３根2２旳，上部通长筋是2根16旳加上2根14旳Y Φ１6＠200; Φ8@30０是加腋钢筋,就是条基铺底筋，主筋是1６旳间距200,分布筋是８mm旳间距3０0 G２Φ１６；L Φ8@5０0是侧面构造筋，2根16mm旳，拉筋是８ｍm旳间距500 JＣL-4(2Ｂ）600*８00 Φ１0@10０（４） B6Φ25；T6Φ20 N2Φ14４号基础梁 2跨两端悬挑梁截面尺寸60０*80０箍筋为１0个旳4肢箍间距100 梁上部筋６根25旳下部筋6根２0旳梁两侧共配备2根14旳抗扭钢筋肢箍是反映梁里箍筋旳个数旳一种名词,分别有两肢箍、四肢箍等，它们是指梁里面箍筋旳排数。
梁支座就是梁两端或者中间旳支撑，起支撑梁旳作用。
梁支座一般为:墙/柱/梁三种梁旳支座：与梁接触,承受梁传来荷载并承受旳构件。
如:主次梁旳节点,梁与柱旳节点，梁与承重墙旳节点等, 总之就是能支撑梁旳那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相称于柱子上旳“牛腿”。
目旳是增长梁旳承载能力，或者为了加强梁旳抗震性能。
一种柱子两边旳梁,上部纵筋，左端有原位标注,右端没有，那右端旳纵筋分布是按左端旳来布置,还是按集中标注来布置旳?是这样,这个4根２5旳是代表这个支座顶旳钢筋,也就是说，左右都是很少旳梁,有2面标注旳,浮现旳状况就3种,1是不同轴,1是标高不同,1是断面不同。
井字梁就是不分主次，高度相称旳梁，同位相交,呈井字型。
这种一般用在楼板是正方形或者长宽比不不小于1.5旳矩形楼板,大厅比较多见,梁间距３m左右.由同一平面内互相正交或斜交旳梁所构成旳构造构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用旳钢筋。
梁柱板钢筋平法标注图详细解析
根一级、直径是10的腰筋； ❖ （4 Φ 12）表示4根一级、直径是12的架立筋； ❖ （-0.100）表示梁顶标高；
原位标注：
❖ 2Φ25+2Φ22表示该处钢筋总信息为2根直径是25的加上 2根直径是22的。
C型（有低端平板一跑楼梯）
D型（有低端和高端平板一 跑楼梯）
钢筋的计算
梁钢筋的计算
上通筋：跨长和-左边支座的右半边-右边支座左半边+锚固*2： 箍筋（根 数）： 【L(净
跨)-50*2】/箍筋 间距 + 1
左边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固 右边支座上部负筋：1、上排：L(净跨)/3+锚固 2、下排： L(净跨)/4+锚固
250 6 22 4/2
2 16 10-200(2)
A
KL4(3A)250*700
2 22 8-100/200(2)
（梁净长）1/3
(梁净长)1/4
（梁净长）1/3 (梁净长)1/4
6900 6 22 2/4
250 6 22 4/2
1800 150 150 6 22 4/2
2 20
250 6 22 4/2
【L(净跨)-50*2】/箍 筋间距 + 1
板钢筋计算 底部受力筋：
标注长度+2*弯 钩长度（一级钢时）
上图单块板钢筋根数： 【板宽-上轴线到梁边距离-下轴到梁边距离-2*50】/间距 + 1
负筋：
标注长度+左 弯折长度+右弯折 长度
剪力墙钢筋计 算
钢筋标注中的含义
钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8@200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16@200; Φ8@300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;L Φ8@500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10@100（4） B6Φ25；T6Φ20 N2Φ14 4号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面内相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
钢筋平法标注解释
钢筋平法标注平法标注法---梁03G101 平面标注法一、箍筋表示方法：⑴ φ10100/2002 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为双肢箍;⑵ φ10100/2004 表示箍筋为φ10 ,加密区间距100,非加密区间距200,全为四肢箍;⑶ φ82002 表示箍筋为φ8,间距为200,双肢箍;⑷ φ81004/1502 表示箍筋为φ8,加密区间距100,四肢箍,非加密区间距150,双肢箍;一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22,3Φ20表示上部钢筋为3Φ22, 下部钢筋为3Φ20;⑵ 2φ12,3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18;⑶ 4Φ25,4Φ25表示上部钢筋为4Φ25, 下部钢筋为4Φ25;⑷ 3Φ25,5Φ25表示上部钢筋为3Φ25, 下部钢筋为5Φ25;二、梁上部钢筋表示方法：标在梁上支座处⑴ 2Φ20表示两根Φ20的钢筋,通长布置,用于双肢箍;⑵ 2Φ22+4Φ12表示2Φ22 为通长,4φ12架立筋,用于六肢箍;⑶ 6Φ25 4/2表示上部钢筋上排为4Φ25,下排为2Φ25;⑷ 2Φ22+ 2Φ22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置;三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋,每侧一根φ12;⑵ G4Φ14 表示梁两侧的构造钢筋,每侧两根Φ14;⑶ N2Φ22 表示梁两侧的抗扭钢筋,每侧一根Φ22;⑷ N4Φ18 表示梁两侧的抗扭钢筋,每侧两根Φ18;四、梁下部钢筋表示方法：标在梁的下部⑴ 4Φ25 表示只有一排主筋,4Φ25 全部伸入支座内;⑵ 6Φ25 2/4 表示有两排钢筋,上排筋为2Φ25,下排筋4Φ25;⑶ 6Φ25 -2 /4 表示有两排钢筋,上排筋为2Φ25,不伸入支座,下排筋4Φ25,全部伸入支座;⑷ 2Φ25 + 3Φ22-3/ 5Φ25 表示有两排筋,上排筋为5根;2Φ25伸入支座,3Φ22,不伸入支座;下排筋5Φ25,通长布置;五、标注示例：KL73300×700 Y500×250φ10100/2002 2Φ25N4Φ184Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25 □——————————□———————□———————————□4Φ25 2Φ25 4Φ25300×700N4φ10KL73 300×700 表示框架梁7,有三跨,断面宽300,高700;Y500×250 表示梁下加腋,宽500,高250;N4Φ18 表示梁腰中抗扭钢筋;φ10100/2002 2Φ25 表示箍筋和架立筋;表示梁上皮标高;钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度,以彼构件的完整边线起算; 如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等; 锚固长度是图集中的固定值;在平法各本图集中均有列表;选择锚固长度的前提条件是混凝土强度等级与抗震等级,然后参照钢筋种类决定;在任何情况下,锚固长度不得小于250mm;非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁,圈梁悬挑梁和基础梁另有规定;当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时,可向内或向外侧弯12d直角钩;当柱墙插筋的竖直锚固长度小于规定值时,需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩;框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为加15d直角钩;纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件,再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算;在任何情况下搭接长度不得小于300mm;搭接长度与搭接位置是两个概念,不可混为一谈,各类构件各有具体要求; 保护层问题受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别;保护层厚度在图纸的结构说明页中均有详细规定;一般情况下,无垫层基础是70mm；有垫层基础是35mm,柱是30mm,梁是25mm,板是20mm,薄板是15mm,图纸中均有具体规定;通常,钢筋工在绑扎大梁时,在梁下部纵筋之下,必须要垫好保护层,合理的保护层材料是混凝土垫块或塑料卡,用大块石子垫也是常有的事,上级允许时,可用25mm的钢筋头垂直垫在主筋下,最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面;圈梁的保护层,一般应由混凝土工随打随垫,因为在支模时在圈梁钢筋上行走,事先垫了保护层更加容易跺倒箍筋; 板的保护层是最不容易保证的,如果按照合理的混凝土施工规程,钢筋工应当事先把板的钢筋保护层用混凝土垫块或塑料卡垫好,但是,各个工地不一定都是规范的,好多工地,混凝土工以及其它各个工种的人员都在已经绑扎好的钢筋上踩踏,这时,钢筋工完全有理由不给垫保护层,因为保护层垫起之后,更容易使绑扎好的钢筋网被踩得乱七八糟,不好修正,这时应由混凝土工随打随垫才对; 架立筋以前的架立筋与现在的架立筋,其意义已经发生了根本的改变;以前的架立筋是指梁的上部纵筋,现在的架立筋是指梁的上部中间连接负弯矩筋的连接筋,在复合箍筋的内上角处,其非抗震搭接长度为150mm;主筋主筋以前是指梁的下部纵筋,板的下部纵筋,柱的立筋,楼梯板的下部纵筋,主筋的名称已经过时,内容已经变得含糊不清,今已减少了这样的称呼;弯起筋自从推广平法以来,弯起筋已经很少采用,但在个别的设计中依然可见,其要点是弯起角度,斜长的计算和减延伸率;腰筋腰筋包括两种,构造腰筋和抗扭腰筋,不同点是作用不一样,构造腰筋用G打头,抗扭腰筋用N打头,构造腰筋的锚固长度为15d,抗扭腰筋的锚固长度与下部纵筋相同;腰筋位置的计算,是以该梁所含板的下皮到梁的下部第一排纵筋之间均分间距,而不是按梁的上下纵筋之间来分或按梁高来分;负弯矩筋一般框架梁端部负弯矩筋的锚固长度为：加15d直角钩;负弯矩筋位于第一排的取1/3净跨度ln,位于第二排的取1/4净跨度ln,但是其值要取左右两个跨度值之大的应用,这是理解负弯矩筋的关键点;梁下部纵筋框架梁下部纵筋,即以前所指的主筋,是钢筋作用的重点,其锚固长度是加15d直角钩, 非框架梁的下部纵筋的锚固长度是12d,满足12d可不做弯钩;箍筋箍筋计算应以内皮尺寸为准,这样不易出错;箍筋的弯钩角度和弯钩长度分抗震与非抗震,框架与非框架;非抗震又非框架的梁柱箍筋,可以执行以前的现定,钩长按直径6；8；10分别取50mm；60mm；70mm,可不做135度角,即可以做成90度弯钩;这一说法有待探讨;框架和抗震用的梁柱箍筋必须执行平法,必须做成135度的弯钩;框架和抗震用的梁柱箍筋,其钩长为10d与75mm中之大值;即如箍筋直径为6mm,钩长为75mm,直径为8mm钩长为80mm,直径为10mm,钩长为100mm,依此类推;箍筋按内皮尺寸下料时应加延伸率,加3d较准;复合箍筋复合箍筋分重叠复合与大小复合,现在要求大箍套小箍,不提倡重叠复合,但是,重叠复合也有其应用的场合与好处; 按内皮尺寸,首先减去下角主筋的两个半径,再除以主筋之间的空数之后再乘以所要箍住主筋的空数,最后再加上主筋的两个半径;注意空数的空是多音字,在此所用的是4声是空格的空,不是1声空间的空,是段的意思;箍筋加密在框架及有抗震要求的梁柱中,凡在受拉纵筋绑扎搭接范围内的箍筋应加密;在框架柱中,在底层的基础顶面及嵌固部位之上的柱净高度的下1/3内须加密,在除底层下部外,底层上部和以上各层的柱净高度的1/6内及不小于500mm的范围内的箍筋要加密;框架柱箍筋在穿越各梁板中均要加密;在梁中,箍筋加密区位于受剪力最大处,在梁端支座里皮50mm处起往梁中间方向算;在框架梁中,分抗震强度等级一级和二至四级来决定箍筋加密区的范围,分2倍梁高和倍梁高两个数值,最小不得小于500mm;在主次梁交叉处的主梁上,有附加箍筋也需加密,单侧加密区的计算从距次梁边的50mm处算起,一个次梁宽度加上一个主次梁底皮的高差;其加密值为箍筋直径的8d,且不大于100mm;吊筋吊筋的全高度应设置到主梁的最下层纵筋处或者二排纵筋处;吊筋的上平直部分的长度为其直径的20d;吊筋的下平直部分的长度为次梁宽加两个50mm;吊筋的斜长按梁高,当梁高小于800时为45度角,当梁高等于或大于800时为60度角;45度角时,用其直角边乘以根号2,即乘以系数,当为60度角时,用其直角长边乘以系数; 吊筋下料时需减延伸率;筋又叫小拉钩,其钩长与弯钩角度同箍筋的弯钩;拉筋必须钩住箍筋并紧靠梁或柱的纵筋;柱内复合箍筋可全部采用拉筋;梁中拉筋间距一般为箍筋间距的2倍,一般为400mm;梁中拉筋多于两排时,其位置应上下相互错开;拉筋的计算不同于箍筋,应按内皮尺寸计算,按箍筋内皮尺寸再加上两个箍筋直径才对;板主筋板主筋的锚固长度为直径的5d,且不小于板厚;板主筋的第一根起算位置是,距梁边上下纵筋连线1/2板主筋间距;板主筋间距过密时,可以跳绑,即绑扎梅花扣;但板边的两排必须绑扎全扣; 板扣筋板扣筋的直角钩只减上边保护层,通常减20mm,下边可直接立在模板上;板扣筋在重叠时,有一个绑扎次序问题是必须注意的,同绑扎梁钢筋一样,先绑扎主梁方向的后绑扎次梁方向的,这样才不至于使扣筋加高一层,造成上边的保护层减小或者没有了;搭接位置主要是指绑扎搭接,关于搭接位置,各种构件各有各的要求,不可一概而论;有些重要构件,当受力纵筋直径超过规定值,16或22或25或28时,就不允许绑扎搭接而只许连接,甚至不允许出现连接点;钢筋在各构件中各部位的物理作用,钢筋在混凝土中主要起受拉作用,其次起受剪作用,受剪其实是受拉的一种变形,再次起受扭作用;钢筋的接头,是这根钢筋的薄弱点,往坏处想,便是危险点或者是事故点,所以要格外加小心,要注意,要把这个不良点放在不吃劲的地方;钢筋的接点,一不能放在受拉最大处,二不能放在受剪处,三不能放在受扭最大处;正弯矩梁的净跨度中段下部三分之一是受拉最大部位,越近跨中受拉力越大；净跨度距支座的三分之一区段内是受剪最大部位而且越近支座受剪力越大；净跨度下部三分之一至四分之一之间近支座这两小段受拉力最小受剪力也最小,所以这里被确定为连接区,跨中上部受拉力最小,也被确定为连接区;负弯矩梁即反梁的受力道理与此相反,遇到反梁,您就倒过来思索,在脑子里过电影,便一目了然,如101-3筏型基础里面的基础梁则是;在连接区,如果只有两根纵筋,我想可以把搭接头设在同一区段内,把锚固长度乘以系数,即按100%接头面积百分率来取,如果超过4根筋,最好是隔一搭一或隔三搭一,搭接修正系数取或;至于柱子钢筋的搭接部位,首先区分是什么柱,对于框架柱,要执行101-1图集,只要是“非连接区”,便可搭接;非连接区便是箍筋的加密区,在底层,不一定是一层有可能是地下室,柱净高度下部三分之一,在底层柱净高度上部的六分之一及以上各层柱净高度近上下两头的六分之一不小于500mm 范围,都是箍筋加密区也是非连接区;箍筋加密区等于非连接区是柱子偏心受拉力的集中处,钢筋连接点是薄弱处,所以这两处不可共存,文字理论之要领其实也很简单;至于构造柱和普通柱,搭接位置就在嵌固部位之上,不适用于101图集;剪力墙钢筋的搭接与众不同,竖向钢筋的搭接分两种类型,一二级抗震和钢筋直径大于28时的搭接头需要错开,中间隔500mm；三四级抗震和钢筋直径小于28时的搭接头可在同一区段内,搭接长度均为锚固长度的倍;原位标注相对于集中标注而言,是集中标注的具体补充与细化;当这两种标注发生矛盾时,通常是以原位标注为准,但是从安全起见,还是钢筋多多益善;值得注意的是,当原位标注负弯矩筋时,已经包含了梁上部的贯通纵筋在内,这一点在图纸上常常发生混淆,设计者最容易糊涂,施工者千万马虎不得,有疑问时,直接去问设计师最好,或者宁可多用钢筋也要确保工程质量免除后患;锚固搭接见101-1第35页右上角图,此构造做法的目的是要保证支座内受力纵筋的净距不小于25mm,从而保证纵筋在支座内有一定的握裹力,这一点很重要,通常不按此法施工而是直接在支座内搭接是错误的,应该加以改正;至于那个1：12斜度,是否可以考虑不打弯,直接插入,因为那个弯度太小,不易弯准,当角度弯不准时反倒影响了质量,如果不打弯,干活可就省事多了,此事也有待于进一步探讨;如果支座两边纵筋直径相同,最好是直接通过,不在支座内设接头,想设接头时,最好是把接头设在净跨度中的三分之一与四分之一之间的区段处隔一搭一;弯折弧度实践证明,钢筋设计弯钩,往往事与愿违,本来是想增加锚固坚固的程度,其结果是在陡弯处,钢筋内部结构已被破坏,陡弯处的内部出现了看不见的裂纹,成为了新的薄弱点,当钢筋受到极限应力时,最容易在弯点断裂,所以在平法中,一再强调采用弯折半径4d；6d；8d,而不是弯折直径,确有一定的道理,不可轻视; 在纵向受力钢筋端头的弯钩成型时,在钢筋弯曲机上切不可加挡板,而且中心卡桩要用粗一些的,中心卡桩用直径35mm以上的,宁可让其弯度大些; 但是,箍筋的角就成为新的问题了,普通箍筋倒是没的说,只是加密箍筋,是起受剪作用的,角度弯的不陡,会缩小纵向钢筋在构件中的截面尺寸,角度弯的过陡,也存在上述的破坏作用,解决的办法,只有牺牲保护层,把箍筋做得大一些;此事也有待于探讨;钢筋常用的分类钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类：一按轧制外形分1光面钢筋：I级钢筋Q235钢钢筋均轧制为光面圆形截面,供应形式有盘圆,直径不大于 10mm,长度为 6m~12m;2带肋钢筋：有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形;3钢线分低碳钢丝和碳素钢丝两种及钢绞线;4冷轧扭钢筋：经冷轧并冷扭成型;二按直径大小分：钢丝直径 3~5mm、细钢筋直径 6~10mm、粗钢筋直径大于22mm;三按力学性能分Ⅰ级钢筋235/370级；Ⅱ级钢筋335/510级；Ⅲ级钢筋370/570和Ⅳ级钢筋540/835四按生产工艺分热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋,强度比前者更高;五按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等;混凝土保护层混凝土保护层是为了防止钢筋生绣,保证钢筋与混凝土之间有足够的粘结力,因此在钢筋混凝土中钢筋必须有足够的厚度的混凝土保护层;一混凝土保护层最小厚度是指从受力钢筋的外边缘至混凝土表面的距离,应符合设计要求,如无设计要求,要符合表 2-1的规定,且不小于受力钢筋的公称直径;”表 2-1受力钢筋的混凝土保护层最小厚度mm备注：1基础中纵向受力钢筋的混凝土保护层厚度不应小于 40mm；当无垫层时不应小于 70mm;板、墙、壳中分布钢筋的保护层不应小于表中相应数值减 10mm,且不应小于 10mm;梁、柱中箍筋和构造钢筋的保护层不应小于 15mm;2处于一类环境且由工厂生产的预制构件,当混凝土强度等级不低于 C20时,其保护层厚度可按表中数值减少 5mm；处于二类环境且由工厂生产的预制构件,当表面采取有效保护措施时,保护层厚度可按表中一类环境数值取用;预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于 10mm；预制肋形板主肋钢筋的保护层厚度应按梁的数值取用;3当梁、柱中纵向受力钢筋的混凝土保护层厚度大于 40mm,时对保护层采取有效的防裂构造措施;处于二、三类环境中的悬臂板,其上表面应采取有效的保护措施;4软件默认混凝土保护层厚度为：梁为 25mm,柱为 30mm,板和墙为 15mm,基础底板为 35mm,构造柱和圈过梁为 25mm;二混凝土结构的环境类别一、表示室内正常环境；二、a表示室内潮湿环境,非严寒和非寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境；b表示严寒和寒冷地区的露天环境、与无侵蚀性的水或土壤直接接触的环境；三、表示使用除冰盐的环境,严寒和寒冷地区冬季水位变动的环境,滨海室外环境；四、海水环境；五、受人为或自然的侵蚀性质物影响的环境;注：严寒或寒冷地区的划分应符合国家现行标准民工建筑热工设计规程JGJ 24的规定;三特殊条件下的混凝土保护层1．一类环境中,设计使用年限为100年的结构混凝土保护层厚度应按表中数值增加 40%；当采取有效的表面防护措施时,混凝土保护层可适当减少;2．三类环境中的结构构件,其受力钢筋宜采用环氧树脂涂层带肋钢筋; 3．对有防火要求的建筑物,其混凝土保护层厚度尚应符合国家现行有关标准的要求;4．处于四、五类环境中的建筑物,其混凝土保护层厚度尚应符合国家现行有关标准的要求;。
平法标注
平法标注建筑结构施工图平面整体设计方法（简称平法）对我国目前混凝土结构施工图的设计表示方法作了重大改革，被国家科委列为《“九五”国家级科技成果重点推广计划》项目（项目编号为：97070209A）和建设部列为一九九六年科技成果推广项目。
平法的表达形式，概括的来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
改变了传统的那种将构件从结构平面布置图中所引出来，再逐个绘制配筋详图的繁琐方法。
&10@100/200（4）——四支箍表示箍筋为一级钢筋，直径为&10加密区间距为100，非加密区间距20013&10@150/200（4）梁的两端各有13个四肢箍，间距150，梁的中部间距为200，四肢箍&8@100（4）/150（2）···加密区间距100 四肢箍···非加密区间距150 两只箍18&12@150（4）/200（2）梁的两端各有18根四肢箍，间距为150梁跨中部分，间距200 双只箍2&22；3&25梁上部通常筋为2根二级钢，直径为22；下部通常筋为3根二级钢，直径为22&22+（4&12）用于六只箍，其中2&22为通常筋，4&12为架立筋6&25 4/2上一排纵筋为4&25下一排纵筋为2&252&25+2&222&25 放在角部2&22 放在中部6&25 2/4上一排为2&25下一排为4&256&25 2（-2）/4上排纵筋为2&25 且不伸入支座下排纵筋为4&25 全部伸入支座2&25+3&22（-3）/5&25上排纵筋为2&25和3&22，其中3&22不伸入支座；下一排纵筋为5&25 全部深入支座N6&22表示梁的两个侧面共配置6&22的受扭纵向钢筋，每侧各配置3&222&25+3&22（-3）/5&25上排纵筋为2&25和3&22，其中3&22不伸入支座；下一排纵筋为5&25 全部深入支座斜杠前面的是三分之一处斜杠后面是四分之一处1）KL8(12) 500x850其中（）中的数值意思是KL8的跨数，以后你还会遇到（）里有A或B的，有A的是单跨悬挑，有B的是双跨悬挑；（2）Φ10@100/200(4)其中（）中的数值指的是4X4只箍，还有（4X5）,(6X6),(8X8).....都是bXh；（3）梁有钢筋标注有集中标注和原位标注，有原位标注的以原位标注为准，无原位标注的以集中标注为准。
钢筋平面标注法讲解
钢筋的种类
热轧钢筋
冷轧钢筋
预应力钢筋
高强度钢筋
钢筋的级别
一级钢筋：热轧钢筋，低碳钢，屈服强度标准值为235MPa 二级钢筋：较高级别的钢筋，中碳钢，屈服强度标准值为335MPa 三级钢筋：高级别的钢筋，高碳钢，屈服强度标准值400MPa以上 特殊钢筋：预应力钢筋，钢绞线等，具有更高的强度和刚度
钢筋的直径与间距
XX
THANK YOU
汇报人：
汇报时间：20XX/01/01
钢筋应按受力 要求进行布置， 遵循受力大、 受力复杂的部 位优先布置钢
筋的原则
在同一位置上， 尽量只使用一 种规格的钢筋， 避免管理混乱
和钢筋混淆
在梁、柱、墙 等承重结构中， 应优先保证主 要受力钢筋的
位置和数量
在楼板、楼面 等非承重结构 中，钢筋的布 置应考虑整体 刚度和抗裂性
的要求
钢筋的锚固原则
YOUR LOGO
钢筋平面标注法讲 解
,a click to unlimited possibilities
汇报人：
时间：20XX-XX-XX
目录
01
02
03
04
05
06
钢筋平面 标注法的 定义
钢筋的符 号与标注
钢筋的分 类与识别
钢筋的布 置与锚固
钢筋平面 标注法的 应用
钢筋平面 标注法的 注意事项
标注法的精度要求
钢筋直径的标注精度要求为小数点后两位。 钢筋间距的标注精度要求为小数点后三位。 钢筋根数的标注精度要求为整数，并需注明正负号。 钢筋弯起角度的标注精度要求为小数点后一位。
标注法的规范性要求
标注文字应清晰、准确， 易于理解
标注符号应符合相关标准 规范
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋标注中的含义JZL(3B)400*700 Y 1500*500*300是基础主梁，Y后边的是加腋信息（就是条基的底）Φ8200(4)是A8钢筋的箍筋，间距200，4肢箍B2Φ25+3Φ22; T2Φ16+2Φ14基础梁的下部通长筋是2根25的加上3根22的，上部通长筋是2根16的加上2根14的Y Φ16200; Φ8300是加腋钢筋，就是条基铺底筋，主筋是16的间距200，分布筋是8mm的间距300G2Φ16;L Φ8500是侧面构造筋，2根16mm的，拉筋是8mm的间距500 JCL-4（2B）600*800 Φ10100（4） B6Φ25；T6Φ20 N2Φ14 4号基础梁 2跨两端悬挑梁截面尺寸600*800 箍筋为10个的4肢箍间距100 梁上部筋6根25的下部筋6根20的梁两侧共配置2根14的抗扭钢筋肢箍是反映梁里箍筋的个数的一个名词，分别有两肢箍、四肢箍等，它们是指梁里面箍筋的排数。
梁支座就是梁两端或者中间的支撑，起支撑梁的作用。
梁支座一般为：墙/柱/梁三种梁的支座：与梁接触，承受梁传来荷载并承受的构件。
如：主次梁的节点，梁与柱的节点，梁与承重墙的节点等，总之就是能支撑梁的那个“座”。
加腋梁，指钢梁或混凝土梁在根部斜向加高，加腋部份相当于柱子上的“牛腿”。
目的是增加梁的承载能力，或者为了加强梁的抗震性能。
一个柱子两边的梁，上部纵筋，左端有原位标注，右端没有，那右端的纵筋分布是按左端的来布置，还是按集中标注来布置的？是这样，这个4根25的是代表这个支座顶的钢筋，也就是说，左右都是很少的梁，有2面标注的，出现的情况就3种，1是不同轴，1是标高不同，1是断面不同。
井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。
这种一般用在楼板是正方形或者长宽比小于1.5的矩形楼板,大厅比较多见,梁间距3m左右.由同一平面相互正交或斜交的梁所组成的结构构件。
又称交叉梁或格形梁。
拉筋在梁与柱、梁与墙、墙与墙等构件之间起拉结作用的钢筋。
主要增强整体性，提高抗剪性能，提高抗震性能。
纵筋，又叫纵向钢筋。
纵筋一般指长度方向的主要受力钢筋，在混凝土构件沿长方向布置的钢筋，多为受力钢筋，主要在构件中承受拉力。
如柱子的竖向钢筋。
梁的沿梁长度方向的钢筋、板的长方向钢筋、桩的竖向钢筋。
墙一般用竖向钢筋和水平钢筋来表示。
纵筋的另一说法主要受力方向的钢筋称为纵筋,与其垂直方向为横筋。
为了避免误解，建议柱子、梁、桩等可以称为纵筋、箍筋。
墙称为竖向筋和水平筋。
板称短向筋和长向箍筋。
简单来说纵筋就是布置钢筋中主要承受拉力的钢筋。
构造钢筋是满足构造要求，对不易计算和没有考虑进去的各种因素所设置的钢筋为构造钢筋。
（这是为了增强构件的刚度，达到设计要求）通常情况下档梁腹板高度Hw 大于等于450mm时，就要配置纵向构造钢筋，注写方式是以 G 字母开头的当梁的侧面需要配置受扭纵向钢筋时是以:注写方式是以 N 开头的。
受扭纵向构造钢筋应满足梁侧面纵向构造钢筋的间距要求。
注意这些均是对称配置柱平法标注KZ-1 -----------------------1号框架柱400x400---------------------柱子的截面是a=400mm，b=400mm 8φ18-------------------------柱子的主筋8根直径18mm的二级钢φ8100/200 --------------柱子的箍筋为8mm的一级钢，加密区间距为100mm非加密区间距为200mm。
JZL1（8B）600*1200Y φ10130（4） B6φ25；T6φ25 N4φ18；Lφ8-400JZL1(8B)基础主梁1（8跨两端外伸）600*1200Y表示截面为600宽*1200高（如果Y表示为加液梁，Y后面应注有液宽高）φ10130（4）表示箍筋为四肢箍，直径10间距130B6φ25 为梁底部6根直径25纵向贯通钢筋；T6φ25为梁顶部6根直径25纵向贯通钢筋N4φ18表示腰筋4根直径为18的钢筋，梁两侧分别为2根； Lφ8-400 腰筋的拉结筋直径为8，间距为400 JL1(5B)500*1400Y2000*600*250 B4Φ28N8Φ16,LΦ8400 YΦ14100,Φ8300JL1(5B)500*1400Y2000*600*250 表示基础梁共5跨梁宽500梁高1400mm，有加腋的，尺寸为2000*600*250B4Φ28表示梁底板设2级钢筋4根直径28厘的N8Φ16,表示抗扭钢筋为8根16厘的LΦ8400表示拉筋为8厘的钢筋间距400 YΦ14100,Φ8300 ：梁腋的配筋，主筋直径14的间距100，附加筋直径8的间距300钢筋平法标注JZL2（4B）600*1000YB4φ25+2φ22；T525N4φ12；L8400Yφ12150；φ8300这里面的B、T、L、Y是什么意思钢筋是怎样布置的？2号基础主梁 4跨两端有外伸宽600*高1000 底部4根25+2根22 顶部5根25 腰筋4根12 拉筋圆8间距400 加腋部分钢筋12间距150 箍筋圆8间距300第一个（4B）为4跨两端有外伸如果是（4A）为4跨一端有外伸第二个600*1000 Y 这里 600*1000为梁的宽*高 Y为加腋第三个B4φ25+2φ22；T5 25 N4φ12 底部4根25+2根22 顶部5根25 腰筋4根12 注意一点：基础梁的主筋是下筋在前，上筋在后的，上筋用B打头、下筋用T打头 N为腰筋（腰部构造筋）第四个L8400 为拉筋圆8间距400 第五个Yφ12150；φ8300 为加腋钢筋配筋直径12的间距150 箍筋圆8间距300建筑工程角筋在什么部位？在钢筋标注中， 2ф16+3ф18 3/2 是什么含义？越详细越好！顾名思义就是在角里的钢筋，你问的是梁钢筋的集中标注，表示，上排是3根，两根16的在角里，中间有一根18 的，还有两根18 的放在上2 排。
原位标注与集中标注区别原位标注是对集中标注的补充，原位标注优先于集中标注图集上说得很清楚的。
见03G101-1 P22平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
梁集中标注的容，有五项为必注值及一项选注值（集中标注可以从梁的任意一跨引出）。
1、梁编号；2、梁截面尺寸；3、梁箍筋；4、梁上部通长筋或架立筋配置（通长筋可为相同或不同直径采用搭接连接、机械连接或对焊连接的钢筋）。
5、梁侧面纵向构造钢筋或受扭钢筋配置。
以上五项为必注值，还有一项为选就值的是梁顶面标高高差一、集中标注顾名思意集中在一块标注，其容有五项必注值及一项选注值（集中标注可从梁的任意一跨中引出）。
1、梁编号2、梁截面尺寸3、梁箍筋4、梁上部通长筋或架立筋配置5、梁侧面纵向构造钢筋或受扭钢筋配置以上是五项必注值，一项选注值是梁顶面标高高差。
二、原位标注顾名思意是在梁上的具体位置标注，其容规定如下： 1、梁支座上部纵筋 2、梁下部纵筋 3、附加箍筋或吊筋4、当在梁上集中标注的容不适用于某跨或某跨悬挑部分时 KL7（3）300×700 Y500×250 φ10100/200(2) 2Φ20 N4Φ184Φ25 6Φ25 4/2 6Φ25 4/2 6Φ25 4/2 4Φ25□——————————□———————□———————————□ 4Φ25 2Φ25 4Φ25 300×700 N4φ10根据给出框架梁的配筋图KL7为3跨，前两跨截面为300*700，右边一跨截面为500*250；三跨箍筋全部参照集中标注φ10100/200(2) 布置；通长主筋为 2Φ20；其余角部加强筋分布参照原位标注；前两跨在梁的两个侧面配置 4根φ10的受扭纵向钢筋，有一跨配置 4根φ18的受扭纵向钢筋。
集中标注与原位标注发生冲突时，采用原位标注吊筋是将作用于混凝土梁式构件底部的集中力传递至顶部，是提高梁承受集中荷载抗剪能力的一种钢筋,形状如元宝，又称为元宝筋。
吊筋的作用是由于梁的某部受到大的集中荷载作用，为了吊筋使梁体不产生局部严重破坏，同时使梁体的材料发挥各自的作用而设置的，主要布置在剪力有大幅突变部位，防止该部位产生过大的裂缝，引起结构的破坏，总而言之，吊筋作用对抗剪有利！在主梁中，承受次梁集中荷载的一种纵向受力钢筋。
形状为：￣╲__╱￣架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。
架立钢筋的直径与梁的跨度有关。
主筋泛指在混凝土构件中承受重力荷载的钢筋，相对于构造钢筋而言，亦称纵向受力钢筋，仅在截面受拉区配置的受弯构件称单筋截面受弯构件，同时在截面受压区配置的称为双筋截面受弯构件。
因此主筋按其受力不同而有受拉及受压主筋两种，受拉主筋系承受拉应力，受压主筋则承受压应力。
主筋在梁中有：梁上部、下部纵向受力钢筋；支座上部纵向贯通与非贯通受力钢筋；抗扭腰筋；主筋在板中有：板支座上部贯通与非贯通受力钢筋，下部纵向受力钢筋；主筋在墙中有：墙水平与竖向分布钢筋；主筋在柱中有：柱纵向受力钢筋；钢筋集中标注 L6(5)Φ8/200(2) (2Φ12); 2Φ22 G2Φ12当中(2Φ12); 2Φ22打个括号是什么意思？梁6，5跨，箍筋为8加密区间距100，非加密区间距200，2肢箍，梁上部为2Φ12的架力筋，下部为2Φ22 ，梁两侧共配置2Φ12的纵向构造腰筋（即每侧1Φ12）。
所谓架力筋，布置在梁截面受压区的角部，一般为两根。
架力筋的作用，固定箍筋的正确位置，与纵向受力钢筋构成钢筋骨架，并承受因温度变化、混凝土收缩而产生的的拉力，以防止发生裂缝，另外在截面的受压区布置钢筋对改善混凝土的延性也有一定的作用。
上铁是负筋和分布钢筋或面筋；下铁是受力钢筋或底筋。
图纸上标注的板的上铁钢筋一般是负钢筋，下铁钢筋就是板的受力筋钢筋形式：口朝下如“︹”就是上铁；口朝上如“︺”就是下铁；口朝右如“[”就是上铁；口朝左如“]”就是下铁下铁标注是向上、向右180度的弯勾（螺纹钢是直筋），下铁是向下、向左90度弯折。
上铁就是上部钢筋。
下铁就是下部钢筋钢筋加密区和非加密区怎么区分加密区有梁的加密去和柱的加密区梁的加密去指的是距离梁支座 1/3梁跨的围柱的加密区指的是距离梁柱交接处 1/3柱高的围之所以有加密区是因为在箍筋加密的围梁柱的剪力比较大需要加密箍筋。
梁腹板是什么？说梁腹板的高度大于等于450 就要配置构造筋梁腹板是指梁截面的长边，也就是如果超过450就需要加构造配件G。
梁顶到梁底的长度（不减板厚）。
什么是约束边缘端柱和构造边缘端柱，他们的区别是什么？1、“边缘构件”位于剪力墙墙肢的两端。
