三相变压器联结组别实验08-4-10

合集下载

传统三相变压器实验课件及实验报告

传统三相变压器实验课件及实验报告

实验报告的写作要点及注意事项
1 明确标题
实验报告的标题应该要明 确和简明的表达实验的目 的和主题,能够直观的反 映实验的主要内容。
2 清晰结构
3 图文并茂
实验报告的结构应该清晰 明了,主题鲜明,分级分 段,章节分明,逻辑清晰。
实验数据和理论知识以图 文并茂的方式呈现,更能 有效地呈现实验结果和结 论。
实验数据处理及分析方法介绍
数据处理
通过电脑软件对数据进行整理, 筛选出关键数据。
数据分析
通过特定的统计方法,对数据 进行处理和分析,进一步探究 数据的意义。
结论整理
总结并提炼出实验数据中的结 论,为后续的研究提供参考。
实验结果及结论的展示
数据可视化
通过折线图等图表形式直观展示 实验数据的趋势和特点。
实验思考及未来发展展望
通过本次实验,我们发现三相变压器在电力传输和应用方面的重要性和特点。未来,三相变压器和电气技术的 快速发展将会对我们生活和工业制造带来更好的保障。希望我们能更好的理解和掌握这个技术,并在未来做出 自己的贡献。
实验的参考文献和资料来源
1. 三相变压器实验课件及实验报告,朱某某,华东电力学院。 2. 三相电源和三相电流,高等物理,XXX出版社。
实验成果展示与推广应用
为了更好的推广和应用实验成果,我们可以将研究成果巩固在实验项目,推 出更加高效的实验方法和成果,设立普及课程等推广实施措施,鼓励学生更 加积极地投入到实验教学和科研工作中。
计算机处理
通过数据处理软件,更好的分析 数据和呈现实验结论。
实验演示
通过录像和实验演示,更好的解 释实验的结果和结论。
实验中的问题及解决方法
进度过慢
分配好时间,尽量提前安排 实验进程,提高效率。

三相变压器的联结组实验报告

三相变压器的联结组实验报告

三相变压器的联结组实验报告实验目的:本实验旨在通过对三相变压器的联结组实验,探究不同联结组方式对电压和电流的影响,并验证三相变压器的基本原理。

实验原理:三相变压器是由三个独立的单相变压器通过特定的联结组方式连接而成。

根据不同的联结组方式,可以实现不同的电压和电流变换。

本实验中将研究Y-Δ联结组和Δ-Y联结组两种常见的联结方式。

实验步骤:1. 准备工作:将三台单相变压器编号为T1、T2、T3,并检查其绝缘性能。

2. Y-Δ联结组实验:a. 将T1、T2、T3的高压侧H1、H2、H3连接在一起,形成一个Y形连接。

b. 将T1、T2、T3的低压侧X1、X2、X3连接在一起,形成一个Δ形连接。

c. 将三相电源分别接入T1、T2、T3的高压侧,设置合适的电压值。

d. 使用电压表和电流表分别测量高压侧和低压侧的电压和电流数值。

e. 记录测量结果,并计算高压侧和低压侧的电流比值。

3. Δ-Y联结组实验:a. 将T1、T2、T3的高压侧X1、X2、X3连接在一起,形成一个Δ形连接。

b. 将T1、T2、T3的低压侧H1、H2、H3连接在一起,形成一个Y形连接。

c. 将三相电源分别接入T1、T2、T3的高压侧,设置合适的电压值。

d. 使用电压表和电流表分别测量高压侧和低压侧的电压和电流数值。

e. 记录测量结果,并计算高压侧和低压侧的电流比值。

实验结果与分析:通过Y-Δ联结组实验和Δ-Y联结组实验的测量结果,可以得到以下结论:1. 在Y-Δ联结组中,高压侧的电压和低压侧的电压呈一定的比例关系,即高压侧电压为低压侧电压的平方根的三倍。

2. 在Δ-Y联结组中,高压侧的电压和低压侧的电压呈一定的比例关系,即低压侧电压为高压侧电压的平方根的三倍。

3. 在Y-Δ联结组中,高压侧的电流和低压侧的电流呈一定的比例关系,即高压侧电流为低压侧电流的平方根的三倍。

4. 在Δ-Y联结组中,高压侧的电流和低压侧的电流呈一定的比例关系,即低压侧电流为高压侧电流的平方根的三倍。

三相变压器的联结组实验报告

三相变压器的联结组实验报告

三相变压器的联结组实验报告三相变压器的联结组实验报告一、实验目的二、实验原理三、实验器材和仪器四、实验步骤五、实验结果及分析六、实验结论一、实验目的1. 了解三相变压器的基本原理和联结组的作用;2. 掌握三相变压器的连接方法;3. 学会使用电压表和电流表进行电参数测量;4. 熟悉实验过程中安全操作规范。

二、实验原理1. 三相变压器的基本原理:三相变压器是由三个单相变压器组成,其中两个单相变压器为副边,一个单相变压器为主边。

主边为三项式接法,副边可以采用星形接法或者三角形接法。

通过调整副边接线方式,可以改变输出电压大小和相位。

2. 联结组的作用:联结组是指通过改变副边接线方式,可以得到不同输出电压大小和相位差。

常见联结组有Y-△联结组和△-Y联结组。

三、实验器材和仪器1. 实验箱;2. 三相变压器;3. 电流表;4. 电压表。

四、实验步骤1. 将三相变压器放入实验箱中,连接主边电源;2. 将副边接线方式改为Y-△联结组,将电压表和电流表分别连接到副边的相线和公共端上;3. 分别测量副边的三个相电压和电流,并记录下来;4. 将副边接线方式改为△-Y联结组,重复步骤3;5. 将副边接线方式改为△-△联结组,重复步骤3。

五、实验结果及分析1. Y-△联结组时,测得三个相电压分别为220V、220V、220V,电流为2A。

根据公式U1/U2=√(Z1/Z2),可以计算出主副变比为:U1/U2=220/√3÷220=0.577。

由于Y-△联结组时,输出电压大小是主副变比的平方倍,因此输出电压大小为0.333×220≈73V。

2. △-Y联结组时,测得三个相电压分别为380V、380V、380V,电流为0.67A。

根据公式U1/U2=√(Z1/Z2),可以计算出主副变比为:U1/U2=380/√3÷380=0.577。

由于△-Y联结组时,输出电压大小是主副变比的平方倍,因此输出电压大小为0.333×380≈126V。

三相变讲义压器极性及连接组别

三相变讲义压器极性及连接组别

相原绕组的相尾。在A相的原绕组AX上加一个单相交流电
压,则在BY和CZ上比感应出电动势。若把BY绕组和C
Z绕组看成是AX的付绕组,从磁通的进出方向来判别,此
时的B和C不是A的同名端而是A的异名端,这显然与上述
A、B、C为同名端的规定矛盾。现仍采用①中判别原、付
绕组极性的方法,用导线把不同的原绕组的相尾X、Y短接,
试验内容及步骤
l 三相变压器原、付绕 组的判别
a. 用万用表测绕组电阻值的方法, 判别出实验所用三相变压器的原 绕组和付绕组。
A a
o’
c
b
O
C

B
原绕组电阻(Ω) 付绕组电阻(Ω)
R=
R=
b.测每相原、付绕组出线端的极性
在某相原绕组施加110v电压,测定三个付绕组 中感应电势,感应电势最大的一组付绕组就是该项 绕组的付绕组。
易水寒江雪敬奉 Thanks
Thanks
AX? ? ? ?
??????
c.三相变压器原、付绕组同名端的判别
(1) 将同一相的绕组中任一端与付绕组的一端短接。
(2) 在原绕组加上110v电压,用万用表测未联的两端,若 测得电压为原、付绕组二电压之差(小于110v)即所 测两端为同名端。反之,大于110v,为异名端。
A
110v

X
a
x
同名端:U=U1-U2 异名端:U=U1+U2
l 三相变压器联接组的判别
变压器极性的判别
l ①单向变压器原、付绕组极性的判别 l 由变压器的原理可知,当变压器空载时,在忽略原边绕组的漏电
感和内电阻电压降的条件下,可得U1=-E1,U2=E2 l 根据同名端(又称对应端)的定义,若把图8-1中的单相变压器

浅述三相变压器联结组别测定方法

浅述三相变压器联结组别测定方法

浅述三相变压器联结组别测定方法摘要:介绍三相变压器接线组别原理,接线组别用相量分析法用“时钟法”来表示高、低压两侧间线电压的相位关系,通过举列试验组别测定方法、步骤及验证方法,得出接线组别的一般变化规律。

关键词:变压器极性、接线组别、时钟法、组别测定0 引言三相变压器的连接组别用时序来表示,连接组别表明了三相变压器对称运行时高、低压侧线电势或线电压之间的相位关系,它不仅与线圈的绕向和首末端的标志有关,还与三相绕组的连接方式有关。

能否正确判断三相变压器联结组别,关系到能否将变压器并入系统的必要条件,保证了电力系统供电的可靠性,从而提高变压器的运行效率和系统运行的经济性。

1、简述三相变压器联结组别原理1.极性测定的依据高、低压线圈之间的相电压相位决定于两个线圈的标号及其绕向。

若高、低压线圈的标号和绕向都相同(或都相反)则高、低压侧的相电压同相,这时我们说A、a 两点同极性,如图1所示。

若只有标号(或绕向)反了,则相电压的相位相反,这时我们说A、a 两点不同极性,如图2所示。

2.三相绕组的联接方法把三个单相绕组联成三相绕组将有好几种联法,其中最基本的形式有星形(或 Y 形)接法和三角形(D或Δ形)接法两种,此外,还有曲折接法(或 Z 按法)。

一般情况下三角形联接和曲折形联接只采用右行联接。

3.三相变压器的联结组三相变压器高、低压侧线电压之间的相位关系,不但与标号和绕向有关,还与三相线圈的联接方式有关。

根据电机学理论,习惯上用“时钟法”来表示高、低压两侧间线电压的相位关系。

时钟法是把高压侧线电压的相量作为时钟的分针,且其指向定在12点,低压侧对应的线电压的相量作为钟表的时针,时针和分针指向的角度差别就是高低压侧间的线电压的相位差。

注意:判断连接组号时,必须按顺时针方向。

三相电力变压器常用的联结组标号有Y,Yo(即 Y/Y-12)、D,zO(即Δ/Z-12)、Y,d11(即Y/Δ-11)、Y,z11(即 Y/Z-11)。

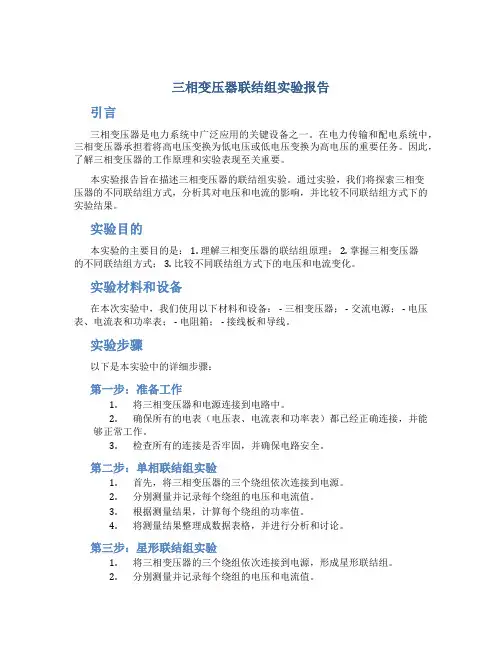

三相变压器联结组实验报告

三相变压器联结组实验报告

三相变压器联结组实验报告引言三相变压器是电力系统中广泛应用的关键设备之一。

在电力传输和配电系统中,三相变压器承担着将高电压变换为低电压或低电压变换为高电压的重要任务。

因此,了解三相变压器的工作原理和实验表现至关重要。

本实验报告旨在描述三相变压器的联结组实验。

通过实验,我们将探索三相变压器的不同联结组方式,分析其对电压和电流的影响,并比较不同联结组方式下的实验结果。

实验目的本实验的主要目的是: 1. 理解三相变压器的联结组原理; 2. 掌握三相变压器的不同联结组方式; 3. 比较不同联结组方式下的电压和电流变化。

实验材料和设备在本次实验中,我们使用以下材料和设备: - 三相变压器; - 交流电源; - 电压表、电流表和功率表; - 电阻箱; - 接线板和导线。

实验步骤以下是本实验中的详细步骤:第一步:准备工作1.将三相变压器和电源连接到电路中。

2.确保所有的电表(电压表、电流表和功率表)都已经正确连接,并能够正常工作。

3.检查所有的连接是否牢固,并确保电路安全。

第二步:单相联结组实验1.首先,将三相变压器的三个绕组依次连接到电源。

2.分别测量并记录每个绕组的电压和电流值。

3.根据测量结果,计算每个绕组的功率值。

4.将测量结果整理成数据表格,并进行分析和讨论。

第三步:星形联结组实验1.将三相变压器的三个绕组依次连接到电源,形成星形联结组。

2.分别测量并记录每个绕组的电压和电流值。

3.根据测量结果,计算每个绕组的功率值。

4.将测量结果整理成数据表格,并进行分析和讨论。

第四步:三角形联结组实验1.将三相变压器的三个绕组依次连接到电源,形成三角形联结组。

2.分别测量并记录每个绕组的电压和电流值。

3.根据测量结果,计算每个绕组的功率值。

4.将测量结果整理成数据表格,并进行分析和讨论。

第五步:比较和讨论1.比较不同联结组方式下的电压、电流和功率值。

2.分析不同联结组方式对电压和电流的影响。

3.讨论实验结果与理论预期之间的差异,并尝试解释原因。

三相变压器联结组别实验

三相变压器联结组别实验

华北电力大学电机学实验报告实验名称三相变压器的联结组系别班级姓名学号同组人姓名实验台号日期教师成绩一、实验目的1、掌握用实验方法测定三相变压器的极性。

2、掌握用实验方法判别变压器的联接组。

二、预习要点1、联接组的定义。

为什么要研究联接组。

国家规定的标准联接组有哪几种。

2、如何把Yy0联接组改成Yy6联接组;以及如何把Yd11改为Yd5联接组(每种Yd联结组别都有两种不同的绕组连接方式)。

三、实验项目1、测定极性2、连接并判定以下联接组1) Yy0 2) Yy6 3) Yd11 4) Yd5四、实验方法1、实验设备2、测定极性1) 测定相间极性被测变压器选用三相心式变压器DJ12,用其中高压和低压两组绕组,额定容量PN =152/152W,UN=220/55V,IN=0.4/1.6A,Yy接法。

测得阻值大的为高压绕组,用A、B、C、X、Y、Z标记。

低压绕组标记用a、b、c、x、y、z。

a) 按图1接线。

A、X接电源的U、V两端子,Y、Z短接。

b) 接通交流电源,在绕组A、X间施加约50%的额定相电压。

c) 用电压表测出电压U BY、U CZ、U BC,若U BC=│U BY-U CZ│,则首末端标记正确;若U BC=│U BY+U CZ│,则标记不对。

须将B、C两相任一相绕组的首末端标记对调。

d) 用同样方法,将B、C两相中的任一相施加电压,另外两相末端相联,定出每相首、末端正确的标记。

cabx yz图1 测定相间极性接线图 图2 测定原、副方极性接线图2) 测定原、副方极性a) 暂时标出三相低压绕组的标记a 、b 、c 、x 、y 、z,然后按图2接线,原、副方中点用导线相连。

b) 高压三相绕组施加约50%的额定线电压,用电压表测量电压U AX 、U BY 、U CZ 、U ax 、U by 、U cz 、U Aa 、U Bb 、U Cc ,若U Aa =U Ax -U ax ,则A 相高、低压绕组同相,并且首端A 与a 端点为同极性。

三相变压器极性及连接组别

三相变压器极性及连接组别
总结词:通过测量两个线圈末端的极性,可以确定三角形连接变压器的极性。
曲折形(Z)连接的变压器极性判断
曲折形连接的变压器,其三个线圈按照一定的规律相互连接。极性判断时,需要 先确定曲折形连接的具体规律,然后根据规律判断每个线圈的极性。通常需要结 合变压器的铭牌、接线图等信息进行判断。
总结词:曲折形连接变压器的极性判断需要综合考虑多种因素,包括线圈的接线 规律、铭牌信息等。
极性及连接组别的选择还影响到无功补偿装置的补偿精度和响应速度,对 于电力系统的稳定性和经济性具有重要意义。
04
CATALOGUE
三相变压器极性及连接组别的测试方法
直流法测试三相变压器极性及连接组别
总结词
通过测量一次侧和二次侧的直流电阻来判定极性和连接组别。
详细描述
在三相变压器的一次侧和二次侧分别接入直流电源,测量各相的直流电阻值, 根据电阻值的大小和相位关系,可以判断出变压器的极性和连接组别。
3. 低压侧三个相绕组的末端连接 在一起形成中性点,但该中性点 不接地。
YNyn0d1连接组别
详细描述
1. 高压侧三个相绕组的首端分别 接到三相电源的A、B、C相上, 而它们的末端连接在一起称为中 性点,并接地。
2. 低压侧三个相绕组的首端分别 与高压侧相绕组的末端连接,形 成三角形接法。
总结词:中性点接地,高压侧三 角形接法,低压侧星形接法,低 压侧中性点不接地。
VS
详细描述
使用专用的变压器极性及连接组别测试仪 器,按照仪器操作说明进行测量,可以快 速准确地判断出变压器的极性和连接组别 。测试结果可以通过器自带的显示屏或 电脑软件进行查看和分析。
05
CATALOGUE
三相变压器极性及连接组别的维护与保养

三相变压器的连接组别

三相变压器的连接组别

三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法,DYn11:D表示一次绕组为三角型接线,Y表示二次测绕组星型接线,n 表示引出中性线,11表示二次测绕组的相角滞后一次绕组330度,用时钟的表示方法,假设一次测绕组为中心12点时刻,那么二测绕组就在11点位置Yyn0:高压星形连接、低压星形连接并引出中性线;Dyn11:高压三角形连接,低压星形连接并引出中性线。

当低压三相负载不平衡时,低压线圈存在零序电流,Yyn0连接的变压器由于高压星形连接,零序电流没有通路,所以低压零序电流产生零序磁通,从而感应出零序电势,也就是说相电压存在零序分量,使得三相相电压失去平衡,波形失真。

而在Dyn11连接的变压器中,由于高压是三角形连接,高压线圈中也感应出零序电流,它所产生的零序磁通抵消低压所产生的零序磁通,相电压中就不存在零序分量了。

所以说,Dyn11变压器比Yyn0变压器带不平衡负载的能力强。

但Yyn0变压器结构要简单些,一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法。

1)根据配电线路负荷的特点,美式箱变采用Dyn11结线,具有输出电压质量高、中性点不漂移、防雷性能好等特点。

在箱变低压侧三相负荷不平衡时,由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通,每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零,所以低压中性点电位不漂移,各项电压质量高;同样由于雷电流也可以在高压绕阻的闭合回路内流通,雷电流在每个铁心柱上的总磁势几乎等于零,消除了正、逆变换过电压,所以防雷性能好,但存在非全相运行问题,我公司采取在低压主开关加装欠压保护装置。

2)Yyn0接线,当高压熔丝一相熔断时,将会出现一相电压为零,另两相电压没变化,可使停电范围减少至1/3。

这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响。

若低压侧为三相供电的动力负载,一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁。

三相变压器的联结组,实验报告

三相变压器的联结组,实验报告

三相变压器的联结组,实验报告电机拖动---三相变压器极性及联结组的测定实验报告北京XX大学实验报告课程(项目)名称: 三相变压器极性及联结组的测定学院:专业:班级:学号:姓名:成绩:2013年12月10 日三相变压器极性及联结组的测定一、实验目的1、熟悉三相变压器的联接方法和极性检查法。

2、掌握确定三相变压器联结组标号的方法。

二、实验项目1、三相变压器的极性测定。

2、连接并确定三相变压器联结组标号。

三、实验设备仪器实验设备仪器可据实验要求及具体内容进行选择,本实验主要仪器设备名称及规格数量可参照选用如下:三相变压器SG-4/0.384KVA 380/220V1台接触调压器TSGC2型9KVA 0-430V 12A 1台万用表MF-471个导线若干四、实验内容1、测定三相变压器的极性(1)确定三相变压器的高、低压绕组用万用表电阻挡测量12个出线端通断情况及阻值的大小,并记录于表2-1。

(2)验证高、低压绕组的对应关系(即找中心柱及同柱关系)找中心柱:AX(U1、U2)相施加50%UN,(注意:按相电压考虑UNφ=220V)测量各相电压并记录于表2-2。

同柱关系:确定哪两个绕组属于绕在同一铁心柱上的同相绕组,与AX相同柱的绕组感应电势为最大。

想一想,为什么?(3)验证高压绕组相间极性(首末端)按实验图2-1接线,将Y、Z(V2、W2)两点用导线相连,步骤如下:①AX相施加50%UN(注意:按相电压考虑UNφ=220V)。

②测量UBY、UCZ、UBC,并记录于表2-3。

③若满足UBC =UBY-UCZ 则BC为同名端。

④同理,施压于BY端,判别式满足相减关系,AC为同名端。

(4)测定一次、二次(原、副边)绕组极性(同名端)①一次、二次绕组极性测定线路,按实验图2-2接线;②调TT输出为50%UN(UN =380V);注意:TT的使用左端—输入、右端—输出或下端—输入、上端—输出;③接线牢固、安全可靠;注意实验设备的布局;④测如下数据,并记录于表2-4;⑤用相应的判别式,计算并判断低压绕组各相首末端。

三相变压器及连接组别

三相变压器及连接组别

三相变压器的连接组别一、Dyn11与Yyn0的区别三角形对星形接法,DYn11:D表示一次绕组为三角型接线,Y表示二次测绕组星型接线,n表示引出中性线,11表示二次测绕组的相角滞后一次绕组330度,用时钟的表示方法,假设一次测绕组为中心12点时刻,那么二测绕组就在11点位置Yyn0:高压星形连接、低压星形连接并引出中性线;Dyn11:高压三角形连接,低压星形连接并引出中性线.当低压三相负载不平衡时,低压线圈存在零序电流,Yyn0连接的变压器由于高压星形连接,零序电流没有通路,所以低压零序电流产生零序磁通,从而感应出零序电势,也就是说相电压存在零序分量,使得三相相电压失去平衡,波形失真.而在Dyn11连接的变压器中,由于高压是三角形连接,高压线圈中也感应出零序电流,它所产生的零序磁通抵消低压所产生的零序磁通,相电压中就不存在零序分量了.所以说,Dyn11变压器比Yyn0变压器带不平衡负载的能力强.但Yyn0变压器结构要简单些,一般在1600KVA以下小容量的的变压器中仍然可以采用这种接法.1〕根据配电线路负荷的特点,美式箱变采用Dyn11结线,具有输出电压质量高、中性点不漂移、防雷性能好等特点.在箱变低压侧三相负荷不平衡时,由于零序电流和三次谐波电流可以在高压绕阻的闭合回路内流通,每个铁心柱上的总零序磁势和三次谐波磁势几乎等于零,所以低压中性点电位不漂移,各项电压质量高;同样由于雷电流也可以在高压绕阻的闭合回路内流通,雷电流在每个铁心柱上的总磁势几乎等于零,消除了正、逆变换过电压,所以防雷性能好,但存在非全相运行问题,我公司采取在低压主开关加装欠压保护装置.2〕Yyn0接线,当高压熔丝一相熔断时,将会出现一相电压为零,另两相电压没变化,可使停电X围减少至1/3.这种情况对于低压侧-9*3为单相供电的照明负载不会产生影响.若低压侧为三相供电的动力负载,一般均配置缺相保护,故此不会造成动力负载因缺相运行而烧毁.采用Dyn11和Yyn0联结组别是根据用户要求确定.Dyn11与Yyn0相比优点如下:减少变压器损耗;降低谐波分量;有利于单相接地短路故障的切除;单相不平衡负荷可充分利用.配电变压器和组合式变压器联结组别<Dyn11与Yyn0联结>的特点以前的配电变压器大都采用Yyn0联结组别,现在国际上大多数国家的配电变压器采用Dyn0联结,究其原因,是由于采用Dyn11联结较之采用Yyn0联结有许多优点:1.三次谐波电流可在D联结的一次绕组内形成环流,使之不注入公共的高压电网中去.——4.5KA,这样就很难对断路器在保持上下级选择性情况下合理整定好.而对Dyn11联结却因短路电流大得多,故能合理整合.变压器允许中性线电流达到想电流的75%以上.因此其承受不平衡负载能力远比Yyn0联结变压器大.4.当高压侧一相熔丝熔断时,Dyn0联结变压器另两相负载仍可运行,而Yyn0联结却不行.目前,供配电系统的单相负载急剧增长,推广Dyn11联结变压器显得很有必要.国内多数制造厂生产的组合式变压器都采用Dyn11联结.进口的组合式变压器也以Dyn11联结为多.Dyn11联结组合式变压器用于中性点绝缘系统配电网事可行的.因为高压侧为D联结,所以在D 联结内有零序电流流通,当低压侧有不平衡负载时极限情况为单相短路.所以在Dyn11联结中,不存在低压侧不平衡负载会影响中性点电位位移的问题.还有,Dyn11联结变压器的单相短路电流与三相短路电流近似相等,这对选择熔丝是有利的.而Yyn0联结变压器的零序阻抗大于正序阻抗,单相短路电流要小于三相短路电流,在选择熔丝上要略微复杂些.据《民用建筑电气设计规X》规定,具有下列情况之一的,宜选用Dyn11联结的变压器:1.三相不平衡负载每相额定功率15%以上者.2.需要提高单相短路电流值,确保低压单相接地保护装置动作灵敏度者.3.需要限制三次谐波含量者.二、变压器的连接组别有24种接法就像时钟一样的24点在变压器的联接组别中"Yn"表示一次侧为星形带中性线的接线,Y表示星形,n表示带中性线;"d"表示二次侧为三角形接线."11"表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度〔或超前30度〕.变压器的联接组别的表示方法是:大写字母表示一次侧〔或原边〕的接线方式,小写字母表示二次侧〔或副边〕的接线方式.Y〔或y〕为星形接线,D〔或d〕为三角形接线.数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针.变压器接线方式有4种基本连接形式:"Y,y"、"D,y"、"Y,d"和"D,d".我国只采用"Y,y"和"Y,d".由于Y连接时还有带中性线和不带中性线两种,不带中性线那么不增加任何符号表示,带中性线那么在字母Y后面加字母n表示.变压器接法与联结组用于国内变压器的高压绕组一般联成Y接法,中压绕组与低压绕组的接法要视系统情况而决定.所谓系统情况就是指高压输电系统的电压相量与中压或低压输电系统的电压相量间关系.如低压系配电系统,那么可根据标准规定决定.高压绕组常联成Y接法是由于相电压可等于线电压的57.7%,每匝电压可低些.1〕.国内的500、330、220与110kV的输电系统的电压相量都是同相位的,所以,对下列电压比的三相三绕组或三相自耦变压器,高压与中压绕组都要用星形接法.当三相三铁心柱铁心结构时,低压绕组也可采用星形接法或角形接法,它决定于低压输电系统的电压相量是与中压及高压输电系统电压相量为同相位或滞后30°电气角.500/220/LVkV─YN,yn0,yn0或YN,yn0,d11220/110/LVkV─YN,yn0,yn0或YN,yn0,d11330/220/LVkV─YN,yn0,yn0或YN,yn0,d11330/110/LVkV─YN,yn0,yn0或YN,yn0,d112〕.国内60与35kV的输电系统电压有二种不同相位角.如220/60kV变压器采用YNd11接法,与220/69/10kV变压器用YN,yn0,d11接法,这二个60kV输电系统相差30°电气角.当220/110/35kV变压器采用YN,yn0,d11接法,110/35/10kV变压器采用YN,yn0,d11接法,以上两个35kV输电系统电压相量也差30°电气角.所以,决定60与35kV级绕组的接法时要慎重,接法必须符合输电系统电压相量的要求.根据电压相量的相对关系决定60与35kV级绕组的接法.否那么,即使容量对,电压比也对,变压器也无法使用,接法不对,变压器无法与输电系统并网.3〕.国内10、6、3与0.4kV输电与配电系统相量也有两种相位.在##地区,有一种10kV与110kV 输电系统电压相量差60°电气角,此时可采用110/35/10kV电压比与YN,yn0,y10接法的三相三绕组电力变压器,但限用三相三铁心柱式铁心.4〕[1][2][3].但要注意:单相变压器在联成三相组接法时,不能采用YNy0接法的三相组.三相壳式变压器也不能采用YNy0接法.三相五柱式铁心变压器必须采用YN,yn0,yn0接法时,在变压器内要有三相变压器2接成角形接法的第四绕组,它的出头不引出<结构上要做电气试验时引出的出头不在此例>.5>.不同联结组的变压器并联运行时,一般的规定是联结组别标号必须相同.6>.配电变压器用于多雷地区时,可采用Yzn11接法,当采用z接法时,阻抗电压算法与Yyn0接法不同,同时z接法绕组的耗铜量要多些.Yzn11接法配电变压器的防雷性能较好.7>.三相变压器采用四个卷铁心框时也不能采用YNy0接法.8>.以上都是用于国内变压器的接法,如出口时应按要求供应合适的接法与联结组标号.9>.一般在高压绕组内都有分接头与分接开关相联.因此,选择分接开关时<包括有载调压分接开关与无励磁调压分接开关>,必须注意变压器接法与分接开关接法相配合<包括接法、试验电压、额定电流、每级电压、调压X围等>.对YN接法的有载调压变压器所用有载调压分接开关而言,还要注意中点必须能引出.三、变压器连接组别变压器的同一相高、低压绕组都是绕在同一铁芯柱上,并被同一主磁通链绕,当主磁通交变时,在高、低压绕组中感应的电势之间存在一定的极性关系同名端:在任一瞬间,高压绕组的某一端的电位为正时,低压绕组也有一端的电位为正,这两个绕组间同极性的一端称为同名端,记作"˙".变压器联结组别用时钟表示法表示规定:各绕组的电势均由首端指向末端,高压绕组电势从A指向X,记为"&Egrave;AX",简记为"&Egrave;A" ,低压绕组电势从a指向x,简记为"&Egrave;a".时钟表示法:把高压绕组线电势作为时钟的长针,永远指向"12"点钟,低压绕组的线电势作为短针,根据高、低压绕组线电势之间的相位指向不同的钟点.确定三相变压器联结组别的步骤是:①根据三相变压器绕组联结方式〔Y或y、D或d〕画出高、低压绕组接线图〔绕组按A、B、C相序自左向右排列〕;②在接线图上标出相电势和线电势的假定正方向③画出高压绕组电势相量图,根据单相变压器判断同一相的相电势方法,将A、a重合,再画出低压绕组的电势相量图〔画相量图时应注意三相量按顺相序画〕;④根据高、低压绕组线电势相位差,确定联结组别的标号.Yy联结的三相变压器,共有Yy0、Yy4、Yy8、Yy6、Yy10、Yy2六种联结组别,标号为偶数Yd联结的三相变压器,共有Yd1、Yd5、Yd9、Yd7、Yd11、Yd3六种联结组别,标号为奇数为了避免制造和使用上的混乱,国家标准规定对单相双绕组电力变压器只有ⅠⅠ0联结组别一种.对三相双绕组电力变压器规定只有Yyn0、Yd11、YNd11、YNy0和Yy0五种.标准组别的应用Yyn0组别的三相电力变压器用于三相四线制配电系统中,供电给动力和照明的混合负载;Yd11组别的三相电力变压器用于低压高于0.4kV的线路中;YNd11组别的三相电力变压器用于110kV以上的中性点需接地的高压线路中;YNy0组别的三相电力变压器用于原边需接地的系统中;Yy0组别的三相电力变压器用于供电给三相动力负载的线路中.在变压器的联接组别中"Yn"表示一次侧为星形带中性线的接线,Y表示星形,n表示带中性线;"d"表示二次侧为三角形接线."11"表示变压器二次侧的线电压Uab滞后一次侧线电压UAB330度〔或超前30度〕.变压器的联接组别的表示方法是:大写字母表示一次侧〔或原边〕的接线方式,小写字母表示二次侧〔或副边〕的接线方式.Y〔或y〕为星形接线,D〔或d〕为三角形接线.数字采用时钟表示法,用来表示一、二次侧线电压的相位关系,一次侧线电压相量作为分针,固定指在时钟12点的位置,二次侧的线电压相量作为时针."Yn,d11",其中11就是表示:当一次侧线电压相量作为分针指在时钟12点的位置时,二次侧的线电压相量在时钟的11点位置.也就是,二次侧的线电压Uab滞后一次侧线电压UAB330度〔或超前30度〕.变压器接线方式有4种基本连接形式:"Y,y"、"D,y"、"Y,d"和"D,d".我国只采用"Y,y"和"Y,d".由于Y连接时还有带中性线和不带中性线两种,不带中性线那么不增加任何符号表示,带中性线那么在字母Y后面加字母n表示.三相变压器在电力系统和三相可控整流的触发电路中,都会碰到变压器的极性和联接组别的接线问题.变压器绕组的联接组,是由变压器原、次边三相绕组联接方式不同,使得原、次边之间各个对应线电压的相位关系有所不同,来划分联接组别.通常是采用线电压矢量图对三相变压器的各种联接组别进行接线和识别,对初学者和现场操作者不易掌握.而利用相电压矢量图来对三相变压器各种联接组别进行接线和识别,此种方法具有易学懂、易记牢,在实用中即简便又可靠的特点,特别是对Y/△和△/Y的联接组,更显示出它的优越性.下面以实例来说明用相电压矢量图对三相变压器的联接组别的接线和识别的方法.1〕用相电压矢量图画出Y/△接法的接线图首先画出原边三相相电压矢量A、B、C,以原边A相相电压为基准,顺时针旋转到所要求的联接组.Y/△-11的联接组别,顺时针旋转了330°后再画出次边a相的相电压矢量,此a相相电压矢量在原边A相与B相反方向-B的合成矢量上,由于原次边三相绕组A、B、C和a、b、c相对应,我们把次边a相绕组的头连接次边b相绕组尾,作为次边a相的输出线,由此在三角形接法中,只要确定了次边a相的连结,其他两相的头尾连接顺序和引出线就不会弄错.因此根据原次边相电压矢量便可画出Y/△-11组接线图.2〕用相电压矢量图来识别Y/Δ接法的联接组别Y/△接法的联接组别,首先画出原边相电压矢量A、B、C,可以看出,次边a相绕组的尾连接C相绕组的头作为次边a相的输出线,由于次边a与原边A同相位,我们把次边a相相电压矢量画在原边相电压C和-A的中间,以原边A相为基准,顺时针旋转次边a相,它们之间的夹角为210°,由此这个接线图是Y/△-7组.3〕用相电压矢量图画出△/Y接法的接线图首先画出次边a、b、c三相相电压矢量图,以次边a相相电压矢量为基准,逆时针旋转到所要求联接组,再根据此矢量图画出该组别的接线图.先画出△/Y-5组的矢量图,再逆时针旋转150°,画出原边A相相电压矢量,此A相相电压矢量上,因此根据此矢量图便可画出△/Y-5组的接线图可知,次边a、b、c三个头作为a、b、c三相的输出端,原边A的尾C的头,B的尾接A的头,C的尾接B的头分别作为A、B、C三相的输出端.4〕用相电压矢量图,识别△/Y接法的联接组别首先画出以次边a、b、c三相电压为基准的矢量图,再根据原边绕组的接法,只要将A相画在次边矢量上,以原边A相顺时针旋转到次边a相之间的夹角是多少,就知道该△/Y的接线图它属于第几组.识别图中△/Y的接线图它属于几组,根据上面的方法,画出次边a、b、c三相相电压矢量图,从接线图中可以看出原边A相绕组的头连接B相绕组的尾作为原边A相引出线,因此我们把原边相电压矢量A画到次边矢量a和-b中间,而次边C相绕组的头作为次边a相输出,因此我们把次边矢量C 当成是矢量a调相来使用,然后以原边A相顺时旋转到次边a相,它们的夹角为270°,因此这个接线图为△/Y-9联接组.由此可见,用相电压矢量图来对三相变压器各种联接组别进行接线和识别的方法简单易学,却在现场实践过程中具有很高的实用价值.四、浅析配电变压器的联结组别变压器连接组别似乎仍存在某些问题,本文仅从国家设计规X的角度,浅析为什么配电变压器宜选用Dynll联结组别的问题.在解放前,我国配电变压器采用的联结组别基本上是Dyn11系统,大陆解放后,学习苏联,引进苏联的技术和设备,因而沿用了原苏联的配电系统及其Yyn0的联结组别.直到改革开放后,欧美日发达国家的技术及设备纷纷涌人中闰大陆,国际上普遍采用的Dynll也逐渐成为配电变压器的联结方式的主流:然而,几十年来的习惯势力仍然很大:##设计的图例符号常采用"Y-Y";国家相关标准及制造厂样本上之配电变压器联结组别也多表述为"Yyn0或Dynll"〔把"Yyn0"置于前列位置〕,使得配电变压器的联结组别仍有不少写成Yyno〔实际上井非工程设计所要求.首先,看看国家有关的设计规X.国标GB50052—95《供配电系统设计规X》第六章低压配电中第6.0.7条明确阐述:"在TN及TT"系统接地型式的低压电网中,宜选用Dynll结线组别的三相变压器作为配电变压器."为什么配电变压器宜选用Dynll联结呢?在编写该设计规X时,主编院〔原机械部二院〕已作了该规X的"条文说明".在此结合笔者的浅识,作简要的分析.1〕有利于抑制高次谐波电流对Yyn0结线的二相变压器,原边星形连接而无中线,故三次谐波电流不能流通.原边激磁电流波形为正弦波时,那么铁芯中磁通为平顶波,副边感应电势波形所含高次谐波分量大;激磁电流中以三次谐波为主的高次谐波电流在原边接成三角形条件下,可在原边形成环流,与原边接成星形相比,有利于抑制高次谐波电流,在当前电网中接用电力电子元件、气体放电灯等日益广泛、其功率越来越大的情况下,会使得电流波形畸变.即使三相负荷平衡,中性线中也流过以三次谐波为主的高次谐波电流,配电变压器的原边〔常为10kV侧〕采用三角形结线就抑制了此类高次谐波电流,这样就能保证供电波形的质量.2〕有利于单相接地短路故障的切除原边〔高压〕接成三角形〔D接〕,绕组内可通过零序循环电流〔感应产生〕,因而可与低压绕组零序电流互相平衡、去磁,因此,副边〔低压侧〕零序阻抗很小;若原边〔高压侧〕星接〔Y接〕,绕组不能流过零序电流,低压侧激磁时,其零序电流在变压器铁芯中产生零序磁通,但其磁路不能在铁芯内形成闭合,要走铁芯外面的空气,其磁阻很大,变压器的零序阻抗较大.若发生单相短路,其短路电流值就会相对地减小,致使在很多情况下,其单相接地短路电流几乎不能使低压断路器快速动作或使熔断器迅速熔断.通常,在相同的条件下,Dynll结线的变压器配电系统的单相短路电流为Yyn0结线时的3倍以上.因此,Dynll结线有利于单相接地短路故障的切除.当低压回路采用低压断路时,可考虑由三相过电流保护兼单相接地保护,而不必单独设置单相接地保护.3〕肩岂充分利用变压器的设备能力对于配电变压器,照明、空调、电炊、电热等餐厨家电220伏单相负荷往往占很大比重.尽管在工程设计及安装时,尽可能将各个单相负荷均匀分布在三相上,而由于运行时的情况千变万化,有时可能出现三相严重不平衡现象.三相负荷不平衡、每相功率因数相差较大、变压器处于不对称运行状态,副边中性线就有电流通过.上述《规X》中第6.0.8条明确规定:"在TN和TT系统接地型式的低压电网中,当选用Yyn0结线组别的三相变压器时,,其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25%,且其一相的电流在满载时不得超过额定电流值."这一规定十分明确地限制了Yyn0结线时接用单相负荷的容量,从而限制了Yyno结线配电变压器的使用——此时,变压器设备能力不能充分利用.而Dyn11结线方式的变压器,对中性线电流没有限制,可达变压器低压侧之线〔相〕电流,从而能充分利用变压器的容量、发挥其设备能力,尤其适宜以单相负荷为主而出现三相不平衡的配电变压器.日前,国内大部分变压器生产厂所生产的配电变压器〔无论是油变和干变〕已同国际市场接轨,多采用Dyn11联结组别.只是对未改造好的老系统、在更换变压器时,个别的仍可采用Yyn0联结组别.。

《电机系统》第二章变压器---三相变压器的联接组和不对称短路实验

《电机系统》第二章变压器---三相变压器的联接组和不对称短路实验

《电机系统》第二章变压器---三相变压器的联接组和不对称短路实验一.实验目的1.掌握用实验方法测定三相变压器的极性。

2.掌握用实验方法判别变压器的联接组。

3.研究三相变压器不对称短路。

二.预习要点1.联接组的定义。

为什么要研究联接组?国家规定的标准联接组有哪几种?2.如何把Y/Y-12联接组改成Y/Y-6联接组以及把Y/∆-11 改为Y/∆-5联接组?3.在不对称短路情况下,哪种联接的三相变压器电压中点偏移较大?三.实验项目1.测定极性。

2.连接并判定以下联接组。

(1)Y/Y-12 (2)Y/Y-6(3)Y/Δ-11 (4)Y/Δ-53.不对称短路。

(1)Y/Y0-12单相短路(2)Y/Y-12两相短路四.实验设备1.交流电压表、电流表、功率、功率因数表2.可调电阻箱(NMEL-03/4) 3.旋转指示灯及开关(NMEL-05D ) 4.三相变压器 五.实验方法1.测定极性 (1)测定相间极性a .按照图2-8接线,1U1、1U2间施加约50%的额定电压,测出电压U 1V1.1V2、U 1W1.1W2、U 1U1.1W1,若U 1U1.1W1=|U 1V1.1V2-U 1W1.1W2|,则首末端标记正确;若U 1U1.1W1=|U 1V1.1V2+U 1W1.1W2|,则首末端标记不对,须将V 、W 两相任一相绕组的首末端标记对调。

b .用同样方法,将V 、W 两相任一相施加电压,另外两相末端相连,定出每相首、末端正确的标记。

(2)测定原、副方极性图2-8 测定相间极性接线图图2-9 测定原、副方极性接线图a .暂时标出三相低压绕组的标记2U1、2V1、2W1、2U2、2V2、2W2,然后按照图2-9接线。

原、副方中点用导线相连。

b .高压三相绕组施加约50%的额定电压,测出电压U 1U1.1U2、U 1V1.1V2、U 1W1.1W2、U 2U1.2U2、U 2V1.2V2、U 2W1.2W2、U 1U1.2U1、U 1V1.2V1、U 2W1.2W1,若U 1U1.2U1=U 1U1.1U2-U 2U1.2U2,则U 相高、低压绕组同柱,并且首端1U1与2U1点为同极性;U 1U1.2U 1=U 1U1.1U2 +U 2U1.2U2,则1U1与2U1端点为异极性。

三相变压器联结组实验报告

三相变压器联结组实验报告

三相变压器联结组实验报告三相变压器联结组实验报告引言:三相变压器是电力系统中常见的一种设备,它能够将高电压变换为低电压,或者低电压变换为高电压。

在电力传输和分配过程中,三相变压器起着至关重要的作用。

本实验旨在研究三相变压器的联结组,探索其工作原理和特性。

一、实验目的1. 了解三相变压器的基本结构和工作原理;2. 掌握三相变压器的联结组;3. 研究三相变压器的电压变换比和功率变换比。

二、实验器材和原理1. 实验器材:三相变压器、交流电源、电压表、电流表、变压器接线板等;2. 实验原理:三相变压器是由三个独立的单相变压器组成,通过适当的联结方式,可以实现不同的电压变换比。

三、实验步骤1. 将三相变压器的低压侧和高压侧分别接入交流电源;2. 测量低压侧和高压侧的电压和电流;3. 根据测量结果计算电压变换比和功率变换比;4. 更换不同的联结组,重复步骤2和步骤3。

四、实验结果和分析1. 实验结果:根据测量数据计算得到的电压变换比和功率变换比;2. 结果分析:通过比较不同联结组的变压器参数,可以得出不同联结组对电压和功率的影响。

五、实验结论1. 三相变压器的联结组决定了其电压变换比和功率变换比;2. 不同的联结组可以实现不同的电压变换比,满足不同的电力系统需求;3. 通过实验可以深入了解三相变压器的工作原理和特性,为电力系统的设计和运行提供参考。

六、实验总结通过本次实验,我深入了解了三相变压器的联结组及其对电压和功率的影响。

实验过程中,我掌握了使用电压表和电流表测量电压和电流的方法,并学会了计算电压变换比和功率变换比。

通过实验结果的分析,我进一步认识到不同联结组对变压器性能的影响,这对于电力系统的设计和运行具有重要意义。

七、参考文献[1] 电力系统与自动化技术实验教学中心. 电力系统与自动化技术实验指导书[M]. 电力出版社, 2017.八、致谢感谢实验教师对本次实验的指导和帮助,使我能够顺利完成实验并获得有价值的结果。

三相变压器连接组别实验方案设计

三相变压器连接组别实验方案设计
X x
B
C
**
Y
Z
y
z
UBb=UCc=UBc
=Uab
K
2 L
3KL 1
UAB 的
KL=
U AB U ab



*
*
*
Uab




a
b
c
本实验的教学过程及改革
1、实验设备的改造
原来设备的三相变压器的12个端线连接到面板上的12个端子,已经对 这些端子进行了标注。
改造:单独买一台和安装在实验装置里的完全一样的三相变压器这样可 以让学生到看三相变压器的真面目;将实验用所有三相变压器的原有标注 去掉,只留12个接线端子,并且将设备内部与12个接线端子的连接线做调 整,使得几乎每台变压器的外接端子与内部的接线都不一样。另外,学生使 用那台设备做实验由抽签决定。
A
*
B
*
C
*
X
Y
Z
4、确定低压侧同名端
方法同确定高压侧同名端一样,低压侧的可以分出同名端,假设测试结果
是7、9、11同名端,同样8、10、12是同名端 。 但此时还无法确定7、9、11是首端还是8、10、12是首端。
7
9
11



8
10
12
5、确定高低压侧绕组对应关系~50VABC
* **
X
Y
Z
1
3
5
2
4
6
~50V
然后将高压绕组56通电50伏交流电,连接 24两端,然后测取12、34、13的电压。 若U13=U12+U34, 则1、4是同名端; 若U13=|U12-U34|,则1、3是同名端。

三相变压器连接组别测试

三相变压器连接组别测试

三相变压器(能力培养部分)测定无压黑的极性和联结组别一、实训目的1、确定单相统组的牧性特点,以便进行串联或并联的正确连接;2、确定三相萸压器的联结组别,用以判断变压屏能否进行并联运行。

二、交压器极性测定变压器枕性绕组枚性的方法有宜流法和交流法两种。

克流法简单方便,准确度一般能满足要求。

交流法较为可靠。

容易判断。

不过当炎压器的变比较大时,例如大于20时,交流法中的两个电相差很小,判断较为用难,便用时应予注意。

1、亶流法按下图接线,当开关K闭合时,如毫安表的指针正向偏转,则1和3是同名端;反之,若反向偏转,则2和3是同名端。

(a)亶流法(b)交流法图3-12 变压器绕组杭性的测定2、交流法接线如上图所示,将两个绕:组的一端2和4连接起来,其中一个绕组1和2两端加以交流低电压。

用伏待裘分别测量U13、U12、和U34,若U 13<L12和U34之和,贝lj 1和4畏同名端;若U13是U12和U34之差,贝IJ1和3爱同名端。

三、联结组别1、在交接时需要检查单相变压器绕组枕性和三相变压器的联结组别,检查结果必须与变压器铭牌标志相符。

这是一相相联枚为重要的试验,常用的校验方法曼双电压裘法,其接线图如图3—13所示。

_QJ *L Q J(a)单相萸压器(b)三柯芟压器图3・13双电压表法校脸联结组别3-13 (b)图屮,先将A与介相端连接,在一次侧施加小于250V的三相电压,依次测量b・ B、b-C71c-B端子间的电压,将实际测得的电压值5、U\ GE与通过理论计算得到的该联结组的5E、Ux、U'B的计算值相比较,若相等或接近相等则可认为其联结组正确。

2、仪器尺诛备彼测变压器一台;三相调压器一台;QJ42型亶流电桥一台;开关氏导线若干;工具若干。

3、试验步骤①照上图接线;②用电桥定;③用交流电压表-端相联,在U1端与二次绕组的另一端接电压表,在U1U2两端加220V电压。

若U2是与二次绕组的U2相联(即同名端相联),则电压表的谬数为多少伏?如栗是异名端相联,则电压丧的逮數又为多少?2、使用直流电桥时应注意事项有哪些?五-变压器的极性和联结组别评分标准如有侵权请联系告知删除,感谢你们的配合!。

三相变压器连接组的测定

三相变压器连接组的测定

实验六三相变压器连接组的测定一、实验目的1.掌握测定三相变压器绕组极性的方法。

2.掌握三相变压器的连接方法和连接组校验方法。

3.了解用示波器观察三相变压器不同磁路结构和不同连接方法时空载电流和电势波形的方法。

二、实验内容1.三相变压器相间极性和一、二次侧极性的测定。

2.校验Y,y0连接组。

3.连接Y,y6和Y,d5的三相变压器,并用实验方法验证。

三、预习要点1.变压器绕组极性和连接组的有关知识。

2.如何按照连接组要求连接变压器。

四、原理简述三相变压器与单相变压器比较,磁路系统和电路系统有自身的其特殊性,主要有两点不同:其一是一、二次侧相应的线电势相位差随三相绕组的连接方式不同而变化;其二是相电势的波形要受到三相磁路结构和三相绕组连接方式影响。

三相变压器磁路结构也有两种:三相磁路互相关联的心式结构和三相磁路彼此独立的组式结构。

三相绕组有多种接法,常用的有两种:星形连接,记为Y,当有中点引出线时记为Y N;另一种是三角形连接,记为D。

对应线电势之间的相位差用时钟法表示,如果一、二次侧绕组分别是Y和D连接,对应线电势相位差为30°,则用Y,d1表示,三相变压器可有24 种连接组别,国家标准规定了5种标准连接组别:Y,y N0、Y,d11、Y N,dll、Y N,y0 和Y,y0,其中前三种是电力变压器的常用接法。

三相变压器绕组中相电势的波形决定于磁路中主磁通的波形。

如果主磁通的波形是正弦波,则相电势也为正弦波,如果主磁通波形是平顶波(含较强三次谐波),则相电势波形为尖顶波(也含较强的三次谐波)。

要得到正弦波主磁通,则励磁电流必须含有三次谐波,即为尖顶波。

因此无中线的Y形联结的绕组中是不存在三次谐波电流。

而心式磁路结构中,三次谐波磁通在主磁路中是没有通路的,只能沿漏磁路流通,因而被大大削弱,因此,心式变压器中相电势波形接近正弦波。

倘若为Y,y组式变压器,三次谐波磁通在主磁路中能流通,因而其相电势波形为尖顶波,通常不被采用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

电机学实验报告
实验名称三相变压器的联结组
系别班级
姓名学号
同组人姓名
实验台号日期
教师成绩
一、实验目的
1、掌握用实验方法测定三相变压器的极性。

2、掌握用实验方法判别变压器的联接组。

二、预习要点
1、联接组的定义。

为什么要研究联接组。

国家规定的标准联接组有哪几种。

2、如何把Yy0联接组改成Yy6联接组;以及如何把Yd11改为Yd5联接组(每种Yd联结组别都有两种不同的绕组连接方式)。

三、实验项目
1、测定极性
2、连接并判定以下联接组
1) Yy0 2) Yy6 3) Yd11 4) Yd5
四、实验方法
1、实验设备
2、测定极性
1) 测定相间极性
被测变压器选用三相心式变压器DJ12,用其中高压和低压两组绕组,额定容
量P
N =152/152W,U
N
=220/55V,I
N
=0.4/1.6A,Yy接法。

测得阻值大的为高压绕组,
用A、B、C、X、Y、Z标记。

低压绕组标记用a、b、c、x、y、z。

a) 按图1接线。

A、X接电源的U、V两端子,Y、Z短接。

b) 接通交流电源,在绕组A、X间施加约50%的额定相电压。

c) 用电压表测出电压U BY、U CZ、U BC,若U BC=│U BY-U CZ│,则首末端标记正确;若U BC=│U BY+U CZ│,则标记不对。

须将B、C两相任一相绕组的首末端标记对调。

d) 用同样方法,将B、C两相中的任一相施加电压,另外两相末端相联,定出每相首、末端正确的标记。

c
a
b
x y
z
图1 测定相间极性接线图 图2 测定原、副方极性接线图
2) 测定原、副方极性
a) 暂时标出三相低压绕组的标记a 、b 、c 、x 、y 、z,然后按图2接线,原、副方中点用导线相连。

b) 高压三相绕组施加约50%的额定线电压,用电压表测量电压U AX 、U BY 、U CZ 、U ax 、U by 、U cz 、U Aa 、U Bb 、U Cc ,若U Aa =U Ax -U ax ,则A 相高、低压绕组同相,并且首端A 与a 端点为同极性。

若U Aa =U AX +U ax ,则A 与a 端点为异极性。

c) 用同样的方法判别出B 、b 、C 、c 两相原、副方的极性。

d) 高低压三相绕组的极性确定后,根据要求连接出不同的联接组。

3、检验联接组
1)Yy0
b
AB
E ab
E
(a)
(b )
图3 Yy0联接组
按图3接线。

A 、a 两端点用导线联接,在高压方施加三相对称的50%额定线电压,测出U AB 、U ab 、U Bb 、U Cc 及U Bc ,将数据记录于表3-1中。

ab
AB L L L ab Bc ab
L Cc Bb U U K K K U U U K U U =+-=-==1
)1(2
表3-1
根据Yy0联接组的电势相量图可知:
为线电压之比
若用两式计算出的电压U Bb ,U Cc ,U Bc 的数值与实验测取的数值相同,则表示绕组连接正确,属Yy0联接组。

2) Yy6
AB
E ab
E
(a)
(b)
图4 Yy6联接组
将Yy0联接组的副方绕组首、末端标记对调,A 、a 两点用导线相联,如图4所示。

按前面方法测出电压U AB 、U ab 、U Bb 、U Cc 及U Bc ,将数据记录于表 3- 2中。

表3-2
)
1()1(2
++=+==L L ab Bc ab
L Cc Bb K K U U U K U U 根据Yy6联接组的电势相量图可得
若由上两式计算出电压U Bb 、U Cc 、U Bc 的数值与实测相同,则绕组连接正确,属于Yy6联接组。

3) Yd11
按图 5接线。

A 、a 两端点用导线相连,高压方施加对称的50%额定线电压,测取U AB 、U ab 、U Bb 、U Cc 及U Bc ,将数据记录于表3-3中
AB
E
(a)
(b)
图5 Yd11联接组
表3-3
根据 Yd11联接组的电势相量可得
若由上式计算出的电压U Bb 、U Cc 、U Bc 的数值与实测值相同,则绕组连接正确,属Yd11联接组。

4) Yd5
将Yd11联接组的副方绕组首、末端的标记和连接顺序改成如图6所示。

实验方法同前,测取U AB 、U ab 、U Bb 、U Cc 和U Bc ,将数据记录于表3-4中。

1
32
+-===L L ab Bc Cc Bb K K U U U U
b AB
ab
E
(a) (b)
图6 Yd5联接组
表3-4
根据Yd5联接组的电势相量图可得
若由上式计算出的电压U Bb 、U Cc 、U Bc 的数值与实测相同,则绕组联接正确,
属于Yd5联接组。

五、实验报告
计算出不同联接组的U Bb 、U Cc 、U Bc 的数值与实测值进行比较,判别绕组连接是否正确。

六、附录
变压器联接组校核公式 (设L ab L AB ab K U K U U =⨯==,1) 1
32
++===L L ab Bc Cc Bb K K U U U U。

相关文档
