烽火网管基本操作(精品文档)
烽火网管基本操作
1、查找对应的OLT
网管主页资源—查找对象
在查找对象中有三种查找形式：OLT管理IP，OLT名称，OLT类型
2、查找对应的光猫
网管主页资源—查询ONU
在查询ONU有三种形式可查询：逻辑标识（209工单），密码（209工单去掉20），物理地址（光猫的SN码）
查到此ONU后右键选择定位到ONU列表
3、查询告警
告警分为当前告警和历史告警
查看ONU的告警：找到对应的ONU，右键选中当前告警/历史告警
查看端口的告警：找到对应的槽位和pon口，右键选中当前告警/历史告警
4、查看ONU的光功率
方法一：选中ONU，右键选中业务配置—光模块参数信息
方法二：选中ONU，点击右下角查看详情
选择ONU状态回调信息—光模块参数信息
OLT脱管告警
在网管主页面，右上角处红色灯旁显示数字为脱管OLT的数量，点击此红灯，能查看当前脱管的OLT信息。
烽火系列产品介绍

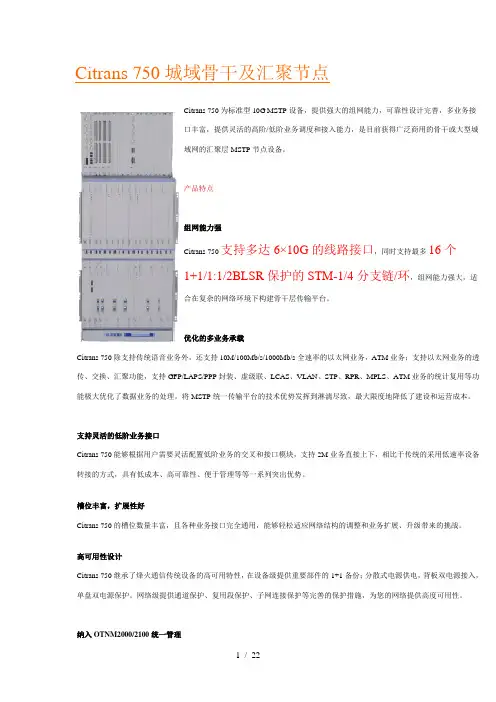

Citrans 750城域骨干及汇聚节点Citrans 750为标准型10G MSTP设备，提供强大的组网能力，可靠性设计完善，多业务接口丰富，提供灵活的高阶/低阶业务调度和接入能力，是目前获得广泛商用的骨干或大型城域网的汇聚层MSTP节点设备。
产品特点组网能力强Citrans 750支持多达6×10G的线路接口，同时支持最多16个1+1/1:1/2BLSR保护的STM-1/4分支链/环，组网能力强大，适合在复杂的网络环境下构建骨干层传输平台。
优化的多业务承载Citrans 750除支持传统语音业务外，还支持10M/100Mb/s/1000Mb/s全速率的以太网业务，ATM业务；支持以太网业务的透传、交换、汇聚功能，支持GFP/LAPS/PPP封装、虚级联、LCAS、VLAN、STP、RPR、MPLS、ATM业务的统计复用等功能极大优化了数据业务的处理。
将MSTP统一传输平台的技术优势发挥到淋漓尽致，最大限度地降低了建设和运营成本。
支持灵活的低阶业务接口Citrans 750能够根据用户需要灵活配置低阶业务的交叉和接口模块，支持2M业务直接上下，相比于传统的采用低速率设备转接的方式，具有低成本、高可靠性、便于管理等等一系列突出优势。
槽位丰富，扩展性好Citrans 750的槽位数量丰富，且各种业务接口完全通用，能够轻松适应网络结构的调整和业务扩展、升级带来的挑战。
高可用性设计Citrans 750继承了烽火通信传统设备的高可用特性，在设备级提供重要部件的1+1备份；分散式电源供电，背板双电源接入，单盘双电源保护。
网络级提供通道保护、复用段保护、子网连接保护等完善的保护措施，为您的网络提供高度可用性。
纳入OTNM2000/2100统一管理和Citrans/IBAS家族其它成员一起，Citrans 750能够统一纳入OTNM2000管理平台，分享OTNM2000/2100所提供的强大管理功能，提升网络的运维效率。
烽火传输SDH网管操作手册
判断：网络拓扑上两相邻节点网元之间 的连接线由绿变红且该连接线对应的两 相邻节点网元的光盘一边上报SPI-LOS 或R-LOS 告警一边上报MS-RDI 告警， 则环路上两相邻节点网元之间存在光路 故障，该故障可判定为上两相邻节点网 元之间光缆单纤受损或是上报SPI-LOS 的节点网元光盘故障或是光盘收光纤故 障。 处理：第一时间由监控中心派单至代维单位并电
2、点击操作界面的伤“告警代码屏蔽”右侧的“小三角”，弹出一个带有告警代码的对话框，在对话框左侧框槽内将要屏蔽的 告警代码“双击”后，代码将移动至对话框右侧，然后点击“确定”。(屏蔽原则：将O9953、O2500、O2488光盘上产生的告警 均进行屏蔽)
三、烽火设备单盘告警屏蔽
3、选择完毕后点击页面左边的“写到设备”会弹出一个对话框，然后点击“确定”后，则告警屏蔽完成。(750、180、110A屏 蔽步骤一致)
