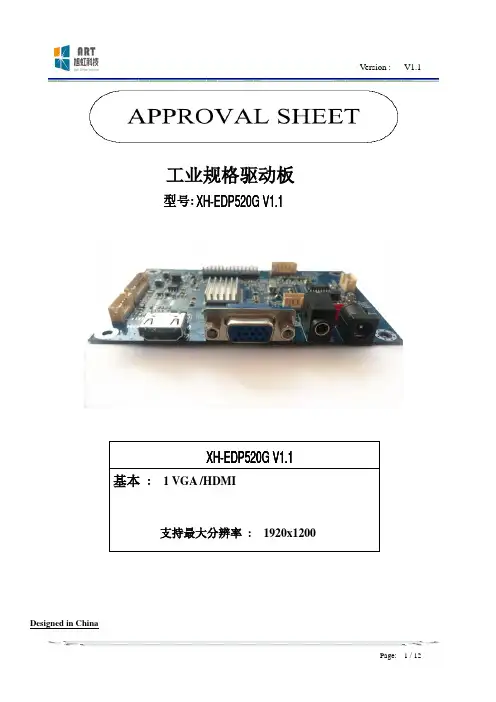

XH-EDP520G EDP屏液晶驱动板 VGA转DP,HDMI转DP,DVI转eDP DP 液晶驱动板
Version : V1.1工业规格驱动板型号:Designed in China杭州旭虹科技有限公司XH-EDP520G V1.1目录1版本历史记录 (3)2产品概述 (4)3产品特性 (4)4性能参数 (5)5操作菜单 (5)5.1 OSD菜单功能键 (5)5.2 OSD菜单项说明 (5)6 连接端子定义 (6)6.1标准电源输入端（J100） (6)6.2排座电源输入端（J101） (6)6.3 eDP输出端（J600） (6)6.4按键端口（J501） (7)6.5背光板端口（J103） (7)6.6模拟RGB输入排座端口（U400） (7)6.7串口和升级端口（J401） (7)6.8 音频输入排座（J203） (8)6.9喇叭输出（J202） (8)6.10外接屏电压（J102） (8)6.11数字HDMI 输入双排座端口（CN300） (8)6.12其它（J502） (8)7产品图片 (10)8尺寸说明 (11)9补充事项 (12)1版本历史记录2产品概述感谢购买本公司的驱动板卡产品，配接液晶屏前，请先确认所有的配件都是相符的配件。
请特别注意驱动屏线规格。
本驱动板主要用于支持TFT LCD 液晶屏，驱动板带1路VGA 和1路HDMI ，支持eDP 输出接口。
主板采用Mstar 信号处理芯片，处理功能强大，能支持各种规格的标准和非标准信号。
使用高规格的器件，具有良好的工作性能。
* 工作温度范围 -20 到 60℃* 可选增加自动感光控制 * 支持最大分辨率到1920x1200* 支持大屏外接电源控制，超低待机功耗3产品特性4性能参数5操作菜单5.1 OSD菜单功能键5.2 OSD菜单项说明5.2.1快捷菜单操作按DOWN进入图像自动调整按UP进入亮度调节按E/S进入信号切换6 连接端子定义6.1标准电源输入端（J100）6.2排座电源输入端（J101）6.3 eDP输出端（J600）6.4按键端口（J501）6.5背光板端口（J103）6.6模拟RGB输入排座端口（U400）6.7串口和升级端口（J401）6.8 音频输入排座（J203）6.9喇叭输出（J202）6.10外接屏电压（J102）6.11数字HDMI 输入双排座端口（CN300）6.12其它（J502）注意：标准屏电压选择改为焊接0欧姆电阻的方式，3.3V屏电压对应：R134，5V屏电压对应：R133， 12V屏电压对应R132，3个电阻只能焊接其中一个电阻，若屏电压不标准请不焊接这3个电阻，直接通过外部输出电压。

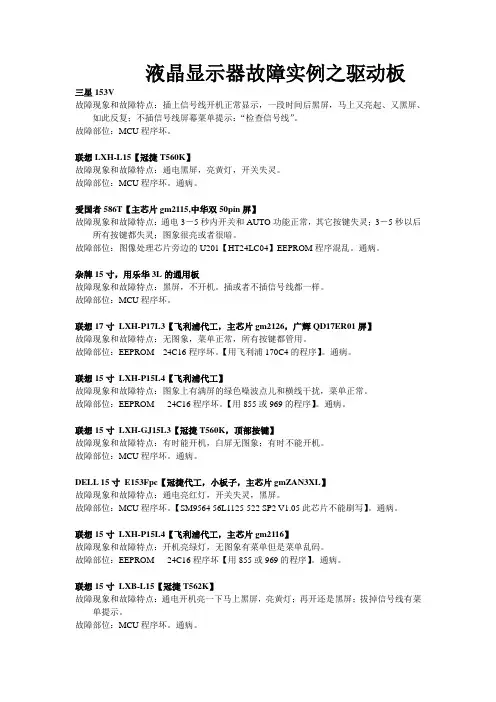

液晶显示器故障实例之驱动板
液晶显示器故障实例之驱动板三星153V故障现象和故障特点：插上信号线开机正常显示，一段时间后黑屏，马上又亮起、又黑屏、如此反复；不插信号线屏幕菜单提示：“检查信号线”。
故障部位：MCU程序坏。
联想LXH-L15【冠捷T560K】故障现象和故障特点：通电黑屏，亮黄灯，开关失灵。
故障部位：MCU程序坏。
通病。
爱国者586T【主芯片gm2115,中华双50pin屏】故障现象和故障特点：通电3－5秒内开关和AUTO功能正常，其它按键失灵；3－5秒以后所有按键都失灵；图象很亮或者很暗。
故障部位：图像处理芯片旁边的U201【HT24LC04】EEPROM程序混乱。
通病。
杂牌15寸，用乐华3L的通用板故障现象和故障特点：黑屏，不开机。
插或者不插信号线都一样。
故障部位：MCU程序坏。
联想17寸LXH-P17L3【飞利浦代工，主芯片gm2126，广辉QD17ER01屏】故障现象和故障特点：无图象，菜单正常，所有按键都管用。
故障部位：EEPROM 24C16程序坏。
【用飞利浦170C4的程序】。
通病。
联想15寸LXH-P15L4【飞利浦代工】故障现象和故障特点：图象上有满屏的绿色噪波点儿和横线干扰，菜单正常。
故障部位：EEPROM 24C16程序坏。
【用855或969的程序】。
通病。
联想15寸LXH-GJ15L3【冠捷T560K，顶部按键】故障现象和故障特点：有时能开机，白屏无图象；有时不能开机。
故障部位：MCU程序坏。
通病。
DELL 15寸E153Fpc【冠捷代工，小板子，主芯片gmZAN3XL】故障现象和故障特点：通电亮红灯，开关失灵，黑屏。
故障部位：MCU程序坏。
【SM9564 56L1125-522 SP2 V1.05此芯片不能刷写】。
通病。
联想15寸LXH-P15L4【飞利浦代工，主芯片gm2116】故障现象和故障特点：开机亮绿灯，无图象有菜单但是菜单乱码。
故障部位：EEPROM 24C16程序坏【用855或969的程序】。
七种LCD液晶显示器驱动板
七种LCD液晶显示器驱动板M5616 V1.1 模拟/数字双输入 SXGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑数字RGB(DVI)输出,板上接口形式可选为标准接口或2.0MM间距的14-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个8 欧 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率ZAN3XS V1.1 SXGA分辨率 RSDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选);输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双 RSDS,6位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率;常见支持的LCD包括:CPT-CLAA150XG08,CPT-CLAA170EA03,Hannstar-HSD150SXA1-A,LG-LS150X05,Innolux-MT170ES01尺寸:110(MM) * 81.5(MM)ZAN3SL V1.1 XGA分辨率 LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或SXGA(1280*1024),或其它需要定制的分辩率尺寸:110 MM(L) * 73 MM(W)ZAN3XL V1.1 XGA分辨率LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音;红外线遥控输入OSD控制(可选)输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;支持的LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:110 MM(L) * 73 MM(W)8015 V1.1 XGA分辨率不带TCON控制的 TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:双像素6位TTL和TCON信号输出;支持的LCD的分辨率为XGA(1024*768);特别良好支持 Hannstar HSD150SX84, HSD150SX89, 和 3R 的屏内不带TCON控制的 LCD.尺寸:108 MM(L) * 803 MM(W)ZAN3 V2.0 XGA分辨率TTL/LVDS TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单LVDS,6或8位的 LCD 接口;双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辨率尺寸:123.5 MM * 100.5 MM(W)ZAN3T V4.X XGA分辨率TTL TFT LCD驱动板产品说明：输入接口:电脑模拟VGA显示输出,板上接口形式可选为标准D-Sub接口或2.0MM间距的13-Pin插座;电脑声卡输出的立体声声音输出接口:板上支持2 个4 欧 1.5 ~ 2W的喇叭TFT LCD显示的支持:单或双TTL,6或8位的 LCD 接口;支持LCD的分辨率为VGA(640*480),或SVGA(800*600),或XGA(1024*768),或其它需要定制的分辩率尺寸:125 MM(L) * 82 MM(W)本站现在可以提供各类液晶显示器(非日产,如您有日产型号,可协助您替换),驱动板等,请联系,任意接口都可以搞定。

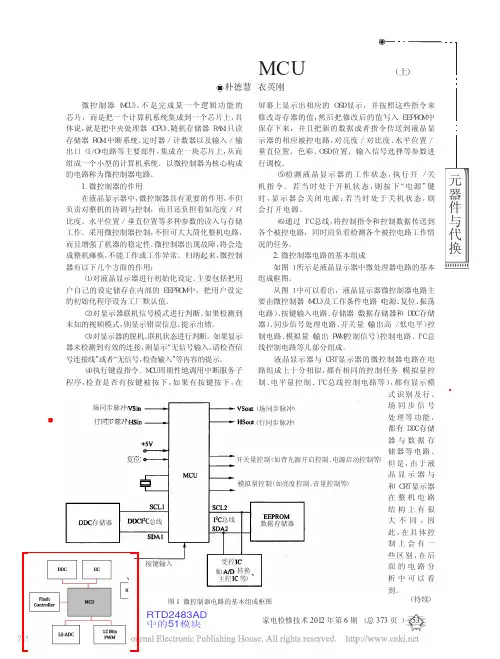

液晶显示器MCU介绍
扩存储器和输入／输出接口芯片。在液晶显示器中， 时，才能显示出最佳的效果。如果输入到液晶显示器的分
开关量控制电路和模拟量控制电路都是并行输入／ 辨率高于或低于最佳分辨率，则要在主控电路中进行图
输出端口。
像的缩放处理。例如，液晶屏的固有分辨率是 1024×
②串行输入／输出接口：串行输入／输出接口是 768，当输入 800×600/ 60 Hz 的信号时，经转换后，输出
提供给显示器生产厂家，厂家可根据应用的需要来设
ｂ．ＭＣＵ 外部设置一片 ＥＥＰＲＯＭ 存储器。对于此类微
计接口和编制程序，因此适应性较强，应用较广泛。图 控制器电路，程序存储在 ＭＣＵ 内部的 ＲＯＭ 中，数据（用
２ 所示是微控制器硬件组成框图。
户数据、工厂模式数据等）存储在 ＭＣＵ 外部的 ＥＥＰＲＯＭ
液晶显示器驱动板 MCU 电路介绍（上）
笙朴德慧 衣英刚
微 控 制 器 （ＭＣＵ），不 是 完 成 某 一 个 逻 辑 功 能 的 屏幕上显示出相应的 ＯＳＤ 显示，并按照这些指令来
芯片，而是把一个计算机系统集成到一个芯片上，具 修改寄存器的值，然后把修改后的值写入 ＥＥＰＲＯＭ 中
体说，就是把中央处理器（ＣＰＵ）、随机存储器 ＲＡＭ、只读 保存下来，并且把新的数据或者指令传送到液晶显
微控制器内部的存储器包括两个部分：
成的，如存／取数据、模拟量存储等操作，否则，微控
①随机存储器 ＲＡＭ：用来存储程序运行时的中间
制器不能正常工作。
数据。在微控制器工作过程中，这些数据可能被改写，
微控制器的振荡电路一般由外接的晶体、电容和 所以 ＲＡＭ 中存放的内容是随时可以改变的。
微控制器内电路共同组成。晶体多采用 １２ ＭＨｚ 或 ２４ ＭＨｚ，
液晶显示器常用“驱动板”介绍
液晶显示器常用“驱动板”介绍液晶显示器作为现代显示技术的代表，其应用领域越来越广泛。
在基于液晶显示器的各种设备中，驱动板是重要的组成部分，在液晶显示器中起到了关键的作用。
通过驱动板的工作，液晶显示器可以得到相应的电源信号，驱动像素点的亮度和颜色，实现显示。
液晶显示器常用的驱动板有很多，其中比较常用的有T-CON驱动板、模组驱动板、LED驱动板等，下面将分别介绍。
T-CON驱动板：T-CON驱动板也称为LVDS驱动板，通常用于笔记本电脑和一些小型液晶屏幕。
T-CON驱动板的主要作用是把来自主板上显示芯片的数字信号转换成模拟信号，然后通过LVDS电缆把信号传输到液晶显像素点上，从而实现显示。
T-CON驱动板具有简单、稳定、易于维修等特点，是小型液晶显示器中普遍采用的一种驱动方式。
模组驱动板：模组驱动板是液晶电视、液晶显示器中常用的一种驱动方式。
它主要由数字信号处理器、驱动芯片和电源组成。
模组驱动板通常被集成在LCD模组中，因此也称为LCD 驱动模块。
模组驱动板的主要作用是将来自主板上的数字信号逐层转换成模拟信号，再通过RGB接口输出到液晶显示屏幕中，实现显示。
模组驱动板具有分层显示、高清晰度、颜色鲜艳等特点，是大型液晶显示屏幕的主流显示方式。
LED驱动板：LED驱动板是由电源、控制芯片、放大器、OCP保护等元件组成的一种电路板。
它主要被用于LED背光液晶显示屏中，通过控制整个屏幕的亮度来实现显示。
LED驱动板的工作原理是先将来自主板上的数字信号转换成模拟信号，再将其输出到LED背光驱动芯片，由驱动芯片控制LED灯的亮度，从而实现整个屏幕的亮度调节。
LED驱动板具有功率稳定、能效高、成本低等优点，是现代液晶显示设备中广泛应用的驱动方式之一。
经过上述的介绍可以看出，液晶显示器中不同的驱动板具有不同的特点和应用范围。
根据不同的需求，我们可以选择不同类型的驱动板，以实现不同的显示效果。
液晶显示器不仅在个人娱乐和办公领域有广泛应用，也在医疗、汽车、教育、军事等领域发挥着重要的作用。
液晶显示器中常用芯片类型
液晶显示器中常用芯片类型1.液晶显示器中常用MCU液晶显示器的发展经历了从多芯片到单芯片的发展过程，无论采用哪种方案，都必须有MCU来完成机器控制和图像显示。
下面介绍一下液晶显示器常用的MCU.液晶显示器和电视机所用的MCU是集成了运算器、控制器、存储器(也可外置)、输人输出功能的单片机，常用的有4位(如键盘控制器、遥控器)、8位、l6位和32位(如掌上电脑等嵌入式设备)，仍有DIP和PLCC两种封装形式，最小的单片机是MICROCHIP公司生产的8位PIC10F(6引脚、SOT-23封装)。
正常情况下，MCU的vcc供电、OSC振荡源、RESET复位、接地端都固定，而IO 端口的功能设置随程序而定。
所以，我们在液晶维修中，常遇到即使是方案和芯片一样的驱动板，使用的程序不同，也会出现图像显示正常而开/关机无效，或者能够开/关机但没有图像显示的现象。
(1)NT68F63LG该MCU是三星液晶的510、540、710、711、712、740、911、913等型号中使用的，芯片实物如图1所示。
但由于该MCU存在缺陷，所以凡是采用该型号MCU的液晶显示器，使用时间达到5000小时左右，就会出现故障。
具体表现为：接信号黑屏(指示灯亮，开/关机正常，无图像)或者黑屏上面显示“非最佳模式”。
其原因，不是MCU中的程序数据出现错误，而是MCU的HV信号检测电路损坏所致。
此时，故障MCU中的数据是完好的，将其读出来，复制到新的MCU中即可使用。
注意：用来复制数据的MCU必须是全新的，如果采用翻新MCU可能你焊好后仍会出现以上故障。
即使所有的是全新MCU，如果焊接了多次，也会损坏，所以焊接技术不是很好的朋友，可以使用PLCC44的IC插座。
(2)MTV312MV64该MCU为MYSON公司生产，具各加密功能。
使用该芯片的HP、金长城液晶，程序一般都进行了加密处理，编程器读出来的全部是D4，无法进行MCU程序备份，芯片实物如图2所示。
液晶万能驱动板HDVX9-CS V29 TV板的说明书
HDVX9-CS-V29 液晶电视驱动板
Ø CON8 （2 X 20PIN/2.0mm双列排针）：LVDS接口
脚序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30
定义
VCC VCC VCC GND GND GND TXA0M TXA0P TXA1M TXA1P TXA2M TXA2P GND GND TXACKM TXACKP TXA3M TXA3P TXB0M TXB0P TXB1M TXB1P TXB2M TXB2P GND GND TXBCKM TXBCKP TXB3M TXB3P
描述
屏供电 屏供电 屏供电 地 地 地 LVDS奇数线对0 负极 LVDS奇数线对0 正极 LVDS奇数线对1 负极 LVDS奇数线对1 正极 LVDS奇数线对2 负极 LVDS奇数线对2 正极 地 地 LVDS奇数线时钟 负极 LVDS奇数线时钟 正极 LVDS奇数线对3 负极 LVDS奇数线对3 正极 LVDS偶数线对0 负极 LVDS偶数线对0 正极 LVDS偶数线对1 负极 LVDS偶数线对1 正极 LVDS偶数线对2 负极 LVDS偶数线对2 正极 地 地 LVDS偶数线时钟 负极 LVDS偶数线时钟 正极 LVDS偶数线对3 负极 LVDS偶数线对3 正极
脚序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14
定义 K7 CHCH+ MENU TV/AV VOLVOL+ GND LED-G LED-R STB GND IR-IN +5V-S
未定义 节目减 节目加 菜单 信源 音量减 音量加 地 指示灯_绿 指示灯_红 电源 地 遥控接收输入 接收供电
液晶驱动板规格书产品名称PCB-800099驱动板
液晶驱动板规格书产品名称 PCB-800099驱动板文件编号 TYT20120909供应商：深圳市天宇朗通科技有限公司地址：深圳福田区振华路高科德电子市场42073联系人 张先生客户名称：客户地址：联系人文件级别 公共文件发布日期2012-09-091.产品说明：本驱动板可以1，1路VGA信号输入2，2路A V信号输入3，1路HDMI信号输入,且本IC支持的是HDMI1.14，1路倒车信号输入5，支持宽电压输入，并可以在，5V-24V之间正常工作，6，标准背光6PIN，接口，可外接高压板7，驱动板集成液晶屏LED背光驱动板路，8，标准LVDS信号输出，可支持单6，单8，双6，双8等标准的LVDS信号的液晶屏,但只支持屏供电为3.3V的液晶屏9，标准按键板接口，并支持双色LED指示灯显示10，支持TTL信号输出，可支持AT070TN92,AT065TN14AT080TN52AT090TN12AT090TN10AT070TN90AT070TN93AT070TN94等，通用50PIN接口的TTL液晶屏11，配合本公司编号为PCB800100的液晶屏转接板，可支持如下液晶屏EJ070NA01-1024X600分辨率EJ080NA04B-1024X768分辨率ZJ070NA01,型号的通用40PIN高分液晶屏12,配合PCB800100,还可以支持4。
3，5，6，7寸，40PIN通用的屏，定义参见AT0543TN24V,113,本驱动板最大输出显示分辨率为，1920X1080超过,1440X900显示分辨率时，需要视IC的工作情况，增加散热片，以降低IC的工作温度）14本IC，VGA部分可以直接输入YPBPR信号，通过程序实现15，本驱动板可增加遥控功能（需要通过软件实现）16，本驱动板可以自动检测，并显示相关的输入电压信息-----注，此功能为定制功能，需要联系我公司技术部17，本驱动板可以支持自动检测信号开关机功能，--此功能为定制功能18，本驱动板可以加BNC接口---需要定制19，支持倒车控制，并显示A V2上，倒车电压支持50V以内的电压输入20，本驱动板定位孔为四个，21，如果特殊要求，我公司可以提供其它的定制服务22，客户需要改程序，需要连接我公司，购买相关的程序下载板，23，利用本公司的USB接口程序下载板，可以自行在BIN代码上添加LOGO6产品尺寸图7接口功能详细说明7.1CON1,接口定义8 运输，存储，使用要求1，不要重压和弯折变形 2，防静电和水3，相对湿度，小于80% 4, 使用温度 -1-度--+60度 5，使用湿度0-+40度。
液晶显示器驱动板的代换需要注意
液晶显示器驱动板的代换需要注意液晶显示器的板级维修液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买，而替代板容易买到，价格适宜，所以在很多时候都是通过更换相应功能电路板来进行维修的，即所谓板级维修。
板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。
有些机型的电源板和高压板是做在一起的，既可以分别代换，也可以用电源高压一体板整个代换。
由于电源部分电路简单，维修容易，很少进行板级维修，因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。
一、驱动板的代换．驱动板是指液晶显示器整个小信号处理电路板，包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。
一般来说，一块驱动板接通电源，配好屏线和OSD按键板，再接上高压板，就是一个完整的液晶显示器电路。
图1是一个LVDS 接EI液晶屏的驱动板及其接线方式，通过烧录不同程序，这种驱动板可适应各种型号的液晶屏。
选配驱动板主要看驱动板的接口是否和待修显示器相符。
下面通过对其接口的功能解释，说明如何选定驱动板。
1．屏线接口屏线接口必须和液晶屏配合。
液晶显示器所用的屏主要有TTL接口和LVDS接口两种，TTL接口主要集中于15英寸以下的液晶屏．LVDS接口则涵盖了13．3英寸以上90％的液晶屏。
两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。
判断液晶屏是哪种接口，主要是通过查阅此型号液晶屏的技术手册。
有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。
例如，M150X3-L01是LVDS接口的液晶屏，而M150X3-T03则是TTL接口的液晶屏，二者的区别就在型号后缀的一L 和一T上。
所’以，如果自己不能明确判断液晶屏的型号，一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。
LVDS接口引脚数在30个以下，数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、CK～、CK+、D3-、D3+等。
液晶显示器驱动板典型主控芯片
液晶显示器驱动板典型主控芯片介绍不同的主控芯片，其内部组成有较大的不同。
在输入接口方面，有些主控芯片只有模拟VGA输入接口：有些主控芯片则具有模拟VGA和数字DVI两种接口；还有一些主控芯片，由于没有集成A／D转换电路，因此，只有接收外部A／D转换电路输出的数字信号。
在输出接口方面，有些主控芯片只有输出TTL信号，只能驱动TTL接口液晶面板；有些主控芯片集成有LVDS 发送电路，可以输出LVDS信号，直接驱动LVDS接口液晶面板；有些主控芯片集成有TMDS发送电路，可以输出TMDS信号，直接驱动TMDS接口液晶面板；有些主控芯片可以输出RSDS信号，可以直接驱动RSDS接口液晶面板；还有一些主控芯片集成有TC0N电路，可以直接驱动TC0N接口液晶面板。
下面简要介绍几种常用主控芯片的电路组成及特点。
1．主控芯片gm5120gm5120是Genesis（捷尼）公司推出的一款应用于平面电视及LCD的主控芯片，支持的最高分辨率SXGA为1280×1024。
gm5120内含一个YUV视频输入端口及完整的A／D转换器，并带有PLL锁相环、TMDS接收器（接收DVI信号）、高质量的图像缩放处理器和视频处理器。
另外，gm5120还集成有OSD（屏显电路）、MCU（微控制器）等电路。
可见，gm5120是一片包含LCD众多电路功能于一体的“超级芯片”，其内部电路框图如图1所示。
由gm5120组成的驱动板，可直接驱动TTL接口液晶面板，外加LVDS发送器，也可驱动LVDS液晶面板。
图1 gm5120内部电路框图gm5120具有以下主要的特征：（1）gm5120内含三个ADC输入（RGB），作为计算机VGA的输入：一个视频输入信号端口（YUV）和一个数字视频交互接口（DVI），内含高带宽数字信息加密保护（HDCP）。
（2）gm5120具有图像放″缩小功能；通过对8bit的RGB数据信号进行差补缩放处理，能将分辨率为VGA （640×480）～UXGA（1600×1200）的信号转矽息为fi有单路／双路SXCA（1280×1024／75Hz）输出的格式，以适应液晶显示屏的要求。
液晶屏驱动板的原理与维修代换方法
液晶屏驱动板的原理与维修代换方法1、液晶屏驱动板的原理介绍液晶屏驱动板常被称为A/D（模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。
液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号（或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。
液晶显示器的驱动板如图1、图2所示。
图1 品牌液晶显示器采用的驱动板图2部分液晶显示器采用的是通用驱动板如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。
液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。
同时，MCU微控制器实现对整机的电源控制、功能操作等。
因此，液晶屏驱动板又被称为液晶显示器的主板。
图3 驱动板上的芯片和接口液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。
液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局紧凑，给查找具体元器件或跑线都造成了很大的困难。
在非工厂条件下，它的可修性较小，若驱动板由于供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些由于MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件（驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。
早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。
目前的驱动板已经普遍开始采用支持ISP（在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。
液晶显示器常用通用驱动板介绍方案
液晶显示器常用通用驱动板介绍液晶显示器常用“通用驱动板”介绍1．常用“通用驱动板”介绍目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。
驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。
常见的驱动板主要有以下几种类型：（1）2023B-L驱动板2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。
图12023B-L驱动板实物该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。
主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：LVDS；显示模式：640×350／70Hz～1600×1200／75Hz；即插即用：符合VESADDC1／2B规范；工作电压：DC12V±1.0V，2～3A；适用范围：适用于维修代换19in以下液晶显示器驱动板。
2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚壹般不用。
表2VGA插座引脚功能2023B-L驱动板上的按键接口能够接五个按键、俩个LED指示灯，各引脚功能见表3。
表32023B-L驱动板上的按键接口引脚功能2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4。
表42023B-L驱动板LVDS输出接口各引脚功能2023B-L驱动板上的高压板接口引脚功能见表5。
表52023B-L驱动板上的高压板接口引脚功能（2）203B-L驱动板2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。
2023B-T驱动板实物如图6所示。
图62023B-T驱动板实物图2023B-T驱动板体积比2023B-L稍大，价格也相对高壹些，其主要参数如下：输入接口类型：VGA模拟RGB输入；输出接口类型：TTL；显示模式：640×350／70Hz～1280×1024／75Hz：即插即用：符合VESADDC1／2B规范；工作电压：DC12V±1.0V，2～3A；适用范围：适用于维修代换20in以下液晶显示器的驱动板。
液晶显示器维修中常用配件
液晶常用配件 高压板 单灯小口 双灯大口 双灯小口 四灯小口 驱动板 GM2621 （免刷支持19寸屏） 乐华 NTA91B 通用驱动板（7-22寸显示 屏） 屏线 双8片插 双8针插 双6片插 双6针插 单8针插 单8片插 单6针插 单6片插 FFC软排线LVDS接口 30P 通用5键按键板 各种按键（平、直） VGA接头 250V3.15A保险 DC头 高压转接线 四灯大口高压条转四灯小口高压条 转接线 四灯小口高压条转四灯大口高压条 转接线 小口转大口线 大口转小口线 液晶灯管小口延长线
电容 1000uF 25V 35V47UF
点屏套件
鼎科GM2621驱动板 1块 12V/5A优质电源适配器1台(送电源线） 1 个 单灯高压板/双灯高压板 1块 按键板带线 1套 VGA线(一根长一根短) 2根 直流电源头 1个 双6片插 1条 单8针插 1条 双6针插 1条 双8针插 1条 单6针插 1条 单8片插 1条 单6片插 1条
17寸普屏灯管 350MM 2.4MM 19寸宽屏 417M常用电源芯片 SG6841 贴片 SG6841 直插 SG6842 贴片 FAN7601 1200AP60 203D6 贴片 DAP02 贴片 DAP08 贴片 DAP8A 贴片 UC3842 贴片 UC3843 贴片 LD7552 贴片 LD7575 贴片 EA1530 贴片 EA1532 贴片 0B2268CP 贴片 0B2269CP 贴片 全新原装PC-817C光藕 常用高压芯片 C5707(C57060）直插 OZ960S OZ9938 BA9741 FU9024 直插 4501(4502) 贴片 N+P 4606 贴片 N+P 可代SP8M3 4511 FDS4410 贴片 N管 FDS4411 贴片 P管 9435 贴片 P管 FDS9945 贴片 双N管 P607 直插 可代 N+P 4511 APM4546 YG902C2（二极管）30A06 。 带线玻璃管小保险250V 3A 圆柱保险 250V 3.15A
专业版液晶显示器维修配板从入门到精通..
专业版液晶显示器维修配板从入门到精通高压板的代换方法高压板是液晶显示器中故障率最高的部件。
高压板的维修对从事过传统显示器维修或者电器维修的资深技术人员在一定程度上来说并非一件难事，我们这里不做深入讨论。
我们只针对液晶显示器的板级维修，探讨一下高压板的代换问题。
在日常维修中，我们经常接触到的液晶高压板主要分为两大类：一类是各个品牌液晶显示器所使用的专用高压板，一类是深圳等地生产的作为通用配件的通用高压板。
品牌机所采用的专用高压板损坏后往往难以购买或者价格昂贵，在维修无望的前提下，用通用高压板代替就成为一个非常重要的维修手段。
原装高压板图例通用高压板图例无论是专用高压条还是通用高压条，它们在电路结构和功能设计上并没有本质的不同，在供电电压一致、驱动能力相同的条件下是完全可以用通用高压板来代替专用高压板的。
按照所能驱动的灯管数量来分，常见的高压板有单灯高压板（常用于8寸以下屏、笔记本屏等）、双灯高压板（部分15寸屏）、四灯高压板（多数17寸、19寸屏）、六灯高压板（20寸以上屏）等。
按照背光灯接口形式来区分，有窄口和宽口的区别。
按照高压板工作电压来区分，常见的有5V供电、12V供电、18V供电和24V供电等数种。
在台式液晶显示器方面，最常用的是12V供电的高压板。
同时，专用高压板的接口定义由于厂家和型号的不同往往是并不一致的；而通用高压板有不少品牌的产品它们的接口定义是相同的。
不过，由于现在生产高压板的企业越来越多，笔者接触的面必定有限，所以存在接口定义不同的通用高压板也未可知。
在用通用高压板代替专用板的时候要注意以下几点：1、工作电压要一致2、背光灯接口数量和接口样式要一致3、驱动功率要匹配4、安装尺寸要合适5、把通用板的接口正确连接到驱动板对应接口上即便没有相关的资料，高压板的接口定义一般来说还是比较容易确定的。
首先找出接口供电部分的VCC、GND，确定后接好，再找出高压板的开关ON/OFF和调亮端ADJ，ADJ一般较为容易找出，它通常是接一个电阻再接三极管。
液晶显示器的驱动芯片 整理版
题目：学习心得报告編碼：Page：1/3使用于液晶显示器的驱动芯片主要分为两类，分别为gate driver与source driver。
Gate driver的主要功用是将液晶面板上一行一行的薄膜晶体管（TFT，thin film transistor）依序打开，好让source driver将位于液晶面板上的液晶电容（Clc，capacitor on liquid crystal）与储存电容（Cs，storage capacitor），充电到所需要的电压。
Gate driver名称的由来，是因为接到TFT的gate端，所以才称作gate driver。
此外，由于它是依序将一行一行的TFT打开，所以也称之为scan driver。
而就面板的坐标来说，连接到gate driver的走线，是位于Y轴上，所以也称为row driver。
同理source driver也有许多不同的称呼，而source driver的名称来由是因为这个驱动芯片是连接到TFT的source端，所以才叫做source driver。
此外当gate driver 将一行行的TFT打开时，source driver会将相对应的显示数据转换成电压，把液晶面板的电容充放电到相对应灰阶的电压，因此source driver也叫做data driver。
再者就整块面板的坐标来说，连接到source driver的走线是位于X轴上，因此也叫做column driver。
LCD source river/ate driver的工作频率1.VGA为例，起荧幕的分辨率为800*600，画面的更新频率为60Hz，因此每秒需要显示的画面资料量为800*600*60=28.8M，所以pixel clock需要为28.8MHz。
不过这只是所必须的最小工作频率而已，实际上SVGA的全部分辨率为1056*628，只不过一些分辨率并不是拿来显示画面之用的，实际上显示出来的画面只有800*600而已，这真正作为显示画面的部分称之为active field，而不显示的部分则称之为blanking。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器常用通用驱动板
2009-12-31 18:22
1．常用“通用驱动板”介绍
目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。
驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。
常见的驱动板主要有以下几种类型：
（1） 2023 B-L驱动板
2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。
图1 2023B-L驱动板实物
该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。
主要参数如下：
输入接口类型：VGA模拟RGB输入；
输出接口类型：LVDS；
显示模式：640×350／70Hz～1600×1200／75Hz；
即插即用：符合VESA DDC1／2B规范；
工作电压：DC 12V±1.0V，2～3A；
适用范围：适用于维修代换19in以下液晶显示器驱动板。
2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。
表2 VGA插座引脚功能
2023B-L驱动板上的按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。
表3 2023B-L驱动板上的按键接口引脚功能
2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4。
表4 2023B-L驱动板LVDS输出接口各引脚功能
2023B-L驱动板上的高压板接口引脚功能见表5。
表5 2023B-L驱动板上的高压板接口引脚功能
（2）203B-L驱动板
2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。
2023B-T驱动板实物如图6所示。
图6 2023B-T驱动板实物图
2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下：
输入接口类型：VGA模拟RGB输入；
输出接口类型：TTL；
显示模式：640×350／70Hz～1280×1024／75 Hz：
即插即用：符合VESA DDC1／2B规范；
工作电压：DC 12V±1.0V，2～3A；
适用范围：适用于维修代换20in以下液晶显示器的驱动板。
2023B-T驱动板的VCA输入接口、按键接口、LVDS输出接口、高压板接口引脚功能与前面介绍的2023B-L驱动板基本一致。
2023B-T驱动板的TTL插针CN1（40脚）、CN2（30脚）用于驱动40＋30屏线接口的液晶面板，CN1（40脚）、CN2（30脚）的引脚排列顺序如图7所示，引脚功能分别见表8 、表9。
图7 CN1（40脚）、CN2（30脚）
表8 TTL接口CN1（40脚）引脚功能
表9 TTL接口CN2（30脚）引脚功能
2023B-T驱动板的TTL插口CN3（45脚）、CN4（30脚）用于驱动45＋30屏线接口的液晶面板，CN3（45脚）、
CN2（30脚）的引脚排列顺序如图12所示，引脚功能分别见表10、表11。
图12 CN3（45脚）、CN4（30脚）的引脚排列顺序示意图
表10 TTL接口CN3（45脚）引脚功能
表11 TTL接口CN4（30脚）引脚功能
（3）CM5621驱动板
CM5621驱动板的主控芯片为GM5621，实物图如图13所示。
图13 GM5621驱动板实物图
该驱动板的主要特点是：具有DVI数字输人接口，能够接收DVI数据信号，支持LVDS接口液晶面板，主要参数如下：
输入接口类型：VGA模拟RGB输人和DVI数字输入；
输出接口类型：单路／双路6bit或8bit LVDS：
显示模式：支持SXGA（1280×1024）以下的分辨率；
工作电压：DC 12V±1。
0V，2～3A；
适用范围：适用于维修代换15in、17in液晶显示器的驱动板。
（4）专用接口驱动板
有些液晶显示器采用RSDS、TMDS或TCON接口液晶面板，代换此类液晶显示器驱动板时，需要选用相应接口的专用驱动板。
图14所示是RSDS接口驱动板实物图。
图14 RSDS接口驱动板实物图
该RSDS驱动板用得较少，价格稍高，主要支持单口PIN或双口30＋50等RSDS接口的面板，同时也支持X82（HSD150X82面板）和X84（HSD150X84面板）。
（5）VGA／TV／AV三合一驱动板
VGA／TV／AV三合一驱动板可输入VGA／TV／AV三种信号，带遥控，实物图如图15所示。
对于想把液晶显示器改成具有电视和AV输入功能的用户，可采用这种驱动板。
图15 VGA／TV／AV三合一驱动板实物图。
