看谱半定量分析
合集下载
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
看谱半定量分析
处于高能级原子的辐射能被处于 低能级的同类原子所吸收，使谱 线相对强度的对数与浓度对数间 的线性关系受到破坏。
看谱半定量分析
看谱半定量分析
①当元素浓度较高时，谱线产生自吸， 谱线轮廓的中心没有明显的峰值。
②当元素浓度高时，谱线产生严重的自 吸，称为自蚀。
③当元素浓度更高时，严重的自蚀，谱 线轮廓的中心的极小值可以接近背景， 使一条谱线分裂为相邻边缘清晰而另 侧模糊的两条谱线。
式取对数,则得： lgR=blgC+ lgA
是内标法光谱定量分析的基本关系式 相对强度的评定结果理论上已与光谱的激发条件无关。
看谱半定量分析
表明: ‘分析线对’相对强度的对数与待测元素在
试样中的含量的对数成线性关系，因 此可以通过对‘分析线对’相对强度的测 定，实现对待测元素含量的定量分析。
看谱半定量分析
I=acb
I—谱线强度（亮度）
I
a —与分析条件有关 的
常数。
a
B
b—自吸系数
A
c—试样中被测元素的含
量（浓度）
0
c
看谱半定量分析
罗马金公式的物理含义： ①当试样元素浓度低时，b≈1（直线OA）I=ac， 元素浓度与谱线强度成正比(没有自吸) ②0＜b＜1，I=acb（曲线AB）有自吸 ③b=0，I=ac0=a（自吸严重）
看谱半定量分析
•自吸和自蚀不仅使谱线中心 强度下降，而且使谱线变宽。
• 自吸和自蚀的产生均与原子浓 度相关，样品的蒸发速度愈快， 原子在光源蒸气云中浓度愈大， 分布愈宽，自吸与自蚀愈明显。
看谱半定量分析
1.直流电弧的电极温度最高，样品的蒸发 速度最快，故自吸与自蚀最严重，其次 是交流电弧，再次是火花。
看谱半定量分析
看谱分析中，无法依据谱线的绝对强 度来测定试样中某元素的含量，只能 采用谱线的相对强度来确定元素的含 量。即将分析元素的谱线和内标元素 的谱线组成“分析线对”用两条谱线进行 强度的相互比较
看谱半定量分析
一条为被分析元素的谱线，称为 分析线,可用于定性、半定量分 析；另一条为基体元素的谱线， 用于比较的谱线，称为比较线， 半定量时用。
三.谱线的自吸与自蚀 弧焰中边缘部分蒸气原子，一般比弧焰中心原子 处于较低的能级,因而当辐射通过这段路段时， 将为其自身的原子所吸收，而使谱线中心强度减 弱，这种现象称为自吸 当元素浓度高时谱线产生严重的自吸，称为自蚀 随着原子浓度的增加，谱线强度逐渐趋于一恒定 （饱和）值，而不再随浓度的增加而增大
看谱的半定量分析
看谱半定量分析
一.光谱定量分析
光谱定量分析:根据被测试样光谱中欲测元 素的谱线强度来确定该元素在被测试样中 的浓度 依据：分析元素谱线强度与该元素含量之 间存在的比例关系
看谱半定量分析
罗马金公式——当激发条件固定时，被分析 元素谱线的强度与其含量成一函数关系，这 一函数关系可以用经验公式进一步表达：
看谱半定量分析
四.谱线强度评定的常用符号
符 号
≫
＞
≯
≥＝
≤
≮
＜≪
表 大 大于 比 大 等 小 比 小 小
示大
较于于 于 较 于 小
意于
大等
等小
于
义
于于
于于
看谱半定量分析
五.分析标志
Cr5—5345. 77Å Cr6—5348.30Å
Fe71—5353.33Å Fe72—5339.93Å Fe73—5341.02Å
看谱半定量分析
内标法的原理如下:
设待测元素在试样中的含量为C,其所采用的谱线(分 析线)的强度 I ；采用的比较谱线(比较线或称内标线)
的强度为I0, ；,对于金属或合金，通常以其基体元素
为内标，由此得出分析线与内标线的相对强度R:
R=I/I0 = aCb/I0 = Acb 式中A =a/I0, 在内标元素含量和实验条件一定时， A为常数
看谱半定量分析
分析标志的选择应注意以下几点: ①分析线，比较线最好选择在眼睛灵敏度较高的 区域，尽量不要选择在两种颜色的交界处。谱线 有足够的亮度，且稳定性好; ②分析线和比较线之间相距不能太远,致少应在同 一视场中 ,相距要近. ③分析线与比较线均称性要好（激发电位，电离 电位接近） ④要注意第三元素的影响,最好本牌号标志观测本 牌号的试样。 ⑤在分析时，使用的标志灵敏度和准确度要高， 要求分析线、比看较谱半线定有量分明析显的变化。
⑥同一试样需要两个或两个以上的标志进行观测 然后平均求取含量。 ⑦选择好激发电流大小，电极极距以及预然时间 是相当重要的。 ⑧全面考虑被测试样的组成，试样组成的变化对 谱线强度的改变有时相当显著。
看谱半定量分析
六.第三元素的影响 在选择分析标志过程和实际看谱分析 中，时常会遇到分析同一种元素时， 由于试样成分的改变，该元素的谱线 强度随之不同，甚至比较线的强度也 有了改变。
2.自吸与自蚀多出现在共振线 3.弧层越厚，直流电弧弧层较厚，自吸现
象最严重。
看谱半定量分析
定量分析时应注意： 定量分析适合于低浓度，此时误差较小。 无自吸的谱线可做分析线。
看谱半定量分析

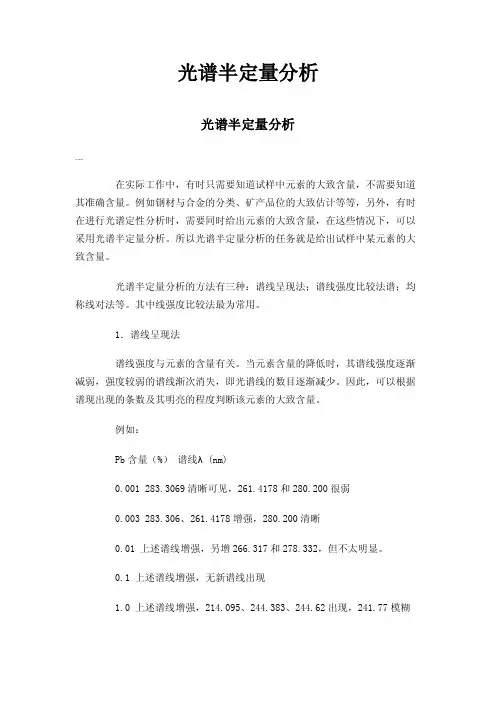

四.看谱半定量分析 看谱分析方法既通过“目视”可以从元素的特征 谱线识别该元素的有无，又可以用分析线和 比较线（基体线）进行谱线强度的相对比较， 来迅速确定给出试样中待测元素的大致含量。
看谱半定量分析
‘分析标志’也称‘分光标志’,它是目视测定含量的 主要依据,根据分析标志可以查出某一元素的分析线 与比较线的某一相对强度,确定某元素含量是多少.
Cr% 0.3 0.65 1.0～1.1 1. 9～2.0 2.5～3.0
强度评定
Cr5 =71 Cr6 =71 Cr5 =72 Cr5 =73 Cr5＞73; Cr6 =72
结论：看谱半定量分析只适合于低浓度， 此时误差较小。
看谱半定量分析wenku.baidu.com
二.内标法或均称线对法
对罗马金公式取对数 lgI=blgc+lga
谱线强度的对数与元素浓度的对数成正比。 谱线强度受多种因素的影响，很难完全稳定, 以谱线的绝对强度进行定量分析误差极大
看谱半定量分析
内标法或均称线对法 利用分析线和比较线谱线强度比对元素含量来进行 光谱定量分析，这种比较方法在光谱分析中被称之 为内标法或均称线对法。所选用的比较线称为内标 线，基体元素谱线的强度在一定的激发条件下可看 作是固定不变的，所以可以选择各种强度不等的基 体线作为比较线（内标线）使用，把被分析元素的 谱线作为分析线。
处于高能级原子的辐射能被处于 低能级的同类原子所吸收，使谱 线相对强度的对数与浓度对数间 的线性关系受到破坏。
看谱半定量分析
看谱半定量分析
①当元素浓度较高时，谱线产生自吸， 谱线轮廓的中心没有明显的峰值。
②当元素浓度高时，谱线产生严重的自 吸，称为自蚀。
③当元素浓度更高时，严重的自蚀，谱 线轮廓的中心的极小值可以接近背景， 使一条谱线分裂为相邻边缘清晰而另 侧模糊的两条谱线。
式取对数,则得： lgR=blgC+ lgA
是内标法光谱定量分析的基本关系式 相对强度的评定结果理论上已与光谱的激发条件无关。
看谱半定量分析
表明: ‘分析线对’相对强度的对数与待测元素在
试样中的含量的对数成线性关系，因 此可以通过对‘分析线对’相对强度的测 定，实现对待测元素含量的定量分析。
看谱半定量分析
I=acb
I—谱线强度（亮度）
I
a —与分析条件有关 的
常数。
a
B
b—自吸系数
A
c—试样中被测元素的含
量（浓度）
0
c
看谱半定量分析
罗马金公式的物理含义： ①当试样元素浓度低时，b≈1（直线OA）I=ac， 元素浓度与谱线强度成正比(没有自吸) ②0＜b＜1，I=acb（曲线AB）有自吸 ③b=0，I=ac0=a（自吸严重）
看谱半定量分析
•自吸和自蚀不仅使谱线中心 强度下降，而且使谱线变宽。
• 自吸和自蚀的产生均与原子浓 度相关，样品的蒸发速度愈快， 原子在光源蒸气云中浓度愈大， 分布愈宽，自吸与自蚀愈明显。
看谱半定量分析
1.直流电弧的电极温度最高，样品的蒸发 速度最快，故自吸与自蚀最严重，其次 是交流电弧，再次是火花。
看谱半定量分析
看谱分析中，无法依据谱线的绝对强 度来测定试样中某元素的含量，只能 采用谱线的相对强度来确定元素的含 量。即将分析元素的谱线和内标元素 的谱线组成“分析线对”用两条谱线进行 强度的相互比较
看谱半定量分析
一条为被分析元素的谱线，称为 分析线,可用于定性、半定量分 析；另一条为基体元素的谱线， 用于比较的谱线，称为比较线， 半定量时用。
三.谱线的自吸与自蚀 弧焰中边缘部分蒸气原子，一般比弧焰中心原子 处于较低的能级,因而当辐射通过这段路段时， 将为其自身的原子所吸收，而使谱线中心强度减 弱，这种现象称为自吸 当元素浓度高时谱线产生严重的自吸，称为自蚀 随着原子浓度的增加，谱线强度逐渐趋于一恒定 （饱和）值，而不再随浓度的增加而增大
看谱的半定量分析
看谱半定量分析
一.光谱定量分析
光谱定量分析:根据被测试样光谱中欲测元 素的谱线强度来确定该元素在被测试样中 的浓度 依据：分析元素谱线强度与该元素含量之 间存在的比例关系
看谱半定量分析
罗马金公式——当激发条件固定时，被分析 元素谱线的强度与其含量成一函数关系，这 一函数关系可以用经验公式进一步表达：
看谱半定量分析
四.谱线强度评定的常用符号
符 号
≫
＞
≯
≥＝
≤
≮
＜≪
表 大 大于 比 大 等 小 比 小 小
示大
较于于 于 较 于 小
意于
大等
等小
于
义
于于
于于
看谱半定量分析
五.分析标志
Cr5—5345. 77Å Cr6—5348.30Å
Fe71—5353.33Å Fe72—5339.93Å Fe73—5341.02Å
看谱半定量分析
内标法的原理如下:
设待测元素在试样中的含量为C,其所采用的谱线(分 析线)的强度 I ；采用的比较谱线(比较线或称内标线)
的强度为I0, ；,对于金属或合金，通常以其基体元素
为内标，由此得出分析线与内标线的相对强度R:
R=I/I0 = aCb/I0 = Acb 式中A =a/I0, 在内标元素含量和实验条件一定时， A为常数
看谱半定量分析
分析标志的选择应注意以下几点: ①分析线，比较线最好选择在眼睛灵敏度较高的 区域，尽量不要选择在两种颜色的交界处。谱线 有足够的亮度，且稳定性好; ②分析线和比较线之间相距不能太远,致少应在同 一视场中 ,相距要近. ③分析线与比较线均称性要好（激发电位，电离 电位接近） ④要注意第三元素的影响,最好本牌号标志观测本 牌号的试样。 ⑤在分析时，使用的标志灵敏度和准确度要高， 要求分析线、比看较谱半线定有量分明析显的变化。
⑥同一试样需要两个或两个以上的标志进行观测 然后平均求取含量。 ⑦选择好激发电流大小，电极极距以及预然时间 是相当重要的。 ⑧全面考虑被测试样的组成，试样组成的变化对 谱线强度的改变有时相当显著。
看谱半定量分析
六.第三元素的影响 在选择分析标志过程和实际看谱分析 中，时常会遇到分析同一种元素时， 由于试样成分的改变，该元素的谱线 强度随之不同，甚至比较线的强度也 有了改变。
2.自吸与自蚀多出现在共振线 3.弧层越厚，直流电弧弧层较厚，自吸现
象最严重。
看谱半定量分析
定量分析时应注意： 定量分析适合于低浓度，此时误差较小。 无自吸的谱线可做分析线。
看谱半定量分析
四.看谱半定量分析 看谱分析方法既通过“目视”可以从元素的特征 谱线识别该元素的有无，又可以用分析线和 比较线（基体线）进行谱线强度的相对比较， 来迅速确定给出试样中待测元素的大致含量。
看谱半定量分析
‘分析标志’也称‘分光标志’,它是目视测定含量的 主要依据,根据分析标志可以查出某一元素的分析线 与比较线的某一相对强度,确定某元素含量是多少.
Cr% 0.3 0.65 1.0～1.1 1. 9～2.0 2.5～3.0
强度评定
Cr5 =71 Cr6 =71 Cr5 =72 Cr5 =73 Cr5＞73; Cr6 =72
结论：看谱半定量分析只适合于低浓度， 此时误差较小。
看谱半定量分析wenku.baidu.com
二.内标法或均称线对法
对罗马金公式取对数 lgI=blgc+lga
谱线强度的对数与元素浓度的对数成正比。 谱线强度受多种因素的影响，很难完全稳定, 以谱线的绝对强度进行定量分析误差极大
看谱半定量分析
内标法或均称线对法 利用分析线和比较线谱线强度比对元素含量来进行 光谱定量分析，这种比较方法在光谱分析中被称之 为内标法或均称线对法。所选用的比较线称为内标 线，基体元素谱线的强度在一定的激发条件下可看 作是固定不变的，所以可以选择各种强度不等的基 体线作为比较线（内标线）使用，把被分析元素的 谱线作为分析线。
