电压互感器的作用
电压互感器作用
电压互感器作用电压互感器是一种用于测量高电压的装置，它通过互感原理将高压侧电压转换为低压侧的电压，以便对电网的电压进行监测和控制。
电压互感器广泛应用于变电站、工矿企业等场所，具有重要的作用。
首先，电压互感器可以将高电压转换为低电压。
电网中的电压通常是几千伏甚至几百千伏，而电力设备中使用的电压一般在几百伏至几千伏之间。
为了确保电力设备的正常运行，需要通过电压互感器将电网的高电压转变为适合设备使用的低电压。
这样做不仅可以减少对电力设备的损坏，还可以提高设备的安全性和可靠性。
其次，电压互感器可以提供准确的电压测量。
电压互感器是一种高精度的测量装置，可以实时准确地测量电网的电压。
通过对电网电压的监测，可以及时掌握电力系统的运行情况，判断是否存在电压异常或故障。
基于这些数据，电力工程师可以进行相应的调整和维护，以保证电力系统的正常运行。
此外，电压互感器还可以提供电压的相位信息，有助于检测电压的相位差异，预防和排除潜在的故障。
另外，电压互感器还可以连接到保护装置，起到过压保护的作用。
在电力系统中，有时会发生电压偏高的情况，这可能导致设备的损坏甚至引发火灾等安全事故。
为了防止这种情况的发生，电压互感器可以与保护装置配合使用，一旦超出设定的电压范围，保护装置就会自动切断电源，保护设备和人员的安全。
此外，电压互感器还可以用于电能计量。
电能计量是电力行业中的重要环节，是指对电网中的电能进行实时测量和统计。
电压互感器可以将电网中的高电压转换为适合仪表使用的低电压，通过仪表对电能的消耗进行统计。
这对于电力公司来说，既可以实时了解用户的电能消费情况，也可以根据统计信息进行电价调整和收费。
综上所述，电压互感器因其重要作用被广泛应用于电力系统中。
它可以将高电压转换为低电压，提供准确的电压测量，连接到保护装置起到过压保护的作用，还可以用于电能计量。
通过电压互感器的使用，可以提高电力设备的安全性和可靠性，确保电力系统的正常运行。

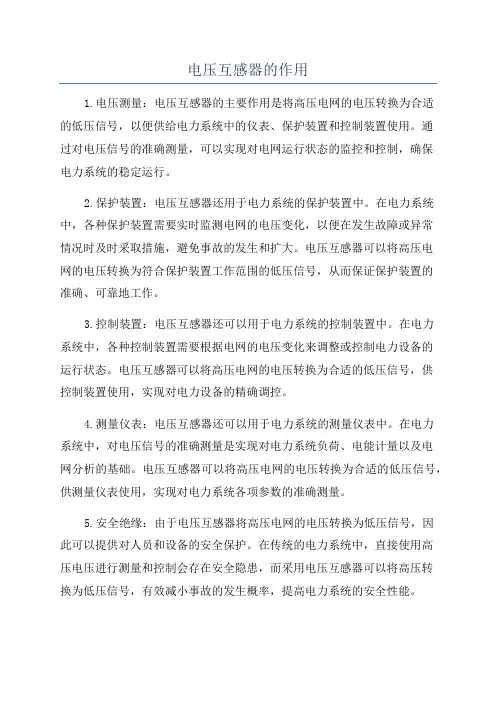

电压互感器的作用
电压互感器的作用1.电压测量：电压互感器的主要作用是将高压电网的电压转换为合适的低压信号，以便供给电力系统中的仪表、保护装置和控制装置使用。
通过对电压信号的准确测量，可以实现对电网运行状态的监控和控制，确保电力系统的稳定运行。
2.保护装置：电压互感器还用于电力系统的保护装置中。
在电力系统中，各种保护装置需要实时监测电网的电压变化，以便在发生故障或异常情况时及时采取措施，避免事故的发生和扩大。
电压互感器可以将高压电网的电压转换为符合保护装置工作范围的低压信号，从而保证保护装置的准确、可靠地工作。
3.控制装置：电压互感器还可以用于电力系统的控制装置中。
在电力系统中，各种控制装置需要根据电网的电压变化来调整或控制电力设备的运行状态。
电压互感器可以将高压电网的电压转换为合适的低压信号，供控制装置使用，实现对电力设备的精确调控。
4.测量仪表：电压互感器还可以用于电力系统的测量仪表中。
在电力系统中，对电压信号的准确测量是实现对电力系统负荷、电能计量以及电网分析的基础。
电压互感器可以将高压电网的电压转换为合适的低压信号，供测量仪表使用，实现对电力系统各项参数的准确测量。
5.安全绝缘：由于电压互感器将高压电网的电压转换为低压信号，因此可以提供对人员和设备的安全保护。
在传统的电力系统中，直接使用高压电压进行测量和控制会存在安全隐患，而采用电压互感器可以将高压转换为低压信号，有效减小事故的发生概率，提高电力系统的安全性能。
总之，电压互感器是电力系统中非常重要的设备，主要用于将高压电网的电压变化转换为低压的测量信号，供测量、保护和控制装置使用。
它的作用包括电压测量、保护装置、控制装置、测量仪表以及安全绝缘。
通过对电网电压的准确测量和控制，可以实现对电力系统的稳定运行和安全保护。
电压互感器及电流互感器的作用、原理及两者区别
电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。
互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。
电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。
大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。
则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。
有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。
电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。
在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。
电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。
原线圈串接在待测电路中时，它两端的电压降极小。
副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。
由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。
如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。
电流互感器次级电流最大值，通常设计为标准值5A。
不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

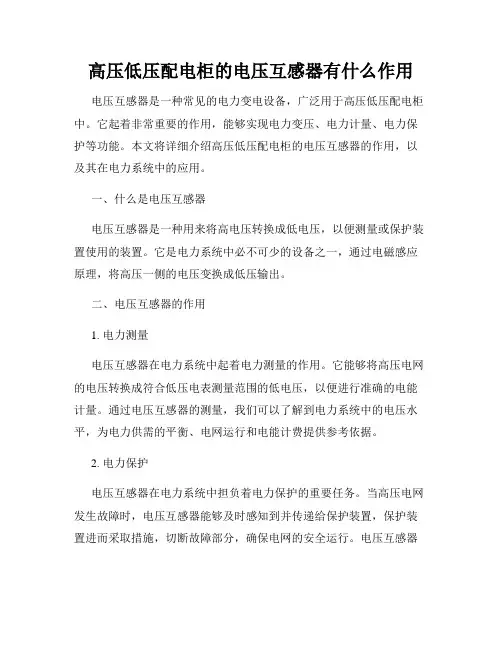

高压低压配电柜的电压互感器有什么作用
高压低压配电柜的电压互感器有什么作用电压互感器是一种常见的电力变电设备，广泛用于高压低压配电柜中。
它起着非常重要的作用，能够实现电力变压、电力计量、电力保护等功能。
本文将详细介绍高压低压配电柜的电压互感器的作用，以及其在电力系统中的应用。
一、什么是电压互感器电压互感器是一种用来将高电压转换成低电压，以便测量或保护装置使用的装置。
它是电力系统中必不可少的设备之一，通过电磁感应原理，将高压一侧的电压变换成低压输出。
二、电压互感器的作用1. 电力测量电压互感器在电力系统中起着电力测量的作用。
它能够将高压电网的电压转换成符合低压电表测量范围的低电压，以便进行准确的电能计量。
通过电压互感器的测量，我们可以了解到电力系统中的电压水平，为电力供需的平衡、电网运行和电能计费提供参考依据。
2. 电力保护电压互感器在电力系统中担负着电力保护的重要任务。
当高压电网发生故障时，电压互感器能够及时感知到并传递给保护装置，保护装置进而采取措施，切断故障部分，确保电网的安全运行。
电压互感器的保护功能对于预防和减少电力系统中的故障以及保护设备的安全非常关键。
3. 电力监测与调控电压互感器可以用于电力监测与调控。
通过对电压互感器的监测，可以实时了解电力系统中的电压波动情况，包括过高、过低、过载等异常情况。
根据监测结果，电力系统可以及时调整电力输出，确保电网的稳定运行。
4. 电力质量分析电压互感器还可以用于电力质量分析。
通过对电压互感器输出电压的采集和分析，可以了解电力系统中的电压波形、电流波形等参数。
这对于发现电力系统中的潜在问题、调整电力质量，提高电力供应的可靠性和稳定性具有重要意义。
三、电压互感器在电力系统中的应用电压互感器在电力系统中应用广泛。
它通常用于变电站、配电柜等场所，用于测量和保护系统中的电压。
在变电站中，电压互感器用于测量变电站内部各个电压等级的电压，以及传递给保护装置进行故障检测和保护动作。
在配电柜中，电压互感器用于测量配电柜内部的电压，以便及时发现电力异常，保护电器设备的安全运行。
(高压电气测量技术)电压电流互感器
电压互感器电压互感器的作用是隔离高电压，并把高电压变为低电压，供继电保护、自动装置和测量仪表获取一次侧电压信息。
电压互感器的配置原则是：应满足测量、保护、同期和自动装置的要求；保证在运行方式改变时，保护装置不失压、同期点两侧都能方便地取压。
通常如下配置：1、母线6～220kV电压级的每组主母线的三相上应装设电压互感器，旁路母线视回路出线外侧装设电压互感器的需要而确定。
2、线路当需要监视和检测线路断路器外侧有无电压，供同期和自动重合闸使用，该侧装一台单相电压互感器3、发电机一般在出口处装两组。
一组（三只单相、双绕组接线）用于自动调节励磁装置。
一组供测量仪表、同期和继电保护使用，该组电压互感器采用三相五柱式或三只单相接地专用互感器，接成接线，辅助绕组接成开口三角形，供绝缘监察用。
当互感器负荷太大时，可增设一组不完全星形连接的互感器，专供测量仪表使用。
50MW及以上发电机中性点常还设一单相电压互感器，用于100%定子接地保护。
4、变压器变压器低压侧有时为了满足同步或继电保护的要求，设有一组电压互感器。
5、330～500kV电压级的电压互感器配置：双母线接线时，在每回出线和每组母线三相上装设。
一个半断路器接线时，在每回出线三相上装设，主变压器进线和每组母线上则根据继电保护装置、自动装置和测量仪表的要求，在一相或三相上装设。
线路与母线的电压互感器二次回路不切换。
影响误差的主要因素：1、一次电流2、二次负载：二次负荷阻抗增加，比差向负方向增大，角差向正方向增大。
3、负载功率因素：比差按正弦曲线规律变化，角差按余弦规律变化。
三、电压互感器的选择：1、额定电压的选择：三相式电压互感器(用于3～15kV系统)，其一、二次绕组均接成星形，一次绕组三个引出端跨接于电网线电压上，额定电压均以线电压表示，分别为UNS和100V。
单相式电压互感器，其一、二次绕组的额定电压的表示有两种情况：1、单台使用或两台接成不完全星形，一次绕组两个引出端跨接于电网线电压上(用于3～35kV 系统)，一、二次绕组额定电压均以线电压表示，分别为UNS 和IOOV；2、三台单相互感器的一、二次绕组分别接成星形(用于3kV及以上系统)，每台一次绕组接于电网相电压上，单台的一、二次绕组的额定电压均以相电压表示，分别为和100/3V V。
电压互感器（PT）熔断器熔断现象及分析
电压互感器（PT）熔断器熔断现象及分析电压互感器(PT)熔断器熔断现象及分析1、电压互感器(PT) 的作⽤及特点1．1 电压互感器(PT)的作⽤：a．将⼀次回路的⾼电压、转为⼆次回路的标准低电压(通常为1OOV)，监视运⾏中的电源母线及电⼒设备运⾏状况，并提供测量仪表、继电保护及⾃动装臵所需电压量，保证系统正常运⾏。
是电⼒系统中供测量和保护⽤的重要设备。
b．使⼆次回路可采⽤低电压控制电缆，且使屏内布线简单，安装⽅便，可实现远⽅控制和测量。
c．使⼆次回路不受⼀次回路限制。
接线灵活，维护、调试⽅便。
d．使⼆次与⼀次⾼压部分隔离，且⼆次可设接地点。
确保⼆次设备和⼈⾝安全。
1．2 电压互感器(PT)的⼯作特点是：a．电压互感器(PT )的⼯作原理与变压器相似，⼀次绕组并联于被测回路的⼀次系统电路之中。
⼀次测的电压为电⽹运⾏电压，不受互感器⼆次侧负荷的影响，电压互感器相当于⼀个副边开路的变压器。
b．相对于⼆次侧(简称⼆次)的负载来说，电压互感器的⼀次内阻抗较⼩，以⾄可以忽略．可以认为电压互感器是⼀个电压源。
c．⼆次侧绕组与测量仪表或继电器的电压线圈并联。
阻抗较⼤，通过⼆次回路的电流很⼩，所以正常情况下电压互感器在接近于空载状态下运⾏。
d．电压互感器在运⾏中，电压互感器⼆次侧可以开路。
但不能短路。
如⼆次侧短路，除了可能产⽣共振过电压外，还会产⽣很⼤的短路电流，将电压互感器烧坏。
e．电压互感器正常⼯作的磁通密度接近饱和值，系统故障时电压下降，磁通密度下降。
2、电压互感器熔断器熔断的原因：原绕组与被测电路之间经熔断器连接，熔断器即是原绕组的保护元件，⼜是控制电压互感器是否接⼊电路的控制元件。
运⾏中的电压互感器⼆次绕组基本维持在额定电压值上下，如果⼆次回路中发⽣短路，必然会造成很⼤的短路电流。
为了及时切断⼆次的短路电流，在电压互感器⼆次回路内也必须安装熔断器或⼩型空⽓⾃动开关。
作为⼆次侧保护元件。
所以在⼩接地短路电流系统中，电压互感器⼀、⼆次侧都通过熔断器和系统及负荷相连接的。
电压互感器介绍
平衡绕组：平衡上下铁芯柱的磁势,保证正确的电压变换关系,即保证测量准确度
220kV串级式电压互感器
右图是220kV四级串级式电压互感器。上铁芯对地为额定电压的3/4,下铁芯对地为额定电压的1/4。绕组边缘线匝与铁芯之间为额定电压的1/4。二次绕组只与最下面一个铁芯柱耦合。 平衡绕组在同一铁芯的上下柱上,匝数相等,反极性连接。平衡上下铁芯柱的磁势 连耦绕组：两铁芯相邻的铁芯柱上,匝数相同,反极性连接。电压均匀分布,不影响准确级。
3．选择容量 电压互感器的型号和准确级确定以后,与此准确级对应的额定容量即已确定 可从本书附录四有关手册中查得 。 为了保证电压互感器的准确级,其二次侧所带负荷的实际容量不能超过额定容量。 计算电压互感器的二次负荷容量时,必须注意互感器的接线方式和二次负荷的连接方法,可查有关手册。
电容式电压互感器
电容式电压互感器 CVT 在国外已有四十多年的发展历史,在72.5～1000kV电力系统中得到普遍应用。国产CVT从1964年在西安电力电容器厂诞生以来,也积累了三十五年的制造和运行经验,现已进入成熟期。 电容式TV和GIS中电磁式TV两种类型可作为500kV电压互感器
电容式电压互感器的工作原理
油浸式电压互感器按结构分类
5 普通结构 单级式 和串级结构两种。3~35kV电压等级都制成普通结构,110kV及以上电压等级的电压互感器才制成串级结构。在我国,电压大于330kV只生产电容式。
JDZJ-10
JDQX-220
JDJ2-35
JZW-10
JSJW-10
JCC— 110
YDR-110
图 d 所示为一台三相五柱式 电压互感器接线。一次绕组接 成星形,且中性点接地。基本 二次绕组也接成星形,并且中性 点也接地。既可测量线电压．又 可测量相电压。
电压互感器的主要用途有
电压互感器的主要用途有电压互感器是一种测量电网中电压的设备。
其主要用途包括以下几个方面：1.电压测量：电压互感器常用于电力系统中，用于测量各个电气设备中的电压。
通过互感器将高压侧的电压变换为低压侧的电压，可以便于电压的测量和监控。
在电力系统中，电压的准确测量对于电力设备的运行安全和电能计量非常重要。
2.保护和控制：电压互感器广泛应用于电力系统的保护和控制装置中。
在电力系统中，电压异常或故障往往会导致设备的损坏或电力系统的故障。
电压互感器可以通过检测电网中的电压变化，及时进行保护动作，保护系统中的设备免受电压过高或过低的损害。
3.继电器和自动化装置：在电力系统的自动化装置和继电器中，电压互感器被广泛应用。
通过将电压信号变换为相应的电信号，电压互感器可以提供给自动化装置和继电器所需的输入信号。
这些装置通常用于自动调节系统的电压、频率和功率因素等电气参数，以实现电力系统的稳定运行。
4.电能计量：电压互感器在电能计量系统中起到重要的作用。
电能计量是指通过测量电源提供的电能或电力用户消耗的电能，为电力系统的电能结算和计费提供依据。
电压互感器输出的电压信号可以用于电能计量装置中的电压测量，从而准确地计算出电能或电力用户的电费。
5.综合监测：电压互感器还可以用于综合监测电力系统中的电气参数。
通过互感器将电压信号变换为合适的电信号，可以实时监测电力系统的电压变化、相序、相位差等参数。
这些监测数据可以用于系统的故障诊断、故障预警和系统运行状态分析等应用。
此外，电压互感器还可以用于电力系统中的电能质量监测、电力负荷管理、设备状态检测等方面，以不同的应用需求为基础，可以进一步开发出各种功能和特殊要求的电压互感器。
总之，电压互感器在电力系统中发挥着重要的作用，对于保证电力设备运行的安全性、提高电能质量和实现电能计量等方面起着至关重要的作用。
电压互感器的类型及其作用互感器
电压互感器的类型及其作用 - 互感器电压互感器是非经常见的电气设备，其作用是将高电压按比例关系变换成100V或更低等级的标准二次电压，供爱护、计量、仪表装置使用。
电压互感器种类繁多，不同的应用场合应用不同的电压互感器，按不同分类规章电压互感器分类也不同。
本文从不同角度介绍电压互感器的类型及其作用。
一、电压互感器安装地点分类按安装地点可分为户内式和户外式。
35kV及以下多制成户内式;35kV以上则制成户外式。
二、电压互感器按相数分类按相数可分为单相和三相式。
单相电压互感器，一般在35KV及以上电压等级接受。
三相电压互感器，一般在35KV及以下电压等级接受。
三、电压互感器按绕组分类按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组帮助二次侧，供接地爱护用。
四、电压互感器按绝缘方式分类按绝缘方式可分为干式、浇注式、油浸式和充气式。
干式电压互感器。
由一般绝缘材料浸渍绝缘漆作为绝缘，多用在500V及以下低电压等级。
浇注绝缘电压互感器。
由环氧树脂或其他树脂混合材料浇注成型，多用在35KV及以下电压等级。
油浸式电压互感器。
由绝缘纸和绝缘油作为绝缘，是我国最常见的结构型式，常用在220KV及以下电压等级。
气体绝缘电压互感器。
由气体作主绝缘，多用在超高压、特高压。
五、电压互感器按工作原理分类按工作原理划分，还可分为电磁式电压互感器、电容式电压互感器和电子式电压互感器。
电磁式电压互感器。
依据电磁感应原理变换电压，原理与基本结构和变压器完全相像，我国多在220KV及以下电压等级接受。
电容式电压互感器。
由电容分压器、补偿电抗器、中间变压器、阻尼器及载波装置防护间隙等组成，目前我国110KV-500KV电压等级均有应用，超高压只生产电容式电压互感器。
电子式电压互感器。
通过光电变换原理以实现电压变换，近年来才开头使用。
六、电压互感器按用途分类电压互感器按用途可以分为测量用和爱护用两类。
电压互感器的作用
电压互感器的作用电压互感器（Voltage Transformer）也被称为电压变压器，是一种电气设备，它主要用于测量系统中高压线路中的电压值，并将其降压为安全范围内的电压值，以便进行测量和保护等操作。
在电力系统中，电压互感器是一项非常重要的组成部分，其作用不仅仅是提供适合于测量仪表的电压，它还能够提供足够的信号来触发保护装置，防止电力系统发生故障，从而保证电力系统的安全可靠运行。
下面我们将介绍电压互感器的作用，以及它在电力系统中的应用。
作用电压互感器的作用是将高电压降压为低电压，以满足仪表或保护控制设备的需要。
例如，在电站变电站的电力系统中，高电压线路通过电压互感器连接到调压装置、电能仪表、保护装置等设备上。
万一电站变电站出现事故，如果没有电压互感器提供适合的电压信号，这些设备将无法正常工作。
同时，在电力系统的负荷侧，电压互感器能够提供所需的电压信号，以控制住负荷的功率因数和稳定电网电压。
另外，电压互感器还可以用于电气保护中，比如在低压侧进行测量，以便及时对故障情况进行判断和处理。
电压互感器还可以用于测量电压的频率、相位等参数，以便在电气系统稳定运行和调试阶段进行使用。
应用电压互感器广泛应用于电力系统，它可以用于高、中、低压电力系统的电压变换。
对于电力系统的运行和维护，电压互感器的应用至关重要，因为它不仅能够提供所需的精确电压信号，还能够预防电力系统的短路、电弧和过载等故障情况。
1.测量仪表系统在低电压侧，电压互感器可以作为测量仪表系统的输入转换器。
将高电压侧的电压信号转换为低电压信号，然后将其输入到仪表系统中进行测量和分析。
电压互感器还可以提供所需的电压信号以控制负荷的功率因数和稳定电网电压等。
2.电力系统监测和保护电压互感器在电力系统监测和保护中扮演一个重要的角色。
在发生故障时，电压互感器能够提供适用于绝缘电阻仪和保护设备的信号，以识别并定位故障位置。
通过正确的使用电压互感器进行监测和保护，可以有效地提高电力系统的安全性和稳定性。
电压互感器的功能
电压互感器的功能电压互感器（Voltage Transformer，简称VT）是一种电力系统中常用的测量设备，用于测量和传输高压电网中的电压信号。
它可以将高电压信号转变为低电压信号，以便于测量和控制系统的使用。
电压互感器具有多种功能，本文将从准确测量电压、保护系统安全、降低测量成本等方面进行详细介绍。
电压互感器的主要功能是准确测量电压。
在电力系统中，电压是一个重要的参数，直接影响着电网的稳定运行和设备的正常工作。
电压互感器通过将高电压信号转换为低电压信号，提供给测量仪表进行准确测量。
这样可以确保测量结果的精确性，为电力系统的运行和管理提供可靠的数据支持。
电压互感器在保护系统安全方面发挥着重要作用。
在电力系统中，电压互感器常用于保护设备和线路。
通过对高压电网的电压进行准确测量，可以及时发现电网中的故障和异常情况。
一旦发现电网出现过高或过低的电压，电压互感器会立即向保护装置发送信号，触发保护装置的动作，保护系统的安全运行。
电压互感器还能够降低测量成本。
在电力系统中，高压电网的电压通常较高，不适合直接用于测量和控制系统。
而电压互感器可以将高电压信号转变为低电压信号，方便测量仪表进行测量和控制。
这样可以避免使用高压测量设备，降低了测量成本，提高了测量的经济效益。
电压互感器还具有一些其他功能。
例如，它可以提供电力系统的电压波形信息，用于分析和故障诊断。
同时，电压互感器还可以用于电力系统的监测和管理，通过对电网电压的实时监测，及时掌握电力系统的运行情况，为运维人员提供决策依据。
在使用电压互感器时，需要注意以下几点。
首先，要选择合适的电压互感器，根据需要测量的电压范围和精度要求进行选择。
其次，要保证电压互感器的安装和连接正确可靠，避免测量误差和安全隐患。
最后，要定期对电压互感器进行检测和校准，确保其工作状态和测量准确性。
电压互感器在电力系统中具有重要的功能和作用。
它可以准确测量电压、保护系统安全、降低测量成本等。
电压互感器的作用是
电压互感器的作用是：把高电压按比例关系变换成100V标准二次电压，供计量、仪表装置和继电保护使用。
同时使用电压互感器可以将高电压与电气工作人员隔离。
如电压表两端实际值100V，但表指示值为一次电压值。
电压互感器是开路运行的特殊变压器。
电压互感器一次熔丝采用RN2或RN4熔断器，又叫专用保险。
其熔丝的额定电流0.5A，保险管采用石英沙填制，因而具有较好的灭弧能力和较大的断流容量，该熔丝用镍铬丝制成，总电阻约90Ω，具有限制电流的作用。
若用普通熔丝代替既不能具有限制电流的，又不能熄灭电弧，很可能烧毁设备，甚至更大面积的停电。
电压互感的铭牌解释1、两台JDJ-10，一，二次绕组均接为V型，只能测线电压2、JSJW-10可测线电压和相电压并带有绝缘监视。
正常时开口三角形两端电压为零。
当系统发生接地时开口三角形两端会产生约100V的电压，继电器动作，发出接地报警信号。
电压互感器一次熔丝采用RN2或RN4熔断器，又叫专用保险，其熔丝的额定电流0.5A，保险管采用石英沙填制，因而具有较好的灭弧能力和较大的断流容量（不小于1000兆伏安）该熔丝用镍铬丝制成，总电阻约90Ω，具有限制电流的作用。
若用普通熔丝代替既不能具有限制电流的，又不能熄灭电弧，很可能烧毁设备，甚至更大面积的停电。
电压互感器熔丝熔断后的现象，如何判断、处理？现象：电压表指示不正现常，由于电压互感器二次所接的设备不同，因此熔丝熔断后电压表的指示可能出现各种不同的情况，但一般地说：非故障相的电压保持正常，与故障相相关的电压表会有不同程度的降低。
当电压互感器一次熔丝熔断，带有绝缘监视的三相五柱电压互感器，开口三角形两端会产生约33V的电压，接入该两端的继电器动作，发出报警信号。
何判断、处理首先检查二次熔断器，用万用表250V档测熔断器两端，无电压正常，有电压确定该熔丝熔断，处理更换熔丝，检查一次熔断器须将电压互感器退出运行，即拉开一次隔离开关，且取下二次熔丝。
电压互感器的作用与用途
电压互感器的作用与用途电压互感器的作用与用途电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。
精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。
电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。
那是不可能的，而且也是绝对不允许的。
如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V 的仪表，就可以通过电压互感器，测量和监视线路上的电压。
电压互感器的作用
电压互感器的作用
电压互感器是一种将高压电流变压为低压电流的装置，其作用主要有以下几个方面：
1. 电能计量：电压互感器能够将高压电流变压为低压电流，通过与电表连接，实现对电能的计量。
在电力系统中，电压互感器常常与电流互感器一起工作，共同完成电能的计量工作。
2. 保护装置：电压互感器还可以用于电力系统的保护装置。
在电力系统中，电压互感器将高压电流变压为低压电流后，输入到保护装置中，用于检测电力系统的电压变化情况，并根据设定的阈值，实现对电力系统的过流、过压等故障的保护。
3. 控制系统：电压互感器可以用于电力系统的控制系统中，用于检测电压的变化情况。
通过对电压的检测，可以实时监测电力系统的状态，并根据需要进行相应的调节和控制，以保证电力系统的稳定运行。
4. 测试和诊断：电压互感器常常作为测试和诊断的工具使用。
通过对电压的测试和分析，可以判断电力系统的运行状态，检测电力系统中的故障和异常情况，并对电力系统进行诊断和分析，以实现对电力系统的维护和管理。
5. 其他应用：电压互感器还可以用于逆变器、电力质量监测、工业自动化、电力电子设备等领域。
在逆变器中，电压互感器常用于检测逆变器的输出电压，并提供反馈信号，用于实现对逆变器输出电压的控制和调节。
在电力质量监测中，电压互感
器用于检测电力系统的电压波形和谐波等信息，以评估电力系统的质量情况。
在工业自动化和电力电子设备中，电压互感器常用于提供各种电压信号，用于实现对设备的控制和调节。
综上所述，电压互感器在电力系统和工业领域中具有重要的作用，能够实现电能计量、保护装置、控制系统、测试和诊断等功能，并在逆变器、电力质量监测、工业自动化等特定应用中有广泛的应用前景。
电压互感器的作用与用途
电压互感器的作用与用途电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。
精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。
电压互感器和变压器很相象，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V和380V，有的是高压几万伏甚至几十万伏。
要直接测量这些低压和高压电压，就需要根据线路电压的大小，制作相应的低压和高压的电压表和其他仪表和继电器。
这样不仅会给仪表制作带来很大的困难，而且更主要的是，要直接制作高压仪表，直接在高压线路上测量电压。
那是不可能的，而且也是绝对不允许的。
如果在线路上接入电压互感器变换电压，那么就可以把线路上的低压和高压电压，按相应的比例，统一变换为一种或几种低压电压，只要用一种或几种电压规格的仪表和继电器，例如通用的电压为100V的仪表，就可以通过电压互感器，测量和监视线路上的电压。
电压互感器的作用及原理
电压互感器的作用及原理一、作用电压互感器是一种用于测量、保护和控制系统中电压的装置。
它主要用于将高电压变换为低电压，以便供给测量仪器或保护装置使用。
其作用主要有以下几个方面：1.测量电压：电压互感器能够将高压线路的电压变换为低压，使之适合测量仪表的使用。
通过电压互感器，我们可以准确地测量出电网中的电压值，为电力系统的运行提供准确的电压数据。
2.保护装置：电压互感器在电力系统中起到重要的保护作用。
它能够将高压线路的电压变换为低电压，以供保护装置使用。
当电力系统出现过压、欠压等异常情况时，电压互感器能够及时地将这些异常信号传递给保护装置，从而实现对电网的保护。
3.控制系统：电压互感器在电力系统的控制系统中也起到了重要的作用。
它能够将高压线路的电压变换为低电压，以供控制装置使用。
通过电压互感器，控制系统可以及时地获取电网的电压信息，从而实现对电力系统的精确控制。
二、原理电压互感器的工作原理是通过电磁感应实现的。
它主要由磁铁、绕组和铁芯组成。
1.磁铁：磁铁是电压互感器中的一个重要组成部分。
它能够产生一个磁场，用于与电流互相作用，从而实现电磁感应。
2.绕组：电压互感器中有两个绕组，一个是一次绕组，一个是二次绕组。
一次绕组通常接在高压线路上，用于感应高压电流产生的磁场；而二次绕组通常接在测量仪表或保护装置上，用于输出低电压信号。
3.铁芯：铁芯是电压互感器中的另一个重要组成部分。
它的作用是增强磁场的感应效果。
铁芯通常由硅钢片叠压而成，具有较高的导磁性能，能够有效地集中和引导磁场，从而提高电磁感应的效果。
当高压线路通过一次绕组时，会产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中感应出一个较低的电压信号。
这个信号可以通过连接在二次绕组上的测量仪表或保护装置进行测量、保护或控制。
电压互感器的工作原理可以通过以下公式来表示：U2 = N2/N1 * U1其中，U2表示二次绕组的电压，N2表示二次绕组的匝数，N1表示一次绕组的匝数，U1表示一次绕组的电压。

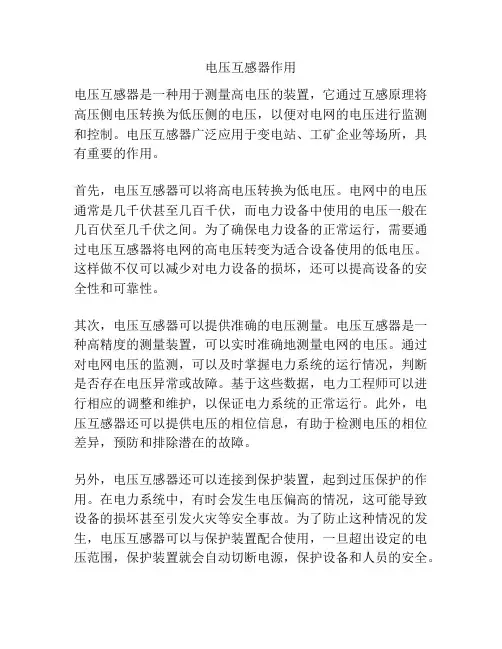

电压互感器作用
电压互感器作用电压互感器是一种常用的电流检测装置，它可以检测、测量和保护系统中的电压。
电压互感器的作用一般包括：电压检测、控制、调整、稳定和保护。
它可以通过变压器输出的电压信号检测输出的电压，从而控制电压的变化，以保持系统的稳定性，以及保护系统不受电压的暴力变化的影响。
电压互感器的作用非常多，它可以用来检测电压、测量电压、控制电压和外电压等。
电压检测是它最重要的功能，它可以检测到系统中的电压水平，从而及时发现电压的变化或波动，使系统能够及时做出正确的应对措施。
此外，电压互感器也可以用来控制电压，可以通过改变变压器的电压输出来控制系统的电压，以维持系统的稳定性。
电压互感器的另一个重要的作用是电压保护。
它可以监测系统中的变化，如果发现电压变化大于一定水平，则可以及时采取措施保护电压，避免出现暴力变化现象，使系统稳定运行。
电压互感器的应用非常广泛，几乎可以应用于所有电力系统中。
它可以检测电压，控制电压，以及保护电压。
电压互感器的技术发展也在不断提高，它的使用范围也在日益扩大。
在当今的电力系统中，电压互感器发挥着至关重要的作用。
它不仅可以检测电压的大小，还可以控制电压的变化，以保护系统不受电压的暴力变化影响，保证系统的稳定性。
因此，在电力系统中，电压互感器是不可缺少的，它不仅对系统的性能提供了关键性的保障，而且能够有效地提高系统的可靠性。
总之，电压互感器是一种非常重要的测试装置，它的作用可以概括为：电压检测、控制、调整、稳定和保护。
它可以检测出电压的大小及时发现电压的变化，并及时采取措施保护电压，以确保系统稳定运行。
因此，在电力系统中，电压互感器是一个非常重要的设备，它能够及时发现电压的变化，保护系统不受电压的暴力变化影响，从而保证系统的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电压互感器的作用电压互感器实质上是一台降压变压器，将高电压转换成一定值的低电压以供测量等使用2011-6-23 22:06 raymand11|六级为计量、测量、保护设备提供电压信号2011-6-24 04:03 越策越神|四级电压互感器的作用是：把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。
同时，使用电压互感器可以将高电压与电气工作人员隔离。
电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。
电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。
当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。
可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。
简单的说就是“检测元件”。
电压互感器原理电压互感器是一个带铁心的变压器。
它主要由一、二次线圈、铁心和绝缘组成。
当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。
改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。
电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
2011-9-16 13:29 鑫华福电力|八级电压互感器的分类（1）按安装地点可分为户内式和户外式。
35kV及以下多制成户内式；35kV以上则制成户外式。
（2）按相数可分为单相和三相式，35kV及以上不能制成三相式。
（3）按绕组数目可分为双绕组和三绕组电压互感器，三绕组电压互感器除一次侧和基本二次侧外，还有一组辅助二次侧，供接地保护用。
（4）按绝缘方式可分为干式、浇注式、油浸式和充气式，干式浸绝缘胶电压互感器结构简单、无着火和爆炸危险，但绝缘强度较低，只适用于6kV以下的户内式装置；浇注式电压互感器结构紧凑、维护方便，适用于3kV～35kV户内式配电装置；油浸式电压互感器绝缘性能较好，可用于10kV以上的户外式配电装置；充气式电压互感器用于SF6全封闭电器中。
（5）此外，还有电容式电压互感器，电容式电压互感器实际上是一个单相电容分压管，由若干个相同的电容器串联组成，接在高压相线与地面之间，它广泛用于110kV～330kV的中性点直接接地的电网中。
电压互感器工作原理其工作原理与变压器相同，基本结构也是铁心和原、副绕组。
特点是容量很小且比较恒定，正常运行时接近于空载状态。
电压互感器本身的阻抗很小，一旦副边发生短路，电流将急剧增长而烧毁线圈。
为此，电压互感器的原边接有熔断器，副边可靠接地，以免原、副边绝缘损毁时，副边出现对地高电位而造成人身和设备事故。
测量用电压互感器一般都做成单相双线圈结构，其原边电压为被测电压（如电力系统的线电压），可以单相使用，也可以用两台接成V-V形作三相使用。
实验室用的电压互感器往往是原边多抽头的，以适应测量不同电压的需要。
供保护接地用电压互感器还带有一个第三线圈，称三线圈电压互感器。
三相的第三线圈接成开口三角形，开口三角形的两引出端与接地保护继电器的电压线圈联接。
正常运行时，电力系统的三相电压对称，第三线圈上的三相感应电动势之和为零。
一旦发生单相接地时，中性点出现位移，开口三角的端子间就会出现零序电压使继电器动作，从而对电力系统起保护作用。
线圈出现零序电压则相应的铁心中就会出现零序磁通。
为此，这种三相电压互感器采用旁轭式铁心（10KV及以下时）或采用三台单相电压互感器。
对于这种互感器，第三线圈的准确度要求不高，但要求有一定的过励磁特性（即当原边电压增加时，铁心中的磁通密度也增加相应倍数而不会损坏）。
使用注意事项1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。
例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。
由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。
电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。
在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。
因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
施工、安装要点1、副边绕组连同铁心必须可靠接地。
2、副边绝对不容许短路。
1)一般电压互感器按用途分:测量用和保护用2)按相数分:单相和三相3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.6)按装置种类分:户内型和户外型7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。
8）按绝缘介质分：干式，浇注，油浸，气体绝缘等！主要作用如下：1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么是检同期，线路PT 可以为重合闸提供电压信号。
2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通道。
3、目前对一些特殊的供电用户线路提供计量电压。
电容式电压互感器1、概述电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。
CVT最主要的特点是：——耐电强度高，绝缘裕度大，运行可靠。
——能可靠的阻尼铁磁谐振。
成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT 均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。
——优良的顺变响应特性。
当一次短路后其二次剩余电压能在20MS内降到5%以下，特别适应于快速继电保护。
——具有电网谐波监测的专利技术。
2、应用电容式电压感器可在高压和超高压电力系统中用于电压和功率测量、电能计量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。
如有需求，可提供用于谐波电压测量的内部附件及外部接线端子。
（1）安装运行场所：户外或户内。
（2）海拔：330kv及以下产品不超过2000m。
500kv产品不超过1000m，根据订货要求，可提供直至4000m的高原型产品。
（3）环境温度：-40/+40度，-25/+45度。
由用户在订货时选定（也可选择其他温度类别）。
（4）风速：不超过42m/s。
（5）污秽等级：Ⅰ级污秽（外绝缘爬电比距≥17mm/kv)；Ⅲ级污秽（外绝缘爬电比距≥25mm/kv)；Ⅳ级污秽（外绝缘爬电比距≥31mm/kv）。
污秽等级由用户在订货时选择。
（6）复冰厚度：不超过10mm。
（7）地震烈度：不超过8度。
根据用户要求，也可提供更高抗震能力的产品。
（8）系统额定频率：50Hz或60Hz有用户在订货是确定。
（9）系统接地条件：中性点有效接地或中性点非有效接地；由用户在订货时确定。
电压互感器的接线方式,以及其适用范围?1)一般电压互感器按用途分:测量用和保护用2)按相数分:单相和三相3)按变换原理分:电磁式电压互感器(VT)和电容式电压互感器(CVT)4)按绕组个数分:双绕组电压互感器,其低压侧只有一个二次绕组的电压互感器;三绕组电压互感器,有两个分开的二次绕组的电压互感器;四绕组电压互感器,有三个分开的二次绕组的电压互感器.5)按一次绕组对地状态分:接地电压互感器,在一次绕组的一端准备直接接地的单相电压互感器,或一次绕组的星形联结点(中性点)准备直接接地的三相电压互感器;不接地电压互感器,一次绕组的各部分,包括接线端子在内,都是按额定绝缘水平对地绝缘的电压互感器.6)按装置种类分:户内型和户外型7)按结构形式分:单级式电压互感器,一、二次绕组在同一个铁心柱上，绝缘不分级的电压互感器；串级式电压互感器，一次绕组由几个匝数相等、几何尺寸相同的级绕组串联而成，二次绕组与一次绕组的接地端级在同一铁心柱上。
8）按绝缘介质分：干式，浇注，油浸，气体绝缘等！主要作用如下：1、给重合闸提供必要信号，一条线路两侧重合闸的方式要么是检无压，要么是检同期，线路PT 可以为重合闸提供电压信号。
2、现在部分线路PT时用的电容式电压互感器，可以为载波通信提供信号通道。
3、目前对一些特殊的供电用户线路提供计量电压。
电容式电压互感器1、概述电容式电压互感器（简称CVT）,1970年研制出国产第一台330KVCVT,1980年和1985年研制出第一代和第二代500KVCVT,1990 年和1995年研制出第三代和第四代500KVCVT,30多年来积累了丰富的科研、开发设计和生产经验，在国内开发出一代又一代的CVT新产品，带动了国产CVT的发展。
CVT最主要的特点是：——耐电强度高，绝缘裕度大，运行可靠。
——能可靠的阻尼铁磁谐振。
成功采用新型组尼期，严格进行质量控制，确保出厂的每一台CVT 均能在从低到高的任何电压下有效阻尼各种频率的铁磁谐振。
——优良的顺变响应特性。
当一次短路后其二次剩余电压能在20MS内降到5%以下，特别适应于快速继电保护。
——具有电网谐波监测的专利技术。
2、应用电容式电压感器可在高压和超高压电力系统中用于电压和功率测量、电能计量、继电保护、自动控制等方面，并可兼作耦合电容器用于电力线载波通信系统。
如有需求，可提供用于谐波电压测量的内部附件及外部接线端子。
（1）安装运行场所：户外或户内。
（2）海拔：330kv及以下产品不超过2000m。
