电表示数变化专题
电表示数变化(带分析)
不变
滑片移动不影响 R2接入电阻的变 化，总电阻R不 变，A不变。 滑片向右移动， 电压表测量电压 的范围变小，V 变小。
滑片在最左端，
A 变小 A1 不变
R3变大， R2 R3支路电阻变大 R变大，U不变， I变小，A变小
A2 变小
R1不变，其两端电压不变 A1不变。 并联电路干路电流等于各支 路电流之和，A变小， A1不 变， A2变小。 A2变小，它与R2的乘积就是 电压表V的示数，V变小。
V 变小
A 变小
A1 变大
A2 变小
V 变小
R3变大， R2 R3并联电路电阻变大 R变大，U不变， I变小，A变小
R并与R1串联， R2 R3并联电路电阻变大 U并变大， R1两端电压U1 变小，V变小。 U并变大， R2不变， A1 变大。 A示数=A1示数＋A2示数 A变小, A1变大, A2变小。
S断开，电路为
R1
R2
S闭合，电路为
R2
A 变大
V 变大
S断开，电路为
R2
S闭合，电路为
R1
R2
A 变大 A1 不变 V 变大
S都断开，电路为
R2
R3
S都闭合，电路为
R1
R3
A 变大 A1 变大
V1 变小 V2 变大
V1由>0变为0，变小。
V2由<U变为=U，变大。
A 变大 V2 变小 V1 变大 A1 变小
A 变小
V 变小
R2变大， R变大， U不变， I变小， A变小
V的示数， U1=I1R1， R1不变， I1变小， V变小
S
中考物理电表示数变化专题训练

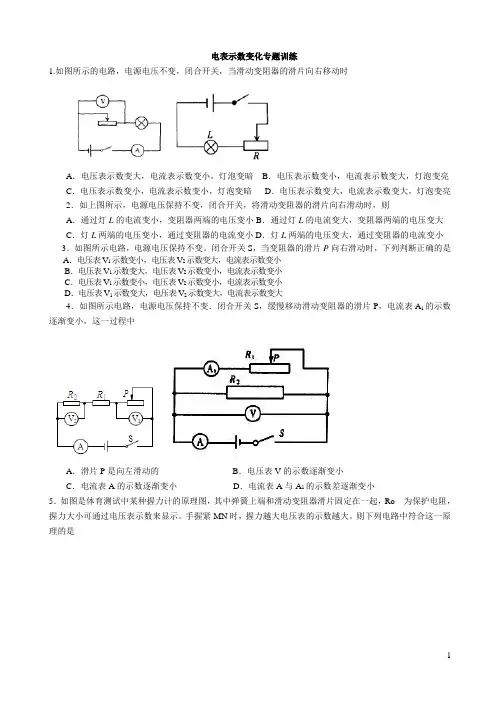

电表示数变化专题训练1.如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮2．如上图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则A．通过灯L的电流变小，变阻器两端的电压变小B．通过灯L的电流变大，变阻器两端的电压变大C．灯L两端的电压变小，通过变阻器的电流变小D．灯L两端的电压变大，通过变阻器的电流变小3．如图所示电路，电源电压保持不变。
闭合开关S，当变阻器的滑片P向右滑动时，下列判断正确的是A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大4．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小5．如图是体育测试中某种握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，Ro 为保护电阻，握力大小可通过电压表示数来显示。
手握紧MN时，握力越大电压表的示数越大。
则下列电路中符合这一原理的是6．如下图所示，当滑片P置于中点时，小灯泡刚好正常发光，当滑片P由中点向b端滑动时，电流表的示数和小要泡的亮度变化情况是A．电流表示数变小，小灯泡变暗B．电流表示数变大，小灯泡变亮C．电流表示数不变，小灯泡变暗D．电流表示数变小，小灯泡亮度不变7．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮C．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮8．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。
电表示数变化原因
电表示数变化”类题型的解析方法运用欧姆定律及串并联电路特点，分析电路中电表示数变化是物理中考重点考查的知识综观近年全国各地的中考物理试题，我们不难发现，判断电表示数变化题出现的频率还结合例题进行分析，并归纳出判断方法，希望能给大家有所启一、题型分类根据电路元件使用情况，可以将这类题型分为四种类型进行辨析：（1）开关型；（2）变阻（3）“伪”变阻器型；（4）组合型。
二、实例解析（1）开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化例1 在如图1所示的电路中，R1、R2是定值电阻，电源电压U保持不变。
当开关S1由解析：开关S1断开时，R1与R2组成串联电路，电压表测量的是两端的电压（总电压的一部分），电流表测量的是串联电路中的；而当开关S1闭合后，R2被短路，电路中只有接入，电压表测量的仍是R1两端的电压，但是电路的总电压，R1的电流例2 电源电压恒定，断开S1、S3，闭合S2，两表均有示数；再断开S2，闭合S1、，此时两表的示数与前者相比（）．两表的示数均变大．两表的示数均变小．电流表的示数变大，电压表的示数变小．电流表的示数变小，电压表的示数变大解析：当开关S1、S3断开、S2闭合时，电阻R1、R2串联在电路中，简化后电路如图3，，电压表测量R1两端电压；S2，闭合S1、S3时，简化电路如图4，R1中电流,电压表R1两端电压或电源两端电压U′1=U，I1＞I,U′＞U1,故两表的示数均变大。
点拨：电路中由开关通断来改变连接方式，要灵活掌握正确分析，做出准确的判断。
否则（2）变阻器型：由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。
此类按滑动变阻器连接方式又可分为两种类型。
①串联电路中由滑动变阻器的滑片移动引起电路中电表示数变化例3如图5，开关闭合后，当滑动变阻器滑片向左移动过程中（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大解析：此电路是电阻R与滑动变阻器串联，电流表测量电流，当P向左移动时RAP 变小，电流表示数变大；电压表测的是RAP的电压，可表示为UAP=U－IR，U不变，IR增大，所以UAP变小，电压表示数变大。
中考物理专题训练关于电表示数变化试题
关于电表示数变化的习题创作单位：*ＸＸＸ创作时间：2022年4月12日创作编者：聂明景1．小科设计的遮光感烟探测器局部原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻〔R0〕的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化当烟雾到达某一浓度时，探测器便会发出警报。
光照越强，感光电阻阻值越小，反之那么越大。
当烟雾进入烟室并越来越浓时，那么A．电路的总电阻逐渐变小 B．电压表的示数逐渐变大C．电流表的示数逐渐变大 D．R消耗的功率逐渐变大2．如图，闭合开关S后，滑动变阻器的滑片P向上滑动时，各电表示数变化正确的选项是〔〕A．电流表和电压表的示数均变小B．电流表和电压表的示数均变大C．电流表示数变大、电压表的示数不变D．电流表示数变小、电压表的示数不变3．如下图的电路中，电源电压恒定，当开关S闭合时，滑片向右挪动时〔〕A.V表示数变小，A表示数变小 B.V表示数变大，A表示数变小C.V表示数不变，A表示数变小D. V表示数不变，A表示数变大4．如下图的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右挪动时( )A.电流表示数变大，电压表与电流表示数之比变大B.电流表示数变小，电压表与电流表示数之比不变C.电流表示数变大，电压表与电流表示数之比不变D.电压表示数变大，电压表与电流表示数之比变大5．如右图所示，电源电压保持不变，当电键S闭合，滑动变阻器的滑片P向右滑动时，以下说法正确的选项是〔〕A．V1示数减小，V2示数增大B．V1示数增大，V2示数增大C．V1示数减小，V2示数减小D．V1示数增大，V2示数减小6．如下图的电路，电源电压保持不变。
当开关S闭合时，滑动变阻器的滑片由中点向右滑动的过程中，以下说法正确的选项是A.电流表A1示数变小，电流表A2示数不变B.电流表A1示数不变，电流表A2示数变小C.电流表A1示数变大，电流表A2示数变小D.电流表A1示数变小，电流表A2示数变大7、如下图，电源电压保持不变。
中考物理复习电表示数变化专题(含中考真题)
中考物理专题复习---电表示数变化和电路故障一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将，电压表示数将2.如图2，当滑片P向右移动时，电流表示数将，电压表示数将3.如图3，当滑片向左移时，电压表示数将，电流表A1示数，A2示数，4.如图4，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，电压表与电流表示数的比值______。
图1图2图3图45.如图5，滑片P向左移，电流表示数_____，电压表示数______。
6.如图6，当滑片P向左移动时，电流表示数_____，电压表示数______。
7.如图7，当滑片P向右移动时，A1表示数_____，A2表示数_____和V表示数_____8.如图8，滑片向左移，灯泡亮度将_____（填“变亮”、“变暗”、“不变”），电流表示数_______，电压表示数____，图5图6图7图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将______。
10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将____，电流表的示数将______。
11.如图11，R1、R2、R3阻值相等。
只闭合S时，电流表示数是I；再闭合S1电流表示数为_____；再闭合S2，电流表示数为____。
（两空均填I的倍数如1/2I,2I，3I等）图9图10图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一会儿，两个电表的示数均变大，则下列判断中正确的是（）A电阻R可能短路，灯L变亮。
B灯L一定断路。
C电阻R一定断路，灯L变暗。
D灯L一定短路。
13.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（）A灯L可能断路，电流表的示数变小。
欧姆计算专题和电表示数的变化

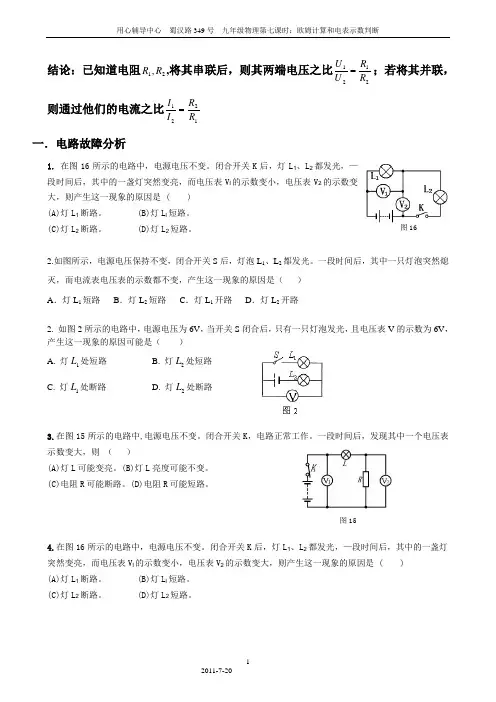

用心辅导中心 蜀汉路349号 九年级物理第七课时：欧姆计算和电表示数判断结论：已知道电阻21,R R ,将其串联后，则其两端电压之比2121R R U U =；若将其并联，则通过他们的电流之比1221R R I I = 一．电路故障分析 1. 在图16所示的电路中，电源电压不变。
闭合开关K 后，灯L 1、L 2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l 的示数变小，电压表V 2的示数变大，则产生这一现象的原因是 ( )(A)灯L 1断路。
(B)灯L l 短路。
(C)灯L 2断路。
(D)灯L 2短路。
2.如图所示，电源电压保持不变，闭合开关S 后，灯泡L 1、L 2都发光。
一段时间后，其中一只灯泡突然熄灭，而电流表电压表的示数都不变，产生这一现象的原因是（ ）A ．灯L 1短路B ．灯L 2短路C ．灯L 1开路D ．灯L 2开路2. 如图2所示的电路中，电源电压为6V ，当开关S 闭合后，只有一只灯泡发光，且电压表V 的示数为6V ，产生这一现象的原因可能是（ ）A. 灯L 1处短路B. 灯L 2处短路C. 灯L 1处断路D. 灯L 2处断路3.在图15所示的电路中,电源电压不变。
闭合开关K ，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则 （ ）(A)灯L 可能变亮。
(B)灯L 亮度可能不变。
(C)电阻R 可能断路。
(D)电阻R 可能短路。
4.在图16所示的电路中，电源电压不变。
闭合开关K 后，灯L 1、L 2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l 的示数变小，电压表V 2的示数变大，则产生这一现象的原因是 ( )(A)灯L 1断路。
(B)灯L l 短路。
(C)灯L 2断路。
(D)灯L 2短路。
图16图155. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路二．欧姆定律专题计算（2）①“二电路”计算6.如图所示，R1和R2 _______联，V1表测 ______ 两端的电压，V2表测_____ 两端的电压。
培优训练·电表示数变化专题
电表示数变化专题1．如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中( )A．电流表、电压表示数都减小 B．电流表、电压表示数都增大C．电流表示数减小、电压表示数增大 D．电流表示数增大、电压表示数减小2．如图，电源两端电压为6 V并保持不变，定值电阻R1的阻值为10 Ω，滑动变阻器R的最大阻值为5Ω。
当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，下列说法中正确的是（）A．电压表的示数变大，电流表的示数变小 B．电流表和电压表的示数都不变C．电流表的示数变化范围为0．2～0．6 A D．电压表的示数变化范围为4～6 V 3．如图，闭合开关S后，当滑动变阻器的滑片P向右端b滑动的过程中，正确的是 ( ) A．电流表的示数增大，电灯L变亮 B．电压表的示数增大，电灯L变暗C．电流表的示数不变，电灯L变亮 D．电压表的示数减小，电灯L变暗4．在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法中正确的是( )A．电流表的示数减小，电压表的示数不变B．电流表的示数增大，电压表的示数增大 C．电流表的示数减小，电压表的示数减小D．电流表的示数不变，电压表的示数不变1 2 3 45．如图所示电路中，电源电压恒定。
断开S1、S3，闭合S2，两电表均有示数；再断开S2，闭合S1、S3，此时两电表的示数与前者相比 ( )A．两表示数均变大 B．两表示数均变小C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变大6．如图，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是 ( )A．电流表的示数变小 B．电压表的示数不变 C．电压表的示数变小 D．灯泡变暗7．如图所示，电源电压保持不变，闭合开关后，滑动变阻器的滑片向上移动，则( ) A．电流表示数增大，电压表V1示数增大，V2示数减小 B．电流表示数减小，电压表V1示数减小，V2示数增大 C．电流表和电压表V1的示数不变，电压表V2的示数减小 D．电流表和电压表V1、V2示数都不变8．在如图所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是 ( )A．L1亮度不变，电流表示数变小 B．L1亮度不变渑流表示数不变C．L1变亮，电流表示数不变 D．L1变亮，电流表示数变小5 6 7 89．如图所示的电路中，R 为定值电阻，R 1为滑动变阻器，当变阻器的滑片P 由中点c 向b 端滑动时，电流表和电压表的示数变化情况是 ( )A ．电压表的示数变大，电流表的示数变小B ．电压表的示数不变，电流表的示数变大C ．电压表的示数变小，电流表的示数不变D ．电压表的示数不变，电流表的示数变小10．如图，电源电压保持不变，闭合开关，滑动变阻器滑片向左移动，电流表的示数将 ( )A ．甲表示数变大，乙表示数变大B ．甲表示数不变，乙表示数变小C ．甲表示数不变，乙表示数变大D ．甲表示数变小，乙表示数不变11．如图所示，电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a 点移动时，电表V 1、V 2、A 的示数变化正确的是 ( )A ．V 1减小，V 2减小，A 增大B ．V 1增大，V 2减小，A 增大C ．V 1增大，V 2减小，A 减小D ．V 1减小，V 2增大，A 减小12．如图所示，电源电压不变，要使电流表的示数最大，下列做法中正确的是( )A ．S 1、S 2都断开B ．S 1断开，S 2闭合C ．S 1闭合，S 2断开D ．S 1、S 2都闭合9 10 11 1213．在如图所示的电路中，滑动变阻器的滑片P 向右移动时 ( )A ．电流表的示数变大，电压表的示数变大B ．电流表的示数变小，电压表的示数变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数不变，电压表的示数变大14．如图所示，电源电压保持不变，开关S 闭合后，当滑动变阻器R 2的滑片P 向左移动时，电流表和电压表示数的变化情况是 ( )A ．电流表的示数变小，电压表的示数变大B ．电流表的示数变小，电压表的示数变小C ．电流表的示数变大，电压表的示数变大D ．电流表的示数变大，电压表的示数变小15．如图，电源电压保持不变。
九年级物理电表变化、电路故障专题(有答案)
电表示数变化专题 一、由滑动变阻器导致的变化：串联例1．下列各图中，滑动变阻器滑片P 移动时，电压表、电流表的示数各怎样变化若滑片P 向右移动： 若滑片P 向左移动： 若滑片P 向右移动： 电流表示数 ； 电流表示数 ； 电流表示数 ； 电压表示数 ； 电压表示数 ； 电压表示数 ；( )1.如图电路，电源电压不变，开关S 闭合。
在滑动变阻器滑 片P 向右移动的过程中，以下判断正确的是A ．电压表示数不变B ．电压表示数变大C ．电压表示数变小级D ．电压表示数先变大后变小( )2.在图所示的电路中，闭合开关S ，当滑片向右移动时，电压表和电流表示数的变化情况是A.电压表和电流表均变大B.电压表和电流表均变小C.电压表变大，电流表变小D.电压表变小，电流表变大( )3.如图所示的电路中,电源电压不变,开关闭合后,若滑动变阻器的滑片P 向右端移动,则A.电压表的示数和电流表的示数都增大B.电压表的示数和电流表的示数都减小C.电流表的示数减小,电压表的示数增大D.电流表的示数增大,电压表的示数减小( )3.如图所示的电路，滑动变阻器的滑片P 向右移动时，各电表示数变化情况是A ．V 1增大，V 2减小，A 减小B ．V 1增大，V 2减小，A 增大C ．V 1减小，V 2增大，A 增大D ．V 1减小，V 2增大 A 减小 ( )5.如图所示，电源电压保持不变，闭合开关Ｓ后，当滑动变阻器的滑片P 向上移动时，下列判断正确的是A ．三只电表的示数都变大B ．三只电表的示数都变小C ．电表A 1的示数变小，电表V 、A 2的示数都不变D ．电表A 1、A 2的示数都变小，电表V 的示数不变( )6.图为小强同学连接的实验电路。
当闭合开关S ，将滑动变阻器的滑片 P 向右滑动时A ．电压表的示数减小，电流表的示数增大B ．电压表的示数增大，电流表的示数减小C ．电压表和电流表的示数都增大D ．电压表和电流表的示数都减小（二）由开关导致的变化：并联( )1.如图所示的电路中开关均闭合时，灯L 正常发光；若电源电压不变，当开关S 2断开后，则A.灯L 变亮，电流表示数增大B.灯L 变亮，电流表示数减小C.灯L 的亮度不变，电流表示数增大D.灯L 的亮度不变，电流表示数减小( )2.如图所示的电路，当开关S 断开时，电流表的示数是1A ，开关闭合时，电流表的示数将A ．不变B ．增加到2AC ．减少到1/2AD ．增加到4A( )3.小丽同学设计了如图所示的电路，当地闭合开关s 后，电压表的读数将A ．变小B ．不变C ．变大D 无法判断 （ ）4.如图所示的电路中，R 1、R 2均为定值电阻，电源电压不变，闭合开关S 1、S 2，两电表均有示数．若断开开关S 2，则A ．电流表的示数变大，电压表的示数变小B ．电流表的示数变小，电压表的示数变大C ．电流表和电压表的示数都变小D ．电流表和电压表的示数都变大（三）由元件故障导致的变化：1.如图1所示的电路中，开关S 闭合后两灯正常发光，一段时间后L 1熄灭L 2依然发光，则电流表 ，电压表 ；若L 2熄灭L 1依然发光，则电流表 ，电压表 ；若L 1灯丝断了，则电流表 ，电压表 。
电表示数变化类试题分析
电表示数变化类试题分析摘要：初中物理教学中有一些内容学生学习起来普遍感到困难，这就需要教师能更好地引导学生来分类总结，抓住问题本质，培养学生的思维能力以及分析和解决问题的能力。
分析了初中物理电学部分电表示数变化类的问题。
关键词：初中物理；电表示数变化；分类剖析；教学探索在初中物理电学部分的电表示数变化类试题一直是学生学习的难点，每年教到这部分内容时总是感到学生学得吃力，教师讲得辛苦，但学生还是掌握得不好，笔者根据几年的教学经验试着把这类题目进行了分类剖析，找到一些共同点和好的解题方法，再对学生进行讲解时发现效果好了不少。
第一类：开关开闭类例1.如图1所示电路，电源电压不变，开关s处于闭合状态。
当开关s1由闭合到断开时，电流表示数将，电压表示数将。
（填“变大”“不变”或“变小”）分析：此类题目首先要分析清楚开关在两种不同状态下的电路情况，当开关s处于闭合状态时灯l被短路（这是此题的重点和难点），电路相当于只有电阻r单独接入电路，电流表测电路总电流，此时电流表示数较大，电压表测电阻r两端的电压就等于电源电压，当开关s1断开时灯l和电阻r串联，总电阻变大，根据欧姆定律可知电流表示数将变小，电压表测电阻r两端的电压只是电源电压的一部分，电压表示数变小。
第二类：串联滑动变阻器类例2.如图2所示的电路，电源电压保持不变，r1是定值电阻，r2是滑动变阻器。
当开关s闭合，滑片由b端向a端移动的过程中，电流表示数，电压表示数与电流示数的比值。
分析：由图可知r1和r2是串联，电流表测电路总电流，电压表测r1两端电压，当开关s闭合，滑片由b端向a端移动的过程中r2的电阻变小，电路中的总电阻变小，由i=u/r可知电流表示数变大，电压表和电流表示数的比值（就是定值电阻r1的阻值与电流和电压无关）不变。
第三类：并联滑动变阻器类例3.如图3所示电路，电源电压保持不变，闭合开关s，缓慢移动滑动变阻器的滑片p，电流表a1的示数逐渐变小，这一过程中（）a.滑片p是向左滑动的b.电压表v的示数逐渐变小c.电流表a的示数逐渐变小d.电流表a与a1的示数差逐渐变小分析：由图3可知，r1和r2并联，a1测通过r1的电流，a测电路中的总电流，v测电源电压示数不变，闭合开关s，缓慢移动滑动变阻器的滑片p，电流表a1的示数逐渐变小说明r1的电阻在变大，所以滑片p是向右滑动的，a错。
2024年中考物理专题复习—电表示数变化量问题
2024年中考物理专题复习—电表示数变化量问题
一、定值电阻+滑动变阻器U -I 图像
R 1为定值电阻，R 2为滑动变阻器，P 从一端滑至另一端。
电路图
U-I 图像
R 1两端电压：U 1=IR 1
y =kx （k >，k ≠0）一次函数，且过原点
R 2两端电压：U 2=U 电源－U 1U 2=－IR 1+U 电源
y =kx +b （k <0，k ≠0）
求：U 电源
方法一：看情况
串联电路，各部分电压之和等于总电压U 电源=U 1+U 2或者U 电源=U +U =2U 方法二：当I =0时
U 2=0×R 1+U 电源→U 2=U 电源（截距）可看作是与V 2并联处断路
二、定值电阻+定值电阻+滑动变阻器U -I 图像
R 0、R 1为定值电阻，R 2为滑动变阻器，P 从一端滑至另一端。
R 1两端电压：U 1=IR 1方法一：延长R 2图像，与U 轴截距
R 0两端电压：U
0=IR
R 2两端电压：U 2=U 电源－（U 1+U 0）
U 2=－I （R 1+R 0）+U 电源
有的人一看图，立马写出：U 电源=6V+4V=10V ，对不对？R 0消失了？它不分担电压吗？
方法二：
10U R R I ∆=+∆→1012=30
0.4R R +=ΩV
A
R 1=20Ω，R 0=10Ω，U 电源=6V+4V+0.2A ×10Ω=12V （当I =0.2A 时）
三、变化量归类1.
2.
3. 4.
四、巩固演练。
初中物理九上电表变化专题(含答案)
欧姆定律——电表变化问题一、两表一器定性判断1. 在如图所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是( )A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表示数变大，电压表示数变小D.电流表示数变小，电压表示数变小2. 在如图所示的电路中，电源电压保持不变。
闭合开关，当滑动变阻器的滑片P向右移动时( )A.V示数变大，A示数变小，V与A示数的比值不变B.V示数变小，A示数变小，V与A示数的比值不变C.V示数变小，A示数变大，V与A示数的比值变小D.V示数不变，A示数变小，V与A示数的比值变大3. 如图所示电路，电源电压保持不变。
闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中( )A.滑片P是向左滑动的B.电压表V的示数逐渐变小C.电流表A的示数逐渐变小D.电流表A与A1的示数差逐渐变小4. 如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是( )A.A示数变小、V示数变大B.A示数变小、V示数不变C.A示数变大、V示数不变D.A示数变大、V示数变大第1题图第2题图第3题图第4题图5. 如图所示的电路，电源两端电压保持不变。
闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是( )A.电压表V1示数变小，电压表V2示数变大，电流表示数变小B.电压表V1示数变大，电压表V2示数变小，电流表示数变小C.电压表V1示数变小，电压表V2示数变小，电流表示数变小D.电压表V1示数变大，电压表V2示数变大，电流表示数变大6. 如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片P向右滑动过程中( )A.电压表V示数变小B.电流表A1示数变大C.电流表A2示数不变D.电流表A2示数变小7. 如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A.电流表A的示数变小，电压表V1的示数不变B.电流表A的示数变小，电压表V1的示数变大C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变右移动，在此过程中( )A.电流表○A示数变大，电压表○V2示数变小B.电流表○A示数变大，电压表○V1示数变小C.电压表○V1示数变小，电压表○V2示数变大D.电压表○V1示数不变，电压表○V2示数变大第5题图第6题图第7题图第8题图9. 如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是( )A.电压表V示数变小B.电流表A1示数变大C.电流表A2示数变大D.电流表A1示数变小10. 如图所示电路，电源电压不变，当滑动变阻器的滑片P从中点向右端移动的过程中，电流表和电压表的示数变化情况是( )A.○V示数不变，○A1示数增大，○A2示数增大B.○V示数增大，○A1示数不变，○A2示数减小C.○V示数不变，○A1示数减小，○A2示数减小.D.○V示数减小，○A1示数不变，○A2示数增大11. 如图所示，电源电压保持不变，开关闭合后，当变阻器滑片P向右滑动过程中( )A.电流表示数变大，电压表示数变大B.电流表示数变小，电压表示数不变C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变小12. 如图所示的电路中，电源电压保持不变。
电流表、电压表变化范围专题及答案
电流表、电压表变化范围专题及答案9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R 1上标有“10Ω，2A ”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（ ）A ． 0﹣6伏B ． 2﹣4伏C ． 2﹣﹣﹣6伏 D ．0﹣2伏 2．如图所示电路，电源两端电压为20V 不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a 端移到b 端的过程中，灯泡两端的电压变化范围是（ ）3．如图，已知L 的电阻为20Ω，R 是阻值0～80Ω的滑动变阻器，电源电压6V 保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（ ）A ．0～1.2V 、0.06～0.3AB ． 6～1.2V 、0.30～0.06A C ．0～4.8V 、0.3～0.06A D ． 6～4.8V 、0.06～0.3A 4．如图所示，变阻器阻值变化范围是0～20欧，电阻R=5欧，当滑动片P 从b 到a 时，电压表V 的表示数变化为（ ）A ． 20伏～4伏B ． 20伏～8伏C ． 20伏～0伏D ． 4伏～20伏5．如图所示电路中，电源电压为10V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值是30Ω，则当滑片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（ ）A ．0.2A ～0.5A ，6V ～0VB ． 0.2A～0.3A ，6V ～0V C ．0.2A ～0.5A ，4V ～10V D ． 0.2A ～0.5A ，4～6V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P 从a 端移到b 端的过程中，电压表示数的变化范围是（ ）A ． 25V ～5VB ． 5V ～25VC ． OV ～25V D ． 20V ～OV7．标有“2V 1W ”字样的小灯泡和标有“20Ω 1A ”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V ，电流表的量程为“0﹣0.6A ”，电压表的量程为“0﹣3V ”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）A．0.25A﹣0.5A 1V ﹣2V B．0.25A﹣0.6A 1V﹣2VC．0.3A﹣0.5A1V﹣1.5VD．0.25A﹣0.5A1.5V﹣2V8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）A．从0到B．从U到C．从0到D．从U到9．如图所示电路中，电源电压为6V，且保持不变，R1为10Ω，滑动变阻器R2的最大阻值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A ． 0.6A ～0AB ． 0.6A ～0.1AC ． 保持0.1A 不变D ． 保持0.6A 不变二．填空题（共4小题） 10．如图所示，电阻R l 的阻值是100Ω，滑动变阻器R 2最大值为400Ω，电源电压为20V 保持不变．当滑动变阻器的滑片P 由a 向b 移动时，电压表的示数变化范围是 _________ ，电流表的示数变化范围是 _________ ．11．如图所示，电源电压为6V ，R 2=30Ω，R 1为0～120Ω的变阻器，求S 闭合后，P 从中点向右端滑动时，电流表示数的变化范围为 _________ ．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V ，且保持不变，电阻R 1=20Ω，滑动变阻器R 2的最大阻值为20Ω，则当滑动片P 在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合开关S ，当滑动变阻器的滑片P 滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P 在a 、b 之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R 1的电阻为50Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R 1的阻值为10欧，滑动变阻器R 2的最大阻值为50欧．当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a 所示的电路中，电源电压保持不变，闭合开关s 后，滑动变阻器的滑片P 由B 端移动到A 端时，测得电阻R 1两端的电压与通过电阻R 1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V 2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P 向右滑动时，R 1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R 1是滑动变阻器，R 2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P 从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为 _________ Ω．23．如图中，AB 间的电压为30V ，改变滑动变阻器触头的位置，可以改变CD 间的电压，则U CD 的变化范围是（ ）A ．0～10V B ． 0～20V C ． 10～20V D ． 20～30V24．如图所示，电源电动势为E ，内阻为r ，当滑动变阻器R 的滑动端向左滑动时，三个灯泡亮度的变化是（ ）A ．L 1变亮，L 2变暗，L 3变亮B ． L 1变暗，L 2变亮，L 3变暗C ．L 1和L 2都变亮，L 3变暗D ． L 1和L 2都变暗，L 3变亮25．如图所示的调压电路中，输入电压U AB =150V ，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A ，当输出端CD 接入负载电阻R L =50Ω时，U CD 的变化范围为（ ） A ． 0﹣150VB ． 50﹣150VC ． 75﹣150VD ． 100﹣150V求电流表、电压表的示数变化范围专题练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V0～8V．1示数的变化范围20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B 9、电流表、电压表的示数变化范围专题答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A ，而电压表被短路，电压为0， 当滑片在最左端时，电阻最大，则此时电流为0.2A ，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A ×10Ω=2V ． 故电压表的读数变化范围为：0﹣2V 故选D ．2、解：（1）当滑片P 位于a 端时，滑动变阻器R 的最大阻值与灯泡L 串联，此时灯泡两端的电压最小；电路中的电流I===0.8A ， 灯泡两端的最小电压U L 最小=IR L =0.8A ×5Ω=4V ；（2）当滑片P 位于b 端时，电路为灯泡L 的简单电路，灯泡两端的最大电压U L =U=20V ；所以灯泡两端的电压变化范围为4V ～20V ． 故选B ．3、解：当滑动变阻器接入电路的电阻为0时， 电压表的最大示数为电源的电压6V ，电路中的最大电流Imax ===0.3A ；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min ===0.06A ，电压表的最小示数U V =I min R=0.06A ×80Ω=4.8V ；即电流表的变化范围为0.30～0.06A ，电压表的变化范围为6～1.2V ． 故选B ．4、解：滑片在b 处时，电压表的示数为电源电压20V ，当滑片在a 处时，滑动变阻器的电阻与定值电阻R 的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V ；故选项B 、C 、D 错误，A 正确； 故选A ．5、解：当滑片滑到a 点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I 最大===0.5A ； 当滑片滑到b 点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小===0.2A ；此时电压表示数最大，U 最大=I 最小R 2=0.2A ×30Ω=6V ；因此电流表示数的范围为：0.2A ～0.5A ；电压表示数范围为6V ～0V ． 故选A ．6、解：当滑片位于a 端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A ；电压表测的是定值电阻两端的电压，示数为：U 1=IR=1A ×5Ω=5V ；当滑片位于b 端时，电压表测的是电源电压，示数为：U 2=U=25V ．所以电压表示数变化范围为5V ～25V ． 故选B ．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V ，即电压表最大不得超过2V ； 由功率公式P=UI 得：灯泡的额定电流I===0.5A ，故电路中电流最大不得超过0.5A ； 由功率公式可得： 灯泡的电阻R L ===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得： 最小电流I最小===0.25A ，此时灯泡两端的电压也为最小值， U L ′=I最小R=0.25A ×4Ω=1V ；所以电流表范围为0.25A ～0.5A ；电压表范围为1V ～2V ； 故选A ．8、解：当滑片在a 端时，电流中只有电阻R 1在工作， 所以电阻R 1两端的电压为U ；当滑片在b 端时，R 1和最大电阻的R 2的串联， 电路的总电阻：R=R 1+R 2=8R 1电路中电流：I=R 1两端的电压：U 1=IR 1=×R 1= 故选B ．9、解：当滑片滑到A 点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R 1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I 最大===0.6A ；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I 1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，==0.04A，此时电路中电流为I2=滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B 端时：R 总===24Ω，滑动变阻器的最大阻值：R2=R总﹣Rl=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U ﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5AU1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU 2=15V I===1.5AR´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；IA=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I==0.1A，min=电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数Imax===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V ；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R 1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R 2=R 总﹣R 1=30Ω﹣10Ω=20Ω． 答：滑动变阻器R 2的阻值变化范围为0～20Ω．19、解：（1）R 与滑动变阻器串联，电压表V 测R 两端的电压，电压表V 1测滑动变阻器两端的电压．当p 滑至a 端时，R p =0，电路中最大电流，I=1.5A ，R 两端的电压等于电源电压，∴U=12V（2）当p 滑至b 端时，变阻器电阻R 1最大，电路中电流最小：I 小=0.5A ，所以：R 1=16Ω（3）当p 滑至a 时，U 1=0V ，当p 滑至b 时，U 1´=I 1R 1=0.5A ×16Ω=8V所以，电压表V 1示数的变化范围为0～8V 答：（1）电源的电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 1示数的变化范围0～8V ．20、解：（1）在甲图中，当滑片P 移动到a 点时，Rap=0，小灯泡两端的电压为电源电压即12V ；当滑片P 移动到b 点时，R ab =48Ω，灯与滑动变阻器串联； 灯泡的电阻R L ===24Ω，电路中的电流I===A ，灯泡两端的最小电压U L =IR L =A ×24Ω=4V ；所以小灯泡两端电压变化范围为4V ～12V ． （2）在乙图中，当滑片P 移到a 点时，灯被短路，U 灯=0；当滑片P 移到b 点时，灯与R ab 并联U 灯=U=12V ；则小灯泡两端电压变化范围为0～12V ． （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小． 答：（1）甲图中小灯泡两端电压的变化范围为4V ～12V ；（2）乙图中小灯泡两端电压的变化范围为0～12V ；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P 在A 端时电源电压加在R 1上，所以：U 电源=12V ；（2）当P 在A 端时：R 1==8Ω； 当P 在B 端时：R 总==24Ω，滑动变阻器的最大阻值为：R 2=R 总﹣R l =24Ω﹣8Ω=16Ω；（3）当P 在A 端时：V 2的示数为OV ，当P 在B 端时：U 2=U 电源﹣U R1=12V ﹣4V=8V ；所以电压表V 2示数的变化范围为：0V ～8V ；（4）∵R 1与R 2串联，P 1=I 2R 1=（）2R 1=，又∵U 电源、R 1保持不变；∴P 1随R 2的增大而减小． ∴当滑片P 向右滑动时，R 2的阻值变大， ∴P 1变小．答：（1）电源电压为12V ； （2）滑动变阻器的最大阻值为16Ω；（3）电压表V 2示数的变化范围为0～8V ；22、解：（1）实物图电流路径为正极→滑动变阻器R 1→电流表→R 2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R 2两端的电压，电路如下图；（2）当滑动变阻器滑片P 在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V ，电流表示数为0.1A ． 根据串联电路电压的特点，滑动变阻器R 1两端的电压为U 1=U ﹣U 2=6V ﹣1V=5V ，电路中的电流I=0.1A ， 所以电阻R 1===50Ω． 故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，UCD 最大，最大值为U max ===20V ；当滑动变阻器触头置于变阻器的最下端时，U CD 最小，最小值为Umin，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
专题10__电表示数变化题
专题10 电表示数变化题选择题1.如图1所示电路，U 不变，闭合S 电压表和电流表的变化情况 是A.V 1示数不变，V 2示数变大，A 示数变小B.V 1示数变小，V 2示数变大，A 示数不变C.V 1示数变大，V 2示数变小，A 示数变小D.V 1示数变小，V 2示数变大，A 示数变小2.如图2所示，当S 闭合，滑片P A.电压表示数不变，电流表示数变大B.电压表示数变小，电流表的示数变小C.电压表示数变大，电流表示数变小D.电压数示数变小，电流表示数变大3.如图3所示，当开关S 闭合时，则A.电流表示数变小，电压表示数变大B.电流表示数变大，电压表示数变大C.电流表和电压表示数均变大D.电流表和电压表示数均变小4.图4是汽车、摩托车油量表（实际上就是电流表）原理示意图，R ′是定值电阻，R 是滑动变阻器，则 （ ）A ．向油箱里加油时，电流表示数变大B ．燃油消耗下降时，电流表示数变大C ．燃油全部耗尽时，电流表将被烧坏D ．油箱加油过满时，电流表将被烧坏5.如图5所示电路中，当S 1闭合后，为了使电流表、电压表的示数均减小，下列操作可行的是 （ ）A.断开S 2，滑片向左移动B.断开S 2，滑片向右移动C.保持滑片P 不动，使S 2由闭合到断开D.保持滑片P 不动，使S 2由断开到闭合6.如图6所示电路，当滑动变阻器的滑片P 向a ）A.电压表示数变大，电流表示数变小B.电压表示数变小，电流表示数变大C.电压表示数不变，电流表示数变大D.电压表示数不变，电流表示数变小7.在如图7所示的电路中，电源电压和灯泡电阻保持不变，当滑动变阻器滑片P 由中点向右移动时，下列判断正确的是A.电流表和电压表的示数都增大B.电流表和电压表的示数都减小C.电流表示数减小，电压表示数不变D.电流表示数减小，电压表示数增大8.如图8所示，电源电压U A.电流表示数变小，电压表示数变大 B.电流表示数变大，电压表示数变大C.电流表示数变小，电压表示数不变D.电流表和电压表示数都不变9.如图9所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是（ ）A ．电流表的读数增大B ．电流表的读数减小C ．电压表的读数增大D ．电压表的读数减小10.如图10所示电路,开关闭合后在滑动变阻器的滑片由中点向下滑动过程中,下列说法正确是 （ ）A.灯泡的额定功率变小B.滑动变阻器消耗的电功率变小C.电压表示数变大D.电流表A 1、A 2示数的差值保持不变11.在图11所示电路中，电源电压保持不变。
动态电路的分析——电表示数的变化
A．电流表A1的示数变小，电压表的示数变大 B．电压表与电流表A2的示数之比变大 C．电流表A2与电流表A1的示数之差变大 D．电压表与电流表A1的示数之比变小
动态电路分析——电表示数变化
练习2.如图的电路图，开关S闭合后，以下说法正确的是（ ）
A．再将S2闭合，若向左移动滑片，电压表的示数将变小 B．再将S2闭合，若向右移动滑片，电流表的示数将变小 C．闭合S2前后电压表示数变化量与电流表示数变化量的比值变小 D．闭合S2前后电压表示数变化量与电流表示数变化量的比值不变
A．滑片P向左移动，电压表V2的示数变小 B．滑片P向左移动，电压表V1与V2的示数之差变大 C．滑片P向右移动，电压表V2与电流表A的示数之比不变
动态电路分析——电表示数变化
练 习 3 . 如 图 所 示 的 电路 中 ，电 源 电压 保 持不 变 且元 件 完好 。 只闭 合 S 1，两 电 表均 有 示数 。 则下 列 判断正确的是（ ）
② 滑片移动时，电路中电阻的变化情况（R滑R总）
③ 根据欧姆定律
串联电路：I
=I =I 12
U = U 1+U2
并联电路：I =I +I 12
U =U1 =U 2
分析电路中各个电表示数的变化
动态电路的分析——电表示数的变化
例1.
D
动态电路的分析——电表示数的变化 例2.
D
动态电路分析——电表示数变化
动态电路的分析 ——电表示数的变化
动态电路的分析——电表示数的变化
动态电路：
由于电路中开关的闭合或断开 或滑动变阻器滑片位置的改变
电流表、电压表变化范围专题及答案
9、电流表、电压表变化范围专题及答案-------------------无师自通推荐一．选择题（共9小题）1．如图，R1上标有“10Ω，2A”字样，滑动变阻器的滑片在移动过程中，电流表的读数变化范围是0.2安至0.3安，电压表的读数变化范围是（）2．如图所示电路，电源两端电压为20V不变，用滑动变阻器调节灯泡两端的电压．已知灯泡电阻为5Ω不变，滑动变阻器的最大电阻为20Ω，当滑动变阻器的滑片从a端移到b端的过程中，灯泡两端的电压变化范围是（）A．20V～4V B．4V～20V C．8V～20V D．0V～20V3．如图，已知L的电阻为20Ω，R是阻值0～80Ω的滑动变阻器，电源电压6V保持不变．在滑片滑动过程中，电压表、电流表示数的变化范围是（）电压表V的表示数变化为（）5．如图所示电路中，电源电压为10V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值是30Ω，则当滑片P在滑动变阻器上滑动时，电流表、电压表上示数变化的范围分别是（）A．0.2A～0.5A，6V～0V B．0.2A～0.3A，6V～0V6．（2005•兰州）如图所示电路中，滑动变阻器的最大电阻为20Ω，当滑片P从a端移到b端的过程中，电压表示数的变化范围是（）中．已知电源电压为6V，电流表的量程为“0﹣0.6A”，电压表的量程为“0﹣3V”．闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围是（）8．如图所示的电路中，电源电压保持不变设为U，滑动变阻器R2的最大电阻是电阻R1的7倍，当滑片由a端滑到b端时，R1两端的电压的变化范围是（）．从0到B．从U到C．从0到D．从U到1值为50Ω．在滑片P从A端滑到B端的过程中，电流表的示数的变化范围是（）A．0.6A～0A B．0.6A～0.1A C．保持0.1A不变D．保持0.6A不变10．如图所示，电阻R l的阻值是100Ω，滑动变阻器R2最大值为400Ω，电源电压为20V保持不变．当滑动变阻器的滑片P由a向b移动时，电压表的示数变化范围是_________，电流表的示数变化范围是_________．11．如图所示，电源电压为6V，R2=30Ω，R1为0～120Ω的变阻器，求S闭合后，P从中点向右端滑动时，电流表示数的变化范围为_________．12．如图所示电路中，电源电压不变，U=18伏，定值电阻R1=40欧，滑动变阻器R2总阻值为20欧，当滑动变阻器滑片P移动时，电压表的变化范围是_________至_________伏，电流表的最大示数与最小示数之比是_________．13．如图所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图所示，则变阻器的最大阻值是_________，电压表V2对应示数的变化范围_________．三．解答题（共9小题）14．如图所示，电源电压为12V，且保持不变，电阻R1=20Ω，滑动变阻器R2的最大阻值为20Ω，则当滑动片P在滑动变阻器上滑动时，电流表、电压表上示数变化的最大范围分别是多少？15．（2009•崇明县一模）如图所示电路，电源电压不变，R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关S，当滑动变阻器的滑片P滑到中点时，电压表的读数为15伏．求：（1）电源电压是多少？（2）如果变阻器的滑片P在a、b之间滑动，求电表示数的变化范围是多少？16．如右图滑动变阻器的最大电阻为200Ω，R1的电阻为50Ω，电源电压为10V保持不变，闭合开关，移动滑动变阻器的滑片，求电流表和电压表的读数变化范围分别是多少？17．（2012•杨浦区一模）如图所示的电路中，电源两端电压为6伏保持不变，定值电阻R1的阻值为10欧，滑动变阻器R2的最大阻值为50欧．当开关S闭合，滑动变阻器的滑片P 由b端移到a端的过程中．①求电压表的示数变化范围；②求电流表的示数变化范围．18．（2012•滨海县模拟）如图甲所示电路，电源电压保持不变．闭合开关S，调节滑动变阻器阻值从最大变化到最小，R1和R2中的某个电阻其“I﹣U”关系图线如图乙所示．求：（1）电源电压；（2）定值电阻R1的阻值；（3）滑动变阻器R2的阻值变化范围．19．（2010•南通模拟）如图（a）所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R两端的电压U与通过R的电流I的变化关系如图（b）所示．求：（1）电源电压；（2）变阻器的最大阻值；（3）电压表示数的变化范围．20．（2008•江西模拟）李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果．为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V 6W”的小灯泡、开关各一个和导线若干，连接出如图甲、乙两种不同电路．请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）（1）甲图中小灯泡两端电压的变化范围；（2）乙图中小灯泡两端电压的变化范围；（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？21．（2007•攀枝花）如图a所示的电路中，电源电压保持不变，闭合开关s后，滑动变阻器的滑片P由B端移动到A端时，测得电阻R1两端的电压与通过电阻R1的电流的变化关系如图b所示．求：（1）电源的电压．（2）变阻器的最大阻值．（3）电压表V2示数的变化范围．（4）请用电学公式结合控制变量法推理说明，滑片P向右滑动时，R1消耗功率会变小的原因．22．（2011•东城区二模）如图甲所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压保持不变．当滑动变阻器滑片P从最右端滑到最左端，电压表示数随电流变化的图象如图乙所示，则滑动变阻器的最大阻值为_________Ω．23．如图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，则U CD的变化范围是（）A．0～10V B．0～20V C．10～20V D．20～30V24．如图所示，电源电动势为E，内阻为r，当滑动变阻器R的滑动端向左滑动时，三个灯泡亮度的变化是（）25．如图所示的调压电路中，输入电压U AB=150V，滑动变阻器的总电阻R=150Ω，它允许通过的最大电流为3A，当输出端CD接入负载电阻R L=50Ω时，U CD的变化范围为（）练习答案：1、D2、B3、B4、A5、A6、B7、A 8、B 9、A10、答案为：0﹣16V，0.2﹣0.04A． 11、答案为：0.25A﹣﹣0.3A12、答案为：0，6，3：2． 13、答案为：（1）16Ω；（2）0～8V．14、电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、滑动变阻器R2的阻值变化范围为0～20Ω．19、（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分．21、（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、答案为：50． 23、C 24、A 25、B答案1、解：当滑片在最右端时，电阻最小，此时电流为0.3A，而电压表被短路，电压为0，当滑片在最左端时，电阻最大，则此时电流为0.2A，滑动变阻器被全部接入，电阻为10Ω，则U=IR=0.2A×10Ω=2V．故电压表的读数变化范围为：0﹣2V 故选D．2、解：（1）当滑片P位于a端时，滑动变阻器R的最大阻值与灯泡L串联，此时灯泡两端的电压最小；电路中的电流I===0.8A，灯泡两端的最小电压U L最小=IR L=0.8A×5Ω=4V；（2）当滑片P位于b端时，电路为灯泡L的简单电路，灯泡两端的最大电压U L=U=20V；所以灯泡两端的电压变化范围为4V～20V．故选B．3、解：当滑动变阻器接入电路的电阻为0时，电压表的最大示数为电源的电压6V，电路中的最大电流I max===0.3A；当滑动变阻器接入电路的电阻最大时，电路中的最小电流I min===0.06A，电压表的最小示数U V=I min R=0.06A×80Ω=4.8V；即电流表的变化范围为0.30～0.06A，电压表的变化范围为6～1.2V．故选B．4、解：滑片在b处时，电压表的示数为电源电压20V，当滑片在a处时，滑动变阻器的电阻与定值电阻R的比值为4：1，因为串联电路起分压作用，所以电压表的示数为U==4V；故选项B、C、D错误，A正确；故选A．5、解：当滑片滑到a点时，滑动变阻器短路，此时电压表被短路，电压表示数为零；因此时电路中电阻最小，则由欧姆定律可得：I最大===0.5A；当滑片滑到b点时，滑动变阻器全部接入，此时电路中电流最小，最小电流I最小== =0.2A；此时电压表示数最大，U最大=I最小R2=0.2A×30Ω=6V；因此电流表示数的范围为：0.2A～0.5A；电压表示数范围为6V～0V．故选A．6、解：当滑片位于a端时，滑动变阻器全部连入电路，且与定值电阻串联，此时电路中的电流为：I===1A；电压表测的是定值电阻两端的电压，示数为：U1=IR=1A×5Ω=5V；当滑片位于b端时，电压表测的是电源电压，示数为：U2=U=25V．所以电压表示数变化范围为5V～25V．故选B．7、解：（1）由灯泡铭牌可得，灯泡的额定电压为2V，即电压表最大不得超过2V；由功率公式P=UI得：灯泡的额定电流I===0.5A，故电路中电流最大不得超过0.5A；由功率公式可得：灯泡的电阻R L===4Ω；（2）当滑动变阻器接入电阻最大时，电路中电流最小，由欧姆定律可得：最小电流I最小===0.25A，此时灯泡两端的电压也为最小值，U L′=I最小R=0.25A×4Ω=1V；所以电流表范围为0.25A～0.5A；电压表范围为1V～2V；故选A．8、解：当滑片在a端时，电流中只有电阻R1在工作，所以电阻R1两端的电压为U；当滑片在b端时，R1和最大电阻的R2的串联，电路的总电阻：R=R1+R2=8R1电路中电流：I=R1两端的电压：U1=IR1=×R1=故选B．9、解：当滑片滑到A点时，由于电流表也相当于导线对滑动变阻器短路，此时只有R1接入电路；因此时电路中电阻最小，电流最大，则由欧姆定律可得：I最大===0.6A；当滑片滑到B点时，滑动变阻器全部接入，但电流表被导线短路，示数为零；因此电流表示数的范围为：0.6A～0A．故选A．10、解：当滑片在a端时，滑动变阻器被短路，则电压表示数为0；此时电路中电流I1==0.2A；当滑片滑到b端时，滑动变阻器接入电阻最大为400Ω，此时电路中电流为I2===0.04A，滑动变阻器两端的电压U2=I2R2=0.04A×400Ω=16V；故电压表示数范围为0﹣16V，电流表示数为0.2﹣0.04A．故答案为：0﹣16V，0.2﹣0.04A．11、解：故答案为：0.25A﹣﹣0.3A12、解：（1）当滑片P处于左端，电路中只有R1，U1=U=18V，U2=0（电压表的示数为0）（2）当滑片P处于右端时，电路中R1和R2串联，U1′：U2′=R1：R2=40Ω：20Ω=2：1 又∵U=18V ∴U1′=12V，U2′=6V∴电压表的变化范围是0﹣6V，I大：I小=0.45A：0.3A=3：2 故答案为：0，6，3：2．13、解：（1）由图可知，当滑片P在A端，时电源电压加在R1上，∴U=12V；当滑片P在A端时：R1==8Ω；当P在B端时：R总===24Ω，滑动变阻器的最大阻值：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（2）当P在A端时：电压表V2的示数为OV，由右图可知，当P在B端时：U1′=4V，∴U2′=U﹣U1′=12V﹣4V=8V，∴电压表V2示数的变化范围为：0～8V．故答案为：（1）16Ω；（2）0～8V．14、解：当滑片置于最左端R2=0，∴V2=0，（2分）当滑片置于最右端，R2=20，R1与R2串联，（2分）V2′=I2′•R2=I′•R2=0.3A×20Ω=6V（2分）答：电流表变化范围是0.6A～0.3A；电压表变化范围是0～6V．15、解：（1）I1=I2===1.5A U1=I1R1=1.5A×10Ω=15VU=U1+U2=15V+15V=30V；答：电源电压是30V．（2）电流表量程最大值为3A，滑动变阻器最大值为2A；电压表量程最大值为15VU2=15V I===1.5A R´===15ΩU´2=I´R´2=2A×（15Ω﹣10Ω）=10V；即：电流表的变化范围为1.5A﹣2A；电压表的变化范围为10V﹣15V．16、解：当滑片P在最左端时，滑动变阻器接入电阻为0，故电压为0，此时R1的电压为电源电压Uv=0；I A=当滑片在最右端时，滑动变阻器接入电阻为最大值200ΩI A=Uv=I A R′=0.04A×200Ω=8V所以电流表变化范围是0.2A～0.04A，电压表变化范围是0V﹣8V．17、解：由实物电路图可知，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流．①当滑片位于b端时，电阻R1与滑动变阻器的最大阻值串联，此时电路中的电流最小、电压表的示数最小，∵串联电路中的总电阻等于各分电阻之和，∴电路中的最小电流I min===0.1A，电压表的最小示数U1min=I min R1=0.1A×10Ω=1V；②当滑片位于a端时，电路为R1的简单电路，此时电压表测电源的电压为U1max=6V，电流表的最大示数I max===0.6A ∴电压表的示数变化范围为1V≤U1≤6V；电流表的示数变化范围为0.1A≤I≤0.6A．答：①电压表的示数变化范围为1V≤U1≤6V；②电流表的示数变化范围为0.1A≤I≤0.6A．18、解：（1）由图象可知，电压和电流值没有为零的坐标，故乙图为R1的“I﹣U”图象，∴当滑片P在最左端时，R1两端的电压即为电源的电压U=6V．答：电源电压为6V．（2）当滑片P在最左端时，U1=6V，I1=0.6A；∴R1===10Ω．答：定值电阻R1的阻值为10Ω．（3）由图可知，当滑片在最右端时，R1与R2串联，I2=0.2A，R总===30Ω，∴R2=R总﹣R1=30Ω﹣10Ω=20Ω．答：滑动变阻器R2的阻值变化范围为0～20Ω．19、解：（1）R与滑动变阻器串联，电压表V测R两端的电压，电压表V1测滑动变阻器两端的电压．当p滑至a端时，R p=0，电路中最大电流，I=1.5A，R两端的电压等于电源电压，∴U=12V（2）当p滑至b端时，变阻器电阻R1最大，电路中电流最小：I小=0.5A，所以：R1=16Ω（3）当p滑至a时，U1=0V，当p滑至b时，U1´=I1R1=0.5A×16Ω=8V所以，电压表V1示数的变化范围为0～8V答：（1）电源的电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V1示数的变化范围0～8V．20、解：（1）在甲图中，当滑片P移动到a点时，Rap=0，小灯泡两端的电压为电源电压即12V；当滑片P移动到b点时，R ab=48Ω，灯与滑动变阻器串联；灯泡的电阻R L===24Ω，电路中的电流I===A，灯泡两端的最小电压U L=IR L=A×24Ω=4V；所以小灯泡两端电压变化范围为4V～12V．（2）在乙图中，当滑片P移到a点时，灯被短路，U灯=0；当滑片P移到b点时，灯与R ab并联U灯=U=12V；则小灯泡两端电压变化范围为0～12V．（3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路变化的范围较小．答：（1）甲图中小灯泡两端电压的变化范围为4V～12V；（2）乙图中小灯泡两端电压的变化范围为0～12V；（3）只要答出“乙图灯的电压变化范围比甲中图的大”即可得分21、解：（1）由图可知，当P在A端时电源电压加在R1上，所以：U电源=12V；（2）当P在A端时：R1==8Ω；当P在B端时：R总==24Ω，滑动变阻器的最大阻值为：R2=R总﹣R l=24Ω﹣8Ω=16Ω；（3）当P在A端时：V2的示数为OV，当P在B端时：U2=U电源﹣U R1=12V﹣4V=8V；所以电压表V2示数的变化范围为：0V～8V；（4）∵R1与R2串联，P1=I2R1=（）2R1=，又∵U电源、R1保持不变；∴P1随R2的增大而减小．∴当滑片P向右滑动时，R2的阻值变大，∴P1变小．答：（1）电源电压为12V；（2）滑动变阻器的最大阻值为16Ω；（3）电压表V2示数的变化范围为0～8V；22、解：（1）实物图电流路径为正极→滑动变阻器R1→电流表→R2→开关→负极，因此这是一个串联电路，电流表测总电流，电压表测量电阻R2两端的电压，电路如下图；（2）当滑动变阻器滑片P在最右端时，滑动变阻器连入电路中阻值最大，从图象中可以看出此时电压表示数为1V，电流表示数为0.1A．根据串联电路电压的特点，滑动变阻器R1两端的电压为U1=U﹣U2=6V﹣1V=5V，电路中的电流I=0.1A，所以电阻R1===50Ω．故答案为：50．23、解：当滑动变阻器触头置于变阻器的最上端时，U CD最大，最大值为U max===20V；当滑动变阻器触头置于变阻器的最下端时，U CD最小，最小值为U min，所以U CD的变化范围是10～20V．故选C24、解：当滑动变阻器R的滑动端向左滑动时，变阻器接入电路的电阻增大，外电路总电阻增大，根据闭合电路欧姆定律得知，干路电流减小，路端电压U=E﹣Ir增大，则灯泡L1的电压增大，L1变亮．由欧姆定律可知，灯泡的电流L1的电流I1增大，则流过灯泡L2的电流I2=I﹣I1减小，L2变暗．灯泡L3的电压U3=U﹣U2，U增大，U2减小，则U3增大，则L3变亮．故选A25、解：当变阻器触头向上移动时，输出电压U CD增大，当滑片移到最上端时，CD的输出电压最大，为150V．当滑片向下移动，由于允许通过的最大电流为3A，滑动变阻器下半部分电阻最小值为50Ω，则上半部分电阻为100Ω，是R L的2倍，则电压是R L的2倍，所以RL的输出电压为150×．故B正确，A、C、D错误．故选B．北京王后雄教育胡老师。
初中物理-“电表示数变化”类题型的解析方法总结
初中物理 “电表示数变化”类题型的解析方法根据电路元件使用情况，可以将这类题型分为四种类型进行辨析：（1）开关型；（2）变阻器型；（3）“伪”变阻器型；（4）组合型。
1、 开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化。
例1在下如图1所示的电路中，R 1、R 2是定值电阻，电源电压U 保持不变。
当开关S 1由断开变为闭合时，电压表、电流表的示数如何变化？解析：开关S 1断开时，R 1与R 2组成串联电路，电压表测量的是R 1两端的电压（总电压的一部分），电流表测量的是串联电路中的电流即21R R U I +=；而当开关S 1闭合后，R 2被短路，电路中只有R 1接入，电压表测量的仍是R 1两端的电压，但是电路的总电压，故电压表的读数变大，电流表此时测量的是通过电阻R 1的电流1R U I =，故电流表的读数变大。
例2如上图2电源电压恒定，断开S 1、S 3，闭合S 2，两表均有示数；再断开S 2，闭合S 1、S 3，此时两表的示数与前者相比（ ）A ．两表的示数均变大B ．两表的示数均变小C ．电流表的示数变大，电压表的示数变小D ．电流表的示数变小，电压表的示数变大 解析：当开关S 1、S 3断开、S 2闭合时，电阻R 1、R 2串联在电路中，此时电流表测量电路中的电流21R R U I +=，电压表测量R 1两端电压21111R R UR IR U +==；当断开S 2，闭合S 1、S 3时，简化电路如图4，此时电流表测的是R 1中电流11R U I =,电压表测的是R 1两端电压或电源两端电压U ′1=U ，比较开关处于不同状态表达式可知，I 1＞I ,U ′1＞U 1,故两表的示数均变大。
2、变阻器型：由滑动变阻器滑片移动导致接入电路电阻改变，引起电路中电流表、电压表示数的变化。
此类按滑动变阻器连接方式又可分为两种类型。
①串联电路中由滑动变阻器的滑片移动引起电路中电表示数变化例3（2009年德州）如下图5，开关闭合后，当滑动变阻器滑片向左移动过程中（ ）A ．电流表示数变大，电压表示数变小B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变小D ．电流表示数变小，电压表示数变大 解析：此电路是电阻R 与滑动变阻器串联，电流表测量电流APR R U I +=，当P 向左移动时AP R 变小，电流表示数变大；电压表测的是AP R 的电压，可表示为U AP =U －IR ，U 不变，IR 增大，所以U AP 变小，电压表示数变小。
串、并联电路中 电表的变化 分析
“电表示数变化”类题型的解析方法运用欧姆定律及串并联电路特点，分析电路中电表示数变化是物理中考重点考查的知识点。
综观近年全国各地的中考物理试题，我们不难发现，判断电表示数变化题出现的频率还是很高的，许多学生平时这种题型没少做，但正确率仍较低，有的反映不知从何处下手。
下面就这类题型进行简单分类，结合例题进行分析，并归纳出判断方法，希望能给大家有所启示。
一、题型分类根据电路元件使用情况，可以将这类题型分为四种类型进行辨析：（1）开关型；（2）变阻器型；（3）“伪”变阻器型；（4）组合型。
二、实例解析（1）开关型：由开关的断开与闭合实现电路的转换，引起电表示数变化例1在如图1所示的电路中，R1、R2是定值电阻，电源电压U保持不变。
当开关S1由断开变为闭合时，电压表、电流表的示数如何变化？解析：开关S1断开时，R1与R2组成串联电路，电压表测量的是R1两端的电压（总电压的一部分），电流表测量的是串联电路中的电流即；而当开关S1闭合后，R2被短路，电路中只有R1接入，电压表测量的仍是R1两端的电压，但是电路的总电压，故电压表的读数变大，电流表此时测量的是通过电阻R1的电流，故电流表的读数变大。
例2如图2电源电压恒定，断开S1、S3，闭合S2，两表均有示数；再断开S2，闭合S1、S3，此时两表的示数与前者相比（）A．两表的示数均变大B．两表的示数均变小C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大解析：当开关S1、S3断开、S2闭合时，电阻R1、R2串联在电路中，简化后电路如图3，此时电流表测量电路中的电流，电压表测量R1两端电压；当断开S2，闭合S1、S3时，简化电路如图4，此时电流表测的是R1中电流,电压表测的是R1两端电压或电源两端电压U′1=U，比较开关处于不同状态表达式可知，I1＞I,U′1＞U1,故两表的示数均变大。
点拨：电路中由开关通断来改变连接方式，要灵活掌握正确分析，做出准确的判断。
九年级物理欧姆定律-电表示数变化专题(人教版)(含答案)
九年级物理电学-电表示数变化和电路故障专题一、滑动变阻器导致的电表示数变化1.如图1，当滑片P向左移动时，电流表示数将变大，电压表示数将变大2.如图2，当滑片P向右移动时，电流表示数将变小，电压表示数将变大3.如图3，当滑片向左移时，电压表示数将不变，电流表A1示数变小，A2示数变小，4.如图4，滑片向左移，灯泡亮度将变暗（填“变亮”、“变暗”、“不变”），电流表示数变小，电压表示数变大，电压表与电流表示数的比值变大。
图 1 图 2 图3 图45.如图5，滑片P向左移，电流表示数不变，电压表示数变大。
6.如图6，当滑片P向左移动时，电流表示数变大，电压表示数不变。
7.如图7，当滑片P向右移动时，A1 表示数变小，A2 表示数变小和 V 表示数不变8.如图8，滑片向左移，灯泡亮度将变亮（填“变亮”、“变暗”、“不变”），电流表示数变大，电压表示数变小，图5 图6 图7 图8二、开关状态引起的电表示数变化9.如图9，先闭合S，再闭合S’，S’从断开到闭合，电流表的示数将变大。
10.如图10，先闭合S1再闭合S2，S2从断开到闭合电压表的示数将变大，电流表的示数将变大。
11.如图11，R1、R2、R3阻值相等。
只闭合S时，电流表示数是I；再闭合S1电流表示数为__2I__；再闭合S2，电流表示数为__4I__。
（两空均填I的倍数如1/2I,2I，3I等）图9 图10 图11三、电路故障引起的电表示数变化分析：串联电路的故障现象12.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一会儿，两个电表的示数均变大，则下列判断中正确的是（ D）A 电阻R可能短路，灯L变亮。
B 灯L一定断路。
C 电阻R一定断路，灯L变暗。
D 灯L一定短路。
13.在如图所示的电路中，电源电压不变。
闭合电键S，电路正常工作。
过了一段时间，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是（D）A 灯L可能断路，电流表的示数变小。
2 动态电路——电表示数变化问题(解析版)
对于串联电路型动态电路，分析电压和电流的变化时，应先分析电阻的变化，后分析电流的变化，再分析电压变化——先分析定值电阻两端电压，再分析变阻器两端电压。
对于并联电路型动态电路，分析电压和电流的变化时，应先分析电压的变化，后分析电流的变化。
解题方法有两种：方法①：按这样的顺序分析：局部电阻如何变化→总电阻如何变化→由于电源电压不变，导致电路中电流如何变化→依据U=IR 分析不变的电阻两端的电压如何变化→依据U 变化的电阻=U 总-U 不变的电阻分析变化的电阻两端的电压如何变化。
方法①：串联电路中1212U U R R ，即电压与电阻成正比，由此可知串联电路中按电阻的比例分配电压，电阻所占比例分数越大，分得的电压比例就越大。
含滑动变阻器的串联电路：由于电源电压不变，按以下思路分析：如图所示的串联电路，当滑片向右移动时，R 2变大，R 总变大，电路中的I 变小，所以电流表A 示数变小，根据U 1=I·R 1可知，U 1变小，所以电压表V 1变小。
再根据U 2=U 总 — U 1可知，U 2变大，即V 2变大。
总结：在串联电路中，电阻越大分压能力越强，所以当滑动变阻器增大连入电路的阻值时，滑动变阻器两端的电压变大。
可知，I2变小，即电如图所示，当R2滑片向右移动时，R2变大，U2不变，根据I2=U2R2流表A2变小。
根据并联电路各支路电压相等且等于电源电压可知，U1不变即电压表V示数不变，R1不变，所以I1不变即电流表A1不变。
然后根据I总=I1+I2可知，I总变小即电流表A变小。
总结：并联电路中，各支路互不影响，改变其中一条支路的电阻或某支路出现断路不影响其他支路，除非将某一条支路短路，则整个电路被短路。
1、如图所示，电源的电压不变，闭合开关S，滑动变阻器的滑片P向左移动的过程中，下列说法中正确的是()A．电流表A的示数减小，电压表V的示数增大B ．电流表A 的示数增大，电压表V 的示数减小C ．电流表A 和电压表V 的示数都减小D ．电流表A 和电压表V 的示数都增大【答案】B【解析】由题中电路图可知，R 1与滑动变阻器R 串联，电压表测R 两端的电压，电流表测电路中的电流．将滑动变阻器的滑片P 向左移动的过程中，接入电路中的电阻变小，电路中的总电阻变小，由I ＝U R可知，电路中的电流变大，即电流表的示数变大，故A 、C 均错误；由U ＝IR 可知，R 1两端的电压变大，而电源电压不变，所以滑动变阻器R 两端的电压变小，即电压表V 的示数变小，故D 错误、B 正确。
判断电流表的示数变化-典型例题
判断电流表的示数变化-典型例题【例1】有一只弧光灯，正常工作电流为5安，电阻为8欧，要把它接入电压为110伏的电路中，需要串联一个多大的电阻，弧光灯才能正常工作？分析先根据题意画电路图，并标明出已知量和未知量的符号，如图所示.为了防止差错，习惯上在物理量代表符号的右下角加角标，分别表示与各导体的对应量，如电阻的电流、电压分别为，电阻的电流、电压分别为，总电阻、总电压、电电流分别为R、U、I.并且这九个量中一般知道三个量就可以求出另外六个量.此题根据题目所给条件，欲求电阻，可从欧姆定律的变形出发，先求出两端电压，再根据串联电路关系，求出电阻两端电压，最后利用欧姆定律变形公式求出；也可以从串联电路总电阻出发，先求出整个电路中的总电阻R，然后利用串联电路特点求；也可以根据串联电路分压关系求出.解法一：根据欧姆定律得：与是串联在电路中的又根据欧姆定律可求出需要串联的电阻为：解法二：根据欧姆定律得：与串联在电路中解法三：根据欧姆定律得：与是串联在电路中根据串联电路分压关系得：【例2】如图所示的电路图中，电源电压保持15伏不变，滑动变阻器的阻值范围是0~10欧，电灯的电阻为5欧，试求电流表和电压表的示数的变化范围.分析:本题考查滑动变阻器的使用及电流表和电压表的作用.解题时，先把滑动变阻器滑片分别移到a端和b端，并分析滑动变阻器连入电路中的阻值，再利用欧姆定律及串联电路特点，求出对应的电流值和电压值.解:当滑动变阻器滑片移到a端时，变阻器连入电路中的电阻为0，这时电路中电阻为欧，电阻两端电压伏，即电压表的示数为15伏.根据欧姆定律得.当滑动变阻器滑片移到b端时，变阻器连入电路中的电阻欧，且电阻与电灯串联在电路中根据欧姆定律得：即电流表的示数为1安又即电压表示数为5伏∴电流表示数变化范围是3安~l安.电压表示数变化范围是15伏~5伏.例如图所示的电路中，当开关S分别与a、b接触时，电流表的示数之比为5：4.已知欧，设电源电压保持不变，求电阻的阻值是多少？分析:在有两种或几种状态的电路计算中，单靠其中任一种电路状态都不能求出未知量，需要用联立方程组的方法求解.这类题的一般解题思路和方法是：（l）根据欧姆定律，利用两种电路状态中的不变量（电源电压不变，即电路两端总电压不变，定值电阻不变）列方程组，这也是各种题中的基本方程.（2）利用电路中的等量夫系或比例关系列方程组.还种等量关系要结合题目给出的已知条件.这是为解题而补充的方程.在列方程组时，虽然电路变化了，但不变量及相等量尽量符号一致，这样可以减少方程数、另外，列方程组解题一般不要带单位，最后结果注明单位并加括号.解:当开关S与a接触时，电阻被断路则：……①当开关S与b接触时，电阻与电阻组成串联电路，则即：……②又……③∴联立①②③三式解之得（欧）【例3】如图所示的电路中，电源电压是12伏且保持不变，，试求：（l）当开关断开时，电流表和电压表示数各是多少？（2）当开关均闭合时．电流表和电压表示数各是多少？分析解这类题的关键是先根据不同条件下的开关闭合、断开，分析电路的连接情况及各仪表的作用，然后根据欧姆定律和串联、并联电路特点及题目所给的条件进行计算，有时也可以根据实际需要画出不同条件下原电路图的等效电路图（此电路图可把开关及不起作用的元件去掉，并且画的较标准的电路），从而帮助我们分析问题.解（l）当都断开时，原电路图可变为如图所示:是串联在电路中根据欧姆定律得到即电流表的示数为1．2安.又∴电压表的示数为7．2伏.2）当开关均闭合时，原电路图可变为如图所示:则电阻被短路，电阻并联在电路中，伏，即电压表的示数为12伏.电路中的总电阻为即电流表的示数为5安.【例4】如图所示，电源电压保持不变，为开关S由闭合到断开时，关于电流表的示数变化，下列说法正确的是：（ ）A．示数变大，示数变小B．示数变小，示数不变C．两表示数都大，D．两表示数都变大.分析 当S闭合时，电阻与电阻是并联在电路中，电流表测干路总电流I，电流表测电阻的电流，当S断开和闭合时，根据欧姆定律可知，电阻两端电压及电阻阻值不变，所以通过电阻的电流不变，即电流表的示数不变，当S闭合时，与并联，根据并联电路电流特点；当S断开后，只有接入电路，中的电流为零，电路中总电流，而不变，因此总电流减小，电流表的示数减小.另外，也可以在分析完各电流表作用后，根据整个电路的电阻变化，分析总电流变化，再分析电阻中电流变化.答案 B。
