boost变换器工作原理

buck-boost变换器工作原理

buck-boost变换器工作原理
Buck-boost变换器是一种电力转换装置，它可以将直流电压转换为不同的电压水平，从而实现电源的调整和控制。

它工作的原理基于开关电源的工作原理和能量储存原理。

Buck-boost变换器的基本结构包括开关管、电感、电容和控制电路。

工作原理如下：
1. 当输入电压高于输出电压时，开关管K1关闭，开关管K2打开。

此时，电感L和电容C组成的LC滤波回路开始储存能量。

电感L的磁场储存了电流的能量，电容C储存了电压的能量。

2. 在上述状态下，当开关管K1关闭时，由于电感的特性，电流不会突变。

电感L会释放储存的能量，电流会从电感流向负载。

3. 当电感释放能量时，负载上的电压会高于输入电压。

这样就实现了电压升高的功能。

4. 当输入电压低于输出电压时，开关管K1打开，开关管K2关闭。

此时，电容C充满了能量，而电感L则储存能量。

5. 在上述状态下，当开关管K1打开时，电感的磁场会继续储存能量。

电感释放能量，电流从电感流向负载。

6. 当电感释放能量时，负载上的电压会低于输入电压。

这样就实现了电压降低的功能。

通过不断地开关开关管K1和K2，Buck-boost变换器可以实现输入电压到输出电压的转换。

控制电路会根据输出电压的变化来控制开关管的状态，以实现稳定的输出电压。

总结起来，Buck-boost变换器通过周期性地储存和释放能量来实现对输入电压的调节，从而实现对输出电压的升高或降低。

这种转换过程是通过改变开关管的状态来控制的，通过控制电路实现对输出电压的稳定性控制。

boost电路开关管的占空比和输出电压的关系

boost电路开关管的占空比和输出电压的关系摘要：1.引言2.Boost 电路的工作原理3.占空比与输出电压的关系4.占空比的调整对输出电压的影响5.结论正文：【引言】在电子电路中，Boost 电路是一种常见的DC-DC 变换器，其主要作用是将输入电压升高后输出。

这种电路在很多应用场景中都有广泛的应用，如电源管理、信号放大等。

对于Boost 电路来说，占空比和输出电压是非常重要的两个参数。

本文将探讨这两者之间的关系以及如何通过调整占空比来实现输出电压的控制。

【Boost 电路的工作原理】Boost 电路是一种基于开关管工作的电压提升电路，其主要构成部分包括开关管、电感、电容和二极管。

在电路工作过程中，开关管通过控制占空比来调整电感上的电流，从而实现输出电压的升降。

具体来说，当开关管导通时，电感上的电流逐渐增大；当开关管截止时，电感上的电流逐渐减小。

通过这样的工作方式，可以使得输出电压高于输入电压。

【占空比与输出电压的关系】占空比是指开关管在一个周期内导通时间与总周期时间的比值。

在Boost 电路中，占空比与输出电压的关系可以用以下公式表示：输出电压= 输入电压× (占空比+ 1)从公式中可以看出，当占空比增大时，输出电压也会相应地增大；反之，当占空比减小时，输出电压也会相应地减小。

【占空比的调整对输出电压的影响】通过改变占空比，可以实现对Boost 电路输出电压的控制。

一般来说，占空比越大，输出电压越高；占空比越小，输出电压越低。

需要注意的是，占空比的调整会影响到电路的效率和稳定性。

当占空比过大时，电路的效率会降低，同时可能会产生电压振荡等不稳定现象；当占空比过小时，电路的效率也会降低，同时输出电压可能会出现波动。

因此，在实际应用中，需要根据具体需求合理地选择占空比，以实现高效稳定的输出电压。

【结论】Boost 电路的占空比与输出电压之间存在着密切的关系。

通过调整占空比，可以实现对输出电压的控制。

boost电路工作原理

boost电路工作原理
Boost电路是一种用于升压的直流-直流转换器。

它主要由输入电源、开关管、电感、二极管和负载组成。

其工作原理如下：
1. 输入电源：Boost电路的输入电源通常是直流电源，如电池或稳定的直流电源。

2. 开关管：Boost电路中的开关管主要起到开关的作用，在周期性开关的控制下，将电能从输入电源传输到电感中。

3. 电感：电感是Boost电路中的核心元件，它通过储存能量来实现升压功能。

当开关管关闭时，电感中的电流不会突然变为零，而是通过电感中的磁场产生反向电动势，将能量传输到负载电路中。

4. 二极管：在Boost电路中，二极管主要起到导电和反向电流保护的作用。

当开关管断开时，电感中的储能电流无法直接流向负载电路，而是通过二极管的导通，形成一个回路，使得电感中的能量能够传输到负载电路中。

5. 负载：Boost电路中的负载是指输出端的电路或设备，它是通过Boost电路升压后得到的电压输出。

工作原理总结起来就是：当开关管导通时，输入电源的电能通过电感储存；当开关管断开时，电感中的储能电流经过二极管导通，将能量传输到负载电路中，从而实现电压的升高。

需要注意的是，由于Boost电路采用了周期性开关，因此需要一定的控制电路来实现开关管的开关控制。

这通常由微控制器或电子开关控制芯片来完成。

此外，Boost电路在升压过程中会产生一定的功率损耗，因此在设计时需要考虑选择合适的元件以提高效率和减少损耗。

《三电平Boost变换器在UPS中的应用》

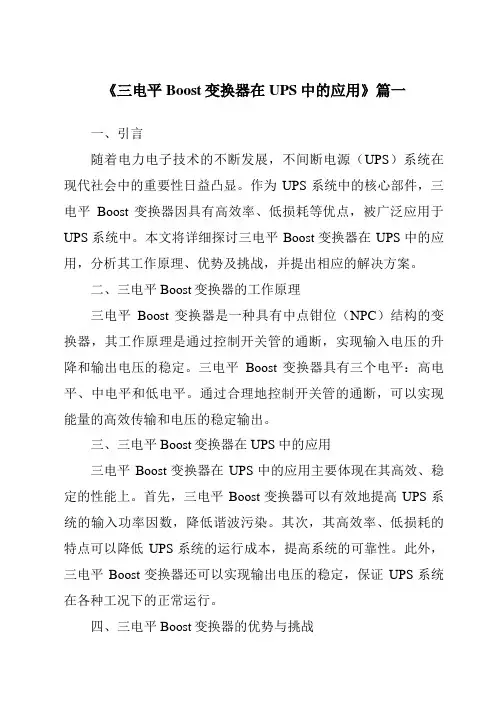

《三电平Boost变换器在UPS中的应用》篇一一、引言随着电力电子技术的不断发展，不间断电源（UPS）系统在现代社会中的重要性日益凸显。

作为UPS系统中的核心部件，三电平Boost变换器因具有高效率、低损耗等优点，被广泛应用于UPS系统中。

本文将详细探讨三电平Boost变换器在UPS中的应用，分析其工作原理、优势及挑战，并提出相应的解决方案。

二、三电平Boost变换器的工作原理三电平Boost变换器是一种具有中点钳位（NPC）结构的变换器，其工作原理是通过控制开关管的通断，实现输入电压的升降和输出电压的稳定。

三电平Boost变换器具有三个电平：高电平、中电平和低电平。

通过合理地控制开关管的通断，可以实现能量的高效传输和电压的稳定输出。

三、三电平Boost变换器在UPS中的应用三电平Boost变换器在UPS中的应用主要体现在其高效、稳定的性能上。

首先，三电平Boost变换器可以有效地提高UPS系统的输入功率因数，降低谐波污染。

其次，其高效率、低损耗的特点可以降低UPS系统的运行成本，提高系统的可靠性。

此外，三电平Boost变换器还可以实现输出电压的稳定，保证UPS系统在各种工况下的正常运行。

四、三电平Boost变换器的优势与挑战三电平Boost变换器的优势主要表现在以下几个方面：一是高效率、低损耗，可以提高UPS系统的运行效率；二是输入功率因数高，可以降低谐波污染；三是输出电压稳定，可以保证UPS 系统在各种工况下的正常运行。

然而，三电平Boost变换器也面临一些挑战，如开关管的驱动控制、中点电位平衡等问题需要进一步研究和解决。

五、解决方案与展望针对三电平Boost变换器在UPS应用中面临的问题，可以采取以下解决方案：一是优化开关管的驱动控制策略，提高开关管的通断速度和可靠性；二是研究并改进中点电位平衡技术，保证三电平Boost变换器的稳定运行。

此外，随着电力电子技术的不断发展，我们还可以期待更多新型材料和技术的应用，进一步提高三电平Boost变换器在UPS系统中的性能。

Boost变换器工作原理与设计

选择磁芯材料
根据工作频率和电感值，选择合适的磁芯材料，以确保电感的性能和效率。
确定线圈匝数
根据电感值、线圈直径和磁芯材料，计算线圈匝数，以获得所需的电感性能。
二极管选择
1 2
选择合适的二极管类型
根据工作电压、电流和开关频率，选择合适的二极管类型。
确定额定电流和电压
根据最大输出电流和电压，选择二极管的额定电流和电压。
重要性
Boost变换器在许多应用中都非常重要，如分布式电源系统、电动汽车和可再生能源系统等。
Boost变换器的历史与发展
历史
Boost变换器最初在20世纪80年代被提出，随着电力电子技术和控制理论的不断发展，其性能和效率得到了不断提高。
发展
目前，Boost变换器已经广泛应用于各种领域，并且随着新能源和电动汽车的快速发展，其需求和应用前景仍然非常广阔。
当开关管关断时，电感释放所储存的能量，通过二极管和输出电容向负载提供电流，同时输出电压逐渐升高。
通过控制开关管的通断时间，可以调节输出电压的大小。
电感的作用
电感在开关管导通时储存能量，在开关管关断时释放能量。
电感的值决定了输出电压的大小和开关频率。
电感的作用是调节电流和维持输出电压的稳定。
小型化
随着电子设备的小型化和集成化，减小Boost变换器的体积成为未来的重要发展方向。
智能化
随着人工智能和物联网技术的发展，实现Boost变换器的智能化控制和远程监控成为未来的重要发展方向。
THANKS
感谢观看
02
Boost变换器的工作原理
工作原理概述
Boost变换器是一种DC-DC转换器，用于提高直流电压。

ucc2818中文说明书

1.BOOST变换器的电路拓扑2.BOOST变换器的工作原理当晶体管导通时，二极管截止(t=0~DTs)，输入电压Vs向能量传递电感L充磁，负载电压Vo靠滤波电容C维持；当晶体管截止时，二极管导通(t=DTs~Ts)，电感把前一阶段贮存的能量全部释放给负载和电容．显然，晶体管导通的时间越长，即D越大，负截获得的能量越多，输出电压越高。

M主要参量的稳态波形4.5. 4.BOOST 变换器CCM 稳态分析由电感电压伏秒平衡原理有:得： Boost 变换器的稳态电压变比永远大于1，所以Boost 变换器也称为升压变换器。

M Boost 变换器稳态电压变比特性M Boost 变换器电感电流纹波TsD Vs Vo DTs Vs )1()(-⋅-=⋅DD Vs Vo M -===111'7.DCM MODE当电感L较小，或电阻R较大，或开关颇率f S较低时，BOOST变换器也将工作在不连续导电模式下，如下图：9.DCM主要参量的稳态波形10.D2与电路参数的关系推导11.DCM 与CCM 模式的稳态电压变比曲线2/4112/411)()(212121211222112120211K D K D D M K D D K D D D D M KD D D M RV M MI I D D T D LV I os s s s ++==++⋅=⇒+=+=∴==+=且：又，12.DCM与CCM的临界条件13.K crit与M和D1关系的图解14.BOOST变换器的优缺点BOOST变换器的优点：①输入电流是连续的，这减轻了对电源的电磁干扰；②开关晶体管发射极接地．使驱动电路简单．BOOST变换器的缺点是：①输出侧二极管的电流是脉动的，使输出纹波较大．所以实际应用中，在二极管与输出之间常加入一个输出滤波网络.②电压变比水远大于1，即它只能升压，不能降15.UCC3818功能介紹UCC3818为主动PFC提供了很多的功能。

boost变换器工作原理boost变换器是什么boost变换器称为并联开关变换器。

与buck变换器其不同的是，boost型电感在输入端（开关）,buck型电感在输出端。

boost型变换器的输出电压V o总是大于输入电压Vi。

解释比较简单，当开关管导通时，二极管D关闭，电感L与开关管的节点电压为O。

当开关管关闭时，电感L两端的电势翻转，所以电感L与开关管的节点电压大于输入电压Vl，电感电流通过二极管D续流，使得V o大于Vi。

可以证明，V o=Vi*[T/(T-Ton)]，T是开关脉冲周期，Ton是导通时间。

boost变换器的工作原理Boost变换器工作于CCM和DCM时的主要关系式及其临界电感根据流过电感的最小电流是否为零（即电感电流在S关断期间是否出现断续）也可将Boost 交换器划分为两种模式：连续导电模式(CCM)和不连续导电模式(DCM)。

对于给定的开关频率、负载电阻及输入和输出电压，Boost变换器存在一临界电感Lc，当L>Lc时，变换器处于CCM：而当Ltep Up Converter)，其电路拓扑结构如图2.1所示。

BoostDC-DC变换器的基本电路由功率开关管VT、续流二极管VD、储能电感L、输出滤波电容C等组成。

因为MOSFET管开关速度较快，控制逻辑相对简单，所以开关管VT一般都采用MOSFET 管。

在开关管VT导通期间，电感中的电流上升:在开关管VT截止期间，电感电流下降。

如果在开关管VT截止期间，电感中的电流降到零，并在截止期间的剩余时间内电感中存储的能量也为零，则称这种开关电源工作于电感电流不连续工作模式(Discontinuous ConducTIon Mode, DCM);否则工作于电感电流连续工作模式(ConTInuousConducTIon Mode, CCM)"。

下面对Boost DC-DC开关变换器的两种工作模式分别进行分析，以便于进行系统设计。

boost变换器增益推导

boost变换器增益推导
Boost变换器增益推导是电力系统中常用的技术，涉及到转换器的增益调节。

Boost变换器增益推导的原理如下：
首先，根据变换器的电磁耦合原理，变换器的串联结构实际上是由两个电路组成，它们之间具有一定的耦合系数。

两个电路分别被称作输入端和输出端。

在输入端，电流在控制输入端的负载情况下，电流正常流动，当电流在输出端发生变化（例如变换器负载变大）时，输出端也能够得到相应的电压和电流变化，也就是说，输出端以比输入端大的增益得到其电压或电流的变化。

其次，为计算变换器的增益，可以利用电磁耦合的原理，将输入端的电流与输
出电流进行比较，以计算波峰值比率和增益系数。

在计算过程中，要考虑的参数有输入端与输出端的耦合变化率，负载压降和相应的电流。

最后，通过运用计算公式，就可以确定变换器的增益调节率了。

至于调节结果，也可以通过实际检测方法进行校核，从而确认增益调节措施的有效性。

总之，Boost变换器增益推导是一个复杂的算法，要求变换器具备一定耦合度、晶石特性及负载参数，此外，还需要以正确的计算方法进行调节，才能够达到理想的变换效果。

它的实际效用在电力系统中有着重要地位，在变换器的调节管理中占着极其重要的地位。

boost变换器工作原理

boost变换器工作原理引言：在电子设备中，为了提供稳定的直流电压，通常需要使用变换器来对输入电压进行转换。

其中一种常用的变换器是boost变换器，它可以将输入电压提升到较高的输出电压。

本文将介绍boost变换器的工作原理及其关键组成部分。

一、什么是boost变换器？boost变换器是一种直流-直流（DC-DC）变换器，用于将低电压升高到较高的电压。

它通过周期性开关和储能元件实现输入电压的提升。

boost变换器常用于电子设备中，例如电源供应、电动汽车、太阳能电池等。

二、boost变换器的工作原理1. 关键元件boost变换器由以下几个关键元件组成：- 输入电压源Vin：提供输入电压，一般为直流电压。

- 开关元件：用于周期性地开关电路，将输入电压传递到输出电路。

- 电感元件L：通过储存能量来实现电压的升高。

- 负载元件：接收输出电压，一般为电子设备或电路。

- 电容元件C：用于平滑输出电压。

2. 工作原理boost变换器的工作原理可以分为两个阶段：导通阶段和截止阶段。

（1）导通阶段：当开关元件导通时（一般为MOSFET），输入电压Vin通过电感元件L传递到负载元件和电容元件。

在此阶段，电感元件L储存了能量，同时电容元件C开始充电。

（2）截止阶段：当开关元件截止时，电感元件L的储能电流无法继续流动，此时输出电压Vo通过电容元件C供给负载元件。

在此阶段，电容元件C 平滑输出电压，保持稳定的直流电压。

3. 控制策略为了实现输出电压的稳定性，boost变换器通常采用脉宽调制（PWM）控制策略。

通过调节开关元件的导通时间和截止时间，可以控制输出电压的大小。

当输出电压过低时，开关元件导通时间延长；当输出电压过高时，开关元件截止时间延长。

通过不断调整开关元件的导通和截止时间，可以使输出电压保持在设定值附近。

三、boost变换器的优势和应用领域1. 优势- 提供较高的输出电压：boost变换器可以将低电压提升到较高的电压，满足某些电子设备对高电压的需求。

Boost变换器原理

回路2：电感，负载电阻，地
状态2三极管关断时电源，电感同时为电容充电，同时将电压提供给负载电阻。
此时回路
考虑情况：二极管和三极管为理想状态，电感值足够大，电容值足够大
曲线分析
连续状态
电感充电量等于电感放电量
如果忽略电路中其他元件损耗。电源能量全部用于负载消耗。则
临界状态情况下
当D=0.5时，电感电流值最大
当D=1/2&&1/3时，输出电流最大
断续状态
输入输出电压的关系式Boost变换器的电路组成与Buck电路相同，也属于非隔离式变换器。
Boost变换器具有较小射频干扰和较低噪声的优点。
电感L、三极管Q、二极管D、电容C 负载电阻构成电路。
状态1三极管导通时；
二极管处于反向截止状态，输入电压全部加在电感L上，电感电流增大。
回路1：电源、电感、三极管，地

《三电平Boost变换器在UPS中的应用》

《三电平Boost变换器在UPS中的应用》篇一一、引言随着电力电子技术的不断发展，不间断电源（UPS）系统在各个领域的应用越来越广泛。

三电平Boost变换器作为一种新型的电力变换器，具有高效率、高功率密度和低电磁干扰等优点，在UPS系统中得到了广泛的应用。

本文将详细探讨三电平Boost 变换器在UPS系统中的应用。

二、三电平Boost变换器的基本原理三电平Boost变换器是一种基于二极管中点钳位（Neutral Point Clamped，NPC）技术的电力变换器。

其基本原理是通过三个电平的电压转换，实现输入电压的升高和电流的调整。

与传统单电平变换器相比，三电平Boost变换器具有更低的开关损耗和电磁干扰，同时能够提高系统的效率和功率密度。

三、三电平Boost变换器在UPS系统中的应用1. 电压提升：UPS系统需要提供稳定的输出电压，以保障负载设备的正常运行。

三电平Boost变换器能够将输入电压提升到所需的值，确保UPS系统的稳定运行。

2. 功率因数校正：三电平Boost变换器能够实现对输入电流的整形，使其与输入电压同步，从而提高系统的功率因数，降低谐波干扰。

3. 能量回馈：在UPS系统中，当负载设备消耗的功率小于UPS系统提供的功率时，多余的能量可以通过三电平Boost变换器回馈到电网中，实现能量的再利用。

4. 高效能：由于三电平Boost变换器具有高效率和低电磁干扰的特点，使得UPS系统在运行过程中能够保持较低的能耗和较高的可靠性。

四、实际应用中的挑战与解决方案尽管三电平Boost变换器在UPS系统中具有诸多优点，但在实际应用中仍面临一些挑战。

例如，当UPS系统在极端负载条件下运行时，如何保证系统的稳定性和可靠性是一个重要的问题。

针对这些问题，可以采取以下措施：1. 优化控制策略：通过改进控制算法，使三电平Boost变换器能够更好地适应不同负载条件下的运行需求。

2. 增强保护功能：增加系统的保护功能，如过流、过压、欠压等保护措施，确保UPS系统在异常情况下能够及时响应并恢复正常运行。

boost电路工作原理波形

boost电路工作原理波形
Boost电路是一种直流-直流转换器，通常用于将低电压升高到
更高的电压。

它由一个电感、开关管（如MOSFET）、二极管和电容
组成。

Boost电路的工作原理如下：
1. 施加输入电压，当输入电压施加到Boost电路时，电感上的
电流开始增加。

2. 开关管导通，当开关管导通时，电感上的电流开始流入电容器，导致电容器充电。

3. 开关管截止，一旦电容器充满，开关管截止，电感上的电流
被迫通过二极管流回负载。

4. 输出电压升高，由于电感的能量储存特性，当开关管截止时，电感上的电流仍在流动，导致输出电压升高。

5. 控制电路，Boost电路通常还包括一个控制电路，用于控制
开关管的导通和截止时间，以调节输出电压。

至于波形，Boost电路的输入和输出波形会随着电路的工作原
理而变化。

输入波形通常是一个脉冲状的方波，而输出波形则是经
过升压后的稳定直流电压。

在开关管导通期间，电感电流增加，输
出电压上升；在开关管截止期间，电感电流减小，输出电压维持稳定。

因此，Boost电路的输出波形通常是一个稳定的直流电压波形。

总的来说，Boost电路通过控制开关管的导通和截止，利用电
感的能量储存特性实现了将输入电压升高的功能，从而产生稳定的
输出电压波形。

Boost变换器工作原理与设计

的时能间量与、输负出载电功容率之、间输的出关电系压如以下及式负所载示允: 许的电压最小值决定t。保持
F /W
Co
2Pout Δt Vo2 Vo2(min)
三小信号模型的建立(状态空间平均法)
Ld
i(t) Ts dt
vg
Ts
d (t) ( vg
Ts
v(t) Ts )(1 d (t))
Boost变换器的工作原理与设计
主要内容
一ห้องสมุดไป่ตู้基本工作原理二、Boost变换器的主要应用以及参数选择三、小信号模型的建立
一、基本工作原理
CCM状态下的BOOST
由电感L的伏秒平衡即可得:
VgDT (Vg V )(1 D) 0
即可得:
V 1 Vg 1 D
输入电流纹波大小:
iL
Vg 2L
sCv(s) Id(s) i(s)(1 D) v(s) R
Boost应用时的注意事项
1.启动保护 2.输入端电容
3.功率器件的保护
谢谢！请多指教！
Kcrit D(1 D)2 2L
K RTs
二、 Boost变换器的主要应用
输入电感决定了输入端的高频纹波电流总量，为了确保变换器运行于CCM模式，输入电感L保证在低压输入（85V）的纹波电流大约为输入电流尖峰的20%，由此来确定输入电
感的大小。
假定电路中的元件均为理想元件，则在工频时间范围内，从电网上吸收的功率与变换器的输出功率有如下关系:
Pout Pin
其中
为变换器的效率，则在低压输入时变换器的输入
电流峰值为:
I pk
2Pout
Vin-min •
L Vinmin 2 • Dmin 0.2Ipk • f

boost电路输出电压和输入电压的计算方法

标题：深度解析boost电路输出电压和输入电压的计算方法一、引言在电子电路领域中，boost电路是一种常见的升压变换器，它能够将输入电压升高到所需的输出电压。

而要正确设计和应用boost电路，就需要深入了解其输出电压和输入电压的计算方法。

二、boost电路的工作原理boost电路是一种非绝缘型升压变换器，其工作原理非常简单直观。

通过控制开关管的导通和截止，可以实现将输入电压增加到更高的输出电压。

具体来说，当开关管导通时，电感储能，然后在开关管截止时，电感释放能量，从而提供给负载。

三、boost电路输出电压的计算方法1. 理想boost电路输出电压的计算方法可以通过以下公式来表示： Vout = Vin * (1 + D)其中，Vout为输出电压，Vin为输入电压，D为占空比。

2. 在实际boost电路中，还需要考虑电路的损耗以及元器件的特性，因此输出电压的实际计算方法会更加复杂。

我们需要考虑负载性能、开关管的导通和截止损耗、电感的特性等因素。

3. 另外，由于boost电路是一种非绝缘型升压变换器，输出电压也会受到输入电压波动、负载变化等因素的影响，因此在实际应用中需要进行合理的设计和控制。

四、boost电路输入电压的计算方法1. 理想boost电路输入电压的计算方法与输出电压类似，也可以通过占空比来控制。

一般来说，输入电压应当大于输出电压，且要考虑到开关管的导通和截止。

2. 在实际boost电路设计中，需要综合考虑输入电压范围、输入电流波动、稳压特性等因素，以确保boost电路能够稳定可靠地工作。

五、个人观点和理解在设计boost电路时，输出电压和输入电压的计算是非常重要的，它直接影响到电路的工作性能和稳定性。

在进行设计和应用时，需要深入研究和理解boost电路的工作原理，充分考虑实际因素的影响，并进行合理的设计和控制。

六、总结boost电路的输出电压和输入电压的计算方法是一个复杂而又关键的问题。

boost电路工作原理

boost电路工作原理Boost电路是一种常见的电路结构，其工作原理是通过电感和开关管等元件来实现电压的升高。

在实际应用中，Boost电路被广泛应用于电源管理系统、直流-直流转换器等领域。

本文将详细介绍Boost电路的工作原理，希望能够帮助读者更好地理解和应用这一电路结构。

Boost电路的工作原理主要基于电感的储能和释放。

在Boost电路中，电感和开关管构成了一个基本的能量转换单元。

当开关管导通时，电感中储存的能量逐渐增加；当开关管关断时，电感中储存的能量被释放，从而提供给负载。

通过不断地重复开关管的导通和关断，Boost电路可以将输入电压升高到更高的输出电压。

在Boost电路中，开关管的控制是至关重要的。

一般来说，开关管的控制可以采用PWM（脉冲宽度调制）技术，通过控制开关管的导通时间来调节输出电压。

当需要提高输出电压时，导通时间增加；当需要降低输出电压时，导通时间减少。

通过这种方式，Boost电路可以实现对输出电压的精确控制。

除了PWM技术，Boost电路中还常常使用电容来实现输出电压的稳定。

电容可以在输出端起到滤波的作用，平滑输出电压的波动。

通过合理选择电容的参数，可以有效地提高Boost电路的输出电压质量。

在实际应用中，Boost电路还常常需要考虑输入电压的变化。

为了应对输入电压的不稳定性，Boost电路通常会配备反激二极管，用于提供额外的能量存储和释放路径。

这样一来，即使输入电压发生变化，Boost电路仍然能够保持稳定的输出电压。

总的来说，Boost电路的工作原理是通过电感和开关管等元件实现对输入电压的升压。

通过合理控制开关管的导通时间和配备适当的电容、反激二极管等元件，Boost电路可以实现对输出电压的精确控制和稳定输出。

在实际应用中，Boost电路被广泛应用于各种电源管理系统和直流-直流转换器中，发挥着重要的作用。

希望通过本文的介绍，读者能够更加深入地理解Boost电路的工作原理，为实际应用提供一定的参考和指导。

13_直流直流升压变换器工作原理

直流/直流升压（B o o s t ）变换器的工作原理01B o o s t变换器简介02B o o s t变换器的升压原理03B o o s t变换器的稳压原理01B o o s t变换器简介B o o s t变换器简介低压直流高压直流升压稳压有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）02B o o s t变换器的升压原理1. 制造一条下坡路径令小球产生速度2. 下坡路径至上坡路径的转换3. 利用惯性将小球送向高处V SV o +−CL有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）V SV o +−CLi LTD开关：高速开通关断二极管：互补导通电容：减小电压波动电感：泵送能量03B o o s t变换器的稳压原理电感电流连续(C C M )时的工作原理V SV o +−CL i L +−v L TDE OT on开通期T on1 电感关系式2 电感电流变化率3 电感电流在开通期的增加量开通期T on∆=⋅+Li T V L onS=dt Ldi V L S=dt V L di S L1 电感关系式2 电感电流变化率3 电感电流在开通期的增加量OE DTL v −+L i L C−+o V SV T onT off关断期T off−=dtV V Ldi S o L1 电感关系式2 电感电流变化率=−dt Ldi V V L S o∆=⋅−−Li T V V L offS oov n i I 0o V −S VS V Lv toV O E v txa m L I ni m L I L i T t t 电感电流连续(C C M )时的工作原理有缘学习更多＋谓ｙｇｄ３０７６考证资料或关注桃报：奉献教育（店铺）电感电流在关断期的增加量电感电流在开通期的增加量0offS on S o s sT V T V V L T L T −⋅+⋅=0L L i i +−∆+∆=11o S V V D=−占空比: 开关管导通时间占整个开关周期的比重输入电压与输出电压关系推导稳压控制的简单示例80VS V =80110.8400S o V D V =−=−=40VS V =40110.9400S o V D V =−=−=V SV o +−CL i L +−v LT D400Vo V =小结◼Boost变换器可将低电压变换成高电压◼Boost变换器利用电感进行升压◼Boost变换器通过占空比控制实现稳压。

Boost变换器原理

由IGBT 组成的升压变换器的建模及应用仿真摘要：根据电力电子技术的原理，升压式变换器的输出电压0U 高于输入电源电压i U ，控制开关与负载并联连接，与负载并联的滤波电容必须足够大，以保证输出电压恒定，储能电感也要很大，以保证向负载提供足够的能量。

在设计中，采用绝缘栅双极型晶体管IGBT 作为开关管，它既具有输入阻抗高，速度快，热稳定性好，驱动电路简单，又具有通态电压低，耐压高，流通大电流等优点。

关键词：升压变换器 IGBT Matlab 建模一、设计内容1. 设计原理图1 升压变换器电路图图1是升压变换器的电路图，其中i U 为输入直流电源，S 为开关管（在本设计中使用IGBT 作为开关管），在外部脉冲信号的激励下工作于开关状态。

当开关管S 导通，输入电流流经电感L 和开关管S ，开关管两端的电压降为零，电感两端产生电压降，电感电流开始线性增长，电感开始储存能量，此时二级管VD 处于关断状态。

当开关管S 截止，由于电感电流的连续性，电感L 的线圈产生的磁场将改变线圈两端的极性，以保持电感电流不变，因此电感电压在这一时段出现负电压，此电压是由线圈的磁能转化而成的，它与电源i U 串联，以高于i U 的电压向电路的后级供电，使电路产生了升压作用。

此时，电感向后级释放能量，电感电流不断减小，电感电流通过二极管VD 到达输出端后，一部分为输出提供能量，一部分为电容充电。

这是升压变换器的一个工作周期，此后变换器重复上述过程工作至稳态过程。

2. 输出电压与输入电压的关系若开关管导通时间on t ，关断时间off t ,开关工作周期off on t t +=T 。

定义占空比为： ,升压比为：。

理论上电感储能与释放能量相等，所以当电感电流连续时，输出电压：3. 参数设置（1）电源电压设置为直流24V ；（2）储能电感设置为3.6E-4 H ；（3）RC 负载设置：R 为24Ω；C 为5.4E-5 F ；（4）脉冲信号发生器设置：Pulse type 、Time(t)、Amplitude 、Phase delay(secs)均采用默认设置，Period(secs)设置为25e-6，Pulse Width(﹪ of Period)设置为20。

《三电平Boost变换器在UPS中的应用》范文

《三电平Boost变换器在UPS中的应用》篇一一、引言随着电力电子技术的不断发展，不间断电源（UPS）系统在各个领域的应用越来越广泛。

三电平Boost变换器作为一种高效的电力转换技术，在UPS系统中发挥着重要作用。

本文将详细探讨三电平Boost变换器在UPS系统中的应用及其优势。

二、三电平Boost变换器概述三电平Boost变换器是一种具有三个电压电平的DC-DC变换器，其工作原理是通过控制开关管的通断，实现输入电源与输出电源之间的能量转换。

相比传统的两电平变换器，三电平Boost 变换器具有更高的效率、更低的损耗和更小的电磁干扰，因此在电力电子领域得到了广泛应用。

三、三电平Boost变换器在UPS中的应用1. 提高系统效率：三电平Boost变换器在UPS系统中的应用，可以有效地提高系统的转换效率。

由于三电平结构具有较低的开关损耗和导通损耗，使得整个系统的能量转换效率得到提升。

2. 改善输出电压质量：三电平Boost变换器具有更好的电压调节能力，可以更精确地控制输出电压的稳定性和波动范围，从而改善UPS系统的输出电压质量。

3. 降低电磁干扰：三电平Boost变换器的设计可以有效降低电磁干扰，减少对周围设备的干扰和影响，提高UPS系统的可靠性和稳定性。

4. 适应不同负载：三电平Boost变换器具有较好的负载适应性，可以根据负载的变化自动调整工作状态，保证UPS系统在不同负载下的稳定运行。

四、三电平Boost变换器的优点与挑战优点：（1）高效率：三电平Boost变换器具有较高的能量转换效率，降低能源浪费。

（2）低损耗：由于采用了三电平结构，降低了开关损耗和导通损耗。

（3）良好的电压调节能力：可以精确控制输出电压的稳定性和波动范围。

（4）降低电磁干扰：有效减少对周围设备的干扰和影响。

挑战：（1）设计复杂性：三电平Boost变换器的设计相对复杂，需要专业的电力电子技术知识。

（2）成本问题：由于采用了先进的技术和材料，三电平Boost变换器的制造成本相对较高。
