物体在安培力作用下的平衡与运动问题

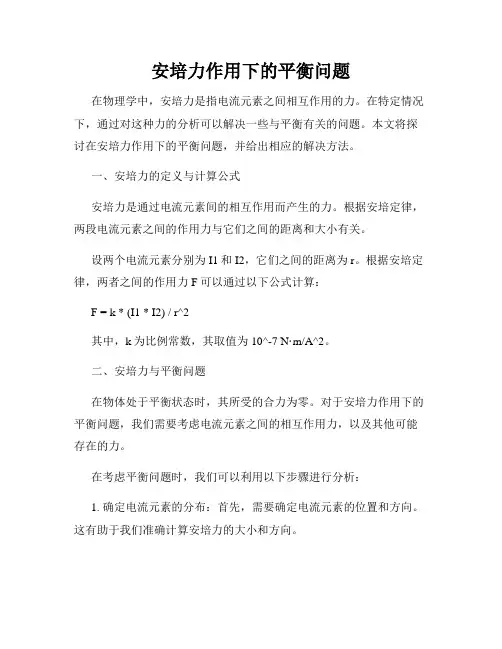

安培力作用下的平衡问题
安培力作用下的平衡问题在物理学中，安培力是指电流元素之间相互作用的力。
在特定情况下，通过对这种力的分析可以解决一些与平衡有关的问题。
本文将探讨在安培力作用下的平衡问题，并给出相应的解决方法。
一、安培力的定义与计算公式安培力是通过电流元素间的相互作用而产生的力。
根据安培定律，两段电流元素之间的作用力与它们之间的距离和大小有关。
设两个电流元素分别为I1和I2，它们之间的距离为r。
根据安培定律，两者之间的作用力F可以通过以下公式计算：F = k * (I1 * I2) / r^2其中，k为比例常数，其取值为10^-7 N·m/A^2。
二、安培力与平衡问题在物体处于平衡状态时，其所受的合力为零。
对于安培力作用下的平衡问题，我们需要考虑电流元素之间的相互作用力，以及其他可能存在的力。
在考虑平衡问题时，我们可以利用以下步骤进行分析：1. 确定电流元素的分布：首先，需要确定电流元素的位置和方向。
这有助于我们准确计算安培力的大小和方向。
2. 计算安培力的合力：根据上文提到的安培力计算公式，计算出各个电流元素之间的相互作用力。
考虑电流元素的数量和位置，将所有的安培力相加，得到合力的大小和方向。
3. 考虑其他可能的力：除了安培力，还可能存在其他力对物体产生影响。
比如，重力、弹性力、静电力等。
需要将这些力考虑在内，计算出它们的合力。
4. 求解平衡条件：将上述得到的力合成为一个合力，判断合力是否为零。
如果结果为零，则物体处于平衡状态。
三、案例分析为了更好地理解在安培力作用下的平衡问题，我们来看一个简单的案例。
假设有一条笔直的导线AB，其长度为L，电流为I。
在导线上距离A点x处有一电流元素I1，距离B点L-x处有一电流元素I2。
现在我们要求在什么条件下，这条导线处于平衡状态。
首先，确定电流元素的方向。
假设电流从A点流向B点，则电流元素I1的方向为A到x的方向，电流元素I2的方向为x到B的方向。
其次，计算安培力的合力。

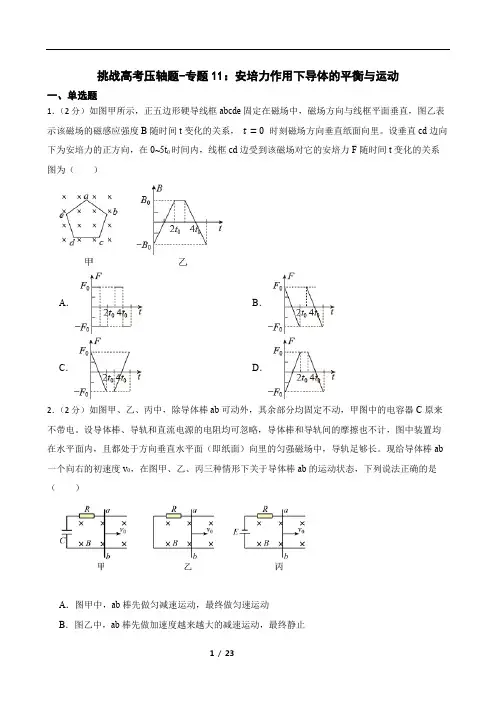

挑战高考压轴题-专题11：安培力作用下导体的平衡与运动
挑战高考压轴题-专题11：安培力作用下导体的平衡与运动一、单选题1．（2分）如图甲所示，正五边形硬导线框abcde固定在磁场中，磁场方向与线框平面垂直，图乙表示该磁场的磁感应强度B随时间t变化的关系，t=0时刻磁场方向垂直纸面向里。
设垂直cd边向下为安培力的正方向，在0~5t0时间内，线框cd边受到该磁场对它的安培力F随时间t变化的关系图为（）A．B．C．D．2．（2分）如图甲、乙、丙中，除导体棒ab可动外，其余部分均固定不动，甲图中的电容器C原来不带电。
设导体棒、导轨和直流电源的电阻均可忽略，导体棒和导轨间的摩擦也不计，图中装置均在水平面内，且都处于方向垂直水平面（即纸面）向里的匀强磁场中，导轨足够长。
现给导体棒ab 一个向右的初速度v0，在图甲、乙、丙三种情形下关于导体棒ab的运动状态，下列说法正确的是（）A．图甲中，ab棒先做匀减速运动，最终做匀速运动B．图乙中，ab棒先做加速度越来越大的减速运动，最终静止C．图丙中，ab棒先做初速度为v0变减速运动，然后做变加速运动，最终做匀速运动D．三种情形下导体棒ab最终都匀速3．（2分）如图所示，用轻绳将一条形磁铁竖直悬挂于O点，在其正下方的水平绝缘桌面上放置一铜质圆环。
现将磁铁从A处由静止释放，经过B、C到达最低处D，再摆到左侧最高处E，圆环始终保持静止，则磁铁（）A．从B到C的过程中，圆环中产生逆时针方向的电流（从上往下看）B．摆到D处时，圆环给桌面的压力小于圆环受到的重力C．从A到D和从D到E的过程中，圆环受到摩擦力方向相同D．在A，E两处的重力势能相等4．（2分）如图所示，两根金属导轨MN、PQ相互平行，上端接入一个定值电阻，构成U型导轨。
金属棒ab恰好能静止在导轨上并与两导轨始终保持垂直且接触良好，现在导轨所在空间加一垂直于导轨的匀强磁场，匀强磁场的磁感应强度从零开始随时间均匀增大，经一段时间后金属棒开始运动，从加磁场到金属棒开始运动的时间内，金属棒ab受力情况中（）A．安培力方向始终向上，安培力大小随时间均匀增大B．安培力方向始终向下，安培力大小保持不变C．摩擦力方向始终向上，摩擦力大小先减小后增大D．摩擦力方向始终向下，摩擦力大小保持不变5．（2分）如图所示，光滑水平面上存在有界匀强磁场，磁感应强度为B，质量为m、边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时速度为v，方向与磁场边界成45°角，若线框的总电阻为R，则（）A．线框穿进磁场过程中，线框中电流的方向为DCBAB．AC刚进入磁场时，线框中感应电流为2BavRC．AC刚进入磁场时，线框所受安培力为2B 2a2v RD．AC刚进入磁场时，CD两端电压为34Bav6．（2分）如图甲所示，在光滑绝缘水平面内，两条平行虚线间存在一匀强磁场，磁感应强度方向与水平面垂直，边长为l的正方形单匝金属线框abcd位于水平面内，cd边与磁场边界平行。
安培力作用下物体运动方向的判断
安培力作用下物体运动方向的判断
创新微课
例题1、如图所示，把一重力不计的通电直导线水平放在蹄形磁铁两极 题眼①
的正上方，导线可以自由转动，当导线通入图示方向电流I时，导线的运 题眼②
动情况是(从上往下看)
√A.顺时针方向转动，同时下降
F
B.顺时针方向转动，同时上升 F
C.逆时针方向转动，同时下降 D.逆时针方向转动，同时上升
创新微课 现在开始
安培力作用下物体 运动方向的判断
安培力作用下物体运动方向的判断
判断导体运动趋势常用方法
பைடு நூலகம்
创新微课
分割为电流元 左手定则 安培力方向―→ 整段导体 电流元法
所受合力方向―→ 运动方向
特殊位置法
在特殊位置―→ 安培力方向―→ 运动方向
等效法
环形电流等效小磁针 条形磁铁等效通电螺线管等效多个环形电流
安培力作用下物体运动方向的判断
创新微课
同向电流互相吸引，异向电流互相排斥；两不平行的直线 结论法
电流相互作用时，有转到平行且电流方向相同的趋势
定性分析磁体在电流磁场作用下如何运动或运动趋势的问 转换研究 题，可先分析电流在磁体磁场中所受的安培力，然后由牛 对象法 顿第三定律，确定磁体所受电流磁场的作用力，从而确定
安培力作用下物体运动方向的判断
小结
安培力作用下导体运动方向的判断方法
分析方法
应用技巧
电流元分析法 特殊位置法 等效分析法
电流元受力
整段受力
运动方向
特殊位置
一般位置
运动方向
转换对象法 利用结论法
电流与电流之间、电流与磁体符合牛顿第三定律 同相吸，反相斥；不平行，转相同
安培力问题归纳
如图所示的圆环通电后,圆环的直径将如何变化 例11.如图所示的圆环通电后 圆环的直径将如何变化 如图所示的圆环通电后 圆环的直径将如何变化? 相反方向的电流相互排斥,所以 答:相反方向的电流相互排斥 所以 相反方向的电流相互排斥 直径变大
整个线圈是变长还是变短? 又，螺线管通电后,整个线圈是变长还是变短 螺线管通电后 整个线圈是变长还是变短
例3、如图所示，把轻质导电线圈用绝缘细线悬挂 、如图所示， 在磁铁N极附近 极附近， 在磁铁 极附近，磁铁的轴线穿过线圈的圆心且 垂直于线圈平面． 垂直于线圈平面．当线圈内通入如图方向的电流 判断线圈如何运动？ 后，判断线圈如何运动？
• 答案：向磁铁运动
例4、如图所示，把一通电导线放在蹄形磁铁磁 如图所示， 极的正上方，导线可以自由转动， 极的正上方，导线可以自由转动，当导线通过 电流I 试判断导线的运动情况（ 电流I时，试判断导线的运动情况（从上往下 看）。 B B
1、安培力的方向——左手定则 安培力的方向 左手定则 不管电流方向与磁场方向是否垂直， 不管电流方向与磁场方向是否垂直，安培力方向总垂直 于电流方向与磁场方向所在的平面。 于电流方向与磁场方向所在的平面。 2、安培力的大小与导线放置有关。 、安培力的大小与导线放置有关。
安培力的大小可由F＝ 求出（ ），使用此式时 安培力的大小可由 ＝BIL求出（I⊥B），使用此式时 求出 ⊥ ）， 应注意几点： 应注意几点： 导线L所处的磁场应为匀强磁场 所处的磁场应为匀强磁场。 为有效长度， ①导线 所处的磁场应为匀强磁场。②L为有效长度， 为有效长度
• 答案：向磁铁运动 方法2： 方法 ：等效分析法
将环形电流等效条形磁铁
S N S N
例8、如图所示，轻质导体环用细线挂在条形磁铁附 、如图所示， 近，磁铁的轴线穿过圆环圆心且与环共面，当通以图示 磁铁的轴线穿过圆环圆心且与环共面， 方向电流时， 方向电流时，导体环将 A.不发生转动，同时靠近磁铁 不发生转动， 不发生转动 B. 不发生转动，同时离开磁铁 不发生转动， C. 发生转动，同时靠近磁铁 发生转动， D. 发生转动，同时离开磁铁 发生转动，
安培力常见问题
一、安培力问题的常见题型与方法通电导线处在磁场中，只要导线中的电流方向不与磁场方向相同或相反，总会受到磁场的安培力作用。
通电导线在安培力与其它力的共同作用下可处于平衡态，也可处于变速运动过程。
非匀强磁场中的安培力问题，多为定性分析问题，分析求解的关键是安培力方向确实定，分析求解的关键是导线所处位置的磁场方向确实定及大小辨析。
匀强磁场中的安培力问题，多为定量计算问题，分析求解的关键是安培力方向确实定，安培力大小的计算或列出安培力大小的表达式。
在计算通电折线或曲线在匀强磁场中所受的安培力时，假设导线平面与磁场平面垂直，可将其等效为长度等于折线或曲线在磁场部分的端点距离的直导线。
安培力问题，也常与电磁感应问题相结合，这类问题的关键，在于对感应电流方向的正确判断。
1．安培力大小及方向判断问题通电导体在磁场中所受安培力的方向既与电流方向垂直，又与磁场的磁感应强度方向垂直，也就是说，安培力方向垂直于电流方向与磁感应强度方向所决定的平面。
在电流方向与磁场方向垂直时，安培力的大小为。
安培力方向与电流方向、磁感应强度方向之间满足左手定则。
已知通电导体中的电流方向、磁场的磁感应强度方向、安培力方向中的任意两个方向，可由左手定则判断出另一个方向。
1．如图1所示，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1＞I2。
a、b、c、d 为导线某一横截面所在平面内的四点，且a、b、c与两导线截面共线，b点在两导线之间，b、d的连线与导线所在的平面垂直。
现将另一通电直导线分别放置在a、b、c、d并与原来的导线平行，则它所受安培力可能为零的位置是A．a点 B．b点 C．c点 D．d点解析：a、b、c、d各点的磁感应强度等于电流I1、I2各自产生的磁场的磁感应强度的矢量和。
通电直导线平行与两道线放置在a、b、c、d个点时，其中的电流方向不可能与磁场方向相同或相反，假设在某处是所受安培力为零，肯定是该处磁感应强度为零。
物理重点突破第24讲 安培力作用下导体的平衡和运动分析
第24讲安培力作用下导体的平衡和运动分析【方法指导】1.安培力作用下通电导体运动方向的判断方法：（1）电流元分析法：把整段电流分成很多小电流元．先用左手定则判断出每小段电流元受到的安培力的方向，再判断整段电流所受安培力的方向，从而确定导体的运动方向．（2）等效分析法：环形电流可等效为条形磁铁，条形磁铁也可等效为环形电流，通电螺线管可等效为多个环形电流或条形磁铁．（3）特殊位置分析法：根据通电导体在特殊位置所受安培力的方向，判断其运动方向，然后推广到一般位置．（4）转换研究对象法：电流之间、电流与磁体之间的相互作用满足牛顿第三定律，分析磁体在电流磁场作用下运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律确定磁体所受电流作用力，从而确定磁体所受合力及运动方向．（5）利用结论法：①两电流相互平行时无转动趋势，同向电流相互吸引，反向电流相互排斥；②两电流不平行时，有转动到相互平行且电流方向相同的趋势．2. 求解通电导体在磁场中的力学问题的方法（1）明确研究对象；（2）变三维为二维，画出平面受力分析图，判断安培力的方向时切忌跟着感觉走，一定要用左手定则来判断，注意F安⊥B、F安⊥I；（3）根据力的平衡条件、牛顿第二定律列方程进行求解．注意：安培力大小与导线放置的角度有关，但一般情况下只要求导线与磁场垂直的情况，其中L为导线垂直于磁场方向的长度为有效长度．【对点题组】1．如图所示条形磁铁放在水平面上，在它的上方偏右处有一根固定的垂直纸面的直导线，当直导线中通以图示方向的电流时，磁铁仍保持静止．下列结论正确的是()A．磁铁对水平面的压力减小B．磁铁对水平面的压力增大C．磁铁对水平面施加向左的静摩擦力D．磁铁所受的合外力增加2．如图所示，两条导线相互垂直，但相隔一段距离．其中AB固定，CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将(从纸外向纸里看) ()A ．顺时针方向转动同时靠近导线AB B ．逆时针方向转动同时离开导线ABC ．顺时针方向转动同时离开导线ABD ．逆时针方向转动同时靠近导线AB3．如图所示，用两根轻细悬线将质量为m 、长为l 的金属棒ab 悬挂在c 、d 两处，置于匀强磁场内．当棒中通以从a 到b 的电流I 后，两悬线偏离竖直方向θ角而处于平衡状态．为了使棒平衡在该位置上，所需的磁场的最小磁感应强度的大小、方向为( )A.mgIl tan θ，竖直向上 B.mgIl tan θ，竖直向下 C.mgIl sin θ，平行悬线向下 D.mgIlsin θ，平行悬线向上 4．如图所示，质量m ＝0.1 kg 的导体棒静止于倾角为30°的斜面上，导体棒长度L ＝0.5 m ．通入垂直纸面向里的电流，电流大小I ＝2 A ，整个装置处于磁感应强度B ＝0.5 T ，方向竖直向上的匀强磁场中．求：(取g ＝10 m/s 2)(1)导体棒所受安培力的大小和方向； (2)导体棒所受静摩擦力的大小和方向．【高考题组】5.（2012·海南）图中装置可演示磁场对通电导线的作用.电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆.当电磁铁线圈两端a 、b ，导轨两端e 、f ，分别接到两个不同的直流电源上时，L 便在导轨上滑动.下列说法正确的是( )A．若a接正极，b接负极，e接正极，f接负极，则L向右滑动B．若a接正极，b接负极，e接负极，f接正极，则L向右滑动C．若a接负极，b接正极，e接正极，f接负极，则L向左滑动D．若a接负极，b接正极，e接负极，f接正极，则L向左滑动6．(2014·浙江)如图甲所示，两根光滑平行导轨水平放置，间距为L，其间有竖直向下的匀强磁场，磁感应强度为B.垂直于导轨水平对称放置一根均匀金属棒．从t＝0时刻起，棒上有如图乙所示的持续交变电流I，周期为T，最大值为I m，图甲中I所示方向为电流正方向．则金属棒()A．一直向右移动B．速度随时间周期性变化C．受到的安培力随时间周期性变化D．受到的安培力在一个周期内做正功7.（2011·课标全国）电磁轨道炮工作原理如图所示。
高中物理选择性必修二 第一章专题强化1 安培力作用下导体的运动和平衡问题
mg C. Il sin
θ，平行悬线向下
√mg
D. Il sin
θ，平行悬线向上
图6
解析 画出题中装置从右向左看的侧视图，棒的受力分 析如图所示. 要求所加磁场的磁感应强度最小，应使棒平衡时所受的 安培力最小. 由于棒的重力恒定，悬线拉力的方向不变，
由画出的力的三角形可知，安培力的最小值为Fmin＝mgsin θ，
第一章 磁 场
专题强化1 安培力作用下导体的运动 和平衡问题
【学习目标】
1.会用左手定则判断安培力的方向和导体的运动方向. 2.会分析在安培力作用下的平衡问题. 3.会结合牛顿第二定律求导体的瞬时加速度.
【内容索引】
探究重点 提升素养
随堂演练 逐点落实
专题 强化练
探究重点 提升素养
TANJIUZHONGDIAN TISHENGSUYANG
1234
2.(安培力作用下导体的平衡)(多选)如图9所示，将一倾斜的平行金属导 轨固定在地面上，导轨的顶端接一电源和一滑动变阻器，在垂直导轨平 面向下的方向上加一匀强磁场，在倾斜导轨上放一导体棒，导体棒与导 轨垂直且接触良好并处于静止状态.现调节滑动变阻器使其接入电路的阻 值减小，而整个过程中导体棒始终静止在导轨上，则
即IlBmin＝mgsin
θ，得Bmin＝
mg Il
sin
θ，
方向应平行于悬线向上，故选D.
三、安培力作用下导体的加速问题 1.解决在安培力作用下物体的加速运动问题，首先对研究对象进行受力 分析，注意不要漏掉安培力，然后根据牛顿第二定律列方程求解. 2.选定观察角度画好平面图，标出电流方向和磁场方向，然后利用左手 定则判断安培力的方向.
图5
解析 杆ab中的电流方向为从a到b，所受安培力的方向平行于导轨向上. 当电流较大时，杆有向上的运动趋势，所受静摩擦力向下；当静摩擦力 达到最大时，磁场力为最大值F1，此时通过ab的电流最大为Imax；同理， 当电流最小时，应该是杆受向上的最大静摩擦力，此时的安培力为F2， 电流为Imin.
高二物理 第三章磁场专题——安培力问题归纳(理)知识精讲 人教新课标版选修3-1
高二物理 第三章磁场专题——安培力问题归纳 人教新课标版选修3-1一、学习目标：1. 理解左手定则，会用左手定则处理相关问题。
2. 掌握安培力作用下的平衡问题的解题方法。
3. 理解磁感应强度的定义，知道其定义式，理解磁感应强度的矢量性。
二、重点、难点：重点：熟练运用左手定则进行相关的判断难点：磁感应强度的矢量性及安培力公式的理解。
三、考点分析：内容和要求 考点细目出题方式 磁感应强度磁感应强度的定义选择、填空题磁感应强度的物理意义及单位 矢量性特点磁通量 磁通量的定义及公式 选择、填空题 合磁通及磁通量变化量的计算 左手定则 左手定则的内容及理解要点 选择题 安培力 安培力的定义及大小选择、计算题安培力作用下的物体运动方向的判断 安培力作用下的物体的平衡或运动分析⎪⎪⎪⎪⎩⎪⎪⎪⎪⎨⎧⋅==m A N 1T 1L I F ILFB N B ，单位：特斯拉，简称特是导线长度是电流，的磁场力，是通电导线所受垂直时），其中（通电导线与磁场方向大小：点的磁感应强度的方向极所指的方向规定为该方向：小磁针静止时表示物理量，用定义：描述磁场强弱的强度磁感应⎪⎪⎩⎪⎪⎨⎧Φ==Φ⊥⊥S B BS S B S B 磁感应强度：磁通量的计算：积的磁通量的乘积叫做穿过这个面与，我们把面，面积为与磁场方向垂直的平的匀强磁场中，有一个应强度为磁通量的概念：在磁感磁通量⎪⎪⎪⎪⎪⎪⎩⎪⎪⎪⎪⎪⎪⎨⎧⎪⎪⎩⎪⎪⎨⎧=θ=θ=⊥⎪⎪⎩⎪⎪⎨⎧强磁场为有效长度，磁场为匀上述表达式中时，当角时，成与当时，当安培力的大小决定的平面和于推论：安培力总是垂直就是左手定则受安培力的方向，这是通电导线在磁场中所这时拇指所指的方向就四指指向电流的方向，感线从掌心进入，并使在同一个平面内，让磁垂直，并且都与手掌使拇指与其余四个手指判断方法：伸开左手，安培力的方向场中受的力安培力：通电导线在磁力用作的线导电通对场磁L 0F I //B sin BIL F I B BIL F I B I B知识点一：磁感应强度概念的理解：例1：关于磁感应强度，下列说法正确的是（ ）。
判断安培力作用下的物体运动方向
如何判断安培力作用下的物体运动方向1．电流元法即把整段电流等效为很多段直线电流元，先用左手定则判断出每小段电流元受安培力方向，从而判断出整段电流所受合力方向，最后确定运动方向。
2．特殊值分析法把电流或磁铁转到一个便于分析的特殊位置后再判断所受安培力方向，从而确定运动方向。
3．等效法环形电流可以等效成小磁针，通电螺线管可等效为很多环形电流。
4．利用已知的一些相关结论法（1）两电流相互平行时无转动趋势，方向相同时相互吸引，方向相反时相互排斥。
（2）两电流不平行时有转动到平行且方向相同的趋势。
举例：例1．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以移动，当导线通过图示方向电流时，导线的运动情况是（从上往下看）：（）A、顺时针方向转动，同时下降B、顺时针方向转动，同时上升C、逆时针方向转动，同时下降D、逆时针方向转动，同时上升解析：（1）电流元法：把直线电流等效为、两段电流元，蹄形磁铁磁感线分布以及两段电流元受安培力方向如图所示，可见，导线将逆时针转动。
（2）特殊值法：用导线转过的特殊位置（如图中虚线位置）来分析，判得安培力方向向下，故导线在逆时针转动的同时向下运动，所以C正确。
例2．如图所示，把轻质导线圈用细线挂在磁铁极附近，磁铁的轴线穿过线圈的圆心且垂直于线圈的平面，当线圈内通过如图所示的电流时，线圈将怎样运动？解析：（1）等效法：把环形电流等效成图甲中所示的条形磁铁，可见两条形磁铁只是相互吸引而没有转动。
（2）利用已知的结论法：把条形磁铁等效成图乙中所示的环形电流，容易得出线圈向磁铁移动。
练习：1．如图所示，一根长直线穿过载有恒定电流的金属圆环的中心且垂直于环的平面，导线和环中的电流方向如图中所示，那么金属环受到的磁场力为：（）A、沿圆环的半径向外B、沿环的半径向内C、水平向东D、等于零2．如图所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，给导线通以垂直纸面向外的电流，则：（）A、磁铁对桌面压力减小，不受桌面的摩擦力作用B、磁铁对桌面压力减小，受到桌面的摩擦力作用C、磁铁对桌面压力增大，不受桌面的摩擦力作用D、磁铁对桌面压力增大，受到桌面的摩擦力作用3．两条导线互相垂直如图所示，但相隔一段小距离，其中一条是固定的，另一条能自由活动，当直流电流按图示方向通入两条导线时，导线将（从纸面向纸内看）：（）A、不动B、顺时针方向转动，同时靠近导线C、逆时针方向转动，同时离开导线D、顺时针方向转动，同时离开导线E、逆时针方向转动，同时靠近导线4．如图所示，原来静止的圆形线圈通以逆时针方向的电流，在其直径上靠近点放一根垂直于线圈平面的固定不动的长直导线，电流方向如图所示，在磁场作用下圆线圈将：（）A、向左平动B、向右平动C、以直径为轴转动D、静止不动答案：1、D2、A3、E4、C测试选择题1、关于磁感应强度B，下列说法中正确的是：（）A、磁场中某点B的大小，跟放在该点的试探电流元的情况有关B、磁场中某点B的方向，跟该点处试探电流元所受磁场力方向一致C、在磁场中某点试探电流元不受磁场力作用时，该点B值大小一定为零D、在磁场中磁感线越密集的地方，磁感应强度越大2、如图所示，两个同心放置的共面金属环a和b，一条形磁铁穿过圆心且与环面垂直，则穿过两环的磁通量φa和φb的大小关系为：（）A、φa＞φbB、φa＜φbC、φa=φbD、无法比较3、两平行长直导线a、b中通以等大同向电流，导线c与a、b在同一平面内，位于中心线OO'一侧如图所示，当导线c中通以与a、b反向的电流后，若c能自由运动，则其运动情况是：（）A、向a靠近B、向b靠近C、停在中心线OO'处D、在中心线OO'附近左右振动4、如图所示，一条形磁铁放在水平桌面上，在其左上方固定一根与磁铁垂直的长直导线，当导线通以如图所示方向电流时：（）A、磁铁对桌面的压力减小，且受到向左的摩擦力作用B、磁铁对桌面的压力减小，且受到向右的摩擦力作用C、磁铁对桌面的压力增大，且受到向左的摩擦力作用D、磁铁对桌面的压力增大，且受到向右的摩擦力作用5、如图所示，电源电动势ε=2V，r=0.5Ω，竖直导轨电阻可略，金属棒的质量m=0.1kg，R=0.5Ω，它与导轨摩擦因数μ=0.4，有效长度为0.2m，靠在导轨外面，为使金属棒不动，我们施一与纸面夹角30°与导线垂直且向里的磁场，则此磁场是（填“斜向上”或“斜向下”），磁场B的范围应是 T≤B≤ T，（g=10m/s2）。
专题57 磁场的叠加、安培力大小和安培力作用下的平衡动力学问题(解析版)
2023届高三物理一轮复习重点热点难点专题特训专题57 磁场的叠加、安培力大小和安培力作用下的平衡动力学问题特训目标 特训内容目标1 安培定则和磁场的叠加（1T —4T ）目标2 安培力的大小（5T —8T ） 目标3 安培力作用下的平衡问题（9T —12T ） 目标4安培力作用下的动力学问题（13T —16T ）一、安培定则和磁场的叠加1．如图所示，在空间三维直角坐标系中过x 轴上12x a x a ==-、两点，沿平行于y 轴方向放置两根长直导线，导线中均通有相等的沿y 轴负方向的恒定电流I 。
已知通电长直导线周围某点磁场的磁感应强度B 与电流I 成正比，与该点到导线的距离r 成反比，即IB k r=⋅。
则下列描述坐标轴上各点磁场磁感应强度的图像中一定错误的是（ ）A ．B ．C ．D ．【答案】C【详解】根据安培定则以及磁场的叠加可知，O 点的磁感应强度一定为零，图像C 一定错误； 在x 方向，在x <-a 范围内磁场方向沿-z 方向，在-a <x<0范围磁场方向沿+z 方向，在0<x <a 范围磁场方向沿-z 方向，在x >a 范围磁场方向沿+z 方向，若选择+z 方向为正方向，则图像可能为A ；若选择-z 方向为正方向，则图像可能为B ；沿z 轴方向，由叠加原理可知，O 点的磁场为零，无穷远处磁场也为零，则从O 点沿z 轴正向和负向，磁场应该先增强后减弱，则图D 正确。
此题选择错误的选项，故选C 。
2．两完全相同的通电圆线圈1、2平行放置，两圆线圈的圆心O 1、O 2的连线与圆面垂直，O 为O 1、O 2的连线的中点，如图所示。
当两圆线圈中通以方向、大小均相同的恒定电流时，O 1点的磁感应强度的大小为B 1；若保持线圈1中的电流以及线圈2中的电流大小不变，仅将线圈2中电流方向反向，O 1点的磁感应强度的大小为B 2。
则线圈1中的电流在O 2点和O 点产生的磁场的磁感应强度大小B 3、B 4一定有（ ）A ．B 3=122B B +，B 4=122B B - B ．B 3=122B B +，B 4＜122B B - C ．B 3=122B B -，B 4＜122B B - D ．B 3=122B B -，B 4＜122B B + 【答案】D【详解】当两圆环中电流方向相同时（设俯视逆时针方向的电流），则设两圆环在O 1点产生的磁场方向相同均向上，设大小分别为B 11和B 21，则O 1点的磁感应强度的大小为11121B B B =+①仅将线圈2中电流方向反向，O 1点的磁感应强度的大小为21121B B B =-②，①②两式相减解得12212B B B -=而线圈1中的电流在O 2点产生的磁场的磁感应强度大小123212B B B B -==由①②两式相加可得12112B B B +=因线圈1中的电流在O 1点的磁感应强度B 11一定大于在O 点的磁感应强度B 4，则111242B B B B +=>故选D 。
9.4 安培力作用下的平衡问题-2018年高三物理一轮总复习名师伴学含解析
课前预习● 自我检测1. 某同学自制一电流表,其原理如图所示。
质量为m 的均匀细金属杆MN与一竖直悬挂的绝缘轻弹簧相连,弹簧的劲度系数为k，在矩形区域abcd内有匀强磁场,磁感应强度大小为B，方向垂直纸面向外.MN的右端连接一绝缘轻指针，可指示出标尺上的刻度。
MN的长度大于ab,当MN中没有电流通过且处于静止时，MN与矩形区域的ab边重合，且指针指在标尺的零刻度；当MN中有电流时，指针示数可表示电流强度.MN始终在纸面内且保持水平，重力加速度为g。
（1) 当电流表的示数为零时,求弹簧的伸长量;(2）为使电流表正常工作，判断金属杆MN中电流的方向；(3）若磁场边界ab的长度为L1，bc的长度为L2，此电流表的量程是多少？【答案】（2nBL Pg R mgk(2)M→N(3）21kLBL课堂讲练● 典例分析考点一安培力作用下的平衡问题【典例1】如图,一长为10 cm的金属棒ab用两个完全相同的弹簧水平地悬挂在匀强磁场中；磁场的磁感应强度大小为0。
1 T，方向垂直于纸面向里；弹簧上端固定，下端与金属棒绝缘。
金属棒通过开关与一电动势为12 V的电池相连，电路总电阻为2 Ω.已知开关断开时两弹簧的伸长量为0.5 cm；闭合开关，系统重新平衡后，两弹簧的伸长量与开关断开时相比均改变了0.3 cm.重力加速度大小取10 m/s2.判断开关闭合后金属棒所受安培力的方向,并求出金属棒的质量.【答案】安培力的方向竖直向下,金属棒的质量为0.01 kg式中，I是回路电流，L是金属棒的长度。
两弹簧各自再伸长了Δl2＝0.3 cm，由胡克定律和力的平衡条件得2k(Δl1＋Δl2)＝mg＋F③由欧姆定律有E＝IR④式中，E是电池的电动势，R是电路总电阻。
联立①②③④式，并代入题给数据得m＝0.01 kg。
⑤[易错提醒](1)本题中安培力的方向易判断错误。
（2)开关闭合后，弹簧的伸长量为(0.5＋0。
3）cm，不是0。
3 cm或(0。
第一章安培力与洛伦兹力专题：安培力作用下的运动和平衡、加速问题+课件-2024-2025学年
电流，反过来等效也成立
3. 如图所示，一重为G1的通电圆环置于水平桌面上，圆环中电流方向 为顺时针方向(从上往下看)，在圆环的正上方用轻绳悬挂一条形磁铁，
磁铁的中心轴线通过圆环中心，磁铁的上端为N极，下端为S极，磁铁
自身的重力为G2。则关于圆环对桌面的压力FN磁铁对轻绳的拉力F的大 小，下列关系中正确的是( )
(2)5 N 与导轨平面成37°角且 垂直于ab斜向左上方 (3)0.5 N≤G≤7.5 N
二.安培力作用下通电导体的运动
1.电流元+特殊位置法
关键:判安培力方向
1.一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图1所示，如 果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受磁场力方 向后的运动情况为( ) A.从上向下看顺时针转动并靠近螺线管 B.从上向下看顺时针转动并远离螺线管 C.从上向下看逆时针转动并远离螺线管 D.从上向下看逆时针转动并靠近螺线管
2.如图所示，两根相同的竖直悬挂的弹簧上端固定，下端连接一质量为 40 g的金属导体棒，部分导体棒处于边界宽度为d＝10cm的有界匀强磁场 中，磁场方向垂直于纸面向里。导体棒通入4 A的电流后静止时，弹簧伸 长量是未通电时的1.5倍。若弹簧始终处于弹性限度内，导体棒一直保持 水平，则磁感应强度B的大小为(取重力加速度g＝10 m/s2)( ) A.0.25 T B.0.5 T C.0.75 T D.0.83 T
方向？
6.如图所示，水平导轨间距为L＝0.5 m，导轨电阻忽略不计；导体棒ab 的质量m＝1 kg，电阻R0＝0.9 Ω，与导轨接触良好；电源电动势E＝ 10 V，内阻r＝0.1 Ω，定值电阻R＝4 Ω；匀强磁场的磁感应强度B＝5 T，方向垂直于ab，且与导轨平面成α＝53°角；ab与导轨间的动摩擦因 数为μ＝0.5(设最大静摩擦力等于滑动摩擦力)，定滑轮摩擦不计，ab与 重物由绕过定滑轮的细线相连，线对ab的拉力沿水平方向，重力加速度 g＝10 m/s2，ab处于静止状态。已知sin 53°＝0.8，cos 53°＝0.6。 求： (1)通过ab的电流大小和方向； 2 A (2)ab受到的安培力的大小和方向； (3)重物重力大小G的取值范围。
2024年高考物理：高中物理与安培力有关的综合题
2024年高考物理：高中物理与安培力有关的综合题一、安培力作用下的平衡问题例1、如图1所示，在磁感应强度B=1.0T，方向竖直向下的匀强磁场中，有一个与水平面成角的导电滑轨，滑轨上放一个可以自由转动的金属杆ab。
已知接在滑轨中的电源电动势，内阻不计，ab杆长L=0.5m，质量m=0.2kg，杆与平行滑轨间的动摩擦因数；不计滑轨与ab杆的电阻，取，。
求：接在滑轨上的变阻器R的阻值在什么范围内变化时，可以使ab杆在滑轨上保持静止？图1解析：ab杆保持静止，可分为正好不下滑及正好不上滑两种情况。
受力图如图2、图3所示。
ab杆正好不下滑时，设变阻器的电阻为，通过杆的电流，杆所受安培力，此外杆还受重力mg，轨道的支持力和摩擦力，受力分析如图2所示。
由平衡条件有由以上二式解得图2当金属棒正好不上滑时，设变阻器的电阻为，通过杆的电流为，杆所受安培力，杆还受重力mg，轨道支持力和摩擦力，受力分析如图3所示。
由平衡条件有联立以上二式解得故要使金属杆ab静止，应满足图3二、安培力作用下的动力学问题例2、如图4所示，在同一水平面上的两导轨ab和cd相互平行，并处在竖直向上的匀强磁场中。
一根质量为、有效长度L=2m的金属棒放在导轨上。
当金属棒中电流为时，金属棒做匀速运动；当金属棒中电流增加到时，金属棒获得的加速度，则磁场的磁感应强度B为多少？图4解析：由左手定则可知，金属棒所受的安培力方向为水平方向。
当金属棒做匀速运动时有当金属棒做加速运动时有联立以上两式解得三、安培力与动量、能量的综合题例3、如图5所示，金属棒MN的质量，放在宽度为摩擦力不计的两根水平平行的金属导轨上。
磁感应强度B=0.5T，方向竖直向上。
电容，电源电动势E=16V，导轨离地面的高度，单刀双掷开关先掷向1，然后掷向2，金属棒MN被抛到地面上，落地点距抛出点的距离S=0.064m。
问电容两端的电压还有多大？图5解析：金属棒MN被抛出时，具有水平初速度，由平抛运动知识可知，棒下落的时间，棒的水平初速度设磁场力作用的时间为，由动量定理有而通过金属棒的电荷量所以这部分电荷量是电容器通过金属棒放电的电荷量，电容器原来所带电荷量为电容器放电后剩余的电荷量为所以电容器放电后两极间的电压为例4、在磁感应强度B＝0.08T，方向竖直向下的匀强磁场中，一根长度，质量m＝24g的金属横杆水平地悬挂在两根长度均为L＝12cm的轻细导线上，电路中通以如图6所示方向的电流，电流强度保持为2.5A不变，横杆在悬线偏离竖直位置处由静止开始摆下，求横杆通过最低位置时的瞬时速度大小？（）图6解析：此问题结合摆模型，解题关键是受力分析，尤其是安培力，一定要知道其方向，即其和磁感应强度B又和通电导线垂直，根据左手定则知安培力总是水平的，受力分析的侧面图如图7。
高中物理精品课件：安培力作用下的运动和平衡问题
成如图中KLMN所示的回路，当回路中沿图示方向通入电流时(电源未在
图中画出)，此时回路
A.将向左平动
B.将向右平动
C.将在纸面内绕通过O点并垂直纸面的轴转动
√D.KL边垂直纸面向外运动，MN边垂直纸面向里运动
图4
1 2 3 4 5 6 7 8 9 10 11 12 13
6.(2020·山西大同阳高一中高二期末)如图5所示，原来静止的圆线圈可
计，g取10 m/s2，最大静摩擦力等于滑动摩擦力.当滑动变阻器R的阻值在
什么范围内时，可使金属棒静止在导轨上？
答案 1.6 Ω≤R≤4.8 Ω
1 2 3 4 5 6 7 8 9 10 11 12 13
解析 当滑动变阻器R接入电路的阻值较大时，I较小，安培力F较小， 金属棒有沿导轨下滑的趋势，导轨对金属棒的摩擦力沿导轨向上(如图 甲所示)，金属棒刚好不下滑时， 有 BREmaxl＋μmgcos θ－mgsin θ＝0
解得
Rmax＝mgsin
BEl θ－μcos
θ＝4.8
Ω
1 2 3 4 5 6 7 8 9 10 11 12 13
当滑动变阻器R接入电路的阻值较小时，I较大，安培力F′较大，会使 金属棒产生沿导轨上滑的趋势，此时导轨对金属棒的摩擦力沿导轨向下
(如图乙所示).
金属棒刚好不上滑时，
有 BREminl－μmgcos θ－mgsin θ＝0
1 2 3 4 5 6 7 8 9 10 11 12 13
时，CD导线将
A.顺时针方向转动，同时靠近导线AB
B.顺时针方向转动，同时离开导线AB
C.逆时针方向转动，同时离开导线AB
√D.逆时针方向转动，同时靠近导线AB
图2
安培力作用下的平衡问题
安培力作用下的平衡问题安培力作为一个新的作用力,必然涉及到安培力作用下的平衡问题和动力学问题.解决此类问题需要注意：1.将立体图转化为平面图(侧视图），突出电流方向和磁场方向，做受力分析2.安培力的分析要严格的用左手定则进行判断，切勿跟着感觉走。
3.注意安培力的方向和B、I垂直4.平衡问题，写出平衡方程,然后求解。
【典型例题剖析】例1:★★【2012,天津】（典型的三力平衡问题）如图所示,金属棒MN两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中,金属棒中通以由M向N的电流,平衡时两悬线与竖直方向夹角均为θ.如果仅改变下列某一个条件，θ角的相应变化情况是（）A．金属棒中的电流变大，θ角变大B．两悬线等长变短，θ角变小C．金属棒质量变大，θ角变大D．磁感应强度变大，θ角变小分析：1.先把立体图转化为侧视图，画出电流方向,电流方向用×表示，画一条经过MN的磁场方向，竖直向上.【画侧视图要突出电流方向和磁场方向】2.对MN进行受力分析，受三个力，重力，绳子拉力，安培力(水平向右）。
做矢量三角形，写平衡方向。
3.进行讨论.4.此题可以首先排除B，悬线的长度与角度无关.答案 A解析选金属棒MN为研究对象，其受力情况如图所示．根据平衡条件及三角形知识可得tan θ＝错误!，所以当金属棒中的电流I、磁感应强度B变大时，θ角变大，选项A正确，选项D错误；当金属棒质量m变大时，θ角变小,选项C错误;θ角的大小与悬线长短无关，选项B错误．考点：安培力的方向、三力平衡问题点评：此题是一道非常典型的三力平衡问题，主要是熟悉这种问题的处理方法。
例2：★★★（与闭合电路欧姆定律的结合)如图所示，两平行金属导轨间的距离L＝0.40m，金属导轨所在平面与水平面夹角θ＝37°，在导轨所在的平面内,分布着磁感应强度B＝0.50T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5V、内阻r＝0.50Ω的直流电源．现把一个质量m＝0。
高中物理微专题讲义：微专题49 通电导线在安培力作用下的平衡与运动
微专题49 通电导线在安培力作用下的平衡与运动【核心考点提示】1.安培力的方向(1)左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内.让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向.(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥.(3)注意问题：磁感线方向不一定垂直于电流方向，但安培力方向一定与磁场方向和电流方向垂直，即大拇指一定要垂直于磁场方向和电流方向决定的平面.2.安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝ILB sin θ，这是一般情况下的安培力的表达式，以下是两种特殊情况：(1)当磁场与电流垂直时，安培力最大，F max＝ILB.(2)当磁场与电流平行时，安培力等于零.3.安培力作用下导体运动方向的判断方法环形电流小磁针条形磁铁通电螺线管多个环形电流定性分析磁体在电流磁场作用下如何运动或运动趋势的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律，确定磁体所受电流磁场的作用力，从而确定磁体所受合力及运动方向【经典例题选讲】【例题1】(2018·天津市月考)正五边形abcde导体框，其单位长度的电阻值为ρ，现将正五边形导体框置于如图所示的匀强磁场中，磁感应强度的大小为B，用不计电阻的导线将导体框连接在电动势为E且不计内阻的电源两端，则下列关于导体框所受的安培力的描述正确的是(A)A ．安培力的大小为5EB 4ρ，方向竖直向上 B ．安培力的大小为5EB 4ρ，方向竖直向下 C ．安培力的大小为2EB ρ，方向竖直向下 D ．安培力的大小为2EB ρ，方向竖直向上 [解析] 由图可知，电路接通后流过导体框的电流方向为ae 及abcde ，假设导体框每边长为L ，由欧姆定律可得ae 边的电流大小为I 1＝E Lρ，流过abcde 的电流大小为I 2＝E 4Lρ；在磁场中ae 及abcde 的等效长度均为L ，由左手定则可知ae 和abcde 所受的安培力方向均竖直向上，则导体框所受的安培力大小为F ＝BI 1L ＋BI 2L ＝5EB 4ρ，选项A 正确。
安培力作用下物体受力和运动情况的判断
安培力作用下物体受力和运动情况的判断安培力作用下物体受力和运动情况的判断电流元法：导线所在位置的磁场可能比较复杂，不能马上用左手定则作出判断，这时可把整段导线分为多段直线电流元，先用左手定则判断每段电流元受力的方向，再判断整段导线所受合力的方向．特殊位置法：通过转动通电导线到某个便于分析的位置来判断导线所受的安培力．等效法：环形电流可以等效为小磁针，通电螺线管可以等效为条形磁铁．利用结论法：利用两平行直导线的相互作用规律，两平行直线电流在相互作用过程中，无转动趋势，同向电流相互吸引，反向电流互相排斥；两不平行直线电流相互作用时，有转到平行且电流方向相同的趋势．［例1］画出下图通电导线棒ab所受的安培力方向．（图中箭头方向为磁感线的方向）解题方法：判断安培力方向��程序法．安培力的方向总是既与磁场方向垂直，又与电流方向垂直，也就是说安培力的方向总是垂直于磁场和电流所决定的平面．因此，在判断安培力方向时，应遵循如下程序分析：①确定磁场与电流所决定的平面；②根据安培力与这个平面垂直，知道安培力方向一定在与该平面垂直的方向上．依据左手定则，具体确定安培力朝哪个方向．解析：题目所给的图是立体图，如果直接把ab棒受到的安培力画在立体图上则较为抽象．为了直观，一般画成平面图，对上图中的各个图从外向内看的正视平面图如下图所示（此时导体ab是一个横截面图，×表示电流向里，⊙表示电流向外）点评：（1）在判定安培力方向或进行受力分析画示意图时，如果题目涉及的图形为立体图，在标安培力方向或画受力图时，一般要把立体图转换为平面图处理；［例2］如图，两条导线相互垂直，但相隔一段距离．其中AB固定，另一条CD能自由活动，当直线电流按图示方向通入两条导线时，导线CD将（从纸外向纸内看）A．不动B．顺时针方向转动同时靠近导线AB C．逆时针方向转动同时离开导线ABD．顺时针方向转动同时离开导线AB E．逆时针方向转动同时靠近导线AB解题方法：安培力作用下物体运动方向的判断��结论法、等效法、特殊位置法和电流元法．通电导体在磁场中受到安培力作用有时会产生运动，判断物体运动的方向可采用以下方法．①利用结论法：a两电流相互平行时无转动的趋势，同向电流相互吸引，反向电流相互排斥；b两电流不平行时，有转动到相互平行且方向相同的趋势．②等效法：环形电流和通电螺线管都可以等效成条形磁铁；条形磁铁也可等效成环形电流或通电螺线管；通电螺线管也可等效成很多匝的环形电流来分析．③特殊位置法：把电流或磁铁转到一个便于分析的特殊位置后再判断安培力方向，从而确定运动方向．④电流元法：即把整段电流等效为多段直线电流元，运用左手定则判断出每小段电流的所受安培力方向，从而判断出整段电流的受合力方向，最后确定运动方向．解析：据电流元分析法，把电流CD等效成CO、OD 两段电流．由安培定则画出CO、OD所在位置的AB 电流的磁场，由左手定则可判断CO、OD受力如下左图，可见导线CD逆时针转动．由特殊位置分析法，让CD逆时针转90°，如上右图，并画出CD此时位置，AB电流的磁感线分布，据左手定则可判断CD受力垂直于纸面向里，可见CD靠近AB，故E答案正确．点评：此题用“利用结论法”来进行分析更为简洁，因为AB、CD不平行，有转动到电流同方向的特点，故CD导线将逆时针转动，当CD转过90°角时，两电流平行且方向相同，故相互吸引而靠近．故本题答案为E．［例3］在倾角为α的光滑斜轨上，置有一通有电流I、长L、质量为m的导体棒，如图所示．（1）欲使棒静止在斜轨上，所加匀强磁场的磁感应强度B的最小值为多少？方向如何？（2）欲使棒静止在斜轨上，且对斜轨无压力，所加匀强磁场B的大小是多少？方向如何？解题方法：平衡法．解析：（1）通电导体在光滑斜轨上除受重力和支持力外，还受安培力作用，为使其静止在斜面上，最小安培力的方向应沿斜面向上，其受力如下图所示．由左手定则可知，磁场方向应垂直斜面．由平衡条件可知：BIL＝mg sinα所以磁感应强度的最小值为：B＝sinα(2)通电导线静止在斜轨上，且对斜面无压力时，只受重力和安培力作用，故安培力应竖直向上，所加匀强磁场应水平向左．其受力情况如下图所示．由平衡条件得：B′IL＝mg所以磁感应强度的大小为：B′＝点评：（1）解决这类问题的关键是把立体图转化成易于分析的平面侧视图，以便于画出其受力分析图；（2）在具体分析时，一定要注意安培力的方向与磁场方向垂直，与电流方向垂直；（3）物体在安培力和其他力作用下的平衡问题可理解成力学问题，只不过又多一个力——安培力而已．［例4］如图所示，条形磁铁放在水平桌面上，若在其正中央的上方固定着一根水平的通电导线，导线与磁铁垂直，电流方向如图所示，则磁铁对桌面压力如何变化？桌面对条形磁铁的摩擦力有何变化？解析：电流所在处的磁场方向水平向右，利用左手定则可以判断出电流所受的安培力的方向是竖直向下的．由牛顿第三定律可知，电流给磁铁的作用力方向是竖直向上的，它没有水平分力，因而磁铁仍没有运动趋势，但磁铁对桌面的压力小于其重力，摩擦力还是为零．点评：解题过程中最容易出现的问题是：不能有效转换研究对象．磁铁的受力分析是比较困难的，但磁铁对电流的作用力是比较熟悉的，故要从电流的受力着手．发散一：磁场力仍遵循牛顿第三定律．磁场力也可以使物体产生加速度．发散二：电场力和安培力的比较：（1）大小：电场力只与两个因素有关，一是电荷的电量，二是电场强度；安培力则与四个因素有关：电流强度、导体长度L、磁感应强度B和电流与磁场方向间的夹角．（2）方向：电场力的方向只能是与场强方向相同（正电荷），或与场强方向相反（负电荷）；安培力的方向则与磁感应强度B的方向垂直，与电流I的方向垂直，它们三者之间的方向关系遵循左手定则，形成立体的空间关系．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安培力的应用（第2课时）
教学目标：理解安培力作用下导体棒的平衡与加速问题
教学过程
学生阅读阅读学案导读导思内容并完成相应导练（课前预习）
教师强调（5分钟）
安培力作用下物体的平衡和运动是常见的一类题型，体现了学科内知识的综合应用及知识的迁移能力，在解决这类问题时应把握以下几点A、因为电流所受安培力的方向既跟磁场方向垂直又跟电流方向垂直，所以安培力的方向总是垂直于磁感线和通电导线所决定的平面。
一般也是先根据立体图画出侧视截面图，将抽象的空间受力分析转移到纸面上进行，一般是画出与导体棒垂直的平面，将题中的角度、电流的方向、磁场的方向标注在图上，然后进行安培力的大小和方向的确定，再根据共点力平衡的条件列出平衡方程求解或根据牛顿运动定律列方程。
B、注意正确的受力分析顺序，先重力，然后安培力，最后是弹力和摩擦力，因为弹力和摩擦力是被动力，力的有无和方向与其它力有关。
对于滑动摩擦力它的大小和正压力有关，，
对于平衡问题中有静摩擦力的情况下，要把握住静摩擦的大小，方向随安培力变化而变化的特点，并能从动态分析中找出静摩擦力转折的临界点（如：最大值、零值、方向变化点）。
简单的说，通电导体在磁场、重力场中的平衡与加速运动问题的处理方法和力学问题一样，无非是多了一个安培力。
课堂练习
例1，教师讲解
例1：在倾角为α的光滑斜面上置一通有电流I、长为L、质量为m的导体棒，如图所示.
(1)欲使棒静止在斜面上，外加匀强磁场的磁感应强度B的最小值和方向；
(2)欲使棒静止在斜面上且对斜面无压力，外加匀强磁场的磁感应强度的大小和方向；
(3)若使棒静止在斜面上且要求B垂直于L，可外加磁场的方向范围.
【解析】此题属于电磁学和静力学的综合题，研究对象为通电导体棒，所受的力有重力mg、弹力F N、安培力F，属于三个共点力平衡问题.
棒受到的重力mg，方向竖直向下，弹力垂直于斜面，大小随安培力的变化而变化；安培力始终与磁场方向及电流方向垂直，大小随磁场方向不同而变.
(1)由平衡条件可知：斜面的弹力和安培力的合力必与重力mg等大、反向，故当安培力与弹力方向垂直即沿斜面向上时，安培力大小最小，由平衡条件知B＝，所以，由左手定则可知B的方向应垂直于斜面向上.
(2)棒静止在斜面上，且对斜面无压力，则棒只受两个力作用，即竖直向下的重力mg和安培力F作用，由平衡条件可知F＝mg，且安培力F 竖直向上，故B＝，由左手定则可知B的方向水平向左.
(3)此问的讨论只是问题的可能性，并没有具体研究满足平衡的定量
关系，为了讨论问题的方便，建立如图所示的直角坐标系.欲使棒有可能平衡，安培力F的方向需限定在mg和F N的反向延长线F2和F1之间.由图不难看出，F的方向应包括F2的方向，但不能包括F1的方向，根据左手定则，B与＋x的夹角θ应满足α＜θ≤π
【思维提升】本题属于共点力平衡的问题，所以处理的思路基本上和以往受力平衡处理思路相同，难度主要是在引入了安培力，最终要分析的是磁感应强度的方向问题，但只要准确分析了力的方向，那么磁感应强度的问题也就容易了.
导练学生讲，教师注意控制课堂，适时强调点拨
导练1：如图所示，通电导体棒ab质量为m、长为L，水平放置在倾角为Ө的光滑斜面上，通以图示方向的电流，电流强度为I，要使导体棒ab静止在斜面上，求：
（1）若磁场方向竖直向上，则磁感应强度B为多大？
（2）若要求磁感应强度最小，则磁感应强度应如何？
导练2：如图所示，在倾角Ө=30°的斜面上，固定一金属框，宽L=0.25m,接入电动势E=12V,内阻不计的电池,垂直框面放有一根质量m=0.2kg的金属棒ab,它与框架的动摩擦因数μ=/6，整个装置放在磁感应强度B=0.8T,垂直框面向上的匀强磁场中，当调节滑动变阻器R的阻值在什么范围内时，可使金属棒静止在框架上？（设最大静摩擦力等于滑动摩擦力，框架与棒的电阻不计，g＝10m/s2）
解析 金属棒静止在框架上时，摩擦力f的方向可能沿框面向上，也可能向下，需分两种情况考虑．
当变阻器R取值较大时，I较小，安培力F较小，在金属棒重力分力mg sin作用下使棒有沿框架下滑趋势，框架对棒的摩擦力沿框面向上（如图11.2-６）．金属棒刚好不下滑时满足平衡条件
图11.2-６
得
（）
当变阻器R取值较小时，I较大，安培力F较大，会使金属棒产生沿框面上滑趋势．因此，框架对棒的摩擦力沿框面向下（如图11.2-７解）．金属棒刚好不上滑时满足平衡条件
图11.2-７
得
所以滑动变阻器R的取值范围应为 1.6Ω≤R≤4.8Ω．
点评 此题的关键是要分析清楚摩擦力的变化情况，静摩擦力的变化是：随电流的越来越大，静摩擦力的方向由沿斜面向上逐渐减小，减小
到零以后，方向变为沿斜面向下逐渐变大，直至最大．
导练3：电磁铁是利用电磁发射技术制成的一种先进的动能杀伤武器，具有速度快命中率高发射成本低，减少污染等优点，是21世纪的一种理想武器，它的主要原理如图所示。
1982年澳大利亚国立大学制成了能把2.2g的弹体加速到10km/s的电磁炮(常规炮弹约为2km/s),若轨道宽为2m,长为100m,通过的电流为10A,则轨道间所加的匀强磁场B= T,磁场力的最大功率P= W(轨道摩擦不计)
（55T，）
实验班补充题
1. 有一长为l＝0.50m、质量10g的通电导线cd，由两根绝缘细线水平悬
挂在匀强磁场中的z轴上，如图甲所示．z轴垂直纸面向外，g ＝10m/s2．求：（1）当磁感应强度B1＝
1.0T，方向与x轴负方向相同时，要使悬线中张力为零，cd中的电流I1的大小和方向？（2）当cd中通入方向由c到d的I2＝0.40A的电流，这时磁感应强度B2＝1.0T，方向与x轴正向相同，当cd静止时悬线中的张力是多大？（3）当cd通入方向由c到d的I3＝0.10A的电流，若磁场方向垂直z轴，且与y轴负方向夹角为30°，与x轴正向夹角为60°，磁感应强度B3＝
2.0T，则导线cd静止时悬线中的张力又是多大？
图11.2-８
图11.2-９
解析 （1）要使悬线的张力为零，导线cd受到的磁场力必须与重力平衡，有，所以（A），由左手定则可判定cd中的电流方向由c到d．（2）根据题意，由左手定则可判定此时cd受到竖直向下的磁场力．当cd静止时，有
，所以（N）
（3）根据题意，作出导线cd中点的受力如图11.2-９所示．这时cd受到的安培力大小为，所以（N）=mg，又因F3与B3垂直，因此与mg的夹
角为30°．所以，（N）
此时每根悬线中的张力，其方向与y轴负方向的夹角为30°，即导线cd受安培力作用后使悬线向x轴负方向偏转30°角．
点评 （1）本题是有关安培力的计算、左手定则及力的平衡知识的综合应用．通过大小不同、方向不同的磁场对通电导线的作用力的计算，有助于彻底弄清公式的物理意义，同时培养学生空间想象能力．（2）磁场方向和电流方向的夹角，要认真分析，不要一看题目中出现角度，就误认为磁场与电流间有夹角，如本题第（3）问中的30°或60°就不是磁场与电流间有夹角．
（3）当问题较复杂时，应用左手定则判定安培力方向时容易出错，例如本题第（3）问中很容易错判F3是指向x轴负方向，因此必须明确，安培力的方向一定是垂直于B与I所决定的平面．。
