夹紧气缸设计计算
夹紧力计算缸径公式
夹紧力计算缸径公式夹紧力是指夹紧物体所需的力量，它在工业生产中具有重要的应用价值。
夹紧力计算缸径是一种常见的求解夹紧力的方法，它可以帮助工程师们在设计夹紧装置时确定合适的缸径。
下面就来详细介绍一下夹紧力计算缸径的公式以及其应用。
夹紧力计算缸径的公式如下：F=P×A其中，F表示夹紧力，P表示压力，A表示缸面积。
根据这个公式，我们可以通过已知的压力和缸面积来计算夹紧力。
在实际应用中，夹紧力的大小直接影响到夹紧效果。
如果夹紧力过大，可能会损坏被夹物体，而夹紧力过小则可能导致夹紧不牢固。
因此，正确计算缸径以确定合适的夹紧力非常重要。
在进行夹紧力计算缸径时，首先需要明确夹紧物体的特性和要求。
根据夹紧物体的尺寸、形状、材料等属性，可以确定所需的夹紧力范围。
然后，根据夹紧力范围来选择合适的压力值。
一般情况下，夹紧力可以通过测量或计算得到，可以根据具体情况来确定。
在确定了夹紧力和压力后，接下来就是计算缸面积。
缸面积即为缸体内表面的面积，可以通过测量或计算得到。
需要注意的是，缸面积的计算应该考虑到夹紧物体与缸体之间的摩擦力，以确保夹紧力的准确性。
当夹紧力和缸面积确定后，就可以利用上述公式来计算缸径。
根据夹紧力和压力的关系，可以通过改变缸径来调节夹紧力的大小。
一般来说，较大的缸径会产生较大的夹紧力，而较小的缸径则会产生较小的夹紧力。
因此，在设计夹紧装置时，需要根据具体的夹紧力要求来选择合适的缸径。
夹紧力计算缸径的公式可以提供对夹紧力进行准确计算的方法，为工程师们设计夹紧装置提供了参考。
同时，它也提醒我们在进行夹紧力计算时需要充分考虑夹紧物体的特性和要求，以确保夹紧力的准确性。
只有在正确计算缸径的基础上，夹紧装置才能正常工作，从而保证生产的质量和效率。
总之，夹紧力计算缸径是一项重要的工程计算，它可以帮助工程师们确定合适的夹紧力范围，并选择合适的缸径来实现所需的夹紧力。
合理使用这一计算方法，可以保证夹紧装置的稳定性和可靠性，提高工业生产的效率和质量。
气缸部分的计算
气爪抓持力和夹持距的计算假设工况：由汽缸与杆件驱动机械手指，手指各段比均为1：1夹起质量为0.5KG 的工件，在1s 内水平匀速直线运动1m ，再在0.01s 后静止下降并放下工件，设两手指原始间隔40mm 当手指间隔为20mm 时触碰工件并夹紧,夹持点距转轴的力臂大约为800mm.假设综合摩擦系数为u=0.1，由G=mg 得G=4.9N ，又G=2uF 可得F=24.5N （F 为手指对工件的家夹持力）则夹持距为：M= F S ∙=24.5x0.8=19.6 N m ∙确定气缸内径根据竖直臂的工作载荷以及初选的工作压力，缸径D 可以利用下述的公式计算出，当活塞杆收缩克服载荷做功时:其中:D 为气缸的内径(m);1F 为作用于气缸活塞上的推力(N);P 为初选的工作压力(Pa);η为总机械效率(当气缸动态性能要求和工作频率较高时，η =0.3一0.5.在速度高时取小值，速度低时取大值。
气缸动态性能要求一般，工作频率较低时，η=0.7-0.85); 当活塞杆收缩克服载荷做功时:D = （1) 公式中：2F 为气缸活塞杆的拉力(N);d 为根据拉力估定活塞杆的直径。
估定活塞杆的直径与气缸内径比为d /D=0.16一0.5;将d/D=0.16一0.5带代入式(1)，可得:D = ( 2)竖直升降气缸内径的计算气缸收缩时所承受的外力F ≤10N 竖直升降的行程为60mm ，伸出或缩回的时间为0.6s. 取d/D=0.5，P=0.5Mpa ，η=0.3 代入公式 (2)得D =0.0106m=10.6mmD =该气缸的终端位置的冲击能为：2210.060.50.5()0.002520.6E mv N m ==⨯⨯≈∙底盘气缸输出力矩底盘是采用旋转气缸。
旋转气缸，是一种能在一个圆周内作往复摆动的气动执行元件。
这里所选用的是最新型的叶片式旋转气缸，叶片式旋转气缸外形紧凑，占用空间小。
驱动力通过旋转叶片直接传送给驱动轴。
气缸的设计计算
气缸的设计计算引言气缸是一种常见的工程装置，通常用于将气体能量转化为机械能，在许多领域中都有广泛应用。
本文旨在介绍气缸的设计计算，涵盖气缸的尺寸、工作压力、内径和活塞面积等关键参数的计算方法，以及一些与气缸设计相关的注意事项。
气缸尺寸计算气缸尺寸是设计气缸时需要考虑的重要因素。
在进行气缸尺寸计算之前，需要先确定气缸所需的推力和工作压力。
推力可以根据具体应用场景和工作要求进行估算，而工作压力则可以通过液压系统或气体压力控制系统来调节。
根据推力计算气缸内径气缸内径的计算可以通过推力和工作压力来进行。
一般而言，气缸的推力与气缸的内径成正比，即推力 = 压力 × 内径因此，内径可以通过以下公式进行计算：内径 = 推力 / 压力根据活塞面积计算气缸内径同时，活塞面积也是计算气缸内径的关键参数。
活塞面积可以通过以下公式计算：活塞面积 = 3.14 × (内径/2)^2根据活塞面积计算气缸内径的公式为：内径= √(活塞面积 / 3.14) × 2在实际计算中，可以根据具体需求来选择合适的计算公式。
活塞材料的选择气缸活塞一般需要选择具有高强度和良好耐磨性能的材料。
常用的活塞材料有铝合金、钢和铸铁等。
铝合金活塞具有重量轻、导热性好的优点，但其强度相对较低；钢活塞则具有较高的强度和抗磨性能，但相对较重；铸铁活塞则具有良好的耐磨性能，但重量较大。
根据具体应用需求和尺寸要求，可以选择合适的活塞材料。
活塞环的选择活塞环在气缸中起到密封和润滑的作用，因此活塞环的选择非常重要。
常见的活塞环材料有铸铁、铝合金、不锈钢和钢等。
铸铁活塞环具有良好的耐磨性和耐腐蚀性能，但其密封性相对较差；不锈钢活塞环具有较好的密封性能和耐磨性，但价格较高；铝合金活塞环具有较轻的重量和较好的导热性能，但其耐磨性相对较低。
在选择活塞环时，需要根据具体工作条件和要求来综合考虑各方面因素。
润滑剂的选择气缸在工作过程中需要保持良好的润滑，以减少摩擦和磨损。
夹紧力计算
盛年不重来，一日难再晨。
及时宜自勉，岁月不待人。

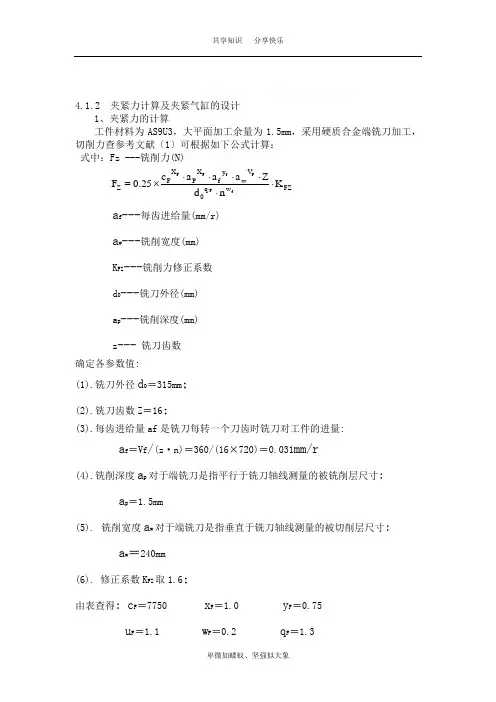

4.1.2 夹紧力计算及夹紧气缸的设计1、夹紧力的计算工件材料为AS9U3，大平面加工余量为1.5mm ，采用硬质合金端铣刀加工，切削力查参考文献〔1〕可根据如下公式计算： •式中：Fz ---铣削力(N)a f ---每齿进给量(mm/r) a w ---铣削宽度(mm) K FZ ---铣削力修正系数 d 0---铣刀外径(mm) a p ---铣削深度(mm) z ---•铣刀齿数 确定各参数值:(1).铣刀外径d 0＝315mm ； (2).铣刀齿数Z ＝16；(3).每齿进给量af 是铣刀每转一个刀齿时铣刀对工件的进量:a f ＝V f /(z ·n)＝360/(16×720)＝0.031mm/r(4).铣削深度a p 对于端铣刀是指平行于铣刀轴线测量的被铣削层尺寸:a p ＝1.5mm(5). 铣削宽度a w 对于端铣刀是指垂直于铣刀轴线测量的被切削层尺寸:a w ＝240mm(6). 修正系数K FZ 取1.6；由表查得: c F ＝7750 x F ＝1.0 y F ＝0.75u F ＝1.1 w F ＝0.2 q F ＝1.3FZw q 0V wy fX PX FZ K nd Za a a c 25.0F fFFfFF⋅⋅⋅⋅⋅⋅⨯=⋅1.00.751.11.30.277501.50.031240160.25 1.6315720ZF ⨯⨯⨯⨯=⨯⨯⨯Fz=276.5N=28Kg(7). 理论所需夹紧力计算 确定安全系数:总的安全系数k ＝k1·k2·k3·k4k 1---- 一般安全系数； k 1取1.7；k 2----加工状态系数； 由于是精加工，所以k 2取1； k 3----刀具钝化系数； k 3取1.4； k 4----断续切削系数； k 4取1.2； ∴ k ＝1.7×1×1.4×1.2≈3 W ＝k ·p ＝3×28kg ＝84kg 2. 气缸的选择Ｑ＝Ｗ/(i ·η1·n )＝84/(0.8×0.8×3)＝44kg 由气缸传动的计算公式： Ｑ＝Ｐ·(πＤ2/4)·η式中: Ｐ--压缩空气压力＝6atm ＝6kg/cm2 η--气缸摩擦系数，取0.8i —压板与工件的摩擦系数,取0.8n —夹紧气缸个数,本夹具为3 Ｄ--气缸直径(cm)D ==D=34.2cm通过以上理论计算，可以选择直径为50mm 的气缸。
气缸夹持压力计算

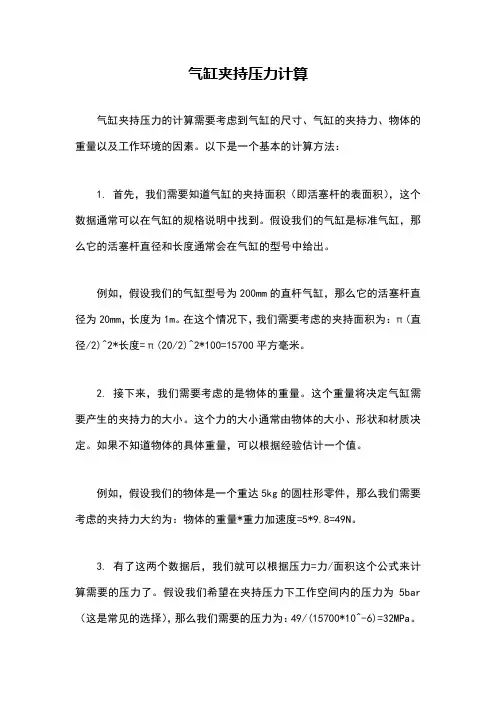

气缸夹持压力计算
气缸夹持压力的计算需要考虑到气缸的尺寸、气缸的夹持力、物体的重量以及工作环境的因素。
以下是一个基本的计算方法：
1. 首先，我们需要知道气缸的夹持面积（即活塞杆的表面积），这个数据通常可以在气缸的规格说明中找到。
假设我们的气缸是标准气缸，那么它的活塞杆直径和长度通常会在气缸的型号中给出。
例如，假设我们的气缸型号为200mm的直杆气缸，那么它的活塞杆直径为20mm，长度为1m。
在这个情况下，我们需要考虑的夹持面积为：π(直径/2)^2*长度=π(20/2)^2*100=15700平方毫米。
2. 接下来，我们需要考虑的是物体的重量。
这个重量将决定气缸需要产生的夹持力的大小。
这个力的大小通常由物体的大小、形状和材质决定。
如果不知道物体的具体重量，可以根据经验估计一个值。
例如，假设我们的物体是一个重达5kg的圆柱形零件，那么我们需要考虑的夹持力大约为：物体的重量*重力加速度=5*9.8=49N。
3. 有了这两个数据后，我们就可以根据压力=力/面积这个公式来计算需要的压力了。
假设我们希望在夹持压力下工作空间内的压力为5bar （这是常见的选择），那么我们需要的压力为：49/(15700*10^-6)=32MPa。
以上是一个非常简化的计算方法，实际情况可能会更复杂。
例如，你可能需要考虑气缸的工作速度、摩擦系数、润滑条件、温度影响等因素。
另外，为了安全起见，实际压力通常会比计算值低一些。
注意：在操作任何机械工具时，都应遵循制造商的操作指南，并确保遵守所有安全规定。
夹紧力计算
上海德珂斯机械自动化技术有限公司Tuenkers Machinery & Automation Technology Co., Ltd, Shanghai夹紧器夹紧力计算上海德珂斯机械自动化技术有限公司Tuenkers Machinery & Automation Technology Co., Ltd, Shanghai1.压块垂直夹紧时，此时夹紧力处于垂直方向， 其受力分析如下：夹紧力Fs 压块M缸径 5bar气压夹紧力矩L40夹紧力Fs50120Nm 160Nm63380Nm80600NmFs =有效夹紧力 L=夹紧点与转动轴中心距离当压块垂直夹紧时，夹紧力方向与力矩切线方向相同，此时产生的夹紧力最大，计算公式如下： Fs= M ÷ L举例： 当L=200mm时，缸径63mm. 夹紧力Fs=380Nm ÷0.2m=1900N上海德珂斯机械自动化技术有限公司Tuenkers Machinery & Automation Technology Co., Ltd, Shanghai2.压块水平夹紧时，此时夹紧力处于水平状方 向，其受力分析如下：夹紧力Fs压块M L2L1 Fs α FFs =有效夹紧力 L1=夹紧点与转动轴中心距离 F=切向力缸径 5bar气压夹紧力矩M40120Nm50160Nm63380Nm80600Nm当压块水平夹紧时，其有效夹紧力会相对减小，计算公式如下： Cos α =L2 ÷ L1 F= M ÷ L1 Fs= F × Cos α举例： 当L1=200mm，L2=100mm时，缸径63mm。
F=380Nm÷0.2=1900N Fs=F × Cos α=1900N×(100÷200)=950N上海德珂斯机械自动化技术有限公司Tuenkers Machinery & Automation Technology Co., Ltd, Shanghai谢谢！上海德珂斯机械自动化技术有限公司Tuenkers Machinery & Automation Technology Co., Ltd, Shanghai。
夹紧力计算
夹紧力计算
对中夹紧类结构在自动化领域非常常见，什么结构可以把一个苹果（近似做圆柱体）串入到串糖葫芦的竹杆内？因为产品的特殊性，主要考虑夹紧力矩速度可控，避免损伤产品。
谈到夹紧，一般最先想到的就是夹爪气缸，最便捷快速的方式，只需要根据设计夹块部分，但是缺点也比较明显：夹紧速度不易控制，夹紧时有冲击力；夹紧行程有限，产品规格变化较大时不适用。
此处宽型气爪可以使用，但是夹紧不受控，容易夹伤产品（气爪动作原理有很多种，和下面讲的结构有一定相似性，就不一一说明了）。
从气爪的连杆结构很衍伸到连杆结构，如下图所示的连杆类零件也可以实现，实际相当于自制大型气爪，适用于夹紧大型物件，类似于气爪的使用效果。
产品是圆柱体，很容易想到我们的车床上的三爪卡盘，非常经典的结构：通过小伞齿轮带动碟形伞齿轮转动，蝶形伞齿轮背面的平面螺纹同时带动三个卡爪向中心靠近或退出，用以夹紧不同直径的工件。
三爪卡盘的自行对中精确度为0.05-0.15mm，较好的自锁性。
需要电动驱动夹紧，而且夹紧力不方便计算（影响因素多），不太适用于精准力矩场合。
三抓卡盘的动作原理如下视频：
三爪卡盘
三爪卡盘实际是用两组齿轮实现三爪同步，换个思路:使用齿轮加两条齿条，驱动两个夹爪，同样可以实现夹爪的夹紧张开，也解决了三爪卡盘平面螺纹不易计算夹紧力的局限性。
电机减速机驱动齿轮齿条（注意消隙），齿条带动夹爪，减去阻力矩和连个夹爪重量的差（竖直使用时），就可以得到夹紧力矩了。
而且，在靠近产品的时候可以减速，减少夹紧冲击。
夹紧力计算
切削力和夹紧力的合理计算。
在成为技术专家之前，我们都是初学者。
我们只需要确定已知的参数，然后用程序计算切削力。
一、油缸切削力和夹紧力的计算。
根据一些已知的气缸参数，我们可以使用Novex软件快速估算切削数据。
1.切削力计算。
图形计算步骤如下：(1)1N.MM转换为N.M(698N.CM/1000=0.698N.M)；2N.M×102 kg(0.698×102=71.2 kg)。
2.气缸压紧力的计算。
1油缸直径换算为半径：25/20=1.25；2计算面积：1.25*1.25=1.56*3.14=4.9；3兆帕斯卡至千克：4Mpa=40kgf/cm2；4面积乘以kg：4.9×40=196；5乘以气缸数：196*3=588.8千克。
二是机床夹具设计过程中夹紧力的计算情况。
1.机械加工夹具夹紧力的计算。
机床(加工中心)液压夹具采用HLC-M32液压缸。
根据标准询价，圆柱体直径为φ32。
该夹具共使用6个液压缸。
夹紧力的计算方法如图6所示。
2，f=ps=pπ(d/2)2=4823.04n.。
根据力矩平衡(杠杆)原理，该夹具的动力臂为L1，阻力臂为L2。
公式为：功率臂长度×功率=电阻臂长度×电阻。
计算三个电阻f1、f2和f3以及夹具的夹紧力(图7)。
铣削切削力的计算。
使用下面的软件，这个过程的基本参数，如转速和进给速率。
经计算，进给力FF约为12052N，径向力FP约为12873N，主切削力Fe约为36522N。
以上计算的机床夹紧力f为53053N。
夹紧力×摩擦系数(支撑块和铝合金为0.45)=23874n>ff>fp。
当摩擦力大于进给切削力和径向切削力时，确保定位销不受力。
工件重力质量=9.8×质量=196N，小重力不影响结果，合理选择液压缸压力。
结论。
过去，油缸和钢瓶的尺寸大多由设计者的经验决定。
利用软件计算结果进行合理选型，减少了因选错造成的浪费。
油缸夹具夹紧力计算
油缸夹具夹紧力计算
油缸夹具夹紧力计算
一、基本原理：
在油缸夹具进行夹紧操作时，其夹紧力是由夹具杆螺母所造成的拉拔力来完成的。
拉拔力F的大小等于夹具杆螺母的螺纹螺距与螺纹螺缝锥度之比乘以螺母的最大扭矩M max 乘以螺纹螺距P。
F = M max × P / t
其中，t 为螺纹螺缝锥度，可以通过查询标准查得。
二、夹紧力计算公式：
夹紧力F的计算公式为：
F=K × P × M / t
其中，K 为压紧系数；P 为夹具杆螺母的螺纹螺距；M 为夹具杆螺母的实际扭矩；t 为螺纹螺缝锥度。
三、夹紧力计算的实际操作：
（1）设置夹具杆螺母要求的螺纹螺距，要求螺距不能大于规定的最大螺距。
（2）使用扭矩扳手按照规定的标准及设定的最大扭矩值来扭紧夹具杆螺母，确保扭紧夹具杆螺母到规定的最大扭矩。
（3）查询准确的螺纹螺缝锥度并计算设定最大扭矩和螺纹螺距的拉拔力（夹紧力）。
四、夹紧力的控制方法：
（1）选择合适的螺母，夹具杆螺母的螺纹螺距要符合标准要求，螺母的螺纹公差级别也要符合标准要求。
（2）正确的设定夹具杆螺母的最大扭矩，并严格按照最大扭矩来进行夹紧，确保螺母可以达到最佳的夹紧力。
（3）检查夹紧力是否达到规定的要求，可以使用专用的力计或扭矩扳手等工具来进行检查。
如果夹紧力未达到规定要求，可以考虑重新调整螺母的最大扭矩或者更换螺母。
（4）经常性的进行夹紧力检测，及时发现夹紧力不足的情况，及时进行调整，确保油缸夹具的稳定和安全使用。
夹紧力计算
4、1、2 夹紧力计算及夹紧气缸的设计1、夹紧力的计算工件材料为AS9U3,大平面加工余量为1、5mm,采用硬质合金端铣刀加工,切削力查参考文献〔1〕可根据如下公式计算: •式中:Fz ---铣削力(N)a f ---每齿进给量(mm/r) a w ---铣削宽度(mm) K FZ ---铣削力修正系数 d 0---铣刀外径(mm) a p ---铣削深度(mm) z ---•铣刀齿数 确定各参数值:(1)、铣刀外径d 0＝315mm ; (2)、铣刀齿数Z ＝16;(3)、每齿进给量af 就是铣刀每转一个刀齿时铣刀对工件的进量:a f ＝V f /(z ·n)＝360/(16×720)＝0、031mm/r(4)、铣削深度a p 对于端铣刀就是指平行于铣刀轴线测量的被铣削层尺寸:a p ＝1、5mm(5)、 铣削宽度a w 对于端铣刀就是指垂直于铣刀轴线测量的被切削层尺寸:a w ＝240mm(6)、 修正系数K FZ 取1、6;由表查得: c F ＝7750 x F ＝1、0 y F ＝0、75u F ＝1、1 w F ＝0、2 q F ＝1、3FZw q 0V wy fX PX FZ K nd Za a a c 25.0F fFFfFF⋅⋅⋅⋅⋅⋅⨯=⋅1.00.75 1.11.30.277501.50.031240160.25 1.6315720ZF ⨯⨯⨯⨯=⨯⨯⨯Fz=276、5N=28Kg(7)、 理论所需夹紧力计算 确定安全系数:总的安全系数k ＝k1·k2·k3·k4k 1---- 一般安全系数; k 1取1、7;k 2----加工状态系数; 由于就是精加工,所以k 2取1; k 3----刀具钝化系数; k 3取1、4; k 4----断续切削系数; k 4取1、2; ∴ k ＝1、7×1×1、4×1、2≈3 W ＝k ·p ＝3×28kg ＝84kg 2、 气缸的选择Ｑ＝Ｗ/(i ·η1·n )＝84/(0、8×0、8×3)＝44kg 由气缸传动的计算公式: Ｑ＝Ｐ·(πＤ2/4)·η式中: Ｐ--压缩空气压力＝6atm ＝6kg/cm2η--气缸摩擦系数,取0、8i —压板与工件的摩擦系数,取0、8n —夹紧气缸个数,本夹具为3 Ｄ--气缸直径(cm)D ==D=34、2cm通过以上理论计算,可以选择直径为50mm 的气缸。
机械设计气缸选型计算
机械设计气缸选型计算机械设计中的气缸选型计算是指根据工作负荷和运动速度等参数，确定适合的气缸尺寸和工作压力的过程。
下面将从气缸类型、气缸选型参数和计算公式等方面进行阐述。
一、气缸类型常见的气缸类型有单作用气缸和双作用气缸。
单作用气缸只有一个工作方向，气压作用于气缸的一侧，而双作用气缸则可以在缩短和延长两个方向上进行工作。
二、气缸选型参数1.工作负荷：气缸承受的力和扭矩，也就是需要执行的工作任务。
2.工作速度：气缸在工作过程中的速度，通常表示为行程速度或线速度。
3.工作压力：气缸的输入压力，通常以帕斯卡（Pa）为单位。
4.活塞直径：气缸内活塞的直径，也可以通过气缸的面积计算得出。
三、气缸选型计算公式1.计算气缸力：气缸力=工作压力×活塞有效面积活塞有效面积= π/4 ×活塞直径²2.计算气缸速度：气缸速度= 2 × π ×活塞半径×转速3.计算气缸功率：气缸功率=气缸力×气缸速度根据以上计算公式，可以根据工作负荷、运动速度和工作压力等参数进行气缸选型计算。
例如，若需要计算某工作负荷为1000N，活塞直径为50mm（活塞半径为25mm）、工作速度为0.2m/s，工作压力为0.5MPa的气缸选型计算。
计算活塞有效面积：活塞有效面积= π/4 × (50mm)² = 1963.5mm²然后，计算气缸力：气缸力= 0.5MPa × 1963.5mm² = 981.75N接下来，计算气缸速度：气缸速度= 2 × π × 25mm × 0.2m/s = 31.42m/s计算气缸功率：气缸功率= 981.75N × 31.42m/s = 30805.68W根据以上计算结果，可以选择适合的气缸尺寸和工作压力，以满足设定的工作负荷和运动速度要求。
总结起来，机械设计气缸选型计算是根据工作负荷、运动速度和工作压力等参数，通过计算气缸力、气缸速度和气缸功率等指标，确定适合的气缸尺寸和工作压力。
气缸设计计算
气缸设计计算引言气缸是内燃机、压缩机和液压装置等机械设备中的重要部件之一。
它起到密封气体并将压力转化为机械能的作用。
在气缸设计中，需要进行一系列的计算，以确保气缸的性能和可靠性。
气缸结构气缸通常由气缸体、活塞和气缸盖三部分组成。
气缸体是承受压力和热应力的主要部件，通常由铸铁或铝合金制成。
活塞是在气缸内往复运动的部件，其材料通常选择高强度的铝合金。
气缸盖则用于密封气缸的顶部，承受汽缸内的爆炸压力。
气缸设计计算活塞直径计算活塞直径的计算是气缸设计中的关键步骤之一。
活塞直径的大小与内燃机的排量有关，一般通过以下公式进行计算：D = (V / (L * N))^(1/3)其中，D为活塞直径，V为排量，L为活塞行程，N为气缸数。
通过这个计算公式，可以根据排量、行程和气缸数确定合适的活塞直径。
活塞材料选择活塞在工作过程中承受着高温和高压的作用力，因此其材料选择至关重要。
常见的活塞材料有铝合金、铸铁和钢等。
铝合金活塞具有重量轻、导热性能好的特点，适用于高速内燃机。
铸铁活塞具有高强度和耐磨损的特性，适用于低速大功率内燃机。
钢活塞具有高强度和耐高温的特点，适用于高温高压的工作环境。
气缸体壁厚计算气缸体壁厚的计算是为了保证气缸的强度和刚度，通常使用以下公式进行计算：t = (P * D) / (2 * S * F * C)其中，t为气缸体壁厚，P为气缸内的压力，D为活塞直径，S为材料的抗拉强度，F为安全系数，C为腔体系数。
通过这个计算公式，可以确定气缸体的合适壁厚。
气缸盖厚度计算气缸盖的厚度计算是为了保证气缸盖的强度和密封性能。
计算公式如下：t = P * D2 / (2 * S * F * C)其中，t为气缸盖厚度，P为气缸内的压力，D2为活塞直径，S为材料的抗拉强度，F为安全系数，C为腔体系数。
通过这个计算公式，可以确定气缸盖的合适厚度。
活塞环设计活塞环在工作过程中承受着活塞与气缸之间的密封和润滑作用。
活塞环的设计需要考虑到密封性能、磨损性能和润滑性能等因素。
气缸选型计算【干货】
气缸选型计算气缸如何选型气缸选型一般是这样：首先先根据你需要的出力换算出气缸的活塞面积F=n*P*S，公式中F是所需要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。
其次是根据运动的距离选择气缸的行程，如果需要压紧，一般会吃进3~5mm。
然后根据安装方式选择你需要的安装，是角座，法兰还是耳环安装。
后选择是否需要行程检测开关等辅件就好了。
气缸主要的数据是缸径和行程。
气缸在工作时受力情况受到很多因素的影响，气缸内外气体的压力差影响着它，同时气缸还要承受蒸汽流出静止时对静止部分的反作用力所以在气缸选型时需要特别注意，如果不能选择合适的气缸，不仅可能会损坏设备，同时也可能会耽误工作。
气缸型号选择气缸型号选择依据气缸在出力换算出气缸的活塞面积F=n*P*S，公式中F是所需要的输出力，P是系统压力，S就是活塞面积了，n是安全系数，一般气缸水平使用取0.7，垂直使用取0.5，活塞面积出来了再换算成活塞直径，一般气缸使用直径表示。
其次是根据运动的距离选择气缸的行程，如果需要压紧，一般会吃进3~5mm。
然后根据安装方式选择你需要的安装，是角座，法兰还是耳环安装。
缸筒的内径大小代表了气缸输出力的大小。
活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0.8um。
对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。
缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。
小型气缸有使用不锈钢管的。
带磁性开关的气缸或在耐腐蚀环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
气缸在我们在现代生产中发挥着非常重要的作用，它的输出力大、对使用者的要求较低、适应性强等优势成为用户喜爱它的重要原因，相信在将来这类产品会继续进步，在人类发展进步中发挥更重要的作用。
气缸缸径计算传言气缸源于大炮，其实这也不是耸人听闻，气缸发展的确与大炮有关系。
三抓气缸夹持力计算公式
三抓气缸夹持力计算公式气缸是一种常见的执行元件，广泛应用于工业自动化领域。
气缸夹持力是指气缸在夹持工件时所能产生的力，是衡量气缸夹持能力的重要参数。
在实际工程中，需要准确计算气缸夹持力，以确保夹持工件的稳定性和安全性。
本文将介绍三抓气缸夹持力的计算公式，帮助读者更好地理解和应用气缸夹持力的相关知识。
三抓气缸夹持力计算公式的推导过程如下：首先，我们需要了解气缸夹持力的定义。
气缸夹持力可以通过气缸的气压和活塞面积来计算，即夹持力等于气压乘以活塞面积。
在三抓气缸中，夹持力由三个气缸同时产生，因此夹持力可以表示为三个气缸夹持力的总和。
假设三个气缸的气压分别为P1、P2、P3，活塞面积分别为A1、A2、A3，则三抓气缸的夹持力F可以表示为：F = P1A1 + P2A2 + P3A3。
其中，F表示夹持力，P1、P2、P3分别表示三个气缸的气压，A1、A2、A3分别表示三个气缸的活塞面积。
在实际应用中，为了简化计算，可以将气缸的气压和活塞面积代入公式中进行计算。
假设P1=P2=P3=P，A1=A2=A3=A，则夹持力F可以表示为：F = 3PA。
其中，F表示夹持力，P表示气缸的气压，A表示气缸的活塞面积。
通过以上公式，我们可以看出，三抓气缸的夹持力与气压和活塞面积成正比。
当气压或活塞面积增大时，夹持力也会相应增大。
因此，在实际工程中，可以通过调节气缸的气压或更换活塞来实现对夹持力的控制。
除了气压和活塞面积，夹持力还受到摩擦力和工件表面粗糙度的影响。
在实际应用中，需要综合考虑这些因素，进行合理的设计和选择。
总之，三抓气缸夹持力计算公式为F = 3PA，其中F表示夹持力，P表示气缸的气压，A表示气缸的活塞面积。
通过合理调节气压和活塞面积，可以实现对夹持力的精确控制，满足不同工件的夹持需求。
在实际工程中，需要综合考虑摩擦力和工件表面粗糙度等因素，进行合理的设计和选择，以确保夹持力的稳定性和安全性。
希望本文能够帮助读者更好地理解和应用气缸夹持力的相关知识。
夹紧气缸设计计算
表一：气缸理论输出力表单位：N
1、把典型气缸夹紧力大小，与压紧点的数量和位置的远近确定出来，并做成一
览表的形式。
表二：
夹紧力计算:
夹紧力的大小与压紧点的数量及远近有关，其决定因素是缸径（受力面积的
大小）进而使用压力不同。
其通用公式是： F
L F L L 1
3321∙
=+
其中：
L 1
和L 2
分别为压紧点距压钳回转中心的距离
L 3
为压钳与气缸连接处的回转中心到压钳回转中心的垂直距离 F 3为气缸的使用压力，F 1
为夹具要求压力
2、把典型气缸的开合角度计算出来，并做成一览表的形式。
开合角度计算
压钳打开角度的大小与气缸的行程及L 有关（L 为压钳与气缸连接部分的中心到压钳的回转中心的垂直距离）。
其通用公式为：
1
122222L S
arctg
L L arctg ===αθ（S 为气缸的有效行程） （L 1为压钳与气缸的回转中心到回转中心的距离，L 2为气缸有效行程的一半）
表三：
3、好手夹钳设计计算：由于好手夹钳压紧到死点位置相当于一端固定的简支梁如下图所示。
此图分析的是一个好手夹钳在三个力的作用下产生的弯曲变形，计。
气缸选型与计算
气缸的选型最全资料气缸的理论输出力普通双作用气缸的理论推力（N）为：式中, D一缸径(mm)，p一气缸的工作压力(MPa)。
理论拉力(N)为：式中,d一活塞杆直径（mm）时,估算时可令d=0.3D。
气缸的负载率气缸的负载率：是指气缸的实际负载力F与理论输出力F0之比。
负载力是选择气缸的重要因素。
负载情况不同，作用在活塞轴上的实际负载力也不同。
气缸的实际负载是由工况所决定的，若确定了负载率η也就能确定气缸的理论出力，负载率η的选取与气缸的负载性能及气缸的运动速度有关（见下表）普通气缸的计算举例用气缸水平推动台车，负载质量M=150kg，台车与床面间摩擦系数0.3，气缸行程L=300mm，要求气缸的动作时间t=0.8s，工作压力P=0.5Mpa。
试选定缸径。
气缸理论输出力表其中P1——气缸推力，P2——气缸拉力其它方面的选择1、类型的选择根据工作要求与条件，正确选择气缸的类型。
要求气缸到达行程终端无冲击现象与撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。
在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。
要求无污染时需要选用无给油或无油润滑气缸等。
2、安装形式根据安装位置、使用目的等因素决定。
在一般情况下，采用固定式气缸。
在需要随工作机构连续回转时（如车床、磨床等），应选用回转气缸。
在要求活塞杆除直线运动外，还需作圆弧摆动时，则选用轴销式气缸。
有特殊要求时，应选择相应的特殊气缸。
3、作用力的大小即缸径的选择。
根据负载力的大小来确定气缸输出的推力与拉力。
一般均按外载荷理论平衡条件所需气缸作用力，根据不同速度选择不同的负载率，使气缸输出力稍有余量。
缸径过小，输出力不够，但缸径过大，使设备笨重，成本提高，又增加耗气量，浪费能源。
气缸夹持力计算公式
气缸夹持力计算公式
噫，今儿咱就来摆摆龙门阵，说说这气缸夹持力咋个算呢。
咱们四川人说话直来直去，陕西的乡党们又喜欢讲道理，北京的哥们儿们更是言简意赅，咱们就结合起来，看看这气缸夹持力咋个算得准。
首先呢，咱们得明白这气缸夹持力是个啥玩意儿。
说白了，就是气缸夹东西的时候，那股子劲儿有多大。
这劲儿要是小了，夹不住东西；劲儿大了，又怕把东西给夹坏了。
所以咱们得好好算算，看看这夹持力得多大才合适。
那咋个算呢？咱们四川人喜欢用个简单的公式，就是“气缸夹持力 = 气
缸面积× 气压”。
这气缸面积嘛，就是气缸里头那块儿能夹东西的地方面积；气压呢，就是气缸里头那气儿的压力。
这两个一乘，就大概能算出夹持力有多大了。
陕西的乡党们可能会说，这还不够精确呢。
得考虑气缸的摩擦、密封性这些因素。
摩擦大了，夹持力就得打点折扣；密封性不好，气压就漏得快，夹持力也上不去。
所以算的时候，得把这些因素都考虑进去。
北京的哥们儿们可能会更直接点，说咱们就按照气缸的规格和气压表来算，这样最准确。
气缸规格上一般都有个标准的夹持力范围，气压表上也能看出气压的大小。
把这两个一对照，夹持力就出来了。
所以说呢，这气缸夹持力计算公式，其实也不是那么难。
咱们四川人算得简单明了，陕西的乡党们算得细致周到，北京的哥们儿们算得准确快捷。
不管咋个算，关键是要根据实际情况来，这样才能算出最合适的夹持力，让气缸工作得更顺畅。
