机构设计与分析
连杆机构的分析和设计
连杆机构的分析和设计连杆机构是一种常见的机械传动装置，具有结构简单、传动平稳等优点，被广泛应用于各个领域。
本文将对连杆机构的分析与设计进行详细介绍。
连杆机构由连杆和关节构成，其中关节是使连杆之间能够相对运动的连接部件。
连杆机构可分为四杆机构、双曲杆机构和单曲杆机构等多种类型。
其中，四杆机构最为常见，是由四根连杆组成的机构。
机构结构分析是指对机构的组成部件进行材料选择、尺寸设计等工作。
在选择材料时，需考虑连杆的抗拉强度、抗压强度等因素。
在尺寸设计中，需满足机构的强度要求，同时尽量减小机构的质量和体积。
此外，连杆机构还需考虑连杆的相互约束关系，以保证机构的稳定性。
运动分析是指对机构运动规律进行研究。
在分析连杆机构的运动规律时，首先需要确定机构中各个连杆的运动关系。
常用的分析方法包括位置分析和速度分析等。
位置分析是指通过几何方法，确定机构各杆件的位置关系，以及杆件随时间变化的位置。
速度分析是指通过运动学方法，确定机构各杆件的速度关系，以及杆件随时间变化的速度。
在连杆机构的设计中，除了满足基本的运动规律外，还需考虑一些实际问题。
比如，在机构设计中，需考虑连杆的制造精度、装配误差等因素，以保证机构的运动精度。
在机构的运动平稳性分析中，需考虑机构的平衡性，避免机构发生过大的振动和冲击。
此外，在连杆机构设计中，还需考虑力学中的静力学平衡条件，以确保机构中各部件受力平衡，避免发生失稳或破坏。
在连杆机构的设计中，还可以根据不同的需求进行优化设计。
比如，在满足机构基本要求的前提下，通过调整连杆的形状和尺寸等参数，以提高机构的运动性能。
此外，还可以通过使用特殊连杆形式，如曲柄滑块机构、摇杆机构等，实现特定的运动要求。
总之，连杆机构的分析与设计是一项复杂而重要的工作，需要综合考虑材料选择、尺寸设计、运动规律分析等多个因素。
通过合理的分析与设计，可以确保连杆机构的性能与稳定性，提高机构的使用寿命和效率，实现机构的优化设计。

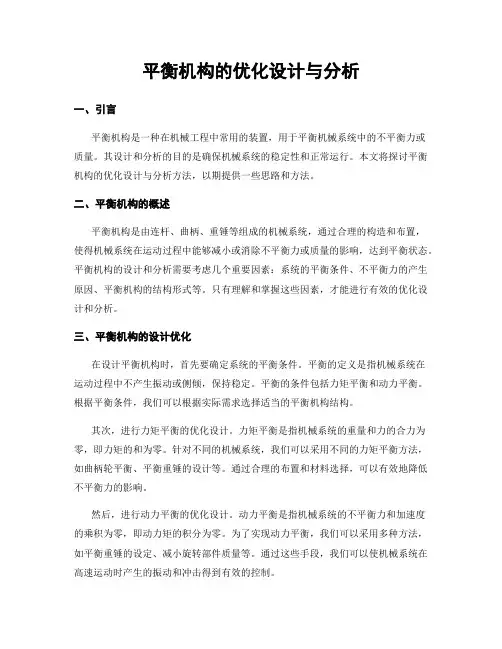

平衡机构的优化设计与分析
平衡机构的优化设计与分析一、引言平衡机构是一种在机械工程中常用的装置，用于平衡机械系统中的不平衡力或质量。
其设计和分析的目的是确保机械系统的稳定性和正常运行。
本文将探讨平衡机构的优化设计与分析方法，以期提供一些思路和方法。
二、平衡机构的概述平衡机构是由连杆、曲柄、重锤等组成的机械系统，通过合理的构造和布置，使得机械系统在运动过程中能够减小或消除不平衡力或质量的影响，达到平衡状态。
平衡机构的设计和分析需要考虑几个重要因素：系统的平衡条件、不平衡力的产生原因、平衡机构的结构形式等。
只有理解和掌握这些因素，才能进行有效的优化设计和分析。
三、平衡机构的设计优化在设计平衡机构时，首先要确定系统的平衡条件。
平衡的定义是指机械系统在运动过程中不产生振动或侧倾，保持稳定。
平衡的条件包括力矩平衡和动力平衡。
根据平衡条件，我们可以根据实际需求选择适当的平衡机构结构。
其次，进行力矩平衡的优化设计。
力矩平衡是指机械系统的重量和力的合力为零，即力矩的和为零。
针对不同的机械系统，我们可以采用不同的力矩平衡方法，如曲柄轮平衡、平衡重锤的设计等。
通过合理的布置和材料选择，可以有效地降低不平衡力的影响。
然后，进行动力平衡的优化设计。
动力平衡是指机械系统的不平衡力和加速度的乘积为零，即动力矩的积分为零。
为了实现动力平衡，我们可以采用多种方法，如平衡重锤的设定、减小旋转部件质量等。
通过这些手段，我们可以使机械系统在高速运动时产生的振动和冲击得到有效的控制。
最后，进行结构形式的优化设计。
平衡机构可以有不同的结构形式，如刚性平衡机构、弯曲平衡机构等。
根据实际需求和设计要求，选择合适的结构形式是非常重要的。
刚性平衡机构适用于较小的不平衡力，而弯曲平衡机构适用于较大的不平衡力。
在设计过程中，我们需要综合考虑结构强度、稳定性和工艺性等方面的要求，进行最优设计。
四、平衡机构的分析方法平衡机构的分析是为了验证设计的可行性和有效性。
在分析的过程中，我们可以采用多种方法，如力矩分析、动力学分析、数值模拟等。
平面连杆机构及其分析与设计
平面连杆机构及其分析与设计平面连杆机构是由连杆和连接点组成的机械结构，广泛应用于各种机械设备中。
它的功能是将输入的旋转运动转化为输出的直线运动或者将输入的直线运动转化为输出的旋转运动。
本文将对平面连杆机构的分析与设计进行介绍。
首先，对平面连杆机构进行分析。
平面连杆机构的主要组成部分是连杆和连接点。
连杆是连接点之间的刚性杆件，可以是直杆、曲杆或者具有其他特殊形状的杆件。
连接点是连杆的两个端点或者连杆与其他机构的连接点，可以是支点、铰链等。
平面连杆机构的运动可以分为三种基本类型：平动、转动和复动。
平动是指连杆的一端保持固定，另一端进行直线运动；转动是指连杆的一端保持固定，另一端进行旋转运动；复动是指连杆的一端进行直线运动，另一端同时进行旋转运动。
进行平面连杆机构的设计时，需要考虑以下几个要点。
首先，确定机构的类型和功能。
根据机构的动作要求和功能要求，选择适合的连杆类型和连接点类型。
其次，进行机构的运动分析。
根据机构的运动要求，确定连杆的长度和连接点的位置，使连杆能够实现所需的运动。
然后，进行机构的力学分析。
根据机构的受力情况，确定连杆的截面尺寸和材料，保证机构的刚度和强度。
最后，进行机构的优化设计。
考虑机构的性能要求和制造要求，对机构进行优化设计，提高机构的工作效率和使用寿命。
在平面连杆机构的设计中，还需要考虑机构的动力学问题。
机构的动力学分析包括静力学分析和动力学分析两个方面。
静力学分析是指在机构静止或静力平衡状态下，对机构受力和力矩进行分析。
动力学分析是指在机构进行运动时，对机构的加速度、速度和位移进行分析。
通过对机构的动力学分析，可以确定机构的惯性力和惯性矩，从而确定机构的动态特性和振动特性。
总之，平面连杆机构的分析与设计是一项复杂而重要的工作。
在进行分析与设计时，需要考虑机构的类型和功能，进行运动分析和力学分析，优化设计和动力学分析。
通过合理的分析与设计，可以使机构具有较好的工作性能和使用寿命，满足各种工程应用的要求。
机械原理课程教案—平面连杆机构及其分析与设计
机械原理课程教案一平面连杆机构及其分析与设计一、教学目标及基本要求1掌握平面连杆机构的基本类型，掌握其演化方法。
2,掌握平面连杆机构的运动特性，包括具有整转副和存在曲柄的条件、急回运动、机构的行程、极限位置、运动的连续性等；3.掌握平面连杆机构运动分析的方法，学会将复杂的平面连杆机构的运动分析问题转换为可用计算机解决的问题。
4.掌握连杆机构的传力特性，包括压力角和传动角、死点位置、机械增益等；正确理解自锁的概念，掌握确定自锁条件的方法。
5,了解平面连杆机构设计的基本问题，掌握根据具体设计条件及实际需要，选择合适的机构型式；学会按2~3个刚体位置设计刚体导引机构、按2~3个连架杆对应位置设计函数生成机构及按K值设计四杆机构；对机构分析与设计的现代解析法有清楚的了解。
二、教学内容及学时分配第一节概述（2学时）第二节平面连杆机构的基本特性及运动分析（4.5学时）第三节平面连杆机构的运动学尺寸设计（3.5学时）三、教学内容的重点和难点重点：1.平面四杆机构的基本型式及其演化方法。
2.平面连杆机构的运动特性，包括存在整转副的条件、从动件的急回运动及运动的连续性；平面连杆机构的传力特性，包括压力角、传动角、死点位置、机械增益。
3.平面连杆机构运动分析的瞬心法、相对运动图解法和杆组法。
4.按给定2~3个位置设计刚体导引机构，按给定的2~3个对应位置设计函数生成机构，按K值设计四杆机构。
难点：1.平面连杆机构运动分析的相对运动图解法求机构的加速度。
2.按给定连架杆的2~3个对应位置设计函数生成机构。
四、教学内容的深化与拓宽平面连杆机构的优化设计。
五、教学方式与手段及教学过程中应注意的问题充分利用多媒体教学手段，围绕教学基本要求进行教学。
在教学中应注意要求学生对基本概念的掌握，如整转副、摆转副、连杆、连架杆、曲柄、摇杆、滑块、低副运动的可逆性、压力角、传动角、极位夹角、行程速度变化系数、死点、自锁、速度影像、加速度影像、装配模式等；基本理论和方法的应用，如影像法在机构的速度分析和加速度分析中的应用、连杆机构设计的刚化一反转法等。
龙门式起重机的结构设计与性能优化分析
龙门式起重机的结构设计与性能优化分析龙门式起重机是一种常见的大型起重设备，广泛应用于港口、工地、仓库等场所。
在结构设计和性能优化方面，龙门式起重机需要综合考虑其承载能力、稳定性、工作效率和安全性等因素。
一、结构设计1. 主梁设计：主梁是龙门式起重机的主要承载结构，需要按照所需的起重能力和跨度进行合理设计。
主梁材料通常选择钢结构，高强度、刚性好，能够满足起重机的工作要求。
2. 支腿设计：龙门式起重机通常有两根支腿，支腿的设计需要考虑平衡起重机的重心，稳定机身。
支腿通常采用跨字式结构，可以提供更好的稳定性。
3. 提升机构设计：提升机构是起重机的核心部分，需要具备良好的承载能力和操作灵活性。
提升机构包括卷扬机、钢丝绳、滑轮等组成，能够提供可靠的起升功能。
4. 小车设计：小车是起重机上横移的装置，通常由电动机、行走轮、驱动机构等组成。
小车设计应考虑平稳移动、灵活操作和较大的承载能力。
二、性能优化分析1. 结构强度优化：通过材料选取和结构设计优化，提高起重机的结构强度和刚度，使其能够承受更大的起重能力和外力冲击。
2. 运动性能优化：通过优化起重机的运动机构，减小摩擦力和阻力，提高起重机的运动速度和精度，提高工作效率。
3. 能耗优化：采用先进的节能技术，如变频调速技术和能量回收技术，减少起重机的能耗，降低运营成本。
4. 安全性优化：加强起重机的安全保护装置，如限位器、断路器、防碰撞装置等，确保起重过程中的安全性。
5. 自动化控制优化：应用自动化控制系统，提高起重机的智能化水平，实现远程控制和自动化操作，降低人为操作错误的风险。
6. 维护性优化：设计起重机时，考虑易维修性和易保养性，减少故障发生的可能性，并方便维修和维护工作的进行。
结构设计和性能优化是龙门式起重机研发过程中重要的一环。
通过合理的结构设计和性能优化，可以提升起重机的承载能力、工作效率和安全性，满足不同场所的具体需求。
同时，结构设计和性能优化也应考虑可持续性发展的原则，采用环保和节能的设计理念，为工业发展和环境保护做出贡献。
机构设计与公差分析
6. 按要求計算變異
第六步 – 計算變異, WC or RSS ?
1. 確定組裝要求
以上的計算結果 WC: 最小間隙Xmin=–0.10 mm RSS: 最小間隙Xmin=0.42 mm
2. 建立封閉尺寸鏈圖 3. 轉換名義尺寸，將公差 轉成對稱公差 4. 按要求計算名義尺寸
5. 確定公差分析的方法
• • • • 驗證設計是否達到預期的品質水準. 帶較少缺點的良率產品. 預防生產重工和延誤. 降低產品的返修率(降低成本).
什麽地方使用公差分析
• • 單個零件或元件出現公差堆積。 在公差堆積中，用公差分析可以確定總的變異結果。在機構設計中，它是一個很重要的挑戰。
單個零件和元件的公差堆疊
13.00 ± 0.20
很明顯在此等級的制程損壞是不可接受的。因此，最近“6σ”的方法越來越被廣泛使 用在評估制程品質上。方法的概念是獲得制程特性的中心值是在距離兩個公差極限值6σ範圍內。 在此有效制程條件下，即使1.5σ的偏移産生，也可保證百萬分之3.4的超出公差的比率。
1 2 3
2
2
2
2 4
16
16
16
16
2
T tot T 1 T 2 T 3 T 4
n
2
2
2
2
2
T tot
6. 按要求計算變異
T T T T
1 2 3
2
2
2
T tot 4
T
i 1
2
i
讓我們用 WC 和 RSS來計算這些變數，然後做個比較！
第六步 – 計算變異, WC
極值法 (WC)
1. 確定組裝要求
•
間隙變數是個體公差的總和.
机械原理-平面连杆机构的运动分析和设计
平面连杆机构的设计流程和方法
在这个部分中，我们将深入探讨平面连杆机构的设计，介绍流程和方法，提供实际案例分析，帮助您了解如何设 计成功的机械。
1.
需求分析
将客户的需求转化为机械设计
目标。
2.
构思和设计
基于机械原理构思和设计机械
装备支撑结构，并采用 CAD 软
件实施初始的草图或模型。
3.
材料选择
选择合适的材料和工艺，确保
结构和类型
平面连杆机构通常由零件精细制 造而成，以满足工业和商业目的 的要求。
工程应用
机械工程师们可以使用平面连杆 机构来完成各种复杂的任务，如 发动机和自动化流水线等。
日常应用
平面连杆机构可以进一步应用在 日常用品中，如钟表、洗衣机和 自动售货机等。
平面连杆机构的运动分析方法
在这个部分中，我们将探索平面连杆机构的运动学和动力学，介绍运动方程和速度方程，以及如何用数学 公式计算不同零件的运动和速度。
1 平衡条件
平衡是指物理系统中所有力和运动之间所需达到的状态，这是机械工程师需要考虑的重 要问题。
2 稳定性
稳定性是一个重要的物理学概念，涉及动量、速度和质量，能够帮助工程师在设计平面 连杆机构时考虑不同零件的状态和取向。
3 应用场景
平面连杆机构无处不在，具有开发良好设计的潜力，是自动化流水线的核心，也是钟表、 汽车和机器人的重要部分。
1
运动学
运动学研究物体运动的规律和运动参数，如位移、速度、加速度等。
2
动力学
动力学研究物体的运动状态和运动参数之间的关系，如动量、力和功等。
3
数值模拟
数字计算能够预测机械零件的运动，利用计算机模拟机械过程，提高设计效率。
多连杆机构的运动学分析与合理设计
多连杆机构的运动学分析与合理设计多连杆机构作为机械系统中常见的一种形式，广泛应用于各种工程领域。
它由多个连杆和铰接连接的节点构成，能够实现复杂的运动路径。
在机器人技术、汽车工程和航天领域等众多应用中，多连杆机构的运动学分析和合理设计是至关重要的。
在进行多连杆机构的运动学分析时，需要首先确定各个连杆的长度、连杆的连接方式以及铰接的位置等。
通过这些参数的确定，可以进一步推导出机构的运动方程和运动学限制条件。
常见的多连杆机构包括摇杆机构、曲柄滑块机构和平面四杆机构等。
以摇杆机构为例，它由一个直杆和两个转轴构成。
当一个转动的驱动件作用于摇杆机构时，整个机构的运动路径可以被描述为抛物线形状。
通过分析抛物线的特性，可以确定驱动件的转速和转动角度对机构运动轨迹的影响，从而实现对机构运动的控制。
曲柄滑块机构是另一种常见的多连杆机构，它由一个转动的曲柄和一个滑块构成。
曲柄滑块机构的运动轨迹通常是椭圆形状，可以通过改变曲柄的转动角度和滑块位置来实现不同的运动路径。
在实际应用中，曲柄滑块机构常被用于发动机和机械传动系统中，其运动学分析对于提高机构的效率和可靠性至关重要。
平面四杆机构是一种更为复杂的多连杆机构，它由四个连杆和四个铰接节点组成。
平面四杆机构的运动学分析涉及到大量的几何关系和运动学方程的推导，需要利用刚体座标系和几何约束条件进行求解。
通过解析解或数值解的方法，可以求得平面四杆机构的运动轨迹、速度和加速度等运动学参数，为机构的合理设计提供了重要依据。
在多连杆机构的合理设计中，除了运动学分析以外，还需要考虑机构的结构刚度、平衡性和可靠性等因素。
合理的机构设计可以提高机构的性能，并确保机构能够承受预期的载荷和工作环境。
此外，还需要考虑机构的制造成本和装配难度等实际因素，以实现设计与制造的良好平衡。
总之，多连杆机构的运动学分析和合理设计是一项复杂而重要的任务。
通过分析机构的运动学特性和设计要求，可以实现对机构运动路径和性能的优化控制。
平面连杆机构及其分析与设计
2)d为最短杆，且满足d+ea
2. 急回运动特性
极限位置1 连杆与曲柄拉伸共线
极限位置2 连杆与曲柄重叠共线
180º B
A
B1
B2 180º
曲柄摇杆机构
C2
C C1
D
极位夹角 —机构从动件处于两极限位置时，原动件在
对应位置所夹的锐角。
工作行程(慢行程) 曲柄转过180º，摇杆摆角， 耗时t1，平均角速度m1 t1
连杆机构中，常用传动角的大小及变化情况来衡量机构 传力性能的优劣。
传动角出现极值的位置及计算
传动角总取锐角
C2
2 b
C1
1 c
B2
Aa
D
B1 d
1a
rc
b2c2(da)2 cos
2b c
218a 0rcbc2 oc2 2sb (d ca)2
min为1和2中的较小值者。
为 保 证 机 构 具 有 良 好 的 传 力 性 能 ， 设 计 时 通 常 min 40º；高速和大功率传动机械，min 50º。
连杆——连接两连架杆且作平面运动的构件； 曲柄——作整周定轴回转的构件； 摇杆——作定轴摆动的构件；
（1）曲柄摇杆机构
平面连杆机构的类型
特征：曲柄＋摇杆
作用：将曲柄的整周回转转变为摇杆的往复摆动。
雷达天线俯仰机构
搅拌机构
（ 曲柄主动 ）
缝纫机踏板机构 （ 摇杆主动 ）
（2）双曲柄机构 特征：两个曲柄 作用：将等速回转转变为 等速或变速回转。
运动分析要解决的问题 ● 掌握必要的运动分析的方法及其相关理论 ● 确定机构上任意点的轨迹(Path)、位置(Position)、位
连杆机构和凸轮机构分析和设计
连杆机构和凸轮机构分析和设计1.连杆机构连杆机构是若干刚性构件用低副连接而成的机构，故又称为低副机构。
连杆机构分为平面连杆机构和空间连杆机构两大类，本文主要讨论平面连杆机构，而平面连杆机构中结构最简单、应用最广泛的是四杆机构。
1.1平面四杆机构的基本类型全部运动副均为转动副的四杆机构称为铰链四杆机构，它是四杆机构的最基本型式。
在此机构中，固定不动的构件AD称为机架；与机架相连接的杆件AB、CD称为连架杆，其中能作整周回转运动的连架杆（AB）称为曲柄，只能在一定范围内作往复摆动的连架杆（CD）称为摇杆；机构中作平面运动的构件BC称为连杆。
铰链四杆机构根据其两连架杆的不同运动情况，又可分为：曲柄摇杆机构、双曲柄机构和双摇杆机构。
1.2平面四杆机构有曲柄的条件铰链四杆机构有曲柄的条件为：1）最短杆和最长杆长度之和小于或等于其它两杆长度之和；2）最短杆连架杆或机架。
当最短杆为连架杆时，该铰链四杆机构成为曲柄摇杆机构；当最短杆为机架时，成为双曲柄机构；当最短杆不为连架杆或机架（即最短杆为连杆）时，铰链四杆机构中无曲柄，此时称为双摇杆机构。
1.3压力角和传动角1）压力角铰链四杆机构中，如果不考虑构件的惯性力和铰链中的摩檫力，则原动件AB通过连杆BC作用到从动件CD上的力F将沿BC方向，该力的作用线与受力点C的绝对速度v c所夹的锐角δ称为压力角。
为使机构传动灵活，效率高，要求F t越大越好，即要求压力角δ越小越好。
2）传动角压力角的余角称为传动角，由上面分析可知，传动角θ愈大（压力角δ愈小）对传动愈有利。
所以，为了保证所设计的机构具有良好的传动性能，通常应使最小传动角θmin大于等于40°，在传递力矩较大的情况下，应使θmin大于等于50°。
（当传动角θ=0°时机构所处的位置为死点位置，也就是从动件与连杆共线的位置。
）2.凸轮机构及其设计凸轮机构是含有凸轮的一种高副机构。
凸轮是一个具有曲面轮廓的构件，一般多为原动件（有时为机架）；当凸轮为原动件时，通常作等速连续转动或移动，而从动件则按预期输出特性要求作连续或间歇的往复摆动、移动或平面复杂运动。
第三章 连杆机构设计和分析
第三章连杆机构设计和分析本章重点：平面四杆机构设计的几何法、解析法，及平面连杆机构运动分析的几何方法、解析法，机构动态静力分析的特点本章难点：1. 绘制速度多边形和加速度多边形时，不仅要和机构简图中的位置多边形相似，而且字母顺序也必须一致。
2．相对速度和加速度的方向，及角速度和角加速度的转向。
3．用解析法对平面机构进行运动分析，随着计算机的普及，已越来越显得重要，并且将在运动分析中取代图解法而占主要地位。
其中难点在于用什么样的教学工具来建立位移方程，并解此方程。
因为位移方程往往是非线性方程。
基本要求：了解平面连杆机构的基本型式及其演化；对平面四杆机构的一些基本知识(包括曲柄存在的条件、急回运动及行程速比系数、传动角及死点、运动的连续性等)有明确的概念；能按已知连杆三位置、两连架杆三对应位置、行程速比系数等要求设计平面四杆机构。
§3－1 平面四杆机构的特点和基本形式一、平面连杆机构的特点能够实现多种运动轨迹曲线和运动规律，低副不易磨损而又易于加工。
由本身几何形状保持接触。
因此广泛应用于各种机械及仪表中。
不足之处:作变速运动的构件惯性力及惯性力矩难以完全平衡；较难准确实现任意预期的运动规律，设计方法较复杂。
连杆机构中应用最广泛的是平面四杆机构。
二、平面四杆机构的基本型式三种：曲柄摇杆机构双曲柄机构双摇杆机构三、平面四杆机构的演变1．转动副转化为移动副2．取不同构件为机架：3．变换构件的形态4．扩大转动副尺寸。
§3－2 平面连杆机构设计中的一些共性一、平面四杆机构有曲柄的条件上一节中，已经讲过平面四铰链机构中有三种基本形式：曲柄摇杆机构（一个曲柄）；双曲柄机构（二个曲柄）；双摇杆机构（没有曲柄）。
可见有没有曲柄，有几个曲柄是基本形式的主要特征。
因此，曲柄存在条件在杆机构中具有十分重要的地位。
下面分析曲柄存在条件：在铰链四杆机构中，有四个转动副和四个杆，为什么连架杆能作整周旋转（曲柄），有时就不能作整周旋转（摇杆）呢？这主要是因为四杆的相对杆长能约束连架杆是否能整周旋转或只作摆动的缘故。
机械设计中的机构设计与运动分析
机械设计中的机构设计与运动分析机械设计是一门涉及工程领域各个方面的学科，其中机构设计与运动分析是其中至关重要的一部分。
机构设计指的是在机械系统中选择、设计和排列组成部分，以实现所需的机械性能和工作任务。
运动分析则是对机构中各个部件进行运动、力学和动力学的分析，以确保机构的运动效果和工作的可靠性。
一、机构设计的基本原则机构设计需要遵循一些基本原则，以保证机械系统的性能和工作要求。
首先，机构设计应充分考虑机械系统的功能需求，确保设计满足工作任务的要求。
其次，机构设计应兼顾结构的简单性和可靠性，以降低制造和维护的成本，并保证机器的可靠性和寿命。
此外，机构设计还需要考虑机械系统的安全性和人体工程学，以确保操作人员的安全和舒适性。
二、机构设计方法机构设计的方法主要包括几何设计和运动设计。
几何设计是指选择和设计机构中的构件，并确定它们之间的几何形状和尺寸。
几何设计通常涉及到机构的拓扑结构、构件的尺寸和形状等。
运动设计则是根据机构的功能需求和运动要求，确定各个构件的运动参数，如速度、加速度、位移等。
通过几何设计和运动设计的综合分析，可以得到满足机械系统性能和工作要求的机构设计方案。
三、机构设计中的运动分析运动分析是机构设计中不可或缺的一环，通过对机构的运动进行分析，可以获得机构的运动规律、工作效果和力学特性。
运动分析方法主要包括几何运动学和动力学分析。
几何运动学分析主要研究机构中各个部件的运动参数，如位移、速度、加速度等，并建立运动方程和运动图。
动力学分析则研究机构中各个部件的力学特性，包括力、力矩、动力学方程等。
通过运动分析，可以评估机构的运动性能和工作可靠性，并进行优化设计。
四、机构设计中的常用工具在机构设计中，常用的工具包括计算机辅助设计与计算机辅助工程分析软件。
计算机辅助设计软件可以帮助设计师进行几何设计和运动设计，通过三维模型的建立和参数的调整，可以快速得到多种设计方案，并进行性能评估和优化。
计算机辅助工程分析软件则可以辅助进行运动学和动力学分析，模拟机械系统的运动效果和力学特性，为机构设计提供理论依据和工程指导。
