弱电机房防雷接地怎么做
机房防雷接地的详细做法
机房防雷接地的详细做法
编辑：万佳防雷-小黄
等电位连接
为防止地电位反击，需把所有接线应设置等电位连接防护装置。
具体做法：在计算机机房静电地板下距四周墙壁30cm处，用30×3mm优质紫铜排铺设一周闭合母线排，将计算机设备的直流工作地、保护地、防雷地等以最短距离连接到铜排上与母线排形成等电位连接，母线排通过35平米多股铜芯线与安全地接。
大约需紫铜20m。
接地系统
机房的防雷接地（接地要求R≤4Ω）
按照国家有关规定，本机房需设置两套接地系统即：逻辑地和抗静电保护地。
逻辑地：接地电阻≤ 1Ω。
抗静电保护地：实际接地电阻≤ 4Ω，将抗静电地板安全可靠地接入该系统，为机房静电提供一个安全的泄放通路。

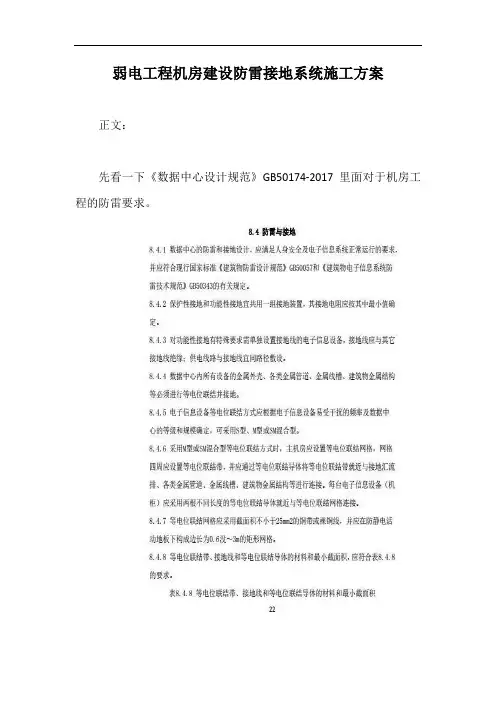

弱电工程机房建设防雷接地系统施工方案【最新版】
弱电工程机房建设防雷接地系统施工方案正文：先看一下《数据中心设计规范》GB50174-2017里面对于机房工程的防雷要求。
关于防雷接地这一部分介绍的比较少。
让我们重点参考GB50343。
下面我们就重点介绍一下防雷接地知识一、机房防雷接地系统简介随着通信技术、计算机网络技术的飞速发展，计算机和网络越来越深入人们生活和工作中，同时也预示着数字化、信息化时代的来临。
这些微电子网络设备的普遍应用，使得防雷的问题显得越来越重要。
由于微电子设备具有高密度、高速度、低电压、和低功耗等特性，这就使其对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感。
如果防护措施不力，随时随地可能遭受重大损失。
值得我们关注的是雷电不仅仅破坏系统设备，更为重要的是使系统的通讯中断、工作停顿、声誉受损，其间接损失无法估量。
二、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时代的一大公害”，雷击、感应雷击、电源尖波等瞬间过电压已成为破坏电子设备的罪魁祸首。
从大量的通信设备雷击事例中分析，专家们认为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。
为此采取的防范原则是“整体防御、综合治理、多重保护”。
力争将其产生的危害降低到最低点。
三、机房防雷接地系统设计（1）、防雷设计防雷接地系统是弱电精密设备及机房保护的重要子系统，主要保障设备的高可靠性，防止雷电的危害。
中心机房是一个设备价值非常高的场所，一旦发生雷击事故，将会造成难以估量的经济损失和社会影响，根据GB50057—94《建筑物防雷设计规范》和IEC61024-1-1标准的有关规定，中心机房的防雷等级应定为二类标准设计。
目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。
防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
机房防雷接地工程施工
机房防雷接地工程施工是保障机房内设备及人员安全的重要措施。
在施工过程中，应严格按照设计规范进行，确保接地系统的可靠性和安全性。
本文将详细介绍机房防雷接地工程施工的流程及注意事项。
一、施工前的准备1. 熟悉设计图纸：在施工前，施工人员应充分了解设计图纸，包括接地系统的设计原理、接地点的数量和位置、接地线材质和规格等。
2. 准备施工材料：根据设计要求，提前准备好足够的接地线、接地棒、连接器等材料。
3. 检查设备：确保施工过程中所使用的工具和设备完好，如电钻、扳手、切割机等。
4. 安全措施：施工前，对施工人员进行安全教育，强调施工过程中的安全注意事项。
二、施工流程1. 接地棒的安装：根据设计图纸，挖坑埋设接地棒。
接地棒的长度应符合设计要求，一般为2.5米。
接地棒的间距应控制在5-10米之间。
2. 接地线的铺设：将接地线连接到接地棒上，接地线应平行于地面铺设，避免交叉。
接地线的材质一般为铜排或扁铁，截面积应符合设计要求。
3. 接地点的连接：将所有接地线连接到接地点，接地点可以是接地母线或接地网。
连接时，确保接触良好，使用专用连接器或焊接。
4. 接地电阻测试：施工完成后，进行接地电阻测试。
测试仪器应符合国家标准，测试结果应符合设计要求，一般要求接地电阻小于4Ω。
5. 施工记录：记录施工过程中的关键环节，如接地棒埋设深度、接地线截面积、接地点数量等。
三、施工注意事项1. 严格遵循设计规范：施工过程中，应严格按照设计图纸和规范进行，确保接地系统的可靠性。
2. 施工质量：挖坑、埋设接地棒、连接接地线等环节均需仔细操作，确保施工质量。
3. 环境保护：施工过程中，应注意保护环境，避免破坏地形地貌，妥善处理废弃物。
4. 施工安全：施工过程中，遵守安全操作规程，确保施工人员的人身安全。
5. 验收合格：施工完成后，进行验收，确保接地系统符合设计要求，满足机房防雷需求。
总之，机房防雷接地工程施工是一项专业性较强、要求较高的工程。
机房防雷接地技术方案及清单配置
机房防雷接地技术方案及清单配置一、机房防雷接地技术方案1.外部接地：机房外部接地是机房防雷接地的基础。
一般情况下，机房外墙应设置独立的接地装置，将机房建筑物全面接地，以便将雷击电流引入地下。
2.内部接地：机房内部需要进行终端设备和配电设备的接地。
一般采用星型接地方式，即将各个设备分别接地，然后再将这些个别接地通过接地线连接到总接地系统上。
3.接地电阻：机房的接地电阻是衡量机房防雷接地效果的重要指标。
接地电阻要求越小越好，通常应控制在3欧姆以下。
可以采用增加接地极数量、加大接地极长度、采用圆形等相邻接地极的方式来降低接地电阻。
4.接地导体：机房的接地导体要求具有良好的导电性和耐腐蚀性能。
一般采用铜质接地极或镀铜接地体来进行接地。
接地导体的截面积应根据机房的用电负载计算确定。
5.接地装置：机房接地装置一般包括接地极、线缆、接地体等。
接地极一般采用铜制或镀铜钢制品。
线缆应选用纯铜芯线缆，线径要根据机房的用电负载和距离来确定。
接地体一般采用悬挂接地体或者平铺接地体。
6.接地测试：机房的接地系统需要定期进行测试和维护，以确保接地系统的可靠性。
测试频率一般为每年一次，测试内容包括接地电阻、接地电位和接地体的检查等。
二、机房防雷接地配置清单1.外部接地配置清单：-接地电极：铜质接地极-接地线缆：纯铜芯线缆-接地极长度：根据机房实际情况确定-地基填土：混合土2.内部接地配置清单：-接地电极：铜质接地极或镀铜接地体-接地线缆：纯铜芯线缆-接地极数量：根据机房用电负载计算确定-接地导体截面积：根据机房用电负载计算确定3.接地装置配置清单：-接地极：铜质或镀铜钢制品-线缆：纯铜芯线缆，线径根据实际情况确定-接地体：悬挂接地体或平铺接地体4.接地测试配置清单：-接地测试仪器：接地电阻测试仪、接地电位测试仪等-测试周期：每年一次-测试内容：接地电阻、接地电位、接地体检查等总结：机房防雷接地技术方案及配置清单的设计和施工需要根据机房的具体情况进行。

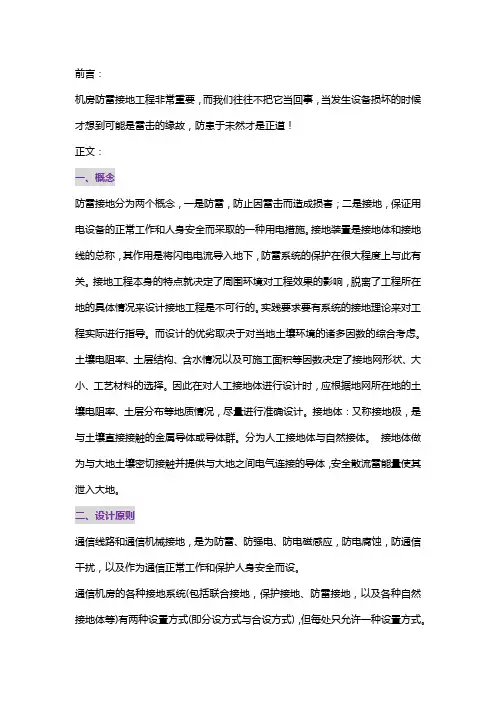

弱电机房防雷接地工程施工方法
前言：机房防雷接地工程非常重要，而我们往往不把它当回事，当发生设备损坏的时候才想到可能是雷击的缘故，防患于未然才是正道！正文：一、概念防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。
接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。
接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。
实践要求要有系统的接地理论来对工程实际进行指导。
而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。
土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。
因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。
接地体：又称接地极，是与土壤直接接触的金属导体或导体群。
分为人工接地体与自然接体。
接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。
二、设计原则通信线路和通信机械接地，是为防雷、防强电、防电磁感应，防电腐蚀，防通信通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。
引入电源室的交流电源线，在室外应装置相应的低压避雷器及防护横向电压的设备。
接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极;②减少联合接地系统的直流工作电流;③保护接地系统应没有直流或交流电流;④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护套与室内接地系统加绝缘措施;⑤两种不同的金属线(或金属排)连接时，应尽量采用熔接，保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。
机房防雷接地工程方案
机房防雷接地工程方案1. 项目概况本方案针对某通信运营商位于城市中心的机房进行防雷接地工程设计，机房建筑面积1000平方米，内设有各种通信设备、服务器和电力设备，是通信运营商的核心设施之一。
由于机房位于城市中心，雷电活动频繁，因此必须做好防雷接地工程，保证机房设备的安全和通信的可靠性。
2. 接地系统设计2.1. 外部闪电防护外部闪电防护是机房防雷接地工程的首要任务，主要是通过设置避雷带和接地装置，将大气中的雷电荷引到地下安全释放。
由于机房建筑面积较大，为了增加避雷带的覆盖范围，特别是在机房屋顶设置了多组避雷带，以确保全面覆盖机房建筑。
在避雷带与接地装置之间设置了深埋接地体，保证了雷电荷的有效引流和安全释放。
2.2. 机房内部接地机房内部接地主要是为了保护机房内的设备免受雷击的影响，采用等电位接地的设计方案。
通过在机房内部设置多个接地装置，构建起良好的等电位网，保证了各设备之间的等电位连接，有效地消除了因接地不良导致的设备损坏和通信故障。
3. 接地系统建设3.1. 接地体建设接地体的建设是机房防雷接地工程的重点和难点，为了保证接地效果，需要选择合适的接地体材料和施工工艺。
在该项目中，选择了铜材料作为接地体的主要材料，通过专业的铜接地网施工队伍进行施工，保证了接地体的质量和可靠性。
3.2. 避雷带安装避雷带的安装是机房防雷接地工程的关键环节，为了保证避雷带的覆盖范围和安全性，需严格按照设计方案进行避雷带的安装。
在该项目中，按照设计方案设置了多组避雷带，采用了专业的安装设备和施工工艺，保证了避雷带的安装质量和效果。
4. 接地系统检测4.1. 接地电阻测试接地系统建设完成后，需要进行接地电阻测试，以确保接地效果符合要求。
在该项目中，采用了专业的接地电阻测试仪器进行接地电阻测试，测试结果表明，接地电阻符合设计要求，接地效果良好。
4.2. 等电位测试为了保证机房内部设备的等电位连接效果，需进行等电位测试。
在该项目中，采用了专业的等电位测试仪器进行等电位测试，测试结果表明，机房内部设备之间的等电位连接良好，有效地保证了设备的安全性和通信的可靠性。
简单机房防雷接地技术方案
简单机房防雷接地技术方案机房防雷接地是现代机房建设中不可忽视的一个环节。
它对维护机房设备的安全、保证信息传输质量和维护运行稳定性等方面都有着重要作用。
下面为大家介绍一种简单的机房防雷接地技术方案。
一、建立合格的接地系统接地系统是机房防雷的基础，它能够将雷电能量引入地下，保护机房内的设备免受雷电攻击。
为了建立一个合格的接地系统，需要做到以下几点：1.合理选择接地点在机房建设中，应当根据机房周边环境、场地电阻及土地电导率等因素，选择一个合适的接地点。
最好能够选择在机房旁边或者附近，以便降低接地电阻，提高接地效果。
2.采用专业的接地材料接地系统采用的材料必须是专业的接地材料，比如镀铜的接地钢杆、接地混凝土孔板、热浸镀锌接地网等。
这些接地材料具有优秀的导电性能和抗腐蚀性能，能够长时间保持良好的接地效果。
3.注意接地深度在建立接地系统时，需要注意接地极的深度，一般应当达到2米以上。
接地深度越深，接地效果越好。
二、建立防雷保护系统除了电缆及接口线路的防雷必须要考虑，机房中的各个电器设备也需要有专业的防雷装置，以保护这些设备免受雷电的影响。
建立防雷保护系统需要注意以下几点：1.设计合理的避雷装置机房常采用的避雷装置分为静电避雷装置和动态避雷装置两种。
静电避雷装置适用于灌电场、机房静止不动的设备。
动态避雷装置适用于高压设备、变电所等，可在不同的电压变化下维持正常运行。
2.防雷接地装置机房设备的防雷接地装置要求相对较高，要求接地电阻小于4Ω。
特别是在接地的深度、努力、长度、电阻率等方面，还需要有较严格的规定。
3.引闪针引闪针是避雷装置中最有用的一种装置。
它可以将周围的电信号转移到地下，降低电压和电荷。
在雷暴区域，引闪针可以有效地防止感性设备的瞬间传输，保护机房设备的安全。
三、注意维护保养工作无论多么先进的防雷设备，如果没有进行维护保养，也是无法保证其正常运行的。
机房防雷接地设备在使用一段时间后，需要定期进行检查和维护，特别是在雷雨天气时要增加检查频率，确保设备状态良好，发现问题及时进行修复。
机房防雷接地工程施工方案
机房防雷接地工程施工方案一、前言随着信息化建设的不断深入，计算机机房在企业和机构中扮演着越来越重要的角色。
同时，雷电活动频繁，雷电对计算机机房设备及数据的破坏也在不断增加。
为了保障计算机机房设备的正常运行，必须加强对机房的防雷接地工程施工，确保机房的安全稳定运行。
二、工程概述机房防雷接地工程施工的主要目的是防止雷电对机房设备及数据的危害，同时保证机房的设备和数据安全。
主要包括以下几个方面：1. 确定机房的防雷接地工程的施工方案，包括材料、设备和施工流程等；2. 对整个机房进行勘测，确定合适的接地点和接地方式；3. 绘制防雷接地工程的施工图纸，明确每个部分的施工要求；4. 安排专业的工程队伍进行施工，确保工程质量；5. 做好施工后的验收工作，确保机房的防雷接地工程符合相关标准和要求。
三、施工方案1. 施工前准备工作在进行机房防雷接地工程施工前，需要做好以下准备工作：1.1 提前购买好所需材料和设备，确保施工进度；1.2 安排好施工队伍，确保施工人员的技术水平和工作责任；1.3 确定机房的接地点和接地方式，根据实际情况进行勘测和测量；1.4 绘制好防雷接地工程的施工图纸，包括每个部分的施工要求和细节。
2. 施工过程2.1 开挖接地坑：根据施工图纸上的要求，在机房周围开挖接地坑，确保接地块的放置位置正确并且深度符合要求。
2.2 安装接地块：将接地块按照设计好的位置放入开挖好的接地坑中，并且固定好，确保接地块与周围土壤的接触面积大。
2.3 接地线铺设：将接地线从接地块引出，并且按照设计要求进行铺设，确保接地线的长度和粗细符合要求。
2.4 地网铺设：在机房周围的地面上铺设地网，确保接地块与地网连接紧密，并且与接地线连接好。
2.5 测试接地效果：在施工完成后，对接地块和接地线进行测试，确保接地效果良好，达到设计要求。
3. 施工后验收3.1 施工完成后，需要对整个防雷接地工程进行验收，包括接地块、接地线和地网等各个部分。
弱电机房工程防雷接地系统设计方案
弱电机房工程防雷接地系统设计方案防雷接地系统1. 防雷方案主要应用于楼宇机房，整个配电系统在楼宇的配电系统中只是个子系统，电源系统的Class I SPD（surge protection device）由楼宇低压总配电房/柜提供。
防雷系统示意标配 C 级防雷器，前端配置防雷保护空开为32A。
智能温控产品室外机的供电电缆如需上楼顶，建议采用穿铁管或金属线槽敷设，铁管或金属线槽应保持电气连续并两端接地。
SPD 的连接导线应尽可能短、直，长度不宜超过0.15m，SPD 的电源连接导线采用最小截面积10mm2 的铜线，SPD 的接地线采用不小于16mm2 的铜线。
2. 接地方案模块各机柜等电位接地DC 基础设施一体柜中设置主接地排，模块内其它各机柜接地端子通过不小于16mm2 的接地线缆连接到该接地排；主接地排连接到机房的楼层接地排（FEB）或接地汇集带（机房内沿走线架或墙体敷设的25mm×3mm 的铜带），该接地线线径不小于35mm2。
机柜系统等电位连接示意图（1）模块主接地排机柜接地机柜体的各金属组件/零件之间实现良好搭接。
结构搭接面在搭接前进行喷涂保护（或不喷涂）并进行抗氧化处理，喷涂保护的表面区域确保实现两个搭接部件的搭接面完全的金属电接触。
搭接质量采用直流阻抗来衡量，任意两个有搭接要求的零件之间的搭接直流阻抗不大于0.1Ω。
不能良好连接的金属部件之间，采用接地电缆连接（如机柜门与机柜之间），连接电缆截面积建议不小于6mm2。
各柜体内部设计有一个接地排或主接地点供设备接地用，接地排不需要绝缘安装。
接地端子不小于M8，机柜总接地端子旁设置有黄底的接地标签如。
模块内部不带电的金属部件（如金属门窗、走线架、防静电地板支架）做等电位处理，等电位连线不小于6mm2。
弱电系统防雷接地的技术措施
弱电系统防雷接地的技术措施1、建筑物金属屋顶、立面金属表面、钢柱、钢梁、混凝土内钢筋和金属门窗框架等大尺寸金属件，应作等电位联结并与防雷装置相连；2、弱电系统的防雷接地宜与建筑物其他的接地共用接地系统。
共用接地电阻1。
当互相邻近的建筑物之间有电力和通信电缆连通时，宜将其接地网互相连接，否则，宜作有效隔离。
3、需要保护的电子信息系统必须采取等电位连接与接地保护措施。
电气和电子设备的金属外壳、机柜、机架、金属管、槽、屏蔽线缆外层、建筑外墙上的所有金属门窗框架、信息设备防静电接地、安全保护接地、浪涌保护器（SPD）接地端等均应以最短的距离与等电位连接网络的接地端子连接；对不能直接进行等电位连接的带电体，可通过浪涌保护器（SPD）进行等电位连接。
4、对功能性接地有特殊要求需单独设置接地线的电子信息设备，接地线应与其他接地线绝缘；供电线路与接地线宜同路径敷设。
5、除高频外的低频信号弱电系统采用一点接地。
共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地端子板。
6、建筑物每一层内的等电位联结网络宜呈封闭环形，其安装位置应便于接线。
7、室外引进的电源线、信号线应采用能承载可预见的雷电流的屏蔽电缆，并宜埋地敷设，如果采用非屏蔽电缆时，应敷设在金属管道内并埋地引入，金属管应电气导通，并且电缆屏蔽层、金属管、光缆金属加强芯等金属物应在雷电防护区交界处做等电位连接并接地。
其埋地长度应符合表达式:L≧21/2（--埋地电缆处土壤电阻率）要求，但不应小于15m；8、在分开的建筑物之间布置的屏蔽电缆的屏蔽层应与各个建筑物的等电位连接带作等电位连接，在需要保护的空间内，屏蔽电缆的屏蔽层应至少在两端作等电位连接。
9、电子信息系统设备机房的信号线缆内芯线相应端口，应安装适配的信号线路浪涌保护器，浪涌保护器的接地端及电缆内芯的空线对应接地。
10、电子信息系统机房电源的进线处，应设置限压型浪涌电压保护器。
弱电机房防雷接地做法
弱电机房防雷接地做法随着信息技术的不断发展，弱电机房已经成为了各个行业中不可或缺的一部分。
在弱电机房中，各种电子设备和通讯设备通过电缆进行连接，这些设备的正常运行需要一个稳定的电力环境。
然而，在雷电天气中，弱电机房很容易受到雷击的影响，导致设备损坏，甚至造成人员伤亡。
因此，弱电机房的防雷接地工作显得尤为重要。
一、弱电机房防雷接地的意义弱电机房的防雷接地工作是指将弱电机房中的各种设备与地面之间建立良好的接地连接，使得雷电在接地系统中得到释放，从而保护弱电机房内的设备和人员不受到雷击的危害。
弱电机房防雷接地的意义主要有以下几个方面：1. 保护设备：弱电机房中的各种设备都是非常敏感的，一旦受到雷击就会损坏甚至报废。
通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房中的各种设备。
2. 保护人员：雷电不仅会对设备造成危害，也会对人员造成伤害。
通过合理的防雷接地系统，可以将雷电引入地下，从而保护弱电机房内的人员不受到雷击的危害。
3. 提高工作效率：如果弱电机房中的设备受到雷击而损坏，就需要维修或更换设备，这将耗费大量的时间和资源。
通过合理的防雷接地系统，可以避免设备损坏，从而提高工作效率。
二、弱电机房防雷接地的方法弱电机房防雷接地的方法主要有以下几种：1. 等电位接地法等电位接地法是指将弱电机房中的所有设备和电缆都连接到同一个接地体上，从而形成一个等电位接地系统。
这种方法可以有效地避免设备之间的电位差，从而减少雷击的危害。
等电位接地法的缺点是需要大量的接地电极，成本较高。
2. 端接地法端接地法是指将弱电机房中的所有设备和电缆都连接到一个地线上，然后将地线接到地下的接地体上。
这种方法可以有效地保护设备和人员不受到雷击的危害。
端接地法的优点是成本较低，但需要注意地线的质量和长度。
3. 电磁屏蔽法电磁屏蔽法是指在弱电机房中设置电磁屏蔽装置，将雷电的电磁波屏蔽在弱电机房外部的金属壳体中，从而保护弱电机房内的设备和人员不受到雷击的危害。
弱电系统的防雷措施
弱电系统的防雷措施弱电系统是指电力传输和分配系统中电压等级较低的那部分系统，主要包括通信、监控、安防等设备。
由于其电压较低，对雷击等外界扰动较为敏感，因此必须采取一系列有效的防雷措施来确保其安全稳定运行。
本文将介绍一些常见的弱电系统的防雷措施，并阐述其原理和操作步骤。
一、接地系统的建立接地系统是弱电系统防雷的基础，其作用是把雷击电流引入地下，减少对设备的损害。
接地系统主要包括接地电极、接地网和接地线。
接地电极是通过将金属材料埋入地下，与设备相连接，实现设备的接地；接地网则是将多个接地电极相互连接形成的网状结构，提高了接地效果和可靠性；而接地线则用于连接设备和接地系统，确保电流能够顺利流入地下。
在建立接地系统时，应根据实际情况采用不同的接地方式，并保证接地电阻符合相关标准。
二、防雷装置的安装防雷装置是弱电系统中常用的防护设备，其主要作用是将雷击电流引入接地系统，减小对弱电设备的影响。
常见的防雷装置包括避雷针、避雷带和避雷网等。
避雷针是安装在建筑物顶部的金属导体，能够吸引雷电，并通过接地系统将电流引导入地下；避雷带则是安装在建筑物周围的导电材料，起到类似的导流作用；而避雷网则是建立在建筑物周围的金属网状结构，将雷电引入接地系统。
在安装防雷装置时，应根据建筑物的结构和所在地的雷电活动情况选择合适的装置，并确保其可靠地连接到接地系统上。
三、设备的屏蔽和保护在弱电系统中，设备的屏蔽和保护是防止雷击对设备造成影响的重要手段。
屏蔽主要通过屏蔽层或屏蔽壳来实现，能够阻挡外界的电磁干扰并减小雷击的影响；而保护则是通过安装保护器件，如熔断器和过压保护器等，来限制雷击电流和电压的传播。
在屏蔽和保护设备时，应根据设备的特性、工作环境和所需的防护水平选择合适的方法和装置，并严格按照操作规程进行安装和维护。
四、定期检测和维护弱电系统的防雷措施需要定期进行检测和维护，以确保其正常运行和有效防护。
检测主要包括对接地系统的接地电阻和接地电位进行测试，以及对防雷装置和设备的状态进行检查；而维护则包括清除接地系统周围的杂物和杂草，修复损坏的接地电极和接地线，更换损坏的防雷装置等。
机房防雷接地的详细做法是什么
机房防雷接地的详细做法是什么
1、防雷接地完全可以利用建筑基础里的钢筋作为接地体，但是必须
要将钢筋进行电气贯通焊接起来，并利用房屋柱子里的竖直钢筋做引下线，一直与屋面避雷设施连接。
2、很多要求把钢筋多引一条出来是用来做人工接地的，那是在使用
建筑基础本身做接地无法达到规定电阻要求的时候才使用的，而且就算这样做了人工接地，效果要比利用建筑物本身基础做接地体差很多。
3、每个电气装置的接地应以单独的接地线与接地汇流排或接地干线
相连接，严禁在一个接电线中串接几个需要接地的电气装置。
重要设备和设备构架应有两根与主接地网不同地点连接的接地引下线。
4、建筑物等电位连接干线应从与接地装置有不少于2处直接连接的
接地干线或总等电位箱引出，等电位联结干线或局部等电位箱间的连接线形成环形网路，环形网路应就近与等电位联结干线或局部等电位箱连接。
支线间不应串线连接。
5、等电位联结安装完毕后应进行导通性测试，测试用电源可采用空
载电压为4~24V的直流或交流电源，测试电流不应小于0.2A。
当测
得等电位联结端子板与等电位联结范围内的金属管道等金属体末端
之间的电阻不超过3Ω时，可认为等电位联结是有效的。
注意：
1.将基础钢筋进行良好的电气贯通，至少保证外围一圈是贯通的，跨接的材料推荐使用12MM的圆钢，焊接长度150MM左右。
2.引下线平均间距要小于25米，如果房子不大，四角分别有一根引下线就好。
3.每一处引下线推荐使用2根16MM的钢筋或者4根14MM的钢筋。
一定保证引下线将接地体和屋面避雷装置连结到一体。
机房防雷接地工程施工规范
机房防雷接地工程施工规范一、概述机房防雷接地工程是保障机房内电子设备正常运行，防止雷电灾害侵袭的重要措施。
本规范主要针对机房防雷接地工程的施工过程进行详细阐述，以保证施工质量，确保机房内电子设备的安全稳定运行。
二、施工准备1. 设计审核：在施工前，应确保防雷接地设计方案已经审核通过，方案中应包括防雷接地系统的组成、接地体布局、接地线径大小、接地电阻要求等内容。
2. 材料准备：根据设计方案，准备所需的接地体、接地线、避雷针、避雷带等材料。
材料应符合国家相关标准要求，具有相应的质量合格证明。
3. 施工工具：准备合适的施工工具，如电钻、扳手、螺丝刀、切割机等。
4. 施工人员：确保施工人员具备相应的技能和经验，了解防雷接地系统的施工方法和注意事项。
三、施工流程1. 接地体施工：根据设计方案，挖设接地体坑，将接地体放入坑内，确保接地体与土壤充分接触。
接地体之间应采用焊接方式连接，焊接应牢固可靠。
2. 接地线施工：将接地线连接到接地体上，接地线应采用多股铜线，线径应符合设计要求。
接地线敷设应平整、整洁，避免交叉、缠绕。
3. 避雷针施工：根据设计方案，安装避雷针。
避雷针应垂直于地面，固定牢固。
避雷针与接地线连接应采用专用连接器，确保连接可靠。
4. 避雷带施工：在机房屋顶设置避雷带，避雷带应与接地线相连，形成完整的防雷接地系统。
避雷带之间的间距应符合设计要求。
5. 接地电阻测试：施工完成后，对防雷接地系统进行接地电阻测试。
测试值应符合设计要求，否则应查找原因，重新施工。
四、施工注意事项1. 施工过程中，应确保接地体与土壤充分接触，避免接地体腐蚀。
2. 接地线敷设应平整、整洁，避免交叉、缠绕，以免影响散热和维护。
3. 避雷针、避雷带安装应牢固可靠，避免因振动、风力等原因导致松动。
4. 接地电阻测试应使用专业的测试仪器，确保测试结果准确可靠。
5. 施工过程中，应严格遵守国家相关法律法规，确保施工安全。
五、验收标准1. 接地体施工符合设计要求，焊接牢固。
弱电机房防雷设计
弱电机房防雷设计
机房设计3级防雷、综合接地系统。
中心机房做等电位连接. 一、接地要求
（-）接地系统必须满足以下要求：
D工作交流接地不大于1。
2）安全保护接地不大于IQ
3）直流工作接地、接地电阻应按计算机系统具体要求确定
4）防雷接地按《建筑物防雷设计规范》中的要求，联合接地下接地电阻小于2Ωo
等电位连接的目的，在于减小需要防雷的空间内各金属部件和各系统之间的电位差。
防止雷电反击。
应将机房内的主机金属外壳，UPS及电池箱金属外壳、金属地板框架、金属门框架、设施管路、电缆桥架、铝合金窗等金属和弱电设备全部进行等电位连接，并以最短的线路连到最近的等电位连接带或在其它已做了等电位连接的金属物上，且各导电物之间的尽量附加多次相互连接。
此外考虑机房的抗静电要求，根据机房的设计规范，机房的静电电压应为＜1KV.必须对抗静电活动地板进行可靠的接地处理，从而保证计算机设备及人员的安全运行要求。
沿机房做一圈铜带接地网，具体做法是选用30x3铜带连接而成,选用绝缘架空安装，整个机房区形成一个环，用两根BVR25的塑铜线与接地网连接。
地板支架、机柜外壳、监控设备、UPSs气体灭火设备等接地采用BVR6的塑铜线连接到综合接地汇流牌。
机柜内部所有服务器设备用BVR4的塑铜线和机柜做接地连接.。
弱电机房防雷接地的施工方法
防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。
接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。
接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。
实践要求要有系统的接地理论来对工程实际进行指导。
而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。
土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。
因此在对人工接地体进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。
接地体：又称接地极，是与土壤直接接触的金属导体或导体群。
分为人工接地体与自然接体。
接地体做为与大地土壤密切接触并提供与大地之间电气连接的导体，安全散流雷能量使其泄入大地。
机房防雷施工方法雷电进入通信机房有三种方式：第一种是直击雷直接击中金属导线，让高压雷电以波的形式沿着导线两边传播而引入室内;第二种是来自感应雷的高电压脉冲，即由于雷雨云对大地放电;第三种是雷雨云之间迅速放电形成的静电感应和电磁感应，这种反击会沿着电力系统的零线，保护接地线和各种形式的接地线，以波的形式传入室内。
大楼通过建筑物主钢筋，上端与接闪器，下端与地网连接，中间与各层均压网或环形均压带连接，对进入建筑物的各种金属管线实施均压等电位连接，具有特殊要求的各种不同地线进行等电位处理。
对通信网络系统在建筑物楼内的布线和接地方式要求：通信电缆以及地线的布放应尽量集中在建筑物的中部。
通信电缆线槽以及地线线槽的布放应尽量避免紧靠建筑物立柱或横梁，并与之保持较长的距离，通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物立柱或横梁较远的位置。
根据雷电保护区的划分要求，建筑物大楼外部是直接雷击区域;建筑物内部及计算机房所处的位置为非暴露区，越往内部，危险程度越低。
弱电机房防雷接地怎么做
弱电机房防雷接地怎么做弱电机房防雷接地的一个重要的方面是接地以及引下线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，所以应该认真的系统的研究。
最近项目在做弱电机房的防雷接地工程，广州莱安智能化系统开发有限公司整理了一些防雷接地知识分享给大家：一、弱电机房防雷接地重要性：弱电机房防雷接地，是保障设备安全、操作人员安全和设备正常运行的必要措施。
可以认为，凡是与电网连接的所有仪器设备都应当接地;凡是电力需要到达的地方，就是接地工程需要作到的地方。
由此可以我们知道，监控系统防雷接地工程的广泛某和重要某。
二、弱电机房防雷接地弱电机房防雷接地一方面，随着时代的进步，强功能高价值设备的广泛使用，要求提供更加可靠的接地保护;另一方面，微电子技术的推广，使得现代设备要求更低的接地电阻，还往往需要抗干扰。
实践要求有更加系统的接地理论来对工程实际进行指导。
根据近年来的设计施工经验，认为：a、接地连接方式和接地参数并重;b、以减小或消除同系统中不同某质的接地(如防雷地、工作地、外壳接地、静电地、信号地等)之间的电位差为目的，选用适当的布线方式;c、根据地网所在地的接地电阻、土层分布等地质情况，尽量进行准确设计;监控系统防雷是一项综合某工程，主要包括外部防雷和内部防雷两个方面:（1）、弱电机房防雷接地的外部防雷包括：避雷针、避雷带、引下线、接地极二合一防雷器等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
（2）、弱电机房防雷的内部监控系统防雷是为保护建筑物内部的设备以及人员的安全而设置的。
主要以空间屏蔽、等电位连接、减少接近耦合、过电压保护等措施，通过在需要保护设备的前端安装合适的避雷器即过电压保护，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地。
三、概念防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。
1.23弱电工程防雷接地施工技术分享
机房静电地板下用 30×3mm²铜带做网型结构 均压等电位网格。网络边长 尺寸保证600mm2000mmm之间。铜排之 间连接采用钻孔，螺丝拧紧， 要求更高的采用氧焊焊接。
名称
等电位联结带 利用建筑内的钢筋做接地线 单独设置的接地线
材料
铜 铁 铜
最小截面积（mm²）
50 50 25
等电位联结导体（从等电位联结带至接地汇集排或至其他等电位 联结带；各接地汇集排之间）
弱电工程防雷接地 施工技术分享
前言
本篇主要指导防雷接地的相关施工，范围主要包括接入配电箱及各设备前 端防雷设备安装；机房等电位接地；机房独立接地等。在机房建设过程中所有 设备的金属外壳、各类金属管道、金属线槽、建筑物金属结构等必须进行等电 位联结并接地。
目录
01
建筑物的 防雷接地
前、后端设 备防雷接地
铜
16
等电位联结导体（从机房内各金属装置至等电位联结带或接地汇 集排；从机柜至等电位联结网格）
铜
6
每台电子信息设备（机 柜）应采用两根不同长度的 等电位联结导体就近与等电 位联结网格连接。机房四个 角的静电地板支撑架应采用 不小于6 mm²的铜芯线连接 到均压环上。
机柜内设置汇流排，每台设备用 至少6mm²接地线与机柜汇流排连接。 各机柜汇流排分别用至少16mm²接地 母线连接至室内汇流排上。
b.接地装置焊接应牢固，并应 采取防腐措施。接地体埋设位置 和深度应符合设计要求。引下线 应固定。
c.等电位联接金属带可采用焊 接、熔接或压接。金属带表面应 无毛刺、明显伤痕，安装应平整 、连接牢固，焊接处应进行防腐 处理。
d.等电位联结带、接地线和等 电位联结导体的材料和最小截面 积符合规范要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电机房防雷接地怎么做？
弱电机房防雷接地的一个重要的方面是接地以及引下
线路的布线工程，整个工程的防雷效果甚至防雷器件是不是起作用都取决于此，所以应该认真的系统的研究。
最近项目在做弱电机房的防雷接地工程，广州莱安智能化系统开发有限公司整理了一些防雷接地知识分享给大家：一、弱电机房防雷接地重要性：
弱电机房防雷接地，是保障设备安全、操作人员安全和设备正常运行的必要措施。
可以认为，凡是与电网连接的所有仪器设备都应当接地;凡是电力需要到达的地方，就是接地工程需要作到的地方。
由此可以我们知道，监控系统防雷接地工程的广泛*和重要*。
二、弱电机房防雷接地弱电机房防雷接地一方面，随着时代的进步，强功能高价值设备的广泛使用，要求提供更加可靠的接地保护;另一方面，微电子技术的推广，使得现代设备要求更低的接地电阻，还往往需要抗干扰。
实践要求有更加系统的接地理论来对工程实际进行指导。
根据近年来的设计施工经验，认为： a 、接地连接方式和接地参数并重; b、以减小或消除同系统中不同*质的接地(如防雷地、工作地、外壳接地、静电地、信号地等)之间的电位差为目的，选用适当的布线方式; c、根据地网所在地的接地电阻、土层分布等地质情况，尽量进
行准确设计; 监控系统防雷是一项综合*工程，主要包括外部防雷和内部防雷两个方面: （1）、弱电机房防雷接地的外部防雷包括：避雷针、避雷带、引下线、接地极二合一防雷器等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线等，泄放入大地。
（2）、弱电机房防雷的内部监控系统防雷是为保护建筑物内部的设备以及人员的安全而设置的。
主要以空间屏蔽、等电位连接、减少接近耦合、过电压保护等措施，通过在需要保护设备的前端安装合适的避雷器即过电压保护，使设备、线路与大地形成一个有条件的等电位体。
将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地。
三、概念防雷接地分为两个概念，一是防雷，防止因雷击而造成损害；二是接地，保证用电设备的正常工作和人身安全而采取的一种用电措施。
接地装置是接地体和接地线的总称，其作用是将闪电电流导入地下，防雷系统的保护在很大程度上与此有关。
接地工程本身的特点就决定了周围环境对工程效果的影响，脱离了工程所在地的具体情况来设计接地工程是不可行的。
实践要求要有系统的接地理论来对工程实际进行指导。
而设计的优劣取决于对当地土壤环境的诸多因数的综合考虑。
土壤电阻率、土层结构、含水情况以及可施工面积等因数决定了接地网形状、大小、工艺材料的选择。
因此在对人工接地体
进行设计时，应根据地网所在地的土壤电阻率、土层分布等地质情况，尽量进行准确设计。
接地体：又称接地极，是与土壤直接接触的金属导体或导体群。
分为人工接地体与自然接体。
接地体做为与大地土壤密切接触并提供与大地之间
电气连接的导体，安全散流雷能量使其泄入大地。
四、设计原则
1、通信线路和通信机械接地，是为防雷、防强电、防电磁
感应，防电腐蚀，防通信干扰，以及作为通信正常工作和保护人身安全而设。
2、通信机房的各种接地系统(包括联合接地，保护接地、防雷接地，以及各种自然接地体等)有两种设置方式(即分设方式与合设方式)，但每处只允许一种设置方式。
3、引入电源室的交流电源线，在室外应装置相应的低
压避雷器及防护横向电压的设备。
4、接地体(包括防雷、交流零线的重复接地，保护接地、联合接地、电缆金属外护套，以及各种自然接地体等)，地下引接线及地上裸导体的连接等，应采取以下减少电化学腐蚀的措施：①接地体(包括地下的引接线)应采用镀锌钢材、铸钢材、铜材或石墨电极;
②减少联合接地系统的直流工作电流;
③保护接地系统应没有直流或交流电流;
④引入电缆应采用有绝缘外护套的电缆或将电缆金属外护
套与室内接地系统加绝缘措施;
⑤两种不同的金属线(或金属排)连接时，应尽量采用熔接，
保证无假焊、虚焊，当采用紧固件连接时，其连接处应镀锡。
五、接地体的引线不允许采用钢管保护，应采取绝缘措施。
采用分设接地方式时应作到：①各种地下接地体、地下裸引线之间的距离应>20m，接地装置埋设地点应设地线桩。
②在电源室内应分别装设保护接地排和联合接地排。
③接地系统的室外引接导线与房屋避雷泄流线的空间距离：当房屋高度在30m及以下时，一般应>2m。
六、联合接地系统应按机械室分类接入联合接地排，连接处所如下：①各种直流电源母线需接地的一极;
②引入架，试验架，引入试验架，测量台、试验台的测试用地，以及测试仪表的接地;
③各机械室不接入交流电源的金属机架(电源室的直流配电屏机架不应接地);
④电报机械和自动电话中继器的工作接地;
⑤引入电缆的绝缘金属护套，配线电缆的金属屏蔽层;
⑥各通信机械室的保安避雷器(包括放电间隙，避雷器等);
⑦容易产生噪声干扰的盘架单独接地。
七、保护接地系统按设备分别接入保护接地排，连接处所如下：①交流配电盘、整流器、其他交流电源设备以及接入交流电源的机架、机壳;
②交流电源线的金属外皮;
③交流三相四线制配电系统的中性线重复接地。
不准用交流三相四线制的中性线代替保护接地。
八、采用合设接地系统
时应作到下列要求：①联合接地体、保护接地体、房屋防雷接地体、地下电缆金属外护套、混凝土电极以及金属水管等应接成一个接地系统，并采取熔焊和防腐蚀措施;
②所有通信线路均应采用地下电缆引入方式，并应装设避雷设备;
③不得利用室内通信设备的金属部分构成雷电流的泄流通路。
九、通信机房内设备至回流排的连接导线。
铜芯不应十、通信机房防雷施工方法1、雷电进入通信机房有三种方式：
第一种是直击雷直接击中金属导线，让高压雷电以波的形式沿着导线两边传播而引入室内;
第二种是来自感应雷的高电压脉冲，即由于雷雨云对大地放电;
第三种是雷雨云之间迅速放电形成的静电感应和电磁感应，这种反击会沿着电力系统的零线，保护接地线和各种形式的接地线，以波的形式传入室内。
2、大楼通过建筑物主钢筋，上端与接闪器，下端与地网连接，中间与各层均压网或环形均压带连接，对进入建筑物的各种金属管线实施均压等电位连接，具有特殊要求的各种不同地线进行等电位处理。
3、对通信网络系统在建筑物楼内的布线和接地方式要求：通信电缆以及地线的布放应尽量集中在建筑物的中部。
通信电缆线槽以及地线线槽的布放应尽
量避免紧靠建筑物立柱或横梁，并与之保持较长的距离，通信电缆线槽以及地线线槽的设计应尽可能位于距离建筑物
立柱或横梁较远的位置。
4、根据雷电保护区的划分要求，建筑物大楼外部是直接雷击区域;建筑物内部及计算机房所
处的位置为非暴露区，越往内部，危险程度越低。
雷电过电压对内部电子设备的损害主要是沿线路引入。
保护区的界面由外部的防雷系统、建筑物的钢筋混凝土及金属外壳等构成的屏蔽层形成。
电气通道以及金属管等金属构件，穿过各级雷电保护区时必须在每一穿过点做等电位连接。
5、进入建筑物大楼的电源线和通讯线应在LPZ0与LPZ1、LPZ1与LPZ2区交界处、以及终端设备的前端，根据IEC1312——雷电电磁脉冲防护标准，安装上电源类SPD，以及通讯网络类SPD(瞬态过电压保护器)。
SPD是用以防护电子设备因受雷电闪击及其他干扰造成传导电涌过电压危害的有效手段。
十一、通信机房接地装置施工方法1、通信机房接地电阻标准，共用一组接地装置，接地电阻值应≤1Ω。
2、安全保护接地、直流工作接地、防雷接地分设时，接地电阻值应符合以下规定：①安全保护接地，接地电阻不应>10Ω;②直流工作接地，接地电阻不应>4Ω;
③防雷接地，接地电阻不应>10Ω。
3、采用角钢50×50×5mm，长1.5m～2.5m;角钢与角钢的连接用扁钢，间隔≥4～5m，角钢≥40×4mm;引线采用50mm2多股铜芯绝缘线或按设计
规定;引线与扁钢连接采用焊接，焊接点需进行防腐处理;接地体离通信机房的距离为15m～50m;接地体埋深1m;在腐蚀地带接地极需有防腐措施。
4、通信机房应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。
