汽油机缸内直喷技术发展的分析与研究
缸内直喷see
（2）三菱GDI基础技术 总体来说，三菱公司是采用了四个关键技术来实现 GDI的。立式吸气口使最理想的气流进入气缸；弯曲顶 面活塞通过对燃油空气混合气定形来控制燃烧；高压燃 料泵提供了缸内直接喷射的必要压力；而高压旋转喷射 器控制了燃料喷雾的蒸发和扩散。 这些基础技术与其他燃料控制技术的结合让三菱的GDI 发动机实现了低燃油消耗以及高功率输出。在下文将分 别进行详细介绍。
2.燃油供给系统的组成
1)低压油泵 低压油泵是电动泵,并联一个机械式燃油压力调节器,出口 压力为0.35MPa. 2)高压油泵 高压油泵由发动机的凸轮轴驱动在0.35MPa基础上将油压 提高到12MPa. 3)燃油蓄压器 用铝制成管状,上有用于连接高压油泵、喷油器、燃油 压力传感器和燃油压力控制阀。 4）燃油压力传感器 用于测定燃油蓄压器中的压力，测量电阻采用薄膜技术。
3.控制策略
1)按工况区分控制模式 GDI之所以能节油20％，主要是低 工况范围无节流损失的超稀薄燃烧，采用充气分层，而充气分 层离不开推迟喷油的配合。高工况范围恰恰相反，强调的是提 高转矩和功率，必须采取略稀或λ≤1的混合气。
2)转矩控制策略 低工况加速质调节 高工况加速量调节
3)模式切换策略 低工况质调节和高工况量调节两种模式间的切换需要进行 控制。 （1）切换前，节气门必须先关闭，进气压力下降，A/F↓， 此时必须避开A/F=19～23的禁区，质调节在A/F＜22（λ＜1.5） 左右时会产生黑烟;而采用变量调节时A/F超过19 （λ=1.3） 左右时会发生燃烧不稳定甚至缺火 .所以切换点要增加喷油量, 使A/F突变,迅速越过上述禁区 （2） A/F突然↓会使转矩突然↑，为使转矩保持恒定，必 须减小点火提前角，以抵消影响。
HC排量不高，在第2个工作循环时即可正常运转。
简述缸内直喷汽油机的原理
简述缸内直喷汽油机的原理
缸内直喷汽油机是一种燃烧室内部直接喷射燃油的发动机。
它的工作原理主要包括以下几个步骤：
1. 进气阶段：汽缸内的活塞向下移动，使进气门开启，进入混合气。
此时，燃油喷射器关闭，只有空气通过进气道进入缸内。
2. 压缩阶段：活塞上升，压缩进入缸内的混合气。
这种压缩相对较高，确保了燃油完全燃烧。
3. 燃烧阶段：在活塞达到顶点的时候，燃油喷射器开始喷射燃油进入高压喷油器中，并喷射到燃烧室内。
喷油器通过压力和控制系统控制燃油的喷射量和喷射时间。
4. 排气阶段：燃烧后，气体产生高温高压，向外推动活塞下降。
此时进气门关闭，排气门开启，将燃烧后的废气排出缸外。
总体来说，缸内直喷汽油机通过直接喷射燃油进入燃烧室，使燃油可以更充分地与空气混合，提高燃烧效率和动力输出。
这种发动机具有燃油利用率高、动力强、排放少的特点，广泛应用于现代汽车。
缸内直喷式的汽油机工作原理
缸内直喷式的汽油机工作原理缸内直喷式的汽油机是一种高效的内燃机，它采用了直喷技术，能够更好地控制燃油的喷射和燃烧过程。
这种发动机结构简单，燃油的利用率高，能够在提供足够动力的同时减少尾气排放。
缸内直喷式汽油发动机的工作原理如下：1.压缩行程：在发动机的第一次行程中，活塞从上死点开始向下移动，压缩燃料和空气混合物。
在这里，燃油被喷入燃烧室的底部，然后与空气充分混合。
引入燃油的方式有两种：均质混合和分层注射。
2.点火和燃烧行程：当活塞接近下死点时，点火塞设备会在燃料喷射完成后自动点燃混合气。
点火塞会产生火花，点燃燃料和空气混合物，从而引发爆炸。
爆炸产生的高温和高压推动活塞向下运动，驱使曲轴旋转。
3.排气行程：在活塞运动向上行驶时，废气通过排气门排出。
通过排气管可以将废气导出汽车。
缸内直喷式发动机的特点是可以更好地控制燃油的喷射和燃烧过程，从而提高燃油的利用率和发动机的效率。
这是通过以下几点实现的：1.精确的燃油喷射：缸内直喷式发动机直接将燃油喷射到燃烧室内，而不是喷射到进气歧管。
这种直接喷射的方式可以更精确地控制燃油的喷射量和喷射时间，从而获得更好的燃烧效果。
2.高效的燃烧过程：由于燃油直接喷射到燃烧室内，混合气的温度和密度更高，形成更好的燃烧条件。
这种高温高压的燃烧过程可以提高燃油的利用率，并减少污染物的排放。
3.灵活的喷射方式：缸内直喷式发动机可以根据需要和条件灵活地调整喷射的方式。
根据引擎工作负荷和转速的不同，喷射可以采用均质混合和分层注射两种方式。
均质混合可以获得良好的燃烧效果，而分层注射可以提高低负荷工况下的燃油经济性。
缸内直喷式汽油发动机相比传统的多点喷射发动机具有更高的燃油利用率和更低的尾气排放。
同时，由于直喷系统更加复杂，需要更高的精确度和控制能力，因此缸内直喷式发动机的研发和制造成本也较高。
尽管如此，由于其高效节能和环保的特点，缸内直喷式发动机已经成为了主流的汽车发动机技术。

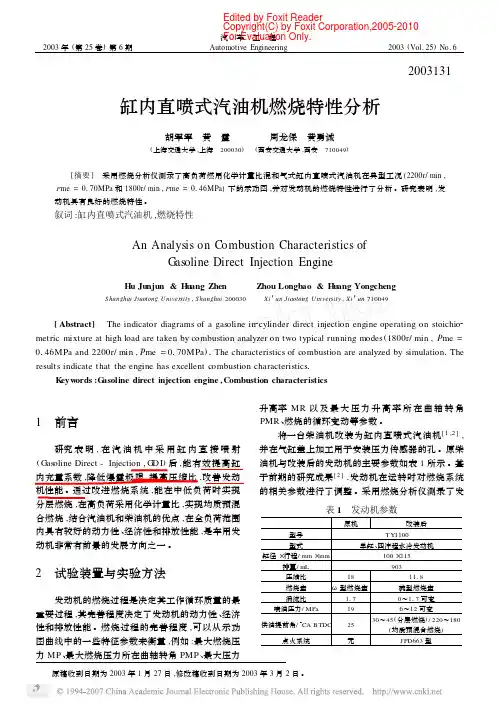

缸内直喷式汽油机燃烧特性分析
社 ,1986
环变动率较小 , 在
5 %左右 , 发动机运
转十分平稳 。从图
中可以看出 ,随着负 荷的增加 ,循环变动
图 2 发动机循环变动率
率降低 。这是因为当负荷增加时 ,循环供油量增加 ,
混合气变浓 ,火焰传播速度加快 ,降低了循环变动 。
从图中还可以看出 ,随着转速的增加 ,循环变动出现
了先增加后降低的趋势 。当转速较低时 ,采用分层
(1) 缸内直喷式汽油机的最大燃烧压力要高于 传统化油器式汽油机 ,最大压力升高率与传统化油 器式汽油机相当 ,且最大压力升高率所在的曲轴转 角在 5～10°CA A TDC 之间 ,处于较为理想的位置 , 燃烧具有较好的定容度和较高的热效率 ,能实现低 噪声柔和运转 。 (2) 缸内直喷式汽油机的燃烧循环变动在 5 % 左右 ,发动机运转十分平稳 。
燃烧的方式 ,火焰能否快速稳定地传播依赖于混合
气的浓度分布 ;当转速增加时 ,缸内气流运动增强 ,
导致火花塞间隙附近混合气浓度和气流速度的变动
增加 ,使循环变动加大 ;当转速进一步增加时 ,发动
机采用均质混合气预混燃烧的方式 ,混合气在缸内
均匀分布 ,因此缸内气流运动的增强能加快火焰的
传播速度 ,可以降低循环变动 。
(3) 缸内直喷式汽油机采用均质预混合燃烧时 , 曲线的形状与传统的预混和汽油机的放热率曲线完 全一致 。
(4) 采用分层燃烧 ,当转速和负荷较高时 ,与传 统的预混和汽油机的放热率曲线相似 ,但是燃烧初 期速率明显要高于传统的预混和汽油机 ;当转速和 负荷较低时 ,瞬时燃烧率曲线存在类似柴油机燃烧 率曲线的双峰 ,存在比较明显的扩散燃烧 。
缸内直喷技术
2、汽车发动机新技术---缸内直喷式
近年来，当代汽车汽车飞速发展，汽车新技术不断涌现和应用，带动汽车性能不断改善。下面就现代缸内直喷式汽油机进行简单介绍。
汽油机的发展经历了100多年的漫长历史，其中具有里程碑意义的发展阶段无不是以油气混合方式和机理的变迁为标志的。
早期的化油器式汽油机依靠化油器喉口气流流速增加所产生的真空度将汽油吸出被高速进气空气流雾化以及汽油油滴本身的蒸发而与空气形成可燃混合汽。油气混合比(空燃比=进气空气质量/燃油质量)取决于化油器喉口的设计和量孔直径，负荷的调节是由节气门的开度来调节进入汽缸的油气混合汽量来实现的，因此属于混合汽外部形成的量调节方式，且没有任何反馈控制。由于汽油-空气混合汽能在相当宽的空燃比范围内点燃，这种不太精确的控制对早期汽油机的正常运行并不存在什么问题。
既然油气混合物能有如此惊人的杀伤力，那在汽车上引入显然也会获得更高的动力和更省油的表现。根据云爆弹原理，大众为高压泵设计了一个非常精巧的结构，通过进气阀的凸轮轴来为油泵提供动力，这样很好的解决了油泵和进气阀之间的正时问题，也提高了燃油效率；同时作为一个纯机械的结构，这个高压泵具备了非常高的可靠性，大众（博世）甚至还设计了一个内部保护回路防止油压过高。可惜的是，大众和博世的设计尽管确保了机械自身的可靠性，但高压燃油轨(Rail)里的高压燃料是无法保护的，为了保证发动机运转的顺畅性，燃油轨中必须保持一定的压力。这个在平时是没有问题的，问题就出在了碰撞上。当发动机受到巨大的外力撞击时，位于发动机前部的高压共轨喷射系统就成了发动机首先受到撞击的部分。
基于仿真的缸内直喷汽油机燃烧系统的开发与改进
关键词 ： 汽油 直接 喷射 ； 合气形 成 ； 混 浓度 分布 ； 流 ； 动能 滚 湍
Ｔｈ ｖ ｌｐ ｎ ｎ ｍｐ ｏ ｅ ｎ ｆＣｏ ｕ ｔ ｎ Ｓ ｓｅ ｅ Ｄｅ ｅｏ ｍｅ ｔａ ｄ Ｉ ｒｖ ｍｅ ｔｏ ｍｂ ｓｉ ｙ ｔｍ ｏ
ｉ ｎ ａ ＧＤＩ Ｅｎ ｉ ｅ Ｂａ ｅ ｎ Ｓ ｍｕ ａ ｉ ｎ ｇｎ ｓ ｄ ｏ ｉ ｌｔｏ
汽
车
工
程
２１年（ ３ ０ １ 第 ３卷 ） １ 第 ０期
Ａｕｔｍｏｉ ｅＥｎ ｉ ｅｉ ｇ ｏ ｔｖ ｇｎｅ ｒｎ
２ １ ７１ ０１ ｌ
基 于仿 真 的缸 内直 喷汽 油 机燃 烧 系统 的开 发 与改 进
叶伊 苏 王伟 民 王兆 文 ， 帅韬 ， ， 一章
（ ．东风 汽 车公 司技 术 中心 ， 汉 ４ ０ ５ ； ２ １ 武 ３０８ ．华 中科 技 大 学 能 源与 动 力工 程 学 院 ， 武汉 ４ ０７ ３０ ４）
Ｙ ｅ Ｙｉｕ ｓ ．Ｗ ａ ｅｍ ｉ ｎｇ Ｗ ｉ ｎ ，Ｗ ａ ｇ Ｚｈ ｏ ｅ ’ ＆ Ｚｈａ ｈｕ ｉａ ｎ ａ ｗ ｎ ｒ ｒｔ ｎ ｕ ａ ４ ０ ５ ； ． ｅｈ ｉ ｌ ｎ ｒｆＤ ｎｆｎ ｏ ｏａｉ ，Ｗ ｈ ｎ ３０ ８ ｃ Ｃ ｅｏ ｐ ｏ
广泛应 用在 Ｇ Ｉ Ｄ 汽油机燃 烧 系统开 发 中。
刖 舌
１ Ｇ Ｉ 油机 的燃 烧 系统 Ｄ 汽
［ 摘要 ］ 以某款采用均质混合气燃烧模式 的缸 内直喷汽油机燃烧 系统 的开发为例 ， 介绍 了 Ｃ Ｄ技术 在喷雾模 Ｆ
拟 中的 应 用 。首 先 对 喷 油 器 的 喷雾 模 型 进 行 试 验 标 定 ， 后 将 标 定 好 的模 型 应 用 到缸 内 瞬 态 流 动 和 喷 雾 仿 真 中 。 然 对 最 大转 矩 点 （ ０ ｒｒ ｎ 和 额定 功 率 点 （ ０ ｒｍｎ 两 种 工 况 下 的 缸 内 流场 、 合气 形 成 过 程 和 点 火 时 刻 的 浓 度 １ ０／ ｉ） ８ ａ ５５０／ ｉ） 混 分 布进 行 详 细 分 析 ， 提 出 了改 进 建议 。最 后 对 改 进 方 案进 行 模 拟 ， 果 显示 混 合 气 形 成 质 量 明 显 改善 。 并 结 ‘
汽油机缸内直接喷射技术
汽油机缸内直接喷射技术摘要:由于能源枯竭和环境污染情况日益严重,即使是多点燃油喷射这样的技术也不能满足人们的要求了,于是更为精确的燃油喷射技术诞生了,那就是汽油机缸内直接喷射技术。
本文将对汽油机缸内直接喷射技术的类型、结构原理、存在问题等进行简要的论述。
关键词:缸内直喷类型结构原理存在问题近年来,由于能源紧缺和环境污染问题的日益突出,汽车用发动机面临着越来越严峻的考验。
目前为绝大多数汽车所采用的EFI发动机已显出明显不足,主要由于混合气在进气门处形成,汽油雾化不完全、混合气质量欠佳,所以燃烧不充分冷启动排放和燃油经济性较差。
汽油机缸内直接喷射系统则与EFI系统迥然不同,该系统是将汽油直接喷射到气缸里,通过相应的控制手段,可以大大提高发动机的燃油经济性和动力性能,同时大幅度降低排放。
1 汽油机缸内直接喷射技术汽油机缸内直接喷射技术,简称缸内直喷,顾名思义,就是把汽油直接喷射到气缸内。
随着技术的发展,化油器被淘汰后,开始采用汽油喷射技术,按照喷射位置可以分为进气道喷射和缸内直接喷射两种。
进气道喷射可以采用低压的喷射装置,是目前最常用的喷射方式,喷油嘴位于进气歧管的前方,汽油喷入进气歧管与空气混合后再进入气缸。
缸内直接喷射则更为先进,喷油嘴位于气缸内部,将汽油直接喷入气缸,与空气形成混合气,不过它需要较高压力的喷射装置以及其它一些专门的零部件,成本要更高一点。
2 缸内直喷的类型及其特点近年来,缸内直喷的发动机电控技术的研究与开发越来越受到重视,其被认为是内燃机解决能源和环境问题的重要方向之一,国内外许多研究机构和汽车厂商都致力于缸内直喷发动机的研究与开发,并推出了各种装备缸内直喷发动机的汽车。
2.1 FSIFSI是Fuel Stratified Injection的缩写,它代表大众汽车的缸内直喷发动机。
从理论上来说,采用FSI技术的发动机有至少两种燃烧模式:分层燃烧和均质燃烧,从上面3个英文单词来看,分层燃烧应该是FSI 发动机的特点。
第三章缸内直接喷射技术
• (2)压电直喷技术 • 目前的缸内直喷发动机都存在分段控制模式—— 低转速时使用分段多次喷射燃烧,高转速下不使用。
–主要原因是目前的喷油器都是螺旋线圈电磁控制式的, 在高转速状态下,喷油时间要求极短,喷油器响应速度 并不适合太高转速。
• 因此,奔驰开发了压电触发的喷油器。
–利用活塞在压缩行程的压力,通过压力变形下的微弱电 信号,经过放大电路放大后控制阀门开闭。压电喷油器 百万分之一秒的反应时间,使喷油器基本的多点分层喷 射成为可能,在每次压缩的短时间内,再分为多次喷射, 特别是高转速下,也同样有分段喷射,从而得到更理想 的稀薄燃烧,这对提高发动机燃烧效率是至关重要的。
8
• 3.缸内直接喷射技术的问题 • 缸内直接喷射技术存在的一个主要问题是废气后 续处理。在分层充气模式和均质稀薄充气模式中, 传统的闭环三元催化转化器不能快速地将燃烧过 程中产生的氮氧化物转换成氮气。
–开发了氮氧化物存储式催化转化器后,才使得排放废气 符合欧Ⅳ废气排放标准。在该系统中,氮氧化物被暂时 地储存在转换器中,然后系统性地转换成氮气。
21
• (1)燃油供给与喷射系统
–CGI发动机上使用的高压压电喷油器,采用几微米宽锥 状环形喷孔, 塑造一个稳定的、非常理想的从浓到稀 的喷雾效果。在喷射时,还可以吸收周边紊乱的空气颗 粒,进入燃油喷射的层与层之间,形成一个理想的点火 前状态。 –CGI发动机还包括高压燃油泵以及后面的燃油导轨以及 其中的燃油压力调节阀,它们为系统提供稳定的燃油。 在燃油导轨中,峰值燃油压力可以达到20MPa,约是普通 电喷汽油发动机的70倍,比一些其他缸内直喷发动机也 高得多,这样做的目的就是为了分层喷射时有理想的喷 雾效果,在高转速下有足够量的汽油供给。而且由于在 喷射瞬间,导轨内的压力不可避免会出现瞬间下降,高 压也会让这种瞬间压力变化减小,喷射也就更加精确无 误。
汽油发动机技术发展趋势分析报告
汽油发动机技术发展趋势分析报告汽油发动机技术发展趋势分析报告一、引言汽油发动机作为内燃机的一种，一直以来都是主流的动力装置之一。
随着汽车工业的快速发展，人们对发动机的性能和环保要求也越来越高。
本报告将从几个方面对汽油发动机技术的发展趋势进行分析，以期为未来的发动机研发提供指导。
二、技术发展趋势1. 提高燃烧效率燃烧效率的提高可直接增加发动机的功率和燃油利用率。
这是汽油发动机技术发展的重要方向之一。
目前，直喷技术是提高燃烧效率的主要手段之一。
通过将汽油直接喷射到气缸内部，可以更好地控制燃油的分布和混合，使燃烧更加充分。
此外，采用高压缸内直喷和柔性喷油系统等技术也可以进一步提高燃烧效率。
2. 减少排放排放控制是环保性能的重要指标之一。
汽油发动机技术的发展要求减少氮氧化物（NOx）、碳氢化合物（HC）和颗粒物（PM）的排放量。
目前，利用催化转化和废气再循环等技术已经能够有效地减少排放。
此外，采用先进的排气净化装置，如氧化催化转化器和颗粒捕集器等，也是减少排放的重要手段。
3. 提高动力性能汽油发动机的动力性能一直是用户关注的焦点。
为了满足市场需求，发动机制造商不断努力提高动力输出。
通过改进气缸设计、增大气缸容积、优化排气系统等方式，可以提高发动机的功率和扭矩。
此外，采用涡轮增压技术可以进一步提高发动机的动力输出，为用户提供更好的驾驶体验。
4. 提高燃油经济性燃油经济性是汽油发动机技术发展的重要方向之一。
随着石油资源的日益稀缺和油价的持续攀升，节能减排已成为社会的共识。
为了提高燃油经济性，发动机制造商正在通过降低发动机内部摩擦、减小排气阻力、提高热效率等方式来改善燃油经济性。
此外，采用混合动力和纯电动技术也可以进一步提高燃油经济性。
5. 推动新能源汽车发展随着环境问题的日益突出，新能源汽车已经成为未来汽车发展的重要方向之一。
虽然电动汽车在环保性和能源利用方面占据优势，但仍存在续航里程有限等问题，而汽油发动机由于其功率密度高、储油量大等优势，仍具备广阔的市场需求。
汽车发动机新技术的开发与展望
汽车发动机新技术的开发与展望近年来，汽车技术的发展飞快，特别是对于发动机技术的研发更加注重，以改善燃油效率和减少排放为目的。
下面我将介绍一些新兴技术以及未来的发展方向。
一、缸内直喷技术传统的汽车发动机采用的燃油喷射方式是在进气道的气流中加入燃油，然后在汽缸内进行混合燃烧。
而缸内直喷技术则是将燃油直接喷射到汽缸内，这种喷射方式比传统的喷射方式更为高效，能够提高燃油利用率并降低排放。
缸内直喷技术还具有调控发动机功率和油耗的作用。
它可以根据车速、转速等不同的行驶状态进行燃油喷射量的控制，从而实现不同动力输出和油耗要求。
二、电动增压技术在传统汽车车型中，增压技术是通过机械方式实现的，从而增加发动机的输出功率。
电动增压技术则是通过电机代替传统的机械增压器，让增压器旋转时的操作更加灵活和快捷。
电动增压技术的主要优点在于其快速响应和可变增压能力，它可以根据汽车行驶状态的变化即时进行调整，从而实现更加精准的提速和油耗控制。
三、质子交换膜燃料电池技术质子交换膜燃料电池技术已经成为汽车发动机的一项新兴技术。
它能够将氢和空气作为燃料在电池中反应，然后将能量转化为电能，并将水作为唯一的废气排放物质。
相对于传统内燃机，燃料电池的优势在于其高效、清洁和可持续能性。
尽管目前还存在一些技术和成本上的挑战，但燃料电池作为汽车未来发展的趋势是可以预见的。
四、电力化技术汽车电力化已经成为汽车企业的一项研究重点。
传统的汽车发动机主要依靠燃油来提供能源，而电动发动机则通过电池储存的电能来提供动力。
这种技术能够更加灵活地调控车速、强化启动加速性能，同时还能够降低噪声和减少碳排放。
尽管目前电动汽车的成本和性能还存在一些局限性，随着新的技术的推出和成本的下降，电动化将成为未来发动机技术的中心领域。
未来发动机技术的发展趋势在于提高燃油效率和降低碳排放，为汽车行业的可持续发展贡献力量。
通过不断的技术研发和开发，“技术驱动”的汽车行业将实现更加强大的发展，并为人类的未来带来更加美好的生活。
浅析汽油机缸内直喷技术
浅析汽油机缸内直喷技术作者：李长灏来源：《科技创新导报》 2012年第8期李长灏(江苏汽车技师学院江苏扬州 225003)摘要:本文主要介绍了发动机缸内直喷技术,这套先进的发动机技术是目前最炙手可热的。
文章主要从汽油缸内直喷结构、FSI发动机的工作原理、汽油缸内直喷的工作过程,充分说明了汽油机缸内直喷技术的先进性。
关键词:汽油机缸内直喷技术中图分类号:U464 文献标识码:A 文章编号:1674-098X(2012)03(b)-0062-01在近来各厂家采用的发动机科技中,最炙手可热的技术非缸内直喷莫属。
这套由柴油发动机衍生而来的科技目前已经大量使用在包含VAG、BMW、Mercedes-Benz、GM以及TOYOTA(Lexus)等车系上。
其中VAG集团可以算是导入缸内直喷科技最具代表性的例子,目前包含Audi和VW都已将名为FSI的缸内直喷发动机列为旗下车款的高价动力来源,而且在Audi和VW车系的顶级车上,甚至更以FSI结合上涡轮增压以增大动力。
1 汽油缸内直喷结构供油系统的主要部件是:高压油泵、共轨、燃油压力传感器、压力控制阀、高压喷嘴和ECU。
首先是对喷嘴的要求提高了,以前的喷嘴是安装在进气歧管,今天不同了,亲临前线,安装在了燃烧室,自然要经受住烈火的考验。
高压电磁喷嘴扮演着重要的角色,电磁单元被激活的时间和油压决定了喷射量的多少。
燃油喷射时间则被控制在几千分之一秒。
供油系统采用缸内直喷设计的最大优势,就在于燃油是以极高压力直接注入于燃烧室中,因此除了喷油嘴的构造和位置都有异于传统供油系统,在油气的雾化和混合效率上也更为优异。
加上近来车上各项电子系统的控制技术大幅进步,计算机对于进气量与喷油时机的判读与控制也愈加精准,因此在搭配上缸内直喷技术以使得发动机的燃烧效率大幅提升下,除了发动机得以产生更大动力,对于环保和节能也都有正面的帮助。
大众汽车FSI汽油直喷技术是直喷式汽油发动机领域的一项创新的革命性技术。
缸内直喷式的汽油机工作原理
缸内直喷式汽油机工作原理
一、燃油喷射系统
缸内直喷式汽油机的燃油喷射系统与传统的汽油机有所不同。
在缸内直喷式汽油机中，燃油喷射器直接将燃油喷入汽缸内，而不是像传统汽油机那样将燃油喷入进气歧管。
这种设计使得燃油能够在压缩冲程后期与空气混合，为燃烧过程提供了更佳的条件。
二、燃烧过程
缸内直喷式汽油机的燃烧过程更加高效。
由于燃油直接喷入汽缸内，因此能够更好地控制燃油的喷射量和喷射时间，使得燃油能够更好地与空气混合。
这种设计使得缸内直喷式汽油机的燃烧温度更高，从而提高了发动机的功率和扭矩。
三、空气流动
在缸内直喷式汽油机中，空气流动也与传统的汽油机有所不同。
在传统的汽油机中，空气通过进气歧管进入汽缸内，而在缸内直喷式汽油机中，空气通过进气门进入汽缸内。
这种设计使得缸内直喷式汽油机能够在更高的压力下工作，从而提高了发动机的压缩比和效率。
四、控制系统
缸内直喷式汽油机的控制系统也是其工作原理的重要组成部分。
这种控制系统可以精确控制燃油的喷射量和喷射时间，使得发动机能够在各种工况下都能够保持最佳的工作状态。
同时，控制系统还可以根据发动机的工况和驾驶员的需求来调整发动机的功率和扭矩输出，从而提高了驾驶体验和燃油经济性。
总之，缸内直喷式汽油机的工作原理涉及到燃油喷射系统、燃烧过程、空气流动和控制系统等多个方面。
这些方面的协同工作使得缸内直喷式汽油机具有更高的功率和扭矩输出、更佳的燃油经济性和更低的排放等优点。
