船载雷达海杂波去除算法研究及其应用

船载雷达海杂波去除算法研究及其应用船载雷达是一种重要的海洋观测设备，可以用于海洋探测、海情监测、船舶导航等领域。

然而，在使用船载雷达进行海洋探测时，由于海洋环境的复杂性，往往会受到海杂波的干扰，从而影响了雷达的探测效果。

因此，如何准确去除海杂波的干扰，是船载雷达应用研究的重要方向之一。

1. 船载雷达海杂波的特征船载雷达海杂波是由海洋环境的复杂性所引起的一种干扰，其特征是具有很宽的频率带宽、强度不均、杂乱无章、且随着时空变化而不断变化。

船载雷达常见的海杂波有以下几种类型：（1）表面波干扰：由于海洋表面的波浪运动而形成的一种干扰，在船载雷达的探测过程中，经常会被误判为目标信号。

（2）散射干扰：由海水中颗粒、气泡等物质所产生的散射信号，会与真实目标信号混淆在一起。

（3）多径干扰：由于雷达信号在传播过程中经历了反射、散射、绕射等多种路径，形成的一种多径信号干扰。

这些海杂波干扰会严重影响到船载雷达的探测效果，降低探测率和定位精度，因此需要研究相应的处理算法来去除海杂波干扰。

2. 船载雷达海杂波去除算法研究现状目前，船载雷达海杂波去除算法主要包括滤波算法、时域积分算法、小波变换算法等。

其中，滤波算法是最常用的一种去除海杂波的手段，它采用滤波器对雷达接收到的信号进行滤波处理，使得海杂波信号在滤波过程中被抑制，从而去除海杂波的干扰。

滤波算法主要分为线性滤波算法和非线性滤波算法两种类型。

线性滤波算法包括平均滤波、中值滤波、高斯滤波等，它们都具有简单、易实现的优点，但是其去除海杂波的效果并不理想。

非线性滤波算法则主要包括自适应中值滤波、小波变换滤波等，这类算法可以自适应地根据海杂波的特征进行处理，从而更好地去除干扰。

除了滤波算法外，时域积分算法也是一种常用的海杂波去除算法。

该算法主要是通过时域上对信号进行积分，从而去除杂波的一种方法。

时域积分算法可以有效地去除高频干扰，但是其对低频干扰的抑制效果不是太好。

小波变换算法则是近年来研究比较热门的一种海杂波去除算法。

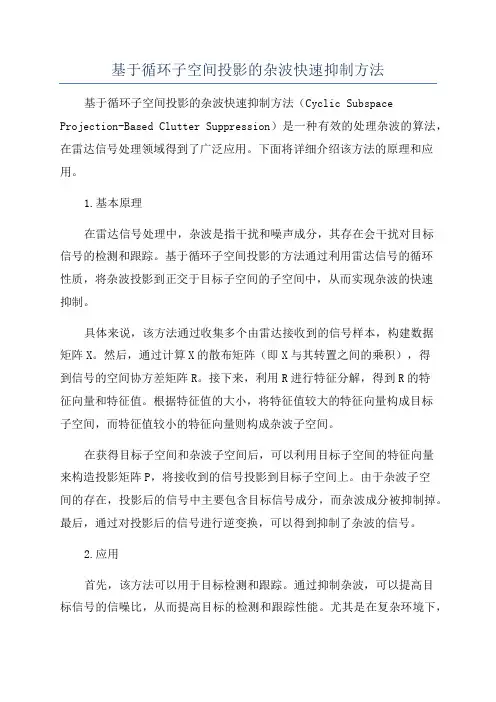

基于循环子空间投影的杂波快速抑制方法

基于循环子空间投影的杂波快速抑制方法基于循环子空间投影的杂波快速抑制方法（Cyclic Subspace Projection-Based Clutter Suppression）是一种有效的处理杂波的算法，在雷达信号处理领域得到了广泛应用。

下面将详细介绍该方法的原理和应用。

1.基本原理在雷达信号处理中，杂波是指干扰和噪声成分，其存在会干扰对目标信号的检测和跟踪。

基于循环子空间投影的方法通过利用雷达信号的循环性质，将杂波投影到正交于目标子空间的子空间中，从而实现杂波的快速抑制。

具体来说，该方法通过收集多个由雷达接收到的信号样本，构建数据矩阵X。

然后，通过计算X的散布矩阵（即X与其转置之间的乘积），得到信号的空间协方差矩阵R。

接下来，利用R进行特征分解，得到R的特征向量和特征值。

根据特征值的大小，将特征值较大的特征向量构成目标子空间，而特征值较小的特征向量则构成杂波子空间。

在获得目标子空间和杂波子空间后，可以利用目标子空间的特征向量来构造投影矩阵P，将接收到的信号投影到目标子空间上。

由于杂波子空间的存在，投影后的信号中主要包含目标信号成分，而杂波成分被抑制掉。

最后，通过对投影后的信号进行逆变换，可以得到抑制了杂波的信号。

2.应用首先，该方法可以用于目标检测和跟踪。

通过抑制杂波，可以提高目标信号的信噪比，从而提高目标的检测和跟踪性能。

尤其是在复杂环境下，如强干扰或多目标情况下，该方法能够有效地抑制杂波，并准确地提取目标信息。

其次，该方法可以用于地面杂波的抑制。

在地面雷达信号处理中，地面反射信号通常被视为杂波。

通过使用循环子空间投影方法，可以将地面反射信号投影到杂波子空间中，从而实现杂波的快速抑制，提高地面目标的检测性能。

此外，该方法还可以应用于信号特征提取和分类。

通过抑制杂波，可以更准确地提取和分析信号的特征，为分类算法提供更可靠的输入。

总之，基于循环子空间投影的杂波快速抑制方法是一种在雷达信号处理中应用广泛的有效算法。

一种fmcw雷达静态杂波干扰消除的信号处理方法

一种fmcw雷达静态杂波干扰消除的信号处理方法
一种FMCW（频率调制连续波）雷达静态杂波干扰消除的信号处理方法是通过信号处理算法对原始雷达数据进行处理。

以下是一种可能的方法：
1.数据采集：从FMCW雷达接收到的原始数据中采集目标信号和杂波信号。

2.频谱分析：对采集的原始数据进行频谱分析，可以使用快速傅里叶变换（FFT）等算法，将时域的雷达数据转换为频域数据。

3.杂波检测：通过分析频谱中的能量分布，可以检测出存在的杂波信号。

常用的方法是设置一个阈值，将高于阈值的频谱能量定义为杂波信号。

4.杂波消除：消除杂波信号的方法可以有多种，其中一种常用的是通过减法操作将杂波信号从原始数据中去除。

可以将杂波信号的频域表示减去原始数据的频谱表示，得到减去杂波干扰后的频谱。

5.逆变换：对去除杂波后的频谱进行逆变换，将频域信号转换回时域信号，得到去除了静态杂波干扰的原始雷达数据。

高频地波雷达干扰与海杂波信号处理研究

高频地波雷达干扰与海杂波信号处理研究高频地波雷达干扰与海杂波信号处理研究摘要：高频地波雷达在海洋领域的应用非常广泛，但由于复杂的海洋环境，雷达信号往往会受到各种干扰的影响。

本文主要研究了高频地波雷达常见的干扰源和海杂波信号的处理方法，以提高雷达性能和数据质量。

1. 引言高频地波雷达是一种通过地面电离层反射来检测海洋目标的主动探测系统。

它具有工作频率高、探测距离远、分辨率高等优点，在海洋资源开发、环境监测等方面发挥着重要作用。

然而，由于雷达信号与海洋环境之间存在复杂的相互作用，雷达信号常常会受到多种干扰的影响，这对雷达数据的准确处理和目标检测产生了不小的挑战。

2. 高频地波雷达干扰源（1）海浪干扰：海浪是海洋环境中常见的一种干扰源。

海浪对雷达信号的干扰主要表现为退射信号的强度和相位的变化，产生背景噪声，降低雷达的信噪比。

（2）雷达系统自身干扰：雷达系统本身的非线性、多径效应等也会对信号产生影响，导致目标检测的误报率增加。

（3）其他干扰源：还有一些外部干扰源，如电磁干扰、闪电等，也会对雷达信号的接收产生干扰。

3. 干扰对海杂波信号的影响高频地波雷达中的海杂波信号是由目标反射、海浪反射以及其他干扰源的反射形成的。

这些干扰源使得海杂波信号的强度和相位发生变化，使得海杂波信号与目标信号之间的差异变得更加模糊，增加了目标检测的难度。

4. 干扰处理方法（1）背景噪声估计：通过分析连续时间段内的雷达数据，可以估计出背景噪声的统计特征，从而将背景噪声从海杂波信号中分离出来。

（2）自适应滤波：利用自适应滤波器可以对雷达信号进行预处理，去除海浪干扰和其他杂乱信号，提高雷达信号的质量。

（3）目标检测算法：目标检测是海杂波信号处理的关键步骤，传统的目标检测算法主要基于能量、相关性等指标。

近年来，机器学习算法在目标检测方面取得了显著的进展，如支持向量机、深度学习等。

5. 实验与结果分析通过实验数据的采集和处理，验证了干扰处理方法的有效性。

杂波环境下雷达信号处理分析

杂波环境下雷达信号处理分析摘要：为解决杂波环境下雷达系统难以提取目标信号的问题，本文引入一种共轭相乘方法进行原目标信号提取方法的优化，通过生成目标信号的复高分辨一维像，对一维像进行慢时间差分处理，在此基础上引入共轭相乘方法提取处理结果的实部，经由积分处理即可最终提取待测目标的微振动信号，实现对目标信号的高精度提取，为非接触式测量领域提供有效方法。

关键词：雷达信号；杂波环境；回波信号；信号提取引言：雷达装置集成化发展引领装备、重工与机械制造行业的技术革新，在路桥质量监测、工程探测等多个领域收获广泛应用价值。

当前受复杂电磁环境的影响，在雷达信号处理过程中常面临杂波、噪声等干扰因素，难以保证从回波信号中快速准确提取目标信号，对于雷达信号处理与干扰屏蔽机制的研究提出现实要求。

1雷达信号处理方法建模1.1回波信号接收原理考虑到雷达探测环境中存在杂波、噪声与其他干扰因素，导致获取的回波信号质量较差，难以获得有效信息，对于雷达信号处理机制的改进提出迫切需求[1]。

雷达目标探测的基本原理是以目标回波信号作为接收对象，待发射机向自由空间发出电磁波后，与待测目标接触发生散射现象，将产生的目标回波信号S(t)经由收发转换开关反向传递至接收机端，在此过程中电磁环境中的噪声N(t)、杂波C(t)均会对目标回波信号产生干扰，影响到接收信号x(t)质量，增加延迟时间τ、多普勒频移、角闪烁以及RCS起伏σ等干扰信息J(t)[2]。

将信号传播过程中的衰减设为A，自由空间内传播常数为k，载频为fc ，多普勒频率为fd，目标与雷达的初始距离为R，则雷达接收信号与目标回波信号分别表示为：根据上述公式，可完成目标距离、速度等参数的计算。

在后续信号处理环节，需对噪声、杂波、干扰进行有效抑制，保证最终接收信号质量。

1.2雷达信号提取方法结合回波信号接收原理，将待测目标因位置移动或自身振动产生的位移变化量设为M(t)，且位移变化量小于系统工作波长，对于伴随时间推移杂波环境发生的变化可忽略不计。

雷达信号处理PPT电子教案-第四讲雷达杂波

四. 箔条杂波的频谱
与气象杂波频谱的四项完全相同
v2 sheal2 + turb2 + beam2 + fall2 sheal = 0.42 K R EL K 6 米/ 秒 turb = 1.0 m/s (低于12000呎) = 0.7 m/s (高于12000呎) fall = 0.45 sin (m/s) beam = 0.42 V0 EL sin
(一)杂波类型
• 面杂波：地、海 – 小俯角 – 大俯角
e 0S 0
0为面杂波单位面积的反射系数
俯仰角
入射角
擦地角(掠射角)
俯仰角、擦地角和入射角
R
h
ct/ 2
Y
ct sec(Y)/2
t c S R q sec 0 AZ 2
qAZ
杂波区 R RqAZ
总数当箔条长度与/2无关系时， e迅速
§3 杂波频谱
影响杂波频谱的因素
• • • • 幅度起伏天线扫掠风速变化鸟群飞翔速度等
例. 天线波束为高斯形， qAZ，转速a (弧度/秒)，则
a (Hz ) s 5 .35 q AZ
一. 地物杂波
高斯型立方型
(一)高斯型
二. 地杂波强度
(三) 的影响
=0.5°～10°内， 0 > 10°， 0随变化小
(四)f 的影响
较小时， 0随f 略有；较大时， 0与f 无关
三. 海杂波
0=(f, 极化, , SS, 风向) SS－海情
实测所得规律 (一) 20°
400MHz f 50GHz -90dB 0 -30dB
：目前已发展了K分布等新分布。

天波超视距雷达干扰与杂波信号处理技术研究

天波超视距雷达干扰与杂波信号处理技术研究天波超视距雷达干扰与杂波信号处理技术研究引言：天波超视距雷达是一种利用地球的大气作为波导传输介质进行通信和侦察的技术。

然而，由于在大气传播中受到自然现象和人工干扰的影响，雷达信号容易受到干扰和杂波的干扰。

因此，研究天波超视距雷达干扰与杂波信号处理技术对于提高雷达系统性能具有重要意义。

一、天波超视距雷达干扰源分析干扰源是指干扰天波超视距雷达工作的各种因素。

首先，天气因素会引起雷达信号强度降低，例如降雨会导致回波增强和信号衰减。

其次，大气湍流和表面波传播也会导致雷达信号变弱。

此外，天波超视距雷达还面临人为干扰，如电力线，地面设备和其他雷达等的发射机发射出的辐射信号。

二、天波超视距雷达干扰信号特点天波超视距雷达的干扰信号主要有两个特点。

首先，干扰信号的强度明显大于目标回波信号的强度。

其次，干扰信号中包含大量的杂波，这些杂波会对雷达系统的探测和跟踪能力造成严重影响。

三、天波超视距雷达干扰与杂波信号处理技术研究为了克服天波超视距雷达干扰与杂波的问题，研究人员提出了一系列处理技术。

其中，预处理技术是最基础的处理方法。

预处理技术包括时域和频域两种处理方法。

时域处理方法通过对信号进行滤波、去噪和抑制干扰等操作，消除了干扰信号对回波信号的影响。

频域处理方法主要通过快速傅里叶变换和相关处理等方法，将信号从时域映射到频域进行分析和处理。

此外，自适应滤波技术也是一种常用的干扰与杂波信号处理技术。

该技术通过估计干扰信号和回波信号的相关性，自动调整滤波器参数，实现对干扰信号的压制和消除。

自适应滤波技术的优点是能够自动适应不同的干扰情况，并且具有较高的抗干扰能力。

此外，雷达信号处理中还可以采用时频域分析方法，如小波分析和时频分析技术。

这些方法能够将信号分解为不同的频带，并在时域和频域上进行分析和处理。

通过时频域分析，可以更加准确地提取目标信号，抑制干扰信号和杂波。

四、结论天波超视距雷达的干扰与杂波问题对其正常工作具有较大的影响，因此必须采取相应的信号处理技术来对其进行处理。

雷达fft的速度精确测量方法 -回复

雷达fft的速度精确测量方法-回复雷达FFT的速度精确测量方法是通过利用傅立叶变换的频率解析能力来测量目标的运动速度。

本文将从雷达基本原理、频率测量原理、FFT算法、噪声和杂波的处理以及精确测量方法等方面进行详细介绍。

一、雷达基本原理雷达是利用电磁波的反射原理来测量目标位置和速度的无线电设备。

它通过发送连续波或脉冲信号，并接收目标回波信号，通过信号的时间延迟和频率变化来计算出目标的位置和运动状态。

二、频率测量原理当雷达波与运动的目标相遇时，回波信号的频率会发生变化。

因为回波信号相对于发射信号存在多普勒效应。

多普勒效应是指当目标相对于雷达静止时，回波信号的频率与发射信号频率相同；而当目标向雷达靠近或远离时，回波信号的频率会分别增加或减少。

三、FFT算法快速傅立叶变换(FFT)是一种用于将时域信号转换为频域信号的算法。

它可以将周期性信号的频率谱进行分析。

在雷达应用中，FFT可以将接收到的回波信号变换为频谱，从而提取出目标的频率信息。

四、噪声和杂波的处理在雷达测量中，噪声和杂波都会对频率测量结果产生影响。

对于噪声的处理，可以通过信号滤波和信噪比的提高来减小其影响。

而对于杂波的处理，则需要对杂波的性质进行分析和建模，并采用相应的滤波和抑制算法进行处理。

五、雷达FFT的速度精确测量方法1. 数据采集：首先需要采集雷达接收到的回波信号，通常会采用一段时间内的连续信号，以获取更准确的频谱信息。

2. 时域分析：对采集到的信号进行时域分析，可以得到信号的功率谱密度，并确定信号的主要频率成分。

3. 信号预处理：对信号进行去直流、滤波和归一化等预处理，以便更好地进行频率分析。

4. 傅立叶变换：将预处理后的信号进行FFT变换，得到频谱信息。

5. 频率分析：通过分析频谱图，确定目标回波的主要频率成分，并计算目标的相对速度。

6. 去除杂波和噪声：对频谱进行杂波和噪声的抑制，以提高速度测量的准确性。

7. 速度计算：根据多普勒频移的公式，将频率转换为速度，并得到目标的绝对速度信息。

雷达杂波抑制关键技术研究

雷达杂波抑制关键技术研究摘要：针对防空系统雷达强杂波背景下雷达弱小目标检测问题，在分析传统杂波抑制存在的问题的基础上，梳理了杂波图CFAR检测、检测跟踪联合处理、智能杂波抑制等关键技术，并简要分析其原理及技术途径，并对雷达杂波抑制技术发展趋势进行分析。

关键词：强杂波；CFAR；目标检测1 引言基于雷达信息的探测感知是现代信息化战争中武器装备的核心关键能力，随着低空突防、隐身突防、电磁干扰手段的普遍使用，造成雷达探测感知能力的急剧下降，进而导致防空武器系统的作战效能严重下降。

雷达通过向目标辐射电磁波，然后接收从目标反射回来的电磁波信号，再通过先进的信号处理技术，将有用目标信号从杂波和干扰中提取处理，进而完成目标检测、位置估计、分类识别等功能。

巡航导弹等低空目标可通过超低空自主飞行，利用地球曲率限制或复杂的地理环境实施攻击，雷达对其进行探测时，面临严重的地海杂波问题，为保证武器系统对低空目标的有效作战能力，必须解决强杂波背景下低小慢目标探测问题。

2 强杂波背景下目标检测面临的问题当前，雷达探测面临复杂的地理环境，导引头下视探测以及地基雷达低空或下视探测时不可避免会受到地理环境的制约以及地海杂波干扰。

这些背景杂波强度大，按照实际的测量可得，幅度最强的地杂波可比系统内部的噪声大70 dB 以上。

另外由于地貌变换（如山区）、地表反射特性变化、离散强杂波点等使得杂波出现严重的非均匀/非平稳现象等，给杂波抑制等来严重挑战。

雷达杂波抑制技术经多年发展，目前常用的处理方法主要包括MTI、MTD、PD、STAP及相应的改进设计等，同时也提出了多种目标检测方法，包括CA-CFAR、GO-CFAR、SO-CFAR、OS-CFAR等。

然而，由于当前雷达系统处理中环境的认知有限，杂波抑制滤波器的选择和设计缺乏针对性，目标检测处理仍主要采取针对均匀平稳杂波的方法，多数情况下不满足实际情况，使得杂波剩余较强，目标检测困难。

3 杂波抑制主要关键技术3.1 杂波图CFAR检测技术利用恒虚警检测[1]方法，对杂波背景功率的估计大致有两类，一类是空域检测技术，也称为距离恒虚警检测技术，它将邻近参考单元处理器的输出均值作为检测门限的背景值，主要应用在杂波分布比较均匀的雷达杂波背景中。

雷达原理与系统-杂波与杂波抑制

主瓣杂波
地面雷达的杂波包括从主瓣和旁瓣进入的杂波，RCS的计算可描述为：
C MBc SLc
旁瓣杂波区
旁瓣杂波区
主瓣杂波区
MBc 是主瓣杂波RCS， SLc是旁瓣杂波
图5.7地基雷达杂波几何图(侧视图和下视图)
14
由图5.7可以导出如下关系：
r arcsin(hr / R) e arcsin((ht hr ) / R) Rg R cosr
波也会表现出多普勒展宽，而且成片海杂波散射单元之间的相关性也比地杂波强。
海杂波的后向散射系数与海况、风速、波束相对于风向和波浪的观测角、入射余角、工作频率、极化方式等因素有关。
不同掠射角下海杂波反射系数的统计结果
不同风速下海杂波的平均反射系数
（2）影响海杂波的参数
与地杂波的散射特性相比，海杂波的散射特性与其特殊性，不仅会因海情的
不同表现出不同的散射系数，而且海浪是运动的，即使对于固定的雷达平台，海杂
雷达原理与系统杂波特征与杂波抑制
1
教学内容
✓ 概述 ✓ 杂波特征 ✓ 杂波抑制的性能指标 ✓ 动目标显示(Moving Target Indicator, MTI) ✓ 动目标检测(Moving Target Detection, MTD) ✓ 脉冲多普勒（PD）雷达
2
5.1：概述
“杂波”（Clutter，原意为混乱、杂乱的状态）表示自然环境中客观存在的不需要的回波。杂波包括来自地面及地面人造物体和结构（例如楼房、桥梁、公路、铁路、车辆、高压电缆塔、风电设备等）、海洋、天气(特别是雨)、鸟群以及昆虫等的回波。由于地形的不同（农地、林地、城市、沙漠等），或者海面的不同（海况、相对于雷达观测角的风向），杂波也会在相邻区域上发生变化。通常杂波的功率比目标回波强得多，容易产生假目标信息，“扰乱了”雷达工作，使得雷达难以对目标进行有效的检测。因此，雷达需要排除杂波信号。

地波雷达电离层杂波干扰及抑制措施

科技与创新┃Science and Technology&Innovation ·112·2020年第15期文章编号：2095－6835（2020）15－0112－02地波雷达电离层杂波干扰及抑制措施韦有平（福建厦门同安海军92985部队，福建厦门361100）摘要：地波雷达收发射天线非理想性，导致雷达干扰影响探测性能问题，对电离层杂波干扰多普勒频谱、传播模式等进行了分析。

列举了几种抑制此类干扰的技术措施，为地波雷达抗干扰提供借鉴。

关键词：地波雷达；电离层杂波；干扰抑制；抑制措施中图分类号：TN957文献标识码：A DOI：10.15913/ki.kjycx.2020.15.049地波雷达运行过程中会受到一定程度的干扰，并非处理理想的运行状态，存在着向上发射经天波传播、沿海面传播方式，其中部分能量在运行过程中会经过电离层而放射，天线能够接收这部分能量，在一定程度上干扰了电离层杂波的运行，现实工作中，经常出现的干扰因素为3～10MHz电离层杂波干扰，属于高频段的低端，表现最为明显的运行雷达为距离在400km的远程地波雷达，往往具有3～5MHz 工作频率。

电离层杂波干扰原因复杂，其原因包括电离层分层结构不够平稳、分层结构不够均匀。

为了有效解决这一问题，可以设置一个较大的工作频率，比相应电离层临界频率大，以此缓解地波雷达电离层杂波干扰，使电波传播过程中能够穿透电离层，这种运用方式在消除干扰的同时也增加了发射功率，为了确保探测距离，一般要求在3～5MHz波段以获得较小的衰减。

对电离层杂波特性的解读影响着对抑制电离层杂波干扰以及所能够取得的干扰效果。

1典型的电离层杂波干扰多普勒频谱地波雷达探测基于获得目标的多普勒回波。

大量的地波雷达实测数据表明，电离层杂波可以出现在100km以外的区间，不同的昼夜时间、不同的季节，电离层杂波干扰所影响的距离元、杂波的多普勒频移、多普勒扩展度，以及电离层杂波的强度不同。

雷达杂波自适应抑制技术

．
ｃｕｔｒ．ｈｐｉｌｌｔｒｓｐｒｓｉｎｆｔｒｅｄｔｒｎｄｂｏａｎｅｏｔｕｏｅ，ｉｈｌｔｓＴｅｏｔｅｍａｃｕｔｕｐｅｓｌｓａｅｅｍｉｅｙｃｍｐｒｇｔｕｐｔｗｒｗｈｃｅｏｉｅｒｉｈｐ
第３卷第２１期２１０１年６月
雷达与对抗
ＲＡＤＡＲ＆ＥＣＭ
Ｖ１３Ｎ．０．ｌｏ２
Ｊｎ２Байду номын сангаас１ｕ．Ｏｌ
雷达杂波自适应抑制技术
孙国政卞雷祥２，、
（．１０１９４４部队，河北秦皇岛０６０；．６００２南京电子技术研究所，南京２０３）１０９
１引言
雷达接收信号中不但包含来自运动目标的回波信号，还有从地面、面及空中的云雨、海干扰箔条等背景物体散射产生的杂波信号。由于杂波信号往往比运动目标信号强得多，杂波的存在会严重影响雷达对目标
中图分类号：Ｎ５．Ｔ９８６文献标识码：Ａ文章编号：０９— ４１２ｌ）２— ０ｌＯ１０００（０１００１ — ３
Ｔｅｔｃｎｌｇｆｒｄｒａａｔｅｃｕｔｒｓｐｒｓｉｎｈｅｈｏｏｙｏａａｄｐｉｌｔｕｐｅｓｏｖｅ
ｇｅｔｙｉｒｖｈｅｆｒａｃｓｏｈｙｔｍｔｅｓｅｕｉｍｅｔｒａｌｍｐｏｅｔｅｐｒｏｍｎｅｆｔｅｓｓｅｗｉｌｓｑｐｎ．ｈＫｅｗｏｄｓａａ；ＭＴＩｙｒ：ｒｄｒ；ｍｏｉｇｃｕｔｒｄｐｉｅｃｕｔｒｓｐｒｓｉｎｖｎｌｔ；ａａｔｖｌｔｅｕｐｅｓｏｅ

雷达干涉相消原理

雷达干涉相消原理雷达干涉相消原理是一种利用相干信号相互干涉的技术，用于降低雷达系统中的杂波干扰，提高目标检测和定位的准确性。

该原理基于波的干涉现象，通过对接收到的信号进行干涉处理，使得杂波信号与目标信号的相位差消除或减小，从而实现目标信号的增强。

雷达系统是一种通过发射和接收电磁波来探测和测量目标的设备。

在雷达工作中，杂波干扰是一种常见的问题，它会影响雷达系统对目标的检测和定位能力。

干涉相消技术通过利用多个接收天线接收到的信号之间的干涉关系，将杂波信号的相位差消除或减小，从而提高目标信号的强度和清晰度。

干涉相消原理的核心思想是利用波的叠加和干涉现象。

当多个天线接收到同一目标的回波信号时，由于目标与天线之间的距离不同，回波信号的相位会存在差异。

根据波的叠加原理，当这些信号叠加时，相位差较大的信号将会相互抵消，而相位差较小的信号则会相互增强。

通过合理的信号处理算法，可以将杂波信号的相位差消除或减小，从而使目标信号得到增强。

在雷达系统中，干涉相消技术通常采用多通道接收系统。

通过在雷达系统中增加多个接收天线，可以接收到不同相位的信号。

然后，利用数字信号处理技术对接收到的信号进行处理，通过相位差消除算法实现杂波信号的相位差消除或减小。

最终，得到的信号将是目标信号的增强后的结果，从而提高雷达系统的性能。

雷达干涉相消原理在军事、航空、天文等领域具有广泛的应用。

在军事领域，干涉相消技术可以提高雷达系统的抗干扰能力，增强对敌方目标的探测和定位能力。

在航空领域，干涉相消技术可以减小飞机上的雷达系统受到的干扰，提高飞机的飞行安全性。

在天文领域，干涉相消技术可以用于天文观测，提高对天体的测量和探测能力。

雷达干涉相消原理是一种利用相干信号相互干涉的技术，通过消除或减小杂波信号的相位差，提高雷达系统的性能。

这种技术在各个领域都具有重要的应用价值，对于提高雷达系统的性能和功能具有重要意义。

相信随着科技的不断发展和进步，雷达干涉相消原理将会得到更广泛的应用和发展。

信号处理技术在雷达中的应用

信号处理技术在雷达中的应用雷达是一种利用电磁波的反射和散射来探测目标的仪器。

利用雷达可以快速、准确地探测到目标的位置、速度和方向等信息，而这些信息对于军事、民用等方面都有很重要的意义。

而在雷达中，信号处理技术则是至关重要的一环。

本文将介绍信号处理技术在雷达中的应用。

一、信号处理技术在雷达中的作用信号处理技术是指将采集到的信号进行处理以提取目标信息的一系列技术。

在雷达中，信号处理技术起到了至关重要的作用。

传统雷达采用的是模拟信号处理技术，而现代雷达则采用数字信号处理技术。

信号处理技术在雷达中的主要作用有以下几个方面：1. 去除杂波和干扰雷达在探测目标时，其发射出的信号会遭遇到一些杂波和干扰，而这些干扰如果不进行处理，就会影响到雷达的探测效果。

信号处理技术可以通过滤波、降噪等手段去除杂波和干扰，从而提高雷达的抗干扰性能。

2. 提取目标信息雷达探测到目标后，需要提取出目标的位置、速度、方向等信息。

信号处理技术可以通过解调、频谱分析、卷积等手段从信号中提取出目标信息，从而实现雷达对目标的精确探测和识别。

3. 集成雷达数据雷达在探测目标时会产生大量的数据。

信号处理技术可以对这些数据进行集成处理，从而实现多雷达的协同探测和目标跟踪。

4. 增强雷达性能信号处理技术可以通过改进雷达算法、优化雷达设计等手段来增强雷达的性能。

例如，可以通过最小二乘法对雷达数据进行处理，从而提高雷达的探测精度和分辨率。

二、基于数字信号处理的雷达随着数字技术的不断发展，数字信号处理技术逐渐成为雷达中不可或缺的一环。

利用数字信号处理技术，可以更加准确、快速地探测目标，提取目标信息，同时还可以更加容易地集成多雷达数据，实现多雷达的协同工作。

数字信号处理技术主要包括数字滤波、快速傅里叶变换、数字信号处理器等。

其中，数字信号处理器是一种专门用于处理数字信号的处理器。

利用数字信号处理器，可以对雷达数据进行实时处理，从而提高雷达的探测性能和实时性。

汕尾气象雷达异常海杂波的分析及处理

第３３卷第５期
２１年ｌ０１０月
ｄｉ１．９９ｊｉｎ１０ｏ：０３６／．ｓ．０７—６９．０１０．１ｓ１０２１．５０９
广东气象
ＧｕｎｇｏｔｏｏｏｙａｄｎｇＭｅｅｒｌｇ
Ｖｏ．３１３０ｃｏｅｔｂｒ
勒非气象回波——海杂波。本文对汕尾气象雷达在实际１作中遇到的异常海杂二波进行分析，并尝试提供排查出现异常海杂波原因的思路和处理方法。
站２１年４— ０１５月的实际观测中却发现，本站的海杂波
还具有如下的特别之处：（）１频繁出现，曾消除过，不最多是被海上降水气象
务试运行中。
汕尾雷达站位于２。９１Ｎ，１。１２ ” 雷达高度２４ ” １５２１Ｅ，
２汕尾雷达站的异常海杂波
如前所述，海杂波一般具有出现时间不确定、发现于
低仰角近处、具有强度和速度等特征；而在汕尾气象雷达
为３０３ｍ。与内陆不靠海的雷达站相比，２．汕尾站的雷达濒临沿海，在实际试运行当中，频繁发现一种特殊的多普
杂波的干扰后，零速度等值线大致呈Ｓ型分布。
通过汕尾雷达站与周边雷达站点的回波对比，可也以看出汕尾站海杂波的一些特点。
由图２可见，于内陆的广州雷达站，位无论是否有超折射回波存在，都基本观测不到海杂波；而与汕尾同样位于沿海的深圳雷达站，２１年４月２在０１６日０：０存在超８０折射回波的情况下，杂波和陆地上的地物杂波都很明海显，４月２但５日１０７：０无超折射回波存在时，基本观测

雷达杂波抑制方法

雷达杂波抑制方法有多种，包括消原理、数字对消器设计、空时自适应处理技术等。

1. 消原理利用固定目标、地杂波等与运动目标处于同一距离单元时，前者的回波通常较强，以至于运动目标
的回波被淹没其中。

通过将同一距离单元在相邻重复周期内的脉冲做相减运算，可以消除固定目标回波和慢速运动的杂波，保留运动目标回波。

2. 数字对消器设计本质上是数字滤波器，根据所设计滤波器的幅频响应特性，可以滤除相应频率的信号分
量。

常用的MTI滤波器为延迟线对消器，根据对消次数的不同，可分为单延迟线对消器、双延迟线对消器和多延迟线对消器。

其中，单延迟线对消器结构简单，性能较差；双延迟线对消器性能较好，但结构复杂；多延迟线对消器性能最好，但结构最复杂。

3. 空时自适应处理技术是一种优化的处理方法，在空时二维域联合处理，能够在杂波处自适应地形成深凹
口，从而滤除杂波，获得较高的输出信杂噪比(SCNR)。

此外，还有一些新的方法，如基于面阵的特征值分解法、基于Hankel矩阵的SVD方法以及海杂波距离相关抑制法等。

在实际应用中，可以根据具体需求选择合适的雷达杂波抑制方法。

雷达杂波环境恒虚警率处理的实现

ｄｓｕｓｅｈｅｐｒｎｉｌｆｒｄａｉｃｓｓｔｉｃｐｅｏａｒＣＦＡＲｔｃｉｎＲａｌｉｓｒｂｕｉｎｃｕｔｅｃｄｅｅｔｏｎｉｙｅｇｈｄｉｔｉｔｏｌｔｒｂａｋｇｒｕｎｏｄ，
ＡｂｔａｔＣｏｓａｔｆｌｅａａｍａｅＣｓｒｃ：ｎｔｎａｓｌｒｒｔ（ＦＡＲ）ｄｔｃｏｎｉｐｒａｔｐｒｆａａｉｎｌｒ — ｅｅｔｒｉａｓｍｏｔｎａｔｏｄｒｓｇａｏｒｐ
ｃｓｏ．ＴｈｉａｅｓｒｂｅｈｕｏｍａｉａａｔｃｉｎａｄＣＦＡＲｒｅｓｎｅｈｏｓ，ｅｓｒｓｐｐｒｄｅｃｉｓｔｅａｔｔｃｒｄｒｄｅｅｔｏｎｐｏｃｓｉｇｍｔｄ
胡可欣，爱明胡
（国电子科技集团公司３中８所，肥２０３）合３０１
摘要：恒虚警率检测器是雷达信号处理机中的重要组成部分。对雷达自动检测和恒虚警率处理方法进行了
综述。论了瑞利分布杂波背景中雷达目标恒虚警检测的原理，述了实现杂波背景中雷达目标恒虚警检讨阐
数也可以看作恒定的。杂波的来源随着雷达波
１瑞利杂波干扰环境常用的恒虚
警技术
１１均值类恒虚警率处理．在空域ＣＡＲ检测中，典型的是Ｃ，Ｆ最Ａ＿Ｇ（，（．ＷＣ — Ｆ）Ｓ）和．ＡＣＡＲ检测，它们均利用前沿

雷达回波的杂波分析与系统改进

２０１３年第６期
柳桃荣等：雷达回波的杂波分析与系统改进
６２５
率：１０ＭＨｚ；系统重复频率：５００Ｈｚ。弱目标和大目标分别通过８位Ａ／Ｄ和信号处理的脉冲压缩和ＦＦｒ处理后的结果如图１１、图１２所示。
１
接收机饱和的措施，将在暂停脉冲内的最后一个脉冲产生一次全距离的衰减码，最大衰减控制范围的衰减
图１２强目标的ＦＦＴ输出结果
量３０ｄＢ；根据衰减后的各距离单元幅度值决定各单
元的衰减码，存人ＲＡＭ中，作为该ＣＰＩ内以后所有脉
４结语
本文针对某雷达杂波剩余大，到雷达站采集了实际回波的Ａ／Ｄ变换器输出的正交Ｉ、Ｑ信号，对剩余较多的杂波区域信号按照实际雷达的信号处理流程进行了仿真处理，并对关注的杂波区域采用不同的ＦＩＲ滤波器加权、提高滤波器改善因子等措施，均未得到明显的画面改善效果。分析认为地物杂波强
图１７ＤＡＧＣ控制曲线
对强、弱目标能更好的兼顾，而８ｂｉｔ的Ａ／Ｄ系统在
改进措施３：增加匿影天线和匿影接收通道，
保证强信号不饱和的条件下无法兼顾弱信号检测性
能，对系统的小信号检测能力有较大影响。改进措施２：扩大接收机动态范围，增加灵敏度

雷达杂波抑制matlab

雷达杂波抑制matlab
雷达杂波抑制是雷达信号处理中的一项重要技术，用于提高雷达图像的清晰度和目标检测的准确性。

在MATLAB中实现雷达杂波抑制的方法有很多种，下面是一种基于中值滤波的简单杂波抑制方法：
1. 导入雷达回波数据：使用MATLAB中的imread函数导入雷达回波数据，例如：
```matlab
img = imread('radar_data.png');
```
2. 转换为灰度图像：如果雷达回波数据是彩色图像，需要将其转换为灰度图像，例如：
```matlab
gray_img = rgb2gray(img);
```
3. 应用中值滤波：使用MATLAB中的medfilt2函数对灰度图像进行中值滤波，例如：
```matlab
filtered_img = medfilt2(gray_img);
```
4. 显示滤波后的图像：使用MATLAB中的imshow函数显示滤波后的图像，例如：
```matlab
imshow(filtered_img);
```
需要注意的是，这只是一种简单的雷达杂波抑制方法，对于不同的雷达系统和杂波特性，可能需要采用不同的方法和算法进行杂波抑制。

因此，建议根据实际情况选择适合的算法和方法进行雷达杂波抑制。
