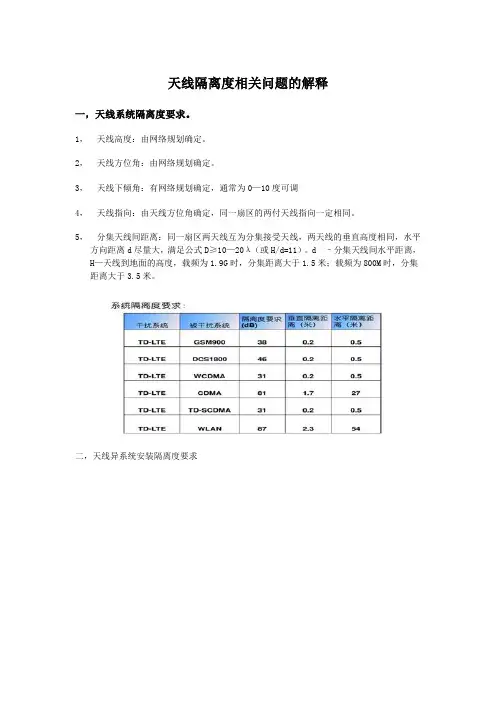

天线隔离度的相关问题解释

天线隔离度相关问题的解释
一，天线系统隔离度要求。

1，天线高度：由网络规划确定。

2，天线方位角：由网络规划确定。

3，天线下倾角：有网络规划确定，通常为0—10度可调
4，天线指向：由天线方位角确定，同一扇区的两付天线指向一定相同。

5，分集天线间距离：同一扇区两天线互为分集接受天线，两天线的垂直高度相同，水平方向距离d尽量大，满足公式D≥10—20λ（或H/d=11）。

d –分集天线间水平距离，H—天线到地面的高度，载频为1.9G时，分集距离大于1.5米；载频为800M时，分集距离大于3.5米。

二，天线异系统安装隔离度要求
三，天线隔离度的注意事项
全向天线：1）铁塔鼎平台安装全向天线时，天线水平间距必须大于4m
2）全向天线安装于铁塔塔身平台上时，天线与塔身的水平距离应大于3m
3）同平台全向天线与其它天线的间距应大于1.5m
4）上下平台全向天线的垂直距离应大于1m
定向天线：1）同一小区两单极化天线在辐射方向上间距应大于4m（最小不小于3.5m）
2 )相邻小区间两天线间距应大于0.5m
3）上下平台间天线垂直分极化距离应大于1m
900MHz天线和DCS1800MHz天线安装与同一平台上时，天线水平间距应大于1m。

微波天线与GSM天线安装于同一平台上时，微波天线朝向应处于GSM同一小区两天线之间。

直放站中的施主天线和重发天线应满足水平距离≥30m，垂直距离≥15m
GPS天线安装位置应高于其附近金属物，与附近金属物水平距离≥1.5m，两个或多个GPS天线安装时要保持2m以上的间距。

天线隔离度

CDMA系统：两发射天线之间以及发射和接收天线之间，隔离度至少30dB；天线垂直布置：Lh=28+40log(k/λ)(dB)天线水平布置：Lv=22+20log(d/λ)-(G1+G2)-(S1+S2)(dB)其中k为两天线的垂直距离,d为两天线的水平距离;G1,G2分别为两天线的增益;S1,S2分别是两天线的夹角方向的副瓣电平.以上天线隔离度公式中，λ为载波的波长，k为垂直隔离距离，d为水平隔离距离，G1 、G2分别为发射天线和接收天线在最大辐射方向上的增益（dBi），S1、S2分别为发射天线和接收天线在90°方向上的副瓣电平（dBp）。

通常65°扇形波束天线S约为-18dBp，90°扇形波束天线S约为-9dBp，120°扇形波束天线S约为-7dBp，这可以根据具体的天线方向图来确定。

全向天线的S为0。

关于直放站收发天线的隔离度天线隔离度即信号从直放站前向输出端口至前向输入端口（或者从反向输出端口至反向输入端口）的路径衰减值，与直放站设备本身没有关系，它取决于施主天线和重发天线的安装位置，与垂直及水平的距离、相向的角度有关。

其大小直接影响直放站的增益配置，关系到直放站系统的稳定。

施主天线和重发天线之间隔离度较大，才能提高主机增益，获得较大的输出功率。

天线之间的隔离是多方面因素共同作用的结果，主要包括空间隔离(水平隔离度和垂直隔离度)及建筑物隔离。

按照工程设计要求，天线隔离度L（dB）应大于直放站最大工作增益Gmax 约10dB～15dB，若取值12dB，考虑通常情况下Gmax为90 dB，故L一般应不小于102 dB。

●水平隔离度Lh是收发信天线在水平间隔距离上产生的空间损耗，表示公式如下:Lh=22.0+20lg(d/λ)-(Gt+Gr)+(Dt+Dr)（1）其中:22.0为传播常数;d为收发天线水平间隔(m);λ为天线工作波长(m);Gt、Gr分别为发射和接收天线的增益(dB);Dt、Dr分别为发射和接收天线的水平方向性函数造成的损耗,具体数值可以在天线方向图中查得，当上下行天线夹角为180°时，方向性损耗即为天线的前后比。

天线隔离度

5G NR天线隔离度5G NR（2.6GHz频段）与其它无线系统共址时，需预留足够的干扰隔离距离规避干扰，同时多系统共址时需要预留不同天馈系统间的安装和维护空间，因此建议：（1）5G NR（2.6GHz）系统与D频段TD-LTE系统邻频，需要时隙对齐避免交叉时隙干扰。

（2）5G NR大规模天线阵与GSM/NB-IoT（900MHz）CDMA 1X/NB-IoT（800MHz）/FDD LTE（900MHz和1.8GHz）/WCDMA/FDD LTE（2.1GHz）/TD-SCDMA（A频段）/TD-LTE（F频段）/5G NR（3.5GHz）/5G NR（4.9GHz）定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.5m；垂直距离≥0.3m。

（3）5G NR大规模天线阵与DCS定向天线之间间距要求：并排同向安装时，水平隔离距离≥0.9m；垂直距离≥0.3m。

（4）如果安装空间有限，可以适当缩减隔离距离，以不影响天馈系统安装和维护为宜。

同时隔离距离不应该小于下表所示数值：表 10.1-1 5G NR（2.6GHz频段）与其它移动通信系统共站站时的隔离距离要求1.15G NR（2.6GHz频段）与其他无线电台（站）的干扰协调根据中国人民共和国无线电频谱划分方案，在5G NR系统使用的2600MHz频段（2500~2690MHz）附近，有低端和高端无线系统存在。
