雅马哈贴片机编程方法
YAMAHA-YV100Ⅱ-SMT贴片机操作
YAMAHA-YV100ⅡSMT贴片机操作一、编辑新程序YV1001、进入2-data 选择建立新程序；YV1002、进入到程序编程画面，选择PCB尺寸设定（PCB Info）；①先设定PCB尺寸（PCB size）就是PCB本身的宽度；按Esc选择B-7设定好轨道宽度。
②在B-7选择主挡板顶针顶起和皮带转动，把PCB板放入，在进行固定（注意：固定的PCB在一平面上，用手移动PCB不会上下左右晃动）；③选定最佳MARK点和原点和MARK点并设定MARK点为使用状态；④设定好打板时的固定方式：PCB Fix Device 一般为Edge clamp；3、按F3进入主页面选择MARK点设定（MARK Info）①先在PCB info 中使视频对准你设定的MARK点坐标；②设定好你选MARK点的尺寸（）、大小（）、形状（shape type）、是否反光（surface type）、扫描面积（search area）：一般2-3倍；（按F4翻页、Tab换栏目）；③按F6进入到MARK点验证画面，调整MARK亮度补偿（MARK Threshold）、误差值（Tolerance %）、扫面面积（search area）一定使MARK点通过；（注意：误差值不能超过40%否则打板时会误差很大打不准）；4、进入到MOUNT Info贴片点坐标设定，最好MARK点先验证（使确定的贴片点坐标更加准确）再进行贴片位置选定，注意：选定贴片位置坐标要居中、方向（角度：从12点钟逆时针开始0°-360°）确定；5、进入到Component Info物料设定（快捷键：F4翻页、F8可看你所规定尺寸的图、F6识别、shit+F7数据反馈回数据库、F7调数据库、A3查看数据库、F8可以看自己画的图、A4查看元件封装）：取名称，可用游标卡尺测出物料的X轴、Y轴、Z轴方向的长度并写入，按F6选择站台放入物料选择吸嘴进行验证；经验分享：①物料可直接调用选项：530-539 铝电容；550-572钽电容；600-615三极管；620-622三极管；699-725 IC芯片；520-527MELF二极管（数字从小到大封装依次增大）；②吸嘴：31 的选择1608/3216/2125；32 的选择4532/5650/7343/MELF；33的选择SOP20.封装：0805对应2125；1206对应3216；0603对应1608；0402对应1005.③取料高度，一般情况可设置为是：电阻0.2mm；二极管0.8-1.0（正朝下、负朝上）④编辑IC芯片物料：首先注意扫描的角度和你所画的图（F8）是不是在同一个方向，不是可设置取料角度（pick angle deg）使物料和你所画的图在同一个方向再进行验证；IC的一些设定，Lead Number N：N向零件的脚数；Lead Number E：E向零件的脚数；Reflect LL：脚长；Lead Width：脚的宽度；Co-planarity一般设置为Not Use；⑤验证（F6）：Search Area mm（扫描面积）QFP208设定6mm；QFP100设定5mm；SOP8-32设定4mm；603-3216/4148/3906设定2.5mm。
YAMAHA贴片机离线编程
YAMAHA贴片机离线编程
第一章、格式转化
加工单位所给的BOM文件一般都是Excel表格文件，首先要对Excel表格进行简单整理。
?如果BOM文件是文本文档（*.txt）或其他格式文档，可以用Excel来打开，将其转换成Excel表格文件再整理，如下：
1.整理文件:?以表格格式打开BOM文件
导入所需文件
设置文本格式
在分隔符号选项处，分别勾选“Tab键”、“空格”两个选项。
如图：
打开BOM文件后，保留BOM文件中的点位名称、原件编号、贴装坐标及角度坐标。
删除其它辅助信息。
整理如下图示：
在首行插入一行，输入“#MOUNT#”?在尾行输入“#END#”
设置表格格式：字体居中
设置坐标数据，统一小数点位数
图示如下：
2.保存文件?将整理好的Excel表另存为
保存位置选择一个容易找到的地方，这里我们选择保存到桌面。
注意：在保存类型一栏，选择为“带格式文本文件（空格分隔）”的格式。
点击保存,会弹出一个对话框，点击确认。
保存好的文件如下图：
第二章、编辑Font文件
说明：Font格式文件是基板资源管理器唯一识别的文件格式，在离线编程中必须使用符合程序文件的Font文件，否则将无法编辑。
Font文件可以看做是数据转换时的“通行证”
从开始菜单找到并打开“基板资源管理器”。
打开基板资源管理器 Ascii Font Edit 编辑Font 文件 :
编辑Font文件出现下面窗口:
在File中打开Open(ASCIIFile)…整理好的坐标文件。
找到刚才另存为的文件，选择后单击打开。
yamaha贴片机操作教程
程 序 编 辑 ---标 记 信 息（MARK INFO）<4>
MARK测试时，得出红框 内提示时，表示测试通过， 反之不通过，需重新设定 相关参数
使用[PARAM SEARCH]检测 MARK信息时，所得出的圆圈越多， 越靠前面的数字，表示MARK信息 越精确，反之如得出的结果没有圆 圈，全是“—”，则表示信息有错 误，无法识别，需重新设定MARK 参数
对策：如下依次确认各工程潜在因素 SOLDER印刷 MOUNT坐标
元件参数（NOZZLE，FEEDER）
• • • • • • • •
元件抛料： 原因分析：1.FEEDER不良，间距错误，弹簧、轴承不良 2.NOZZLE不良，堵塞，破损，型号错误，无弹性 3.元件参数不良，尺寸，光照强度，及PICK/MOUNT TIME（SPEED） 4.其他：电磁阀，头杆无弹性，镜头，R轴错位 [注：这些属于设备异常，一般很少发生] 对策：如下依次确认各工程潜在因素 FEEDER NOZZLE
E.方向元件引脚数量 E.方向元件引脚长度 E.方向元件引脚宽度 两个元件引脚之间的间距
程 序 编 辑 ---贴 装 信 息 （MOUNT INFO）
元件位置号
贴装坐标参数
贴装角度参数
局部不良MARK
元件FEEDER位置 号，此号码必需与 FEEDER相对应， 否则会发生错料严 重不良
6号贴片头 执行贴装 局部MARK
程序编辑
基板信息 贴装信息 元件信息 标记信息 拼板信息 局部标记信息 局部不良标记信息 从（2/DATA/M）/ （1/EDIT—DATA）/D1 该界 面的快捷键为[CTRL+F5] 可进入程序编辑界面，如图所 示，选择生产所需程序进行编 辑
雅马哈贴片机编程方法
雅马哈贴片机编程方法第一章零件认识与介绍常见的SMD零件包装方式CHIP/MELF/TR/SOP(SOIC)/SOJ/PLCC/QFP/BGA、电阻[ R ] [ RN ] [VR]CHIP=有公制/英制两种规格,在台湾说法以英制为准,常用的CHIP零件如下表:零件规格长(L) 宽(W) 厚(T) REMARK 0402(英)/1005(公) 1、0mm 0、5mm 0、4-0、7mm 0603(英)/1608(公) 1、6mm 0、8mm 0、4-1、0mm 0805(英)/2125(公) 2、0mm 1、25mm 0、5-1、0mm 1206(英)/3216(公) 3、2mm 1、6mm 0、6-1、2mm CHIP分电阻及电容,偶尔有电感/特殊规格等零件,一般平面四方称为CHIP、A、电阻在PC板简称[ R ], 排阻称[ RN ], 可变电阻称[ VR ]a1、R的误差值有J Type=+/-5% (常用)以3位数字显示、F Type=+/-1% (精密)以4位数字显示、J Type 零件外观显示=电阻值000=1Ω100=10Ω101=100Ω102=1KΩ103=10KΩ104=100KΩ105=1MΩF Type 零件外观显示=电阻值1R2=1、2Ω1000=100Ω1001=1KΩ1002=10KΩ1003=100KΩ1004=1MΩRN与J Type一样外观显示, 在主机板常见规格1206、SMD的RN有8个点吃锡, 不像1206有2个点吃锡、VR用在通信产品上, 有2/3个吃锡点、B、主机板(MAIN BOARD)常见的电阻规格0603/0805/RN…C、通信产品因高频关系, 常见的电阻规格0603/1608/VR, 但会以F Type出现居多、D、零件的趋势渐被0603所取代, 主要LAYOUT及机板的密度(Notebook)的需求加上材料的耐压特性及锡膏与钢板精度都已克服, 以后0603零件会逐渐普遍、电容[ C ]A、电容在PC板简称[ C ], 它的外观没有数字可供分辨, 通常颜色愈浅, 电容值愈小、a1、C的误差值有Z Type=+80%, -20%(常用104Z)M Type=+10%, -10%K Type=+20%, -20%(常用103K)J Type=+/-5%F Type=+/-1%它的电容值换算1P10P100P=101P=0、0001uf1000P=102P=0、001uf=1n10000P=103P=0、01uf=10n100000P=104P=0、1uf=100n *104P用在主机板的IC旁SOP的10pin-20pin1000000P=105P=1uf *工厂的写法与说法104P10000000P=10uf(用在主机板的5V, 过滤电流噪声)电容有正负极性之分, 有Mark为正极(料带前进的右)SMD电容因特性及耐压等关系有不同的材料电容材料以分陶瓷/钽质/电解以计算机主机板瞧在286时代都以DIP+PLCC零件为主, 当时的PLCC不就是直接焊在PC板上, 都会安装在一个零件座上(SOCKET), 也瞧不到1206的踪迹、二极体[ C ] /晶体管/电感/震荡器[ QUARTZ ]二极体[ D ]二极体有IN4148/ZD 5、6V(极纳稳压)及整流二极体IN4001/IN4002及发光二极体,俗称LED、IN4148有在主机板上顺流之用(SIZEΦ1、4mm*3、4mm)ZD5、6V用在Power部份主要限流电压、(SIZEΦ1、4mm*3、4mm)IN4001用在Power部份主要将AC电压转成DC之用(SIZEΦ2、5mm*3、4mm), 现已改成桥式整流器所取代、LED主要显示用, 市场已出现双色,红,黄,绿,缺蓝、二极体有正负极之分, 有Mark为负极(料带前进的左)电感[ L ]电感规格有HZ(计量单位:亨利), 用电表量=0Ω线圈晶体管[ Q ]主机板有2N3904,2N3906常见两种、通信产品规格更多有3,4,5,6只脚, 形状长方及圆形加十字……在5,6只晶体管, 其实它就是IC零件之类, 用在B、B、CALL之类性产品、SOP/SOJ/PLCC/QFP(CHIP SET)/BGA[ U ]SOP外观2边向外弯, 脚数有8,14,16,20……SOJ外观2边向外弯, 脚数有20,24,28,32,40,44, 主要DRAM, SRAM……TSOP外观2边向外, 脚数有20,24,28…… PCMCIA, Fast IC卡, 主要它的零件厚度在1、0mm以下、PLCC外观4边向内弯, 脚数有20,28,32,44,54,68,84、QFP外观4边向外弯, 脚数有44-256pin, PITCH(脚与脚的间距)0、8-0、3之间、主机板常见SOP零件74系列7404/F244/F245/ALS244/LS244/75232(1488,1489)SOJ用在SIMM MODULE 如主机板72pin simm、第二章YAMAHA 程式编写步骤开机:0-1 打开电源0-2 等机器自我测试完成后, 光标移至2/DATA/M, 按[ENTER], 进入第二层<<MODE>>、0-3 光标移至4/MANUAL, 按[ENTER], 进入第三层<COMMAND_LIST>、0-4 游标移至B6 INIT、ORIGIN, 按[ENTER], 开始归原点、0-5 归完原点,按[ESC], 再按[ENTER], 跳回第二层<<MODE>>、建立新档案:1-1 光标移至1/EDIT_DATE, 按[ENTER], 进入第三层<COMMAND_LIST>、1-2 游标移至D2 CREAT PCB DATA, 按[ENTER], 建立PCB档案、1、输入欲建立之档名、2、按[SPACE], 选择EXEC后, 按[ENTER]执行、1-3 游标移至D1 SWITCH PCB DATA, 按[ENTER], 开启PCB档案、1、用上下键选择欲开启之文件名称后, 按[ENTER]开启、2、或直接键入文件名称, 光标会自动跳到与输入名称相同或近似的文件名称上, 再按[ENTER]开启(VER、1、12以后)、1-4 选择PCB INFO、, 按[ENTER]、编写PCB INFORMATION:2-1 按[ESC], 进入第三层<COMMAND_LIST>、2-2 光标移至B7 CONVEYOR UNIT, 按[ENTER], 进行PCB定位、(一) 使用LOCATE PIN定位1、游标移至CONVEYOR WIDTH上, 按[ENTER]、2、输入PCB宽度, 按[ENTER, 轨道自动调整为所输入的宽度、3、游标移至MAIN STOPPER上, 按[ENTER], 升起MAIN STOPPER、4、将PCB放在输送带上、5、游标移至CONVEYOR MOTOR上, 按[ENTER], 将PCB送入定位, 待PCB与MAINSTOPPER相碰后, 再按一次[ENTER], 停止输送带、6、游标移至LOCATE PIN上, 按[ENTER], 升起LOCATE PIN、7、按下紧急开关、8、放松锁定LOCATE PIN 2与PUSH IN 的卡榫、※实机讲解、9、调整LOCATE PIN 2至正确插入第二个定位孔、10、锁紧卡榫、11、解除紧急开关, 并按[READY]、12、游标移至PUSH UP上, 按[ENTER], 升起底板、13、调整PUSH UP ROD高度、※实机讲解、14、游标移至MAIN STOPPER上, 按[ENTER]放下MAIN STOPPER、15、按[ESC], 跳回第三层<COMMAND_LIST>、(二) 使用EDGE CLAMP定位1、游标移至CONVEYOR WIDTH上, 按[ENTER]、2、输入PCB宽度, 按[ENTER], 轨道自动詷为所输入的宽度、3、游标移至MAIN STOPPER上, 按[ENTER], 升起MAIN STOPPER、4、将PCB放在输送带上、5、游标移至CONVEYOR MOTOR上, 按[ENTER], 将PCB送入定位, 待PCB与MAIN STOPPER相碰后, 再按一次[ENTER], 停止输送带、6、游标移至PUSH UP上, 按[ENTER], 升起底板、7、调整PUSH UP ROD高度、8、游标移至EDGE CLAMP上, 按[ENTER], 夹起板边、9、游标移至PUSH IN上, 按[ENTER], 升起PUSH IN、10、按下紧急开关、11、放松锁定LOCATE PIN 2与PUSH IN的卡榫、※实机讲解、12、调整PUSH IN至刚好碰到PCB尾端、13、锁紧卡榫、14、解除紧急开关, 并按[READY]、15、游标移至MAIN STOPPER上, 按[ENTER], 放下MAIN STOPPER、16、按[ESC], 跳回第三层<COMMAND_LIST>、2-3 光标移至B0 TEACHING, TRACE CONDITION, 按[ENTER], 设定及启动MOVING CAMERA、1、选择CAMERA, 按[ENTER]、2、选择速度(任意), 按[ENTER]、3、设定使不使用FIDUCIAL, 选择NOT USE, 按[ENTER]、2-4 Teaching PCB ORIGIN坐标、1、在PCB上选定易目视的位置,如PAD转角、2、按住YPU上的JOYSTICK按键、3、推游戏杆,并从VISION MONITOR上观察就是否已移至选定的位置上、4、移到定位点后, 按两次[F10], 自动输入X与Y坐标、2-5 Teaching PCB FIDUCIAL坐标, 设为USE、1、在整块PCB上选定光学识点(对角)、2、按住YPU上的JOYSTICK按键、3、推游戏杆, 并从VISION MONITOR上观察就是否已移至选定的位置上、4、移到定点后, 按两次[F10], 自动输入X与Y坐标、5、再把SKIP?项, 设为USE, 表示要使用、2-6 Teaching BLOCK FUDUCIAL坐标,并设为USE、1、在BLOCK上选定光学辨识点(对角)、2、按住YPU上的JOYSTICK按键、3、推游戏杆,并从VISION MONITOR上观察就是否已移至选定的位置上、4、移到定点后, 按两[F10], 自动输入X与Y坐标、5、再把SKIP?项, 设为USE, 表示要使用、2-7 选择PcbFixDevice(定位方式)、1、游标移至PcbFixDevice、2、按[SPACE], 选择定位方式、2-8 按[ESC], 进入第三层<COMMAND_LIST>、2-9 按[F3]或游标移至A1 MAIN WINDOW按[ENTER], 选择MARK INFO、, 按[ENTER]、编写MARK INFORMATION:3-1 任意输入MARK NAME、3-2 按[TAB], 切换至MARK TYPE INFO、子窗口、3-3 按[ESC]进入第三层<COMMAND_LIST>、3-4 游标移至A3 VIEW DATABASE No、, 按[ENTER],在DATABASE中选择适当的MARK编号后,按[ENTER]、3-5 按[F7],复制DATABASE的设定、3-6 检查MARK TYPE就是否正确(FIDUCIAL/CAMERA)、3-7 按[F4],切换至MARK SIZE INFO、子窗口、3-8 测量并输入MARK OUTSIZE、3-9 按[F4],切换至VISION INFO、子窗口、3-10 检查MARK SHAPE就是否正确、3-11 检查MARK SUPFACE TYPE就是否正确、3-12 按[F6], 进行视觉辨识调整、1、光标移至FIX PCB, 按[ENTER], 进行PCB定位、参考2-2、2、游标移至TEACH MARK, 按[ENTER]两次、3、按住YPU上的JOYSTICK按键、4、推游戏杆, 并从VISION MONITOR上观察就是否已移至MARK位置上、5、已移至MARK位置上后, 按[ENTER]、6、光标移至VISION TEST, 按[ENTER], 进行辨识、7、若失败, 将游标移至PARM、SEARCH, 按[ENTER]做参数搜寻、8、完成参数搜寻后,将游标移至VISION TEST, 按[ENTER]、9、若失败,重复步骤7; 若仍失败, 请检查MARK OUT SIZE就是否正确、直到VISION TEST成功、10、成功后, 游标移至EXIT, 按[ENTER]跳出、3-13 按[ESC]进入第三层<COMMAND_LIST>、3-14 按[F3]或游标移至A1 MAIN WINDOW, 按[ENTER], 选择BLOCK REPEAT INFO、,按[ENTER]、编写BLOCK REPEAT INFORMATION:4-1 输入各BLOCK REPEAT点的名称、4-2 按[ESC]进入第三层<COMMAND_LIST>、4-3 游标移至B0 TEACING, TRACE CONDITION, 按[ENTER]、1、选择CAMERA, 按[ENTER]、2、选择速度(任意), 按[ENTER]、3、设定使不使用FIDUCIAL, 选择USE, 按[ENTER]、4-4 第一个BLOCK REPEAT点的坐标取与PCB ORIGIN一样, 故坐标为(0, 0)、4-5 其余BLOCK REPEAT点则取各BLOCK上与第一个BLOCK上的BLOCK REPEAT点相同的位置、1、按住YPU上的JOYSTICK按键、2、推游戏杆, 并从VISION MONITOR上观察就是否已移至正确位置上、3、移到定点后, 按两次[F10], 自动输入X与Y坐标、4-6 输入各个BLOCK与第一个BLOCK比较后的旋转角度、4-7 按[ESC],进入第三层<COMMAND_LIST>、4-8 按[F3]或游标移至A1 MAIN WINDOW, 按[ENTER], 选择COMPONENT INFO、, 按[ENTER]、编写COMPONENT INFORMATION:5-1 任意输入各种零件名称(所有零件都要做以下CHECK)、5-2 按[TAB], 切换至USER ITEM子窗口、5-3 游标移至DATABASE NO、上、5-4 游标移至2/1/A3, 按[ENTER], 在DATABASE中选择适当的COMPONENT编号后,按[ENTER]、5-5 按[F7], 复制DATABASE的设定、5-6 检查COMP、PACKAGE、5-7 检查FEEDER TYPE、5-8 检查REQUIRED NOZZLE、5-9 检查ALLGNMENT MODULD、5-10 按[F4], 切换至PICK&MOUNT子窗口、5-11 检查PICK UP ANGLE、5-12 检查PICK HEIGHT及MOUNT HEIGHT、5-13 检查DUMP WAY、5-14 检查MOUNT ACTION、5-15 检查PICK SPEED及MOUNT SPEED、5-16 检查PICK VACUUM及MOUNT VACUUM、5-17 按[F4], 切换至TRAY子窗口、5-18 检查X及Y-COMP、AMOUNT、5-19 检查X及Y-COMPPITCH、5-20 检查X及Y-CURRENTPOS、5-21 检查WASTESPACE ( L )及WASTESPACE( R )或PALLETSTART及PALLET-END及PALLET-CURRENT、5-22 检查X及Y-TRAYAMOUNT、5-23 检查X及Y-TRAYPITCH、5-24 检查X及YCURRENTTRAY、5-25 检查COUNTOUTSTOP、5-26 按[F4], 切换至VISION子窗口、5-27 检查ALIGNMENT TYPE、5-28 按[F4], 切换至SHAPE子窗口、5-29 检查BODY SIZE X及Y及Z、5-30 检查LEAD NUMBER、5-31 检查REFLECTLL、5-32 检查LEAD PITCH、5-33 检查LEAD WIDTH、5-34 检查MOLD SIZE X及Y、5-35 按[F6], 进行视觉辨识调整、5-36 所有零件都做完后, 按[F3]或游标移至A1 MAIN WINDOW, 按[ENTER], 选择MOUNT INFO、,按[ENTER]、编写MOUNT INFORMATION:6-1 输入所有MOUNT点名称、6-2 光标移至2/1/B0, 启动MOVING CAMERA、6-3 输入所有MOUNT点坐标、6-4 检查并输入所有MOUNT点角度、6-5 按[F4], 切换至COMPONENT INFO、子窗口、6-6 按[TAB], 回到MOUNT INFO、主画面、6-7 对照各个MOUNT点所使用的零件,并将该零件在COMPONENT INFO、中的编号输入到MOUNT INFO、中的COMP参数内、6-8 按[ESC], 叫出命令列(COMMAND…LIST)、6-9 游标移至2/1/E0 SAVE PCB & EXIT, 按[ENTER], 储存档案并跳出、进行自动编排:7-1 游标移至2/2/A1 OBJECT SELECTION, 按[ENTER]、7-2 游标移至PCB SELECTION, 按[ENTER]、7-3 选择欲编排之PCB档案后, 按[ENTER]、7-4 游标移至QUIT, 按[ENTER]、7-5 光标移至2/2/A4 CONDITION SETTING, 按[ENTER], 设定编排状况、7-6 光标移至2/2/A5 EXECUTE, 按[ENTER], 进行编排、7-7 若有错误产出, 详读错误讯息后做适当的修正、。
雅马哈YAMAHA贴片机作业指导书
从左往右依次
是开始建、停止键、清除键 取料器
基板进料口
基板出
料口
屏幕显示器
机台
电源
电压200V
稳压器电源开关
，然后打开紧急停止按钮，按下ACTIVE(鼠标锁止键)和READY(开机键)，最后按下START（开始键）(注：确认气压在0.5-0.65Mpa）
清除键取料器基板进料口基板出料口屏幕显示器机台电源电压200v稳压器电源开关

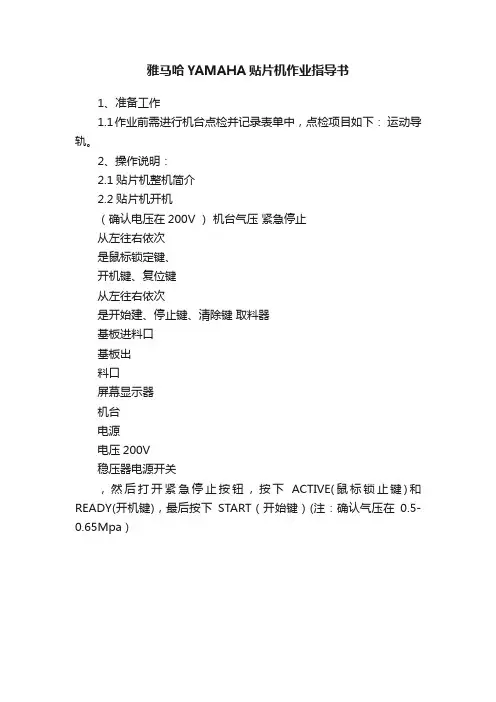

雅马哈YAMAHA贴片机作业指导书
1、准备工作
1.1作业前需进行机ຫໍສະໝຸດ 点检并记录表单中，点检项目如下： 运动导轨。
2、操作说明：
2.1贴片机整机简介
2.2贴片机开机
（确认电压在200V ） 机台气压 紧急停止
从左往右依次
是鼠标锁定键、
雅马哈贴片机编程方法
雅马哈贴片机编程方法第一章零件认识与介绍常见的SMD零件包装方式CHIP/MELF/TR/SOP(SOIC)/SOJ/PLCC/QFP/BGA.电阻[ R ] [ RN ] [VR]CHIP=有公制/英制两种规格,在台湾说法以英制为准,常用的CHIP零件如下表:零件规格长(L) 宽(W) 厚(T) REMARK 0402(英)/1005(公) 1.0mm 0.5mm 0.4-0.7mm0603(英)/1608(公) 1.6mm 0.8mm 0.4-1.0mm0805(英)/2125(公) 2.0mm 1.25mm 0.5-1.0mm1206(英)/3216(公) 3.2mm 1.6mm 0.6-1.2mmCHIP分电阻及电容,偶尔有电感/特殊规格等零件,一般平面四方称为CHIP.A. 电阻在PC板简称[ R ], 排阻称[ RN ], 可变电阻称[ VR ]a1. R的误差值有J Type=+/-5% (常用)以3位数字显示.F Type=+/-1% (精密)以4位数字显示.J Type 零件外观显示=电阻值000=1Ω100=10Ω101=100Ω102=1KΩ103=10KΩ104=100KΩ105=1MΩF Type 零件外观显示=电阻值1R2=1.2Ω1000=100Ω1001=1KΩ1002=10KΩ1003=100KΩ1004=1MΩRN和J Type一样外观显示, 在主机板常见规格1206.SMD的RN有8个点吃锡, 不像1206有2个点吃锡.VR用在通信产品上, 有2/3个吃锡点.B. 主机板(MAIN BOARD)常见的电阻规格0603/0805/RN…C. 通信产品因高频关系, 常见的电阻规格0603/1608/VR, 但会以F Type出现居多.D. 零件的趋势渐被0603所取代, 主要LAYOUT及机板的密度(Notebook)的需求加上材料的耐压特性及锡膏和钢板精度都已克服, 以后0603零件会逐渐普遍.电容[ C ]A. 电容在PC板简称[ C ], 它的外观没有数字可供分辨, 通常颜色愈浅, 电容值愈小.a1. C的误差值有Z Type=+80%, -20%(常用104Z)M Type=+10%, -10%K Type=+20%, -20%(常用103K)J Type=+/-5%F Type=+/-1%它的电容值换算1P10P100P=101P=0.0001uf1000P=102P=0.001uf=1n10000P=103P=0.01uf=10n100000P=104P=0.1uf=100n *104P用在主机板的IC旁SOP的10pin-20pin1000000P=105P=1uf *工厂的写法与说法104P10000000P=10uf(用在主机板的5V, 过滤电流噪声)电容有正负极性之分, 有Mark为正极(料带前进的右)SMD电容因特性及耐压等关系有不同的材料电容材料以分陶瓷/钽质/电解以计算机主机板看在286时代都以DIP+PLCC零件为主, 当时的PLCC不是直接焊在PC板上, 都会安装在一个零件座上(SOCKET), 也看不到1206的踪迹.二极体[ C ] /晶体管/电感/震荡器[ QUARTZ ]二极体[ D ]二极体有IN4148/ZD 5.6V(极纳稳压)及整流二极体IN4001/IN4002及发光二极体,俗称LED.IN4148有在主机板上顺流之用(SIZEΦ1.4mm*3.4mm)ZD5.6V用在Power部份主要限流电压.(SIZEΦ1.4mm*3.4mm)IN4001用在Power部份主要将AC电压转成DC之用(SIZEΦ2.5mm*3.4mm), 现已改成桥式整流器所取代.LED主要显示用, 市场已出现双色,红,黄,绿,缺蓝.二极体有正负极之分, 有Mark为负极(料带前进的左)电感[ L ]电感规格有HZ(计量单位:亨利), 用电表量=0Ω线圈晶体管[ Q ]主机板有2N3904,2N3906常见两种.通信产品规格更多有3,4,5,6只脚, 形状长方及圆形加十字……在5,6只晶体管, 其实它是IC零件之类, 用在B.B.CALL之类性产品.SOP/SOJ/PLCC/QFP(CHIP SET)/BGA[ U ]SOP外观2边向外弯, 脚数有8,14,16,20……SOJ外观2边向外弯, 脚数有20,24,28,32,40,44, 主要DRAM, SRAM……TSOP外观2边向外, 脚数有20,24,28…… PCMCIA, Fast IC卡, 主要它的零件厚度在1.0mm以下.PLCC外观4边向内弯, 脚数有20,28,32,44,54,68,84.QFP外观4边向外弯, 脚数有44-256pin, PITCH(脚和脚的间距)0.8-0.3之间.主机板常见SOP零件74系列7404/F244/F245/ALS244/LS244/75232(1488,1489)SOJ用在SIMM MODULE 如主机板72pin simm.第二章YAMAHA 程式编写步骤开机:0-1 打开电源0-2 等机器自我测试完成后, 光标移至2/DATA/M, 按[ENTER], 进入第二层<<MODE>>.0-3 光标移至4/MANUAL, 按[ENTER], 进入第三层<COMMAND_LIST>.0-4 游标移至B6 INIT.ORIGIN, 按[ENTER], 开始归原点.0-5 归完原点,按[ESC], 再按[ENTER], 跳回第二层<<MODE>>.建立新档案:1-1 光标移至1/EDIT_DATE, 按[ENTER], 进入第三层<COMMAND_LIST>.1-2 游标移至D2 CREAT PCB DATA, 按[ENTER], 建立PCB档案.1. 输入欲建立之档名.2. 按[SPACE], 选择EXEC后, 按[ENTER]执行.1-3 游标移至D1 SWITCH PCB DATA, 按[ENTER], 开启PCB档案.1. 用上下键选择欲开启之文件名称后, 按[ENTER]开启.2. 或直接键入文件名称, 光标会自动跳到与输入名称相同或近似的文件名称上, 再按[ENTER]开启(VER. 1.12以后).1-4 选择PCB INFO., 按[ENTER].编写PCB INFORMATION:2-1 按[ESC], 进入第三层<COMMAND_LIST>.2-2 光标移至B7 CONVEYOR UNIT, 按[ENTER], 进行PCB定位.(一) 使用LOCATE PIN定位1. 游标移至CONVEYOR WIDTH上, 按[ENTER].2. 输入PCB宽度, 按[ENTER, 轨道自动调整为所输入的宽度.3. 游标移至MAIN STOPPER上, 按[ENTER], 升起MAIN STOPPER.4. 将PCB放在输送带上.5. 游标移至CONVEYOR MOTOR上, 按[ENTER], 将PCB送入定位, 待PCB和MAINSTOPPER相碰后, 再按一次[ENTER], 停止输送带.6. 游标移至LOCATE PIN上, 按[ENTER], 升起LOCATE PIN.7. 按下紧急开关.8. 放松锁定LOCATE PIN 2和PUSH IN 的卡榫. ※实机讲解.9. 调整LOCATE PIN 2至正确插入第二个定位孔.10. 锁紧卡榫.11. 解除紧急开关, 并按[READY].12. 游标移至PUSH UP上, 按[ENTER], 升起底板.13. 调整PUSH UP ROD高度. ※实机讲解.14. 游标移至MAIN STOPPER上, 按[ENTER]放下MAIN STOPPER.15. 按[ESC], 跳回第三层<COMMAND_LIST>.(二) 使用EDGE CLAMP定位1. 游标移至CONVEYOR WIDTH上, 按[ENTER].2. 输入PCB宽度, 按[ENTER], 轨道自动詷为所输入的宽度.3. 游标移至MAIN STOPPER上, 按[ENTER], 升起MAIN STOPPER.4. 将PCB放在输送带上.5. 游标移至CONVEYOR MOTOR上, 按[ENTER], 将PCB送入定位, 待PCB和MAIN STOPPER相碰后, 再按一次[ENTER], 停止输送带.6. 游标移至PUSH UP上, 按[ENTER], 升起底板.7. 调整PUSH UP ROD高度.8. 游标移至EDGE CLAMP上, 按[ENTER], 夹起板边.9. 游标移至PUSH IN上, 按[ENTER], 升起PUSH IN.10. 按下紧急开关.11. 放松锁定LOCATE PIN 2和PUSH IN的卡榫. ※实机讲解.12. 调整PUSH IN至刚好碰到PCB尾端.13. 锁紧卡榫.14. 解除紧急开关, 并按[READY].15. 游标移至MAIN STOPPER上, 按[ENTER], 放下MAIN STOPPER.16. 按[ESC], 跳回第三层<COMMAND_LIST>.2-3 光标移至B0 TEACHING, TRACE CONDITION, 按[ENTER], 设定及启动MOVING CAMERA.1. 选择CAMERA, 按[ENTER].2. 选择速度(任意), 按[ENTER].3. 设定使不使用FIDUCIAL, 选择NOT USE, 按[ENTER].2-4 Teaching PCB ORIGIN坐标.1. 在PCB上选定易目视的位置,如PAD转角.2. 按住YPU上的JOYSTICK按键.3. 推游戏杆,并从VISION MONITOR上观察是否已移至选定的位置上.4. 移到定位点后, 按两次[F10], 自动输入X和Y坐标.2-5 Teaching PCB FIDUCIAL坐标, 设为USE.1. 在整块PCB上选定光学识点(对角).2. 按住YPU上的JOYSTICK按键.3. 推游戏杆, 并从VISION MONITOR上观察是否已移至选定的位置上.4. 移到定点后, 按两次[F10], 自动输入X和Y坐标.5. 再把SKIP?项, 设为USE, 表示要使用.2-6 Teaching BLOCK FUDUCIAL坐标,并设为USE.1. 在BLOCK上选定光学辨识点(对角).2. 按住YPU上的JOYSTICK按键.3. 推游戏杆,并从VISION MONITOR上观察是否已移至选定的位置上.4. 移到定点后, 按两[F10], 自动输入X和Y坐标.5. 再把SKIP?项, 设为USE, 表示要使用.2-7 选择PcbFixDevice(定位方式).1. 游标移至PcbFixDevice.2. 按[SPACE], 选择定位方式.2-8 按[ESC], 进入第三层<COMMAND_LIST>.2-9 按[F3]或游标移至A1 MAIN WINDOW按[ENTER], 选择MARK INFO., 按[ENTER].编写MARK INFORMATION:3-1 任意输入MARK NAME.3-2 按[TAB], 切换至MARK TYPE INFO.子窗口.3-3 按[ESC]进入第三层<COMMAND_LIST>.3-4 游标移至A3 VIEW DATABASE No. , 按[ENTER],在DATABASE中选择适当的MARK编号后,按[ENTER].3-5 按[F7],复制DATABASE的设定.3-6 检查MARK TYPE是否正确(FIDUCIAL/CAMERA).3-7 按[F4],切换至MARK SIZE INFO.子窗口.3-8 测量并输入MARK OUTSIZE.3-9 按[F4],切换至VISION INFO.子窗口.3-10 检查MARK SHAPE是否正确.3-11 检查MARK SUPFACE TYPE是否正确.3-12 按[F6], 进行视觉辨识调整.1. 光标移至FIX PCB, 按[ENTER], 进行PCB定位. 参考2-2.2. 游标移至TEACH MARK, 按[ENTER]两次.3. 按住YPU上的JOYSTICK按键.4. 推游戏杆, 并从VISION MONITOR上观察是否已移至MARK位置上.5. 已移至MARK位置上后, 按[ENTER].6. 光标移至VISION TEST, 按[ENTER], 进行辨识.7. 若失败, 将游标移至PARM.SEARCH, 按[ENTER]做参数搜寻.8. 完成参数搜寻后,将游标移至VISION TEST, 按[ENTER].9. 若失败,重复步骤7; 若仍失败, 请检查MARK OUT SIZE是否正确. 直到VISION TEST成功.10. 成功后, 游标移至EXIT, 按[ENTER]跳出.3-13 按[ESC]进入第三层<COMMAND_LIST>.3-14 按[F3]或游标移至A1 MAIN WINDOW, 按[ENTER], 选择BLOCK REPEAT INFO.,按[ENTER].编写BLOCK REPEAT INFORMATION:4-1 输入各BLOCK REPEAT点的名称.4-2 按[ESC]进入第三层<COMMAND_LIST>.4-3 游标移至B0 TEACING, TRACE CONDITION, 按[ENTER].1.选择CAMERA, 按[ENTER].2. 选择速度(任意), 按[ENTER].3. 设定使不使用FIDUCIAL, 选择USE, 按[ENTER].4-4 第一个BLOCK REPEAT点的坐标取与PCB ORIGIN一样, 故坐标为(0, 0).4-5 其余BLOCK REPEAT点则取各BLOCK上和第一个BLOCK上的BLOCK REPEAT点相同的位置.1. 按住YPU上的JOYSTICK按键.2. 推游戏杆, 并从VISION MONITOR上观察是否已移至正确位置上.3. 移到定点后, 按两次[F10], 自动输入X和Y坐标.4-6 输入各个BLOCK和第一个BLOCK比较后的旋转角度.4-7 按[ESC],进入第三层<COMMAND_LIST>.4-8 按[F3]或游标移至A1 MAIN WINDOW, 按[ENTER], 选择COMPONENT INFO., 按[ENTER].编写COMPONENT INFORMATION:5-1 任意输入各种零件名称(所有零件都要做以下CHECK).5-2 按[TAB], 切换至USER ITEM子窗口.5-3 游标移至DATABASE NO.上.5-4 游标移至2/1/A3, 按[ENTER], 在DATABASE中选择适当的COMPONENT编号后,按[ENTER].5-5 按[F7], 复制DATABASE的设定.5-6 检查COMP. PACKAGE.5-7 检查FEEDER TYPE.5-8 检查REQUIRED NOZZLE.5-9 检查ALLGNMENT MODULD.5-10 按[F4], 切换至PICK&MOUNT子窗口.5-11 检查PICK UP ANGLE.5-12 检查PICK HEIGHT及MOUNT HEIGHT.5-13 检查DUMP WAY.5-14 检查MOUNT ACTION.5-15 检查PICK SPEED及MOUNT SPEED.5-16 检查PICK VACUUM及MOUNT VACUUM.5-17 按[F4], 切换至TRAY子窗口.5-18 检查X及Y-COMP.AMOUNT.5-19 检查X及Y-COMPPITCH.5-20 检查X及Y-CURRENTPOS.5-21 检查WASTESPACE ( L )及WASTESPACE( R )或PALLETSTART及PALLET-END及PALLET-CURRENT.5-22 检查X及Y-TRAYAMOUNT.5-23 检查X及Y-TRAYPITCH.5-24 检查X及YCURRENTTRAY.5-25 检查COUNTOUTSTOP.5-26 按[F4], 切换至VISION子窗口.5-27 检查ALIGNMENT TYPE.5-28 按[F4], 切换至SHAPE子窗口.5-29 检查BODY SIZE X及Y及Z.5-30 检查LEAD NUMBER.5-31 检查REFLECTLL.5-32 检查LEAD PITCH.5-33 检查LEAD WIDTH.5-34 检查MOLD SIZE X及Y.5-35 按[F6], 进行视觉辨识调整.5-36 所有零件都做完后, 按[F3]或游标移至A1 MAIN WINDOW, 按[ENTER], 选择MOUNT INFO.,按[ENTER].编写MOUNT INFORMATION:6-1 输入所有MOUNT点名称.6-2 光标移至2/1/B0, 启动MOVING CAMERA.6-3 输入所有MOUNT点坐标.6-4 检查并输入所有MOUNT点角度.6-5 按[F4], 切换至COMPONENT INFO.子窗口.6-6 按[TAB], 回到MOUNT INFO.主画面.6-7 对照各个MOUNT点所使用的零件,并将该零件在COMPONENT INFO.中的编号输入到MOUNTINFO.中的COMP参数内.6-8 按[ESC], 叫出命令列(COMMAND…LIST).6-9 游标移至2/1/E0 SAVE PCB & EXIT, 按[ENTER], 储存档案并跳出.进行自动编排:7-1 游标移至2/2/A1 OBJECT SELECTION, 按[ENTER].7-2 游标移至PCB SELECTION, 按[ENTER].7-3 选择欲编排之PCB档案后, 按[ENTER].7-4 游标移至QUIT, 按[ENTER].7-5 光标移至2/2/A4 CONDITION SETTING, 按[ENTER], 设定编排状况.7-6 光标移至2/2/A5 EXECUTE, 按[ENTER], 进行编排.7-7 若有错误产出, 详读错误讯息后做适当的修正.。
YAMAHA(雅马哈)贴片机编程培训教材
标记设定OK,点击编辑。
4
7.基板标记启用设定
2020/11/2
使用鼠标勾选基板，点击 OK，启用PCB板标记使 用。
4
8.元件物料制定
2020/11/2
鼠标点击“元件”数据画 面。
4
8.元件物料制定
2020/11/2
进入画面后，点击元件栏， 对应BOM输入相对应元件 料号。同时设定元件的基 本信息—吸料—贴料—识 别—形状，另可根据物料 的种类调用相对应数据库。
2020/11/2
优化完成后，点击关闭优 化程序窗口，完成优化操 作。
4
14.程式的备份及拷贝
2020/11/2
画面自动跳转至主控画面， 鼠标点击 “基板资源管 理器”。
4
14.程式的备份及拷贝
2020/11/2
在基板资源管理器中点击 媒体。
4
14.程式的备份及拷贝
2020/11/2
选择所需拷入程序存放的 优盘，点击OK
YAMAHA贴片机编程培训教材
2020/11/2
程序制作流程
2020/11/2
1
1.1建立基板名-创建程序名称
2020/11/2
在主画面中用鼠标点击 “创建基板”按扭进入创 建基板画面。
2
1.2建立基板名-创建程序名 称
2020/11/2
1.2.1进入“创建基板” 对话框后，在基板名空格 中输入需要创建的程序名。 1.2.2创建完成后点击OK 按扭进入到“基板设置” 对话框 。 注：该名称一般与BOM 中的机种名一致。
4
3.轨道宽度调整
2020/11/2
在传送装置中，点击“传 送宽度”。
4
3.轨道宽度调整
详细的YAMAHAXg系列SMT贴片机编程培训教程
系列贴片机编程一、基本概念在的坐标系中，有原点( )和拼块原点( )。
1．原点( )。
原点坐标值是指原点相对于固定定位针中心的距离。
原则上，原点可以在上的任何位置，原点坐标为（0，0）即原点与固定定位针中心重合。
**注意：当机器传送方向从右向左时，固定定位针中心对应的定位孔距离左下角为（5.00,5.00）；当机器传送方向从左向右时，固定定位针中心对应的定位孔距离右下角为（5.00,5.00）。
一般设定原点坐标为（0，0）。
当然亦可设定为其他值。
例如，当机器传送方向从右向左时，对一块300200的，设定原点坐标为（295.00，-5.00）即以的右下角为原点，。
又例如，当机器传送方向从左向右时，对一块300200的，设定原点坐标为（-295.00，-5.00）即以的左下角为原点。
2．拼块原点( )。
拼块原点是指每个拼块上所有的点的的坐标原点，原则上可以在拼块的任何位置，拼块原点坐标值是以原点为坐标原点，拼块原点坐标为（0，0）即该拼块的原点与原点重合。
拼块原点最好选取拼块中某个焊盘的中心或边角，不要选取丝印字符或孔中心。
3．原点和拼块原点的关系。
首先，拼块原点坐标值是以原点为坐标原点。
另外，原点可以在的任何地方，而拼块原点最好在小拼块中。
如果将原点定在第一个拼块的原点位置，则原点坐标值为该点到固定定位针中心的距离，第一拼块的拼块原点坐标为（0，0）。
*每个板程序包括信息子文件()、贴装信息子文件( )、原器件信息子文件()、标记信息子文件(). .）和局部坏标记信息子文件（ .）。
程序*信息子文件（ .）中，标记点( .)和坏板标记点( )以原点为坐标原点，拼块标记点( .)和坏块标记点( )以拼块原点为坐标原点。
贴装信息子文件（.）中贴装点的坐标有两种情况：当不是拼板时以原点为坐标原点；是拼板时以第一拼块的拼块原点为坐标原点。
*原器件信息子文件（.）和标记信息子文件（.）是基本子文件，其他子文件要调用这两个子文件的内容，所以要先编制。
YAMAHA贴片机在线编程步骤
然后调出相关的 Mark database。点击上图右边的 database.如下图：
当选好了之后。我们要看一下 Mark 的尺寸是不是和我们实际的尺 寸是一样的？？？这个尺寸一定要输准确。要不然等一下优化 Mark 的时候是肯定不会过的。如下图：
然后要注意的就是 Mark 的反光程度，反光的就要选用反光，不是 的就不要反光,如图
这个时候用机器找出坐标之后，只要我们输入该元件的角度就好了。 然后，我们就可以去做元件信息了。 点击基本界面左边的 Parts 即可进入里面做元件信息了，如下图：
在这里和做 Mark 有一点类似。首先在“Parts Name”那一栏里面输 入元件名字，如：100P，10K，1M，1UF。。。。。。等等。再从右边的 Data base 里面调出相应的数据库。如下图：
到了现在就可以侦测 Mark 了。如上图所示的点击右边的 Adjust 就可以进去了。图：
在里面去了首先要把 Move Camera 移动到要测试的 Mark 上面,让 它可以照到 Mark。再点击 Find Best 让它自己找最好值就好了。找好 之后再 Test 一下就只要成功就好了。如果亮度不好的话，我们还可以 调一下灯光。如下图：
下图所示为提前取料：
现在就可以固板了，如下图：
之后我们就可以到原点信息里面做 PCB 的原点了。如下图：
在这里我们就可以输入 PCB 的原点了。一般来说大板的原点都为 X： -5，Y：-5。不过也可以不是这个数值。当我们输入该数值的时候， 那么 PCB 的原点就刚好是在左下角的哪个角落那里。这样对于和其 它的机器进行数据倒换的时候会方便很多。所以输入 X：-5 和 Y：-5 的时候会比较好。我建议大家都用这个数值。不过你要是不用这个数 值呢也是没多大的关系的！！！下图所示 X：-5 和 Y：-5。
雅马哈贴片机编程方法
雅马哈贴片机编程方法第一章零件认识与介绍常见得SMD零件包装方式CＨIP／MELF／TR/SOP(SOIＣ)／SOJ/PＬＣＣ/QＦP/ＢＧA.电阻［R ] ［RN ］[ＶR］CHIP=有公制／英制两种规格,在台湾说法以英制为准,常用得ＣHIP零件如下表:零件规格长(L) 宽(W) 厚(Ｔ) REMARK 04０2(英)/10０5(公) 1.0ｍｍ0、5mm 0.4-0、7mm0603(英)/16０8(公) 1。
６ｍm0.8mm ０.4-1、０mm ０８05(英)/２125(公)２。
0mｍ1。
25mｍ０、5－1、0mm １206(英)/３２16(公) 3。
2mｍ１。
6mm 0。
6－1。
２mm ＣHIP分电阻及电容,偶尔有电感/特殊规格等零件,一般平面四方称为CＨIＰ。
A。
电阻在ＰC板简称［R］, 排阻称[ ＲN ］, 可变电阻称[ ＶR]a1.Ｒ得误差值有J Tyｐｅ=+/—5％(常用)以3位数字显示、F Type=+／—1％(精密)以4位数字显示。
J Ｔype 零件外观显示=电阻值0０0=1Ω1００＝10Ω10１=100Ω102=1KΩ103=10KΩ1０４=100ＫΩ105=1MΩF Type 零件外观显示=电阻值1R2=1。
2Ω1０00=100Ω10０1=1KΩ10０2=１０ＫΩ１003=100KΩ1004＝1MΩＲＮ与J Ｔｙpｅ一样外观显示,在主机板常见规格1２06、SMD得ＲN有８个点吃锡, 不像1206有2个点吃锡、VＲ用在通信产品上, 有2／3个吃锡点、Ｂ。
主机板(MＡIN ＢOARＤ)常见得电阻规格0６03／080５／RN…C. 通信产品因高频关系, 常见得电阻规格０603/１60８/VＲ, 但会以F Type出现居多、D、零件得趋势渐被0603所取代, 主要LAYOＵT及机板得密度(Noｔebｏok)得需求加上材料得耐压特性及锡膏与钢板精度都已克服, 以后0603零件会逐渐普遍。
YAMAHA 贴片机编程
PCB板是一下平面以下是做程序的步骤如图点击Editor——新建，一个铅笔的那个就是文件名为PCB板的名，PCB上有，X为板的长度，Y为板的宽度，Z为PCB的厚度（Z一般是默认的1.6MM），这个是YAMAHA YV100的控制软件界面，YG12大同小异保存文件点OK，关闭界面，返回到点右上角Board找到并打开你新建的文件如下图中部的5个选项：Board为PCB板基本信息，新建的时候已经搞定，Mount为要贴装的元件名和对应的坐标，（元件坐标要把PCB板放入机子里才可以制作），Offset为原点和拼块坐标，Fiducial为校准点坐标（有两个点，PCB工艺边上有专门的这两个小圆点，要在MARK 里面建原点的识别数据），Badmark一般没怎么用就不用管好了，编辑步骤如下：1.把PCB放入机器里，不用用手推滴，入进板口点Convey In就好，如图：没有板就是灰色的，放了板就有色了。
2.在Offest里找一个原点，一般是你认为好记一点的，这样下次生产调机或复制这个文件到别的机子上的时候好找（我的习惯是找PCB板焊盘上的一个角，这样做拼块也很好记）点Teach进入界面如图：看图就知道怎么移动了，点Teach确定原点坐标，做好以后看33.在Fiducial里面也是点Teach，也是跟上面的界面差不多的，有两个点，这个是PCB板厂商做好的点，找到并Teach，这还没完，因为这两个点是要有识别数据的，所以还要在MARK里做识别（如大小是多少，灰度是多少机器才看的清什么的，这个一般是识别一个洞，就是识别黑，或识别反射光，就是白）里面也有常用数据，直接调出来用就好了点MARKADJ进入图：这个界面就不多说了，得慢慢才能熟，搞好以后回到把这个识别数据分配到Fiducial标记后面，如这个数据库的NO是1。
就在Fiducial的坐标后的那个空格写上1.这样标记点就做好了4.现在就要开始贴装元件名称输入，拿到清单，按清单上输入：如电阻用R，电容用C，二极管用D……。
YAMAHA_YV100X贴片机操作教程DOS
YAMAHA_YV100X贴片机操作教程DOS1. 简介YAMAHA YV100X贴片机是一种高效的表面贴装设备，用于电子元件的自动贴装。
本教程将向您介绍如何在DOS环境下操作YAMAHA YV100X贴片机。
2. 系统要求在使用YAMAHA YV100X贴片机之前，请确保您的计算机满足以下要求：•操作系统：DOS•计算机接口：串口3. 安装驱动为了使YAMAHA YV100X贴片机能够与计算机正常通信，您需要安装相应的驱动程序。
请按照以下步骤进行安装：1.打开计算机并将驱动光盘插入光驱。
2.在DOS命令行下，执行以下命令加载驱动：C:\\> LOADDRVR /S /P COM1这将加载COM1串口驱动程序。
3.检查驱动程序是否成功加载。
在DOS命令行下执行以下命令：C:\\> MODE COM1:如果能够显示COM1的状态信息，则驱动程序安装成功。
4. 连接贴片机在操作YAMAHA YV100X贴片机之前，您需要将其与计算机连接起来。
请按照以下步骤进行操作：1.将一个端口连接线的一个端口连接到YAMAHAYV100X贴片机上的COM接口。
2.将另一个端口连接线的一个端口连接到计算机上的COM1串口接口。
3.插入每个连接线的另一端。
5. 启动贴片机在完成驱动程序的安装和贴片机的连接后，您可以启动贴片机。
请按照以下步骤进行操作：1.打开YAMAHA YV100X贴片机的电源开关。
2.按下贴片机的电源按钮，使其开机。
3.在DOS命令行下，执行以下命令启动贴片机：C:\\> START YV100X.EXE6. 使用贴片机YAMAHA YV100X贴片机的操作界面具有直观的功能按钮和菜单，使您能够轻松控制贴片机的各项功能。
以下是一些常用的操作功能：•贴片机设置：您可以通过点击。
雅马哈YAMAHA贴片机,贴装程序编程教材
5.BADMARK
BADMARK”等参数的设定和调试。
几种常用Bad Mark概念： Board Bad Mark: 定义用于判断整块PCB是否贴装的Bad Mark；Block Bad Mark：定义用 于判断某一拼板是否贴装元件的Bad Mark；Local Fid.：在整板程序中 用于判断某一个元件是否贴装的Bad Mark Edit： 点击该按钮可以选择是否使用以上所述各种Bad Mark。 ＊ 上图中表格里的X、Y、值分别表示定义的各个的坐标。 Mark： 该列数字表示前面X、Y坐标定义的Bad Mark在“Mark”参数中对应的行号。
YAMAHA程序组成培训教材 程序组成培训教材
1
P1
目
录
主 界 面介绍 一个程式主要由如下几项构成: 一个程式主要由如下几项构成 1. Board (基板)参数 2. MOUNT (贴装)参数 3. OFFSET (拼板)参数 4. FIDUCIAL MARK (光学点参考点)参数 5. BADMARK (光学坏点)参数 6. Part (元件)参数 7. Optimizer (程序的转换及优化)
board基板参数mount贴装参数offset拼板参数fiducialmark光学点参考点参数badmark光学坏点参数part元件参数optimizer程序的转换及优化setup生产计划origin原点board基板warmupmonitor监控器cyclestop贴装周期停止parts元件conveyoutstop轨道上传出后停止mis生产记录halfwaycontinue中途运行mark标记setupmove生产移动unitlog历史记录history生产记录unit装置softwaresetting软件设置operator操作者swversion软件版本save保存requiredparts必需的元件editor编辑step分步运行optimizer优化boardexplorer基板资源管理器utilities调整requirednozzles需要的吸嘴machine机器设置database数据库help帮助systembackup系统备份off关机create新建speed速度编程11pcbdata程式的创建111pcb名称输入112pcb板参数输入boardsizex
YAMAHA贴片机操作教程
YAMAHA贴片机操作教程第一章：基础知识1.1YAMAHA贴片机简介1.2YAMAHA贴片机的构造1.3YAMAHA贴片机的工作原理第二章：准备工作2.1检查贴片机的工作状态在操作贴片机之前，需要检查贴片机的各项功能是否正常，是否有足够的电子元件和焊盘供应。
2.2检查电路板和电子元件在贴片机操作前，需要检查电路板和电子元件的质量是否合格，是否有损坏或者变形。
2.3设置贴装参数根据贴片机的要求，设置好贴装参数，包括贴装位置、贴装速度、贴装压力等。
确保贴装参数与电子元件和焊盘的规格相匹配。
第三章：操作步骤3.1打开贴片机电源按照贴片机的操作手册，打开贴片机的电源，并等待贴片机系统的启动。
3.2设置贴装程序通过贴片机的控制系统设置贴装程序，包括电子元件的供料顺序、贴装顺序、贴装位置等。
3.3安装电子元件供料器根据贴装程序，安装好电子元件供料器，并确保元件供料器的供料正常。
3.4将电路板放置在传送带上将经过检查的电路板放置在传送带上，并根据贴装程序的要求进行定位。
3.5开始贴装启动贴片机的贴装程序，并观察贴装头的动作。
在贴装过程中，及时调整贴装参数，确保贴装的准确度和精度。
3.6完成贴装当所有的电子元件都贴装完成后，停止贴装机的工作，并检查贴装结果是否满足要求。
第四章：注意事项4.1在操作贴片机时，需要穿戴好防护设备，避免对人员的伤害。
4.2在进行贴装操作时，要注意安全，确保贴装机处于稳定状态，防止意外发生。
4.3在更换电子元件时，需要确保元件供料器中没有电流或电压，以免造成电击的危险。
4.4在操作过程中，要随时检查贴装机的工作状态，确保贴装的质量和效率。
4.5在停机之前，需要对贴装机进行清洁和维护，以延长机器的使用寿命。
第五章：故障排除5.1如果发现贴装头卡住或贴装不准确，需要停止贴装机操作，检查并清理贴装头。
5.2如果发现电子元件供料不正常，需要检查供料器内的元件是否堵塞或者缺乏。
5.3如果发现电路板上焊盘粘贴不牢固，需要检查焊盘的清洁度和贴装压力是否合适。
雅马哈YAMAHA贴片机,贴装程序编程教材
2.MOUNT(贴装 参数 贴装)参数 贴装
单击“TEACH”画面如下，通过Camerห้องสมุดไป่ตู้来直接寻找元件的贴装坐标 。
10
2.MOUNT(贴装 参数 贴装)参数 贴装
Step Mode： 点亮后用图中的箭头键移动相机时可以平稳匀速移动。 ： 该框显示的数据为单步移动的幅度，可用下面的三角箭头选择 “0.010”： ” 0.010mm、0.1mm、以及1mm等。 Speed(%): 可以调整移动的速度，可以用下面的三角箭头选择不同的度。 Light： 可选择不同的灯光照明，以达到视野清晰的效果。 ： Setting： 可以选择是否通过识别Mark来补偿PCB位置偏移，同时也可 选择对拼板的某一小块操作。 Trace： 用于追踪但前坐标，Trace Previous、Trace Next，用于追踪 ： 上一行或下一行坐标。 Set Point： 当元件尺寸超出Camera视野时，可以通过多点的方式找到元 ： 件中心。 Teach： 可以将当前坐标直接计入程序。 Adjust 按钮用于调试目前材料的各项识别参数,请参见”PARTS”一节 讲述, 这里不再赘述.
8
2.MOUNT(贴装 参数 贴装)参数 贴装
Row Edit： ： Insert： ： Ow Paste： ： Ins Paste： ： Cut（Del）： （ ）： Cut（Crl）： （ ）： Replace： ：
选择该标签如上图，可以进行数据的“插入、删除、复制、粘贴、以及 剪切”等操作。 在光标所在位置插入空行，原有内容自动下移. 将复制的内容贴到光标所在处，新的内容直接覆盖原来的内容 将复制的内容贴到光标所在处，原来的内容自动下移，不会被覆盖 剪切，下面的内容直接上移，剪掉的内容还可以贴到其它位置， 清空剪切当前行内容被删除,但保留空行,剪掉的内容还可以贴到其它位置。 替代，可以按照设定的条件进行替换操作。“ABC Replace”只对满足 条件的第一行执行操作，
YAMAHA贴片机离线编程
第一章、格式转化�加工单位所给的BOM文件一般都是Excel表格文件，首先要对Excel表格进行简单整理。
�如果BOM文件是文本文档（*.txt）或其他格式文档，可以用Excel来打开，将其转换成Excel表格文件再整理，如下：1.整理文件:�以表格格式打开BOM文件�导入所需文件�设置文本格式�在分隔符号选项处，分别勾选“Tab键”、“空格”两个选项。
如图：�打开BOM文件后，保留BOM文件中的点位名称、原件编号、贴装坐标及角度坐标。
�删除其它辅助信息。
�整理如下图示：�在首行插入一行，输入“#MOUNT#”�在尾行输入“#END#”�设置表格格式：字体居中�设置坐标数据，统一小数点位数�图示如下：2.保存文件�将整理好的Excel表另存为�保存位置选择一个容易找到的地方，这里我们选择保存到桌面。
�注意：在保存类型一栏，选择为“带格式文本文件（空格分隔）”的格式。
�点击保存,会弹出一个对话框，点击确认。
�保存好的文件如下图：第二章、编辑Font文件�说明：Font格式文件是基板资源管理器唯一识别的文件格式，在离线编程中必须使用符合程序文件的Font文件，否则将无法编辑。
Font文件可以看做是数据转换时的“通行证”�从开始菜单找到并打开“基板资源管理器”。
�打开基板资源管理器 Ascii Font Edit 编辑Font 文件 :�编辑Font文件出现下面窗口:�在File中打开Open(ASCIIFile)…整理好的坐标文件。
�找到刚才另存为的文件，选择后单击打开。
�打开文件后的编辑界面：设置各项参数�在Font文件编辑中只需要编辑贴装数据与原件信息即可。
�根据数据所在标尺上相对应的位置，分别在Start Pos（起始位置）和End Pos（结束位置）里输入相应的参数。
�注意：Land Pattern 、 X_pos 、 Y_pos、R_pos 、 Part Name 的Change选项中都选择Not change；只有Part No.的Change选项中选择Set block。
