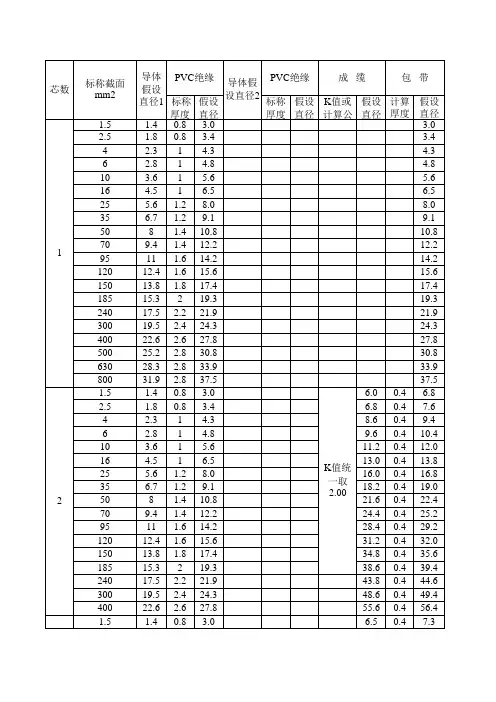

电缆护套外径
电线电缆护套国标
0.8 1 1 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2 2.2 2.4 2.6 2.8 2.8 0.8 0.8 1 1 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2 2.2 2.4 2.6 2.8 0.8 0.8 1 1 1 1 1.2
3.4 4.3 4.8 5.6 6.5 8.0 9.1 10.8 12.2 14.2 15.6 17.4 19.3 21.9 24.3 27.8 30.8 33.9 3.0 3.4 4.3 4.8 5.6 6.5 8.0 9.1 10.8 12.2 14.2 15.6 17.4 19.3 21.9 24.3 27.8 30.8 3.0 3.4 4.3 4.8 5.6 6.5 8.0
芯数
标称截面 mm2 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 1.5
1
2
导体 PVC绝缘 PVC绝缘 成 导体假 假设 设直径2 直径1 标称 假设 标称 假设 K值或 厚度 直径 厚度 直径 计算公 1.4 0.8 3.0 1.8 0.8 3.4 2.3 1 4.3 2.8 1 4.8 3.6 1 5.6 4.5 1 6.5 5.6 1.2 8.0 6.7 1.2 9.1 8 1.4 10.8 9.4 1.4 12.2 11 1.6 14.2 12.4 1.6 15.6 13.8 1.8 17.4 15.3 2 19.3 17.5 2.2 21.9 19.5 2.4 24.3 22.6 2.6 27.8 25.2 2.8 30.8 28.3 2.8 33.9 31.9 2.8 37.5 1.4 0.8 3.0 1.8 0.8 3.4 2.3 1 4.3 2.8 1 4.8 3.6 1 5.6 4.5 1 6.5 K值统 5.6 1.2 8.0 一取 6.7 1.2 9.1 2.00 8 1.4 10.8 9.4 1.4 12.2 11 1.6 14.2 12.4 1.6 15.6 13.8 1.8 17.4 15.3 2 19.3 17.5 2.2 21.9 19.5 2.4 24.3 22.6 2.6 27.8 1.4 0.8 3.0
电缆外径及电缆锁头资料
400.74 510.24 744.12 1110.76 476.8 578.68 807.21 1209.34 523.7 651.32 882.34 1327.09 600.79 771.25 1050.85 1591.67
523.84 634.54 866.76 1258.4 600.34 713.9 957.4 1359.4 635.7 786.9 1093.4 1473.5 704.83 912.4 1196.7 1741.7
354.53 425 554.23 701.68 900.55 1397.35 344.09 378.34 467.37 614.93 789.37 989.19 1542.73 449.8 558.86 753.66 956.51 1203.32 485.86 609.67 829.44 1061.91 1356.71 530.02 684.8 913.82 1171.9 1508.77 567.52 745.82 1005.3 645.14 824.36 1119.73
414.96 516.78 759.4 492.64 596.49 824.73 539.49 667.42 897.41 1343.6 616.83 792.4 1072.4 1612
11.04 13.11 14.97 16.38 17.91 24.14 11.75 12.26 13.78 15.78 17.74 19.39 25.58 13.51 14.15 16.03 18.95 21.43 23.47 30.39 13.86 14.53 16.48 19.50 22.05 24.17 14.45 15.16 17.24 20.42 23.09 25.34 15.11 15.87 18.07 22.03 15.80 16.60 19.39 23.09
YJV电缆外形尺寸
YJV、YJLV0.6/1KV单芯、三芯、四芯电缆计算外径
2011-03-07 09:36:29| 分类：工程及百科大全| 标签：yjv、yjlv 0.6/1kv 单芯、三芯、四芯电
缆计算外径|字号大中小订阅
YJV 0.6/1KV 铜芯交联PVC绝缘PVC护套电力电缆0.6/1KV（GB12706.1.3-91）电缆计
算外径（如下表）：
YJLV 0.6/1KV 铝芯交联PVC绝缘PVC护套电力电缆0.6/1KV （GB12706.1.3-91）电缆
计算外径（如下表）：
三芯外径计算方法：
以YJV-0.6/1kv 3*16为例如下： YJV交联电缆为紧压线芯，16平方紧压导体外径为4.8mm，绝缘厚度为0.7mm，故单根线芯外径为4.8+2*0.7=6.2mm，三根线芯呈三角形排列，故外径为6.2*2.154=13.4mm，成缆需包扎无纺布，厚度为0.2mm，故13.4+2*0.2=13.8 外护套厚度=0.035*13.8+1=1.5mm，故最后外径为13.8+2*1.5=16.8mm 其他类似算法 10平方导体外径3.8，6平方导体外径2.8mm，4平方导体外径2.3,绝缘厚度均为0.7mm,四芯则2.154变为2.414。
电线电缆的常用计算公式
电线电缆的常用计算公式电线电缆的常用计算公式一．1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长挤护套前的周长)/2π或护套厚度＝(挤护套后的周长挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K) 9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。
欧标电缆外径表
多芯----表1、标准/小尺寸多芯电缆的一般数据（300/500V）
多芯----表2、标准/小尺寸二芯电缆的一般数据（0.6/1kV）
多芯----表3、标准/小尺寸三芯电缆的一般数据（0.6/1kV）
多芯----表4、标准/小尺寸四芯电缆的一般数据（0.6/1kV）
欧洲标准 EN 50306-3:2002 铁道装备-具有特殊燃烧性能的薄壁型铁道机车车辆电缆
第三篇：屏蔽及薄壁型护套多芯（线对、三线组及四线组）电缆
表1-电缆的结构要求-有屏蔽及无屏蔽（型号有BH）
欧洲标准 EN 50306-4: 2002 铁道装备-具有特殊燃烧性能的薄壁型铁道机车车辆电缆
第四篇：标准壁厚护套的多芯及多线对电缆
表1-多芯电缆的结构要求-设护套（无屏蔽）
表3- 多芯电缆的结构要求-设屏蔽及护套
表5- 多线对电缆的结构要求-单体屏蔽及护套，设总护套。
铠装控制电缆外径尺寸对照表

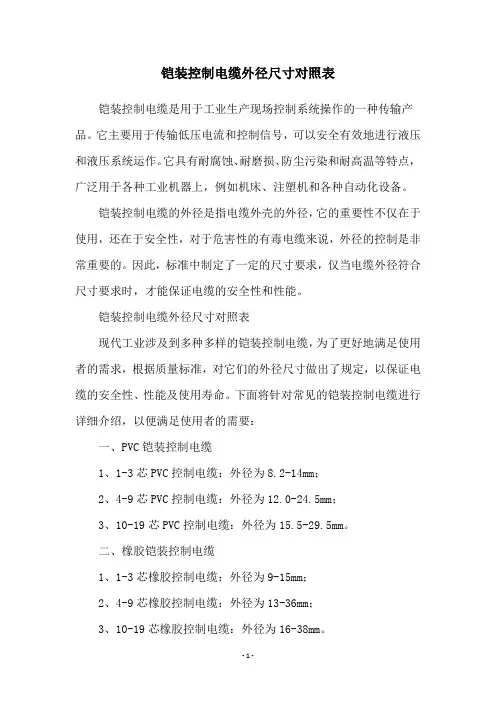

铠装控制电缆外径尺寸对照表铠装控制电缆是用于工业生产现场控制系统操作的一种传输产品。
