流水施工进度计划和网络图
施工进度计划网络图及横道图
8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天
工期，9月29日完工；装修装饰92天工期，12月30日完工；
9、桩基础施工另见桩基础进度计划网络图；
10月16日
竣工验收
1天
10月15日
5
10
15
20
25
30
4பைடு நூலகம்
9
14
19
24
29
4
9
14
19
24
29
施工准备
基础施工
框架施工
围护结构施工
屋面工程施工
窗框安装
外墙保温、饰面工程
室装修、电气设备安装
完工清理、竣工验收
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工围48栋，独立基础施工围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工围30栋。本网络计划图为第一施工流水段的施工进度计划，
独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工
73天 30天 6天 6 天 5天 3天 7天 16天
2月25日
施工放线 挡土墙土方开挖 挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑
2天 2天 10天
xx工程施工进度计划网络图
说明：
1、开工日期：2012年2月20日，竣工日期：2012年7月9日。
2、总工期 140天。
完工清理、竣工验收
10天
室装修、电气设备安装
50天
围护结构施工
施工进度表或施工网络图
八、施工进度表或施工网络图本次工程项目工期紧，如何在规定的时间内高质量完成本工程施工任务，是施工的关键。
在施工过程中，我们将根据公司的综合实力，同时参照本公司类似工程施工经验，从人、机、料、法等各项生产要素的优化组合，施工进度计划控制、多专业施工协调配合等方面管理出发，发挥我公司总承包管理的综合实力，统筹考虑，总体部署，对施工进度计划进行严格的科学管理和控制，以确保工期目标的顺利实现。
施工总体进度计划及保障措施的主要内容有：施工总体进度计划、主要分部分项工程进度计划，工期目标控制，施工进度计划的保障措施等方面内容。
施工总体进度计划及保障措施是实现进度计划的重要保证，通过对各项工作量与工程量分解，选择合理科学的施工方法，资源配置的有效组织与利用，对分包单位的有效协调与控制，通过制定组织、技术、合同、经济和管理信息等强有力的措施保证，运用现代科学管理原理，实施对施工进度进行全过程控制，确保进度计划的实现，达到预期目标。
（一）施工进度计划施工进度计划设计编制合理与否，直接影响到工程质量、安全和工期，同时对各种资源的投入、成本控制产生重要影响。
为确保及早交付建设单位使用,双方签定好施工合同,根据具体的开工时间进行开工。
（二）各项资源需求计划１、技术力量投入计划我单位具有人员稳定、技术素质高的施工队伍和技术人员，能够有效快速地组织技术资源进场，在接到进场通知后，施工管理人员将及时就位，而施工技术人员将根据现场需要分批按时进场，并在项目内部备足各类专业的施工技术人员。
2、劳动力投入计划由于本工程规模大、质量要求高，工期较紧等诸多因素，因而在劳动力组织方面必须根据工期开展的实际进度与现场施工条件的具体情况，进行现场科学管理，对人力资源进行交替、穿插等合理调配，科学地安排劳动力。
（1）劳动力安排劳动力安排是否合理以及素质的高低同样也是影响工程质量与进度计划落实之关键。
我司将从以下几个方面作出安排：①本工程随着施工逐步的展开主要工种安排有：测量放线工、运输工、管道工、砼工、泥瓦工、等专业施工员等。
施工进度网络图或带关键线路的横道图及相关说明
3、施工进度网络图或带关键线路的横道图及相关说明1。
1工期安排本工程计划施工总工期不超过 175日历天。
拟计划安排开工日期：2016年10月1日，竣工日期:2017年3月24日，总工期为175日历天。
施工总工期不得超过175日历天.具体开工日期按甲方安排，施工按发包人，总包等要求配合入场施工。
我公司经详细的排定施工计划，将总工期控制在规定时间内，对确保工期有一定的把握.开工后的前5天我方进场，进行工序交接，在现场对照施工图放线，办理相关手续，给现场施工创造便利条件。
工程后期约5天为分项报验、卫生清理、电器及设备试运行准备充分的时间。
具体的施工进度计划安排详见图表。
施工中以关键线路和次关键线路为线索，并确定关键线路上的任务为里程碑任务（详见施工进度网络图）,按照在网络计划中的安装以及后期为工程创造条件，作为重点控制对象.在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体的分析研究和平衡协调，达到保证工期控制点的实现。
中标后项目部将进一步深化进度计划,排出影响落实关键节点的因素，提出针对性措施，并落实于人，每周出周计划.进一步落实控制措施,运用计划进行跟踪检查等手段,保证整个工程的按时完成。
1。
2工序时间参数安排及关键线路1。
2.1施工总进度控制计划网络图1。
2.2施工总进度计划控制计划横道图21。
3确保关键节点工期控制措施在保证工程质量的前提下，要加快施工进度并取得较好的经济效益，除了提高机械化施工的程度，还必须采用科学的施工技术措施与充足的、有一定技术素质的劳动力。
1、按施工阶段分解,突出关键控制节点以关键线路和次关键线路为线索，按照在网络计划中的安装以及后期为工程创造条件，作为重点控制对象。
在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则与作业方案，通过更加具体的分析研究和平衡协调，达到保证工期控制点的实现.对影响施工进度的关键工序，项目经理必须亲自组织力量，加班加点进行突击，有关的责任管理人员要跟班管理，确保关键工序按时完成。
流水施工、网络计划、施工组织设计讲义

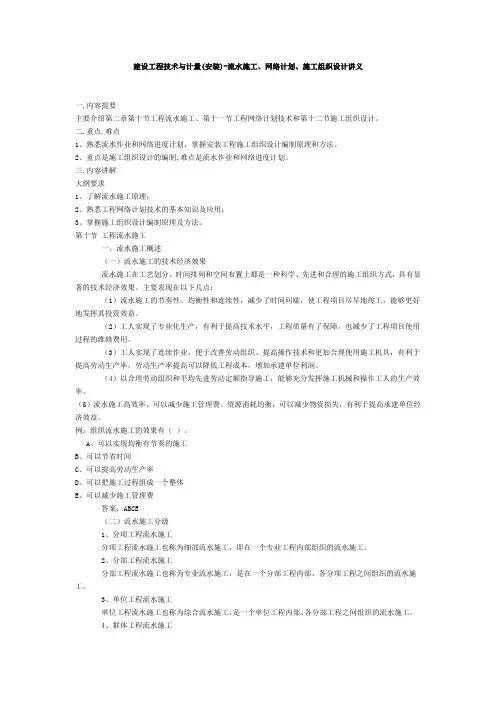

建设工程技术与计量(安装)-流水施工、网络计划、施工组织设计讲义一.内容提要主要介绍第二章第十节工程流水施工、第十一节工程网络计划技术和第十二节施工组织设计。
二.重点.难点1、熟悉流水作业和网络进度计划，掌握安装工程施工组织设计编制原理和方法。
2、重点是施工组织设计的编制,难点是流水作业和网络进度计划。
三.内容讲解大纲要求1、了解流水施工原理；2、熟悉工程网络计划技术的基本知识及应用；3、掌握施工组织设计编制原理及方法。
第十节工程流水施工一、流水施工概述（一）流水施工的技术经济效果流水施工在工艺划分、时间排列和空间布置上都是一种科学、先进和合理的施工组织方式，具有显著的技术经济效果。
主要表现在以下几点：（1）流水施工的节奏性、均衡性和连续性，减少了时间间歇，使工程项目尽早地竣工，能够更好地发挥其投资效益。
（2）工人实现了专业化生产，有利于提高技术水平，工程质量有了保障，也减少了工程项目使用过程的维修费用。
（3）工人实现了连续作业，便于改善劳动组织、提高操作技术和更加合理使用施工机具，有利于提高劳动生产率。
劳动生产率提高可以降低工程成本，增加承建单位利润。
（4）以合理劳动组织和平均先进劳动定额指导施工，能够充分发挥施工机械和操作工人的生产效率。
（5）流水施工高效率，可以减少施工管理费。
资源消耗均衡，可以减少物资损失，有利于提高承建单位经济效益。
例：组织流水施工的效果有（）。
A、可以实现均衡有节奏的施工B、可以节省时间C、可以提高劳动生产率D、可以把施工过程组成一个整体E、可以减少施工管理费答案：ABCE（二）流水施工分级1、分项工程流水施工分项工程流水施工也称为细部流水施工，即在一个专业工程内部组织的流水施工。
2、分部工程流水施工分部工程流水施工也称为专业流水施工，是在一个分部工程内部、各分项工程之间组织的流水施工。
3、单位工程流水施工单位工程流水施工也称为综合流水施工，是一个单位工程内部、各分部工程之间组织的流水施工。
流水施工、网络计划典型例题
流水施工典型例题一、流水施工总结二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。
即t1=t2＝t3＝K根据上例图推导流水施工工期的公式。
T＝（m＋n－1）K＋ΣZ－ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。
（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。
（2）若2、3之间工艺间歇2天，又如何？解：首先判断属于什么流水：固定节拍。
取k=t=2天，n＝3，m＝3，（1）T＝（m＋n－1）K＝（3＋3－1）×2＝10天（2）T＝（m＋n－1）K＋ΣG＝（3＋3－1）×2＋2＝12（天）流水施工横道图如下：（二）成倍节拍流水施工1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。
成倍节拍流水施工的组织步骤：（1）求各施工过程流水节拍的最大公约数作为流水步距K（2）计算各施工过程所需工作班组数bi＝ti/K（3）计算工作班组总数n’＝Σbi（4）计算流水施工工期T＝（m＋n’－1）K+ΣZ－ΣC2.练习：某分部工程有3个施工过程，其流水节拍分别为t1=1天，t2=3天，t3=2天，划分为6个施工段。
试组织流水施工，计算流水施工工期并绘制流水施工横道图。
解：首先判断属于什么流水：加快的成倍节拍流水。
t1=1天，t2=3天，t3=2天（1）取K＝1天（2）计算各施工过程所需工作班组数b1＝t1/K＝1/1＝1（队），同样b2＝3，b3＝2（3）计算工作班组总数n’＝Σbi＝b1＋b2＋b3＝6（队）（4）计算流水施工工期T＝（m＋n’－1）K＝（6＋6－1）×1＝11（天）（三）无节奏流水施工1.特点（1）各施工过程在各施工段上的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。
流水施工-2-网络图
B
紧后工作 --- D、E G
G
始节点位置号 0
0
0
1
终节点位置号 3
1
2
2
0
1
2
A
EG
B C、D
--- ---
12
3
3
3
1
B2
E
4
D
C
3G
例2：
逻辑关系表
工作
AB C D E
G
H
紧前工作 --- --- --- --- A、B B、C、D C、D
解：列出关系表：
工作
A
紧前工作 ---
紧后工作 E
一 、基本概念
§3.1 概 述
网络计划的种类
按编制对象：局部、单位工程、综合
性质和作用：控制性、实施性Biblioteka 按逻辑关系：肯定型 、非肯定型
按代号形式：双代号网络计划、单代号网络计划
按目标对象：单目标网络计划、多目标网络计划
按时间表达：时标网络计划 、无时标网络计划
二、技术基础
（1）双代号网络图 箭线：表示工作；
1
2
5
3
4
6
7
B、网络图的绘制步骤 根据已知的紧前工作确定其紧后工作； 确定出各工作的始节点位置号和始节点位置号； 根据节点位置号和逻辑关系绘出网络图。
例1：
逻辑关系表
工作
AB C
紧前工作 --- --- ---
DEG B B C、D
解：
列出关系表
工作
AB C
D
紧前工作 --- --- ---
A
C
A
C
B
D
B
D
施工进度网络图、施工进度横道图模板大全
基础施工进度计划网络图6月21日附表四：计划开、竣工日期和施工进度网络图施工进度计划网络图xx工程施工进度计划网络图专业 知识 分享1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。
2、钢筋安装2天，其中包括水电暗管预埋时间在内（水电应穿插施工）。
3、砖墙砌筑10天，其中包括模板拆除2天、门窗框安装2天的时间在内。
4、室内粉刷15天，其中包括卫生间、厨房的防水施工4天的时间在内。
5、屋面装修30天，其中包括屋面防水工程施工时间在内。
6、外墙装修80天，其中包括水电安装时间在内（水电安装应穿插进行施工）。
7、室外工程20天，其中包括现场打扫卫生、修修补补2天的时间在内。
8、总工期300天，其中基础占40天，至主体封顶用110天。
开工日期：2016年*月*日 竣工日期：2017年*月*日屋面装修 涂料油漆 玻璃灯具2030天 30天 10天图例：表示虚设工序表示主导工序表示一般工序专业知识七层砖墙七层粉刷七层地板室外工程10天 15天 8天 20天六层粉刷六层地板15天 8天五层粉刷五层地板15天 8天四层地板8天专业 知识 分享XX 工程施工进度计划横道图日 期 2月3月4月5月6月7月项目名称施工准备 基础施工 框架施工 围护结构施工 屋面工程施工 窗框安装外墙保温、饰面工程专业 知识 分享室内装修、电气设备安装完工清理、竣工验收施工进度横道图2011-7-7——2011-8-31横道图专业知识分享施工横道图专业知识分享专业知识分享工程横道图基础分部工程施工进度计划表主体分部工程施工进度计划表注：填充墙的砌筑可数层同时同步进入施工，屋面栏杆、栏板也可在砌筑填充墙的时候同时插入施工，这样主体分部施工时间可缩短为100天。
特此说明！轮廓总进度计划表计划施工工期：300天注：①填充墙砌筑可在主体封顶之前插入施工。
②水卫、电气的预埋应在绑扎钢筋时插入施工。
③水卫、电气的安装应在装修阶段插入施工，不得影响土建施工进度。
工程进度计划与措施及施工网络图
工程进度计划与措施及施工网络图本工程施工将按“项目法”全面组织施工，按ISO9001质量体系进行质量管理。
我们遵循：全面推行现场标准化管理，确保施工安全，科学划分施工段，抢赶结构施工工期，合理穿插设备管线安装及装饰，全面落实完成质量、安全、进度、文明施工目标。
第一节、施工组织施工组织主要分为人员组织、机械设备组织、材料组织等三部分，这些组织内容安排是否合理将直接影响整个施工的生产过程能否顺利完成。
针对本工程我公司对这三大组织的安排主要为：1、人员组织人员组织主要分为两大类：施工管理层及施工劳务层。
（1）、施工管理层人员组织我公司本着科学管理、精干高效、结构合理的原则，选配具有改革开拓精神、施工经验丰富、服务态度良好、勤奋实干的工程技术人员和管理干部组成本工程项目部。
项目机构设置详见附录《项目管理组织机构图》、《质量保证体系》、《安全管理体系》。
本工程将选派具有国家一级注册建造师资格的陈润坤同志担任本工程的项目经理，并且常驻施工现场。
该同志技术水平高、责任心强，完全可以承担本工程的管理工作，项目部在施工管理上，将严格按项目法组织施工，项目部的成立、运行、解除执行我公司的《项目管理办法》，全面执行责任承包制，贯彻国家和地方有关法律、法规和政策，对本工程从合同签订→施工准备→施工过程→竣工验收整个过程进行组织、指挥、管理、全面协调、全面控制创造有利条件。
（2）、施工劳务层人员组织本工程配备的劳务层，划分为三大类：第一类为专业化强的技术工种，月平均配备人员约为50人，其中包括塔吊工、机械工、机修工、维修电工、电焊工等，这些人员均为我公司曾经参与过类似工程的施工，具有丰富的经验，持有相应岗位操作证的人员，平均技术等级为4.5级。
第二类为普通技术工种，月平均配备人员约为300人，其中包括木工、钢筋工、混凝土工、瓦工、架子工、油漆工、防水工等，其平均技术等级为4级，并以施工过类似工程施工人员为主进行组建，此类人员的来源为集团公司的劳务公司和长期与我公司合作的成建制施工劳务队伍。
流水施工、网络计划典型例题 (2)
流水施工典型例题一、流水施工总结二、典型例题：（一）固定节拍流水施工1.特点：在组织的流水范围内，所有施工过程的流水节拍都相等，并且都等于流水步距。
即t1=t2＝t3＝K根据上例图推导流水施工工期的公式。
T＝（m＋n－1）K＋ΣZ－ΣC2.练习：已知某分部工程有3个施工过程，其流水节拍t1=t2=t3=2天，划分为3个施工段。
（1）若无工艺间歇，试计算流水施工工期并绘制流水施工横道图。
（2）若2、3之间工艺间歇2天，又如何？解：首先判断属于什么流水：固定节拍。
取k=t=2天，n＝3，m＝3，（1） T＝（m＋n－1）K＝（3＋3－1）×2＝10天（2） T＝（m＋n－1）K＋ΣG＝（3＋3－1）×2＋2＝12（天）流水施工横道图如下：（二）成倍节拍流水施工1.特点：同一施工过程在各个施工段上的流水节拍都相等，不同施工过程的流水节拍不完全相等，但成倍数关系。
成倍节拍流水施工的组织步骤：（1）求各施工过程流水节拍的最大公约数作为流水步距K（2）计算各施工过程所需工作班组数bi＝ti/K（3）计算工作班组总数n’＝Σ bi（4）计算流水施工工期T＝（m＋n’－1）K+ΣZ－ΣC2.练习：某分部工程有3个施工过程，其流水节拍分别为t1=1天，t2=3天，t3=2天，划分为6个施工段。
试组织流水施工，计算流水施工工期并绘制流水施工横道图。
解：首先判断属于什么流水：加快的成倍节拍流水。
t1=1天，t2=3天，t3=2天（1）取K＝1天（2）计算各施工过程所需工作班组数b1＝t1/K＝1/1＝1（队），同样b2＝3，b3＝2（3）计算工作班组总数n’＝Σ bi＝b1＋b2＋b3＝6（队）（4）计算流水施工工期T＝（m＋n’－1）K＝（6＋6－1）×1＝11（天）（三）无节奏流水施工1.特点（1）各施工过程在各施工段上的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。
施工进度网络图、施工进度横道图模板大全
基础施工进度计划网络图说明：1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；2、框架结构43天，（其中包括水电暗管预埋时间在内）；3、主体结构24天，（其中包括水电暗管预埋时间在内）；4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；5、独立基础第一流水施工段总工期234天。
（其中±0以下75天，±0以上159天）6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。
本网络计划图为第一施工流水段的施工进度计划，独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工任务。
每个流水施工段始终保持流水施工状态。
8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天工期，9月29日完工；装修装饰92天工期，12月30日完工；9、桩基础施工另见桩基础进度计划网络图；10月16日竣工验收1天10月15日装饰装修屋面找平防水保温层屋面挂瓦条、铺水泥瓦外墙保温板外墙抹灰外墙涂料文化石散水台阶坡道92天21天12天7天17天25天10天内外墙贴饼挂钢丝网天棚抹灰内墙抹灰门窗扇制安楼地面细石混凝土10天12天16天10天18天7月15日主体结构内外墙体砌筑GRC 装饰线条、花架等制安墙体封顶24天12天10天2天阳台、露台、楼梯等栏杆制安圈过梁门窗框安装5天3天3天6月21日框架结构一层柱一层梁板混凝土养护屋面层柱屋面层梁板混凝土养护43天3天5天1天3天24天7天5月9日基础工程挖独立基础土方独立基础垫层支模、砼浇筑独立基础支模独立基础钢筋制安独立基础砼浇筑砼养护、砖基础土方回填73天30天6天6 天5天3天7天16天2月25日施工放线挡土墙土方开挖挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑2天2天10天图例：表示次要工序（不占工期）表示主导工序表示主要工序（占用工期）125431615141817109192524222726363528234134333231302937383940611781213202142附表四：计划开、竣工日期和施工进度网络图施工进度计划网络图说明：1、楼板砼浇筑3天，其中包括分中弹线0.5天、柱筋安装0.5天和技术间歇1天在内。
(完整版)施工进度计划网络图及横道图
施工放线挡土墙土方开挖挡土墙基础垫层、基础钢筋制安、墙身钢筋制安、支模、砼浇筑
2天2天10天
xx工程施工进度计划网络图
说明：
1、开工日期：2012年2月20日，竣工日期：2012年7月9日。
2、总工期140天。
完工清理、竣工验收
10天
室内装修、电气设备安装
50天
围护结构施工
20天
框架结构施工屋面工程施工
围护结构施工
屋面工程施工
窗框安装
外墙保温、饰面工程
室内装修、电气设备安装
完工清理、竣工验收
6、本工程施工分桩基础施工和独立基础施工二块；桩基础施工范围48栋，独立基础施工范围59栋，详见施工组织设计。
7、独立基础施工分两个流水施工段，一个施工流水段施工范围30栋。本网络计划图为第一施工流水段的施工进度计划，
独立基础±0第一施工流水段施工完成后人员、设备转入第二施工流水段继续施工，第一流水施工段另有班组继续±0以上施工
基础施工度计划网络图
说明：
1、基础工程75天，（其中包括分中弹线1天、柱筋安装、和技术间歇在内）；
2、框架结构43天，（其中包括水电暗管预埋时间在内）；
3、主体结构24天，（其中包括水电暗管预埋时间在内）；
4、装修装饰92天，（其中包括与其他水电等工程同步穿插施工）；
5、独立基础第一流水施工段总工期234天。（其中±0以下75天，±0以上159天）
任务。每个流水施工段始终保持流水施工状态。
8、第二施工流水段5月10日开始施工，基础工程75天工期,7月24日完工；框架结构43天工期，9月5日完工；主体结构24天
工期，9月29日完工；装修装饰92天工期，12月30日完工；
工程进度计划与措施及施工网络图
第五章工程进度计划与措施及施工网络图第一节施工进度安排原则本工程施工工期长，施工需考虑影响施工进度的很多问题，环境保护要求严格。
根据上述特点，确定施工进度计划安排的思路和原则：(1)、根据业主的节点工期对全标段工程的总体筹划安排施工进度计划。
(2)、积极主动地开展前期准备工作，争取尽早开工。
认真配合业主及有关管理各方，确保城市交通畅通和居民的正常生活不受干扰，使施工生产顺利展开。
(3)、统筹安排施工，确保各节点工期。
工程施工中，关键工序的衔接和交叉，突出重点。
对持续时间长、周边环境影响大、控制工期的关键工序确保工期实现。
(4)、服从业主对施工进度计划的协调和安排，充分考虑各种不可预测因素对工期的不利影响，工序安排时留有余地，确保各节点工期兑现。
(5)、合理安排各工序，减少施工设备、周转料等的投入，减少浪费，控制施工成本。
第二节工程进度计划1、总工期安排我们对施工设计做了深入的分析和细致研究，制定了《工程进度表》，为了高质量、高速度按期完成本标段施工任务，项目部拟定了科学的施工配合措施：1）、配备强有力的项目经理部和施工队伍组织，阵容强大、技术力量雄厚的施工队伍，高效优质按时完成任务。
2）、科学统筹，齐头并进，多开作业面，平行作业。
我公司安排阵容强大的施工队伍，管理层、技术指导层、操作层配置合理，具备交叉作业的必要条件，统筹安排，交叉作业，多项工艺并举，力保工程进度。
施工前，认真编制好科学的施工进度横道图，设计好人力调配计划；施工中加强现场指挥调度，合理安排调整人力、物力、财力、调度各工序、工艺、工种的协调一致，避免任何形式的窝工浪费，最大限度发挥各种资源效益。
3）、充分利用机械施工，提高效率。
我公司为本标段工程配集全套先进施工机具，人机配合施工，保证质量，加快施工进度，力保在标段工期内如期或提前顺利完工。
4）、材料供应、施工一线、后勤保障密切配合。
原材料提前按需进场，保证施工需要；绿化工程苗木提前准备，保证施工随要随到。
施工顺序网络图
版权所有 严禁盗版 141
6.15施工顺序网络图
基础施工顺序网络图 （图6--19）
现场布置 材料采购 材料进场 机械安置
③ ⑤ ⑦
（12）
放线测量 垫层 绑FB 钢筋 支模板 浇FB 砼 DQ 、KL 、XB 回填土
① ⑥ ⑨ （11） （14） （15） （16）
场地布置 钢筋制作 塔吊安装
④ ⑧ ⑩ （13）
版权所有 严禁盗版 142 主体施工顺序网络图 （图6--20）
脚手架
④ ⑧
（14） （20） （26） （32） （38）
钢筋加工流水线
③ ⑨
（15） （21） （27） （33） （39）
电气配管流水线
地上室
一层 二层 三层 四层 5--17层 屋面 验主体 ① ② ⑩
（16） （22） （28） （34） （40） （44）
⑦
（） （） （） （） （） （）
⑥
（12） （18） （24） （30） （36） （42）
⑤
（） （） （23 （） （） （）
版权所有 严禁盗版 143
装饰施工顺序网络图 （图6--21）
屋面找平层 落水管 散水坡 屋面防水层 外墙装饰
②
⑥ （15） （16
外墙 门窗 水电暖安装 竣工验收
④ ⑤ ⑩ （14） （17） （）
刮瓷室内
③ ⑨ （13）
水暖安装
⑧ （12）
玻璃装修
⑦ （11）。
流水施工和网络图讲解
监理工程师考前辅导-精讲班—案例分析第12讲流水施工主要内容流水施工内容讲解第一部分流水施工第一节基本概念一、流水施工（一)组织施工的方式考虑工程项目的施工特点、工艺流程、资源利用、平面或空间布置等要求，其施工方式可以采用依次、平行、流水等施工组织方式.流水施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程，并按照施工过程成立相应的专业工作队，在空间上分解为合理的施工段，各专业队按照施工顺序依次完成各个施工对象各施工段的施工过程，同时保证施工在时间和空间上连续、均衡和有节奏地进行,使相邻两专业队能最大限度地搭接作业。
(二）流水施工的表达方式横坐标是持续时间，纵坐标是施工过程,水平线段是施工过程中的各个施工段的安排，其编号为各施工过程不同施工段的编号.二、流水施工参数（掌握)流水施工参数，包括：工艺参数、空间参数和时间参数。
（一）工艺参数工艺参数主要是指在组织流水施工时，用以表达流水施工在施工工艺方面进展状态的参数，通常包括施工过程和流水强度两个参数。
1．施工过程组织建设工程流水施工时,根据施工组织及计划安排需要而将计划任务划分成的子项称为施工过程。
施工过程划分的粗细程度由实际需要而定。
施工过程的数目一般用n 表示.凡是各类施工过程占有施工对象的空间，直接影响工期的长短，必须列入施工进度计划.2．流水强度流水强度是指流水施工的某施工过程（专业工作队）在单位时间内所完成的工程量，也称为流水能力或生产能力。
流水强度可用公式计算求得：式中：V——某施工过程(队）的流水强度；Ri——投入该施工过程中的第i种资源量（施工机械台数或工人数);Si——投入该施工过程中第i种资源的产量定额;X——投入该施工过程中的资源种类数。
（二)空间参数空间参数是指在组织流水施工时，用以表达流水施工在空间布置上开展状态的参数.1．工作面工作面是指供某专业工种的工人或某种施工机械进行施工的活动空间。
工作面的大小，表明能安排施工人数或机械台数的多少.工作面确定的合理与否，直接影响专业工作队的生产效率。
【项目管理知识】流水施工实例：双代号网络计划
流水施工实例：双代号网络计划一、网络图的组成双代号网络图由工作、节点、线路三个基本要素组成。
(一)工作(也称过程、活动、工序)工作就是计划任务按需要粗细程度划分而成的一个消耗时间或也消耗资源的子项目或子任务。
它是网络图的组成要素之一，它用一根箭线和两个圆圈来表示。
工作的名称写在箭线的上面，完成工作(所需要的时间写在箭线的下面，箭尾表示工作)的开始，箭头表示工作的结束。
圆圈中的两个号码代表这项工作的名称，由于是两个号表示一项工作，故称为双代号表示法，由双代号表示法构成的网络图称为双代号网络。
工作通常可以分为三种:需要消耗时间和资源(如混合结构中的砌筑砖外墙);只消耗时间而不消耗资源(如混凝土的养护);既不消耗时间，也不消耗资源。
前两种是实际存在的工作，后一种是人为的虚设工作，只表示相邻前后工作之间的逻辑关系，通常称其为"虚工作"以虚箭线或在实箭线下标以"0"表示。
工作根据一项计划(或工程)的规模不同，其划分的粗细程度、大小范围也不同。
如对于一个规模较大的建设项目来讲，一项工作可能代表一个单位工程或一个构筑物;如对于一个单位工程，一项工作可能只代表一个分部或分项工作。
工作箭线的长度和方向，在无时间坐标的网络图中，原则上讲可以任意画，但必须满足网络逻辑关系，在有时间坐标的网络图中，其箭线长度必须根据完成该项工作所需持续时间的大小按比例绘图。
(二)节点(也称结点、事件)在网络图申箭线的出发和交汇处画上圆圈，用以标志该圆圈前面一项或若干项工作的结束和允许后面一项或若干项工作的开始的时间点称为节点。
在网络图中，节点不同与工作，它只标志着工作的结束和开始的瞬间，具有承上启下的衔接作用，而不需要消耗时间或资源。
节点的另一个作用如前所述，在网络图中，一项工作用其前后两个节点的编号表示。
箭线出发的节点称为开始节点，箭线进入的节点称为结束节点或后面节点。
在一个网络图中，除整个网络计划的起点节点和终点节点外，其余任何一个节点都有双重的含义，既是前面工作的结束节点，又是后面工作的开始节点。
施工进度计划图
施工进度计划图
《建筑施工组织设计规范》GB/T50502—2009对施工进度计划的界定是：为实现项目设定的工期目标，对各项施工过程的施工顺序、起止时间和相互衔接关系所作的统筹策划和安排。
用图表的形式表示施工进度计划就叫施工进度计划图，常用的有横道图、网络计划图。
一、施工进度计划横道图绘制示例
某分部工程划分为A、B、C三个施工过程和四个施工段，其流水节拍均为二天，且A施工过程完成后，技术间歇一天。
试组织全等节拍流水施工，计算其工期并绘制进度。
解：（1）确定流水步距：K=t=2天；
(2)计算工期：T=（m+n-1)×K+∑Z j,j+1+∑G j,j+1-∑C j,j+1
由题意，m=4,n=3,技术间歇∑Z j,j+1=1天，无平行搭接和组织间歇，即∑G j,j+1、∑C j,j+1均为0
则，工期T=(4+3-1)×2+1=13天
（3）绘制进度计划如下：
施工过程
施工进度（天）
12345678910111213
A ①
②
③
④
B t j1天①
②
③
④
C ①
②
③
④
二、施工进度网络计划图绘制示例
某工程由8项工作组成，各项工作之间相互制约、相互依赖关系
如表所示。
试绘制单代号网络图。
绘图如下：
A 3
1B
2
2C n 53D 4
4E 2
5F 3
6G
n 5
7
H n 2
8。
网络图及流水施工整理
流水施工时间参数：流水节拍：在组织流水施工时，某个专业工作队在一个施工段上的施工时间。
相邻两项工作之间的时间间隔：相邻相邻两项工作之间的时间间隔是指本工作的最早完成时间与其紧后工作最早开始时间之间可能存在的差值。
工作I与J之间的时间间隔用LAG表示。
流水步距：组织流水施工时，相邻两个施工过程（或专业施工队）相继开始施工的最小间隔时间。
流水施工工期：第一个专业队投入到流水施工开始，到最后一个专业工作队完成流水施工为止的整个持续时间。
总时差：工作的总时差等于该工作最迟完成时间与最早完成之间之差，或者该工作最迟开始时间与最早开始时间之差。
自由时差：两种情况1.有紧后工作的工作，TF=紧后工作的最早开始时间减本工作最早完成时间所得之差的最小值。
2.无紧后工作的工作，以终点节点为完成节点，TF= 计划工期-本工作最早完成时间。
工艺参数：施工过程：流水强度：工艺关系：生产性工作之间工艺过程决定，非生产性工作之间工作程序决定的先后顺序组织关系：组织安排需要或资源调配需要而规定的顺序空间参数：工作面：施工段：61．用来表达流水施工在施工工艺方面进展状态的参数是（）。
A.施工过程B.施工段C.流水步距D.流水节拍【答案】：A【解析】：工艺参数包括施工过程和流水强度两个参数。
65．在工程网络计划中，某项工作的最迟开始时间与最早开始时间的差值为该工作的（）。
A.时间间隔B.搭接时距C.自由时差D.总时差69．在工程网络计划中，关键工作是指（）的工作。
A.双代号时标网络计划中无波形线B.双代号网络计划中开始节点为关键节点C.最迟完成时间与最早完成时间的差值最小D.单代号搭接网络计划中时距最小【答案】：C【解析】：在网络计划中，总时差最小的是关键线路。
61. 建设工程组织流水施工时，相邻两个专业工作队相继开始施工的最小间隔时间称为（B）。
A. 间歇时间B. 流水步距C. 流水节拍D. 提前插入时间62. 某分部工程有4个施工过程，各分为3个施工段组织加快的成倍节拍流水施工。
工程施工进度网络图
工程施工进度网络图1. 施工进度网络图的作用(1) 帮助制定施工计划：通过绘制施工进度网络图，可以清晰地展示出工程项目的各个阶段及工序之间的关联关系，有助于制定合理的施工计划，明确各个工序的施工顺序和时间要求。
(2) 监控工程进度：施工进度网络图可以反映工程项目的实际进度与计划进度的差距，帮助施工管理人员及时发现问题并采取措施加以调整，确保工程项目按计划进行。
(3) 分析工程风险：通过施工进度网络图可以清晰地了解工程项目的工序之间的依赖关系，找出可能存在的风险点，并制定相应的应对措施，降低工程风险。
(4) 沟通协调工作：施工进度网络图是一种直观、清晰的表达方式，能够帮助施工管理人员与施工人员之间更好地沟通，达成一致意见，保证工程项目的顺利进行。
2. 绘制施工进度网络图的步骤(1) 确定工程项目的工序：首先需要确定工程项目的所有工序，包括施工前准备、土建施工、设备安装、调试验收等阶段。
(2) 确定工序之间的依赖关系：在确定了工程项目的所有工序后，需要分析各个工序之间的依赖关系，确定工序之间的先后顺序以及依赖关系。
(3) 绘制施工进度网络图：根据确定的工序及其之间的依赖关系，可以开始绘制施工进度网络图，一般可以使用甘特图或PERT图等方式进行表示。
(4) 确定工程项目的关键路径：在绘制完施工进度网络图后，需要确定工程项目的关键路径，即工程项目完成所需的最短时间，以便及时发现问题并加以解决。
(5) 完善施工进度网络图：在绘制施工进度网络图的过程中，需要不断地根据实际情况进行调整和修正，确保图中的信息准确且完整。
3. 施工进度网络图的管理与优化(1) 管理进度风险：在制定和实施施工进度网络图的过程中，需要及时发现和分析可能存在的进度风险，制定相应的风险应对措施，确保工程项目按照计划进行。
(2) 优化施工进度：在绘制施工进度网络图的过程中，可以根据工程实际情况对工序的运行时间、工序之间的依赖关系等进行优化，以提高工程项目的施工效率。
