SIMCO FMX-003静电场测试仪产品介绍:SIMCO"FMX-003"新一代静电场测量表,在原"FMX-002"表基础上添加更多新的技术元素!!!FMX-003是一非接触式手提静电场测试仪。
可测范围在+/-20KV(工作距离为1英寸，25mm)配置有2个LED 灯确保测量时离被测物体保持25mm。
外壳为防静电材质，并有接地扣，确保测量结果可靠。
该测试仪还附有可配离子平衡测量板，用于对±200V范围内的离子平衡度作周期性校验。
SIMCO FMX-003静电场测试仪产品图片：SIMCO FMX-003静电场测试仪产品特点：1：电池(4档)效能显示2：条型图显示电性强弱3：自动控制型数字显示4：多功能报警提示5：闲置5分钟后自动关机6：配离子平衡测量板7：附有LED照明，也可在暗处读数据。
8：传感器故障时，Err表示。
9：配有包装盒，接地扣，电池。
SIMCO FMX-003静电场测试仪产品使用说明：单按归零重置单按显示锁定闲置自动关机电池效能显示功能：有效检测ESD工作场所设备，工作台面，工具的带静电电荷。
特性：液晶/电平显示检测数据，测试数据保持，数字清零显示，高/低档量程。
输出：红色LCD显示正电荷、蓝色LCD显示负电荷精度:低范围精度为：正负0.1kv 高范围精度为：正负1kv输入电压：9V，6F22 镍电池静电场可测:+/-(0.00-20.0kV)(自动显示调整)标准测距:25mm+/-1mm离子平衡可测:+/-(0-200V)测量距离根据:ESD－STM3.1-2000 离子平衡标准LCD显示更新:每秒5次反应时间:1秒工作温湿度:10-40 deg C/RH:0-60%R图形显示:正：红色/ 负：蓝色声响报警:开机/闲置自动关机/超出可测范围自动关机:闲置约5分钟测量模式切换静电场：单按Power键，有一嘟声离子平衡(请先安装离子平衡测量板)同时按Zero和Power,有二嘟声SIMCO FMX-003静电场测试仪产品规格：SIMCO FMX-003静电场测试仪产品分解图：SIMCO FMX-003静电场测试仪产品特点：1：电池(4档)效能显示2：条型图显示电场极性及强弱3：自控量程数字显示4：多功能报警提示5：闲置5分钟后自动关机6：可配离子平衡测量板7：附有LED照明，也可在暗处读数据。
防静电专用测试仪使用操作指导书
****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。
5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。
5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。
5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。
5.4.1设备功能简介、面板使用和其它。
5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。
5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。
5.5. 静电消除测试仪MODEL 158使用。
5.5.1设备功能简介、面板使用和其它。
5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。
5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。
5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。
1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。
FMX003静电测试器中文操作手册
SIMCO FMX-003 靜電測試器中文操作說明光鼎儀器有限公司PARA LIGHT INSTUMENTS CO LTD總公司:330桃園市寶慶路514號3樓TEL：03-3027863 FAX：03-3023252台中分公司：台中市西屯區國安一路145號3樓之1TEL:04-2463-1120 FAX:04-24631123高雄分公司:高雄市明華路330號6樓TEL:07-5538707 FAX:07-5538221.乾電池更換方式FMX-003所附的電池使用壽命約30小時,電池殘存電量如右圖所示電池更換順序1.機身背面有一各電池蓋,將電池蓋上(OPEN)字樣的地方下壓並往外推即可打開電池蓋2.取出電池,並從連接線上將電池拆除3.將新電池連接上,並注意極性方向4.將電池附入機身內5.將電池蓋朝機身方向推入卡緊,即完成電池更換動作6.靜電電位測量FMX-003表面有4顆按鈕,功能如下:[POWER] (紅色圓圈) 電源開關[IB] (藍色圓圈) 離子平衡模式開關[HOLD] (綠色開關) 暫停開關[ZERO] (灰色開關) 數值歸零開關(歸零調整)6.1接地連接FMX-003進行靜電測量時,除了因測量者本身帶電影響測量精度外,也會因圍工作人員或物體的帶電而影響測量結果.為了進行準確的量測,FMX-003的操作測量員為避免帶電而採取接地措施(接地腕帶等),或者是利用主機右側的接地端子與專用的接地線連接,以達到確實接地動作6.2測定模式設定6.2.1 靜電電位測量模式1.在無帶電空間裡,按下印有[POWER]字樣的紅色按鈕,之後會聽到一次的[嗶]聲響起(0.25秒),即表示進入靜電測量模式.2.電源開啟時,螢幕上會有數值,單位顯示(kV),極性,條圖及電池殘量顯示,此時請確認電池殘存容量,電源開啟時,主機前端兩個LED燈會亮起,表示可進行量测動作.3.開機狀態下,5分鐘內無任何操作動作將會進入自動關機模式,此時會有兩聲[嗶嗶]音響起,間隔約1秒鐘,之後電源將會切斷4.開機狀態下,再按壓一次[POWER]鍵會關機,所有螢幕顯示都會消失.6.2.2 靜電連續測試模式1.接通電源後,在無帶電空間中[power]鍵連續壓放,右上角的條圖顯示會每隔一秒顯示一格,顯示3格條圖後,放開[power]鍵會響起3聲(嗶)聲,此時進入連續量測模式,自動關機功能也會被取消.2.電源開啟後,畫面會顯示數值,單位,極性,條圖,電池殘量指示及[A.OFF]連續測試,請確定電池電量是否充足及主機上方測試環燈是否點亮3.為了避免電池電力浪費,LED對焦環於1分鐘後自動關閉,如需電量對焦燈,請先按壓[HOLD]鍵開啟HOLD功能,然後再按壓一次[HOLD]鍵解除該功能,1分鐘後對焦燈會再亮起,也可選擇按壓[ZERO]鍵進行上述動作,一樣可開啟對焦燈4.測試結束後,按壓[POWER]關機6.3歸零調整主機畫面數值顯示[0.00]以外的場合時,在無帶電空間中,按壓灰色[ZERO]字樣的按鍵一次,即可將數值歸零,畫面顯示變為[0.00]即可測量6.4靜電量測測量時請盡量靠近被測物體, 對焦燈重疊之距離為最佳量測距離6.5暫停功能測量中按壓綠色[HOLD]鍵,可將數值暫停,主機畫面左方會顯示[HOLD],且對焦燈會熄滅,再按壓一次該鍵可取消暫停功能,恢復測量狀態7.離子平衡測量透過離子平衡測量板,可以快速測量各種靜電消除裝置的離子平衡狀態7.1離子平衡測量板安裝方式按壓主機下方兩側按鈕,取出下方的測量板,將測量板安裝於主機上方並稍微下壓至卡榫卡緊為止.待測量結束後,依上述方式將其取下裝回主機下方7.2接地連接離子測量模式,可測量最高至200V的低電壓,使用專用接地線接於主機右側的接地端子,請注意是否確實接地7.3測量模式的設定7.3.1離子平衡測量模式1.用手指輕觸平衡測試板消除該板上電荷,之後按壓[POWER]鍵,進入一般測量模式2.再按壓藍色[IB]鍵進入平衡測量模式, 螢幕上會有數值,單位顯示(kV),極性,條圖,電池殘量顯示及[IB]顯示符號,即可開始測量3.開機狀態下,5分鐘內無任何操作動作將會進入自動關機模式,此時會有兩聲[嗶嗶]音響起,間隔約1秒鐘,之後電源醬會切斷4.開機狀態下,再按壓一次[POWER]鍵會關機,所有螢幕顯示都會消失.7.3.2 離子平衡連續測量模式1. 用手指輕觸平衡測試板消除該板上電荷,之後按壓[power]鍵連續壓放,右上角的條圖顯示會每隔一秒顯示一格,顯示3格條圖後,放開[power]鍵會響起3聲(嗶)聲,此時進入連續量測模式,自動關機功能也會被取消2.接著按壓[IB]鍵畫面會顯示數值,單位顯示(V),極性,條圖,電池殘量指示及[IB] 和[A.OFF] ,即可連續測試3.測試結束後,按壓[POWER]關機7.4歸零調整主機畫面數值顯示[0.00]以外的場合時,在無帶電空間中,按壓灰色[ZERO]字樣的按鍵一次,即可將數值歸零,畫面顯示變為[0.00]即可測量7.5離子平衡測量測量時請盡量靠近被測物體,主機畫面會顯示數值及條圖比例7.6暫停功能測量中按壓綠色[HOLD]鍵,可將數值暫停,主機畫面左方會顯示[HOLD],且對焦燈會熄滅再按壓一次該鍵可取消暫停功能,恢復測量狀態. ..。
ESD工具(静电场强度测试仪)使用手册.
、仪表介绍c
c
电源开关定位光圈输出端
二、使用方法
1、打开测试仪的电源开关，LCD 上显示一个零点几千伏的读数；
2、打开电源开关的同时，仪器的前端会发出两个光圈，如图1；
3、前后移动仪器，将光圈重合在待测物体的表面，这时仪表的读数就是被测物的表面静电压。
如图2。
静电场强度测试仪1
2
三、离子风机新购设备的验收及使用中的定期检测方法
新购设备测试：偏移电压(offset voltage)：在置于离子化环境中的CPM的充电平板上观测到的残留电压，小于出5V为合格。
衰减时间(decay time)：在置于离子化环境中的CPM的充电平板上的电压由
±000V变化到±100所用的时间，td < 10为合格。
使用当中的离子化设备用以下方法每季度检测一次其有效性:
A、准备好OHP纸，使用OHP纸摩擦OHP纸，摩擦使之带电，对带电的
±0.5 KV 以上。
OHP纸进行电位测试，希望带电量在
B、将带电的OHP纸，放在离子风机有效范围内，放置2-3秒钟，再对进行OHP电位测试,电压
C、使用SIMCO FMX003多功能静电电压测量仪，安装专用充离子平衡测量
板后，置于离子化设备作用的工作区(离子风机一般距离为30~100CM)开机状态下记录其电压值，该指标每季度测量一次。
测量结果记录在《静电消除设备--定期检测记录表》中
压,。

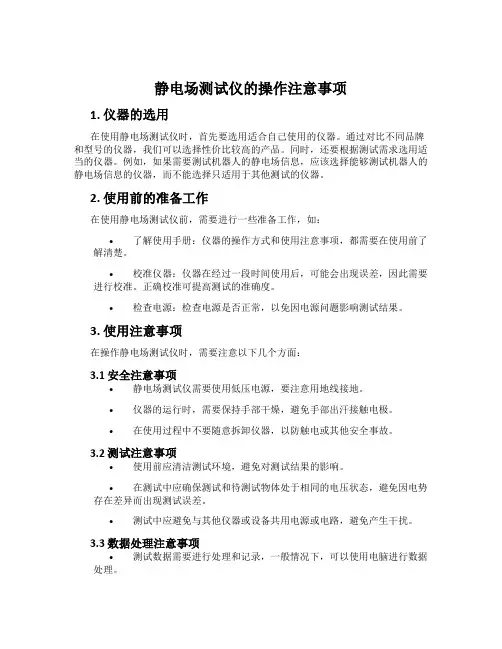

静电场测试仪的操作注意事项
