核电厂主要直流与UPS系统调试介绍

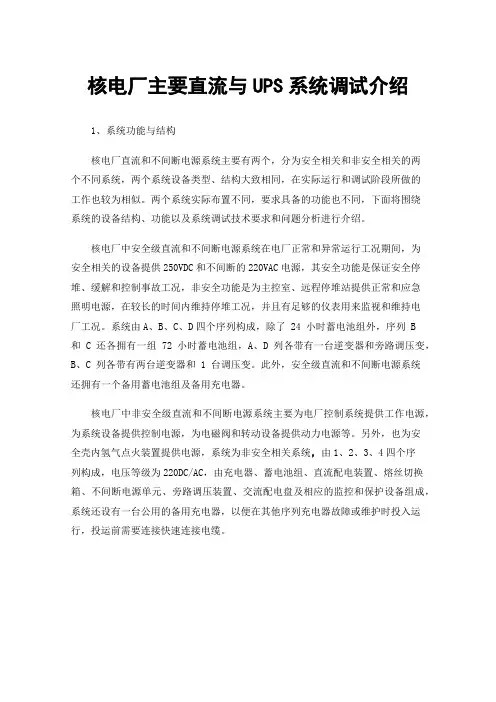

核电厂主要直流与UPS系统调试介绍1、系统功能与结构核电厂直流和不间断电源系统主要有两个，分为安全相关和非安全相关的两个不同系统，两个系统设备类型、结构大致相同，在实际运行和调试阶段所做的工作也较为相似。
两个系统实际布置不同，要求具备的功能也不同，下面将围绕系统的设备结构、功能以及系统调试技术要求和问题分析进行介绍。
核电厂中安全级直流和不间断电源系统在电厂正常和异常运行工况期间，为安全相关的设备提供250VDC和不间断的220VAC电源，其安全功能是保证安全停堆、缓解和控制事故工况，非安全功能是为主控室、远程停堆站提供正常和应急照明电源，在较长的时间内维持停堆工况，并且有足够的仪表用来监视和维持电厂工况。
系统由A、B、C、D四个序列构成，除了 24 小时蓄电池组外，序列 B和 C 还各拥有一组 72 小时蓄电池组，A、D 列各带有一台逆变器和旁路调压变，B、C 列各带有两台逆变器和 1 台调压变。
此外，安全级直流和不间断电源系统还拥有一个备用蓄电池组及备用充电器。
核电厂中非安全级直流和不间断电源系统主要为电厂控制系统提供工作电源，为系统设备提供控制电源，为电磁阀和转动设备提供动力电源等。
另外，也为安全壳内氢气点火装置提供电源，系统为非安全相关系统，由1、2、3、4四个序列构成，电压等级为220DC/AC，由充电器、蓄电池组、直流配电装置、熔丝切换箱、不间断电源单元、旁路调压装置、交流配电盘及相应的监控和保护设备组成，系统还设有一台公用的备用充电器，以便在其他序列充电器故障或维护时投入运行，投运前需要连接快速连接电缆。
图1：安全级直流系统结构简图（A/C列）2、系统运行安全级直流系统，在厂内电源或厂外电源可用时，厂内备用柴油机提供后备电源的380v电源系统为充电器供电，充电器输出250V直流给直流母线和相连的逆变器供电，逆变器则将直流逆变为220V交流并向仪控母线供电。
蓄电池监测系统（BMS），监视蓄电池电压以及单节电池的参数，检测蓄电池开路情况，在发生异常时触发报警，单个蓄电池发生故障，可更换至备用蓄电池，当电压低于限值时，可以对蓄电池进行离线再充电或者用备用的蓄电池来替代电压不足的蓄电池，当逆变器发生故障时，静态切换开关自动动作，将电源自动切换到备用交流电源也就是调压变压器一路，调压变压器通常处于运行状态，当逆变器故障时，同时向220V AC 不间断配电盘提供备用电源。
电气检修规程(直流系统)

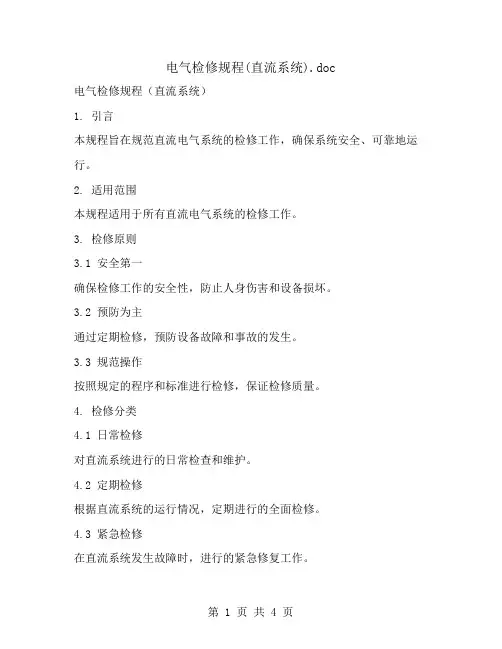

电气检修规程(直流系统).doc电气检修规程（直流系统）1. 引言本规程旨在规范直流电气系统的检修工作，确保系统安全、可靠地运行。
2. 适用范围本规程适用于所有直流电气系统的检修工作。
3. 检修原则3.1 安全第一确保检修工作的安全性，防止人身伤害和设备损坏。
3.2 预防为主通过定期检修，预防设备故障和事故的发生。
3.3 规范操作按照规定的程序和标准进行检修，保证检修质量。
4. 检修分类4.1 日常检修对直流系统进行的日常检查和维护。
4.2 定期检修根据直流系统的运行情况，定期进行的全面检修。
4.3 紧急检修在直流系统发生故障时，进行的紧急修复工作。
5. 检修前的准备5.1 技术准备熟悉检修规程，掌握检修技术。
5.2 工具准备准备检修所需的工具和设备。
5.3 材料准备准备检修所需的备件和材料。
5.4 安全准备确保检修现场的安全，包括断电、警示等。
6. 检修流程6.1 断电操作在检修前，确保直流系统完全断电。
6.2 检查确认检查设备状态，确认检修范围。
6.3 检修实施按照规程进行检修工作。
6.4 功能测试检修完成后，进行功能测试。
6.5 恢复供电确认设备正常后，恢复供电。
7. 检修内容7.1 电池检查检查电池的外观、电压、液位等。
7.2 充电器检查检查充电器的工作状态和输出电压。
7.3 线路检查检查直流系统的线路连接和绝缘。
7.4 控制设备检查检查控制设备的运行状态和功能。
8. 检修质量标准8.1 电池电池应无泄漏、无腐蚀，电压正常。
8.2 充电器充电器应工作稳定，输出电压符合要求。
8.3 线路线路连接应牢固，绝缘良好。
8.4 控制设备控制设备应运行正常，功能完备。
9. 安全措施9.1 个人防护检修人员应穿戴必要的个人防护装备。
9.2 现场防护检修现场应设置警示标志，防止无关人员进入。
9.3 应急预案制定应急预案，应对可能的安全事故。
10. 检修记录10.1 记录内容记录检修的时间、内容、发现的问题及处理结果。
UPS维护管理规范

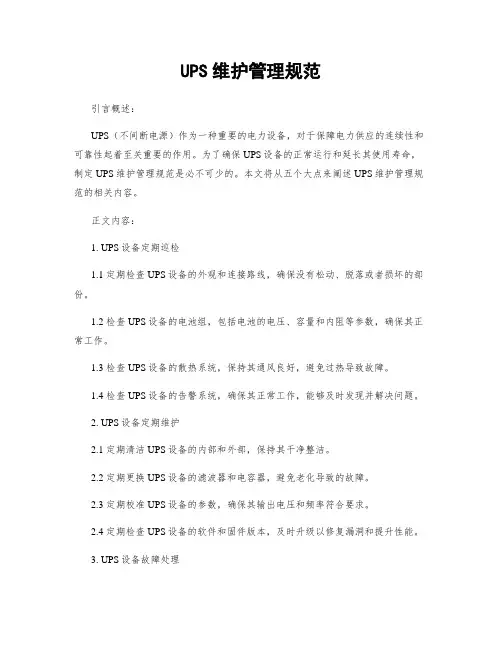

UPS维护管理规范引言概述：UPS（不间断电源）作为一种重要的电力设备，对于保障电力供应的连续性和可靠性起着至关重要的作用。
为了确保UPS设备的正常运行和延长其使用寿命，制定UPS维护管理规范是必不可少的。
本文将从五个大点来阐述UPS维护管理规范的相关内容。
正文内容：1. UPS设备定期巡检1.1 定期检查UPS设备的外观和连接路线，确保没有松动、脱落或者损坏的部份。
1.2 检查UPS设备的电池组，包括电池的电压、容量和内阻等参数，确保其正常工作。
1.3 检查UPS设备的散热系统，保持其通风良好，避免过热导致故障。
1.4 检查UPS设备的告警系统，确保其正常工作，能够及时发现并解决问题。
2. UPS设备定期维护2.1 定期清洁UPS设备的内部和外部，保持其干净整洁。
2.2 定期更换UPS设备的滤波器和电容器，避免老化导致的故障。
2.3 定期校准UPS设备的参数，确保其输出电压和频率符合要求。
2.4 定期检查UPS设备的软件和固件版本，及时升级以修复漏洞和提升性能。
3. UPS设备故障处理3.1 针对不同的故障类型，采取相应的处理措施，如电池故障、输出电压异常等。
3.2 在故障发生时，及时记录故障信息和处理过程，以便后续分析和改进。
3.3 对于无法解决的故障，及时联系供应商或者专业维修人员进行处理。
4. UPS设备性能监测4.1 定期监测UPS设备的输入电压和输出电压，确保其稳定在合理范围内。
4.2 定期监测UPS设备的负载情况，避免超负荷使用导致故障。
4.3 定期监测UPS设备的电池组状态，及时发现电池老化和损坏的情况。
5. UPS设备备份和恢复5.1 定期备份UPS设备的配置文件和参数设置，以便在需要时能够快速恢复。
5.2 定期检查UPS设备的备用电池和备用部件，确保其可用性。
5.3 定期进行UPS设备的演练和测试，验证备份和恢复的可行性。
总结：UPS维护管理规范是确保UPS设备正常运行和延长使用寿命的重要保障措施。
直流系统检修规程

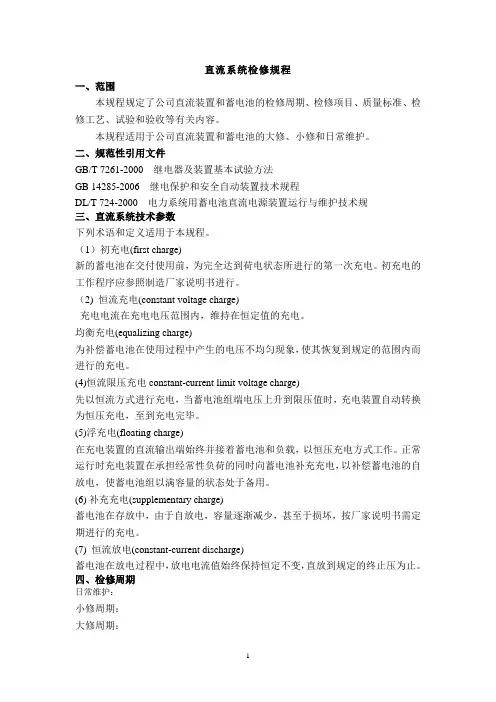

直流系统检修规程一、范围本规程规定了公司直流装置和蓄电池的检修周期、检修项目、质量标准、检修工艺、试验和验收等有关内容。
本规程适用于公司直流装置和蓄电池的大修、小修和日常维护。
二、规范性引用文件GB/T 7261-2000 继电器及装置基本试验方法GB 14285-2006 继电保护和安全自动装置技术规程DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规三、直流系统技术参数下列术语和定义适用于本规程。
（1）初充电(first charge)新的蓄电池在交付使用前，为完全达到荷电状态所进行的第一次充电。
初充电的工作程序应参照制造厂家说明书进行。
（2) 恒流充电(constant voltage charge)充电电流在充电电压范围内，维持在恒定值的充电。
均衡充电(equalizing charge)为补偿蓄电池在使用过程中产生的电压不均匀现象，使其恢复到规定的范围内而进行的充电。
(4)恒流限压充电constant-current limit voltage charge)先以恒流方式进行充电，当蓄电池组端电压上升到限压值时，充电装置自动转换为恒压充电，至到充电完毕。
(5)浮充电(floating charge)在充电装置的直流输出端始终并接着蓄电池和负载，以恒压充电方式工作。
正常运行时充电装置在承担经常性负荷的同时向蓄电池补充充电，以补偿蓄电池的自放电，使蓄电池组以满容量的状态处于备用。
(6) 补充充电(supplementary charge)蓄电池在存放中，由于自放电，容量逐渐减少，甚至于损坏，按厂家说明书需定期进行的充电。
(7) 恒流放电(constant-current discharge)蓄电池在放电过程中，放电电流值始终保持恒定不变，直放到规定的终止压为止。
四、检修周期日常维护：小修周期：大修周期：七、常见故障机处理方法八、安全注意事项1）一套充电装置检修前确认另一套充电装置工作正常；2）充电装置停运，并在其操作按钮上悬挂“有人工作，禁止操作”标示牌；3）断开400V厂用电至充电装置交流电源开关，并在其上面悬挂“有人工作，禁止合闸”标示牌；4）断开充电装置输出直流电源开关，并在其上面悬挂“有人工作，禁止合闸”标示牌；。
火力发电厂热工自动化系统检修运行维护规程
DL/T774—2004火力发电厂热工自动化系统检修运行维护规程火力发电厂热工自动化系统检修运行维护规程1 范围本标准规定了火力发电厂热工自动化系统检修运行维护的内容、方法和技术管理应达到的标准。
本标准适用于火力发电厂已投产机组热工自动化系统的检修和日常运行维护工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB2887 计算机站场地技术要求GB4830 工业自动化仪表气源压力范围和质量DL 435 火力发电厂煤粉锅炉燃烧室防爆规程DL/T 655 火力发电厂锅炉炉膛安全监控系统在线验收测试规程DL/T 656 火力发电厂汽轮机控制系统在线验收测试规程DL/T 657 火力发电厂模拟量控制系统在线验收测试规程DL/T 658 火力发电厂开关量控制系统在线验收测试规程DL/T 659 火力发电厂分散控制系统在线验收测试规程DL 5000 火力发电厂设计技术规程DL/T 5004 火力发电厂热工自动化试验室设计标准DL/T 5190.5 电力建设施工及验收技术规范第5部分：热工自动化JJG 650 电子皮带秤试行检定规程3 术语和定义下列术语和定义适用于本标准。
3.1分散控制系统Distributed Control System(DCS)采用计算机、通信和屏幕显示技术，实现对生产过程的数据采集、控制和保护等功能，利用通信技术实现数据共享的多计算机监控系统，其主要特点是功能分散，操作显示集中，数据共享，可靠性高。
根据具体情况也可以是硬件布置上的分散。
3.2数据采集系统Date Acquisition System(DAS)采用数字计算机系统对工艺系统和设备的运行参数、状态进行检测，对检测结果进行处理、记录、显示和报警，对机组的运行情况进行计算和分析，并提出运行指导的监视系统。
UPS维护管理规范

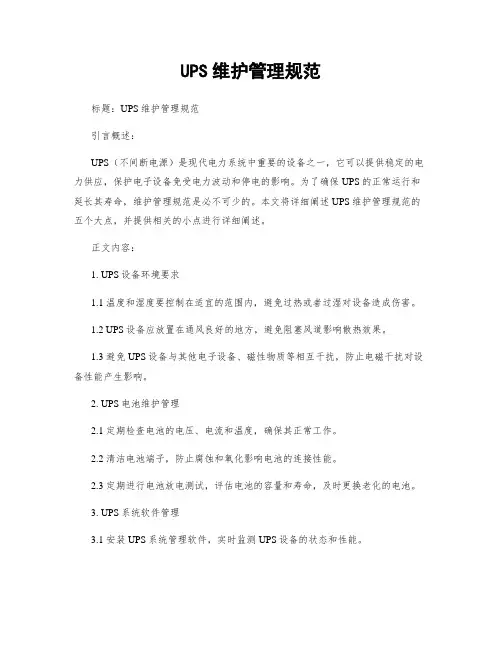

UPS维护管理规范标题：UPS维护管理规范引言概述：UPS（不间断电源）是现代电力系统中重要的设备之一，它可以提供稳定的电力供应，保护电子设备免受电力波动和停电的影响。
为了确保UPS的正常运行和延长其寿命，维护管理规范是必不可少的。
本文将详细阐述UPS维护管理规范的五个大点，并提供相关的小点进行详细阐述。
正文内容：1. UPS设备环境要求1.1 温度和湿度要控制在适宜的范围内，避免过热或者过湿对设备造成伤害。
1.2 UPS设备应放置在通风良好的地方，避免阻塞风道影响散热效果。
1.3 避免UPS设备与其他电子设备、磁性物质等相互干扰，防止电磁干扰对设备性能产生影响。
2. UPS电池维护管理2.1 定期检查电池的电压、电流和温度，确保其正常工作。
2.2 清洁电池端子，防止腐蚀和氧化影响电池的连接性能。
2.3 定期进行电池放电测试，评估电池的容量和寿命，及时更换老化的电池。
3. UPS系统软件管理3.1 安装UPS系统管理软件，实时监测UPS设备的状态和性能。
3.2 设置UPS设备的自动关机和重启功能，以保护电子设备免受电力故障的影响。
3.3 定期更新UPS系统软件，确保其与最新的操作系统和硬件兼容。
4. UPS设备定期维护4.1 定期进行UPS设备的巡检，检查电源线、开关、插座等是否正常。
4.2 清洁UPS设备的内部和外部，确保散热良好，防止灰尘积累影响设备的散热效果。
4.3 定期检查UPS设备的电源线和连接线，确保其坚固可靠。
5. UPS故障处理5.1 对于UPS设备的故障，及时记录并报修，避免故障扩大影响其他设备。
5.2 针对常见的UPS故障，制定相应的应急处理方案，提高故障处理的效率。
5.3 定期进行UPS设备的故障排查和分析，找出故障的根本原因，并采取措施进行修复。
总结：UPS维护管理规范是确保UPS设备正常运行和延长其寿命的重要措施。
通过合理的设备环境要求、电池维护管理、系统软件管理、定期维护和故障处理，可以有效地保护UPS设备的稳定性和可靠性。
UPS维护管理规范
UPS维护管理规范
标题：UPS维护管理规范
引言概述：
UPS（不间断电源）是保障电力供应连续性的重要设备，对于保障计算机等设备的正常运行起着至关重要的作用。
为了确保UPS设备的正常运行和延长其使用寿命，有必要制定UPS维护管理规范，以规范UPS设备的维护管理工作。
一、UPS设备的定期检查
1.1 定期检查UPS设备的外观是否完好无损
1.2 检查UPS设备的电源线和插头是否有损坏
1.3 检查UPS设备的电池是否正常工作
二、UPS设备的清洁维护
2.1 定期清洁UPS设备的外壳和散热器
2.2 清洁UPS设备的风扇和风道
2.3 清洁UPS设备的电池接口和插槽
三、UPS设备的电池管理
3.1 定期检查UPS设备的电池是否需要更换
3.2 注意UPS设备的电池充电和放电情况
3.3 做好UPS设备电池的保养和维护工作
四、UPS设备的环境管理
4.1 UPS设备应放置在通风良好的位置
4.2 避免UPS设备受潮或者高温影响
4.3 UPS设备周围应保持整洁，避免灰尘积聚
五、UPS设备的故障处理
5.1 定期进行UPS设备的故障自检
5.2 熟悉UPS设备的故障代码和报警声音
5.3 及时处理UPS设备的故障，保障系统的正常运行
通过以上的UPS维护管理规范，可以有效地延长UPS设备的使用寿命，保障其正常运行，为计算机等设备提供可靠的电力保障。
希翼泛博用户能够重视UPS 设备的维护管理工作，确保设备的正常运行。
UPS检修规程
处于正常状态，所有的电源运行参数应处于正常值范围内，且无任何 故障和报警信息。 （3）检查信号指示、报警系统，指示应正确，报警系统应工作正常。 （4）检查各种表记指示，应准确不超标。 （5）检查UPS、EPS用蓄电池组，无损坏、无腐蚀。 2、小修项目 （1）清扫UPS装置。 （2）检查冷却、照明等辅助系统，应工作正常。 （3）检查UPS音响噪音，应无可疑的变化。 （4）检查柜内各元器件有无过热和损伤；各元器件应良好无异常。 （5）必要时测量输出波形、输出频率等，应符合说明书要求，检查主要 元件的温度，应正常。 3、大修项目 （1）检查所有连线。 （2）校验所有表计。
UPS检修规程
第章UPS不停电电源装置一、＃1UPS电源装置本规程以#1机＃1UPS电源装置为例编写UPS装置检修规程，适用于#1、#2机#1UPS电源装置.该装置型号为E2001型，厂家为上海市电器技术研究所.该装置有UPS柜、配电及隔离变压器柜和稳压柜组成。
＃1UPS系统涉及热工、继保、仪表、自动化等设备。
装置技术参数：交流输入电压（V): AC380V±15％（三相三线）直流输入电压(V）： DC220V（175~325）交流输出电压(V）： AC220V±1％（单相）额定容量（kVA）： 40kVA1、资料准备1。
1 相关设备图纸,包括原理图、屏面安装接线图及端子排图.1。
2 相关UPS装置使用说明书和技术说明书。
1.3 上一次检验台帐、记录、检验报告。
2、工具准备个人工具一套万用表一块电源架一块电源插座一块试验线若干斜口钳一把1000V摇表一台清洁工具若干3、UPS系统装置操作说明3.1 UPS系统启动3.3.1旁路系统操作A、合上旁路隔离变压器输入开关KAB、操作稳压器1）置稳压器旁路开关于“稳压"端2）置面板上切换开关于“自动”位置3）合上稳压器输入开关K,观察面板上输出电压为220V(±1％～5％)4）按面板上“稳压”按钮5）此时旁路电压已输出至UPS备用输入端。
3.1.2 UPS操作1)置手动旁路QIBY开关于“I"位置2)合上三相输入开关QIRP观察面板上蓄电池电压为250V(240~270V)3)合上电池输入开关QIB4)逆变器启动,静态开关输出5)合上备用输入开关QIRT6)UPS启动完成3.2 UPS逆变输出切换至备用旁路输出1）断开三相输入开关QIRP2）断开电池输入开关QIB3）操作手动旁路开关QIBY于“I”→“II”位置此时UPS输出由旁路供给,UPS主机已不带电(除端子RQIBY外）3.3恢复逆变器输出1）此时旁路系统已启动，手动旁路开关QIBY于“II”位置2）操作手动旁路开关QIBY于“II”→“I+II"位置，待面板上静态开关备用侧指示灯亮后，再由“I+II”→“I"3）合上三相输入开关QIRP，观察面板上蓄电池电压为250V（240～270V）4）合上电池输入开关QIB5)此时UPS恢复逆变器输出.3.4 UPS系统装置关机1）断开三相输入开关QIRP2）断开电池输入开关QIB3）断开备用输入开关QIRT（此时UPS无输出)4）断开稳压器输入开关K5）断开旁路隔离变压器输入开关KA6）UPS关机完成.4、UPS系统装置检修4.1 外部检查、清洁4.1.1 UPS柜检查清洁检查各元器件无损坏，用吹风机吹扫表面灰尘，柜面清洁。
DL／T火力发电厂热工自动化系统检修运行维护规程
D L／T火力发电厂热工自动化系统检修运行维护规程The latest revision on November 22, 2020目次前言1 范围2 规范性引用文件3 术语和定义4 计算机控制系统基本检修项目及质量要求试验项目与技术标准计算机控制系统运行维护5 检测仪表及装置基本检修与校准通用检测仪表检修与校准温度检测仪表检修与校准压力测量仪表检修与校准液位测量仪表检修与校准流量测量仪表检修与校准分析仪表检修与校准机械量仪表检修与校准特殊仪表及装置检修与校准称重仪表检修与校准6 过程控制仪表及设备控制器单元检修与校准计算单元检修与校准操作和执行单元检修与校准7 共用系统、电气线路与测量管路共用系统检修与试验取源部件检修机柜、电气线路、测量管路检修与试验8 数据采集系统基本检修项目与质量要求校准项目与技术标准运行维护9 模拟量控制系统基本检修项目及要求给水控制系统汽温控制系统燃烧控制系统辅助设备控制系统机炉协调控制系统10 炉膛安全监控系统基本检修项目与质量要求系统试验项目与要求检修验收与运行维护11 热工信号与热工保护系统系统检查、测试及一般要求系统试验项目与要求运行维护12 顺序控制系统基本检修项目及要求热力系统试验项目与要求发电机变压器组和厂用电系统试验项目与要求运行维护13 汽机数字电液控制系统基本检修项目与质量要求系统投运前的试验项目及质量要求系统各功能投运过程及质量要求系统的动态特性试验与质量指标DEH系统运行维护14 汽动给水泵控制系统基本检修项目与质量要求系统投运前的试验项目及质量要求系统功能投运过程试验与质量要求系统动态特性试验与质量指标汽动给水泵控制系统运行维护15 高低压旁路控制系统基本检修项目和质量要求试验项目与技术要求系统运行维护16 热工技术管理热工自动化系统检修运行管理计算机控制系统软件、硬件管理技术规程、制度与技术档案管理热工指标考核、统计指标备品备件的保存与管理附录A（规范性附录）热工设备检修项目管理附录B（规范性附录）考核项目、误差定义与计算、名词解释附录C（资料性附录）抗共模差模干扰能力测试附录D（资料性附录）热工技术管理表格前言根据原国家经贸委电力司《关于下达2000年度电力行业标准编制、修订计划项目的通知》［电力（2000）70号］安排，组织编制本标准。
ups检验规程
不间断电源（UPS）检验规程1.范围本标准规定了公司不间断电源（UPS）检验的检验项目及要求、注意事项等内容。
本标准适用于公司不间断电源（UPS）检验。
2.设备和工具电源1、什么是UPS？UPS即不间断电源系统。
所谓不间断电源系统，就是当停电时能够接替市电持续供应电力的设备，它的动力来自电池组，由于电子元器件反应速度快,停电的瞬间在4~8毫秒内或无中断时间下继续供应电力。
2、为什么要用UPS？uninterrupted power system现在全世界各国的大中供电系统都是交流电源，一个理想的交流电源，应该满足以下几个条件：频率稳定电压稳定(土5%内)谐波失真小(<5%)没有噪声干扰(符合IEEE 587,FCC,CE等标准规定)低输出阻抗大家可以想象，今天如果未使用不间断电源系统，那么当市电发生异常时，将造成计算机死机，甚至硬件故障，到时维修费将不可预料；硬件的故障可花钱消灾，但是存在硬盘中的资料呢？那可是有钱也买不到的，所以为您的设备添购不间断电源系统，就如同买保险一样，有备无患；UPS系统并不是只有当停电时才有动作的，前面所提到的市电异常，包含了市电电压过低、过高、突波、噪声等，足以影响设备正常运作的电源品质，因此UPS的重要性可见一斑。
3、电力电源常发生哪些问题？电源停电、电压下陷、电源上涌、持续欠压、持续过压、频率波动、电脑干扰、切换瞬变、谐波失真等等4、UPS解决了哪些电源干扰问题？1.停电保护---一瞬间停电时立即由UPS将电池直流电源转换成交流电继续供电。
2.高低电压保护---一市电电压过高或过低时UPS内置稳压器(A VR)将做适当的调整,使市电电压保持在可使用的范围内，若电压过低或过高到超过可使用范围时，UPS就会将电池的直流电源转换成交流电继续供电,以保护用户设备。
3.波形失真处理---一由于电力经由输配电线路传送至客户端,各种机器设备的使用,往往造成市电电压波形的失真,因为波形失真将产生谐波去干扰设备，并且会使电力系统变压器温度升高，大都要求失真率<5%，而一般UPS设计的失真率<3%～5%。
直流系统检修规程
内蒙古能源乌斯太热电厂直流系统检修规程批准：审定：审核：起草：200X—XX—XX批准 200X—XX—XX实施内蒙古能源乌斯太热电厂本规程对220V直流系统的规范、技术特性作了较详细的说明，对设备的检验内容、检验要求、试验方法、检修工艺和质量标准等作了规定，它适用于乌斯太热电厂一期#1、#2机组220V直流系统、空冷变220V直流系统、输煤系统220V直流系统、卸煤系统220V 直流系统、生活消防水泵房220V直流系统的检修、消缺与维护。
本规程编写依据和参考资料：DL/T459-2000 《电力系统直流电源柜定货技术条件》ZBK 45017-90 《电力系统用直流屏通用技术条件》DL/T5044-95 《火力发电厂、变电站直流系统设计技术规定》《中国华北电力集团公司直流系统文件汇编》《电力建设施工、验收及质量验评标准汇编》《TEP-M高频开关电源模块使用说明书》（大连东方电力设备有限公司）《DFJK系列触摸屏使用说明书》（大连东方电力设备有限公司）《GZD-J绝缘监测仪使用说明书》（大连东方电力设备有限公司）《DDX—03A电池巡检仪使用说明书》（大连东方电力设备有限公司）《GZDW—5B系列直流电源柜使用说明书》（深圳奥特迅电力设备有限公司）《OPZV固定型阀控密封铅酸蓄电池使用技术手册》（哈尔滨光宇蓄电池有限公司）1设备概况及参数1.1设备概况乌斯太热电厂一期直流系统包括机组直流220V系统、空冷变220V直流系统、输煤直流220V系统、卸煤系统220V直流系统、网控220V直流系统、生活消防水泵房220V 直流系统。
直流系统主要由交流配电单元、雷击浪涌吸收器、充电模块、直流馈电、集中监控单元、绝缘监测单元、事故照明切换单元、蓄电池巡检仪和蓄电池组等部分组成。
交流输入（AC380V）经交流输入开关后提供给充电模块；充电模块输出稳定的直流，一方面通过充电母线对蓄电池组充电，另外通过母线进线开关向负荷母线供电，为负载提供正常的工作电源；绝缘监测单元可在线监测直流母线和各支路的对地绝缘状况；集中监控单元和蓄电池巡检仪可实现对交流输入、充电模块、直流馈电、绝缘监测单元、直流母线和蓄电池组等运行参数的采集与各单元的控制和管理，并可通过远程接口接受后台操作员的监控。
直流110V系统、UPS运行规程
直流110V系统运行规程7.5.1 系统概况和设备规范7.5.1.1 系统概况7.5.1.1.1 燃料直流系统由输煤集控110V直流控制系统和码头110V直流系统组成,每一直流系统均由一套奥特迅ATC115M10充电器和一个蓄电池组(52个)构成,向输煤6KV\380V 系统各开关提供控制、合闸和继电保护所需的直流电源。
为了便于检修和和事故处理每一直流系统均设成直流I段和II段；正常运行时充电器除给系统各负荷供电外还向蓄电池组供给浮充电流以弥补蓄电池组自放电损失维持蓄电池的正常电压，当充电器或交流输入电源故障时由蓄电池向系统直流负荷供电保证直流系统的正常运行。
7.5.1.1.2 每段直流母线配有WJY-2000A直流接地检测仪,实时检测正\负母线的对地电压和绝缘电阻，当正\负母线的对地绝缘电阻低于设定的报警值时，自动启动支路巡检功能。
每个直流馈线装有智能有源CT，信号送入直流接地检测仪。
7.5.1.1.3 充电装置为微机监控高频开关电源，模块化结构。
每个模块具有恒流-恒压、均充-浮充转换、手动/自动控制和完善的保护、报警、运行状态显示功能。
自动方式下，每个模块接受上级监控器的指令控制模块的运行状态。
当某一模块故障时，自动退出工作，其余模块均分负载，故障模块可带电更换。
7.5.1.1.4 每段直流母线配有JKQ-2000D集中监控器，对高频开关电源、蓄电池巡检仪和直流接地检测仪进行管理，完成蓄电池组运行工况采集，充放电动态控制，具有蓄电池浮充电压自动温度补偿功能，显示和储存历史数据，向DCS系统发送直流系统正常和故障信息。
7.5.1.1.5 蓄电池为阀控式密封铅酸蓄电池，正/负极板采用铅钙合金骨架上涂P b O2/P b，隔板为高强度耐热氧化性的超细玻璃纤维毡，贫液式。
安全阀内装陶瓷过滤器，当内部产生气体过多时自动放气，然后关闭，同时防止腐蚀性气体放出和外部火花向内部引爆。
采用低内阻设计制造工艺，具有良好的大电流放电特性。
DL／T774-火力发电厂热工自动化系统检修运行维护规程
前言
1范围
2规范性引用文件
3术语和定义
4计算机控制系统
4.1基本检修项目及质量要求
4.2试验项目与技术标准
4.3计算机控制系统运行维护
5检测仪表及装置
5.1基本检修与校准
5.2通用检测仪表检修与校准
5.3温度检测仪表检修与校准
5.4压力测量仪表检修与校准
5.5液位测量仪表检修与校准
5.6流量测量仪表检修与校准
4.1.2.1.9所有机柜的内外部件应安装牢固，螺钉齐全；各接线端子板螺钉、接地母线螺钉应无松动。
4.1.2.1.10计算机设备间连接电缆、导线应连接可靠，敷设及捆扎整齐、美观，各种标志齐全、清晰。
4.1.2.2操作员站、工程师站、服务站硬件检修：
4.1.2.2.1确认待检修设备已与供电电源可靠分离后，打开机箱外壳。
GB2887计算机站场地技术要求
GB4830工业自动化仪表气源压力范围和质量
DL 435火力发电厂煤粉锅炉燃烧室防爆规程
DL/T 655火力发电厂锅炉炉膛安全监控系统在线验收测试规程
DL/T 656火力发电厂汽轮机控制系统在线验收测试规程
DL/T 657火力发电厂模拟量控制系统在线验收测试规程
DL/T 658火力发电厂开关量控制系统在线验收测试规程
4.1.1.1.8检查计算机自诊断系统，汇总系统自诊断结果中的异常记录。
4.1.1.1.9检查计算机设备和系统日常维护消缺记录，汇总需停机消缺项目。
4.1.1.1.10对于现场总线和远程输入/输出（I/O）就地机柜，进行温度等环境条件的检查记录。
4.1.1.2做好计算机控制系统软件和数据的完全备份工作。对于储存在易失存储器（如RAM）内的数据和文件，应及时上传并备份。
直流系统及UPS系统说明书
第一节概述我厂直流系统使用新乡华电电气PZ33-300Ah/220V高频开关直流电源柜，配套有PZK-004G监控主机、ZHCL-2综合测量模块、JYJC32绝缘检测模块。
直流充电模块为艾默生网络能源公司（HD22010-3）。
蓄电池为江苏理士阀控式铅酸蓄电池DJ300 (2V 300Ah)，蓄电池组共由104块电池组成。
一．充电过程如下:1.正常充电过程：均充分为三个阶段：恒流充电、恒压充电、尾电流充电。
当电池充电电流大于“浮充转均充电流”时，20秒后，如果电池充电电流依然大于“浮充转均充电流”，进入均充状态，并且开始均充计时。
如果电池组馈电较深，充电电流大，则进入恒流充电阶段。
随着时间的推移，电池组电压逐渐上升到均充电压，充电电流开始减小到电池组限流值以下，电池充电进入恒压充电阶段。
充电电流继续减小到“均充转浮充电流”时，20秒后，开始均充倒计时，进入尾电流充电阶段，尾电流充电时间到达后进入浮充状态。
整个均充时间小于最长均充时间，当均充时间超过最长均充时间时，无论处于均充哪个阶段，都要转为浮充状态。
2.长期浮充充电过程：正常运行浮充状态下每隔几个月，监控管理系统控制充电模块自动转入均充状态运行，按正常充电程序进行充电。
3.交流电中断充电过程：正常浮充运行时，电网事故停电，这时充电模块停止工作，蓄电池通过降压模块，不间断地向控制母线送电。
交流电源恢复送电时，监控系统控制充电模块进入浮充状态运行。
如果电池放电较深，电池充电电流大于“浮充转均充电流”，监控管理中枢控制充电模块进入均充状态，按照电池正常充电过程进行充电。
二．系统工作原理充电模块的交流电源是由400V厂用电中通过两路供电方式提供，充电模块柜内有双电源切换装置，平时两路交流电源均送达，由装置自动选择一路作工作电源，当工作电源消失后，装置将自动切由备用电源供电。
充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线负载供电，另外合闸母线通过降压装置给控制母线供电。
UPS和直流系统检修规程
UPS和直流系统检修规程第一章 UPS装置检修规程1.设备概况及参数1.1 设备概述UPS采用深圳市正昌时代电源系统有限公司供货，主机柜为以色列进口的交流不停电电源装置。
其中主厂房每台机组配备两台型号为GTSI-80K 80KVA的UPS装置，脱硫系统共配备两台型号为GTSI-30K 30KVA的UPS装置。
每套UPS由:主机柜，旁路柜，馈线柜组成。
1.2 主要技术参数（1）交流电源额定电压：AC380/220V；允许电压偏差：－15%～+15%；频率：50Hz±6%；波形：正弦，波形畸变不大于5%。
（2）直流电源额定电压：DC220V；允许电压偏差：－20%～+15%；纹波系数：不大于5%。
2.设备维护标准3.设备故障处理4.检修项目5.检修步骤、工艺方法及质量标准5.1 外观及接线检查（1）检查UPS各元器件的材料质量、焊接等工艺质量应良好，无虚焊及老化现象。
（2）检查UPS各元器件标志、回路标号应正确完整清晰。
（3）检查UPS各板卡接头固定良好，无松动现象，板卡无明显损坏及变形现象。
（4）检查柜内二次回路接线连接良好，所有端子应紧固，无松动现象。
5.2 盘柜卫生清扫（1）用吹风机对盘柜外部及顶棚进行清扫、吹灰，要求清洁无灰。
（2）用毛刷及吹风机小风档对盘柜内部各元件进行清扫，要求清洁无灰。
5.3 信号检查检查UPS至DCS信号，要求与设计图纸及DCS实际信号一致。
5.4 切换试验（1） UPS恢复供电，开机是否正常。
（2）检查装置面板及指示灯运行正常，检查UPS风扇是否运行正常。
（3）装置主电源供电，手动拉开主电源开关，将UPS由主电源供电切换至直流供电。
同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（4）装置直流供电，合上主电源开关，将UPS由直流供电切换至主电源供电。
同时进行切换录波，检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（5）装置主电源供电，断开直流电源开关，手动拉开主电源开关，将UPS由主电源供电切换至自动旁路供电。
UPS不间断电源操作、维护、检修规程
第1节 UPS 不间断电源操作不间断电源操作、、维护维护、、检修规程1.目的为保证在线UPS 的正常工作及闲置UPS 的可用性，特制定了本规程。
2.适用范围本规程适用于大部分在线、闲置的UPS 不间断电源。
3.工作原理把三相输入电源变换成稳定的直流母线电压。
直流母线电压同时为电池充电和逆变器部分提供电源。
电池充电采用温度补偿技术的充电器，逆变器把直流母线电压变换回交流电压。
在正常运行时，整流器和逆变器同时工作，给负载供电的同时对电池浮充充电，当市电异常时，整流器停止工作，由电池经逆变器向负载供电；若电池电压下降到放电终止电压，而市电还未恢复正常，UPS 将关机。
市电异常，电池维持UPS 工作，直至电池电压降到电池放电终止电压而关机的时间，被称作“后备时间”。
后备时间的长短取决于电池容量和所带负载的大小。
4.主要内容4.1使用规程4.1.1电源设备内含电池，即使在未接交流市电的情况下，其输出端仍可能会有电压存在。
4.1.2当UPS 需要移动或重新配线时，必须切断输入，并保证UPS 完全停机，否则输出仍可能有电，有触电的危险。
4.1.3为确保用户的人身安全，在使用之前保证可靠接地。
4.1.4注意避免长期在下列环境中使用：超出技术指标规定（温度0～40度，相对湿度5%～95%）的高低温和潮湿场所；阳光直射或靠近热源的场所；有振动、易受撞的场所；有粉尘、腐蚀性物质、盐份和可燃性气体的场所。
4.1.5保持进、排气孔的通畅。
进、排气孔的通风不畅会导致UPS 内部的温度升高，使机器中元器件的寿命缩短，从而影响整机寿命。
4.1.6液体或其他外来物体绝对不允许进入电源机箱内部。
4.1.7万一周围起火，请使用干粉灭火器，若使用液体灭火器会有触电危险。
4.1.8电池的寿命随环境温度的升高而缩短。
定期更换电池可保证UPS 工作正常，且可维持足够的后备时间。
更换电池必须由授权的技术人员执行。
4.1.9如果长时间放置不使用，必须将UPS 存放在干燥的环境中，标准机（带电池）的存储温度范围：-20～+55℃；长延时机（不带电池）的存储温度范围：-40～+70℃。
详解UPS电源日常维护和检修步骤
UPS电源日常维护和检修步骤UPS电源日常维护和检修步骤一：维护和检修前的必备工具1、一套专用的系统软件和专用接口，现在的许多UPS厂商都开发有用户级别的专用维护和检修软件，这点是国内许多用户在签定合同时往往最容易忽略的地方，许多问题就是通过它可以检查出来并通过这个来修改的，且平时还可以通过它与出厂设定值进行比对，发现问题后可及时纠正，且很能比较直观的向厂家反映问题，能尽快得到很好的解决，有了这个工具，以免日后受到不必要的损失。
2、资料：要尽可能多的获取资料，操作手册，事故报警说明，线路图，出厂测试报告，机器所有零部件清单编号，以及控制板卡内的软件版本编号等，这些都有助你日后的维护和备品备件的选择和购买UPS电源日常维护和检修步骤二：UPS维护注意事项UPS电源日常维护和检修步骤之1、安全注意事项用户在维护UPS时，应随时记住：除非UPS已完全切断了同市电电源、交流旁路电源和蓄电池组之间的输入通道，以及切断同用户其它系统总线相连的输出通道，并且放掉了机器内的各种高压滤波电容内储藏电能。
否则，在UPS中总是存在有致命的高压电源。
用户在对UPS内部执行任何检修操作前，请务必仔细阅读你所选购的用户手册中所描述的各项安全操作事项。
UPS电源日常维护和检修步骤之2、定期维护在UPS中，仅在用于冷却功率驱动器件的散热风扇中存在有可动的机械部件，其余部件由固态电子元件构成，且风扇都是长寿命设计的，因此不存在磨损的问题。
基于上述原因，除确保UPS总是运行在恒温和洁净工作环境之外，还要经常记录和定期巡视，大量的电厂、石化UPS客户运行实践表明，如果用户能执行有序的维护操作和执行及时的UPS运行记录检查，则可确保UPS时刻运行在最佳状态。
定期及时完整的观察运行维护记录，可及早的发现可能导致出现严重事故的隐患或苗头。
UPS电源日常维护和检修步骤之定期维护（1）日检条件允许的话，可安排操作人员在执行每日例行巡检时，注意检查如下部件：现场观察UPS显示控制操作面板，确认液晶显示面板上的各项图形显示单元都处于正常运行状态，所有电源的运行参数都处于正常值范围内，在显示的记录内没有出现任何故障和报警信息。
直流系统检修规程
直流系统检修规程对蓄电池应作如下检查：1、蓄电池室温度应符合规定，门窗完好，通风及照明良好。
2、室内应清洁，采暖系统无漏水、漏汽现象。
3、电解液应透明，无沉淀物，液面高度正常，无渗漏。
4、蓄电池的电压、比重、液温符合规程规定，各连接螺栓无腐蚀、发热现象。
5、极板颜色正常、无弯屈变形、短路现象。
6、电解槽应清洁，无漏液现象。
7、防酸防爆帽完整，无松动，注液栓无松动、脱落现象。
正常运行时，每班应对直流母线及其配电装置进行两次巡视检查：1、直流母线电压应在规定范围内，否则应调整浮充装置输出；2、直流母线绝缘良好，无接地现象，各表计及信号灯指示正确，闪光装置动作正常；3、蓄电池的浮充电流符合规程规定；4、浮充装置运行正常，各部件无过热、无杂音及强烈振动现象；5、充、放电滑杆位置正确，调节器各部件接触良好；6、备用硅处于良好备用状态；7、按有关条款规定检查母线、开关、刀闸及电缆各部正常。
正常运行时直流母线电压应保持在228V，允许在223～233V之间变化。
1、每瓶蓄电池应保持在2.15V，允许在2.1～2.2V之间变化。
2、正常向蓄电池组进行浮充的电流为0.85A。
3、浮充装置不允许过负荷运行。
4、电解液的比重，正常为1.2～1.21，•当比重高于1.21时，应加蒸馏水，比重小于1.2时，则补加不同比重的稀硫酸溶液。
5、蓄电池电解液的温度不得低于10℃，不得高于35℃。
6、蓄电池室内温度冬季不应低于10℃，夏季不得高于30℃，一般以15℃为宜。
蓄电池的故障及处理1 、极板短路A、象征：a) 充电或放电时电压比较低(有时为零)；b) 充电过程中电解液比重不能升高；c) 充电时冒气泡少而且气泡发生晚。
B、原因：a) 极板上活性物质脱落，卡在极板间；b) 沉淀物过多，将极板下部短路；c) 极板弯曲，致使隔离板破损。
C、处理：a) 更换隔离板；b) 清除沉淀物。
2 、极板硫化A、象征：a) 充电时冒气泡过早或一开始充电就冒气泡；b) 充电时电压过高(2．8—3．0伏或更高)，放电时电压降落很快，且电解液比重下降低于正常值；B、原因：a) 经常充电不足；b) 放电电流过大；c) 放电后未及时充电；d) 电解液不纯；e) 电解液比重过高；f) 电解液面低落，以致极板上部外露硫化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
UPS和直流系统检修规程第一章 UPS装置检修规程1.设备概况及参数1.1 主厂房每台机组配备两台型号为GTSI-80K 80KVA的UPS装置，脱硫系统共配备两台型号为GTSI-30K 30KVA的UPS装置。
每套UPS由:主机柜，旁路柜，馈线柜组成。
1.2 主要技术参数（1）交流电源额定电压：AC380/220V；允许电压偏差：－15%～+15%；频率：50Hz±6%；波形：正弦，波形畸变不大于5%。
（2）直流电源额定电压：DC220V；允许电压偏差：－20%～+15%；纹波系数：不大于5%。
2.设备维护标准序号项目维护标准维护周期备注1 面板指示灯Led Meaning Color2周指示灯与实际运行状态一致，无报警指示灯；不得对UPS随意进行操作，相关工作要履行工作票手续BYPASS 旁路正常绿B/P 输出为旁路供电红OVERLOAD 过载红BATTERYTEST电池电压不正常红SYNC逆变器（与旁路）同步跟踪正常绿CHARGER 整流器运行正常绿INVERTER 逆变器运行正常绿INV 输出为逆变器供电绿LOAD LEVEL 负载量0~100% 绿LOAD LEVEL 负载量超过100% 红2 表计指示检查表计指示在正常范围内。
2周不得对UPS随意进行操作，相关工作要履行工作票手续3 主机柜液晶显示检查主机柜液晶显示正常2周不得对UPS随意进行操作，相关工作要履行工作票手续3.设备故障处理序号故障故障原因解决措施备注1 BATTERY UNDER LOAD 逆变器由电池供电检查主回路供电情况2 BYPASS VOLT FAULT 旁路电源故障检查旁路电源及开关3 INVERTER FAULT 逆变器故障联系厂家处理4 BATTERY LOW 电池没接好或放电电压过低检查直流供电回路及开关5 RECTIFIER FAULT 整流器故障联系厂家处理6 OVER LOAD 过载调整减少负载4.检修项目项目编号检验项目新安装检验全部检验部分检验5.1 外观及接线检查√√√5.2 盘柜卫生清扫√√√5.3 信号检查√√√5.4 切换试验√√5.5 检查恢复注：1.全部检验周期：新安装保护装置1年后进行1次检查性检验，以后每隔6年进行1次（随机组A级检修进行）；2.部分检验周期：每隔1年进行1次（随机组C级检修进行）；3. 表中有“√”符号的项目表示要求进行检验；4. 定期校验中若发现装置特性不符合标准时，检验项目应与新安装项目相同。
5.检修步骤、工艺方法及质量标准5.1 外观及接线检查（1）检查UPS各元器件的材料质量、焊接等工艺质量应良好，无虚焊及老化现象。
（2）检查UPS各元器件标志、回路标号应正确完整清晰。
（3）检查UPS各板卡接头固定良好，无松动现象，板卡无明显损坏及变形现象。
（4）检查柜内二次回路接线连接良好，所有端子应紧固，无松动现象。
5.2 盘柜卫生清扫（1）用吹风机对盘柜外部及顶棚进行清扫、吹灰，要求清洁无灰。
（2）用毛刷及吹风机小风档对盘柜内部各元件进行清扫，要求清洁无灰。
5.3 信号检查检查UPS至DCS信号，要求与设计图纸及DCS实际信号一致。
5.4 切换试验（1） UPS恢复供电，开机是否正常。
（2）检查装置面板及指示灯运行正常，检查UPS风扇是否运行正常。
（3）装置主电源供电，手动拉开主电源开关，将UPS由主电源供电切换至直流供电。
同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（4）装置直流供电，合上主电源开关，将UPS由直流供电切换至主电源供电。
同时进行切换录波，检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（5）装置主电源供电，断开直流电源开关，手动拉开主电源开关，将UPS由主电源供电切换至自动旁路供电。
同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（6）装置旁路供电，合上主电源开关，手动拉开旁路供电电源开关，将UPS由旁路供电切换至主电源供电。
同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（7）手动切换试验，装置正常状态由主电源供电，手动启动切换。
将UPS由主电源供电切换至手动旁路供电。
同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
（8）手动切换试验，装置正常状态由手动旁路供电，手动启动切换。
将UPS由旁路供电切换至主电源供电。
同时进行切换录波检查输出电压波形，要求波形无明显波动及中断现象，供电正常。
5.5 检查恢复上述试验全部完成后，应拆除试验接线，恢复试验所做安全措施。
紧固UPS柜门，UPS可恢复供电。
5.6 附表（1）设备参数。
名称型号制造厂家出厂日期出厂编号装置额定参数（2）外观、接线及电源检查。
（检查结果良好则打“√”）检查项目检查结果处理结果备注各元器件的材料质量、焊接等工艺元器件标志、回路标号二次回路各部接线质量板卡接口质量开关柜内、外部应清洁无积灰风扇检查情况（3）切换试验试验项目试验结果备注DCS信号检查事故切换主电源切换至直流供电直流恢复至主电源供电主电源切换至旁路供电旁路恢复至主电源供电手动切换主电源手动切换至旁路供电旁路供电手动切换至6.安全、健康、环保（1）现场检验应遵守《继电保护和电网安全自动装置现场工作保安规定》相关细则，此处不再罗列。
（2）在被检开关柜挂“在此工作”牌，在相邻运行设备上挂“设备运行”牌，核对工作安全措施，工作人员做好监护，防止走错间隔。
（3）严格执行“三票三制”，认真做好危险点分析和风险预控，对参加工作的所有工作人员做好安全和技术交底。
（4）检验人员着装应符合《电业安全生产工作规程》的要求，应动保护用品配备齐全。
（5）备品备件、工器具、检修设备定置摆放，物放有章；物品摆放禁止阻塞通道，存放前铺好胶皮，防止地面损坏和污染，具体执行《GHFD-05-TB－07检修现场文明生产管理实施细则》要求。
（6）工作中对环境的污染尽量降低到最轻，“谁污染、谁负责”，“谁污染、谁清除”，必须做到工完料尽场地清。
（7）垃圾、废旧物品必须分类，拆下的废旧部件必须装在塑料袋内，回收到公司指定地点，摆放整齐，由公司物资部门统一处理。
（8）检修人员在办理工作票终结手续前，应恢复设备的明显标志，做到设备标志清晰完整。
（9）工作结束后将安全防护措施恢复原状态，经工作终结后，工作负责人可带全部人员撤离工作现场。
（10）凡继电保护和自动装置等二次设备经过改进或定值变动的，在设备恢复备用前，检修及试验人员向运行人员（发电部）做书面交底，以备查阅。
第二章直流充电装置检修规程1.设备概况及参数1.1设备概况机组动力220V直流系统：每台机组设置1组动力蓄电池组2200Ah、104只/组，每组蓄电池配2台300A充电装置。
所有直流屏及高频开关充电柜均布置在电气楼零米层直流屏及UPS 室内。
主厂房每套220V直流系统所有馈线回路采用直流空气开关，开关型式采用GMB系列。
机组控制110V直流系统：每台机组设置2组控制蓄电池组1000Ah、51只/组，每组蓄电池配1台160A充电装置。
另外，为两组蓄电池配设1台160A公用充电装置。
所有直流屏及高频开关充电柜均布置在电气楼零米层直流屏及UPS室内。
主厂房每套110V直流系统所有馈线回路采用直流空气开关，每类馈出线回路均匀分配在两段母线上，开关型式采用GMB系列。
网络110V直流系统：500kV网络控制设置2组控制蓄电池组600Ah、51只/组，每组蓄电池配1台140A充电装置。
另外，为两组蓄电池配设1台140A公用充电装置。
所有直流屏及高频开关充电柜均布置在500kV继电器室内。
网络控制110V直流系统所有馈线回路采用直流空气开关。
每类馈出线回路均匀分配在两段母线上，开关型式采用GMB系列。
辅助主厂房输煤、雨水泵房各设一套110V直流系统（共2套，供控制负荷用），雨水泵房110V直流系统设1组110V阀控式密闭铅酸蓄电池，不设端电池和降压措施，51只/组，蓄电池配1台40A充电装置。
输煤110V直流系统设1组110V阀控式密闭铅酸蓄电池，不设端电池和降压措施，51只/组，蓄电池配2台40A充电装置。
1.2设备参数（1）充电模块：交流输入电源电压AC380±20%V；交流输入电源频率50±10%HZ；功率因数≥0.92；整机效率≥96%；额定直流输出电压110V、220V；输出电压调节范围DC198V～286V （机组动力）DC90V～160V（机组、网络控制及辅助厂房直流）；输出电流调节范围0～100％Ie；稳流精度≤0.2%；稳压精度≤0.2%；波纹系数≤0.1%；冷却方式风冷。
（2）GMB系列直流空气开关：额定开断电流有效值10KA ；开断额定电流允许次数6000次。
2.设备维护标准序号项目维护标准维护周期备注1 装置外观检查屏、柜固定及接地应可靠, 标志清晰,母线、开关、刀闸及电缆各部正常1周2 装置熔断器、空气开关位置检查熔断器无熔断，空气开关位置正确1周3 检查装置指示仪表显示表计无破损，显示应正确1周4 检查直流定值直流定值与最新定值单相符结合大小修进行5 备用充电装置检查备用充电装置处于良好备用状态2周6 工作状态检查直流母线绝缘良好，无接地现象,直流系统各部件无告警信息1周7 工作环境检查设备间温度、湿度符合要求1周3.设备故障处理序号故障故障原因解决措施备注1 充电模块通讯中断充电模块的地址设置错误或充电模块地线连接不良重新设置地址或检查充电模块地线连接应牢固2 充电模块过热保护动模块风扇坏或环境温度过高更换模块风扇3 监控模块参数无法设置监控模块和下级设备没有通讯上检查监控模块和下级设备的通讯4 绝缘监测仪支路误告警两台相同型号的绝缘监测仪连接到同一母线上，将导致绝缘监测仪支路误告警断开一台绝缘监测仪主机5 交流输入空开跳闸交流输入部分短路或交流输入空开辅助触点损坏检查交流输入部分短路或交流输入空开辅助触点6 监控器测不到交流输入电压采样线连接不可靠或松动检查交流采样线到监控器、交流监控模块与监控器间的连接线7 交流接触器切换不正常接触器连接线或辅助触点不正常检查接触器与监控器的连接线是否松动或接触器辅助触点工作是否正常8 系统不均流模块均流线或模块故障检查模块间的均流线，对换模块位置，仍然不均流则更换模块9 模块有时有输出有时无输出过热保护动作引起减轻负载或降低环境温度，检查风扇是否运转10 模块內风扇不转负载轻或风扇故障正常状态或更换风扇11 模块自动关机模块设置不正确引起正确设置模块的开关机4.检修项目序号检验项目新安装检验全部检验部分检验1 一般性检查√√√2 监控器装置√√√3 高频电源模块√√√4 绝缘监测装置√√√5 报警信号检查√√√6 变送器、表计校验√√7 双路交流切换测试√√注：检修周期全检每四年一次，部分检验每二年一次。
