CAD坐标批量导入的方法

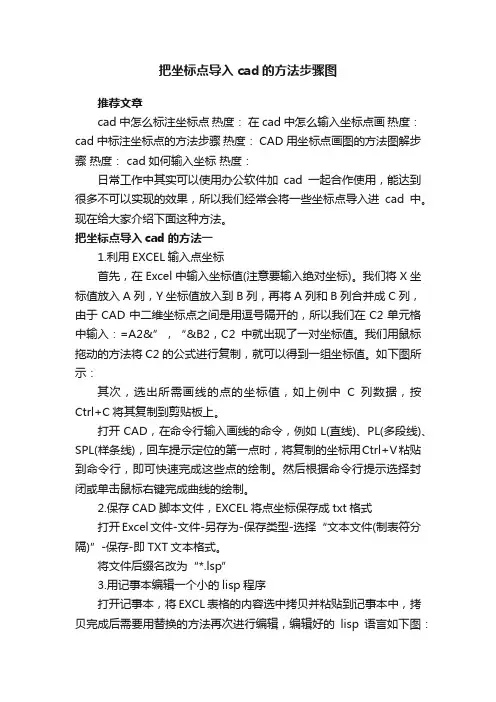

把坐标点导入cad的方法步骤图
把坐标点导入cad的方法步骤图推荐文章cad中怎么标注坐标点热度:在cad中怎么输入坐标点画热度:cad中标注坐标点的方法步骤热度: CAD用坐标点画图的方法图解步骤热度: cad如何输入坐标热度:日常工作中其实可以使用办公软件加cad一起合作使用,能达到很多不可以实现的效果,所以我们经常会将一些坐标点导入进cad中。
现在给大家介绍下面这种方法。
把坐标点导入cad的方法一1.利用EXCEL输入点坐标首先,在Excel中输入坐标值(注意要输入绝对坐标)。
我们将X坐标值放入A列,Y坐标值放入到B列,再将A列和B列合并成C列,由于CAD中二维坐标点之间是用逗号隔开的,所以我们在C2单元格中输入:=A2&”,“&B2,C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的公式进行复制,就可以得到一组坐标值。
如下图所示:其次,选出所需画线的点的坐标值,如上例中C列数据,按Ctrl+C将其复制到剪贴板上。
打开CAD,在命令行输入画线的命令,例如L(直线)、PL(多段线)、SPL(样条线),回车提示定位的第一点时,将复制的坐标用Ctrl+V粘贴到命令行,即可快速完成这些点的绘制。
然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
2.保存CAD脚本文件,EXCEL将点坐标保存成txt格式打开Excel文件-文件-另存为-保存类型-选择“文本文件(制表符分隔)”-保存-即TXT文本格式。
将文件后缀名改为“*.lsp”3.用记事本编辑一个小的lisp程序打开记事本,将EXCL表格的内容选中拷贝并粘贴到记事本中,拷贝完成后需要用替换的方法再次进行编辑,编辑好的lisp语言如下图:特别注意,lisp语言中的全部文字和符号均要用英文半角输入,command与“point”之间只能有一个空格,“point”与“a,b”之间也只能有一个空格,其它地方不能有空格。
将记事本文件保存,关闭文件并将其后缀名改为.lsp。
CAD坐标批量导出入方法
3.标准横断的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
(二)编辑左侧板块输入 主板块的“宽度”“横向坡度”、人行道的“宽度”“横向坡度”
5.重命名文件 把“csv”后缀改成“dat”
6.打开cass 点击“绘图处理”“展野外测点点号”选择保存好的文件 打开 完成
交点法数据输入
1.平曲线参数
例:(一)新建工程选择“交点法”点击曲线参数设置
1.在桌面新建一个Excel文件进入点“文件”“打开” 打开要导入点的文件
2.出现一个导入导向对话框,点“下一步”把“Tab键”改成“逗号”完成
3.把导好的x轴y轴坐标互换位置(x轴在前 y在后)完成后点“另存为” 下面文件类型选择“csv逗号分隔”保存
4.打开保存好的文件 在坐标前面插入一列空白格 保存退出
5.要导的点都点好了 回车结束
6.回到桌面 选择到出点的文件点重命名 选择后缀名“dat”改成“csv”
7.进入csv文件 把x轴y轴调换位置 点击保存
8.回到桌面把保存好的“csv”后缀文件改成“txt” 完成
CAD坐标批量导入
CAD坐标批量导出
1.单击cass工具栏中的“工程应用”
2.选择“指定点生成数据”
3.弹出保存文件选择桌面,自定义名称
4.选择要导出的点,地物代码回车、高程(可以输入高程数据,不要的可以回车)回车、点号回车(可自定义点号标记)然后选择下的一点重复 以上操作
(二)插入起始点 “开始里程”、X轴坐标、Y轴坐标
(三)编辑交点 输入交点编号“编号200”、“半径15000”、交点的X轴坐标、Y轴坐标
(四)有几个交点 同上操作全部插入
(五)编辑“终点”输入终点的X轴坐标、Y轴坐标
批量CAD坐标画图及批量点线面导入导出问题
(道理都一样,导出时,可在样条曲线上分解成多节 点越多越真实)
标的问题,绝对坐标是软件本 改不了的),当CAD图导入3D软 个轴90旋转都可以,再保存下文 改变图档位置(可以3线面导入 导出问题 知识:点 为基本单 位,由批 量的点可 组成线, 圈,样 条,面等 等的一切 矢量图 情况一: 批量坐标 值导入 CAD图纸 中生成点
情况二:CAD图纸中导出批量点坐标(工具:贱人工具箱5.7 下的提取坐标,以坐标值可从新导入导出点) 情况三: 批量直线 导入CAD 图纸中
情况四:CAD图纸中导出批量直线信息(工具:钢构CAD 3.5下的批量编号坐标输 出,以端点坐标值可从新导入生成直线) 情况五:其它函数导入CAD图纸生成复杂曲线,CAD图纸中批量导出复杂曲线信息(道理都一样,导出时 的坐标值(无限逼近,求导)再导出批量点信息,以端点可从画出新复杂曲线,点越多越真实)
cad怎么大批量标注坐标
cad怎么大批量标注坐标推荐文章CAD图形中的标注尺寸怎么修改热度:CAD国标字体和标注设置怎么操作热度: CAD尺寸标注样式怎么设置详细图文热度: CAD 怎么按比例出图及设置标注比例热度:怎么通过cad给图形标注尺寸热度:在CAD中输入坐标是日常工作需要会的,那么大家知道cad怎么大批量标注坐标吗?下面是店铺整理的cad怎么大批量标注坐标的方法,希望能给大家解答。
cad大批量标注坐标的方法:将坐标及坐标点号录入到excel表格中,如图所示在后一列输入 =C2&","&B2 ,得到CAD连线坐标在后一列输入公式=IF(OR(C2=FALSE,B2=FALSE),"","_donut 1.98 2 "&ROUND(C2,3)&","&ROUND(B2,3)&" "&" -text j ML "&ROUND((C2+3),3)&","&ROUND(B2-0.1,3)&" 2.0 0 "&A2) 得到CAD标注的坐标点及点号这里简要说明下前面的if语句是判断坐标是否为空,后半段是cad命令,最后会给大家解释为什么?下拉填充所有坐标重点:打开CAD,输入多线命令“PL”重点:切换至excel,选中黄色列的所有数据,CTRL+C 命令重点:切换至CAD,点击命令行,CTRL+V 粘贴,得到坐标连线图重点:重复上述6、7步骤,得到坐标标注及点号标注,如下图,大功告成。
下图是详细的解释步骤3中的公式CAD中按F2键,调出命令记录,与步骤3对比,你会发现公式其实就是CAD中的命令符级参数。
CAD批量导入坐标点及点编号方法
CAD批量导入坐标点及点编号方法
CAD批量导入坐标点及点编号
先将EXCEL中坐标,按照如图所示的填好:
序号根据自己的需求填写,支持文字。
point后面需要加空格,
text后面需要加空格,
100前后都需要加空格,100为文字高度,可以调整
0后面需要加空格,0为文字旋转角度,可以调整
空格的意思执行该命令,不能少否则会出错
(C3+50,D3+50)是输入编号的位置,相当于x y 在原来的点的位置各偏移了50 ,这个数字可以修改,也可以为负值
将E列文字复制到文本,如图所示:
1、修改文本文件的后缀即文件格式,改为scr格式。
2、在CAD工具里面运行脚本文件,即SCR文件,即可输入点。
3、同样的方法可以对编号进行炒作。
4、。
cad按坐标批量导入块的具体方法
cad按坐标批量导入块的具体方法以CAD按坐标批量导入块的具体方法在CAD软件中,块(Block)是由一组对象组成的单个实体,可以重复使用。
当我们在绘图中需要多次使用相同的图形元素时,可以将这些元素制作成块,并在需要的地方进行插入。
如果需要批量导入块,可以通过按坐标的方式来实现。
下面将介绍具体的方法。
1. 创建块定义我们需要先创建块定义。
在CAD软件中,可以通过以下步骤来创建块定义:- 选择需要制作成块的图形元素。
- 在“插入”选项卡的“块”面板中,点击“创建块”命令。
- 在弹出的对话框中,输入块的名称,并选择其他相关选项,如基点和旋转角度等。
- 最后,点击“确定”按钮,块定义就创建完成了。
2. 导出块定义创建好块定义后,我们需要将其导出为一个文件,以便后续的批量导入。
可以通过以下步骤来导出块定义:- 在“插入”选项卡的“块”面板中,点击“导出”命令。
- 在弹出的对话框中,选择要导出的块,并指定导出的文件路径和名称。
- 最后,点击“保存”按钮,块定义就导出完成了。
3. 准备坐标文件要按坐标批量导入块,我们需要准备一个坐标文件,其中包含了每个块的插入位置信息。
可以通过以下方式来准备坐标文件:- 使用文本编辑器打开一个新的文本文件。
- 在文本文件中,按照一定的格式输入坐标信息,每行表示一个块的插入位置,格式可以为“X坐标,Y坐标,Z坐标”或“X坐标Y坐标 Z坐标”。
- 保存文本文件,并将其命名为合适的名称,如“坐标.txt”。
4. 批量导入块准备好坐标文件后,可以通过以下步骤来批量导入块:- 在CAD软件中,打开需要导入块的绘图文件。
- 在“插入”选项卡的“块”面板中,点击“导入”命令。
- 在弹出的对话框中,选择之前导出的块定义文件。
- 点击“打开”按钮,块定义文件就导入完成了。
- 在CAD软件中,打开坐标文件(即之前准备的文本文件)。
- 在“插入”选项卡的“块”面板中,点击“按坐标导入块”命令。
- 在弹出的对话框中,选择之前导入的块定义,并选择坐标文件。
怎么把cad里面批量坐标导入excel
1、打开要转的图形Βιβλιοθήκη 2、将要转出的坐标用pl多线段连起来
3、选中多线段,输入“list”命令
4、得到详细坐标点
5、复制粘贴到excle中
因为是未用任何专业软件去导出的数据所以比较麻烦适合数据量少的朋友如果数据量大还是用专业软件去转
怎么把cad里面批量坐标导入excel
很多网友想知道cad上的点坐标数据如何转到Excel上的,所以小编就将此方法写经验贴出来。因为是未用任何专业软件去导出的数据,所以比较麻烦,适合数据量少的朋友,如果数据量大还是用专业软件去转。
把坐标点导入cad的方法步骤图
把坐标点导入cad的方法步骤图日常工作中其实可以使用办公软件加cad一起合作使用,能达到很多不可以实现的效果,所以我们经常会将一些坐标点导入进cad中。
现在给大家介绍下面这种方法。
把坐标点导入cad的方法一1.利用EXCEL输入点坐标首先,在Excel中输入坐标值(注意要输入绝对坐标)。
我们将X坐标值放入A列,Y坐标值放入到B列,再将A列和B列合并成C列,由于CAD中二维坐标点之间是用逗号隔开的,所以我们在C2单元格中输入:=A2&”,“&B2,C2中就出现了一对坐标值。
我们用鼠标拖动的方法将C2的公式进行复制,就可以得到一组坐标值。
如下图所示:其次,选出所需画线的点的坐标值,如上例中C列数据,按Ctrl+C将其复制到剪贴板上。
打开CAD,在命令行输入画线的命令,例如L(直线)、PL(多段线)、SPL(样条线),回车提示定位的第一点时,将复制的坐标用Ctrl+V粘贴到命令行,即可快速完成这些点的绘制。
然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。
2.保存CAD脚本文件,EXCEL将点坐标保存成txt格式打开Excel文件-文件-另存为-保存类型-选择“文本文件(制表符分隔)”-保存-即TXT文本格式。
将文件后缀名改为“*.lsp”3.用记事本编辑一个小的lisp程序打开记事本,将EXCL表格的内容选中拷贝并粘贴到记事本中,拷贝完成后需要用替换的方法再次进行编辑,编辑好的lisp语言如下图:特别注意,lisp语言中的全部文字和符号均要用英文半角输入,command与“point”之间只能有一个空格,“point”与“a,b”之间也只能有一个空格,其它地方不能有空格。
将记事本文件保存,关闭文件并将其后缀名改为.lsp。
3.改变CAD 中点样式在“格式”里边选“点样式”,改变点形状这种方式等分完后由于点对象位于线上,看不见,要想看到这些点,需要在菜单中选择:点样式,设置一个可以看得到的样式,如下图所示:注意:点大小有两种设置形式,一种是相对于屏幕大小的百分比,一种是绝对尺寸,使用哪种形式、多大,取决于你是否希望打印这些点,点显示后效果如下图所示:4.CAD加载脚本绘图在“工具”里边选“加载应用程序”,运行脚本“*.lsp”将坐标批量输入到CAD中打开CAD,在“工具”菜单中找到“加载引用程序”,加载这个文件,奇迹发生了,所有点自动画好了。
CAD大批量输入坐标点的方法
<quote><b>以下是引用 <u>pengyou</u> 在 <i>2004-3-25 19:56:00</i> 的发言:</b><quote><b>以下是引用 <u>lgh4073</u> 在 <i>2004-3-23 10:05:00</i> 的发言:</b>利用excel1.把文本文件导入excel,比如a列为x坐标、b列为y坐标,在c列中输入格式如下a b c1 15.8 20.9 =A1 & "," & B12 25.8 32.5 =A2 & "," & B23 31.0 10.9 =A3 & "," & B34 25.2 20.9 =A4 & "," & B45 16.8 40.9 =A5 & "," & B56 29.4 60.9 =A6 & "," & B6选择c列的数据范围,复制!,在cad的命令栏中输入line回车,点击鼠标右键,选择“粘贴”</quote>请教:我试了,右键后无任何反应,没有对话框。
若直接按“粘贴”也没自动成图,望回帖赐教!<em13></quote>鼠标指针指在命令行中“指定第一点:”后,再点击鼠标右键,此时会出现快捷菜单,其中就有“粘贴”,点击该命令即可!;;;---------------------------------;;; 粘贴Excel数据画曲线;;; 作者: zz 2003.12.24;;;---------------------------------;;main(defun c:xl( / xlread mmm n nolist m_hs m_ls )(defun xlread()(setq xls (getstring 1 ) )(setq xls (strcat "(" xls ")" ) )(setq Nolist(append Nolist (list xls) ))(if (= xls "()" ) 0 1 ))(princ "\n粘贴Execl数据画曲线")(princ "\n在Excel中建好数据,并将数据拷贝至粘贴板,将光标放在本行后,按鼠标右键粘贴")(setvar "CMDECHO" 0);;;关闭snap(setq mysnap (getvar "osmode") ) ; osnap off(if (< mysnap 16384) (command "osmode" (+ 16384 mysnap)))(setvar "CMDECHO" 0)(setvar "BLIPMODE" 0)(setq mmm (getint"\n输入表格的总行数:"))(setq x_scal (getreal "\n折线的X方向比例:"))(setq y_scal (getreal "\n折线的y方向比例:"))(princ "\n在此点鼠标右键粘贴EXCEL数据:")(setq Nolist nil n 1) ;n--表总行数+1(repeat mmm (progn(xlread)(setq n (1+ n)))) ;while;;;设置行数和列数的初始值(setq m_hs 0m_ls 1) ;m_hs--表列行数计数,m_ls --表列数计数;;求出第一行作为层名称(setq xls0 (nth 0 nolist))(setq xls0 (read xls0))(setq mm (- (length xls0) 1) ) ;m-总列数;;;设置层和每一层的颜色(setq m_lay 1)(repeat mm (progn ;将第一行数作为层,并设置颜色(command "layer" "M" (nth m_lay xls0) "") ;设置层(command "layer" "C" m_lay (nth m_lay xls0) "");设置颜色 (setq m_lay (+ m_lay 1))))(setq n (- n 1)) ;去掉第一行,表总行数减1(setq m_hs 1);画多折线,对列数进行循环(repeat mm (progn;对行数进行循环(command "layer" "s" (nth m_ls xls0) "") ;每列线换一层(command "pline")(repeat (- n 1) (progn ;n-1,表总行数;;; 求点座标(setq xls (nth m_hs nolist))(setq xls (read xls))(setq txt_x (nth 0 xls))(setq txt_y (nth m_ls xls)); (setq pt (list txt_x txt_y))(setq pt (list (* txt_x x_scal) (* txt_y y_scal)))(command pt)(setq m_hs (+ m_hs 1)))) ;repeat(command "")(setq m_hs 1)(setq m_ls (+ m_ls 1))));repeat(setvar "CMDECHO" 1)(setvar "BLIPMODE" 1)(setq *error* olderr));;;-------------------------------------------------(princ "\n 粘贴Excel数据画曲线,命令:XL。
CAD软件中怎么批量导入导出坐标数据?
CAD软件中怎么批量导⼊导出坐标数据?在软件中,每⼀个点,都有独⼀⽆⼆的坐标值。
⽽成千上万的点,组成了更为具象化的CAD图形。
尽管⼤部分的设计师了解如何使⽤CAD软件来绘制图形并保存为图纸,但对于如何将众多的个性化、精确化的点批量导⼊、导出CAD软件,就很少有设计师精通此道。
今天⼩编为⼤家详细讲解⼀下,如何使⽤浩⾠CAD来进⾏批量导⼊、导出CAD坐标数据。
1、LINE法:利⽤直线批量导⼊该⽅法利⽤直线来批量导⼊坐标,适⽤于由多个线段组成的图形。
步骤⼀:⾸先,将要CAD坐标及⾼程导⼊到Excel。
步骤⼆:新建E列为「展点划线」,新建F列为「注释」。
步骤三:在Excel表格的E列和F列中,分别输⼊如下公式,并选中E2和F2列,再利⽤⼗字光标的下拉填充功能,将E列和F列进⾏充填序列。
在E列中输⼊公式:「="line"&B2&","&C2」;在F列中输⼊公式:「="-text j ml"&B2&","&C2&""&5&"0 A"&A2&D2」。
步骤四:浩⾠CAD中,将复制的E列数据粘贴⾄CAD命令⾏,即可看到⽣成的图形⽂件。
若不显⽰⽂件,双击滚轮即可。
步骤五:浩⾠CAD中,将复制的F列数据粘贴⾄的CAD命令⾏,即可完成批量导⼊Excel坐标。
2、PLINE法:利⽤多段线批量导⼊该⽅法利⽤多段线来批量导⼊CAD坐标,适⽤于由⼀条多段线组成的图形。
步骤⼀:⾸先在Excel中填写X轴、Y轴信息,并新建D列来填写第⼀列(X,Y)坐标信息。
在D列中输⼊公式「=A2&","&B2」,并利⽤⼗字光标的下拉填充功能,进⾏下拉充填序列。
步骤⼆:在浩⾠CAD中,在CAD命令⾏输⼊「PL」命令并回车。
CAD坐标提取和批量导入方法技巧
CAD坐标提取和批量导入方法技巧
CAD坐标提取和批量导入
一、 CAD点位坐标提取方法
一)、多段线顺序连接并提取
1、在CAD中打开图纸.dwg;
2、多段线连接要提取的点
在命令行窗口输入“pl”,利用多段线将要提取的点进行连接
3、提取坐标
选中多段线,输入“list”命令,得到各店的详细信息
4、编辑
将点位信息复制粘贴到excel中,选中【数据】-【分列】直至完成,然后替换成想要的格式;
参考文档:https:///article/af9f5a2d05735e43140a45d9.h tml
注:对于有顺序要求的建议,采用该方式,能保证点号跟点位坐标对应。
二)、查询点坐标并导出
1、数据提取
从CAD中提取点位坐标,操作步骤为:【工具】——【数据提取】——【新建/选择现有的提取文件】
从图中选取数据,即点位;
3、选择对象
选择数据源可以选取大片区域,选中区域会包含点、线、文字等,我们只关心点对象,这里进行选择;
4、选择特性
这里选取【几何图形】,这样就能输出坐标;
5、优化数据
这里可以自定义排序规则
6、输出
7、坐标查看
然后,再根据实际情况,修改点号,使点号与点位坐标对应。
注:该种情况要求点位非常准确,不然排序会非常麻烦;尽管提供了排序规则,但是也会出现排序错误,要对数据进行复查。
结论
CAD尽管为大家提供了提取坐标的方法,但是无法对应的点号,还是有些工作量。
听说南方CASS可以将点号与坐标一起导出,以后再测试。
文章转载于CSDN 作者:萧逸凡。
CAD坐标、序号批量输入方法
榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 道路 榆叶梅 牙子角 牙子角 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 榆叶梅 油松 油松 金丝柳 银杏 银杏 油松 碧桃 碧桃 榆叶梅 碧桃 碧桃 紫叶李 紫叶李 碧桃 金丝柳 金丝柳 油松 金丝柳 金丝柳 金丝柳
中点选文本窗口的命令行,按ctrl+v粘贴(要特别注意的是命令输入的正确是空格还是回车要 。如果失败可以执行前几条命令查看错误原因对命令进行修改)。
-text j bc 487522.47,328777.51 0.9 0 榆叶梅 -text j bc 487510.52,328780.99 0.9 0 榆叶梅 -text j bc 487500.9,328835.3 0.9 0 榆叶梅 -text j bc 487472.88,328891.71 0.9 0 榆叶梅 -text j bc 487490.35,328852.88 0.9 0 榆叶梅 -text j bc 487494.36,328821.02 0.9 0 榆叶梅 -text j bc 487489.9,328872.6 0.9 0 榆叶梅 -text j bc 487451.5,328891.88 0.9 0 榆叶梅 -text j bc 487453.18,328884.66 0.9 0 榆叶梅 -text j bc 487455.88,328870.04 0.9 0 道路 -text j bc 487470.19,328823.84 0.9 0 榆叶梅 -text j bc 487442.78,328917.68 0.9 0 牙子角 -text j bc 487416.57,329014.21 0.9 0 牙子角 -text j bc 487446.09,328990.422 0.9 0 榆叶梅 -text j bc 487419.22,329160.66 0.9 0 榆叶梅 -text j bc 487410.27,329159.2 0.9 0 榆叶梅 -text j bc 487383.1,329160.2 0.9 0 榆叶梅 -text j bc 487373,329159.75 0.9 0 榆叶梅 -text j bc 487373.98,329159.01 0.9 0 榆叶梅 -text j bc 487380.36,329131.09 0.9 0 榆叶梅 -text j bc 487382.11,329132.46 0.9 0 榆叶梅 -text j bc 487507.8,328781.97 0.9 0 油松 -text j bc 487497.22,328787.85 0.9 0 油松 -text j bc 487492.887,328790.74 0.9 0 金丝柳 -text j bc 487506.03,328809.74 0.9 0 银杏 -text j bc 487500.09,328833.21 0.9 0 银杏 -text j bc 487495.77,328835.25 0.9 0 油松 -text j bc 487496.2,328833.02 0.9 0 碧桃 -text j bc 487499.495,328820.7 0.9 0 碧桃 -text j bc 487494.36,328821.02 0.9 0 榆叶梅 -text j bc 487490.79,328835.02 0.9 0 碧桃 -text j bc 487484.27,328859.62 0.9 0 碧桃 -text j bc 487483.713,328862.02 0.9 0 紫叶李 -text j bc 487481.093,328871.95 0.9 0 紫叶李 -text j bc 487486.04,328870.78 0.9 0 碧桃 -text j bc 487487.76,328873.457 0.9 0 金丝柳 -text j bc 487494.35,328850.44 0.9 0 金丝柳 -text j bc 487496.4,328845.22 0.9 0 油松 -text j bc 487446.3,328911.45 0.9 0 金丝柳 -text j bc 487449.46,328900.07 0.9 0 金丝柳 -text j bc 487471.58,328819.77 0.9 0 金丝柳 -text j bc 1,-7 0.9 0 42 -text j bc 1,-7 0.9 0 43
CAD怎样批量导入坐标数据
CAD怎样批量导入坐标数据
大家经常要在CAD图形中用到坐标数据,这些坐标数据可以从外部导入批量的。
其实这个也不算太难,下面就让小编告诉你CAD怎样批量导入坐标数据的方法,一起学习吧。
CAD批量导入坐标数据的方法
将坐标及坐标点号录入到excel表格中,如图所示
在后一列输入 =C2&","&B2 ,得到CAD连线坐标
在后一列输入公式=IF(OR(C2=FALSE,B2=FALSE),"","_donut 1.98 2 "&ROUND(C2,3)&","&ROUND(B2,3)&" "&" -text j ML "&ROUND((C2+3),3)&","&ROUND(B2-0.1,3)&" 2.0 0 "&A2) 得到CAD标注的坐标点及点号
这里简要说明下前面的if语句是判断坐标是否为空,后半段是cad命令,最后会给大家解释为什么?
下拉填充所有坐标
重点:打开CAD,输入多线命令“PL”
重点:切换至excel,选中黄色列的所有数据,CTRL+C 命令
重点:切换至CAD,点击命令行,CTRL+V 粘贴,得到坐标连线图
重点:重复上述6、7步骤,得到坐标标注及点号标注,如下图,大功告成。
下图是详细的解释步骤3中的公式
CAD中按F2键,调出命令记录,与步骤3对比,你会发现公式其实就是CAD中的命令符级参数。
CAD批量导入坐标点及点编号方法
CAD批量导入坐标点及点编号
先将EXCEL中坐标,按照如图所示的填好:
序号根据自己的需求填写,支持文字。
point后面需要加空格,
text后面需要加空格,
100前后都需要加空格,100为文字高度,可以调整
0后面需要加空格,0为文字旋转角度,可以调整
空格的意思执行该命令,不能少否则会出错
(C3+50,D3+50)是输入编号的位置,相当于x y 在原来的点的位置各偏移了50 ,这个数字可以修改,也可以为负值
将E列文字复制到文本,如图所示:
1、修改文本文件的后缀即文件格式,改为scr格式。
2、在CAD工具里面运行脚本文件,即SCR文件,即可输入点。
3、同样的方法可以对编号进行炒作。
4、。
如何在cad中批量输入坐标
如何在cad中批量输入井位坐标?首先:在excel文件里,第一列输入x坐标;第二列输入y坐标,在第三列中输入=A1&","&B1;往下拉就可以得到x,y坐标的样式,然后粘贴在写字板上就是这样的格式:point 586744.468277,319455.394841 当然这样的井位只是以小圆圈来表示,如果要换成其他样式请看cad帮助里面的point命令,圆是33 然后把整理好的txt文本存成后缀名为.scr的文件第二步:在cad中的命令行中输入:script 就会弹出一个会话框,选择你刚才改好的文件。
就批量出现你所有的井位了。
如果是已经画好了井了(全部都是用圆表示的),则可以提前圆的圆心坐标,然后再根据圆心坐标输入文字,这样输入的文字可以对应每个井位方法:工具---数据提取批量导入井号将text文件中的命令改为text 586744.468277,319505.394841 303 <0 S23根据excel坐标画点和文字的方法如果您不会写lisp代码,不想用工具软件,那么利用excel和word也能做,也很简单假设表中A列为序号,B.C列为坐标,根据坐标画点,并在坐标右上角写序号文字1.在D1中输入公式:="point "&B2&","&C2point是画点命令,b2.c2就是坐标在E1中输入公式:="text "&B1+2&","&C1+2&" 5 0 "&A1text是文字命令,b1+2.c2+2是确定文字坐标,5是文字高度,0是旋转0度,a1是文字内容2.句柄填充单元格,复制D.E列3.打开word,选择性粘贴,选择无格式文本,用替换法为每行增加一个回车符,全选,复制4.在acad中点选文本窗口的命令行,按ctrl+V粘贴。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
坐标点及点名称批量导入CAD
1、先将EXCEL中坐标,按照如图所示的填好:
D2表格填写公式为:="point "&B2&","&C2
E2表格填写公式为:=="text "&B2+10&","&C2+10& " 10 0 "&A2
其中,point后面需要加空格,text后面需要加空格,10前后都需要加空格,0后面需要加空格。
空格的意思执行该命令,不能少否则会出错,10为文字高度可以调整,0为文字旋转角度;(B2+10,C2+10)相对于原来坐标点的位置。
2、将D列文字复制到文本,如图所示:
3、修改文本文件的后缀即文件格式,改为scr格式。
4、在CAD工具里面运行脚本文件,即SCR文件。
5、同样的方法可以对E列进行操作,生成点的名称。
