光伏电站监控系统
光伏电站电力监控系统
光伏电站电力监控系统随着能源需求的增加和环境问题的日益突出，可再生能源的利用成为当今社会发展的重要课题之一。
光伏电站作为一种利用太阳能发电的设施，正逐渐成为各地的重要能源供应来源。
而为了确保光伏电站的正常运行和高效发电，电力监控系统的建立和应用成为不可或缺的组成部分。
一、电力监控系统的概述光伏电站电力监控系统是指通过各种电子设备和监测装置，对光伏电站的电力产能、能效和设备运行状态进行实时监测、数据采集和分析的系统。
它采用先进的信息技术手段，将光伏电站的各项数据进行采集、传输和处理，实现对光伏电站的远程实时监控和管理。
通过电力监控系统，可以实现对光伏电站电力输出量、能源利用效率、设备故障、安全等方面的监控和管理，并提供相应的数据分析和决策支持。
二、电力监控系统的组成1. 数据采集装置数据采集装置作为电力监控系统的核心组成部分，负责对光伏电站的各类数据进行实时采集和传输。
它可以通过无线或有线的方式连接光伏电站的各类传感器、监测设备，获取光伏电站的电力产能、设备运行状态等实时数据，并将数据传输给监控中心进行处理。
2. 监控中心监控中心是电力监控系统的数据处理和管理中心，承担着光伏电站数据的接收、处理和存储任务。
监控中心可以实时监测光伏电站的各项指标，同时对异常数据进行分析和报警，提供实时的设备状态和电力产能信息。
3. 数据分析与决策支持电力监控系统通过对光伏电站的各项数据进行分析和处理，可以为光伏电站的运行和管理提供决策支持。
通过对电力产能、能源利用效率、设备健康等方面的数据分析，可以帮助运维人员进行设备维护和调整，提高光伏电站的发电效率和运行稳定性。
三、电力监控系统的优势1. 实时监控与管理电力监控系统可以实现对光伏电站的实时监控和管理，可以随时掌握光伏电站的电力产能和设备运行情况，及时发现和解决问题，提高光伏电站的发电效率和安全性。
2. 数据分析与优化电力监控系统通过对光伏电站的数据进行分析和处理，可以帮助运维人员找出设备故障和能源浪费的原因，为运行和管理提供科学依据，优化光伏电站的发电效率和能源利用效率。
光伏电站智能监控系统
光伏电站智能监控系统近年来，随着可再生能源的快速发展，光伏电站作为其中重要的一种能源发电方式，受到广泛关注和应用。
为了提高光伏电站的效益和安全性，光伏电站智能监控系统应运而生。
本文将就光伏电站智能监控系统的作用、原理以及应用前景进行探讨。
一、光伏电站智能监控系统的作用光伏电站智能监控系统是一种基于现代化监测技术和智能化管理手段的监控系统，具有以下作用：1. 实时监测光伏电站的发电情况：通过对光伏电站的光照强度、温度、电压、电流等参数的实时监测，可以准确了解光伏电站的发电量、发电效率以及发电质量。
根据监测结果，实时调整电站的运行参数，优化光伏电站的发电性能。
2. 及时检测和预警故障：光伏电站智能监控系统可以实时检测光伏模块的工作状态和发电效果，并通过数据分析，识别出故障点并提供相应的预警信息。
这种及时的故障检测和预警机制，可以减少故障造成的损失，提高光伏电站的安全性和稳定性。
3. 远程监控和管理：利用光伏电站智能监控系统，可以实现对光伏电站的远程监控和管理。
光伏电站经常分布在偏远或难以到达的地区，通过系统的远程监控功能，可以随时随地对光伏电站的运行情况进行监测和管理，及时处理各种问题。
二、光伏电站智能监控系统的原理光伏电站智能监控系统的原理主要包括传感器采集、数据传输、数据处理和远程控制等环节。
1. 传感器采集：在光伏电站中安装各类传感器，用于实时采集光照强度、温度、电流、电压等关键参数。
传感器是光伏电站智能监控系统的核心组件，负责对光伏电站的各项参数进行采集和监测。
2. 数据传输：采集到的数据通过无线通信、有线网络等方式传输到数据中心。
为了保证数据的安全和稳定传输，可以采用物联网技术和云计算平台，实现大规模数据的集中管理和处理。
3. 数据处理：将采集到的数据进行处理和分析，通过算法、模型等技术手段，提取有价值的信息和结论。
例如，可以利用机器学习算法，对光伏电站的发电效率进行预测和优化。
4. 远程控制：通过远程监控终端或者移动设备，对光伏电站进行远程控制和管理。
光伏电站监控系统结构与布局
光伏电站监控系统结构与布局随着清洁能源的发展和应用，光伏电站已成为一种主要的可再生能源发电方式。
为了保障光伏电站的安全运行和高效发电，监控系统的建设至关重要。
一个完善的光伏电站监控系统不仅能够实时监测电站的运行状态，还可以对电站进行远程监控和管理，提高电站的发电效率和维护效率。
本文将介绍光伏电站监控系统的结构与布局。
一、光伏电站监控系统结构光伏电站监控系统的结构主要包括传感器、数据采集系统、数据传输通道、数据处理与存储系统和监控中心。
其中，传感器用于实时监测光伏电站的各项参数，数据采集系统用于将传感器采集到的数据传输至数据处理系统，数据传输通道用于实现数据的远程传输，数据处理与存储系统用于处理和存储传感器采集到的数据，监控中心用于对电站进行远程监控和管理。
1.传感器：传感器是光伏电站监控系统的基础设备，用于实时监测电站的各项参数，包括光照强度、温度、风速、电压、电流等。
通过传感器采集到的数据，可以实现对电站运行状态的实时监测和分析。
2.数据采集系统：数据采集系统用于将传感器采集到的数据传输至数据处理系统。
数据采集系统通常由数据采集器和数据传输设备组成，数据采集器用于采集传感器数据，数据传输设备用于将采集到的数据传输至数据处理系统。
3.数据传输通道：数据传输通道包括有线通信和无线通信两种方式，用于实现数据的远程传输。
有线通信主要通过光纤和网线进行数据传输，无线通信主要通过无线网络和卫星通信进行数据传输。
4.数据处理与存储系统：数据处理与存储系统用于接收并处理传感器采集到的数据，同时对数据进行存储和备份。
数据处理与存储系统可以实现数据的实时分析、报警和故障诊断，提高电站的运行效率和可靠性。
5.监控中心：监控中心是光伏电站监控系统的核心部分，用于对电站进行远程监控和管理。
监控中心通常配备有监控软件和显示设备，可以实现对电站的实时监测、参数调节、报警处理等功能。
二、光伏电站监控系统布局1.电站内部监控：电站内部监控主要包括对光伏组件、逆变器、变压器等设备的监测。
光伏电站监控系统运行规程
监控系统运行规程第一节概述1概述1.1后台监控系统概述1.1.1全站监控系统是特变南京智能电气生产的变电站综合自动化保护监控系统，用于完成光伏电站所有信息的最终处理、显示和监测，对开关站一次、二次设各进行控制，以及运行历史信息的检索查询。
1.1.2系统模块包括：数据库配置程序，通讯机配置程序，HMI人机界面，组态图形编辑器，报表、棒图和曲线图的生成，事故追忆，语音告警，远程系统维护等。
1.1.3升压站监控系统采用以计算机为基础的开放式分层分布系统结构，由站(主) 控层和间隔层以及网络设备构成，可以接受来自电力调度中心的控制调节命令。
站(主) 控层设备包括：主机/操作员工作站、远动工作站、站内通信工作站、GPS设备、网络设备等。
1.1.4间隔层设备包括：10KV线路保护测控单元、10KV所用变保护测控单元、公用测控单元等。
间隔层各测控及保护设备直接与主控层的信息通信。
1.1.5监控系统站控层和间隔层采用统一的计算机网络，网络结构为双以太网。
1.1.6监控系统网络可通过远动工作站、双机切换、调制解调装置并按规定的远动规约实现与省调、地调的点对点远动功能。
1.1.7监控制系统实现与继电保护的数据通信，并能够采集与运行密切相关的继电保护硬接点信号。
1.1.8监控制系统能实现与电能计量终端设备进行数据通信，电能计量终端设备通过专网设备实现与电力调度数据网的连接，且可通过专用通道实现与电能有关管理部门的数据通信。
1.1.9计算机监控系统能与逆变器及汇流箱监控系统的集中监控装置实现数据通信。
1.1.10站(主)控层负责协调和管理间隔层设备的工作，记录和计算整个开关站的运行信息，并把经过处理的数据存入数据库中，完成开关站远方监视和调度控制等功能，其具体功能如下：(1)数据采集和处理监控系统通过测控装置实时采集模拟量、开关量等信息量，对所采集的输入量进行数字滤波、有效性检查、工程值转换、故障判断、信号接点抖动消除等加工。
光伏电站集控中心监控系统

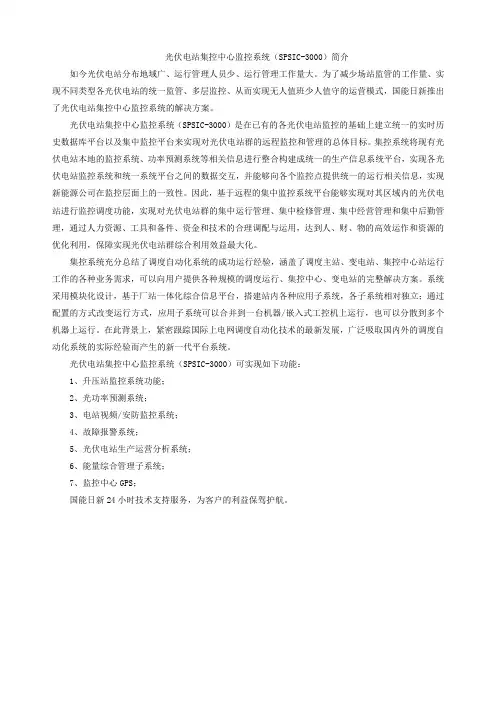

光伏电站集控中心监控系统（SPSIC-3000）简介如今光伏电站分布地域广、运行管理人员少、运行管理工作量大。
为了减少场站监管的工作量、实现不同类型各光伏电站的统一监管、多层监控、从而实现无人值班少人值守的运营模式，国能日新推出了光伏电站集控中心监控系统的解决方案。
光伏电站集控中心监控系统（SPSIC-3000）是在已有的各光伏电站监控的基础上建立统一的实时历史数据库平台以及集中监控平台来实现对光伏电站群的远程监控和管理的总体目标。
集控系统将现有光伏电站本地的监控系统、功率预测系统等相关信息进行整合构建成统一的生产信息系统平台，实现各光伏电站监控系统和统一系统平台之间的数据交互，并能够向各个监控点提供统一的运行相关信息，实现新能源公司在监控层面上的一致性。
因此，基于远程的集中监控系统平台能够实现对其区域内的光伏电站进行监控调度功能，实现对光伏电站群的集中运行管理、集中检修管理、集中经营管理和集中后勤管理，通过人力资源、工具和备件、资金和技术的合理调配与运用，达到人、财、物的高效运作和资源的优化利用，保障实现光伏电站群综合利用效益最大化。
集控系统充分总结了调度自动化系统的成功运行经验，涵盖了调度主站、变电站、集控中心站运行工作的各种业务需求，可以向用户提供各种规模的调度运行、集控中心、变电站的完整解决方案。
系统采用模块化设计，基于厂站一体化综合信息平台，搭建站内各种应用子系统，各子系统相对独立；通过配置的方式改变运行方式，应用子系统可以合并到一台机器/嵌入式工控机上运行，也可以分散到多个机器上运行。
在此背景上，紧密跟踪国际上电网调度自动化技术的最新发展，广泛吸取国内外的调度自动化系统的实际经验而产生的新一代平台系统。
光伏电站集控中心监控系统（SPSIC-3000）可实现如下功能：1、升压站监控系统功能；2、光功率预测系统；3、电站视频/安防监控系统；4、故障报警系统；5、光伏电站生产运营分析系统；6、能量综合管理子系统；7、监控中心GPS；国能日新24小时技术支持服务，为客户的利益保驾护航。
光伏站电力监控系统介绍
光伏站电力监控系统介绍光伏站电力监控系统介绍一、引言光伏站电力监控系统是一种用于监测、控制和优化光伏发电站电力生产的系统。
通过实时监测光伏阵列的发电功率、温度、辐射等参数，并进行数据采集、处理和分析，可以实现对光伏发电站全局的监控和管理。
二、系统架构1·总体架构光伏站电力监控系统主要由以下几个模块组成：数据采集与传输模块、数据处理与分析模块、实时监控与报警模块、远程控制模块和数据可视化展示模块。
各个模块之间相互协作，形成一个完整的电力监控系统。
2·数据采集与传输模块数据采集与传输模块负责实时采集光伏发电站中各个组件（如逆变器、光伏阵列、气象传感器等）的数据，并将采集到的数据进行传输到数据处理与分析模块。
3·数据处理与分析模块数据处理与分析模块接收来自数据采集与传输模块的数据，对数据进行清洗和处理，并进行多维度的数据分析，以便对发电效率、设备运行状态等进行评估和优化。
4·实时监控与报警模块实时监控与报警模块接收来自数据处理与分析模块的数据，并能够实时监控光伏发电站的运行状态。
当监测到异常情况时，系统会自动进行报警，以便及时处理故障。
5·远程控制模块远程控制模块能够实现对光伏发电站的远程监控和控制。
通过该模块，管理员可以远程查看发电站的运行状态，并对一些参数进行调整和控制，以便实现最优的发电效率。
6·数据可视化展示模块数据可视化展示模块将处理与分析后的数据以可视化的方式展现出来，包括实时数据展示、历史数据查询、故障记录等功能。
管理员可以通过该模块轻松了解发电站的运行情况。
三、系统功能详述1·数据采集与传输模块功能●支持多种数据采集设备：逆变器、光伏阵列、气象传感器等。
●实时采集各个设备的数据，并实时传输到数据处理与分析模块。
2·数据处理与分析模块功能●对采集到的数据进行清洗和处理。
●进行多维度数据分析，包括发电功率分析、温度分析、辐射分析等。
光伏电站远程视频监控系统解决方案
用户培训
对用户进行系统操作和维护培训，确保用户能够 正常使用和维护系统。
后期维护
定期对系统进行检查和维护，保证系统的稳定运 行和延长使用寿命。
04
解决方案的效益分析
经济效益分析
降低运维成本
远程视频监控系统可以实时监测 电站设备的运行状态，及时发现 并处理故障，减少现场巡检的频 率，从而降低运维成本。
远程视频监控系统有助于提高 光伏电站的管理水平和技术水 平，推动可再生能源的发展。
展望
技术升级与创新
随着技术的不断进步，远程视频监控系统 将不断升级和创新，提高监控的准确性和
实时性。
拓展应用领域
远程视频监控系统不仅可用于光伏电站的 监控，还可拓展应用于其他可再生能源领 域和工业领域，具有更广泛的应用前景。
提升能源利用效率
通过远程监控系统，可以实时了解电站的运行状 况，优化能源的利用效率，为社会节约能源资源 。
促进清洁能源发展
光伏电站远程视频监控系统的应用，有助于推动 清洁能源的发展，减少对传统能源的依赖，促进 社会可持续发展。
环境效益分析
减少环境污染
光伏电站的运行过程中不产生污染物，远程视频监控系统的应用可 以进一步减少对环境的干扰和污染。
节约土地资源
光伏电站的建设不需要消耗大量的土地资源，远程视频监控系统的 应用可以进一步减少对土地的占用和破坏。
促进生态恢复
光伏电站的建设可以在一定程度上恢复当地的生态环境，远程视频 监控系统的应用可以更好地保护和恢复当地的生态平衡。
05
案例分析述
该解决方案为大型光伏电站提供了一套全面的远程视频监控系统，具备高清晰 度、稳定可靠的特性。通过高清摄像头和智能分析技术，实现对电站的全面监 控，及时发现异常情况，提高电站的安全性和运行效率。
分布式光伏电站的监控系统及监控方法
分布式光伏电站的监控系统及监控方法在全球能源转型的大背景下，分布式光伏电站作为一种清洁、可再生的能源供应方式，正得到越来越广泛的应用。
为了确保分布式光伏电站的稳定运行、提高发电效率和保障安全性，一套完善的监控系统和有效的监控方法至关重要。
一、分布式光伏电站监控系统的组成分布式光伏电站的监控系统通常由以下几个主要部分组成：1、传感器与数据采集单元传感器负责采集光伏电站的各种运行参数，如光伏组件的电压、电流、功率，环境温度、光照强度等。
数据采集单元则将传感器采集到的数据进行汇总和初步处理，然后传输给监控中心。
2、通信网络用于将采集到的数据从现场传输到监控中心。
常见的通信方式包括有线通信（如以太网）和无线通信（如 WiFi、GPRS 等）。
通信网络的稳定性和数据传输速度直接影响监控系统的实时性和可靠性。
3、监控中心监控中心是整个监控系统的核心，负责接收、存储、分析和展示数据。
它通常包括服务器、数据库、监控软件等。
监控人员可以通过监控软件实时查看电站的运行状态，并对异常情况进行报警和处理。
4、远程终端除了监控中心，相关人员还可以通过手机、平板电脑等远程终端随时随地访问监控系统，获取电站的运行信息。
二、分布式光伏电站监控系统的功能1、实时监测能够实时采集和显示光伏电站的各项运行参数，让运维人员及时了解电站的工作状态。
2、数据分析对采集到的数据进行分析，例如计算发电量、功率曲线、设备效率等，为电站的优化运行提供依据。
3、故障报警当电站出现故障或异常情况时，如组件短路、逆变器故障等，监控系统能够及时发出报警信号，并定位故障位置，以便运维人员快速处理。
4、能源管理帮助用户对能源的生产和消耗进行管理，实现节能减排的目标。
5、报表生成能够自动生成各种报表，如日报表、月报表、年报表等，方便用户对电站的运行情况进行总结和评估。
三、分布式光伏电站的监控方法1、基于数据采集与分析的监控通过定期采集电站的运行数据，并对这些数据进行分析，来判断电站的运行状况。
光伏电站监控系统管理制度(四篇)
光伏电站监控系统管理制度第一章总则第一条为规范光伏电站的监控系统管理工作，保障光伏电站的正常运行和安全稳定，制定本管理制度。
第二条本制度适用于所有光伏电站的监控系统管理工作，包括监控设备的配置、安装、运维和数据的采集、分析等。
第三条光伏电站的监控系统管理工作必须遵守国家相关法律法规和政策，保护光伏电站的安全和利益。
第二章监控系统配置管理第四条光伏电站的监控系统配置由专业人员负责，必须满足国家相关标准要求。
第五条监控系统的配置应包括监控设备、采集系统、数据传输系统、数据存储系统等。
第六条监控设备的选择应符合光伏电站的实际情况和要求，具备稳定可靠的技术性能。
第七条采集系统应具备良好的数据采集能力，确保准确、稳定地采集光伏电站的各项运行数据。
第八条数据传输系统应具备快速、安全的数据传输能力，能够及时传输光伏电站的运行数据到相应的监控平台。
第九条数据存储系统应具备大容量、高可靠、安全的数据存储能力，能够满足光伏电站的长期数据存储需求。
第三章监控设备安装与调试管理第十条监控设备的安装和调试由专业人员负责，必须符合相关技术规范和操作规程。
第十一条监控设备的安装位置和角度应合理选择，确保能够正常采集光伏电站的运行数据。
第十二条监控设备的引线和接口应连接牢固，电气参数应调整到合适的范围。
第十三条监控设备的通信配置应正确设置，确保能够与采集系统和监控平台正常通信。
第四章监控系统运维管理第十四条监控系统的运维工作由专业人员负责，包括设备巡检、设备维护、数据采集和数据分析等。
第十五条监控系统设备的巡检工作应按照规定的频率进行，记录巡检情况和发现的问题，并及时进行处理。
第十六条监控系统设备的维护工作应按照规定的周期进行，包括设备清洁、设备检测、设备更换等。
第十七条监控系统的数据采集工作应保证数据的准确性和及时性，确保监控平台能够得到实时的运行数据。
第十八条监控系统的数据分析工作应结合光伏电站的实际情况，对运行数据进行分析和评估，及时发现和解决问题。
太阳能光伏电站光伏监控系统设计方案
太阳能光伏电站光伏监控系统设计方案监控系统是电力系统不可缺少的组成部分，是电力系统自动化的基础。
监控系统为电力系统的安全生产和经济调度服务，为电力工业管理的现代化服务。
按设备使用方向的不同分为：光伏监控系统、电力监控系统。
第一节光伏监控系统设计光伏监控系统是针对电厂内参与生产的前端设备工作状况的监控，实时监测电站内的智能设备的状态参数及运行情况，智能控制、维护相关设备，并能通过声音等方式发出报警信息，及时告知维护管理责任人。
根据设备功能的不同，主要分为以下几种：1）组件数据的监控2）逆变器数据的监控3）环境数据的监控4）监控管理计算机1组件数据的监控主要对于电厂内的太阳能电池组件的工作状态、性能的监控。
一般设计为在组件汇流箱内安装相应路数的直流电流测控模块实现，通过对每路接入的组件单元电流数据实时监测，根据模块地址和现场的相对应编号，就能判断出没有正常运行的具体位置组件单元。
2逆变器数据的监控主要对于电厂内的逆变器设备的工作状态、运行参数、故障报警、设备参数等的监测，包括：接入端的直流电压、直流电流，有功功率、无功功率、效率、日发电量、总发电量、运行状态、设备温度，输出端的交流电压、交流电流等数据；对设备的远程系统参数的修改、设备的启停的控制。
通常设计为通过设备本身所提供的通讯接口接入整个监控系统。
3环境数据的监控主要对于电厂内的环境监测仪的工作状态、数据参数的监测，包括：辐照强度、环境温度、风速、风向等数据。
通常设计为通过设备本身所提供的通讯接口接入整个监控系统。
4监控管理计算机监控管理计算机是整个系统的核心，一般设计使用专用监控软件通过解析各设备地址及内部寄存器地址读取各项数据，再由监控软件组态为直观图形、数字并备注注释实时、集中显示在监控显示器上，供操作人员快捷、有效的管理及操作；还可根据需要设计其他辅助功能，比如趋势图、报表等。
第二节全站电力监控系统设计电力监控系统的开发目标是建立一个安全可靠，能提供各种高级服务，并有为应用程序的执行和实施提供较强功能的开放式平台的系统，成为一个符合电力系统现代化管理要求的，分布式，开放式，模块化，可扩充的综合管理系统。
光伏电站监控系统基本架构及构成
光伏电站监控系统基本架构及构成一、光伏电站计算机监控系统架构光伏电站计算机监控系统的主要任务是对电站的运行状态进行监视和控制，向调度机构传送有关数据，并接受、执行其下达的命令。
站控层设备按电站远景规模配置，间隔层设备按工程实际建设规模配置。
各部分设备组成如下：1.站控层设备由主机兼操作员站、远动通信设备、公用接口装置、网络设备、打印机等组成，其中主机兼操作员站、远动通信设备按双套冗余配置，远动通信设备优先采用无硬盘专用装置。
2.间隔层设备包括光伏逆变器、汇流箱、太阳跟踪系统、气象监测系统及辅助系统的通信控制单元，光伏发电单元规约转换器，保护和测控装置等设备。
3.网络层设备包括网络交换机、光/电转换器、接口设备和网络连接线、电缆、光缆及网络安全设备等。
站控层与间隔层通常采用以太网连接，110kV及以上电站采用双重化网络，35kV电站采用单网结构。
站控层、间隔层网络交换机采用具备网络管理能力的交换机，站控层交换机的容量根据电站远景建设规模配置，间隔层交换机的容量根据远景出线规模配置，网络媒介在室内采用五类以上屏蔽双绞线，室外的通信媒介采用光缆。
二、光伏电站计算机监控系统站控层（一）数据采集通信子系统数据采集通信子系统一般由两套前置机及其通信接口装置、网络设备等组成。
其中。
前置机负责与各间隔层设备进行数据通信，完成数据采集与通信功能;通信接口装置负责与直流系统、UPS、电能量采集装置等其他智能设备进行数据通信。
前置机通过站控层网络与主机、工作站。
远动工作站等站控层设备连接，实现站控层内部通信功能。
间隔层设备直接接入站控层网络，站控层网络一般采用快速交换式以太网，以实现站控层与间隔层之间数据的快速交换。
数据采集和通信功能由主机、人机工作站、远动工作站等站控层设备的通信软件模块完成，一般要求站控层和远动工作站直接读取间隔层设备的信息，即信息采集遵循"直采直送"的原则。
光伏电站计算机监控系统一般采用双主机兼操作员站模式，主机是站控层数据收集、处理、存储及发送中心。
光伏电站监控系统操作规程,1200字
光伏电站监控系统操作规程光伏电站监控系统是保证光伏电站运行正常和安全的关键工具之一，它能够实时监测光伏电站的发电情况、组串逆变器的运行状态、逆变器的温度和电流等关键参数，并能够实现对整个光伏电站的远程监控和控制。
为了确保光伏电站监控系统能够发挥最佳效果，以下是一份光伏电站监控系统的操作规程。
一、光伏电站监控系统的开机操作1. 在正式操作之前，应确保监控系统的各个设备已经正常开机；2. 启动光伏电站监控系统的主控台，并确保与网络连接正常；3. 登录监控系统管理界面，输入正确的用户名和密码；4. 检查监控系统各个模块的状态，确保系统正常运行。
二、光伏电站监控系统的查看操作1. 进入监控系统的主界面，可以查看光伏电站的实时发电情况和发电量；2. 可以查看光伏组串逆变器的运行状态、温度和电流等关键参数；3. 可以查看光伏电站的历史发电数据和各个逆变器的历史运行记录；4. 可以查看光伏电站的报警信息和故障记录，并及时采取对应的处理措施。
三、光伏电站监控系统的控制操作1. 可以对光伏组串逆变器进行远程开关机操作；2. 可以对光伏组串逆变器进行远程参数设置和调整；3. 可以对光伏电站的发电功率进行限定，以适应电网的需求；4. 可以对光伏电站的各个设备进行远程重启和故障复位操作。
四、光伏电站监控系统的报警处理操作1. 当光伏电站监控系统检测到异常情况时，应及时报警并显示报警信息；2. 运维人员应及时查看报警信息，并采取相应的处理措施；3. 对于一些常见的报警信息，运维人员应根据经验及时处理；4. 对于一些特殊的报警信息，运维人员应及时联系设备厂商或专业维修人员进行处理。
五、光伏电站监控系统的常规维护操作1. 定期备份监控系统的数据，确保数据的安全和完整；2. 定期检查监控系统的硬件设备和传感器的连接情况，确保各个设备正常运行；3. 定期检查监控系统的软件版本，确保系统处于最新的版本；4. 定期清理监控系统的缓存和日志文件，防止系统出现卡顿或崩溃。
基于光伏电站智能监控系统设计
基于光伏电站智能监控系统设计光伏电站是近年来发展迅猛的可再生能源发电方式之一。
然而，光伏电站的运行和管理面临一系列挑战，如天气变化、设备故障等。
为了确保光伏电站的高效运行和系统安全，设计一个智能监控系统是至关重要的。
本文将探讨基于光伏电站智能监控系统的设计需求和实施方案，以实现对光伏电站设备和运行状态的全面监测、分析和控制。
一、智能监控系统设计的需求1. 实时监测和数据采集：智能监控系统应能实时监测光伏电站各个设备的运行状态，包括光伏组件、逆变器、电池等，并采集各种传感器的数据，如温度、光照强度、电流等，以全面了解光伏电站的运行状况。
2. 异常报警和故障诊断：智能监控系统应能及时识别设备的异常状态，并向管理员发送报警信息，以便及时采取措施。
同时，系统还应具备故障诊断功能，通过分析数据和设备状态变化，精确定位故障原因，并提供相应的修复建议。
3. 数据分析和性能优化：智能监控系统应能对光伏电站的数据进行统计分析和性能评估，以帮助管理员了解光伏电站的运行效果，并提供优化建议，如调整光伏组件的角度、布置更优化的电池串联方式等，以提高光伏电站的发电效率和经济效益。
4. 远程监控和远程操作：智能监控系统应具备远程监控和远程操作的能力，管理员可以通过手机、电脑等终端随时随地监控光伏电站的运行情况，并进行必要的控制操作，如远程开、关设备；远程调整运行参数等。
5. 数据安全和隐私保护：智能监控系统应确保光伏电站的数据安全，并采取相应的措施保护用户的隐私。
系统应具备防止黑客攻击和数据泄露的能力，确保光伏电站的安全运行。
二、智能监控系统设计的实施方案1. 选择合适的硬件设备和传感器：为了实现光伏电站的智能监控，需要选择合适的硬件设备和传感器。
例如，光伏组件的监测可以使用温度传感器和光照传感器；逆变器和电池的监测可以选择电流传感器等。
同时，需要选择具备良好性能和稳定性的硬件设备，以保证系统的功能正常运行。
2. 建立数据采集和传输系统：为了实现实时数据采集和传输，可以使用物联网（IoT）技术。
光伏电站上位机监控系统操作说明 (一)
光伏电站上位机监控系统操作说明 (一)光伏电站上位机监控系统操作说明随着我国在可再生能源领域的投资和发展，光伏电站作为一种重要的可再生能源发电方式，受到越来越多人的重视和关注。
光伏电站上位机监控系统就是对光伏电站的一个集中监控和管理的系统，能够为光伏电站建设和运营带来很大的便利。
下面，我们就来详细了解一下光伏电站上位机监控系统的操作说明。
一、启动系统在电脑桌面上找到“运维平台”图标，双击打开系统程序。
输入用户名和密码，成功登录后，即可进入到系统主界面。
在主界面上，左侧是一个树形目录结构，右侧是对应的操作界面。
可以通过点击目录结构中的不同选项，进入不同的功能操作界面。
二、监控系统在主界面左侧的目录结构中，选择“监控系统”选项，进入到对应的监控操作界面。
在该界面上，可以看到当前光伏电站的实时发电量、并网功率、电力负荷等信息，还可以查看电站设备的状态。
如果发现某个设备出现异常情况，可以通过监控系统及时进行报警处理。
三、运维管理在主界面左侧的目录结构中，选择“运维管理”选项，进入到对应的运维管理界面。
在该界面上，可以对光伏电站的设备信息、运行数据、巡检记录、维修记录等进行管理和维护。
如果发现设备出现故障或需要维护，可以通过该系统进行处理，确保设备处于正常的工作状态。
四、报表查询在主界面左侧的目录结构中，选择“报表查询”选项，进入到对应的报表查询界面。
在该界面上，可以针对不同的时间段和设备类型，查询光伏电站的运行数据、发电量数据、并网功率数据等信息，生成相应的报表和分析图表。
这对于光伏电站的运营和管理都是非常有帮助的。
五、系统设置在主界面左侧的目录结构中，选择“系统设置”选项，进入到对应的系统设置界面。
在该界面上，可以对系统进行一些基本的设置和配置，如修改登录密码、设置监控参数等。
这对于系统的正常运行和维护都是必不可少的。
以上就是光伏电站上位机监控系统的操作说明。
通过该系统的使用，不仅可以实现对光伏电站的集中监控和管理，还可以及时发现设备故障和异常情况，从而提高光伏电站的开发利用效率和经济效益。
光伏电站 监控系统设计
380V接入的分布式光伏发电项目，暂只需要上传发电量信息，条件具备时，预留上传并网 点开关状态能力。
5.10kV并网监控系统示意图
6.10kV并网监控系统案例
7.380V并网监控系统示意图
8.光伏功率预测系统
监控系统设计
1.光伏发电监控系统
2.监控系统总体功能框图
3.监控系统各层功能
感知层
◦ 通过数据采集器采集各类原始数据
接入层
◦ 通过协议转换获得上传的原始数据，进行数据处理和计算
管理层
◦ 监控功能 ◦ 管理功能
决策层
◦ 发电量分析 ◦ 发电故障分析
4.国家电网要求
10kV接入的分布式光伏发电项目，上传并网设备状态、并网点电压、电流、有功功率、无 功功率和发电量等实时运行信息。光伏发电本体远动系统功能宜由本体监控系统集成，本 体监控系统具备信息远传功能。
9.监控系统界面
10.移动端应用
11.试题
1、光
光伏站电力监控系统的介绍
接入逆变器数据 接受厂级控制器指令 逻辑运算 向逆变器下发指令
返回本节
2.系统组成及网络结构-数据流
返回本节
2.系统组成及网络结构-数据流
返回本节
3. 功能介绍-有功调节
指令输入
关键参数显示
控制方式设置
报警监视
有功调节曲线显示
返回本节
3. 功能介绍-无功调节
指令输入
报警监视
关键参数显示
电压调节曲线显示 无功调节曲线显示
返回本节
功率预测系统背景介绍
风、光照的间歇性、随机性和波动性造成风电场、 光伏电站出力的不确定性，给电网调度和安全等 带来一系列问题，也给风电场接入电网造成困难。
风电/光伏功率预测是解决这一问题的重要技术 手段。
同时，功率预测也是风电/光伏场站运营、提高 风机、逆变器可利用率的重要技术手段。
数值天气预报处理 服务器
返回目录
光伏电站功率预测系统 预测系统架构
数值天气预报数据
光伏电站功率实时 及历史数据、调度
指令
光伏电站光照强度 预报模块
光照 短期预 报数据 光照 超短期 预报数 据
光伏电站 功率预测模块
环境监测仪实时 及历史数据
光伏电站 机组检修计划及
故障记录
返回目录
功率预报模块
短期功率预测
控制方式设置
返回本节
3. 功能介绍-计划曲线
有功计划曲线、无功计划曲线、电压计划曲线
返回本节
3. 功能介绍-逆变器监控
有功监控
无功监控
闭锁操作
返回本节
3. 功能介绍-调度对点
调试模式下进行调度对点
返回本节
4. 逻辑原理-工艺流程
光伏电站监控系统方案
光伏电站监控系统方案1. 简介光伏电站是一种利用太阳能光伏电池将太阳能直接转换为电能的发电系统。
光伏电站的安装数量逐年增加，为了提高电站的运维效率和安全性，需要一个可靠的监控系统来实时监测电站的运行状态和发电效率。
本文将介绍一种光伏电站监控系统方案，以帮助光伏电站管理者更好地监控和管理电站。
2. 功能需求光伏电站监控系统的主要功能需求包括：2.1 实时监测监测光伏电站的实时发电功率、电池组电压、光伏板温度等参数，确保电站正常运行，及时发现异常情况。
2.2 数据分析对光伏电站的发电数据进行分析，生成报表和图表，帮助管理者了解电站的发电效率和趋势，优化电站运营。
2.3 告警系统根据设定的阈值，监测电站的运行状态，一旦发现异常情况，通过手机短信或邮件等方式及时通知管理者，方便及时处理故障。
2.4 远程控制通过监控系统可以对光伏电站进行远程控制，例如改变光伏板的角度，调整光伏电池的电压等，以优化发电效率。
3. 系统架构光伏电站监控系统的架构包括以下几个组件：3.1 传感器传感器用于实时监测光伏电站的各项参数，包括发电功率、电池组电压、光伏板温度等。
传感器将采集到的数据传输给数据采集模块。
3.2 数据采集模块数据采集模块接收传感器传输的数据，并将数据进行处理和存储。
它负责实时监测和数据存储，为后续数据分析和告警系统提供数据支持。
3.3 数据分析模块数据分析模块对采集到的数据进行分析，生成报表和图表。
通过数据分析，可以评估光伏电站的发电效率和趋势，为管理者提供决策支持。
3.4 告警系统模块告警系统模块根据设定的阈值，检测光伏电站的运行状态，一旦发现异常情况，及时通知管理者。
告警方式可以通过手机短信、邮件等，以保证故障的及时处理。
3.5 远程控制模块远程控制模块通过网络连接到光伏电站，实现对电站的远程控制。
管理者可以通过监控系统远程调整光伏板的角度、电池的电压等参数，以优化发电效率。
4. 系统实施光伏电站监控系统的实施步骤如下：4.1 系统规划根据电站的规模和需求，定义系统的功能需求和规模，并规划数据采集点的布局和传感器的安装位置。
光伏站电力监控系统介绍(2023版)
光伏站电力监控系统介绍光伏站电力监控系统介绍⒈引言光伏站电力监控系统是一种用于监测和管理光伏站电力系统的技术。
它通过实时采集、传输和分析光伏站的电力数据，提供运营和维护人员对光伏站的全面监控和控制能力。
本文将详细介绍光伏站电力监控系统的组成部分、工作原理和应用场景。
⒉光伏站电力监控系统组成⑴数据采集单元数据采集单元是光伏站电力监控系统的核心组成部分，负责实时采集光伏站的电力数据，包括光伏阵列的电流、电压和功率等参数。
数据采集单元通常由传感器、数据转换器和通信模块组成。
⑵数据传输单元数据传输单元负责将采集到的电力数据传输给监控中心或云平台。
传输方式包括有线和无线两种，可以通过以太网、无线局域网或通信卫星等传输渠道实现。
⑶监控中心监控中心是光伏站电力监控系统的数据处理和展示核心。
它接收并处理传输过来的电力数据，并将结果通过图表、报表和告警方式展示给运营和维护人员。
监控中心通常由服务器、数据库和监控软件构成。
⒊光伏站电力监控系统工作原理光伏站电力监控系统通过数据采集单元实时采集光伏站的电力数据，并将数据传输给监控中心。
监控中心接收到数据后，对其进行处理和分析，数据报表和图表，并根据预设的规则进行告警。
运营和维护人员可以通过监控中心的界面，实时查看光伏站的电力输出情况、运行状态和异常情况。
⒋光伏站电力监控系统应用场景⑴运营管理光伏站电力监控系统可以实时监测光伏站的电力输出情况，帮助运营人员了解光伏站的运行状况，及时发现并解决故障，提升光伏站的发电效率和运营效益。
⑵维护管理光伏站电力监控系统可以监测光伏阵列的电流、电压和功率等参数，帮助维护人员了解光伏阵列的健康状态，及时发现和处理设备故障，减少维护成本和维护时间。
⑶安全管理光伏站电力监控系统可以监测光伏站的电力安全状态，发现超出安全范围的电压、电流或功率异常，并及时进行告警，确保电力系统的安全运行。
附件：●光伏站电力监控系统结构图●光伏站电力监控系统用户手册法律名词及注释：⒈光伏站：指用于发电的太阳能光伏电站。
