某塔吊计算书
塔吊计算书

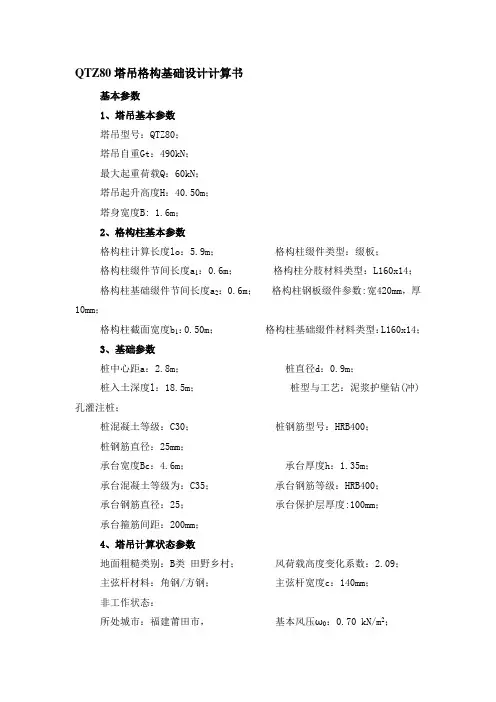

QTZ80塔吊格构基础设计计算书基本参数1、塔吊基本参数塔吊型号：QTZ80；塔吊自重Gt：490kN；最大起重荷载Q：60kN；塔吊起升高度H：40.50m；塔身宽度B: 1.6m；2、格构柱基本参数格构柱计算长度lo：5.9m；格构柱缀件类型：缀板；格构柱缀件节间长度a1：0.6m；格构柱分肢材料类型：L160x14；格构柱基础缀件节间长度a2：0.6m；格构柱钢板缀件参数:宽420mm，厚10mm；格构柱截面宽度b1：0.50m；格构柱基础缀件材料类型：L160x14；3、基础参数桩中心距a：2.8m；桩直径d：0.9m；桩入土深度l：18.5m；桩型与工艺：泥浆护壁钻(冲)孔灌注桩；桩混凝土等级：C30；桩钢筋型号：HRB400；桩钢筋直径：25mm；承台宽度Bc：4.6m；承台厚度h：1.35m；承台混凝土等级为：C35；承台钢筋等级：HRB400；承台钢筋直径：25；承台保护层厚度:100mm；承台箍筋间距：200mm；4、塔吊计算状态参数地面粗糙类别：B类田野乡村；风荷载高度变化系数：2.09；主弦杆材料：角钢/方钢；主弦杆宽度c：140mm；非工作状态：所处城市：福建莆田市，基本风压ω0：0.70 kN/m2；额定起重力矩Me：800kN·m；基础所受水平力P：74kN；塔吊倾覆力矩M：1712kN·m；工作状态：所处城市：福建莆田市，基本风压ω0：0.7 kN/m2，额定起重力矩Me：800kN·m；基础所受水平力P：18.9kN；塔吊倾覆力矩M：1718kN·m；非工作状态下荷载计算一、塔吊受力计算1、塔吊竖向力计算承台自重：G c=25×Bc×Bc×h=25×4.60×4.60×1.35=714.15kN；作用在基础上的垂直力：F k=Gt+Gc=490.00+714.15=1204.15kN；2、塔吊倾覆力矩总的最大弯矩值M kmax=1712.00kN·m；3、塔吊水平力计算挡风系数计算：φ = (3B+2b+(4B2+b2)1/2)c/Bb挡风系数Φ=0.46；水平力：V k=ω×B×H×Φ+P=0.70×1.60×40.50×0.46+74.00=94.87kN；4、每根格构柱的受力计算作用于承台顶面的作用力：F k=1204.15kN；M kmax=1712.00kN·m；V k=94.87kN；图中x轴的方向是随时变化的，计算时应按照倾覆力矩Mmax最不利方向进行验算。
塔吊计算书
附塔机基础及平衡重和塔吊计算书○1基础计算书一、参数信息塔吊型号：QTZ80，塔吊起升高度H：50.00m，塔身宽度B：1.6m，基础埋深d：1.60m，自重G：600kN，基础承台厚度hc：1.00m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB400，基础底面配筋直径：25mm二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=600kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：Fk＝G＋Q＝600＋60＝660kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝960kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力，Gk＝25×5.5×5.5×1=756.25kN；Bc──为基础的底面宽度；计算得：e=960/(660+756.25)=0.678m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2011)第5.2条承载力计算。
计算简图:混凝土基础抗倾翻稳定性计算： e=0.678m < 5.5/6=0.917m 地面压应力计算： P k ＝（F k +G k ）/A P kmax ＝(F k +G k )/A + M k /W式中：F k ──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F k ＝660kN ； G k ──基础自重，G k ＝756.25kN ； Bc ──基础底面的宽度，取Bc=5.5m ；M k ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M k ＝ 960kN ·m ； W ──基础底面的抵抗矩，W=0.118Bc 3=0.118×5.53=19.632m 3； 不考虑附着基础设计值：P k ＝（660＋756.25）/5.52＝46.818kPaP kmax =(660+756.25)/5.52+960/19.632=95.717kPa ； P kmin =(660+756.25)/5.52-960/19.632=0kPa ； 实际计算取的地基承载力设计值为:f a =160.000kPa ；地基承载力特征值f a 大于压力标准值P k =46.818kPa ，满足要求！地基承载力特征值1.2×fa 大于无附着时的压力标准值Pkmax=95.717kPa，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》（GB 50007-2011）第8.2.7条。
塔吊计算书
附塔机基础及平衡重和塔吊计算书○1基础计算书一、参数信息塔吊型号：QTZ80，塔吊起升高度H：50.00m，塔身宽度B：1.6m，基础埋深d：1.60m，自重G：600kN，基础承台厚度hc：1.00m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB400，基础底面配筋直径：25mm二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=600kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：Fk＝G＋Q＝600＋60＝660kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝960kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力，Gk＝25×5.5×5.5×1=756.25kN；Bc──为基础的底面宽度；计算得：e=960/(660+756.25)=0.678m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2011)第5.2条承载力计算。
计算简图:混凝土基础抗倾翻稳定性计算： e=0.678m < 5.5/6=0.917m 地面压应力计算： P k ＝（F k +G k ）/A P kmax ＝(F k +G k )/A + M k /W式中：F k ──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F k ＝660kN ； G k ──基础自重，G k ＝756.25kN ； Bc ──基础底面的宽度，取Bc=5.5m ；M k ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M k ＝ 960kN ·m ； W ──基础底面的抵抗矩，W=0.118Bc 3=0.118×5.53=19.632m 3； 不考虑附着基础设计值：P k ＝（660＋756.25）/5.52＝46.818kPaP kmax =(660+756.25)/5.52+960/19.632=95.717kPa ； P kmin =(660+756.25)/5.52-960/19.632=0kPa ； 实际计算取的地基承载力设计值为:f a =160.000kPa ；地基承载力特征值f a 大于压力标准值P k =46.818kPa ，满足要求！地基承载力特征值1.2×f a 大于无附着时的压力标准值P kmax =95.717kPa ，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》（GB 50007-2011）第8.2.7条。
塔吊计算书
塔吊计算书【计算书】矩形板式基础计算书一、塔机属性二、塔机荷载塔机竖向荷载简图1、塔机自身荷载标准值2、风荷载标准值ωk(kN/m2)3、塔机传递至基础荷载标准值4、塔机传递至基础荷载设计值三、基础验算矩形板式基础布置图基础及其上土的自重荷载标准值：G k=blhγc=5×5×2×25=1250kN基础及其上土的自重荷载设计值：G=1.2G k=1.2×1250=1500kN荷载效应标准组合时，平行基础边长方向受力：M k''=G1R G1+G2R Qmax-G3R G3-G4R G4+0.9×(M2+0.5F vk H/1.2)=37.4×26+6.2×13-163×6.7-106×11.8+0.9×(630+0.5×17.34×43/1.2)=-443.29kN·mF vk''=F vk/1.2=17.34/1.2=14.45kN荷载效应基本组合时，平行基础边长方向受力：M''=1.2×(G1R G1+G2R Qmax-G3R G3-G4R G4)+1.4×0.9×(M2+0.5F vk H/1.2) =1.2×37.4×26+6.2×13-163×6.7-106×11.8)+1.4×0.9×(630+0.5×17.34×43/1.2)=-362.63kN·mF v''=F v/1.2=24.28/1.2=20.23kN基础长宽比：l/b=5/5=1≤1.1，基础计算形式为方形基础。
W x=lb2/6=5×52/6=20.83m3W y=bl2/6=5×52/6=20.83m3相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩：M kx=M k b/(b2+l2)0.5=387.37×5/(52+52)0.5=273.91kN·mM ky=M k l/(b2+l2)0.5=387.37×5/(52+52)0.5=273.91kN·m1、偏心距验算相应于荷载效应标准组合时，基础边缘的最小压力值：P kmin=(F k+G k)/A-M kx/W x-M ky/W y=(664.5+1250)/25-273.91/20.83-273.91/20.83=50.28kPa≥0偏心荷载合力作用点在核心区内。
塔吊设计计算书(更新)

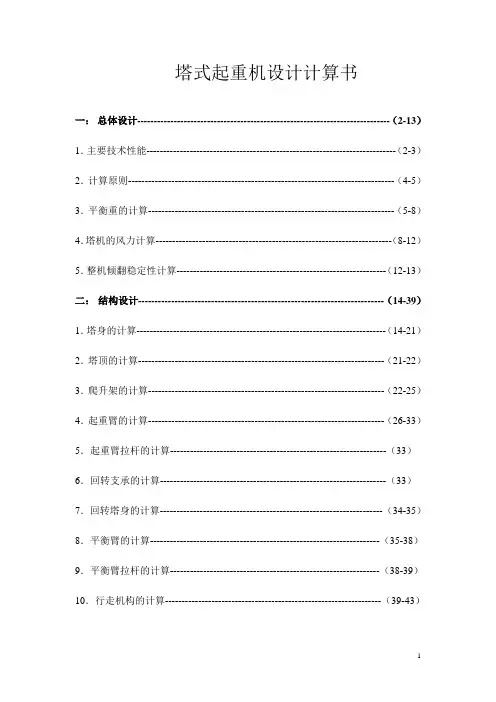

塔式起重机设计计算书一：总体设计----------------------------------------------------------------------------（2-13）1．主要技术性能---------------------------------------------------------------------------（2-3）2．计算原则--------------------------------------------------------------------------------（4-5）3．平衡重的计算--------------------------------------------------------------------------（5-8）4．塔机的风力计算-----------------------------------------------------------------------（8-12）5．整机倾翻稳定性计算---------------------------------------------------------------（12-13）二：结构设计--------------------------------------------------------------------------（14-39）1．塔身的计算---------------------------------------------------------------------------（14-21）2．塔顶的计算--------------------------------------------------------------------------（21-22）3．爬升架的计算-----------------------------------------------------------------------（22-25）4．起重臂的计算-----------------------------------------------------------------------（26-33）5．起重臂拉杆的计算-----------------------------------------------------------------（33）6．回转支承的计算--------------------------------------------------------------------（33）7．回转塔身的计算-------------------------------------------------------------------（34-35）8．平衡臂的计算---------------------------------------------------------------------（35-38）9．平衡臂拉杆的计算---------------------------------------------------------------（38-39）10．行走机构的计算-----------------------------------------------------------------（39-43）（一）：总体设计一．主要技术性能参数1. 额定起重力矩: 97t.m2. 最大起重力矩: 116t.m3. 最大起重量: 6t4. 起升高度: 固定式45m 附着式200m5. 工作幅度: max60m min2.5m6. 小车牵引速度: 20/40m/min7. 空载回转速度: 0~ 0.62r/min8. 最大起升速度: 80m/min(α=2时) 40m/min(α=4时)平均工作速度: 40m/min 20m/min最低稳定速度: 10m/min 5m/min9. 顶升速度: 0.5m/min (功率11kw)10. 起升电机功率30kw回转电机功率2×3.7kw牵引电机功率3/4.5kw11. 起重性能曲线α= 4时, 依据总体要求R = 60m时, Q = 1.0t R = 51m时, Q = 1.7tQ = 95.75/(R-0.89)-0.62 Q = 116.2/(R-0.89)-0.62R = 56m时, Q = 1.3t R = 46m时, Q = 2.1tQ = 105.8/(R-0.89)-0.62 Q = 122.7/(R-0.89)-0.62附表（设计依据参数表）二计算原则1.起重机的工作级别根据GB/T13752-92《塔式起重机设计规范》取定TC6010塔式起重机。
塔吊计算书
附塔机基础及平衡重和塔吊计算书○1基础计算书一、参数信息塔吊型号：QTZ80，塔吊起升高度H：50.00m，塔身宽度B：1.6m，基础埋深d：1.60m，自重G：600kN，基础承台厚度hc：1.00m，最大起重荷载Q：60kN，基础承台宽度Bc：5.50m，混凝土强度等级：C35，钢筋级别：HRB400，基础底面配筋直径：25mm二、塔吊对交叉梁中心作用力的计算1、塔吊竖向力计算塔吊自重：G=600kN；塔吊最大起重荷载：Q=60kN；作用于塔吊的竖向力：Fk＝G＋Q＝600＋60＝660kN；2、塔吊弯矩计算风荷载对塔吊基础产生的弯矩计算：Mkmax＝960kN·m；三、塔吊抗倾覆稳定验算基础抗倾覆稳定性按下式计算：e＝Mk /（Fk+Gk）≤Bc/3式中 e──偏心距，即地面反力的合力至基础中心的距离； Mk──作用在基础上的弯矩；Fk──作用在基础上的垂直载荷；Gk ──混凝土基础重力，Gk＝25×5.5×5.5×1=756.25kN；Bc──为基础的底面宽度；计算得：e=960/(660+756.25)=0.678m < 5.5/3=1.833m；基础抗倾覆稳定性满足要求！四、地基承载力验算依据《建筑地基基础设计规范》(GB50007-2011)第5.2条承载力计算。
计算简图:混凝土基础抗倾翻稳定性计算： e=0.678m < 5.5/6=0.917m 地面压应力计算： P k ＝（F k +G k ）/A P kmax ＝(F k +G k )/A + M k /W式中：F k ──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F k ＝660kN ； G k ──基础自重，G k ＝756.25kN ； Bc ──基础底面的宽度，取Bc=5.5m ；M k ──倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M k ＝ 960kN ·m ； W ──基础底面的抵抗矩，W=0.118Bc 3=0.118×5.53=19.632m 3； 不考虑附着基础设计值：P k ＝（660＋756.25）/5.52＝46.818kPaP kmax =(660+756.25)/5.52+960/19.632=95.717kPa ； P kmin =(660+756.25)/5.52-960/19.632=0kPa ； 实际计算取的地基承载力设计值为:f a =160.000kPa ；地基承载力特征值f a 大于压力标准值P k =46.818kPa ，满足要求！地基承载力特征值1.2×f a 大于无附着时的压力标准值P kmax =95.717kPa ，满足要求！五、基础受冲切承载力验算依据《建筑地基基础设计规范》（GB 50007-2011）第8.2.7条。
塔吊四桩基础的计算书(TC7020)
(TC7020)塔吊四桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=1260kN2) 基础以及覆土自重标准值G k=4.5×4.5×1.60×25=810kN3) 起重荷载标准值F qk=160kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m 2)W k=0.8×1.59×1.95×1.2×0.2=0.60kN/m2q sk=1.2×0.60×0.35×2=0.50kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.50×46.50=23.25kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×23.25×46.50=540.62kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m 2)W k=0.8×1.62×1.95×1.2×0.35=1.06kN/m2q sk=1.2×1.06×0.35×2.00=0.89kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.89×46.50=41.46kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×41.46×46.50=963.93kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=1639+0.9×(1400+540.62)=3385.55kN.m非工作状态下，标准组合的倾覆力矩标准值M k=1639+963.93=2602.93kN.m三. 桩竖向力计算非工作状态下：Q k=(F k+G k)/n=(1260+810.00)/4=517.50kNQ kmax=(F k+G k)/n+(M k+F vk×h)/L=(1260+810)/4+Abs(2602.93+41.46×1.60)/4.95=1056.85kNQ kmin=(F k+G k-F lk)/n-(M k+F vk×h)/L=(1260+810-0)/4-Abs(2602.93+41.46×1.60)/4.95=-21.85kN工作状态下：Q k=(F k+G k+F qk)/n=(1260+810.00+160)/4=557.50kNQ kmax=(F k+G k+F qk)/n+(M k+F vk×h)/L=(1260+810+160)/4+Abs(3385.55+23.25×1.60)/4.95=1249.11kNQ kmin=(F k+G k+F qk-F lk)/n-(M k+F vk×h)/L=(1260+810+160-0)/4-Abs(3385.55+23.25×1.60)/4.95=-134.11kN四. 承台受弯计算1. 荷载计算不计承台自重及其上土重，第i桩的竖向力反力设计值：工作状态下：最大压力 N i=1.35×(F k+F qk)/n+1.35×(M k+F vk×h)/L=1.35×(1260+160)/4+1.35×(3385.55+23.25×1.60)/4.95=1412.92kN 最大拔力 N i=1.35×(F k+F qk)/n-1.35×(M k+F vk×h)/L=1.35×(1260+160)/4-1.35×(3385.55+23.25×1.60)/4.95=-454.42kN 非工作状态下：最大压力 N i=1.35×F k/n+1.35×(M k+F vk×h)/L=1.35×1260/4+1.35×(2602.93+41.46×1.60)/4.95=1153.38kN最大拔力 N i=1.35×F k/n-1.35×(M k+F vk×h)/L=1.35×1260/4-1.35×(2602.93+41.46×1.60)/4.95=-302.88kN2. 弯矩的计算依据《塔式起重机混凝土基础工程技术规程》第6.4.2条其中 M x,M y1──计算截面处XY方向的弯矩设计值(kN.m)；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N i──不计承台自重及其上土重，第i桩的竖向反力设计值(kN)。
塔吊基础计算书典范
一、QTZ5013塔吊天然基础的计算书1、地基承载力计算1.1塔基在独立状态时，作用于基础的荷载应包括塔机作用于基础顶的竖向荷载标准值（F k）、水平荷载标准值（F vk）、倾覆力矩（包括塔机自重、起重荷载、风荷载等引起的力矩）荷载标准值（M k）、扭矩荷载标准值（T k）,以及基础及其上土的自重荷载标准值（G k）。
1.2矩形基础地基承载力计算应符合下列规定：1、基础底面压力应符合：1）、当轴心荷载作用时：p k≤f a=200kpa式中：p k ------相当于荷载效应便准组合时，基础底面处的平均压力值;f a -------修正后的地基承载力特征值。
2）、当偏心荷载作用时，除符合上式外，尚应符合下列要求：p kmax≤1.2 f a=1.2*200=240 kpa 式中：p kmax -------相应于荷载效应标准组合时，基础底面边缘的最大压力值。
2、基础底面的压力可按下列公式确定：1）当轴心荷载作用时:p k=(F k+G k)/bl=（842.4+1108.404）/（5*5）=78.03216 kn/m2≤240 kpa 故，符合要求。
式中：F k -----塔机作用于基础顶面的竖向荷载标准值；G k -----基础及其上土的自重标准值；b-------矩形基础底面的短边长度；l--------矩形基础底面的长边长度。
2）当偏心荷载作用时：p kmax=(F k+G k)/bl+(M k+F vk•h)/W=（842.4+1108.404）/（5*5）+（882+4*1.35）/20.83=78.03216+42.6=120.63 kn/m2≤1.2 f a 符合要求。
式中：M k-------相应于荷载效应标准组合时，作用于矩形基础顶面短边方向的力矩值；F vk-------相应于荷载效应标准组合时，作用于矩形基础顶面短边方向的水平荷载值；h-------基础的高度；W--------基础底面的抵抗矩。
塔吊基础计算书
塔吊分项参数计算塔吊是施工场地最重要的施工机械之一，其使用贯穿了整个工程。
在这过程中间隔时间长，不可预见性因素多，为确保塔吊的安全，以下计算都按极限苛刻条件下能保证塔吊正常工作计算。
即：塔吊设置在最大开挖深度处；型钢柱与混凝土灌注桩连接按光滑面锚固。
（计算详值见计算表格） 1. 基础竖向极限承载力计算F=F1+ F2F ——基础竖向极限承载力kn F1——塔吊自重（包括压重）kn F2最大起吊重量kn 2.单桩抗压承载力、抗拔力计算桩顶竖向力的计算（依据《建筑桩技术规范》JGJ94-94的第条）F 十。
iV V-A- M =1.2 —±士 弱尹2" Z* （"+”计算结果为抗压，“-”为抗拔）其中 N i ——单桩桩顶竖向力设计值kNn 单桩个数，n=4；F ——作用于桩基承台顶面的竖向力设计值TG ——塔吊基础重量KNMx,My 承台底面的弯矩设计值kN.mxi,yi 单桩相对承台中心轴的XY 方向距离mM ——塔吊的倾覆力矩kN.m3.桩长以及桩径计算 桩采用钻孔灌注桩R =f A +U £ f l >R = N xgk 实际 ppp s ii1U P =n d其中Rk 实际一一实际钻孔灌注桩承载能力KN桩端面承载能力KN桩侧摩擦阻力总和IUp£fsliKNR——单桩轴向承力安全值KN孔一一桩安全系数取2d桩直径m4.桩抗拔验算Ok=入RQk八k实际5.桩配筋计算桩身配筋率可取0.20%〜0.65% （计算取上限0.65%），抗压主筋不应少于6①10,箍筋采用不少于①6@3mm的螺旋箍筋，在桩顶5倍桩身直径范围内箍筋①6@1mm，每隔2m设一道2①12焊接加强箍筋。
As = S桩截面*配筋率n = 4As/ （n 巾2）其中n ——竖筋根数根As ——钢筋总截面积m①一一竖筋直径m6.桩上部钢支柱计算钢支柱采用 hxbxtwxt = 350 * 350 x 12 x 19, H 型钢。
塔吊计算书--6513
塔吊基础设计(四桩)计算书工程名称：1 编制单位： 1. 计算参数 (1 )基本参数采用1台TC6513-6塔式起重机，塔身尺寸1.80m,地下室开挖深度为 9.90m ；现场地面标高19.10m ,承台 面标高11.00m ;采用预应力管桩基础，地下水位 1) 塔吊基础受力情况何载工况基础荷载P(kN)M(kN. m)F kF hM M Z工作状态 696.90 25.40 2148.20 460.20非工作状态586.30103.202798.60F k =586.30kN,F h =103.20kNM=2798.60+103.20 X 1.40=2943.08kN • mF k ，=586.30 X 1.35=791.51kN,F h ，=103.20 X 1.35=139.32kN M=(2798.60+103.20 X 1.40) X 1.35=3973.16kN • m 2) 桩顶以下岩土力学资料序 号 地层名称 厚度L (m) 极限侧阻力标 准值 q sik ( kPa )极限端阻力标准 值 q pk (kPa)q sik 丄 i (kN/m) 抗拔系数入i入 i q siJ i (kN/m) 1 粉质粘土 2.20 33.0072.60 0.40 29.04 2 细中砂 4.60 21.0096.600.50 48.30 3 砂质粘土 6.60 42.00 2600.00 277.20 0.50 138.60 4全风化粉砂岩2.0080.004000.00 160.00 0.70 112.00桩长15.40刀 q sik* L i606.40刀入 i q sik* L i327.943) 242基础桩采用4根$ 500预应力管桩,桩顶标高9.60m ；桩混凝土等级 C80,f C=35.90N/mm ,E C =3.80 X 10 N/mm ； f t =2.22N/mnf,桩长 15.40m,壁厚 70mm 钢筋 HRB40Q f y =360.00N/mm ：E s =2.00 X 105N/m^ 承台尺寸长(a)=5.60m,宽(b)=5.60m,高(h)=1.50m ;桩中心与承台中心2.30m,承台面标高 11.00m ;承台-3.00m 。
塔吊基础计算书
塔吊基础计算书10.1 D1100-63型塔吊基础设计计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号:D1100-63塔机自重标准值:Fk1=3213.90kN 起重荷载标准值:Fqk=630kN塔吊最大起重力矩:M=11000.00kN.m 塔吊计算高度:H=90.8m塔身宽度:B=4m 非工作状态下塔身弯矩:M=0kN.m承台混凝土等级:C40钢筋级别:HRB400地基承载力特征值:193kPa承台宽度:Bc=9.5m承台厚度:h=2m基础埋深:D=0m计算简图:二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值Fk1=3213.9kN2) 基础以及覆土自重标准值Gk=9.5×9.5×2×25=4512.5kN承台受浮力：Flk=9.5×9.5×1.50×10=1353.75kN3) 起重荷载标准值Fqk=630kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值(Wo=0.2kN/m2)=0.8×1.77×1.95×0.99×0.2=0.55kN/m2=1.2×0.55×0.35×4=0.92kN/mb. 塔机所受风荷载水平合力标准值Fvk=qsk×H=0.92×90.8=83.40kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×83.40×90.8=3786.29kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值(本地区Wo=0.45kN/m2)=0.8×1.84×1.95×0.99×0.45=1.28kN/m2=1.2×1.28×0.35×4=2.15kN/mb. 塔机所受风荷载水平合力标准值Fvk=qsk×H=2.15×90.8=195.07kNc. 基础顶面风荷载产生的力矩标准值Msk=0.5Fvk×H=0.5×195.07×90.8=8856.07kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值Mk=0+0.9×(11000+3786.29)=13307.66kN.m非工作状态下，标准组合的倾覆力矩标准值Mk=0+8856.07=8856.07kN.m三. 地基承载力计算依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)第4.1.3条承载力计算。
塔吊基础计算书
塔吊基础计算书一、塔吊基本参数（按起重臂下自由高度40m计算）1.塔帽、驾驶室、转盘等合计：G1=90KN2.起重臂重合计：G2=75KN3.平衡臂重合计：G3=60KN4.配重合计：G4=120KN5.标准节14节合计：G5=168KN6.起重量1.3—6吨：即Q1=13—60KN7.起升速度：V=1m/秒8.起重机旋转速度：n=0.6r/min9.制动时间：按0.2秒计算10.起重机倾斜按3‰考虑11.Q2 基础自重：5*5*1.35*2450kg*10=827kN12.根据建设单位提供的地质勘察报告地基承载力满足要求二、工作状态下稳定性验算：（倾覆点O1）1、起重机重力矩M1=G4*16.5+G3*9.5+(G1+G5)*2.5-G2*20=120*16.5+60*9.5+(90+168)*2.5+960*2.5-75*20=4095KN.m2、起重力矩M2=870KN.m3、工作力矩M3=M2V/gt=870*1/(900-40*0.62)=770KN.m4、旋转力矩M4=M2n2h/(900-Hn2)=870*0.62*40/(900-40*0.62)=14.14KN.m5、风压力矩M5=10.2*20+5*40=404KN.m6、倾斜力矩M6=(G1+G2+G3+G4+G5+Q2)*3‰*∑G/(Q2+∑G)*40=（90+75+60+120+168+827）*3‰*513/（827+513）*40=61.56KN.m K=(M1-M3-M4-M5-M6)/M2=(4095-770-14.1-404-61.56)/870=3.27>1.15 稳定三、工作状态（倾覆点Q2）1、M=（G1+G5+Q2）*2.5+G2*25-G3*4.5-G4*11.5=2937.5KN.m2、其余同第二节K=(M-M3-M4-M5-M6)/M2=(2937.5-637-14.14-404-61.56)/870=2.09>1.15 稳定四、非工作状态（倾覆点O2）1.M1=2850—2937.5KN.m 取M1=2850KN.m(最低高度)2.M5按0.6KN/m2计算：N1=40.8KN M5=40.8*14.14=576.9KN.m3.M6=61.56KN.m4.K=M1/(M5+M6)=2850/(576.9+61.56)=4.46>1.15 稳定。
塔吊天然基础计算书
塔吊天然基础计算书一、参数信息塔吊型号：QTZ40,自重(包括压重)Fι=168.560kN,最大起重荷载Fz=40.OOOkN, 塔吊倾覆力距M=400.OOOkN.in,塔吊起重高度H=40~60m,塔身宽度B=l.45-1.85m, 混凝土强度等级:C35,基础埋深D=L200m,基础最小厚度h=1.2m,基础最小宽度Bc=4.600m,二、基础最小尺寸计算基础的最小厚度H=l.2m基础的最小宽度Bc=4.600m三、塔吊基础承载力计算依据《建筑地基基础设计规范》(61350007-2002)第5.2条承载力计算。
计算简图：当不考虑附着时的基础设计值计算公式:当考虑附着时的基础设#值计算公式:当考虑偏心距较大时的或础设计值计算公式:2(F+G)塔吊基础平面图塔吊基础剖面图3B c a式中F——塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载，F=l.2X208.56=250.27kN；G—基础自重与基础上面的土的自重，G=I.2X(25.O×Bc×Bc×Hc+20.O×Bc×Bc×D)=3359.23kN；Bc——基础底面的宽度，取Bc=7.200m;W——基础底面的抵抗矩，W=Bc×Bc×Bc∕6=62.21m3；M——倾覆力矩，包括风荷载产生的力距和最大起重力距，M二400.000=560.OOOkN.m400.000=560.OOOkN.m；a—合力作用点至基础底面最大压力边缘距离(In),按下式计算:a=7.200/2-(560.000/(250.27+3359.23))=3.445。
经计算得：无附着的最大压力设计值Pmax=(250.27+3359.23)/7.200^2+560.000/62.21=78.63kpa无附着的最小压力设计值Pmin=(250.27+3359.23)/7.200^2-560.000/62.21=60.63kpa有附着的压力设计值P=(250.27+3359.23)/7.200^2=69.63kpa偏心距较大时压力设计值PkmaxPkmax=2(250.27+3359.23)/(3×7.200X3.445)=97.Olkpa四、地基基础承载力验算地基基础承载力特征值计算依据《建筑地基基础设计规范》GB50007-2002第5.2.3条。
塔吊桩基础的计算书
塔吊桩基础的计算书1. 参数信息塔吊型号:QTZ63自重(包括压重)F1=750.8 kN最大起重荷载F2=60 kN塔吊倾覆力距M=630kN.m塔吊安装高度H=110m塔身宽度B=1.65m混凝土强度:C30承台长度Lc或宽度Bc=4.5m桩直径或方桩边长d=0.5m承台厚度Hc=1.5m2. 塔吊基础承台顶面的竖向力与弯矩计算1）. 塔吊自重(包括压重)F1=750.8kN2）. 塔吊最大起重荷载F2=60 kN作用于桩基承台顶面的竖向力F=F1+F2=510.8 kN塔吊的倾覆力矩M=630 kN.m3. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1). 桩顶竖向力的计算(依据《建筑桩技术规范》JGJ94-94的第5.1.1条)其中n──单桩个数，n=4F──作用于桩基承台顶面的竖向力设计值，F=510.8 kN；G──桩基承台的自重，G=25.0×Bc×Bc×Hc=25.0×4.5×4.5×1.5=759.38kN；Mx,My──承台底面的弯矩设计值(kN.m)，630 kN.m；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：(M为塔吊的倾覆力矩，a为桩间距)2). 矩形承台弯矩的计算(依据《建筑桩技术规范》JGJ94-94的第5.6.1条)其中Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。
经过计算得到弯矩设计值：Mx1=My1= 2×(N-G/n) ×(a/1.414)MX1=My1= 2×(497.5-759.38/4)×(2.5÷1.414)=1089.1KN.m4、矩形承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.5条受弯构件承载力计算。
塔吊基础计算书
配重高度hp(m)
0.70
基础混凝土强度
C35
3、计算简图
二、计算过程：
1. 修正地基承载力设计值：(本基础设计不考虑上部覆土)
f = fk+ηb×r×( b-3)+ηd×rm×( d-0.5)=
208.12
kN/m2
其中：
基础宽度的地基承载力修正系数ηb=
0.3
基础深度的地基承载力修正系数ηd=
fy为钢筋的抗拉、抗压强度设计值查规范
fy=
300
N/mm2
最小配筋面积
Asmin=ρbh=
9375
mm2
其中：
ρ为基础最小配筋率
0.0015
查表得配筋
Φ28 @ 125双向
截面积As(mm2)
13816
mm2
满足要求
冲击承载力Fl≤0.7βhpft×bm×ho=
3512507
N
其中：
βhp为受冲切承载力截面高度影响系数
0.94
ft为混凝土的抗拉强度设计值查表得ft=
1.57
N/mm2
c的取值：
1.6
m
bm为冲切破坏最不利一侧计算长度
bm=(c+bb)/2=
2.81
m
bb==c+2h0=
4.02
m
h0为截面有效高度h0=h-as=
Pmax=2×(F2+G1+G2+G3)/(3×l×a)=
165.01
kN/m2
Pmax
＜
1.2f=
249.75
kN/m2
基础底面处的平均压力值Pk
Pk=Pmax/2=
82.50
塔机计算书-完整版
一．臂架计算_______________________________________________________ 3 1.1俯仰变幅臂架________________________________________________________ 31.1.1 载荷____________________________________________________________________ 31.1.2 臂架计算________________________________________________________________ 3 1.2小车变幅臂架计算（单吊点三角截面）__________________________________ 91.2.1 载荷____________________________________________________________________ 91.2.2臂架计算 ________________________________________________________________ 9 1.3小车变幅臂架计算（双吊点三角截面）_________________________________ 221.3.1 载荷___________________________________________________________________ 221.3.2臂架计算 _______________________________________________________________ 22二塔式起重机塔身结构计算_________________________________________ 402.1塔身受力计算_______________________________________________________ 402.1.1塔身在臂根铰接截面受力计算：___________________________________________ 412.1.2 塔身内力计算工况_______________________________________________________ 41 2.2桁架塔身整体强度和稳定性计算_______________________________________ 432.2.1塔身截面几何性质 _______________________________________________________ 432.2.2塔身的长细比 ___________________________________________________________ 462.2.3塔身强度与整体稳定性 ___________________________________________________ 48 2.3桁架塔身主肢计算___________________________________________________ 48 2.4腹杆计算___________________________________________________________ 49 2.5塔身位移计算_______________________________________________________ 51 2.6塔身的扭转角_______________________________________________________ 51 2.7塔身的连接_________________________________________________________ 53三整机稳定性的计算_______________________________________________ 553.1 第一种工况（无风，验算前倾）： _____________________________________ 56 3.2 第二种工况（无风，验算后倾） _______________________________________ 57 3.3 第三种工况（最大风力作用下，验算前倾） _____________________________ 57 3.4 第四种工况（最大风力作用下，验算后倾） _____________________________ 57 3.5 第五种工况（45度转角）____________________________________________ 58 3.6 第六种工况（非工作状态、暴风侵袭） _________________________________ 583.7 第七种工况（突然卸载，验算后倾） ___________________________________ 59四变幅机构计算___________________________________________________ 604.1正常工作时变幅机构的作用力_________________________________________ 60 4.2最大变幅力_________________________________________________________ 61 4.3 机构的参数计算 _____________________________________________________ 62五回转机构_______________________________________________________ 655.1 回转阻力矩计算 _____________________________________________________ 65六起升机构的计算_________________________________________________ 686.1钢丝绳与卷筒的选择_________________________________________________ 68 6.2选择电动机_________________________________________________________ 68 6.3 选择减速器 _________________________________________________________ 69 6.4选择制动器_________________________________________________________ 70 6.5 选择联轴器 _________________________________________________________ 70 6.6 起制动时间验算 _____________________________________________________ 71七行走机构的计算_________________________________________________ 727.1 运行阻力的计算 _____________________________________________________ 72 7.2 电动机的选择 _______________________________________________________ 73 7.3 减速器的选择 _______________________________________________________ 75 7.4 制动器的选择 _______________________________________________________ 75 7.5 联轴器的选择 _______________________________________________________ 76 7.6 运行打滑验算 _______________________________________________________ 76一．臂架计算1.1俯仰变幅臂架1.1.1 载荷起重臂架的主要载荷为起升载荷、臂架自重载荷、物品偏摆水平力、各种惯性力和风力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塔吊计算书5.1塔吊桩基础的计算书一. 参数信息塔吊型号:TC5613,自重(包括压重)F1=548.70kN,最大起重荷载F2=60.00kN 塔吊倾覆力距M=1766.00kN.m,塔吊起重高度H=40.00m,塔身宽度B=1.8m 混凝土强度:C35,钢筋级别:Ⅱ级,承台长度Lc或宽度Bc=5.00m桩直径或方桩边长d=0.80m,桩间距a=2.40m,承台厚度Hc=1.50m基础埋深D=1.50m,承台箍筋间距S=200mm,保护层厚度:40mm二. 塔吊基础承台顶面的竖向力与弯矩计算1. 塔吊自重(包括压重)F1=548.70kN2. 塔吊最大起重荷载F2=60.00kN作用于桩基承台顶面的竖向力F=1.2×(F1+F2)=730.44kN塔吊的倾覆力矩M=1.4×1766.00=2472.40kN.m三. 矩形承台弯矩的计算计算简图：图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算。
1. 桩顶竖向力的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.1.1条)其中n──单桩个数，n=4；F──作用于桩基承台顶面的竖向力设计值，F=1.2×608.70=730.44kN；G──桩基承台的自重，G=1.2×（25.0×Bc×Bc×Hc+20.0×Bc×Bc ×D)=1500.00kN；Mx,My──承台底面的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni──单桩桩顶竖向力设计值(kN)。
经计算得到单桩桩顶竖向力设计值:最大压力：N=(730.44+1500.00)/4+2472.40×(2.40×1.414/2)/[2×(2.40×1.414/2)2]=1286.16kN最大拔力：N=(730.44+1500.00)/4-2472.40×(2.40×1.414/2)/[2×(2.40×1.414/2)2]=-170.94kN2. 矩形承台弯矩的计算(依据《建筑桩基础技术规范》JGJ94-94的第5.6.1条)其中Mx1,My1──计算截面处XY方向的弯矩设计值(kN.m)；xi,yi──单桩相对承台中心轴的XY方向距离(m)；Ni1──扣除承台自重的单桩桩顶竖向力设计值(kN)，Ni1=Ni-G/n。
经过计算得到弯矩设计值：N=(730.44+1500.00)/4+2472.40×(2.40/2)/[4×(2.40/2)2]=1072.69kNMx1=My1=2×1072.69×(1.20-0.80)=858.15kN.m四. 矩形承台截面主筋的计算依据《混凝土结构设计规范》(GB50010-2002)第7.2条受弯构件承载力计算。
式中1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，1取为0.94,期间按线性内插法确定；fc──混凝土抗压强度设计值；h0──承台的计算高度。
fy──钢筋受拉强度设计值，fy=300N/mm2。
经过计算得承台底面配筋s=858.15×106/(1.00×16.70×5000.00×750.002)=0.018=1-(1-2×0.018)0.5=0.018s=1-0.018/2=0.991Asx= Asy=858.15×106/(0.991×750.00×300.00)=3849.51mm2。
承台顶面按构造配筋。
五. 矩形承台截面抗剪切计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.6.8条和第5.6.11条。
根据第二步的计算方案可以得到XY方向桩对矩形承台的最大剪切力,考虑对称性，记为V=1286.16kN我们考虑承台配置箍筋的情况，斜截面受剪承载力满足下面公式：其中0──建筑桩基重要性系数，取1.0；──剪切系数,=0.20；fc──混凝土轴心抗压强度设计值，fc=16.70N/mm2；b0──承台计算截面处的计算宽度，b0=5000mm；h0──承台计算截面处的计算高度，h0=750mm；fy──钢筋受拉强度设计值，fy=300.00N/mm2；S──箍筋的间距，S=200mm。
经过计算承台已满足抗剪要求，只需构造配箍筋!六.桩承载力验算桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第4.1.1条根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1286.16kN桩顶轴向压力设计值应满足下面的公式：其中0──建筑桩基重要性系数，取1.0；fc──混凝土轴心抗压强度设计值，fc=16.70N/mm2；A──桩的截面面积，A=0.503m2。
经过计算得到桩顶轴向压力设计值满足要求,只需构造配筋!七.桩竖向极限承载力验算及桩长计算桩承载力计算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.2-3条根据第二步的计算方案可以得到桩的轴向压力设计值，取其中最大值N=1286.16kN桩竖向极限承载力验算应满足下面的公式：最大压力:其中R──最大极限承载力；Qsk──单桩总极限侧阻力标准值:Qpk──单桩总极限端阻力标准值:Qck──相应于任一复合基桩的承台底地基土总极限阻力标准值:qck──承台底1/2承台宽度深度范围(≤5m)内地基土极限阻力标准值；s,p──分别为桩侧阻群桩效应系数，桩端阻群桩效应系数；c──承台底土阻力群桩效应系数；按下式取值：s,p,c──分别为桩侧阻力分项系数，桩端阻抗力分项系数，承台底土阻抗力分项系数；qsk──桩侧第i层土的极限侧阻力标准值，按下表取值；qpk──极限端阻力标准值，按下表取值；u──桩身的周长，u=2.513m；Ap──桩端面积,取Ap=0.50m2；li──第i层土层的厚度,取值如下表；厚度及侧阻力标准值表如下:序号土厚度(m) 土侧阻力标准值(kPa) 土端阻力标准值(kPa) 土名称1 6.27 20 875 粘性土2 2.08 25 875 粘性土3 5.74 50 1900 粉土或砂土4 3.18 45 1950 粉土或砂土由于桩的入土深度为15m,所以桩端是在第4层土层。
最大压力验算:R=2.51×(6.27×20×.8+2.08×25×.8+5.74×50×1.2+.910000000000001×45×1.2)/1.67+1.30×1950.00×0.50/1.67+0.00×656.25/1.65=1568.85kN 上式计算的1.2R的值大于最大压力1286.16kN,所以满足要求!八.桩抗拔承载力验算桩抗拔承载力验算依据《建筑桩基础技术规范》(JGJ94-94)的第5.2.7条桩抗拔承载力应满足下列要求:其中:式中Uk──基桩抗拔极限承载力标准值；i──抗拔系数；解得:Ugk=12.8×(6.27×20×.7+2.08×25×.7+5.74×50×.75+.910000000000001×45×.75)/4=1184.46kNGgp=12.8×15×22/4=1056.00kNUk=2.51×(6.27×20×.7+2.08×25×.7+5.74×50×.75+.910000000000001×45×.75)=930.27kNGp=2.51×15×25=942.48kN由于: 1184.46/1.67+1056.00>=170.94 满足要求!由于: 930.27/1.67+942.48>=170.937854785478 满足要求!九.桩式基础格构柱计算依据《钢结构设计规范》(GB50017-2003)。
1. 格构柱截面的力学特性：格构柱的截面尺寸为0.46×0.46m；主肢选用:16号角钢b×d×r=160×16×16mm；缀板选用(m×m):0.36×0.36主肢的截面力学参数为A0=49.07cm2，Z0=4.55cm，Ix0=1175.08cm4，Iy0=1175.08cm4；格构柱截面示意图格构柱的y-y轴截面总惯性矩：格构柱的x-x轴截面总惯性矩：经过计算得到：Ix=4×[1175.08+49.07×(46/2-4.55)2]=71510.44cm4；Iy=4×[1175.08+49.07×(46/2-4.55)2]=71510.44cm4；2. 格构柱的长细比计算：格构柱主肢的长细比计算公式：其中H ──格构柱的总高度，取10.70m；I ──格构柱的截面惯性矩，取,Ix=71510.44cm4，Iy=71510.44cm4；A0 ──一个主肢的截面面积，取49.07cm2。
经过计算得到x=56.06,y=56.06。
格构柱分肢对最小刚度轴1-1的长细比计算公式:其中b ──缀板厚度，取b=0.36m。
h ──缀板长度，取h=0.12m。
a1──格构架截面长，取a1=0.46m。
经过计算得i1=[(0.362+0.122)/48+5×0.462/8]0.5=0.37m。
1=10.70/0.37=29.09。
换算长细比计算公式：经过计算得到kx=63.16,ky=63.16。
3. 格构柱的整体稳定性计算：格构柱在弯矩作用平面内的整体稳定性计算公式：其中N ──轴心压力的计算值(kN)；取N=1286.16kN；A──格构柱横截面的毛截面面积，取4×49.07cm2；──轴心受压构件弯矩作用平面内的稳定系数；根据换算长细比0x=63.16,0y=63.16,查《钢结构设计规范》得到x=0.79,y=0.79。
经过计算得到X方向的强度值为82.9N/mm2，不大于设计强度215N/mm2,所以满足要求!Y方向的强度值为82.9N/mm2，不大于设计强度215N/mm2,所以满足要求!5.2钢平台计算一、塔机基础荷载载荷工作状态非工作状态工况75.11766487.5Fh基础载荷1693Fh(KN)18.5M(KNm)342T(KNm)548.7Fv(KN)MTFv二、钢平台受力及强度计算a.塔机大臂与设备梁成90°时设备梁受力分析b.设备钢梁受力计算（∵塔机回转∴a、b梁受力交替变化，只计算b梁即可）梁支座反力：R=M/2*1 .42+Fv/4=1766/2.84+548.7/4=759KN设备梁最大弯矩：Mmax=R*0.49=759*0.49=371.91KN.MMmax=371.91KN.Mc.塔机大臂与设备梁成45°时设备梁受力分析d.设备钢梁受力计算（∵塔机回转∴a、b梁受力交替变化，只计算b梁即可）R=（Fv/4*0.49）+((M/1.42*1.414+Fv/4)*1.91)/2.4=(67.22+11941.9)/2.4=837.13KNMmax=R*0.49=410.2KN.M(二)设备梁验算根据设备梁受力分析和计算，将在起重臂与设备梁成45°时，梁受力弯矩和剪力最大所以只验算设备梁在塔机45°工况下受力a.b梁受力工况（在塔机自重和弯矩作用下）及验算b.b梁受力工况（在塔机剪力作用下）及验算抗弯许用应力[σ]=170N/mm2Mx=410.2 KN.Mσx=Mx/Wx= =122.8 N/mm2<[σ]=170N/mm2My=Fh/4*0.49=18.775*0.49=9.2KN.Mσy= My/Wy= 8.21N/mm2<[σ]=170N/mm2抗剪许用应力[τ]=93.1 N/ mm 2τ=QS/Iδ=（837130*21）/（403000*13）=3.36N/ mm2<[τ]=93.1 N/ mm2折算应力σ=√σx2+σy2+3τ2=√16589.44+67.4+33.89=129.19N/mm2<[σ]=170N/mm2三、塔机设备梁与钢格构柱连接焊缝计算根据塔机基础受力分析，设备梁与格构柱连接处焊缝受力为塔机抗倾覆时拉力和水平力。
